1 Postup p i instalaci p ístroje v obrácené poloze 1. Sejm te p ední a zadní kryt po odšroubování šroubk. (viz obr. 3) 2. 6 šroubk u Kinetic 3. nebo 8 šroubk u Kinetic PLUS. 4. Odšroubujte 2 šroubky z krytu svorkovnice na p ední stran p ístroje. (viz obr. 4) Obr. 4: Odmontování krytu elektrického panelu (p ední strana) 5. Odšroubujte 2 šroubky z panelu ovládání a odpojte napájecí kabel ze svorkovnice: L, N, uzemn ní E a LS. (viz obr. 5) Obr. 5: Odpojení kabelu napájení (p ední strana) 6. Odpojte plochý kabel. (viz obr. 6) Obr. 6: Odpojení plochého kabelu (p ední strana) 11

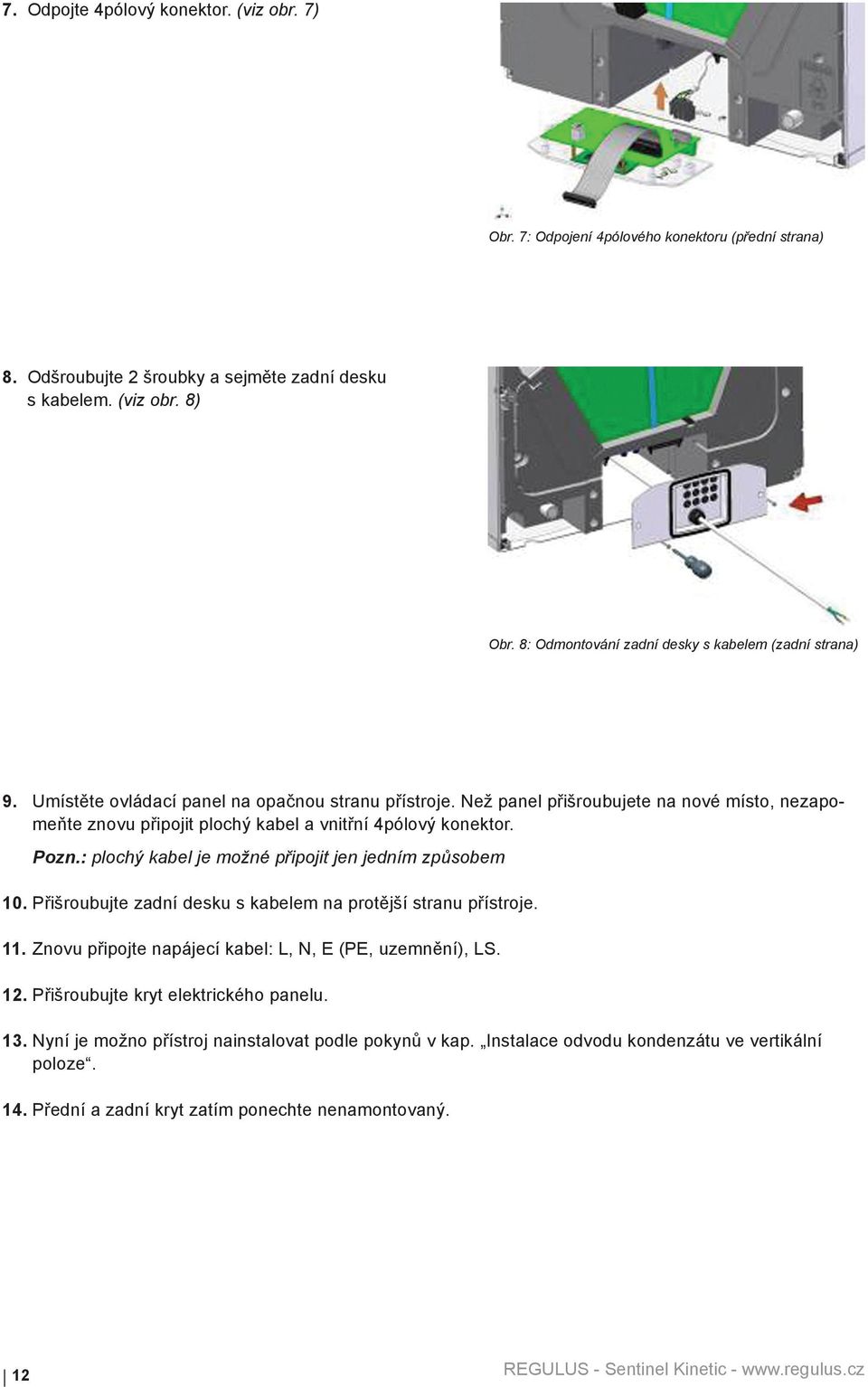

2 7. Odpojte 4pólový konektor. (viz obr. 7) Obr. 7: Odpojení 4pólového konektoru (p ední strana) 8. Odšroubujte 2 šroubky a sejm te zadní desku s kabelem. (viz obr. 8) Obr. 8: Odmontování zadní desky s kabelem (zadní strana) 9. Umíst te ovládací panel na opa nou stranu p ístroje. Než panel p išroubujete na nové místo, nezapome te znovu p ipojit plochý kabel a vnit ní 4pólový konektor. Pozn.: plochý kabel je možné p ipojit jen jedním zp sobem 10. P išroubujte zadní desku s kabelem na prot jší stranu p ístroje. 11. Znovu p ipojte napájecí kabel: L, N, E (PE, uzemn ní), LS. 12. P išroubujte kryt elektrického panelu. 13. Nyní je možno p ístroj nainstalovat podle pokyn v kap. Instalace odvodu kondenzátu ve vertikální poloze. 14. P ední a zadní kryt zatím ponechte nenamontovaný. 12

3 3 - Instalace odvodu kondenzátu a montáž Instalace se svislým odvodem kondenzátu Pozn: Hadice na kondenzát o pr m ru 22 mm je vhodná pro standardní plastové spojky 22 mm a dá se napojit svisle ze spodní strany p ístroje nebo vodorovn ze zadní strany (viz obr. 1). 1. Sejm te zadní kryt a vyhledejte na zadní st n vývod kondenzátu. (viz obr. 9) Obr. 9: Záslepka vývodu kondenzátu (zadní strana) 2. Z vývodu kondenzátu na zadní stran vymá kn te ernou záslepku. (viz obr. 10) Obr. 10: Odstran ní záslepky z vývodu kondenzátu (zadní strana) 3. Nasa te svislou hadici odvodu kondenzátu a zajist te ji hadicovou sponou. (viz obr. 11) Obr. 11: Montáž hadice na kondenzát (zadní strana) 13

4 3.2 - Instalace s vodorovným odvodem kondenzátu Pozn: Hadice na kondenzát o pr m ru 22 mm je vhodná pro standardní plastové spojky 22 mm a dá se napojit svisle ze spodní strany p ístroje nebo vodorovn ze zadní strany (viz obr. 1). 1. Sejm te p ední kryt a vyhledejte na p ední st n vývod kondenzátu. (viz obr. 12) Obr. 12: Vývod kondenzátu (p ední strana) 2. Z vývodu kondenzátu vymá kn te ernou záslepku. (viz obr. 13) Obr. 13: Záslepka vývodu kondenzátu (p ední strana) 3. V zadním krytu vy ízn te kruhovým nástavcem o pr m. 32 mm (nebo podobným standardním rozm rem) otvor pro 22 mm hadici; p itom použijte jako vodítko d lek v plastovém panelu. (viz obr. 14) Obr. 14: Vy íznutí 32 mm otvoru pro 22 mm hadici (zadní strana) 14

5 4. Pozn.: P ed pokra ováním si p e t te informaci na str. 17 a 18 ohledn ozna ení místa p ipojení odvodu kondenzátu a držák jednotky. Na obr.15 je zp sob montáže hadice kondenzátu na svislý odpad o pr m ru 32 mm. Použijte redukci 22/32 mm. Nasa te hadici tvaru U na odvod kondenzátu a zajist te ji hadicovou sponou. Trubky musí mít spád k odpadu nejmén 3. Obr. 15: P íprava p ipojení odvodu kondenzátu na svislý odpad 5. Na hadici tvaru U napojte trubku s pr m rem 22 mm a délkou 280 mm a zajist te ji hadicovou sponou. Obr. 16: Montáž hadice na kondenzát ve tvaru U 6. Odvod kondenzátu p ipojte na odpad. Obr. 17: P ipojení trubky 22 mm na odpad 15

6 3.3 - Instalace p ipojovacích hrdel Vstupní a výstupní hrdla je možno namontovat na p ístroj bu shora nebo ze strany, podle toho, jakou orientaci pot ebujete. Hrdla umíst te podle toho, kde bude vzduchotechnické vedení a podle orientace p ístroje. Nepoužité otvory ut sn te záslepkami. P emíst ní hrdel: 1. Odšroubujte šroubek, který drží hrdlo na sk íni p ístroje. Pak za hrdlo siln zatáhn te a vytáhn te ho z jeho otvoru. 2. Odšroubujte šroubek, který drží záslepku na sk íni p ístroje. Pak záslepku vytáhn te z jejího otvoru. 3. Proho te hrdlo se záslepkou. 4. Vsu te hrdlo do otvoru po záslepce a p išroubujte ho p vodním šroubkem. 5. Záslepku umíst te do zbylého otvoru a p išroubujte ji p vodním šroubkem. Obr. 18: Demontáž a instalace hrdel Pozn.: P ed nálním upevn ním jednotky na st nu je vhodné provést elektrické p ipojení, napájení jednotky a p ipojení všech idel a výstup Montáž na st nu Sentinel Kinetic 1. Pokud jste sejmuli p ední a zadní kryt, namontujte je zp t. 2. Ujist te se, že do zadní st ny jsou namontované záv sné šrouby. 3. Pomocí p iložené šablony si pozna te polohu vývodu kondenzátu a nást nných držák. 4. Pomocí vhodných upev ovacích prvk na st nu namontujte 2 kovové podélné držáky ve tvaru lišty (sou ást balení). 5. Zvedn te jednotku a nasa te její 4 zadní záv sné šrouby na dva držáky na st n. P ístroj by m l být tímto fyzicky umíst n na plánovém míst instalace (viz obr. 19) Obr. 19: Zadní st na s držáky na st n 16

7 ST EDY SVISLÝCH VÝÚSTK DO ST EDU VODOROVNÉHO VÝÚSTKU LEVOSTRANNÝ PRAVOSTRANNÝ ODVOD KONDENZÁTU ODVOD KONDENZÁTU Rozm ry pro montáž na st nu Sentinel Kinetic 17

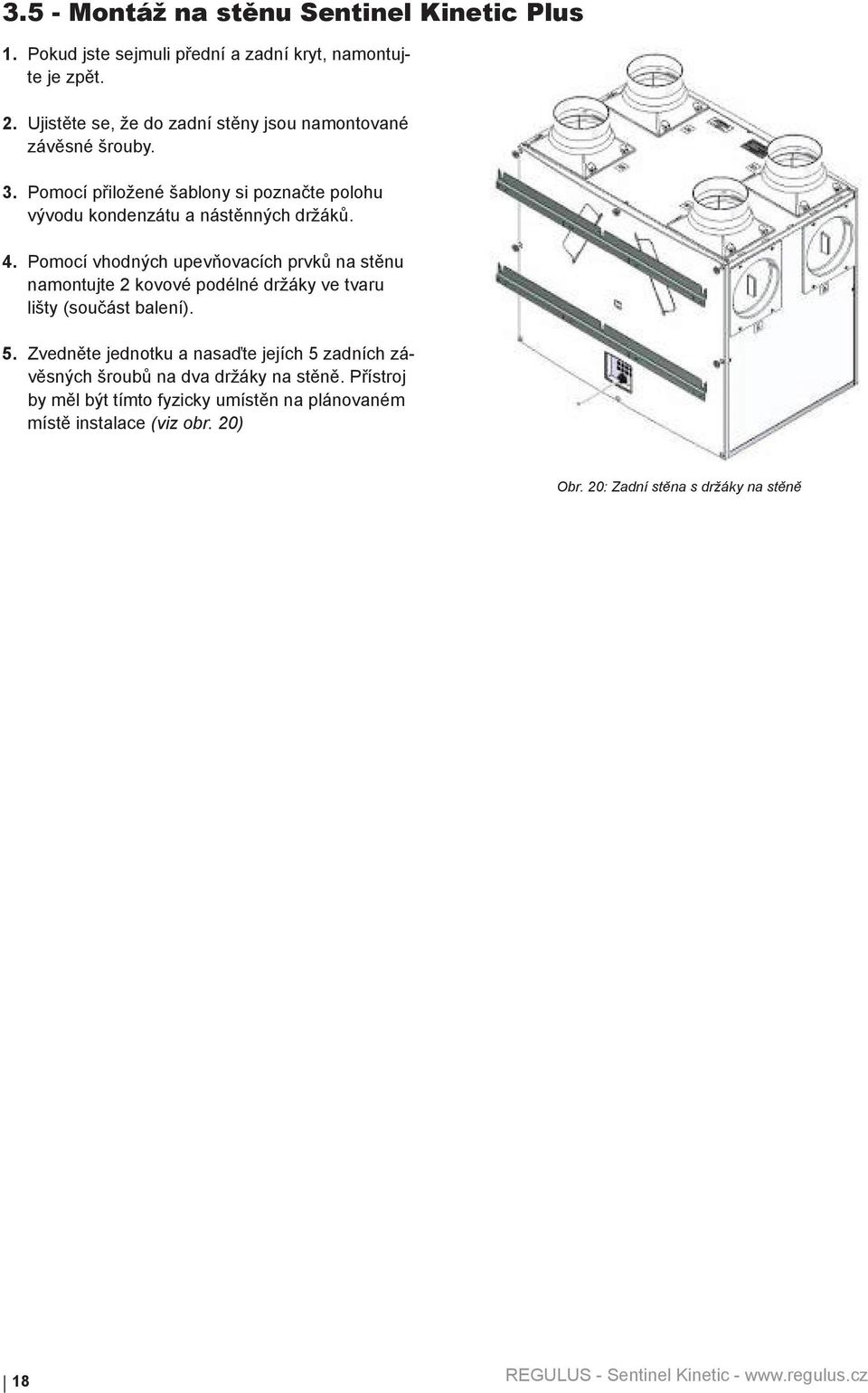

8 3.5 - Montáž na st nu Sentinel Kinetic Plus 1. Pokud jste sejmuli p ední a zadní kryt, namontujte je zp t. 2. Ujist te se, že do zadní st ny jsou namontované záv sné šrouby. 3. Pomocí p iložené šablony si pozna te polohu vývodu kondenzátu a nást nných držák. 4. Pomocí vhodných upev ovacích prvk na st nu namontujte 2 kovové podélné držáky ve tvaru lišty (sou ást balení). 5. Zvedn te jednotku a nasa te jejích 5 zadních záv sných šroub na dva držáky na st n. P ístroj by m l být tímto fyzicky umíst n na plánovaném míst instalace (viz obr. 20) Obr. 20: Zadní st na s držáky na st n 18
