1 Evropské normy v oblasti komínové. techniky - domovní komíny současný stav a vývoj Evropské předpisy ve stavebnictví Druhy EN, přehled vydaných a připravovaných norem Platnost ČSN a ČSN EN Certifikace komínů dle EN, značení CE Ing. Libor Seidl Technický ředitel Schiedel ČR, člen TNK 105 komíny Strana 1

2 Požadavky evropské legislativy Směrnice Rady 89/106 EHS o stavebních výrobcích - Předmětem této směrnice je vytvořit efektivní postup, aby stavební výrobky mohly být uvedeny na trh pouze tehdy, jsou-li vhodné k určenému použití. Kriteria jsou: 1. mechanická odolnost a stabilita 2. požární bezpečnost 3. hygiena, ochrana zdraví a životního prostředí 4. bezpečnost při užívání 5. ochrana proti hluku 6. úspora energie a ochrana tepla. Strana 2

3 Směrnice Rady 89/106 EHS o stavebních výrobcích Stavební zákon 50/1976 Sb. spolu s vyhláškou MMR č. 137/98 Sb. O technických požadavcích na výstavbu novelizuje se Základní veřejnoprávní předpis na úseku stavebního práva, který stanovuje všeobecná pravidla a základní požadavky ve výstavbě převzaté z SR 89/106 EHS a jehož předmětem je právní úprava postupu fyzických a právnických osob a státních orgánů při realizaci výstavby staveb. Komíny a kouřovody: musí být navrženy a provedeny tak, aby za všech provozních podmínek připojených spotřebičů paliv byl zajištěn bezpečný odvod a rozptyl spalin do volného ovzduší, aby nenastalo jejich hromadění a ohrožení bezpečnosti Strana 3

4 Požadavky evropské legislativy Směrnice Rady 89/106 EHS o stavebních výrobcích Směrnice zavádi právní úpravy požadavků na výstavbu m.j. s ohledem - na bezpečnost..; - na ochranu zdraví, trvanlivosti, úspory energie, ochrany životního prostředí..; - na trvalou potřebu jednotné evropské úpravy požadavků na stavební výrobky a jejich snadnou identifikaci; Strana 4

5 Směrnice Rady 89/106 EHS o stavebních výrobcích Stavební předpisy ČR / EU Realizace směrnice Rady 89/106 EHS v právním systému ČR: (ne plně kompatibilním způsobem) Zákon o technických požadavcích na výrobky č. 22/1997 Sb. Ve znění zákona č. 71/2000 Sb. a na ně navazující nařízení vlády č. 163/2002 Sb., kterým se mění NV č. 178/1997 Sb., které stanovuje bezpečnostně technické požadavky na stavební výrobky (certifikace dle ČSN). Strana 5

6 Směrnice Rady 89/106 EHS o stavebních výrobcích Stavební předpisy ČR / EU Pro zajištění plné slučitelnosti právního systému ČR s Sm.Rady 89/106 EHS, před vstupem ČR do EU bylo vydáno NV č. 190/2002 Sb., kterým je v ČR plně zavedena Směrnice Rady 89/106/EHS z r o sbližování právních a správních předpisů členských států, týkající se stavebních výrobků a kterým se stanoví technické požadavky na stavební výrobky označované CE (evropská certifikace výrobků CONFORMITY EVALUATION EUROPA) Ty jsou pak definovány v evropských technických normách. Strana 6

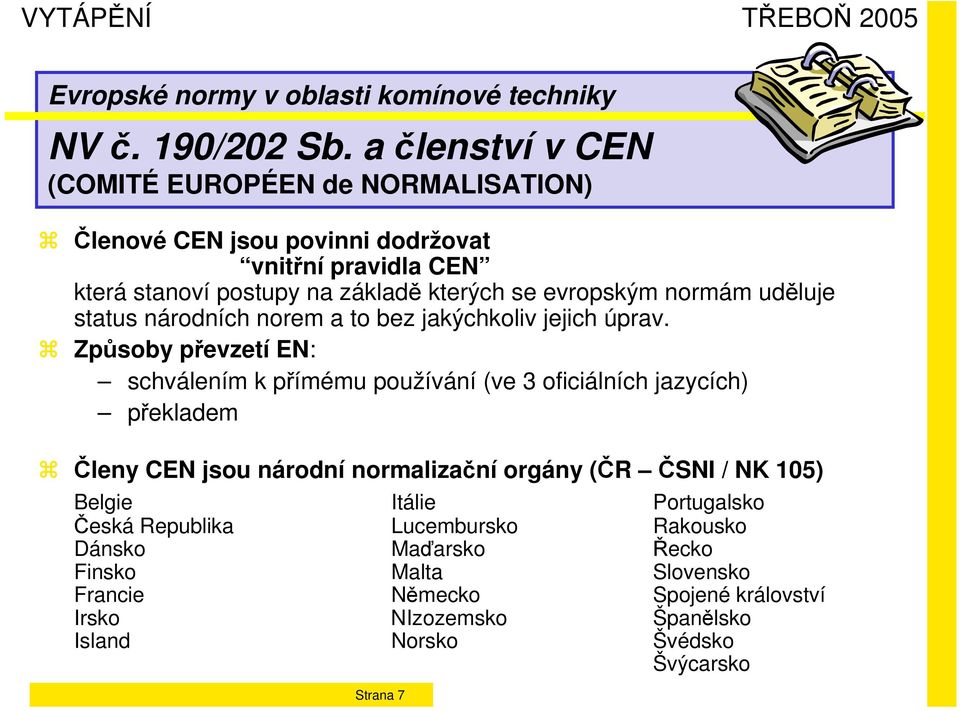

7 NV č. 190/202 Sb. a členství v CEN (COMITÉ EUROPÉEN de NORMALISATION) Členové CEN jsou povinni dodržovat vnitřní pravidla CEN která stanoví postupy na základě kterých se evropským normám uděluje status národních norem a to bez jakýchkoliv jejich úprav. Způsoby převzetí EN: schválením k přímému používání (ve 3 oficiálních jazycích) překladem Členy CEN jsou národní normalizační orgány (ČR ČSNI / NK 105) Belgie Itálie Portugalsko Česká Republika Lucembursko Rakousko Dánsko Maďarsko Řecko Finsko Malta Slovensko Francie Německo Spojené království Irsko NIzozemsko Španělsko Island Norsko Švédsko Švýcarsko Strana 7

8 . Přehled evropských komínových norem CEN/TC 166 KOMÍNY DRUHY EN: Všeobecné normy WG1 Výpočtové metody WG2 Výrobkové normy - značení CE Keramické WG3 Kovové SC1 Betonové SC2 Plastové WG4 Prováděcí WG3 Strana 8

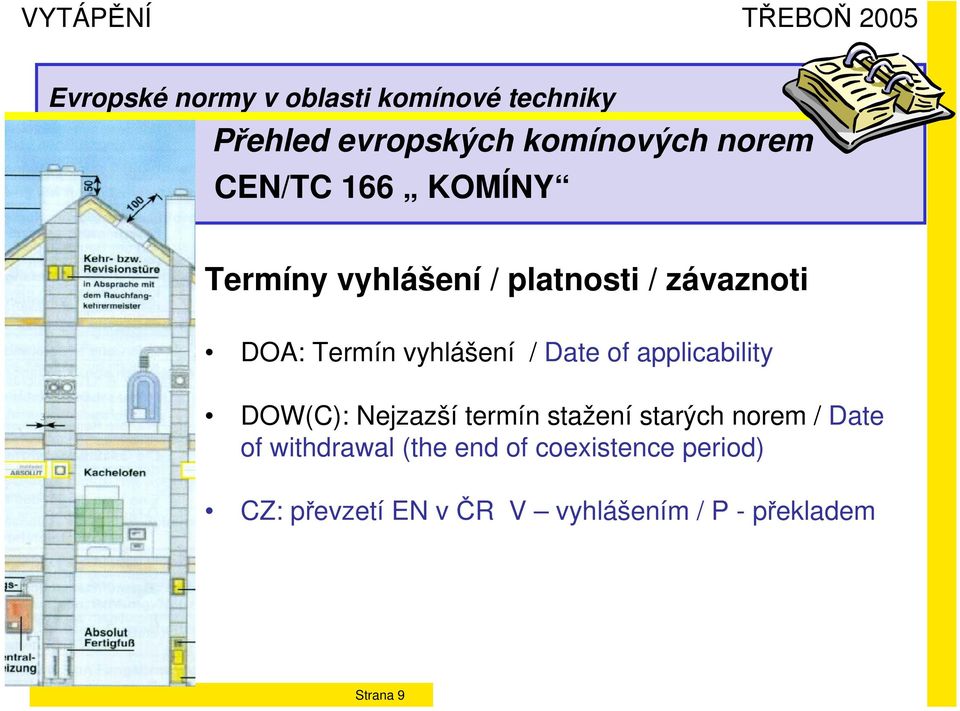

9 . Přehled evropských komínových norem CEN/TC 166 KOMÍNY Termíny vyhlášení / platnosti / závaznoti DOA: Termín vyhlášení / Date of applicability DOW(C): Nejzazší termín stažení starých norem / Date of withdrawal (the end of coexistence period) CZ: převzetí EN v ČR V vyhlášením / P - překladem Strana 9

10 Všeobecné normy EN Komíny zkušební metody pro systémové komíny Část 1: Všeobecné zkušební metody DOA: (vyhlášení): 2004 DOW: (převzetí) 2005 ČSN EN 1443 / 2003 Komíny Všeobecné požadavky DOA:06/2003 DOW: CZ (P) Strana 10

11 Všeobecné normy ČSN EN 1443 / 2003 Terminologie produkty spalování spaliny stavební dílec komína komínový systém vlhký provoz - spaliny - spalinové plyny - konstrukční díl komínu - systémový komín - mokrý provoz Strana 11

12 Všeobecné normy ČSN EN 1443 Článek 4.11 Označování (klasifikace) Označení komína se musí skládat z následujících údajů: Viz příklad EN 1443 T 400 P1 W 1 Gxx Číslo normy Teplotní třída (T080 T600) Tlaková třída (N,P,H) Třída odolnosti proti kondenzátu (D/W) Třída odolnosti proti korozi (1,2,3) Třída odolnosti při vyhoření sazí (G/O) S údajem o nejmenší vzdálenosti od hořlavých látek v mm Strana 12

13 Všeobecné normy Tab. 5 třídy plynotěsnosti / tlakové třídy Třída Únik plynu l.s -1.m -2 ČSN EN 1443 Zkušební tlak Pa N1 2,0 40 pro komíny s přirozeným tahem N2 3,0 20 pro komíny s přirozeným tahem P1 0, pro přetlakové komíny P2 0, pro přetlakové komíny H1 0, pro vysokopřetlakové komíny H2 0, pro vysokopřetlakové komíny Strana 13

14 Všeobecné normy Článek 4.5 Třídy odolnosti proti korozi Třídy odolnosti proti korozi 1 možné pro paliva -plyn Plyn: Obsah síry 50 mg/m 3 Zemní plyn L+H* ) ČSN EN možné pro paliva Plyn: Zemní plyn L+H LTO:Obsah síry 0,2 - tekutá paliva Kerosin: Obsah síry 50 mg/m 3 hmotnostních % Kerosin: Obsah síry 50 mg/m 3 -dřevo - Dřevo pro otevřené topeniště 3 možné pro paliva Plyn: Zemní plyn L+H LTO:Obsah síry > 0,2 hmotnostních % Kerosin: Obsah síry 50 mg/m 3 Dřevo pro otevřené topeniště Dřevo pro uzavřené topeniště - uhlí - - uhlí -rašelina - - rašelina Strana 14

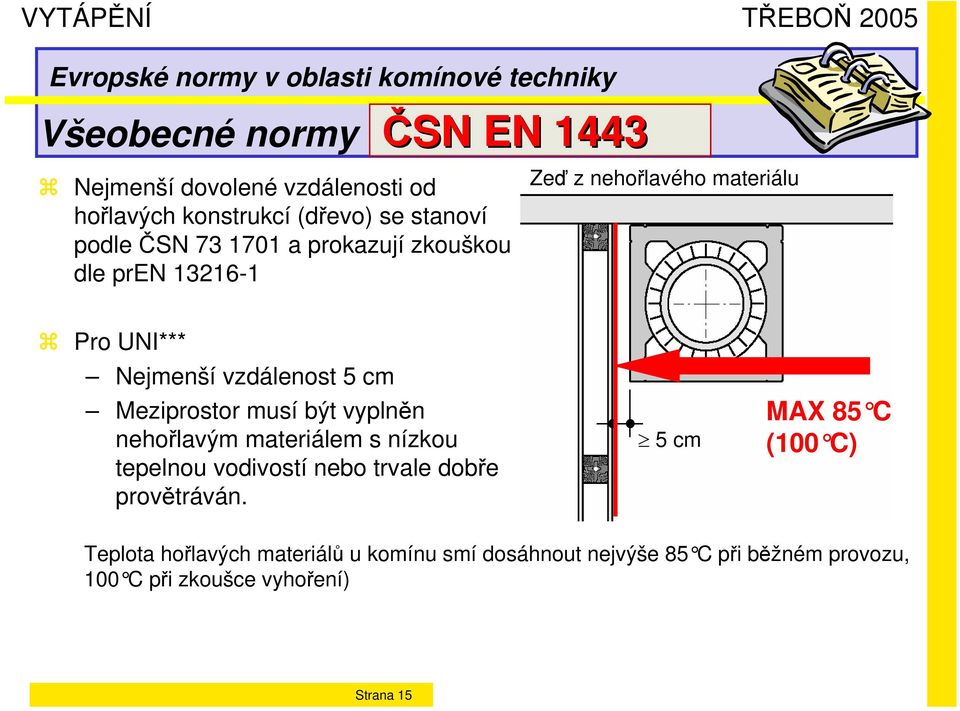

15 Všeobecné normy ČSN EN 1443 Nejmenší dovolené vzdálenosti od hořlavých konstrukcí (dřevo) se stanoví podle ČSN a prokazují zkouškou dle pren Zeď z nehořlavého materiálu Pro UNI*** Nejmenší vzdálenost 5 cm Meziprostor musí být vyplněn nehořlavým materiálem s nízkou tepelnou vodivostí nebo trvale dobře provětráván. 5 cm MAX 85 C (100 C) Teplota hořlavých materiálů u komínu smí dosáhnout nejvýše 85 C při běžném provozu, 100 C při zkoušce vyhoření) Strana 15

16 Všeobecné normy ČSN EN 1443 Další důležité informace, které musí poskytnout výrobce: Tepelný odpor : R v m 2 K/W Požární odolnost: EI xxx v minutách (proti přenosu ohně z PÚ do PÚ) Tlaková ztráta komína: podklady pro stanovení průřezu komína Mrazuvzdornost Odolnost proti působení větru Reakce na oheň (jen u plastových komínových vložek) Strana 16

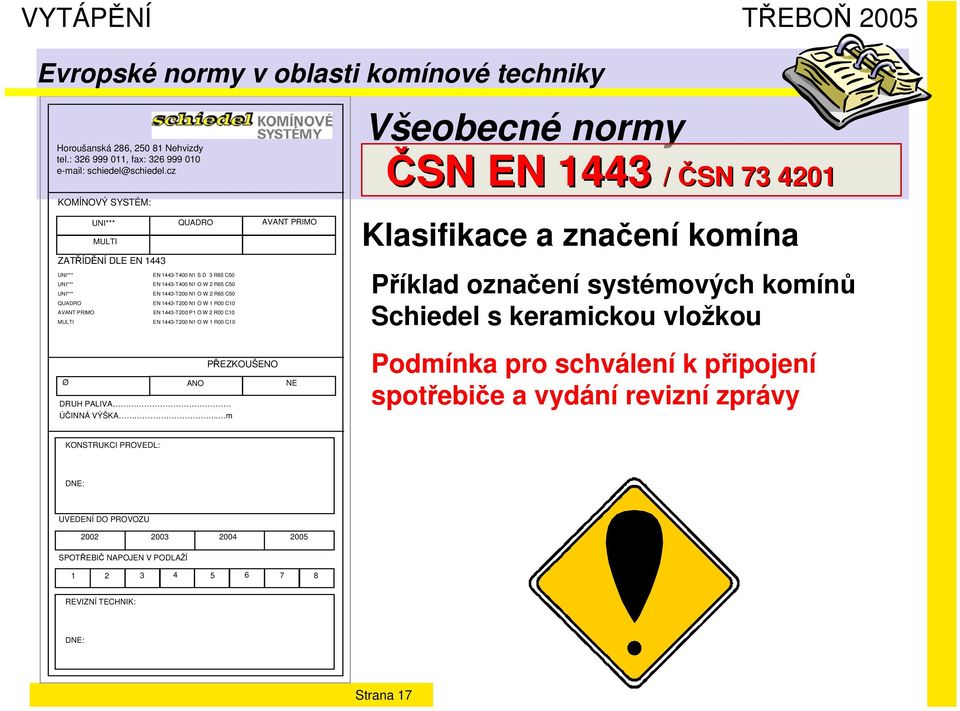

17 Horoušanská 286, Nehvizdy tel.: , fax: KOMÍNOVÝ SYSTÉM: Ø UNI*** MULTI ZATŘÍDĚNÍ DLE EN 1443 UNI*** UNI*** UNI*** QUADRO AVANT PRIMO MULTI QUADRO EN 1443-T400 N1 S D 3 R65 C50 EN 1443-T400 N1 O W 2 R65 C50 EN 1443-T200 N1 O W 2 R65 C50 EN 1443-T200 N1 O W 1 R00 C10 EN 1443-T200 P1 O W 2 R00 C10 EN 1443-T200 N1 O W 1 R00 C10 ANO DRUH PALIVA ÚČINNÁ VÝŠKA.. m PŘEZKOUŠENO AVANT PRIMO NE Všeobecné normy ČSN EN 1443 / ČSN Klasifikace a značení komína Příklad označení systémových komínů Schiedel s keramickou vložkou Podmínka pro schválení k připojení spotřebiče a vydání revizní zprávy KONSTRUKCI PROVEDL: DNE: UVEDENÍ DO PROVOZU SPOTŘEBIČ NAPOJEN V PODLAŽÍ REVIZNÍ TECHNIK: DNE: Strana 17

18 Všeobecné normy ČSN EN 1443 Klasifikace a značení komína EN POZOR! - Tento štítek nesmí být překryt nebo odstraněn Každá ukončená spalinová cesta musí být dodavatelem trvalým způsobem označena identifikačním štítkem Strana 18 Komín Bez identifikačního štítku nemůže být vystavena revizní Komín Company, s.r.o., Komínová Komínov zpráva!!! Označení komínové vložky : NSB EN Označení komínu : NSB EN T400 N1 - D - 3 G40 Vnitřní světlost komínového průduchu : 130 mm Tepelný odpor komína : 0,45 m 2 K/W T400 - N1 - D Vm - L G - Firma provádějící stavbu /tel.: Opravy komínů,a.s. Novákov, Novákova ulice č. 1, Datum uvedení do provozu :

19 Všeobecné normy ČSN EN 1443 Příloha A (informativní - ukázka) Vztah mezi funkčními požadavky na systémové komíny a individuální komíny a zkušebními metodami nebo empirickými hodnotami Funkční požadavky podle příslušných článků: 6.2 Mechanická odolnost a stabilita Stabilita při mechanickém namáhání - pevnost v tlaku - pevnost v tahu - odolnost proti bočnímu zatížení - odolnost proti oděruaproti působení při čištění - objemová hmotnost - mrazuvzdornost Systémový komín TC, TM TC, TM TC, TM, C TC, P TM, P TM, P Individuální komín TM TM TM, C, E, P TM, E, P TM, P TM,P Legenda TC Zkušební komín TM Specifická zkouška materiálu kom. dílů C Výpočtová metoda E Prováděcí norma P Empirické hodnoty použitelné pro návrh a provedení komínových dílů Tepelně technické vlastnosti Tepelná odolnost Odolnost při vyhoření sazí Požární odolnost z vnitřku ven při běžném provozu Požární odolnost z vnitřku ven při vyhoření sazí Požární odolnost z vnějšku ven Chování při požáru TC TC TC TC TC TM TM, E, P TM, E, P TM, E, P TM, E, P TM, E, P TM Strana 19

20 Všeobecné normy ČSN EN 1443 Příloha B (informativní - ukázka) Charakteristické vlastnosti komínu Tabulka B.1 Mandátové charakteristiky komínu (díly a sestavy) Výrobek: Díly komínu podle kapitoly 1 této normy Určené použití: jedno- nebo vícevrstvé komíny Základní požadavky Číslo článku této nebo jiné evropské normy Úroveň/tříd a stanovená v mandátu Poznámka Odolnost proti působení větru 6.2 Mechanická pevnost a stabilita - Odolnost proti bočnímu zatížení, vztaženo k tlaku větru 1,5 kn/m 2 Není Přezkoušení na základě údajů výrobce o volné výšce a úchytech vně objektu Pevnost v tlaku 6.2 Mechanická odolnost a stabilita - pevnost v tlaku Není Prověření podle údajů výrobce o maximální výšce komína Požární odolnost pro směr působení z vnitřku ven Tepelně technické vlastnosti při běžném provozu Tepelně technická vlastnost při vyhoření sazí Gxx Stanovená vzdálenost od hořlavých stavebních materiálů xx je uvedena v milimetrech. Tato hodnota nesmí být větší, nežli je požadováno pro provozní podmínky. Strana 20

21 Výpočtové normy ČSN EN (pr Komíny Tepelně technické a hydraulické výpočtové metody Část 1 : Samostatné komíny DOA: 2002 DOW: CZ P ČSN EN pr A1 dod.. Pro LAS) Komíny Tepelně technické a hydraulické výpočtové metody Část 2 : Společné komíny DOA: DOW: EN Komíny Tepelně technické a hydraulické výpočtové metody Část 3: metody pro vytvoření diagramů a tabulek pro samostatné komíny DOA:ca DOC: ca Strana 21

22 Výrobkové normy stanovují: Oblast použití, vlastnosti Systém prokazování shody (hodnocení zkoušek) Stanovení úkolů pro hodnocení shody Možnost udělení značky CE možnost uvedení výrobku na trh členských zemí CEN Důležité kroky pro značení CE Počáteční zkouška typu, zavedení systému jakosti výroby u výrobce Notifikovaná osoba vystaví CE Certifikát shody Výrobce - Prohlášení o shodě opravňuje výrobce připojit označení CE Strana 22

23 Výrobkové normy umožňují certifikaci komínů Certifikovaný systémový komín = záruka pro projektanta i revizního technika komínů Zatřídění komínu, jednoduchá volba komínu Identifikační štítek Orientace pro revizního technika při revizi Vzdálenosti od hořlavých látek Funkční spolehlivost Kompatibilita všech částí Použité materiály v souladu s normou, prověřeno zkušebnou Jednoduchý návrh komína (výška, průřez) Strana 23

24 Výrobkové normy: keramická vložka ČSN EN 1457/A1 Komíny pálené / keramické komínové vložky Požadavky a zkušební metody DOA: DOW: Nově vyráběné komínové vložky musí být od 08/2004 značeny podle této EN Strana 24

25 Výrobkové normy: keramická vložka ČSN EN zatřídění Třída komínové vložky Použití v typu komínů Podtlak/přetla k Saze odolnost vůči vyhoření suché či vlhké prostředí Odolnost vůči korozi A1 N2 T600 N2 A S 3 A1 N1 T600 N1 A S 3 A2 N2 T600 N2 N S 3 A2 N1 T600 N1 N S 3 A2 P1 T600 P1 N S a V 3 B1 N2 T400 N2 A S 3 B1 N1 T400 N1 A S 3 N = podtlak 3 = vysoká odolnost vůči korozi N = není odolný vůči vyhoření sazí (2) V = vlhké prostředí P = přetlak (vždy zahrnut podtlak) A-D teplotní třída T600 - T 200 A1/2/3 = rozlišení vlastností S = suché prostředí Strana 25

26 . Výrobkové normy:. keramická vložka klasifikace a značení 0123-CPD Číslo CÚ Rok certifikace AnyCo Ltd, P.O. Box 21, B ČSN EN A1 EN 1457 / A1 Výrobce Č. certifikátu EN, podle níž se certifikovalo Pálená/Keramická komínová vložka A1N2 Průtokový odpor: -Střední hrubost...0,0015 m Požární odolnost...g Pevnost v tlaku...10 MN/m 2 Tepelný odpor...0,43 m 2 K/W Trvanlivost: - Odolnost proti kyselinám...5 % - Odolnost proti oděru...0,03 kg/m2 Údaje o výrobku a jeho použitelnosti UNI*** Strana 26

27 EN EN EN Komíny Systémové ventilační komíny s keramickou komínovou vložkou bez odolnosti při vyhoření sazí Požadavky a zkoušení Výrobkové normy systémové komíny s keramickou vložkou Komíny Systémové komíny s keramickou komínovou vložkou Část 1: Požadavky a zkoušení - komíny odolné při vyhoření sazí DOA: DOW: Část 2: Požadavky a zkoušení - komíny při mokrém provozu DOA: DOW: Strana 27

28 Všeobecné normy ČSN EN 1443 Klasifikace a značení komína EN Iiniciály CE (směrnice 93/68/ES) 0123-CPD IČO notifikované osoby Poslední dvojčíslí roku CE AnyCo ltd, P. O. box 21, B EN Komínový systém odolný vůči vlhkosti s keramickou vložkou T400 N1 O W 3 R65 O50 Největší výška: 30 m Střední hrubost r = 0,0015m Název, adresa výrobce Číslo certifikátu řízení výroby Číslo EN Definice výrobku a odpovídající identifikace. Ukazatelé charakteristik uvedené v mandátu (dosud neuvedené v označení) Strana 28

29 Výrobkové normy: systémové komíny s keramickou vložkou EN Komíny Pálené / keramické komínové nástavce - Požadavky a zkušební metody DOA: DOW: EN (v revizi) Komíny keramické komínové vložky pro jednovrstvé komíny Požadavky a zkoušení DOA: 2001 DOW: 2002 Strana 29

30 Výrobkové normy: Kovové komínové systémy EN Komíny Požadavky na kovové komíny Část 1: konstrukční prvky systémových komínů DOA: DOW: EN Komíny Požadavky na kovové komíny Část 2: Kovové komínové vložky a kouřovody DOA: DOW: EN 1859 (Ersatz durch EN ) Komíny Kovové komíny Zkušební metody DOA: 2005 DOW: 2005 Strana 30

31 Prováděcí normy: Kovové komínové systémy Příklad označení kovového komínu Komín NSB* EN T 400- P1 -W Vx-L Gxx číslo odpovídající normy teplotní třída tlaková třída N nebo P nebo H třída odolnosti při působení kondenzátu třída odolnosti proti korozi (výběr materiálu pro komínovou vložku) třída odolnosti proti vyhoření sazí G nebo O s údajem o vzdálenosti od hořlavých materiálů (*) NSB = číslo autorizované osoby která vydala technické osvědčení na daný výrobek a číslo certifikátu (CE) Strana 31 ČSN EN 1443 / EN

32 Výrobkové normy: Kovové komínové systémy EN Komíny Zkušební metody pro systémové komíny kovové část 1 všeobecné zkušební podmínky DOA: 2005 DOW: 2005 EN ,2,3 Komíny kovové komíny odvod spalin a přívod vzduchu pro uzavřené spotřebiče požadavky a zkoušení Část 1: svislé vyústění pro plyn. Kotle (C6) Část 2: pro plynové uzavřené Část 3: vodorovné vyústění pro plyn. Kotle (C6) DOA:?? 2005 Strana 32

33 Výrobkové normy: Beton EN 1857 Komíny Konstrukční díly Betonové komínové vložky DOA: DOW: EN 1858 Komíny Konstrukční díly Betonové komínové tvárnice DOA: DOW: EN Komíny konstrukční díly Prvky komínového pláště z betonu DOA: DOW: Strana 33

34 Výrobkové normy beton: EN označování Označení shody CE sestává z iniciál CE uvedených ve směrnici 93/68/ES 0123-CPD AnyCo ltd, P. O. box 21, B Identifikační číslo notifikované osoby Poslední dvojčíslí roku, v němž bylo označení CE připojeno Název nebo identifikační značka a registrovaná adresa výrobce Číslo certifikátu řízení výroby EN Číslo Evropské normy Vnější betonový plášť T120, O(20) tepelný odpor: pevnost v tlaku: pevnost v ohybu: mrazuvzdornost 0,2 m 2 K/W 30 m 1000mm LNB Definice výrobku a odpovídající identifikace dle kapitoly 9 Ukazatelé charakteristik uvedené v mandátu (dosud neuvedené v označení) nebo stanovené mezní hodnoty (viz tabulka ZA.1) Strana 34

35 Výrobkové normy beton EN požadavky Funkční požadavky Pevnost v tlaku Odolnost při namáhání teplem -změna plynotěsnosti ne větší než 25% -změna pevnosti v tlaku ne větší než 35% Vylučuje použití materiálů sublimujících při vysokých teplotách (polystyren v tvárnici) Strana 35

36 Výrobkové normy: keramika / beton EN Komíny Zkouška mrazuvzdornosti pro výrobky z keramiky a betonu DOA: 2005 DOC: 2006 Strana 36

37 Výrobkové normy: Plasty EN Komíny Systémové komíny s plastovou komínovou vložkou Požadavky a zkušební metody DOA: 2005 DOW 2006??: EN Komíny Elastická těsnění a elastické tmely požadavky na materiály a zkušební metody Část 1: Těsnění pro použití v komínové vložce DOA: 2005 DOC: 2006 Strana 37

38 Prováděcí normy: Kovové komínové systémy EN Komíny kovové komíny prováděcí ustanovení Část 1: komíny pro otevřené spotřebiče DOA: 2004 platí DOW: 2004 EN Komíny kovové komíny prováděcí ustanovení Část 1: komíny pro uzavřené spotřebiče DOA:?? DOC:?? Strana 38

39 Dosud platné ČSN v oblasti komínové techniky ČSN / 2002 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv, která stanovuje konkrétní požadavky na technické řešení Strana 39
