1 Komíny moderní konstrukce nejčast astější chyby při p projektování a montáži

2 I. Chybějící projektová dokumentace II. Chybně zpracovaná projektová dokumentace : 1. Chybné zpracování umístění sopouchu již v projektu 2. Nesprávná dimenze komínového průduchu ve vztahu ke spotřebiči a) Vadný výpočet b) V této fázi není znám ani typ a ani výkon spotřebiče III. Neprofesionáln lní realizace komínov nové konstrukce

3 Projekční a realizační chyby systémových komínů Vymahatelnost plnění podmínek při projektování a realizaci konstrukcí komínů - spalinových cest: Stavební zákon č.183/2006 Sb. Vyhláška č. 268/2009 Sb. Určuje technické požadavky na výstavbu 24 Kouřovody a komíny Požadavky na kvalitu a provedení spalinových cest (8 odstavců kvalifikovaných požadavků na komíny a kouřovody)

4 (1) Komíny a kouřovody musí být navrženy a provedeny tak, aby za všech provozních podmínek připojených spotřebičů paliv byl zajištěn bezpečný odvod a rozptyl spalin do volného ovzduší, aby nenastalo jejich hromadění, nebyly překročeny emisní limity stanovené jiným právním předpisem 18) vztažené k předmětnému zdroji znečištění i k okolní zástavbě a nedošlo k ohrožení bezpečnosti a zdraví osob nebo zvířat. Bezpečnost spalinové cesty instalovaného spotřebiče musí být potvrzena revizní zprávou obsahující údaje o výsledku její kontroly vymezené normovými hodnotami. (2) Spaliny spotřebičů paliv se odvádí nad střechu budovy. Vyústění odvodu spalin venkovní stěnou do volného ovzduší lze použít jen v technicky odůvodněných případech při stavebních úpravách budov nebo u průmyslových staveb, při dodržení normových hodnot a emisních limitů podle odstavce 1. (3) Materiály komínů, kouřovodů, komínových vložek a jejich izolací musí odpovídat normovým hodnotám. Komíny musí být opatřeny identifikačními štítky odpovídajícími normovým hodnotám. (4) Výška komína nad střechou budovy i ve vztahu k nejbližšímu okolí je dána normovými hodnotami. (5) Nejmenší dovolený rozměr světlého průřezu průduchu podtlakového a přetlakového komína je dán normovými hodnotami. (6) Na spalinové cestě musí být kontrolní, popřípadě vybírací, vymetací nebo čistící otvory pro kontrolu a čištění komínů a kouřovodů. Umístění otvorů, jejich počet a provedení jsou dány normovými hodnotami. (7) Ke komínům, které se kontrolují a čistí ústím průduchu komína, musí být zabezpečen trvalý přístup budovou, otvorem ve střeše, komínovou lávkou popřípadě vnější přístupovou cestou, střešními stupni. Požadavky na přístupové cesty a komínové lávky jsou dány normovými hodnotami. (8) Požadavky na volně stojící průmyslové komíny jsou stanoveny normovými hodnotami. 18) Nařízení vlády 146/2007 Sb.

5 Projekční a realizační chyby systémových komínů Vymahatelnost plnění podmínek při projektování a realizaci konstrukcí komínů - spalinových cest: Požární zákon a prováděcí vyhláška Zákon o požární ochraněč. 133/85 Sb.v platném znění stanoví podmínky pro účinnou ochranu života a zdraví občanů a majetku před požáry a pro poskytování pomoci při živelných pohromách a jiných mimořádných událostech. Prováděcí vyhláškou 246/2001 Sb. se provádějí některá ustanovení zákona o požární ochraně. Prováděcí vyhláškou 23/2008 Sb. se doplňují požadavky na požární bezpečnost staveb

6 Projekční a realizační chyby systémových komínů Vymahatelnost plnění podmínek při projektování a realizaci konstrukcí komínů - spalinových cest: Požární zákon a prováděcí vyhláška Vyhláš áška 246/2001 Sb., 43 Komíny a kouřovody ovody ( povinnosti fyzických osob ) Komíny a kouřovody se udržují v takovém stavu, aby byla zajištěna požární bezpečnost při provozu připojených tepelných spotřebičů. Čištění komínů se zabezpečuje ve lhůtách a způsobem stanovených zvláštním předpisem, kterým je pod čarou uvedena Vyhl.MVČR č. 111/1981 Sb., o čištění komínů. Nově jsou povinnosti o provedení komínů zakotveny ve vyhlášce 23/2008 Sb., 8 a příloha 1

7 Projekční a realizační chyby systémových komínů Vymahatelnost plnění podmínek při projektování a realizaci konstrukcí komínů - spalinových cest: Požární zákon a prováděcí vyhláška Co určuje vyhláška 23/2008 Sb. 8 Konstrukce komínu a kouřovodu (1) Konstrukce komínu, kouřovodu nebo jejich část musí být navržena ze stavebních výrobků třídy reakce na oheň nejméně A2. Komín, kouřovod nebo jejich část mohou vykazovat třídu reakce na oheň B až E, jsou-li splněny požadavky české technické normy uvedené v příloze č. 1, části 7, bodu 3 (postup dle ČSN )

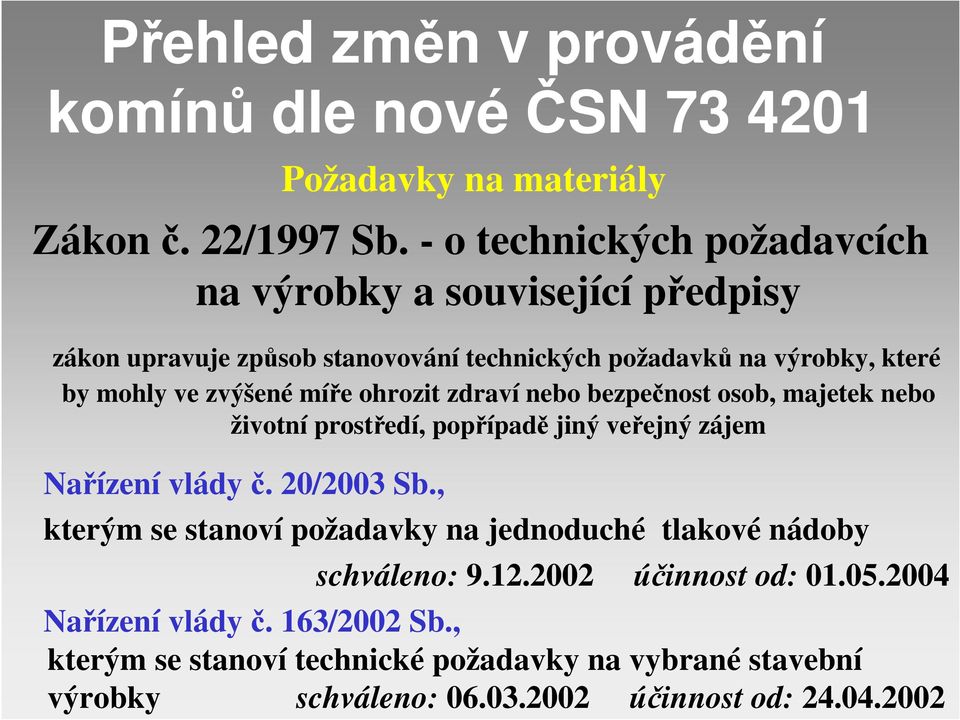

8 Přehled změn v provádění komínů dle novéčsn Požadavky na materiály Zákon č. 22/1997 Sb. - o technických požadavcích na výrobky a související předpisy zákon upravuje způsob stanovování technických požadavků na výrobky, které by mohly ve zvýšené míře ohrozit zdraví nebo bezpečnost osob, majetek nebo životní prostředí, popřípadě jiný veřejný zájem Nařízení vlády č. 20/2003 Sb., kterým se stanoví požadavky na jednoduché tlakové nádoby schváleno: účinnost od: Nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky schváleno: účinnost od:

9 Přehled změn v provádění komínů dle novéčsn Požadavky na materiály NAŘÍZENÍ VLÁDY č.163/2002 Sb. ze dne 6. března 2002, kterým se stanoví technické požadavky na vybrané stavební výrobky 5 (3) Pokud vzorek odpovídá požadavkům stanoveným určenými normami, technickými předpisy nebo stavebním technickým osvědčením, které souvisejí se základními požadavky, a výrobce zajišťuje řádné fungování systému řízení výroby, popřípadě dovozce zajišťuje řádnou kontrolu výrobků, vystaví autorizovaná osoba certifikát výrobku a předá ho výrobci nebo dovozci. Tento certifikát, popřípadě protokol, pokud je nedílnou součástí certifikátu, obsahuje závěry zjišťování, ověřování,výsledky zkoušek, základní popis a popřípadě zobrazení certifikovaného výrobku nezbytné pro jeho identifikaci.

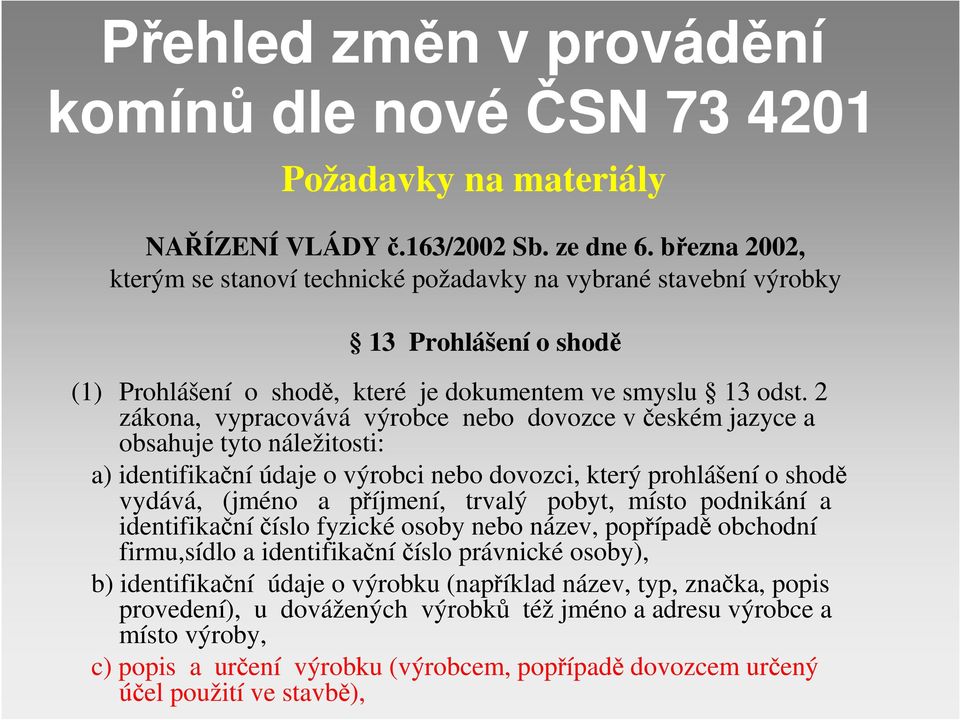

10 Přehled změn v provádění komínů dle novéčsn Požadavky na materiály NAŘÍZENÍ VLÁDY č.163/2002 Sb. ze dne 6. března 2002, kterým se stanoví technické požadavky na vybrané stavební výrobky 13 Prohlášení o shodě (1) Prohlášení o shodě, které je dokumentem ve smyslu 13 odst. 2 zákona, vypracovává výrobce nebo dovozce v českém jazyce a obsahuje tyto náležitosti: a) identifikační údaje o výrobci nebo dovozci, který prohlášení o shodě vydává, (jméno a příjmení, trvalý pobyt, místo podnikání a identifikačníčíslo fyzické osoby nebo název, popřípadě obchodní firmu,sídlo a identifikačníčíslo právnické osoby), b) identifikační údaje o výrobku (například název, typ, značka, popis provedení), u dovážených výrobků též jméno a adresu výrobce a místo výroby, c) popis a určení výrobku (výrobcem, popřípadě dovozcem určený účel použití ve stavbě),

11 Přehled změn v provádění komínů dle novéčsn Požadavky na materiály NAŘÍZENÍ VLÁDY č.163/2002 Sb. ze dne 6. března 2002, kterým se stanoví technické požadavky na vybrané stavební výrobky Příl.2 Seznam výrobků s vyznačením postupů posouzení shody 1 Cement (pro zvláštní použití a pro zdění) 5 2. Stavební výrobky pro zděné stavby Průmyslově vyráběné malty navrhované a) pro zdění: vyrobené pro dosažení specifických požadavků na ukazatele vlastností ve stěnách, sloupech a příčkách 6 3 Žáruvzdorné výrobky tvarové, netvarové a tepelně izolační 5 4 Zdicí prvky se zabudovanými tepelně izolačními materiály umístěnými na povrchu, který může být vystaven ohni ve stěnách a příčkách, na které se vztahují požadavky reakce na oheň s předepsanou úrovní

12 Projekční a realizační chyby systémových komínů ČSN EN 1443 Nejmenší dovolené vzdálenosti od hořlavých konstrukcí (dřevo) se prokazují zkouškou dle ČSN EN Komíny Metody zkoušení komínových systémů Část 1 : Všeobecné zkušební metody Pro systémové komíny Nejmenší vzdálenost 5 cm Zeď z nehořlavého materiálu 5 cm MAX 85 C (100 C)

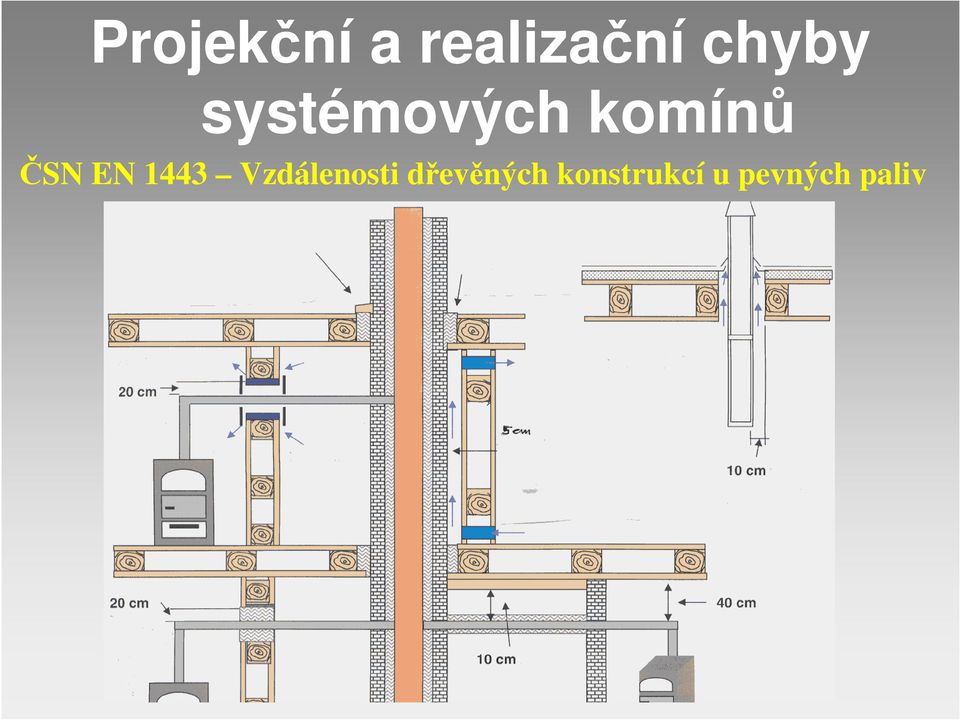

13 Projekční a realizační chyby systémových komínů ČSN EN 1443 Vzdálenosti dřevěných konstrukcí u pevných paliv

14 Přehled změn v provádění komínů dle novéčsn Svislé kouřovody s funkci komína Pozor na problematiku teplot ve stropní konstrukci

15 Přehled změn v provádění komínů dle nové ČSN Svislé kouřovody s funkci komína Pozor na problematiku teplot ve stropní konstrukci

16 Projekční a realizační chyby systémových komínů Nesprávná dimenze komínového průduchu ve vztahu ke spotřebiči Důsledek: silně zanesený spotřebič a komínový průduch dehtem za 4 měsíce provozu nebezpečí komínového požáru

17 Projekční a realizační chyby systémových komínů Neprofesionální realizace komínové konstrukce Schází tmelení vložek, proražené otvory při stavbě

18 Projekční a realizační chyby systémových komínů Neprofesionální realizace komínové konstrukce Dýmová zkouška prokázala absolutní netěsnost komínové konstrukce

19 Projekční a realizační chyby systémových komínů Neprofesionální realizace spalinové cesty a napojení kouřovodu Poškozený sopouch

20 Projekční a realizační chyby systémových komínů Neprofesionální realizace spalinové cesty a napojení kouřovodu Po opravě

21 Projekční a realizační chyby systémových komínů Neprofesionální realizace spalinové cesty a napojení kouřovodu Propojení komína a spotřebiče bez náležité redukce a doložení výpočtem

22 Projekční a realizační chyby systémových komínů Neprofesionální realizace spalinové cesty a napojení kouřovodu Původně projektovaný komín pro kondenzační kotel nahrazen komínem pro suché spaliny s obrácenými vložkami, zdivo ve třech poschodích zcela promáčené Provozování komína ve stavbě bez náležitého ukončení a revize nutná sanace

23 Projekční a realizační chyby systémových komínů Nešetrnost při realizaci komínové konstrukce

24 Projekční a realizační chyby systémových komínů, jejich údržba Neprofesionální ošetřování komínové konstrukce Poškození komínové konstrukce použitím nevhodného nářadí pro čištění

25 Projekční a realizační chyby systémových komínů, jejich údržba Neprofesionální ošetřování komínové konstrukce Nesystémové napojení kouřovodů na komínovou konstrukci

26 Projekční a realizační chyby systémových komínů Nezvyklé využití komínové konstrukce Velmi časté využití komínové konstrukce pro zkoušky raketových motorů (vyhoření neudržovaného komína)

27 Projekční a realizační chyby systémových komínů Nezvyklé provedení komínové konstrukce Velmi časté amatérské komínové konstrukce

28 Projekční a realizační chyby systémových komínů Nezvyklé provedení komínové konstrukce Velmi časté amatérské komínové konstrukce obrácené směrování vložek

29 Projekční a realizační chyby systémových komínů Nezvyklé provedení komínové konstrukce Levý průduch vede (nasává) vzduch teplotou nezměněna barva materiálu Pravý průduch vede spaliny teplotou změněna barva materiálu Velmi časté amatérské komínové konstrukce nefungující dvojprůduch

30 Lidová tvořivost

31 Lidová tvořivost u podnikatelů

32 Výměna spotřebiče paliv bez součinnosti s kominíkem

33 Nesmyslnost Tzv. komínové regulátorů regulátory na komíně

34 Proč je nutné provádět změny v technických normách POŠKOZENÁ HLINÍKOVÁ KOMÍNOVÁ VLOŽKA SPALINAMI KONDENZAČNÍHO KOTLE NA PLYNNÁ PALIVA

35 Kondenzace spalin následky

36 V rozporu se zdravým rozumem, novostavba rodinného domku Unikátnířešení přetlakového odvodu spalin na fasádu. Prodloužení novodurovou trubkou pro odpady.

37 Nevyhovujícířešení odvodu spalin

38 Přišla zima kupodivu padá sníh. Kdo to měl tušit - snad projektant?

39 Nevyhovujícířešení odvodu spalin Vyústění odvodu spalin do prostoru krytého zádveří hlavního vchodu bytového domu, řešení pouze pro otrlé!?

40 Nevyhovujícířešení odvodu spalin Exkluzivní kuřácký koutek s možností intenzivní inhalace odcházejících spalin!?

41 Projekční a realizační chyby systémových komínů DĚKUJI ZA POZORNOST Ing. Jaroslav Schön Zbigniew Adamus
