1 Manuál ADU895-H V leden 2012

2 Referenční specifikace konstrukce USB Combo modemu AnyDATA Copyright 2011 AnyDATA Corp. Všechna práva vyhrazena. Bez předchozího souhlasu společnosti AnyDATA Corp se nesmí žádná část tohoto dokumentu stát předmětem distribuce, komunikace, reprodukce či přenosu, a to za žádným účelem, v žádné formě a žádným prostředkem, ať elektronickým, mechanickým či jiným. Tento dokument může být bez předchozího upozornění revidován. Před uvedením modemu do provozu si prostudujte tento návod a uložte jej pro případ potřeby v pozdější době Kontaktní adresa AnyData Corporation (Korea) , Gwanyang-dong, Dongan_gu, Anyang City, Kyunggi-do Korea info_kr@anydata.com Rep: Fax: Wireless Solutions for a Smarter World 2/36

3 Obsah 1 Bezpečnostní opatření Modem Minimální požadavky Základní použití Úvod Windows Nainstalování a odinstalování aplikace Windows XP Instalace Windows Vista a Windows Instalace Odinstalace Spuštění a ukončení aplikace Hlavní okno aplikace AnyDATA ADU895-H Okno Konfigurace v aplikaci AnyDATA ADU895-H Karta O aplikaci Tlačítko základních nastavení Macintosh Instalace, nastavení sítě a odinstalování aplikace Instalace Automatické nastavení předvolby sítě Manuální nastavení předvoleb sítě Spuštění a ukončení aplikace Hlavní okno aplikace AnyDATA ADU895-H Okno Konfigurace v aplikaci AnyDATA ADU895-H Karta O aplikaci Tlačítko základních nastavení Varování CHYBA MAC RAS Řešení problémů Specifikace Wireless Solutions for a Smarter World 3/36

4 1 Bezpečnostní opatření 1.1 Modem 1) Nerozebírejte modem ani nepájejte kontakty. Hrozí nebezpečí požáru, poranění, úrazu elektrickým proudem nebo poruchy. 2) Chraňte modem před vodou. Nepoužívejte modem na místech, kde mohou navlhnout. 3) Nepoužívejte nebo nenechávejte modem na místech s vysokou teplotou, například blízko ohně nebo topného tělesa nebo na místech vystavených přímému slunečnímu svitu nebo v autech vystavených slunečnímu žáru. Mohlo by dojít k tepelné deformaci, poruše nebo zhoršení výkonu. 4) Nepoužívejte na místech, jako jsou například benzínové stanice, kde hrozí nebezpečí požáru nebo exploze. Použití na prašných místech nebo na místech, kde jsou přítomny hořlavé plyny, jako je propan nebo benzínové páry, může vyvolat explozi nebo požár. 5) Neodhazujte modem ani jej nevystavujte silným nárazům. Může dojít k poškození a poruše zařízení. 6) Držte mimo dosah malých dětí a nemluvňat. Mohlo by dojít k náhodnému polknutí nebo poranění. 7) Modem nebo neukládejte na vlhkých nebo prašných místech nebo v horkých prostorách Takové uložení může způsobit poruchu. 8) Vypněte modem na místech, kde je použití takových zařízení zakázáno, například v letadlech nebo v nemocnicích. Mohlo by dojít k rušení elektronických zařízení nebo lékařských přístrojů. 9) V blízkosti přesných elektronických zařízení nebo zařízení, která používají slabý elektronický signál, vypněte PC, ke kterému je připojen modem. Modem by mohl narušit funkci těchto zařízení. Poznámka Pro instalaci ovladačů a obslužného softwaru je nutné mít na počítači přidělena práva administratora Wireless Solutions for a Smarter World 4/36

5 Poznámka: Obrázky jsou pouze informativní a mohou se lišit podle verze a jazykové mutace Vašeho operačního systému a podle verze obslužnéhoprogramu. Ilustrační instalace je pro operační systém Windows XP CZ SP3 (resp. Windows Vista CZ 32bit SP2 a Windows 7 CZ 32bit) a verzi obslužného programu Minimální požadavky Položka Požadavek Laptop Laptop se slotem USB / 34 OS Windows XP(Service Pack 3) Windows VISTA (Service Pack 2) Windows 7 Macintosh 10.5/10.6/10.7 Paměť 128MB nebo větší Harddisk 50MB nebo větší volná kapacita Displej doporučené rozlišení 800 x 600 nebo větší Wireless Solutions for a Smarter World 5/36

6 3 Základní použití 3.1 Úvod PWR LED IDLE/BUSY LED Kryt antény Konektor USB Tato kontrolka LED svítí v případě, že je zařízení napájeno. [Svítí] Nečinný stav [Bliká] Probíhá datový přenos [Nesvítí] Síť není dostupná Po otevření krytu můžete připojit externí anténu. Můžete použít pro připojení k PC. Wireless Solutions for a Smarter World 6/36

7 4. Windows 4.1 Nainstalování a odinstalování aplikace Pro instalaci ovladačů a obslužného softwaru je nutné mít na počítači přidělena práva administratora Windows XP Instalace 1) Připojte k PC modem a postupujte dle následujících pokynů. V případě, že nedojde k automatickému spuštění instalace, klikněte na soubor StartCD.exe v nově nainstalovaném AnyData CD-ROM zařízení 2) Klikněte na tlačítko Instalovat (Install) pro zahájení instalace. Wireless Solutions for a Smarter World 7/36

8 3) Klikněte na tlačítko Dokončit (Finish) pro dokončení instalace. 4) Po dokončení instalace vám bude doporučeno restartovat počítač (Reboot now). Můžete vybrat možnost Restartovat manuálně později (I want to manually reboot later) pro manuální restartování počítače. Wireless Solutions for a Smarter World 8/36

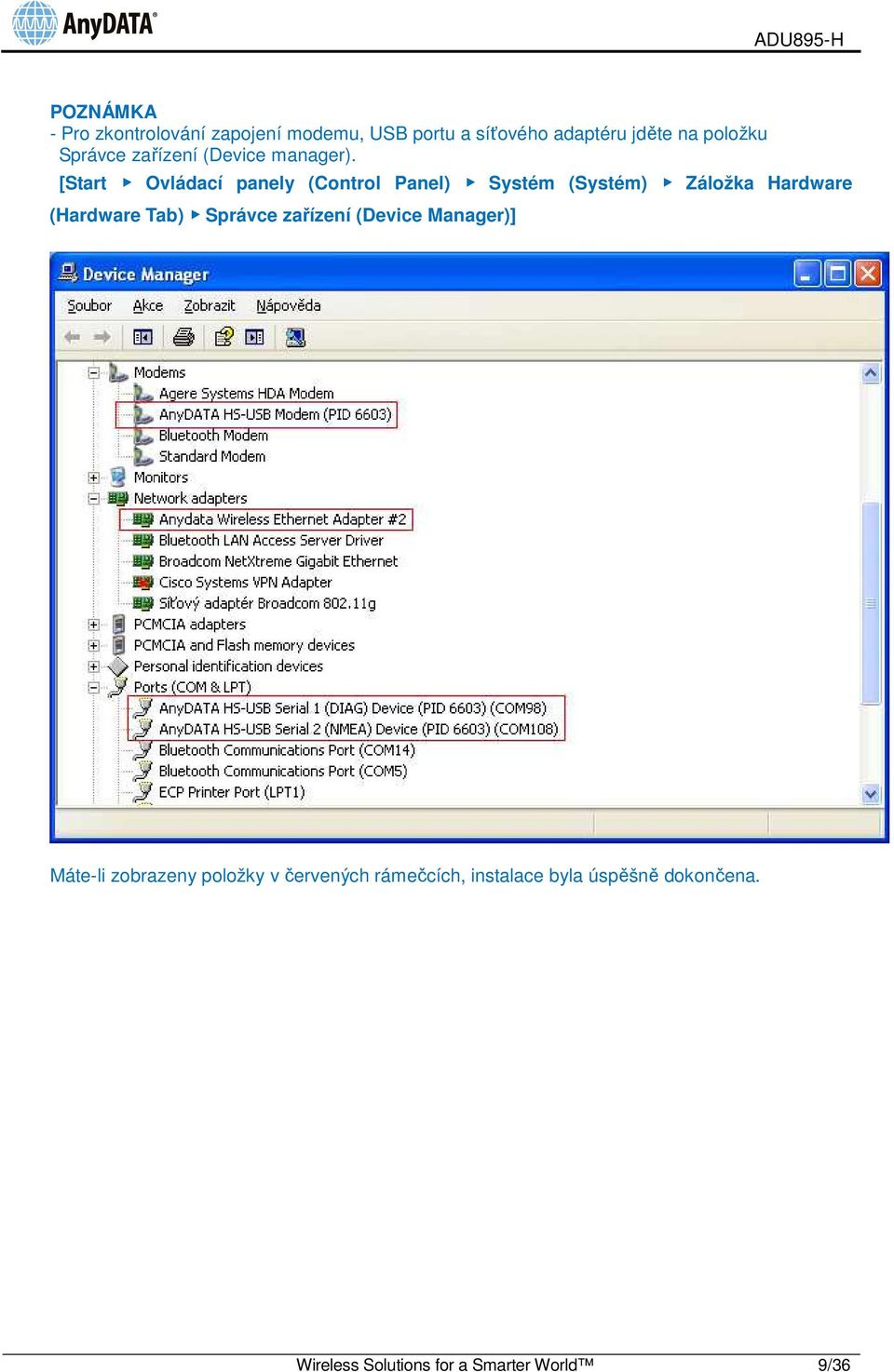

9 POZNÁMKA - Pro zkontrolování zapojení modemu, USB portu a síťového adaptéru jděte na položku Správce zařízení (Device manager). [Start Ovládací panely (Control Panel) Systém (Systém) Záložka Hardware (Hardware Tab) Správce zařízení (Device Manager)] Máte-li zobrazeny položky v červených rámečcích, instalace byla úspěšně dokončena. Wireless Solutions for a Smarter World 9/36

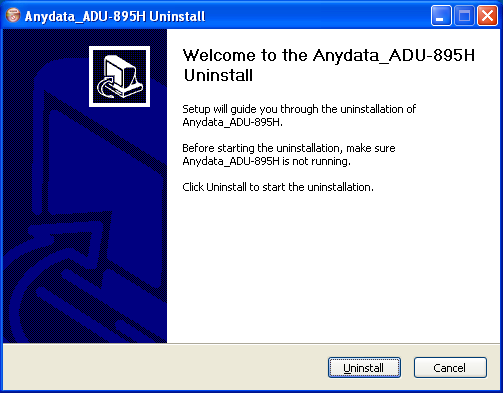

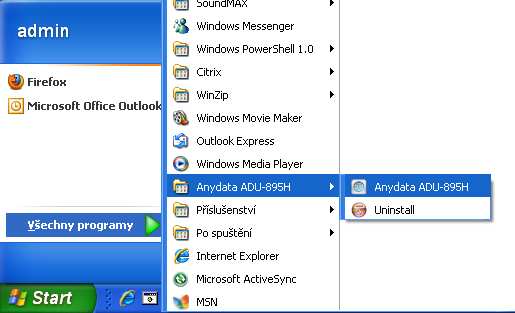

10 Odinstalace 1) Start Programy AnyDATA ADU895-H Uninstall 2) Pro zahájení odinstalování klikněte na tlačítko Odinstalovat (Uninstall). 3) Po dokončení odinstalování ovladače vám bude doporučeno restartovat počítač. Wireless Solutions for a Smarter World 10/36

11 Můžete vybrat možnost Restartovat manuálně později (I want to manually reboot later) pro manuální restartování počítače Wireless Solutions for a Smarter World 11/36

12 4.1.2 Windows Vista a Windows Instalace 1) Připojte modem k PC a postupujte podle následujících pokynů. 2) Klikněte na tlačítko Run Launcher.exe v červeném rámečku dole. V případě, že nedojde k automatickému spuštění instalace, klikněte na soubor StartCD.exe v nově nainstalovaném AnyData CD-ROM zařízení 3) Klikněte na tlačítko Instalovat (Install) pro zahájení instalace. Wireless Solutions for a Smarter World 12/36

13 4) Klikněte na tlačítko Dokončit (Finish) pro dokončení instalace. 5) Po dokončení instalace vám bude doporučeno restartovat počítač (Reboot now). Můžete vybrat možnost Restartovat manuálně později (I want to manually reboot later) pro manuální restartování počítače. Wireless Solutions for a Smarter World 13/36

14 POZNÁMKA - Pro zkontrolování zapojení modemu, USB portu a síťového adaptéru jděte na položku Správce zařízení (Device manager). [Start Ovládací panely (Control Panel) Systém (Systém) Záložka Hardware (Hardware Tab) Správce zařízení (Device Manager)] Máte-li zobrazeny položky v červených rámečcích, instalace byla úspěšně dokončena Wireless Solutions for a Smarter World 14/36

15 Odinstalace 1) Start Všechny programy AnyDATA ADU895-H Uninstall 2) Pro zahájení odinstalování klikněte na tlačítko Odinstalovat (Uninstall). Wireless Solutions for a Smarter World 15/36

16 3) Pro dokončení odinstalování klikněte na tlačítko Dokončit (Finish). 4) Po dokončení instalace vám bude doporučeno restartovat počítač (Reboot now). Můžete vybrat možnost Restartovat manuálně později (I want to manually reboot later) pro manuální restartování počítače Wireless Solutions for a Smarter World 16/36

17 4.2 Spuštění a ukončení aplikace Pro spuštění aplikace AnyDATA ADU895-H dvakrát klikněte na ikonu obrazovce počítače na Pro ukončení aplikace AnyDATA ADU895-H klikněte na tlačítko AnyDATA ADU895-H. v hlavním okně aplikace - Při prvním spuštění se zobrazí okno pro konfiguraci nastavení připojení k datové síti. - Zadejte vaše přihlašovací jméno a heslo nebo to proveďte později v položce Manual settings (Ruční nastavení). Pro optimální funkčnost modemu doporučujeme pouze vyplnit přihlašovací údaje v polích Login a Password a ostatní nastavení ponechat ve výchozím stavu Wireless Solutions for a Smarter World 17/36

18 4.2.1 Hlavní okno aplikace AnyDATA ADU895-H Indikátor síly signálu Konfigurační tlačítko Minimalizační tlačítko Zavírací tlačítko Název poskytovatele Informace Připojovací tlačítko Zobrazuje sílu rádiového signálu. Otevírá konfigurační okno. Minimalizuje aplikaci AnyDATA ADU895-H na lištu. Ukončí aplikaci AnyDATA ADU895-H. Zobrazuje název poskytovatele sítě. Zobrazuje různé informace. Připojí modem k internetu Wireless Solutions for a Smarter World 18/36

19 Okno Konfigurace v aplikaci AnyDATA ADU895-H Pro otevření okna Konfigurace klepněte na tlačítko v hlavním okně aplikace Karta O aplikaci V okně Konfigurace klepněte na tlačítko karty O aplikaci Informační tlačítko Vždy nahoře Verze Správce připojení Verze modemu Domovská stránka Pro zobrazení aplikace AnyDATA ADU895-H vždy nad ostatními okny. Zobrazuje verzi Správce připojení. Zobrazuje verzi modemu. Zobrazuje adresu domovské stránky výrobce. Wireless Solutions for a Smarter World 19/36

20 Tlačítko základních nastavení V okně Konfigurace klepněte na tlačítko karty Základní nastavení Tlačítko základních nastavení Informace Verze změny Zadejte uživatelské jméno, heslo a číslo služby pro připojení k internetu. Vyberte, zda je použita síť s verzí změny reva. Doporučujeme toto nastavení neměnit POZNÁMKA Podrobnější informace získáte od svého poskytovatele síťových služeb Wireless Solutions for a Smarter World 20/36

21 5. Macintosh 5.1 Instalace, nastavení sítě a odinstalování aplikace Instalace 1) Připojte modem k počítači a postupujte podle následujících pokynů. 2) Otevřete jednotku na pracovní ploše. 3) Spusťte AnyDATA ADU895-H.mpkg. 4) Přečtěte si úvod a klikněte na tlačítko Pokračovat (Continue). Wireless Solutions for a Smarter World 21/36

22 5) Zkontrolujte cíl instalace a klikněte na tlačítko Pokračovat (Continue) 6) Zkontrolujte typ instalace a klikněte na tlačítko Instalovat (Install) pro nainstalování aplikace. Wireless Solutions for a Smarter World 22/36

23 7) Klikněte na tlačítko Zavřít (Close) pro dokončení instalace. Wireless Solutions for a Smarter World 23/36

24 Automatické nastavení předvolby sítě Spusťte soubor v v nabídce /Applications/. -Klikněte na tlačítko Přeference sítě (Network preferences) Pokud se neobjeví výše zobrazená obrazovka, je nutné síťová připojení nastavit manuálně podle následující kapitoly. 1) Klikněte na tlačítko Použít (Apply). POZNÁMKA Všechny hodnoty vyžadující nastavení se nastaví automaticky a důrazně nedoporučujeme odinstalovávat automaticky vytvořená síťová rozhraní Wireless Solutions for a Smarter World 24/36

25 Manuální nastavení předvoleb sítě Nedoporučuje se vytvářet síťové rozhraní manuálně. 1) Pokud je na pracovní ploše jednotka odstraňte ji prosím. 2) Spusťte soubor/aplikaci. 3) Klepněte na ikonu. Wireless Solutions for a Smarter World 25/36

26 4) Klepněte na tlačítko + označené na obrázku červeným rámečkem. Wireless Solutions for a Smarter World 26/36

27 5) Vytvořte všechna rozhraní uvedená v následujícím seznamu. - AnyDATA Products (enxx) - AnyDATA Products (usbmodemxxxxx) 6)Po zkontrolování přidané služby v rámečku klikněte na tlačítko Použít (Apply). Wireless Solutions for a Smarter World 27/36

28 5.1.2 Odinstalace Odstraňte soubor v nabídce /Applications/. 5.2 Spuštění a ukončení aplikace Pro spuštění aplikace AnyDATA ADU895-H poklepejte na ikonu souboru vnabídce /Applications/. Pro ukončení aplikace AnyDATA ADU895-H klepněte na tlačítko AnyDATA ADU895-H. v hlavním okně aplikace - Při prvním spuštění se zobrazí okno pro připojení k síti CDMA. Přihlašovací údaje k síti CDMA získáte od svého provozovatele síťových služeb - Zadejte vaše přihlašovací jméno a heslo nebo to proveďte později v položce Manual settings (Ruční nastavení). Pro optimální funkčnost modemu doporučujeme pouze vyplnit přihlašovací údaje v polích Login a Password a ostatní nastavení ponechat ve výchozím stavu Wireless Solutions for a Smarter World 28/36

29 5.2.1 Hlavní okno aplikace AnyDATA ADU895-H Indikátor síly signálu Konfigurační tlačítko Minimalizační tlačítko Zavírací tlačítko Název poskytovatele Informace Připojovací tlačítko Zobrazuje sílu rádiového signálu. Otevírá konfigurační okno. Minimalizuje aplikaci AnyDATA ADU895-H na lištu. Ukončí aplikaci AnyDATA ADU895-H. Zobrazuje název poskytovatele sítě. Zobrazuje různé informace. Připojí modem k internetu Wireless Solutions for a Smarter World 29/36

30 Okno Konfigurace v aplikaci AnyDATA ADU895-H Pro otevření okna Konfigurace klepněte na tlačítko v hlavním okně aplikace Karta O aplikaci V okně Konfigurace klepněte na tlačítko karty O aplikaci Informační tlačítko Vždy nahoře Verze Správce připojení Verze modemu Domovská stránka Pro zobrazení aplikace AnyDATA ADU895-H vždy nad ostatními okny. Zobrazuje verzi Správce připojení. Zobrazuje verzi modemu. Zobrazuje adresu domovské stránky výrobce. Wireless Solutions for a Smarter World 30/36

31 Tlačítko základních nastavení V okně Konfigurace klepněte na tlačítko karty Základní nastavení Tlačítko základních nastavení Informace Verze změny Zadejte uživatelské jméno, heslo a číslo služby pro připojení k internetu. Vyberte, zda je použita síť s verzí změny reva. Doporučujeme toto nastavení neměnit POZNÁMKA Podrobnější informace získáte od svého poskytovatele síťových služeb Wireless Solutions for a Smarter World 31/36

32 5.3 Varování CHYBA MAC RAS Pokud uživatel po manuálním odinstalování síťového rozhraní spustí aplikaci klikne na tlačítko Connect, objeví se výše uvedené chybové hlášení. V takovém případě postupujte prosim dle kapitoly a 6. Řešení problémů Ot.: Nemohu se připojit k internetu. Odp.: Zkontrolujte prosím položky User name (Uživatelské jméno), Password (Heslo) a Service number (Vytáčené číslo) v nastavení sítě CDMA. Více informací o správném uživatelském jménu, heslu a číslu služby získáte u svého poskytovatele služby. Ot.: Internetové připojení má slabý signál a často se odpojuje. Odp.: Síť je v nestabilním stavu. Snažte se najít jiné místo a potom zkuste připojení znovu. Rychlost modemu se také může zpomalit, pokud se dotýkáte USB nebo ho blokujete rukou nebo tělem. Dávejte prosím pozor a nedotýkejte se modemu rukou ani jinou částí těla. Ot: Žádná ikona na obrazovce není aktivní. Odp.: Zkontrolujte prosím, zda je port správně nastavený pro komunikaci mezi počítačem a modemem. Restartujte počítač Ot.: Obslužný program nefunguje. Odp.: Odpojte prosím a znovu připojte modem do USB portu. Ot: Lze použít modem i k hlasovým hovorům? Odp: Nelze, modem nepodporuje přenos hlasu. Wireless Solutions for a Smarter World 32/36

33 7. Specifikace Frekvenční rozsah CDMA: ~ MHz Citlivost CDMA: méně než -104dBm Přenosová rychlost CDMA: 3,1 Mbps max / 1,8 Mbps max (download/upload) Vnější rozměry 34 X 86,15 X 10.9mm (mm) Hmotnost 32 g Vysílací výkon maximálně 0,32W Provozní teplota Relativní vlhkost -20 ~ +50 stupňů Celsia 5% - 90% Systémové požadavky Softwarová specifikace Windows XP/Vista/7 Mac OS USB port 128 MB RAM IS-95 A/B, IS-98A, IS-637A, IS-707A, IS-2000 IS-835, IS-856, IS-866, IS-890 Wireless Solutions for a Smarter World 33/36

34 Declaration of Conformity MANUFACTURER : AnyDATA.Korea Inc , Kwanyang-dong, Dongan-gu, Anyang City, Gyunggi-do. Korea MODEL : ADU895-H (USB Data Modem) We hereby declare that [all essential radio test suites have been carried out and that] the above named product is in conformity to all the essential requirements of Directive 1999/5/EC. To which this declaration relates, is in conformity with the following standards and/or other normative documents. 1) Directive 1999/5/EC : Radio and Telecommunications Equipment(R & TTE) 73/23/EEC Low Voltage Directive(as amended) EN : A11: 2009 EN V4.2.1 EN V2.3.2 EN V1.1.1 Verified by PHOENIX TESTLAB GmbH Identification mark: (Notified Body number) MANUFACTURER S SIGNATURE : TITLE : International Marketing / Director Wireless Solutions for a Smarter World 34/36
