1 Bezdrátový PCI adaptér N Příručka k rychlé instalaci Verze 1.00 Vydání 1 Říjen 2007 Copyright Všechna práva vyhrazena.

2 Obsah Základní informace Instalace softwaru Instalace hardwaru Připojení k bezdrátové síti s technologií WPS Konfigurace stisknutím tlačítka Připojení k bezdrátové síti pomocí utility Zyxel Otevření utility Konfigurace WPS s vložením PIN kódu Manuální připojení k bezdrátové síti... 9 Poznámka pro uživatele Windows XP...11

3 Základní informace NWD310N je bezdrátová síťová karta určená pro stolní počítače. Karta podporuje technologii WPS (Wi-Fi Protected Setup, zabezpečené Wi-Fi nastavení). 1 Instalace softwaru Než zasunete kartu NWD310N do počítače, instalujte nejprve software z dodaného CD. Kartu NWD310N zatím nezasunujte. 1 Pokud jste již zasunuli kartu NWD310N do počítače, vyjměte ji. 2 Do CD-ROM mechaniky počítače založte dodané CD. 3 Když se objeví obrazovka níže, klinutím na Setup (nastavení) spusťte instalaci utility a ovladače. Jestliže se tato obrazovka neobjeví, najděte na CD disku soubor autorun.exe a dvojitě na něj klikněte. 1

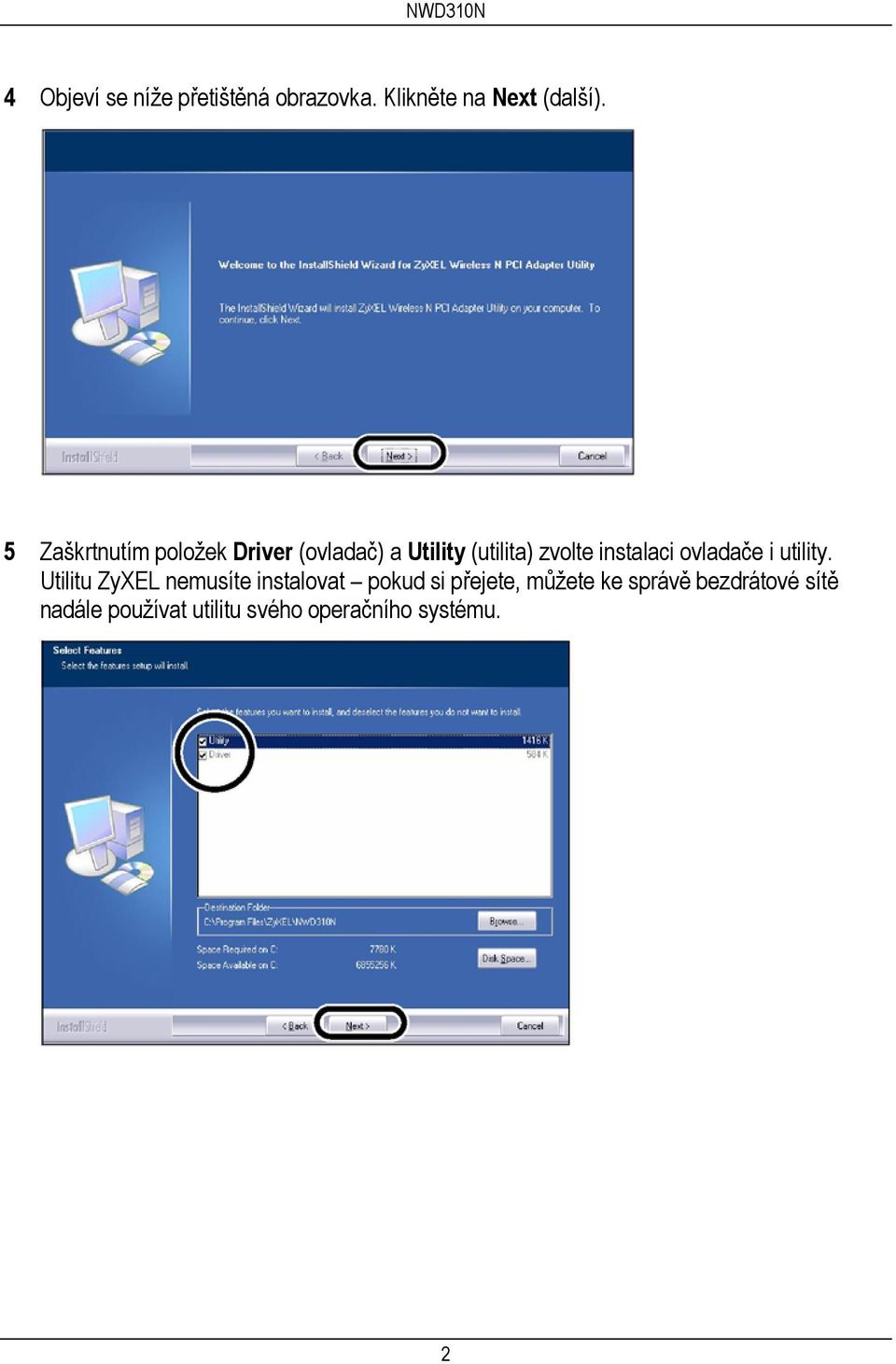

4 4 Objeví se níže přetištěná obrazovka. Klikněte na Next (další). 5 Zaškrtnutím položek Driver (ovladač) a Utility (utilita) zvolte instalaci ovladače i utility. Utilitu ZyXEL nemusíte instalovat pokud si přejete, můžete ke správě bezdrátové sítě nadále používat utilitu svého operačního systému. 2

5 6 Kliknutím na Install (instalovat) spusťte instalaci. Po instalaci utility ZyXEL je nutné vypnout počítač. Než budete pokračovat, uložte svou práci. 7 Až se objeví se následující obrazovka, zvolte položku No, I will restart my computer later (Ne, restartuji svůj počítač později). Počítač stejně musíte později vypnout kvůli instalaci hardwaru. Kliknutím na Finish (dokončit) ukončíte instalaci. 3

6 2 Instalace hardwaru Než zasunete kartu do počítače, instalujte nejprve software na dodaném CD. 1 Uložte svou práci a zavřete všechny aplikace. 2 Vypněte počítače a všechna další periferní zařízení (např. tiskárnu). 3 Vytáhněte napájecí šňůru počítače ze zásuvky. Při práci noste uzemňovací antistatický pásek na zápěstí (pokud ho máte) nebo se dotýkejte nějakého uzemněného kovového předmětu. 4 Sejměte kryt počítače a vyjměte kartu NWD310N z obalu. 5 Pokud jsou ke kartě připevněny antény, odšroubujte je. 6 Zasuňte kartu NWD310N do slotu PCI. Zkontrolujte, zda jsou kontakty karty správně zasunuty do slotu počítače (A). 4

7 7 Šroubkem zajistěte kartu NWD310N ve slotu počítače a namontujte zpět kryt počítače. 8 Na kartu přišroubujte antény. 9 Antény natočte směrem vzhůru. 10 Zasuňte napájecí šňůru počítače do zásuvky a zapněte počítač. Pokud je karta správně instalována, rozsvítí se LED kontrolka Link (spojení) na kartě. Pokud se po instalaci softwaru a instalaci karty NWD310N do počítače LED kontrolka Link (spojení) nerozsvítí, zkontrolujte, zda je karta v počítači správně instalována. 11 Zobrazí se dialogové okno Found New Hardware Wizard (průvodce připojením nového hardwaru). Zvolte Install the software automatically (recommended) (instalovat software automaticky (doporučeno)), klikněte na Next (další) a poté na Finish (dokončit). 5

8 3 Připojení k bezdrátové síti s technologií WPS Svůj počítač můžete do bezdrátové sítě přidat pomocí technologie WPS (Wi-Fi Protected Setup, zabezpečené Wi-Fi nastavení). Pokud chcete k připojení do bezdrátové sítě použít utilitu, přejděte ke kapitole 4.1. NWD310N podporuje dva způsoby bezpečného připojení: Konfigurace stisknutím tlačítka vytvoří bezpečné bezdrátové připojení jednoduše stisknutím tlačítka (viz kapitola 3.1). Konfigurace vložením PIN bezpečné bezdrátové připojení se vytvoří vložením PIN přístroje NWD310N na konfigurační obrazovce přístupového bodu (AP). Viz kapitola Konfigurace stisknutím tlačítka 1 Bezdrátový přístupový bod (AP) musí být zapnutý a v dosahu počítače. 2 V libovolném pořadí stiskněte tlačítko WPS na přístroji NWD310N a na svém bezdrátovém přístupovém bodě (na obrázku je použit jako příklad přístroj NWA570N). Druhé tlačítko musíte stisknout během 2 minut od stisku prvního tlačítka. Přístroj NWD310N má tlačítko WPS na krytu, další je k dispozici v konfigurační utilitě. Zařízení umožňující připojení pomocí WPS mají podobné tlačítko WPS. 3 Bezpečné propojení mezi bezdrátovým přístupovým bodem (AP) a přístrojem NWD310N proběhne automaticky. Připojení může trvat až dvě minuty. 4 Nyní se můžete bezdrátově připojit k internetu. 6

9 4 Připojení k bezdrátové síti pomocí utility Zyxel V této kapitole naleznete postup bezpečného připojení k přístupovému bodu pomocí technologie WPS a vložení PIN kódu přístroje. Dále zde naleznete pokyny, jak se manuálně připojit k bezdrátové síti. 4.1 Otevření utility 1 Po instalaci utility ZyXEL a zasunutí karty NWD310N do počítače se na systémové liště objeví ikonka (obvykle na spodní liště obrazovky). Dvojitě na ni klikněte. 2 Objeví se dialogové okno Link Info (informace o spojení). Pokud se ikonka neobjeví, odinstalujte a znovu nainstalujte utilitu ZyXEL. Pokyny k odinstalování utility naleznete v Uživatelské příručce. Karta NWD310N automaticky vyhledá dostupné sítě a pokud není daná síť zabezpečená, připojí se k ní. Nalezená bezdrátová síť ovšem nemusí být připojena k internetu. Jestliže má ikonka Jestliže má ikonka zelenou barvu, znamená to, že je počítač k bezdrátové síti připojen. červenou barvu, nejste k bezdrátové síti připojeni. 7

10 4.2 Konfigurace WPS s vložením PIN kódu 1 Klikněte na kartu Adapter (adaptér). 2 Objeví se obrazovka Adapter (adaptér) utility Zyxel. Zvolte WPS (Wi-Fi Protected Setup) (WPS, zabezpečné Wi-Fi nastavení) a poté PIN - Use this device s PIN (PIN použít PIN tohoto přístroje). Zapište si osmimístné číslo, které se zobrazí v šedivém poli ve vyskakovacím okně. Toto číslo budete muset později vložit na obrazovce WPS přístupového bodu. Volba PBC (Push button Configuration) (konfigurace stisknutím tlačítka) funguje stejně jako konfigurace stisknutím fyzického tlačítka WPS (pokud chcete použít raději tento způsob, nalistujte si kapitolu 3.1). Volba PIN - Use the PIN from the AP or Wireless Router (PIN použít PIN přístupového bodu nebo bezdrátového routeru) se používá, pokud chcete registrovat PIN přístupového bodu nebo bezdrátového routeru na přístroji NWD310N (informace o této možnosti naleznete v Uživatelské příručce). 8

11 3 Spusťte konfigurační utilitu přístupového bodu, přejděte na obrazovku s konfigurací nastavení WPS a vložte PIN přístroje NWD310N (na obrázku je uveden příklad s přístrojem NWA570N). 4 Na obrazovce Adapter (adaptér) klikněte na Start a na obrazovce WPS přístupového bodu klikněte na Apply (použít) nebo Start. Prodleva mezi kliknutím na uvedená tlačítka musí být kratší než dvě minuty. Přístupový bod rozpozná přístroj NWD310N a odešle k němu správné konfigurační parametry (celý proces může trvat až dvě minuty). Nyní může přístroj NWD310N bezpečně komunikovat s přístupovým bodem. 4.3 Manuální připojení k bezdrátové síti Podle následujících pokynů můžete bezdrátovou síť sami zvolit a připojit se k ní. 1 Klikněte dvojitě na ikonku. Objeví se obrazovka Link Info (informace o spojení) utility ZyXEL. Klikněte na kartu Site Survey (přehled sítí). 9

12 2 Zobrazí se Available Network List (seznam dostupných bezdrátových sítí). Ve sloupci SSID (Service Set Identity) naleznete jméno bezdrátové sítě. 3 Pokud není síť zabezpečená, objeví se u názvu sítě jedna z těchto ikonek: Pokud se jedná o zabezpečenou síť, objeví se u jejího názvu jedna z těchto ikonek: Zvolte síť, ke které se chcete připojit, a dvojitě klikněte na její název v seznamu. 4 Pokud síť nebyla zabezpečená, objeví se obrazovka Link Info (informace o spojení). Přejděte ke kroku 6. 5 Pokud byla síť zabezpečená, objeví se obrazovka s bezpečnostními údaji. Pro připojení k síti musíte vložit bezpečnostní údaje, které Vám sdělí síťový administrátor. Dbejte, abyste sdělené údaje vložili správně. 6 Chcete-li se připojit k internetu, otevřete webový prohlížeč a přejděte na libovolnou webovou adresu. Síť by měla být připojena k internetu. Pokud se webová stránka zobrazí správně, jste úspěšně připojeni k internetu. 10

13 Poznámka pro uživatele Windows XP Jestli chcete používat technologii Wireless Zero Configuration nulová konfigurace bezdrátového zařízení (WZC), klikněte pravým tlačítkem na ikonu a zvolte Use Windows Zero Configuration as Configuration utility (jako konfigurační utilitu použít technologii nulové konfigurace). Když budete chtít později utilitu ZyXEL opět aktivovat, klikněte pravým tlačítkem na ikonu a zvolte Use ZyXEL Utility as Configuration utility (jako konfigurační utilitu použít utilitu ZyXEL). Pokud chcete používat pouze WZC, ponechte při instalaci políčko utility ZyXEL nezaškrtnuté. Kde jsou k nahlédnutí certifikace výrobku 1 Přejděte na adresu 2 Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3 Otevřete požadovanou certifikaci. 11
