SYSTÉMOVÁ TECHNIKA BUDOV

Transkript

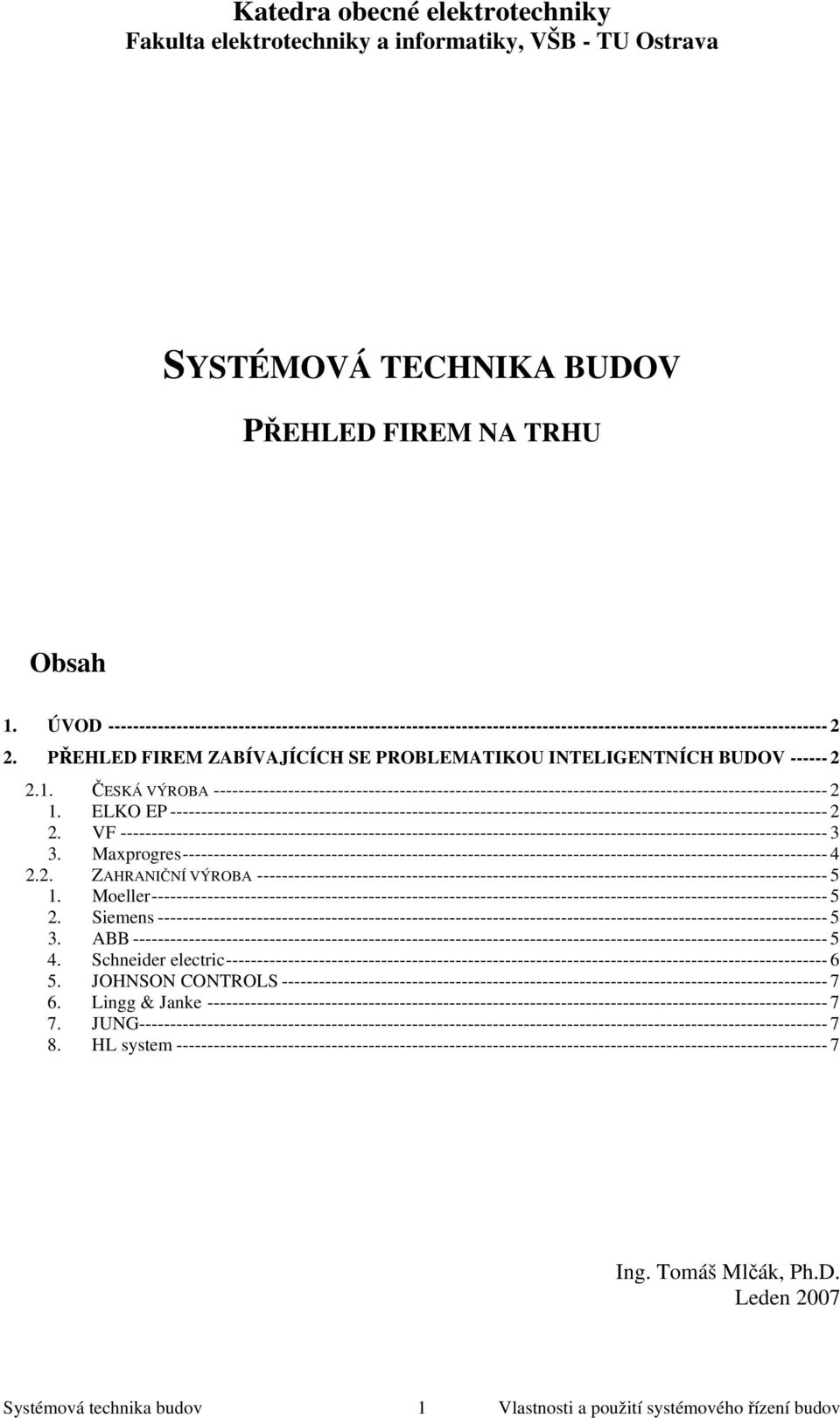

1 Katedra obecné elektrotechniky Fakulta elektrotechniky a informatiky, VŠB - TU Ostrava SYSTÉMOVÁ TECHNIKA BUDOV PŘEHLED FIREM NA TRHU Obsah 1. ÚVOD PŘEHLED FIREM ZABÍVAJÍCÍCH SE PROBLEMATIKOU INTELIGENTNÍCH BUDOV ČESKÁ VÝROBA ELKO EP VF Maxprogres ZAHRANIČNÍ VÝROBA Moeller Siemens ABB Schneider electric JOHNSON CONTROLS Lingg & Janke JUNG HL system Ing. Tomáš Mlčák, Ph.D. Leden 2007 Systémová technika budov 1 Vlastnosti a použití systémového řízení budov

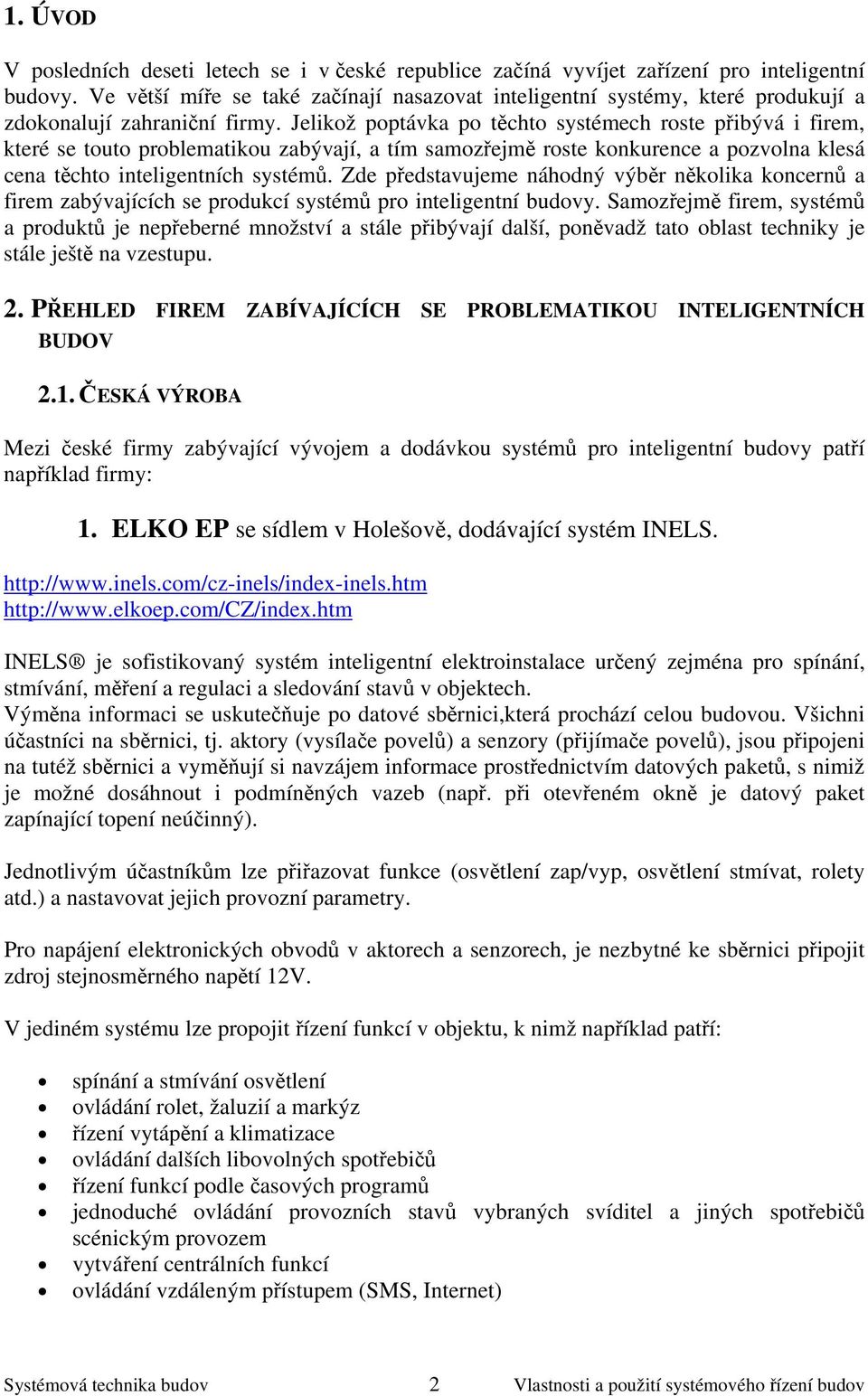

2 1. ÚVOD V posledních deseti letech se i v české republice začíná vyvíjet zařízení pro inteligentní budovy. Ve větší míře se také začínají nasazovat inteligentní systémy, které produkují a zdokonalují zahraniční firmy. Jelikož poptávka po těchto systémech roste přibývá i firem, které se touto problematikou zabývají, a tím samozřejmě roste konkurence a pozvolna klesá cena těchto inteligentních systémů. Zde představujeme náhodný výběr několika koncernů a firem zabývajících se produkcí systémů pro inteligentní budovy. Samozřejmě firem, systémů a produktů je nepřeberné množství a stále přibývají další, poněvadž tato oblast techniky je stále ještě na vzestupu. 2. PŘEHLED FIREM ZABÍVAJÍCÍCH SE PROBLEMATIKOU INTELIGENTNÍCH BUDOV 2.1. ČESKÁ VÝROBA Mezi české firmy zabývající vývojem a dodávkou systémů pro inteligentní budovy patří například firmy: 1. ELKO EP se sídlem v Holešově, dodávající systém INELS. INELS je sofistikovaný systém inteligentní elektroinstalace určený zejména pro spínání, stmívání, měření a regulaci a sledování stavů v objektech. Výměna informaci se uskutečňuje po datové sběrnici,která prochází celou budovou. Všichni účastníci na sběrnici, tj. aktory (vysílače povelů) a senzory (přijímače povelů), jsou připojeni na tutéž sběrnici a vyměňují si navzájem informace prostřednictvím datových paketů, s nimiž je možné dosáhnout i podmíněných vazeb (např. při otevřeném okně je datový paket zapínající topení neúčinný). Jednotlivým účastníkům lze přiřazovat funkce (osvětlení zap/vyp, osvětlení stmívat, rolety atd.) a nastavovat jejich provozní parametry. Pro napájení elektronických obvodů v aktorech a senzorech, je nezbytné ke sběrnici připojit zdroj stejnosměrného napětí 12V. V jediném systému lze propojit řízení funkcí v objektu, k nimž například patří: spínání a stmívání osvětlení ovládání rolet, žaluzií a markýz řízení vytápění a klimatizace ovládání dalších libovolných spotřebičů řízení funkcí podle časových programů jednoduché ovládání provozních stavů vybraných svíditel a jiných spotřebičů scénickým provozem vytváření centrálních funkcí ovládání vzdáleným přístupem (SMS, Internet) Systémová technika budov 2 Vlastnosti a použití systémového řízení budov

3 vizualizace požadovaných funkcí možnost protokolovat události v rámci systému je integrována elektrická zabezpečovací signalizace 2. VF Naše práce spočívá v dodávce kompletních technických řešení, které jsou pro každou budovu a způsob provozu odlišné. Jedná se o individuální zakázkový přístup ke každému našemu odběrateli. Námi navržené přístroje, zařízení a ostatní materiál jsou při realizaci vždy dodány včetně práce spočívající v montáži zařízení, vyzkoušení a jeho uvedení do provozu včetně nezbytných kontrolních činností. Zajišťujeme pro námi realizované budovy celou dodavatelskou linii s důrazem na odpovídající technickou kvalitu, která musí být přínosná nejen pro koncového zákazníka z hlediska ceny, ale zároveň i pro nás z hlediska nákladů na reklamace. Od tvorby zadání až po předání zakázky včetně nezbytných revizí a samozřejmě s dokumentací skutečného provedení máme na mysli nejen vysokou úroveň technického řešení, ale zároveň ekonomickou výhodnost v době provozu. Z těchto důvodů se naše práce odlišuje od klasické obchodní organizace a jsme rádi pokud máme s naším zákazníkem na tyto věci stejný názor. Z ohledem na výše zmíněné skutečnosti nás může oslovit široké spektrum různě ekonomicky silných zákazníků, pro které najdeme technické řešení maximálně vyhovující různorodým požadavkům. Naším cílem je aby byl spokojený zákazník i my. instabus EIB je inteligentní systém určený především pro spínání, regulaci, měření, sledování stavů a předávání hlášení v budovách. Výměna informací se uskutečňuje po dvouvodičové datové sběrnici, která v podobě kabelu prochází celou budovou a lze ji klást souběžně se silovým vedením. Všichni účastníci na sběrnici - aktory (přijímače povelů) a senzory (vysílače povelů) - jsou připojeni na tutéž sběrnici a vyměňují si navzájem informace prostřednictvím datových telegramů, s nimiž je možné dosáhnout i určitých podmíněných vazeb (např. při otevřeném okně je telegram zapínající topení neúčinný). Systém nemá žádný centrální řídící počítač; inteligence je vložena do každého jednotlivého účastníka v podobě vlastního mikroprocesoru. Sběrnicový kabel lze větvit a rozbočovat způsoby běžnými u silové instalace v budovách, není nutné používat zakončovací rezistor a vedení nesmí být spojeno do uzavřeného kruhu. Jednotlivým účastníkům lze libovolně přiřazovat adresy (v rámci určitých pravidel), přiřazovat aplikace (osvětlení zap/vyp, osvětlení stmívat, žaluzie apod.) a nastavovat jejich provozní parametry. Každý senzor nebo aktor se skládá z účastnického vazebního členu a z koncového uživatelského modulu (tlačítko apod.). Účastnický vazební člen zabezpečuje komunikaci po datové sběrnici. Pro napájení elektronických obvodů v účastnickém vazebním členu je nutné ke sběrnici připojit zdroj stejnosměrného napětí 24V. Jeden pár sběrnicového kabelu potom plní dva úkoly - přenáší datové telegramy a napájí jednotlivé účastníky. Systémová technika budov 3 Vlastnosti a použití systémového řízení budov

4 Česká firma zabývající se komplexním řešením inteligentních budov: 3. Maxprogres Inteligentní budovy se stávají postupně nezbytností ve všech vyspělých státech, kde informace jsou hlavním produktem lidské činnosti. Budovy získávají elektronickou inteligenci, která umožňuje provádět řadu technických úkonů automaticky bez účasti člověka podle naprogramovaného režimu nebo v případě potřeby aktivovat tyto funkce na dálku za použití nejmodernějších komunikačních prostředků. Inteligentní budovy jsou mimořádně perspektivní, protože je lze definovat jako budovy s integrovaným managementem, tj. se sjednocenými systémy technického managementu (technika prostředí, komunikační technika, energetický management), problémového managementu (zpracování telefonických hovorů, pomocný servis), správy budov (plánování, pronájem, leasing, inventář, stěhování), služeb (telefonní centrála, příjem, kancelářské služby, úklid) a bezpečnosti (vstupní kontrola, alarm, požární ochrana, videodozor). Společnost MAXPROGRES, s.r.o. nabízí svým klientů vždy takové řešení koncepce inteligentní budovy, které plně respektuje jejich finanční sílu, prostředí a lokalitu, ekonomiku provozu a návratnost vynaložených prostředků. Kontrola, správa a řízení námi navržených objektů umožňuje provádět správu více budov z jednoho místa i vzdáleného pomocí internetu a zásadním způsobem ovlivňuje ekonomiku jejich využití a správy. Systémová technika budov 4 Vlastnosti a použití systémového řízení budov

5 2.2. ZAHRANIČNÍ VÝROBA V zahraničí je to řada firem zabývajících se oblastí domovních instalací, například firmy: 1. Moeller Systém moderní elektrické instalace Xcomfort zajišťuje pohodlí a bezpečí Vašeho domova. Dopřejte si pohodlné spínání či stmívání osvětlení, komfortní řízení vytápění, ovládání žaluzií, rolet nebo garážových vrat a ostatních spotřebičů dálkovým ovládačem nebo bezdrátovými nástěnnými tlačítky. Jistě oceníte i možnost centrálního vypnutí osvětlení a vybraných elektrospotřebičů např. při odchodu z domu či ložnice nebo funkci simulace přítomnosti v domě, pokud jste právě na dovolené. Velmi příjemné je využití světelných scén, kdy se naprogramují různé kombinace intenzity osvětlení jednotlivých svítidel v místnosti např. pro sledování televize, čtení knihy, posezení s přáteli. Před příjezdem domů můžete komunikovat s Vašim domem pomocí mobilního telefonu a na dálku si tak zajistit příjemnou pohodu aktivovat vytápění na komfortní teplotu, případně zapnout saunu. 2. Siemens Systém GAMMA wave, s bezdrátovým radiovým přenosem, nám umožní využít všechny přednosti moderní elektroinstalace budov, bez nutnosti kladení nových kabelů. Sensory, aktory a pod. nepotřebují žádnou kabeláž. Systém GAMMA wave s bezdrátovým přenosem je obzvláště vhodný pro renovace, k rozšíření stávajících systémů, ale také pro nové instalace každého druhu. A přitom je bezdrátový rádiový přenos absolutně bezporuchový a bezproblémový. Vlastnosti: GAMMA wave je unikátní systém s obousměrným rádiovým přenosem, přístroje a komponenty systému obsahují vysílače i přijímače. GAMMA wave je založen na novém jednotném standardu pro systémovou techniku budov KNX, který využívá vyhrazené frekvenční pásmo 868 MHz. Sběr provozních údajů a systémy nouzového volání Produkty jiných divizí Siemens nebo produkty jiných výrobců, založené na standardu KNX. 3. ABB Systém ABB i-bus přináší do bytových i nebytových staveb přednosti nejmodernější řídící techniky. Paralelně s vedením 230 V se klade i vedení datové sběrnice i-busu a na něj se pak napojují jednotlivé senzory a akční členy. Pomocí nich lze následně řešit regulaci osvětlení, Systémová technika budov 5 Vlastnosti a použití systémového řízení budov

6 vytápění, chlazení, větrání, ovládaní žaluzií, zabezpečení budov apod. Po dokončení instalace je celý systém naprogramován dle přání zákazníka s tím, že veškeré funkce lze snadno pozměnit, či doplnit systém o nové přístroje. Bydlení se tak stává pohodlnějším a zároveň hospodárnějším. Systém EIB se již stává standardním provedením elektroinstalace nejen pro rodinné domy, ale také pro velká obchodní centra. 4. Schneider Electric V současné době je na světovém trhu velké množství spolehlivých technologií pro řízení budov. Významnou měrou se na rozvoji tohoto oboru podílí zejména rozvoj internetových technologií, snižování cen počítačových procesorů a prudký nárůst požadavků na rychlé a přesné zpracovávání dat. Je rovněž zajímavým, statisticky podloženým údajem, že většina lidí tráví v budovách různého typu přibližně 90 % svého života. V této dynamicky se rozvíjející oblasti ale naleznete velmi málo firem, které mají tak komplexní nabídku jako naše společnost. Moderní inteligentní budova by měla obsahovat řídicí systémy a technologie, vzájemně provázané a spolupracující tak, aby poskytovaly: komfort, pohodlí, bezpečnost a zdravé prostředí pro uživatele budovy úspory energií a provozních nákladů pro majitele budovy snadné ovládání a servis dokonalý přehled o stavu probíhajících procesů v budově Klíčovou vlastností technologií v budovách je právě kompatibilita řídicích systémů. Chcemeli, aby všechna zařízení spolu dokázala bezproblémově komunikovat, musí mluvit stejným jazykem (komunikačním protokolem). Za standardy komunikace považujeme LonWorks, Ethernet (TCP/IP) a Modbus. Jde o otevřené komunikační protokoly, které umožňují bezproblémovou komunikaci zařízení různých výrobců. Z pohledu výrobků a zařízení můžeme veškeré technologie v budově rozdělit do 4 základních skupin: a) Technické zařízení budov a silnoproudé systémy kotelny, výměníkové stanice, kogenerační jednotky nebo transformátory a systémy UPS. b) 2. Měření a regulace vytápění, vzduchotechnika, klimatizace nebo řízení osvětlení a ovládání žaluzií nebo rolet. c) 3. Slaboproudé a zabezpečovací systémy datové rozvodny, přístupové a kamerové systémy nebo systém protipožární ochrany EPS. d) 4. Transport a manipulace výtahy, čerpadla, ventilátory nebo dveřní a reklamní systémy. Systémová technika budov 6 Vlastnosti a použití systémového řízení budov

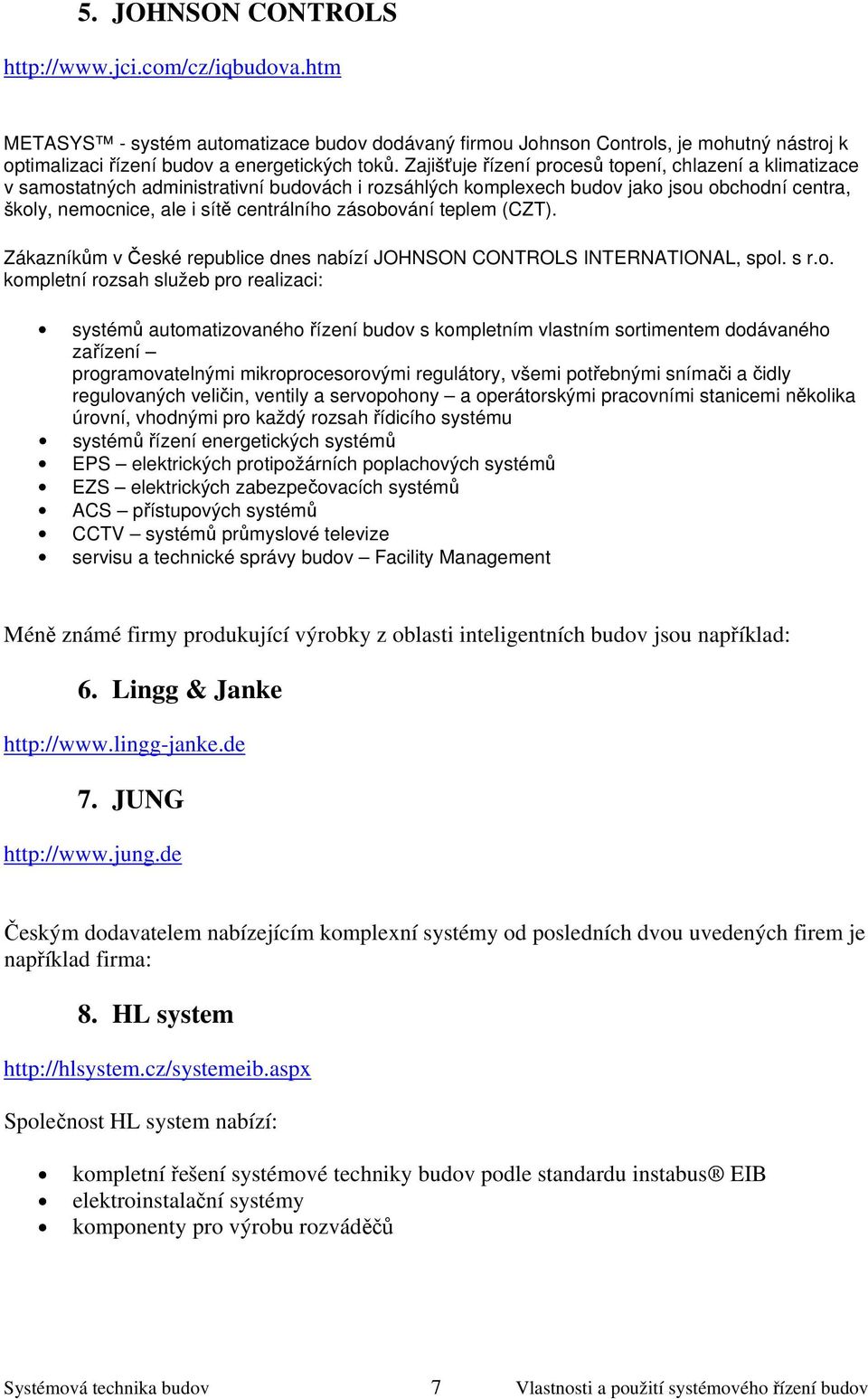

7 5. JOHNSON CONTROLS METASYS - systém automatizace budov dodávaný firmou Johnson Controls, je mohutný nástroj k optimalizaci řízení budov a energetických toků. Zajišťuje řízení procesů topení, chlazení a klimatizace v samostatných administrativní budovách i rozsáhlých komplexech budov jako jsou obchodní centra, školy, nemocnice, ale i sítě centrálního zásobování teplem (CZT). Zákazníkům v České republice dnes nabízí JOHNSON CONTROLS INTERNATIONAL, spol. s r.o. kompletní rozsah služeb pro realizaci: systémů automatizovaného řízení budov s kompletním vlastním sortimentem dodávaného zařízení programovatelnými mikroprocesorovými regulátory, všemi potřebnými snímači a čidly regulovaných veličin, ventily a servopohony a operátorskými pracovními stanicemi několika úrovní, vhodnými pro každý rozsah řídicího systému systémů řízení energetických systémů EPS elektrických protipožárních poplachových systémů EZS elektrických zabezpečovacích systémů ACS přístupových systémů CCTV systémů průmyslové televize servisu a technické správy budov Facility Management Méně známé firmy produkující výrobky z oblasti inteligentních budov jsou například: 6. Lingg & Janke 7. JUNG Českým dodavatelem nabízejícím komplexní systémy od posledních dvou uvedených firem je například firma: 8. HL system Společnost HL system nabízí: kompletní řešení systémové techniky budov podle standardu instabus EIB elektroinstalační systémy komponenty pro výrobu rozváděčů Systémová technika budov 7 Vlastnosti a použití systémového řízení budov
