1 Pomáhá zvýšit odolnost vůči útokům Průmyslová bezpečnost

2 Trendy Siemens řešení Aplikační příklady

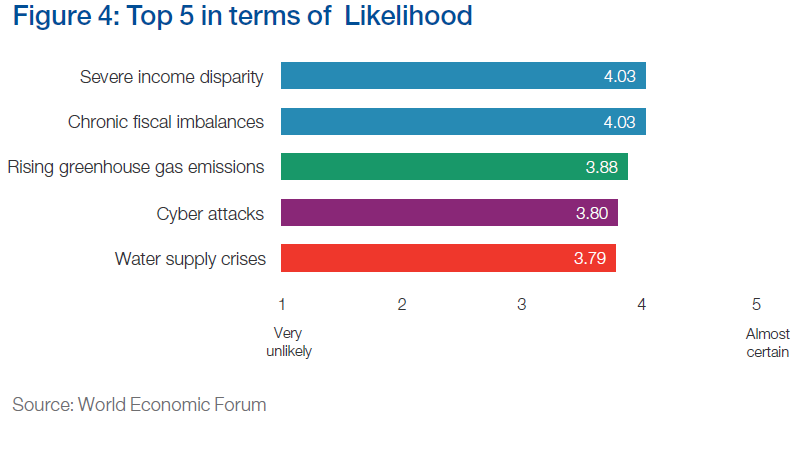

3 Trendy v bezpečnosti Svět je dnes více propojený než kdykoliv před tím Cloud Computing Trendy ovlivňující bezpečnost Zvýšená četnost mobilních zařízení Bezdrátové technologie Smart Grid Vzdálený přístup k jednotlivým strojům i celým provozům Mobilní aplikace Internet věcí The Internet of Things Source: World Economic Forum, 50 Global Risks

4 Řetěz bezpečnosti je tak silný, jako jeho nejslabší článek Bezpečnost může selhat z těchto důvodů Zaměstnanec Smartphone Laptop PC stanice Síťová infrastruktura Mobilní datová úschovna Tablet PC Počítačové centrum Pravidla a koncepce Tiskárna Produkční systém

5 Zprávy o zranitelnosti plní titulky novin Tlak na projektanty SCADA Útok na energetickou síť Stárnoucí průmyslové řídicí systémy se stávají stále více zranitelnými ke kyber útokům Dangerous Security Holes in U.S. Power Plant & Factory Software U.S. at Risk of Hack Attack German Source: V ICS-CERT fiskálním roce (od září 2011 do října 2012) ICS-CERT detekovalo 198 útoků na řídicí systémy v USA. Příchod hackerů: červ WANK a útok na NASA Červ WANK, jehož obětí se staly především NASA a americké Ministerstvo energetiky, byl jedním z prvních případů hackerského aktivismu a jedním z největších kybernetických útoků v oblasti jaderné energetiky. Nebyl sice destruktivní, dokázal ale vyvolat paniku v síti vesmírných programů a jaderného výzkumu v USA. Lukáš Erben,

6 Proč se stala průmyslová bezpečnost tak důležitá? Hlavní trendy ovlivňující zranitelnost automatizačních celků Horizontální a vertikální integrace na všech úrovních Připojení automatizačních sítí s IT sítěmi a Internetem pro vzdálenou správu Zvýšené užití otevřených systémů a systémů založených na PC Rostoucí hrozby kvůli těmto trendům: Neautorizovaný přístup osob Odposlouchávání a manipulace s daty (porušení integrity) Narušení a ztráta dat způsobená malware Několik bezpečnostních incidentů odhalilo zranitelnost automatizačních provozů.

7 Kyber zranitelnost může normální provoz ovlivnit na mnoha úrovních Potřeba konat kvůli bezpečnostní zranitelnosti Ztráta intelektuálního vlastnictví, receptur, Sabotáže výrobních procesů Odstávka výroby např. způsobená virem Manipulace s daty nebo s aplikačním software Neautorizované užití systémových funkcí Regulace a standardy pro průmyslovou bezpečnost vyžadují konformitu Regulace: FDA, NERC CIP, CFATS, CPNI, KRITIS Standardy: ISA 99, IEC 62443

8 BSI: Žebříček 10 nejvýznamnějších hrozeb pro ICS Hlavní trendy ovlivňující zranitelnost automatizačních provozů 1 Neautorizované užití vzdálené správy 2 Online útoky přes podnikové/ kancelářské sítě 3 Útoky proti standardním komponentám v ICS sítí 4 (Distribuovaný) Denial of Service Attacks ((D)DoS Attacks) 5 Lidská chyba a sabotáž 6 Nákaza škodlivým kódem přes přenosná média a externí hardware 7 Čtení a psaní zpráv v ICS síti 8 Neautorizovaný přístup ke zdrojům 9 Útoky na síťové komponenty 10 Technická chyby Source: BSI analysis about cyber security 2012

9 Trendy Siemens řešení Aplikační příklady

10 Koncept ochrany Provozní bezpečnost (Plant security) Přístupová práva uživatelů Preventivní fyzická ochrana kritických úseků Síťová bezpečnost (Network security) Řízené rozhranní mezi kanceláří a provozem např. s pomocí firewallu Segmentace provozní sítě Integrita systému (System integrity) Antivirus a whitelisting software System hardening Proces správy a aktualizace Autentizace operátorů na provozní úrovni Mechanismus integrované ochrany přístupu automatizačních komponent levels according to current standards and regulations Bezpečnostní řešení v průmyslovém prostředí musí zahrnovat všechny ochranné úrovně

11 Siemens přístup k bezpečnosti Průmyslová bezpečnost Siemens přístup k bezpečnosti Implementace Správy zabezpečení Rozhraní jsou předmětem regulací a jsou podle toho monitorována PC systémy musí být chráněny Řídicí úroveň musí být chráněna Komunikace musí být monitorována a případně segmentovaná Siemens přístup je založen na pěti klíčových bodech

12 Siemens řešení Služby průmyslové bezpečnosti Servis a konzultace* Správa zabezpečení Pravidla a procesy* Produkty & Systémy Bezpečné PC, automaty a sítě Siemens řešení omezuje riziko za pomoci promyšleného bezpečnostního konceptu. * Službu poskytuje Siemens AG

13 Postupný přístup k dlouhodobé ochraně ICS Krok 1: Zhodnocení* Činnosti Zhodnocení současné architektury Threat modeling Analýza zranitelných míst a následků při selhání Krok 2: Implementace* Činnosti Trénink zaměstnanců Optimalizace procesů Implementace bezpečnostních technologií Krok 3: Správa za běhu* Činnosti Globalní monitoring Detekce problémů a upozornění správce Vytvořit opatření proti opakování podobného problému * Službu poskytuje Siemens AG

14 Základní aspekty správy zabezpečení Kontinuální ochrana s pomocí monitorování a analýzy bezpečnostního a systémového stavu snižuje riziko produkčních ztrát a poškození majetku stejně tak jako chrání intelektuální vlastnictví Proaktivní varování založené na globální podpoře z našeho Cyber Defense Centra, které chrání Vaši reputaci a obraz značky. Vytváření bezpečnostních záplat kvůli neustále se měnící oblasti bezpečnostních hrozeb chrání zařízení po celou dobu jeho životního cyklu. Schopnost reagovat na bezpečnostní incidenty, navrhovat řešení, poskytovat odborný dohled a vykonat nápravu. Znovu vyhodnocení bezpečnostních rizik, školení personálu a posílení bezpečnostních prvků zajišťuje shodu se současnými i budoucími průmyslovými regulemi stejně tak jako snižuje riziko nehod.

15 Siemens řešení pro bezpečnost provozu Správa zabezpečení The interfaces are subject to regulations - and are monitored accordingly. Plant security PC-based systems must be protected. The control level must be protected. Communication must be monitored and can be segmented.

16 Správa zabezpečení Proces správy zabezpečení Analýza rizik a návrhy jejich zmírnění 1 Risk analysis Nastavení pravidel a koordinace organizačních opatření Koordinace technických opatření 4 Validation & improvement 2 Policies, Organizational measures Pravidelné / událostí řízené opakování analýzy rizik 3 Technical measures Správa zabezpečení je základní předpoklad pro bezpečnostní koncept.

17 Siemens řešení pro síťovou bezpečnost Implementace Správy Zabezpečení Rozhraní jsou pečlivě monitorována. Systémy založené na PC musí být chráněny. Network security Řídicí úroveň musí být chráněna. Komunikace musí být monitorována a je možné ji segmentovat.

18 Integrovaná bezpečnost je základní komponenta konceptu Defense in Depth Bezpečnost provozu Přístup je odepřen neautorizovaným osobám Fyzická ochrana přístupu ke kritickým komponentám Síťová bezpečnost Rozhraní jsou kontrolována SCALANCE firewallem Další segmentace s Advanced CP Systémová integrita Ochrana know-how Ochrana proti kopírování Ochrana proti manipulaci s daty Kontrola přístupu Rozšířená ochran přístupu s CP Siemens produkty se Security Integrated poskytují bezpečnostní prvky jako integrovaný firewall, VPN komunikaci, kontrolu přístupu, ochranu proti manipulaci.

19 Security Integrated Přehled

20 Síťová bezpečnost Integrované zabezpečení : SCALANCE S Security moduly SCALANCE S 602/612/623 Požadavky zákazníků Ochrana sítě a segmentace Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Umožnit bezpečný vzdálený přístup pro: Telecontrol Teleservice Naše řešení SCALANCE S security moduly s Integrovaným zabezpečením poskytují: Stateful Inspection Firewall VPN (šifrování dat a autentizace) NAT/NAPT (překlad adres) Funkce routeru (PPPoE, DynDNS) pro širokopásmový přístup k internetu (DSL, kabel) S623 s dodatečným VPN portem (DMZ), dovolujícím bezpečně připojit další síť pro servisní a diagnostické účely. Redundance bezpečnostních modulů včetně směrovacích a firewall funkcí s pomocí S623

21 Síťová bezpečnost Integrované zabezpečení : SCALANCE S627-2M Security Module SCALANCE S627-2M Požadavky zákazníků Více flexibility díky bezpečnostním konceptům Zabezpečení redundantních topologií Vysoká dostupnost díky redundantnímu párování Použití v průmyslovém prostředí Naše řešení SCALANCE S627-2M bezpečnostní modul s Integrovaným zabezpečením poskytuje: Všechny funkce SCALANCE S623 A navíc: Dva další sloty pro dvouportové media moduly, které lze integrovat do kruhové nebo liniové topologie Přímí přístup do optických sítí s pomocí optického media modulu Zabezpečení kruhových topologií využívajících protokoly MRP nebo HRP. Redundantní zapojení. Záložní modul je připraven převzít veškerou komunikaci. Router a firewall redundance

22 Síťová bezpečnost Integrované zabezpečení : CP pro SIMATIC S7-1200*/1500 CP1243-1*/CP CP Požadavky zákazníků Síťová bezpečnost a oddělení bez speciálních bezpečnostních zařízení Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Naše řešení CP1543-1/CP1243-1* s Integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) HTTPS (šifrovaný přístup k webovým stránkám přes SSL) CP navíc nabízí: FTP (bezpečný přenos souborů) NTP secure (bezpečná synchronizace času) SNMP V3 (bezpečný přenos informací o síti) CP * * Předpoklad uvolnění 9/2014

23 Síťová bezpečnost Integrované zabezpečení : CP pro SIMATIC S7-300/400 CP 343-1/CP Advanced CP Advanced CP Advanced Požadavky zákazníků Síťová bezpečnost a oddělení bez speciálních bezpečnostních zařízení Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Naše řešení CP343-1 / CP443-1 Advanced s Integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) HTTPS (šifrovaný přístup k webovým stránkám přes SSL) FTP (bezpečný přenos souborů) NTP secure (bezpečná synchronizace času) SNMP V3 (bezpečný přenos informací o síti)

24 Síťová bezpečnost Integrované zabezpečení: CP1628 Požadavky zákazníků Ochrana inženýrských a operátorských stanic Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Naše řešení CP 1628 s Integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) NTP secure (bezpečná synchronizace času) SNMP V3 (bezpečný přenos informací o síti) CP 1628

25 Síťová bezpečnost Integrované zabezpečení: SOFTNET Security Client Požadavky zákazníků Bezpečný přístup z inženýrských a servisních PC Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Naše řešení SOFTNET Security Client s Integrovaným zabezpečením poskytuje: VPN (šifrování dat a autentizace) Komunikace může probíhat pouze mezi autentizovanými uživateli a zařízeními Integrovaný bezpečnostní koncept pro automatizaci zahrnující SIMATIC-CP / PC-CP / SCALANCE S / SCALANCE M SOFTNET Security Client

26 Síťová bezpečnost Integrované zabezpečení: SCALANCE M874 SCALANCE M874-x Požadavky zákazníků Ochrana sítě Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Umožnit bezpečný vzdálený přístup pro: Telecontrol Teleservice Naše řešení UMTS Router SCALANCE M874-3 (UMTS) a M874-2 (GSM) s Integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) NAT/NAPT (překlad adres) Funkce routeru pro mobilní širokopásmový přístup k Internetu (GPRS, UMTS) Širší pole aplikací díky šířce pásma, výkonu a rychlosti Připojení přes mobilní sítě druhé a třetí generace

27 Síťová bezpečnost Integrované zabezpečení: SCALANCE M875 SCALANCE M875 Požadavky zákazníků Ochrana sítě Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Umožnit bezpečný vzdálený přístup pro: Telecontrol Teleservice Naše řešení UMTS Router SCALANCE M875 (UMTS) s Integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) NAT/NAPT (překlad adres) Funkce routeru pro mobilní širokopásmový přístup k Internetu (GPRS, UMTS) Díky shodě s EN50155 a e1/e1 je možné nasadit v systémech veřejné dopravy Rozšířený rozsah pracovních teplot -40 C až +75 C

28 Síťová bezpečnost Integrované zabezpečení: SCALANCE M81x* SCALANCE M812* SCALANCE M816* Požadavky zákazníků Ochrana sítě Ochrana proti: Odposlech komunikace Manipulace s daty Neautorizovaný přístup Umožnit bezpečný vzdálený přístup pro: Telecontrol Teleservice Naše řešení ADSL2+ Router SCALANCE M81x s integrovaným zabezpečením poskytuje: Stateful Inspection Firewall VPN (šifrování dat a autentizace) NAT/NAPT (překlad adres) Funkce routeru pro pevnolinkový širokopásmový přístup k Internetu (ADSL2+) Širší pole aplikací díky šířce pásma, výkonu a rychlosti * Předpoklad uvolnění 6/2014

29 Siemens řešení pro řízení přístupu Implementace Správy Zabezpečení Rozhraní jsou pečlivě monitorována Systémy založené na PC musí být chráněny System Integrity Řídicí úroveň musí být chráněna Komunikace musí být monitorována a je možné ji segmentovat

30 SIMATIC S a TIA Portal Bezpečnostní poznámky SIMATIC S a TIA Portal poskytují několik bezpečnostních prvků: Zvýšená ochrana Know-How ve STEP 7 Ochrana intelektuálního vlastnictví a investic: Ochrana programových bloků ve STEP 7 heslem zabraňuje nedovolenému kopírování např. procesních algoritmů atp. Ochrana heslem proti neautorizovanému vyhodnocení programových bloků externími programy Ze STEP 7 projektu Z data na paměťové kartě Z programových knihoven Zvýšená ochrana proti kopírování Ochrana proti neautorizované reprodukci spustitelných programů: Párování programového bloku se sériovým číslem paměťové karty nebo PLC Ochrana proti neautorizovanému kopírování programových bloků ve STEP 7 Ochrana proti kopírování projektu uloženém na paměťové kartě

31 SIMATIC S a TIA Portal Bezpečnostní poznámky SIMATIC S a TIA Portal poskytují několik bezpečnostních prvků: Zvýšená ochrana přístupu (Autentizace) Rozsáhlá ochrana proti neautorizovanému přístupu k projektům: Nový stupeň ochranné úrovně PLC, celkové zamčení (rovněž HMI rozhraní může vyžadovat heslo) * Konfigurovatelné úrovně autorizace (1-3 každý se svým vlastním heslem) Pro přístup k PLC a k rozhraním komunikačních modulů Obecné blokování změn parametrů projektu Rozšířená ochrana přístupu Rozšířená ochrana proti neautorizovaným změnám v projektu: S pomocí Security CP díky integrovanému firewallu a VPN komunikaci Zvýšená ochrana proti manipulaci s daty Ochrana komunikace proti manipulaci: Ochrana proti manipulaci s daty díky kontrolnímu součtu Ochrana proti útokům jako falešná / nahrávaná síťová komunikace (replay attacks) Zabezpečený přenos hesla kvůli bezpečné autentizaci Detekce falešných aktualizací firmware díky kontrolnímu součtu * Podporováno SIMATIC HMI produkty a SIMATIC NET OPC Serverem. * Only possible in connection with SIMATIC HMI Panels

32 SIMATIC S V4.0 a TIA Portal Bezpečnostní poznámky SIMATIC S V4.0 a TIA Portal poskytují několik bezpečnostních prvků: Zvýšená ochrana Know-How ve STEP 7 Ochrana intelektuálního vlastnictví a investic: Ochrana programových bloků ve STEP 7 heslem zabraňuje nedovolenému kopírování např. procesních algoritmů atp. Ochrana heslem proti neautorizovanému vyhodnocení programových bloků externími programy Ze STEP 7 projektu Z data na paměťové kartě Z programových knihoven

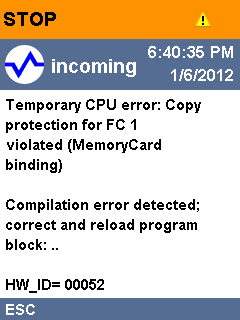

33 SIMATIC S V4.0 and the TIA Portal Bezpečnostní poznámky SIMATIC S V4.0 a TIA Portal poskytují několik bezpečnostních prvků: Zvýšená ochrana přístupu (Autentizace) Rozsáhlá ochrana proti neautorizovanému přístupu k projektům: Nový stupeň ochranné úrovně PLC, celkové zamčení (rovněž HMI rozhraní může vyžadovat heslo) * Konfigurovatelné úrovně autorizace (1-3 každý se svým vlastním heslem) Pro přístup k PLC a k rozhraním komunikačních modulů Obecné blokování změn parametrů projektu Zvýšená ochrana proti manipulaci s daty Ochrana komunikace proti manipulaci: Ochrana proti manipulaci s daty díky kontrolnímu součtu Ochrana proti útokům jako falešná / nahrávaná síťová komunikace (replay attacks) Zabezpečený přenos hesla kvůli bezpečné autentizaci Detekce falešných aktualizací firmware díky kontrolnímu součtu * Nur im Zusammenspiel mit den SIMATIC HMI Panels * Nejlépe möglich podporováno SIMATIC HMI produkty a SIMATIC NET OPC Serverem.

34 SIMATIC S7-300, S7-400 a TIA Portal Bezpečnostní poznámky STEP7 Program block SIMATIC S7-300 a S7-400 a TIA Portal poskytují několik bezpečnostních prvků k ochraně proti neautorizovanému čtení a kopírování: Zvýšená ochrana Know-How Umí zabránit čtení, kopírování a změnám obsahu programových bloků Chrání programové bloky v inženýrských nástrojích a PLC automatech Ochrana programových bloků v projektech a knihovnách Download S7-Controller Upload Program block Programovatelná ochrana kopírování Programy s ochranou Know-how mohou být rozšířeny Porovnání se sériovým číslem paměťové karty nebo CPU

35 STEP 7 V5.5 Download STEP 7 S7-Controller Program block Upload Požadavky zákazníků Ochrana Know-How Ochrana proti: Odposlechu Neautorizovanému přístupu Manipulaci s daty Naše řešení STEP 7 V5.5 poskytují několik bezpečnostních prvků: Zvýšená ochrana Know-How Ochrana programového kódu heslem a S7-Block Privacy Ochrana proti čtení a změnám v obsahu K programový blokům mají přístup pouze autentizovaní uživatelé Programovatelná ochrana kopírování Programy s ochranou Know-how mohou být rozšířeny Porovnání se sériovým číslem paměťové karty nebo CPU

36 WinCC V7 Požadavky zákazníků Zabezpečené SCADA prostředí Ochrana proti: Odposlechu Neautorizovanému přístupu Manipulaci s daty Naše řešení WinCC V7 poskytují širokou nabídku bezpečnostních prvků: WinCC User Administrator Pouze autentizovaný uživatel má přístup k systému WinCC Runtime Žádný nebo omezený přístup k systému WinCC Web Viewer Přístup pouze k operátorské obrazovce bez přístupu k internetovým stránkám, aby se zamezilo stažení malware WinCC Change Control / Audit Sledování a záznam akcí uživatele např. pro FDA řešení WinCC Runtime Redundancy Výšší dostupnost serverů / procesních připojení v případě chyby Systém je testovaný (s dokumentovanými výsledky) pro skutečné virus skenery

37 SIMATIC Logon Požadavky zákazníků Centrální uživatelská správa Konfigurace za běhu (přidat / zamykat / odstranit uživatelské účty) Vysoká bezpečnost ve spolupráci s MS Windows Podporuje koncept domén a pracovních skupin (Windows workgroups) Naše řešení Bezpečná správa přístupu se SIMATIC Logon Správa uživatelů ve WinCC založená na SIMATIC Logon s Centralizovaná správa (stárnutí hesel, automatické odhlášení po určité době neaktivity nebo opakovaně špatně zadaném heslu, zamknutí obrazovky) Konfigurace za běhu (přidat / zamykat / odstranit uživatelské účty) Všechny WinCC konfigurace jsou podporovány včetně webu Podporuje koncept domén a pracovních skupin (workgroups) Správa uživatelů a autentizace pro bezpečnost provozu

38 Antivirus a whitelisting Požadavky zákazníků Detekce a prevence proti škodlivému software (Viruses, Worms and Trojans) Ochrana proti: Škodlivému software Manipulaci Naše řešení Antivirus a whitelisting řešení poskytuje tyto bezpečnostní funkce: Ochrana proti škodlivému software (Viruses, Worms a Trojans) Zabránit běhu neautorizovaných aplikací a malware

39 PCS7 podporuje všechny ochranné úrovně Implementace Správy Zabezpečení Rozhraní jsou pečlivě monitorována Systémy založené na PC musí být chráněny Řídicí úroveň musí být chráněna Komunikace musí být monitorována a je možné ji segmentovat

40 SIMATIC PCS 7 Zabezpečení, kterému věříte Požadavky zákazníků Ochrana proti: Ztrátě kontroly Prostojům Ochrana kvality Naše řešení SIMATIC PCS 7 Snížení rizik s pomocí Defense-in-Depth Strategy Segmentace / Security Cells Bezpečné přístupové body Autentizace uživatelů Bezpečná komunikace Správa bezpečnostních záplat System Hardening Virus Scanner Whitelisting

41 Trendy Siemens řešení Aplikační příklady

42 Přehled síťové bezpečnosti Opatření pro průmyslové aplikace Kontrola přístupu Rozhraní do IT sítí: Zabezpečená architektura s DMZ (SCALANCE S623 a S627) Zabezpečený přístup přes Internet Lokální zabezpečení přes autentizaci uživatelů a zařízení Redundance Ochrana redundantních síťových topologií se SCALANCE S627-2M Ochrana úseků sítě Snížení rizika s pomocí segmentace sítě Ochrana síťových úseků se zabezpečovacím zařízením nebo s S7-Security CP Použití protokolů pro bezpečnou komunikaci (např. https) zabraňuje odposlouchávání a manipulaci s daty Produkty s firewall a VPN funkcemi

43 Aplikace se SCALANCE S623 Vytvoření demilitarizované zóny (DMZ) s Firewallem Zadání Síťový uživatelé (např. MES servery) by měly být přístupné z vnitřní i vnější sítě (Internet) bez toho, aby obě sítě byly přímo propojeny. Řešení Demilitarizovaná zóna DMZ může být vytvořena na žlutém portu SCALANCE S623, v které může být umístěn výše zmíněný server.

44 Aplikace se SCALANCE S623 Zabezpečený vzdálený přístup bez přímé komunikace s automatizačním segmentem Zadání Přístup k vzdálené sítí za pomoci Internetu a šifrovaného VPN tunelu. Řešení Počáteční bod (např. systémový integrátor): např. SSC, CP1628 nebo SCALANCE M jako VPN klient Koncový bod (např. systém koncového klienta): SCALANCE S623 jako VPN server Červený port: Připojení k síti provozu Žlutý port: Připojení k modemu / routeru Zelený port: Připojení k vnitřnímu segmentu Výhody Zabezpečený přístup přes Internet nebo mobilní síť jako UMTS za pomoci virtuální privátní sítě VPN (protokol IPSec) Omezení přístupu integrovanými funkcemi firewallu Zabezpečený vzdálený přístup bez přímé komunikace s automatizačním segmentem díky DMZ protu SCALANCE S623

45 Aplikace se SCALANCE M874 Bezpečná vzdálená správa přes mobilní sítě Zadání Typické aplikace jako vzdálené programování, parametrizace a diagnostika ale také monitorování strojů i celých provozů může být realizováno ze servisního centra přes Internet. Řešení Ke každému zařízení založeném na IP protokolu a obvzláště těm automatizačním, které jsou pod M874 v lokální síti je možné přistupovat zvenku. Implementovat je možné i aplikace náročná na přenos dat jako je streamování videa. VPN tunely umožňují bezpečný přenos dat přes celý svět Výhody Malé investice a provozní náklady pro bezpečný vzdálený přístup ke strojům i celým provozům Snížení nákladů na cestování a účty za telefon díky vzdálenému programování přes mobilní sítě Uživatelsky přívětivá diagnostika přes webové rozhraní Krátká doba přenosu díky vysoké rychlosti s HSDPA and HSUPA Bezpečnost díky firewallu a VPN tunelům

46 Aplikace se SCALANCE S Segmentace sítě a ochrana segmentů Zadání Části systému, které spadají do odlišných logických celků a často pocházejí i od rozdílných výrobců by spolu měly komunikovat pouze, když je to absolutně nezbytné. Řešení SCALANCE S je umístěn před automatizační segment, a proto segmentuje síť a redukuje komunikaci s pomocí firewallových pravidel na příslušných rozhraních. Výhody Vysoká úroveň IT bezpečnosti provozu díky implementaci koncepce ochrany segmentů Ochrana automatizačních segmentů bez vlivu na výkon mezi buňkami a real time komunikaci Snadná integrace do existujících sítí a ochrana zařízení, která vlastní zabezpečení nemají Diagnostika celé sítě díky SNMP nebo Syslog Výměna modulu bez potřeby konfigurace zařízení, kvůli C-PLUG vyměnitelnému mediu pro zálohu dat

47 Aplikace s bezpečnostními komunikačními procesory Řízení přístupu a oddělení sítě pro SIMATIC S s CP Zadání Komunikace mezi automatizační sítí a odděleným automatizačním segmentem s S PLC by měla být zabezpečená. Řešení Komunikační procesor CP chrání automat S s pomocí integrovaných bezpečnostních funkcí (firewall, VPN) proti neautorizovanému přístupu, odposlechu a manipulaci s daty. Díky oddělení od sítě je možné pro identická zařízení používat jednu IP adresu.

48 Aplikace s bezpečnostními komunikačními procesory Řízení přístupu a oddělení sítě pro SIMATIC S s CP1243-1* Zadání Komunikace mezi provozní sítí a automatizačním segmentem s automatem S by měl být zabezpečená. Řešení Komunikační procesor CP chrání automaty S s pomocí integrovaných bezpečnostních funkcí (firewall, VPN) proti neautorizovanému přístupu, odposlechu a manipulaci s daty. Díky oddělení od sítě je možné pro identická zařízení používat jednu IP adresu. * Předpoklad uvolnění 9/2014

49 Aplikace s bezpečnostními komunikačními procesory Řízení přístupu a oddělení sítě pro SIMATIC S7-300 a S7-400 Zadání Komunikace mezi automatizační sítí a odděleným automatizačním segmentem S7-300 nebo S7-400 PLC by měla být zabezpečená. Řešení Komunikační procesor CP343-1 Advanced chrání automaty S7-300 a S7-400 s pomocí integrovaných bezpečnostních funkcí (firewall, VPN) proti neautorizovanému přístupu, odposlechu a manipulaci s daty. Díky oddělení od sítě je možné pro identická zařízení používat jednu IP adresu.

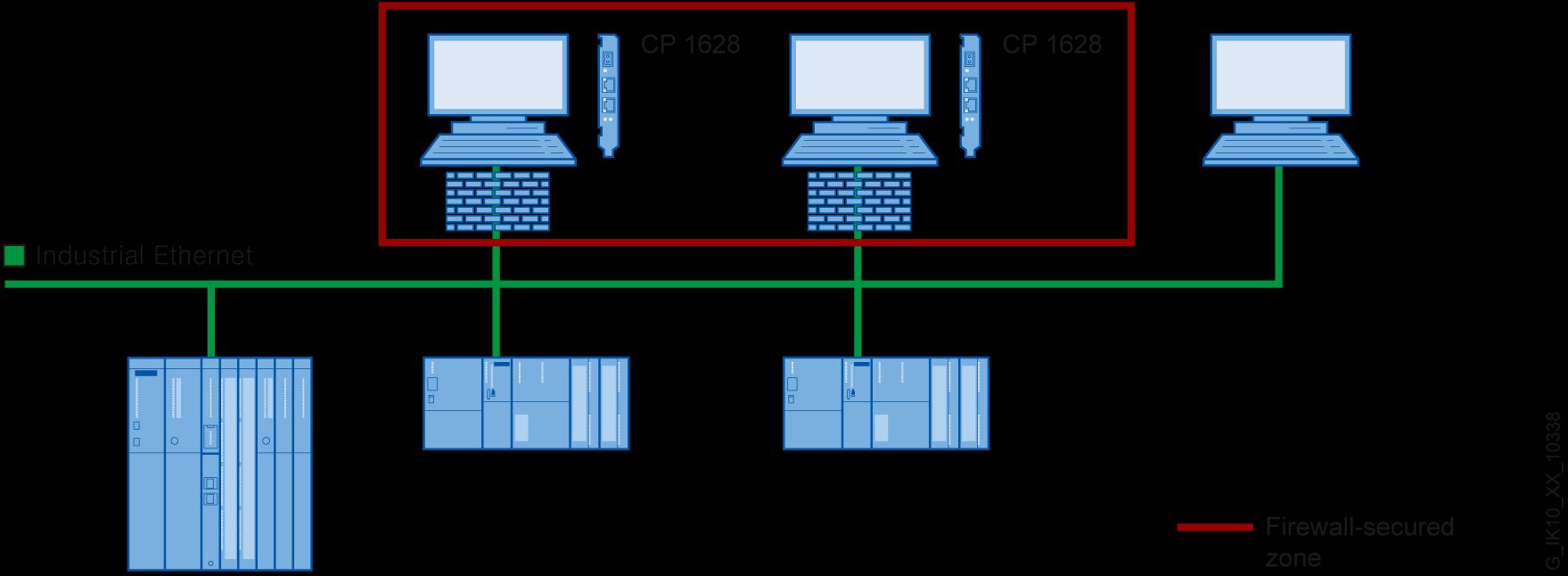

50 Aplikace se Security PC CP 1628 Zabezpečení komunikace s PC Zadání Komunikace s PC systémem (např. operátorskou stanicí) by měla být zabezpečená. Řešení Komunikační procesor CP1628 je ethernetová karta pro PC. Díky integrovaným bezpečnostním funkcím (firewall, VPN) je možné PC chránit proti neautorizovanému přístupu, odposlechu a manipulaci s daty.

51 Zabezpečená redundance s CP1628 a CP443-1 Advanced Zadání Ochrana redundantních připojení mezi PC systémem a automatem S7-400H v provozech s vysokou dostupností. Řešení VPN tunel je vytvořen mezi komunikačními procesory CP1628 a CP Advanced, které dovolují přenos H-komunikace. Navíc CP1628 chrání PC systém od neautorizovaného přístupu díky integrovanému firewallu.

52 Aplikace se SCALANCE S627-2M Zabezpečené a redundantní propojení kruhů Zadání Dva kruhy mají být propojeny bezpečným a redundantním způsobem. Řešení Kruh A je připojen přes porty prvního media modulu (červené porty) a kruh B je připojen pomocí portů druhého media modulu (zelené porty). S627-2M funguje jako router a firewall. Druhý redundantní SCALANCE S627-2M je připojen stejným způsobem a je v pohotovostním režimu kdykoliv připraven nahradit první S627. Synchronizaci konfigurací a sledování chybového stavu zařízení provádějí přes žlutý (DMZ) port. Výhody Bezpečné redundantní propojení redundantních kruhů Firewall kontrola komunikace mezi redundantními kruhy Vysoká dostupnost sítě díky redundantnímu designu SCALANCE S627-2M *) Alternativně k MRP by oba kruhy mohly využívat protokol HRP

53 Aplikace se SCALANCE S627-2M Zabezpečené a redundantní propojení kruhu pod prvozní sítí Zadání Kruh A má být připojen k síti provozu bezpečným a redundantním způsobem. Řešení Kruh je připojen přes porty druhého media modulu (zelené porty) a síť provozu je připojena přes porty prvního media modulu (červené porty). Druhý redundantní SCALANCE S627-2M je připojen stejným způsobem a je v pohotovostním režimu kdykoliv připraven nahradit první S627. Synchronizaci konfigurací a sledování chybového stavu zařízení provádějí přes žlutý (DMZ) port. Alternativa: Kruh je připojen přes porty druhého media modulu (zelené porty) a síť provozu je připojena přes červený RJ45 port SCALANCE S627-2M. Druhý redundantní SCALANCE S627-2M je připojen stejným způsobem. Výhody Zabezpečené a redundantní připojení redundantního kruhu do provozní sítě Firewall kontrola komunikace mezi kruhem a provozní sítí Vysoká dostupnost sítě díky redundantnímu designu SCALANCE S627-2M *) Alternativně k MRP by kruh mohl využívat protokol HRP

54 Aplikace se SCALANCE S627-2M Zabezpečené a redundantní propojení automatizačního segmentu ke kruhu Zadání Automatizační segment má být připojen ke kruhu bezpečným a redundantním způsobem. Řešení Kruh je připojen přes porty prvního media modulu (červené porty) a automatizační segment je připojena přes porty druhého media modulu (zelené porty). Druhý redundantní SCALANCE S627-2M je připojen stejným způsobem a je v pohotovostním režimu kdykoliv připraven nahradit první S627. Synchronizaci konfigurací a sledování chybového stavu zařízení provádějí přes žlutý (DMZ) port. Alternativa: Kruh je připojen přes červený port RJ45 a automatizační segment je připojen přes porty druhého media modulu (zelené porty). Druhý redundantní SCALANCE S627-2M je připojen stejným způsobem. Výhody Zabezpečené a redundantní připojení automatizačního segmentu ke kruhu na vyšší úrovni Firewall kontrola komunikace mezi kruhem a automatizačním segmentem Vysoká dostupnost sítě díky redundantnímu designu SCALANCE S627-2M *) Alternativně k MRP by oba kruhy mohly využívat protokol HRP

55 SIMATIC S a TIA Portal: Nastavení zabezpečení Zadání Nastavit zabezpečení pro SIMATIC S7-1500, který je připojený k HMI zařízení. Řešení KROK 1: V device nebo network view vyberte SIMATIC S a klikněte na properties SIMATIC S KROK 2: Na záložce Display nastavte heslo pro zobrazení KROK 3: KROK 4: KROK 5: Na záložce Web server aktivujte Web server https. Poté vytvořte uživatele a přiřaďte mu práva. Na záložce Protection nastavte úroveň zabezpečení. Pozn.: Complete protection znamená úroveň 4. Zadejte heslo pro HMI komunikaci.

56 Síťová bezpečnost Integrované zabezpečení v TIA Portal: Konfigurace uživatelských práv Zadání Konfigurace uživatelských práv pro produkty Integrovaného zabezpečení a přiřazení rolí a práv v TIA Portálu Řešení 1. V global Global security settings otevřete User Management Folder. 2. Klikněte na záložku User a přiřaďte jednu z předdefinovaných rolí Administrator, Standard a Diagnosis. Zadejte uživatelské jméno a heslo. 3. Volitelně lze přidat i další role se specifickým oprávněním. Klikněte na záložku Roles a v seznamu vyberte protokoly a služby, které budou moci uživatelé s touto rolí využívat.

57 System hardening a whitelisting Příklad 1 Správa operačního systému na počítači vyžaduje: Reboot po instalaci bezpečnostních záplat. Během tohoto procesu musí být provoz zastaven. Řešení Instalace záplat může být méně častá díky whitelisting softwaru: Protože na počítači běží pouze schválený software, bezpečnostní záplaty mohou být instalovány méně často. Díky tomu může být méně často zastaven i provoz. Příklad 2 Podpora operačního systému Windows XP končí v roce Pro současné vestavěné počítače mec to znamená: mec počítače nepodporují 64 bitové operační systémy. S mec počítači, které budou podporovat 64 bitové operační systémy, je počítáno po roce Řešení Životní cyklus mec počítačů je možné prodloužit díky whitelisting softwaru: Protože na počítači běží pouze schválený software, je možné jej provozovat i po roce 2014 bez dalších bezpečnostních záplat.
