TIA Portal V12 Diagnostika se SIMATIC S7-1500

Transkript

1 TIA Portal V12 Diagnostika se SIMATIC S7-1500

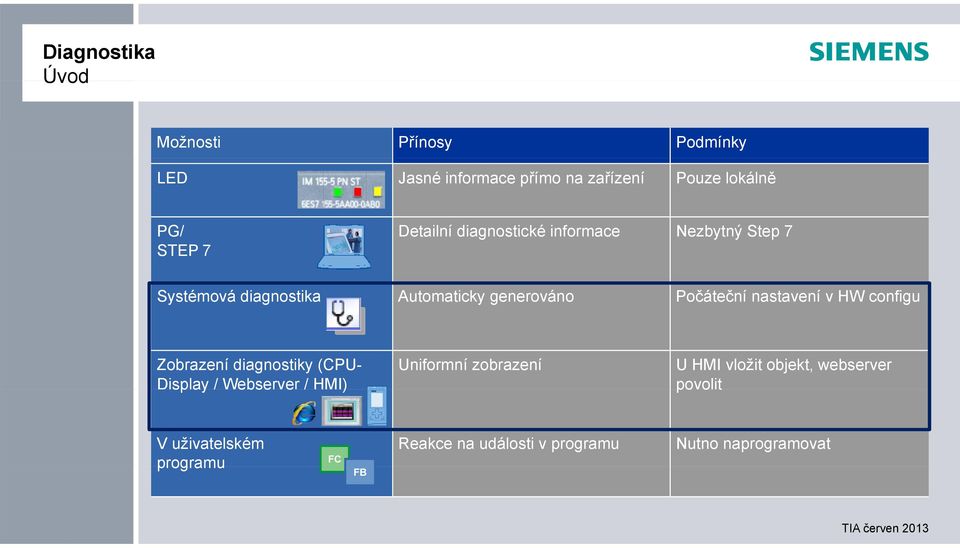

2 Diagnostika Úvod Možnosti Přínosy Podmínky LED Jasné informace přímo na zařízení Pouze lokálně PG/ Detailní diagnostické informace Nezbytný Step 7 STEP 7 Systémová diagnostika Automaticky generováno Počáteční nastavení v HW configu Zobrazení diagnostiky (CPU- Uniformní zobrazení U HMI vložit objekt, webserver Display / Webserver e / HMI) povolit o V uživatelském programu FC FB Reakce na události v programu Nutno naprogramovat

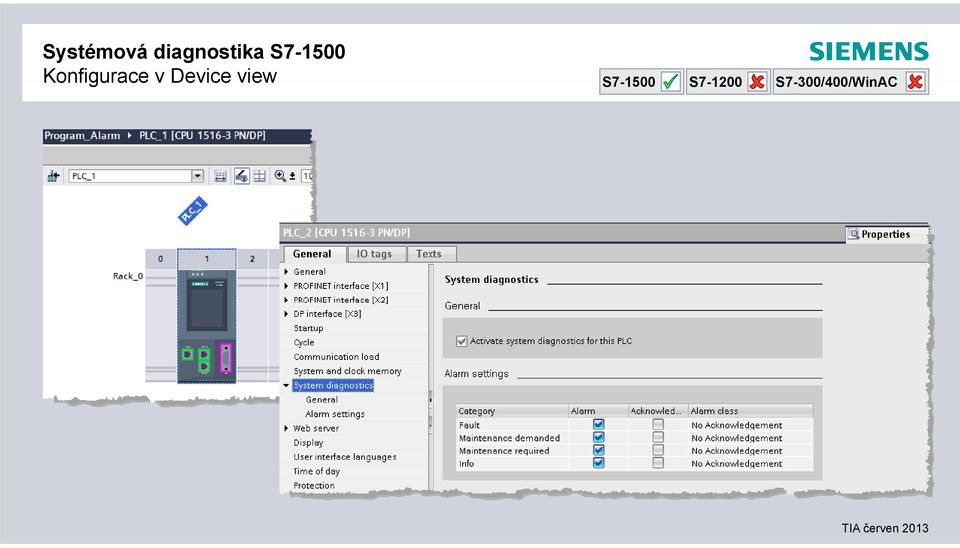

3 Systémová diagnostika S Konfigurace v Device view S S S7-300/400/WinAC

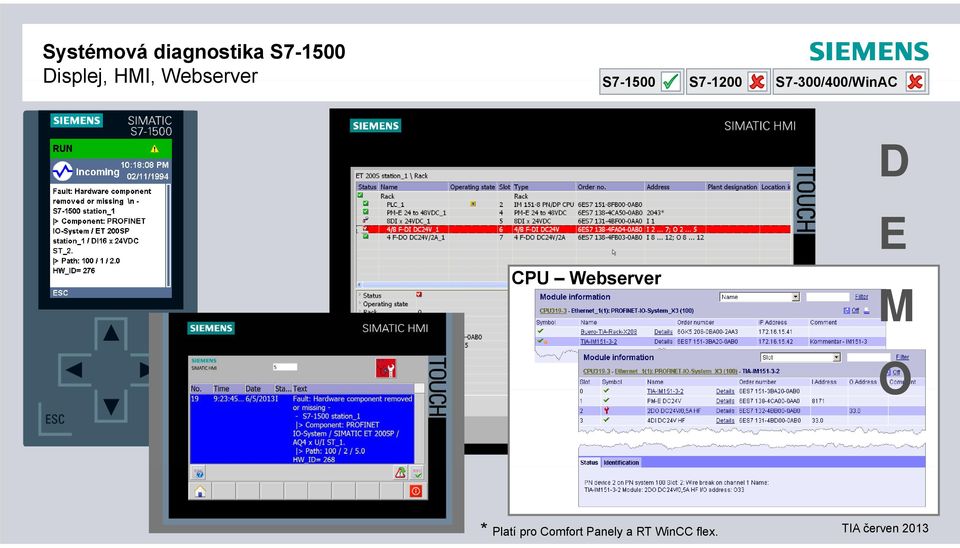

4 Systémová diagnostika S Displej, HMI, Webserver S S S7-300/400/WinAC D CPU Webserver E M O * Platí pro Comfort Panely a RT WinCC flex.

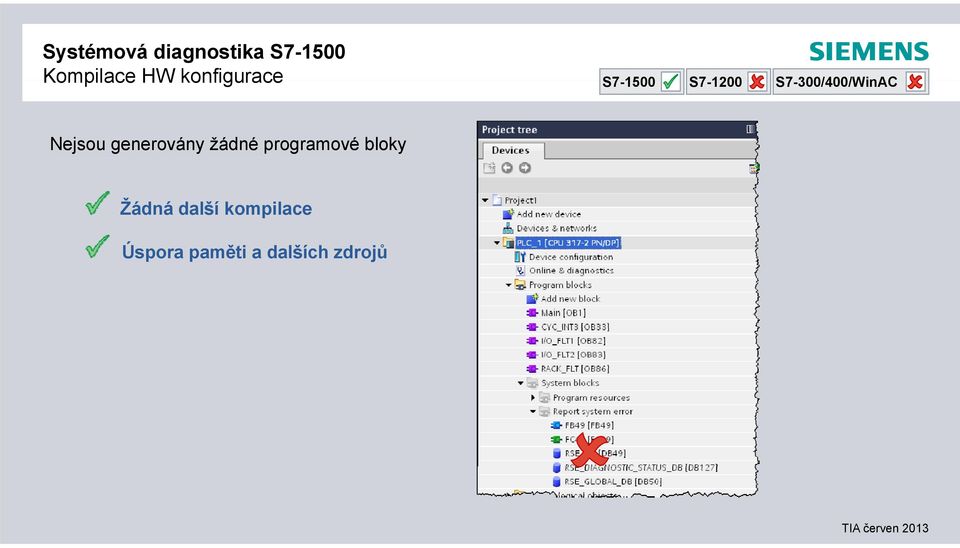

5 Systémová diagnostika S Kompilace HW konfigurace S S S7-300/400/WinAC Nejsou generovány žádné programové bloky Žádná další kompilace Úspora paměti a dalších zdrojů

6 Systémová diagnostika S System diagnostics viewer pro Comfort Panely / RT Advanced V12 1 System diagnostics window do global screen 2 Diagnostics Indicator po kliknutí zobrazí System diagnostics window 3 Systémová funkce ShowSystemDiagnosticsWindow

7 Systémová diagnostika SIMATIC S Výhody Součást operačního systému PLC Uživatelský program není ovlivňován Automatický update u nových HW-komponent Funguje i pokud je PLC ve STOP Výhody integrované systémové diagnostiky Menší programátorské úsilí Minimalizace chyb Automatický ti přenos ř idiagnostiky měničeě Šetříme prostředky pro uživatelský program Žádná zvláštní kompilace Předdefinované texty alarmů jsou přímo v operačním systému Nejsou třeba integrační testy

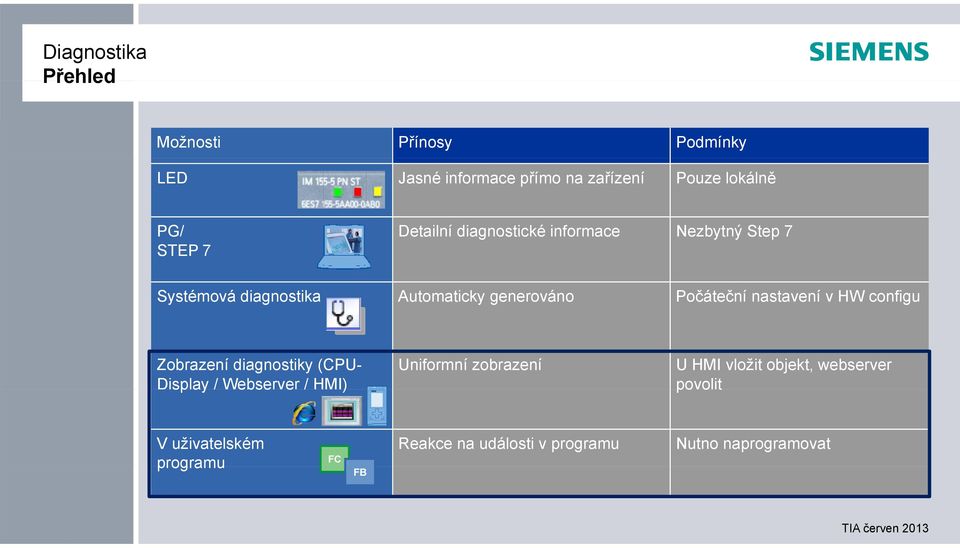

8 Diagnostika Přehled Možnosti Přínosy Podmínky LED Jasné informace přímo na zařízení Pouze lokálně PG/ Detailní diagnostické informace Nezbytný Step 7 STEP 7 Systémová diagnostika Automaticky generováno Počáteční nastavení v HW configu Zobrazení diagnostiky (CPU- Uniformní zobrazení U HMI vložit objekt, webserver Display / Webserver e / HMI) povolit o V uživatelském programu FC FB Reakce na události v programu Nutno naprogramovat

9 S Diagnostika se Step 7 CPU S7 - uživatelský program (FB PROGRAM_ALARM) CPU - diagnostická událost Modul Operační systém s diagnostickými funkcemi Diagnostická událost Modul vytvoří diagnostickou událost Diagnostický buffer Displej STEP 7 čte diagnostikucpu ik

10 Diagnostika s FB PROGRAM_ALARMALARM S S S7-300/400/WinAC Vytvoření alarmu na základě události Alarm na displeji CPU D E M O User program FC FB Local PROGRAM ALARM Local Reakce na události v programu PROGRAM_ALARM může být volán pouze uvnitř FB Alarmu na HMI Alarmu na webserveru

11 Programování PROGRAM_ALARM ALARM S S S7-300/400/WinAC

12 Programování PROGRAM_ALARM ALARM S S S7-300/400/WinAC Volání FB pro vytvoření instance alarmu

13 Konfigurace alarmů S S S7-300/400/WinAC Definice alarmových typů Definice pro jednotlivé instance alarmů

14 TIA Portal V12 Diagnostika se SIMATIC S7-1500

15 TIA Portal V12 Zabezpečení se SIMATIC S7-1500

16 Zabezpečení plán. Ochrana proti manipulaci dat S S S7-300/400/WinAC Zabezpečený přenos dat Zabezpečený přenos dat při download a upload STEP7 Detekce neautorizovaných změn PLC dat, ochrana proti: Man in the middle -attack Replay -attack Password sniffing Session hijacking WinCC / HMI-Panels Zabezpečený mechanizmus při upgradu firmwaru S7-PLC

17 Zabezpečení Know how Protection Know-how-Protection S S S7-300/400/WinAC Know-How-Protection Know-How-Protection zamknutím bloků Ochrana vytvořených bloků heslem: Čtení Kopírování obsahu bloků Editace Chráněno v projektu i v PLC STEP7 Download Block_1 OB FC FB Local Global Upload S7-Controller Block_1

18 Zabezpečení Copy Protection S S S7-300/400/WinAC Copy protection Svázání programu se sériovým číslem Svázání se sériovým číslem S nebo S PLC User program User program OB FC FB Local OB FC FB Local SIMATIC Memory Card Download Upload SIMATIC Memory Card OB FC FB Local PLC 1 Náhradní PLC PLC 2 PLC 1 PLC 2

19 S plán. Chráněný přístup S S S7-300/400/WinAC Pouze ověřená autorizovaná zařízení mají přístup 4 úrovně ochrany pro různé pořadavky WinCC / HMI-Panely Nová čtvrtá úrověň pro maximální ochranu a kompletní blokování přístupu k PLC Stupňovité uspořádání přístupových práv s jinými hesly pro každou úroveň ochrany STEP7 Level 1: No protection Level 2: Write protection Level 3: Read/write protection Level 4: Complete protection

20 S Zabezpečení Integovaný systém komplexního zabezpečení Systém zabezpečení se skládá především z: Ochrana Know-how & proti kopírování Bezpečná ochrana bloků ve STEP 7 avplc Program lze svázat se seriovým číslem Chráněný přístup Koncept 4 úrovní ochrany zajišťuje přístup k PLC Ochrana proti manipulaci s daty Chráněná komunikace při download, upload atd. D E M Ochrana investice Ochrana proti kopírování Ochrana proti přehrání Ochrana proti změnám Ochrana proti špehování Ochrana proti manipulaci O Ochrana proti replikaci Ochrana přenosu dat

21 TIA Portal V12 a SIMATIC S Trace Diagnostika Zabezpečení Jakub Vojanec jakub.vojanec@siemens.com Tel.:
