1 ZEMĚMĚŘICKÝ ÚŘAD Představení produktů Českého úřadu zeměměřického a katastrálního Petr Dvořáček Odborný seminář pracovníků stavebních úřadů Královéhradeckého kraje Hradec Králové

2 Přehled základních informací o datech a službách Představení resortu ČÚZK, organizační struktura Jednotlivé skupiny produktů Databáze bodových polí Základní báze geografických dat (ZABAGED ) Ortofoto ČR Výškopisná data, letecké laserové skenování Státní mapové dílo Geonames Archivní data Geoportál ČÚZK, síťové služby Představení vybraných aplikací 2

3 Organizační schéma resortu zeměměřictví a katastru Český úřad zeměměřický a katastrální Katastrální úřady (14) Zeměměřické a katastrální inspektoráty (7) Zeměměřický úřad Výzkumný ústav geodetický, topografický a kartografický, v. v. i Katastrální pracoviště (97) Zákon č. 359/1992 Sb. Zákon o zeměměřických a katastrálních orgánech Základní legislativa: Zákon č. 200/1994 Sb. Zákon o zeměměřictví a o změně a doplnění některých zákonů souvisejících s jeho zavedením Vyhláška č. 31/1995 Sb. Vyhláška, kterou se provádí zákon č. 200/1994 Sb. Nařízení vlády č. 430/2006 Nařízení vlády o stanovení geodetických referenčních systémů a státních mapových děl závazných na území státu a zásadách jejich používání 3

4 Věcná působnost Zeměměřického úřadu *) Síť permanentních stanic GNSS pro určování polohy - správa geodetických základů ČR, služby CZEPOS *) - zeměměřické činnosti na státních hranicích, - správa ZABAGED, - vedení ortofotografického zobrazení ČR, - vedení výškopisu ČR, - tvorba státních mapových děl, - standardizace geografického názvosloví, - vedení Ústředního archivu zeměměřictví a katastru. 4

5 Formy poskytování geografických podkladů Tištěné mapy Data Mapové listy Souborová data Mapové služby WMS, WMTS, WFS Rastrová data Skládané mapy Vektorová data Textové soubory 5

6 Geoportál ČÚZK Zajišťuje společné rozhraní pro přístup k informacím o prostorových datech a službách resortu (metadatům) Vyhledávání dat a služeb (CSW služba) Jednotný přístupový bod k aplikacím Poskytování části síťových služeb z infrastruktury geoportálu 6

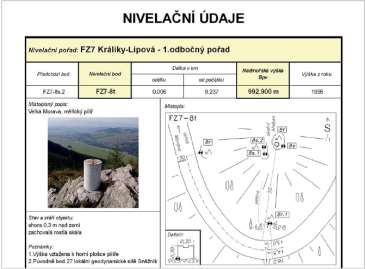

7 Databáze bodových polí (DBP) Databáze bodových polí (DBP) obsahuje geodetické údaje o bodech bodových polí z území České republiky, které lze využít pro přesnou lokalizaci objektů v závazných referenčních systémech. DBP je součástí informačního systému zeměměřictví a patří mezi informační systémy veřejné správy. 7

8 ZABAGED - definice ZABAGED je digitální geografický model území České republiky, který je spravován ZÚ 8

9 ZABAGED Spaghetti model (liniová kresba + centroidy) 2D polohopis vizualizace na Geoportálu 3D výškopis 9

10 ZABAGED - základní charakteristiky Má charakter GIS, kdy k vektorově vyjádřeným geografickým objektům, vzájemně topologicky konzistentním, jsou připojeny formou atributů: 1. jejich vlastnosti - kvalitativní a kvantitativní 2. integrační klíč do databáze správců daného objektu V současnosti je vedeno 116 typů geografických objektů s více než 350 typy atributů. Polohopisné objekty jsou vedené v bezešvé databázi ve 2D v centralizovaném systému (APV ZABAGED ) s online přístupem do databáze (Oracle 11g ), aktualizace grafické i popisné části dat v APV ZABAGED v prostředí Microstationu V8i, historizace změn. Výškopisné objekty jsou spravované v 3D souborově. Geodetický referenční systém S- JTSK Výškový systém baltský- po vyrovnání. Pravidelná aktualizace celého území. 10

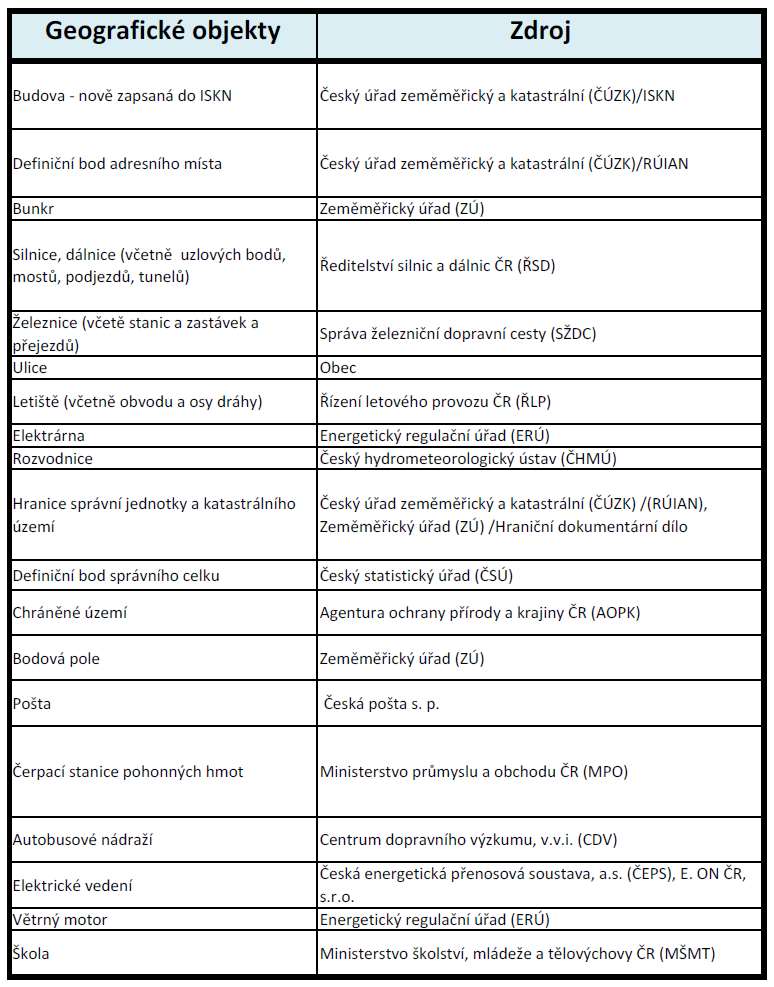

11 Zdroje aktualizace Topografické terénní šetření Ortofoto ČR Letecké měřické snímky Smluvně zajištěné informace od správců jiných databází, orgánů a organizací státní správy ZABAGED Data z leteckého laserového skenování Informace z volně přístupných webových stránek nebo geoportálů Informace od našich uživatelů (např. hlášení o chybě nebo změně přes Geoportál ČÚZK Geonames Informace z obcí 11

12 Plošná aktualizace - práce v systému APV ZABAGED 12

13 Plošná aktualizace terénní práce 13

14 Průběžná aktualizace Maloplošná a velkoplošná zvláště chráněná území Elektrické vedení Školy Meteorologické stanice Body polohového, tíhového a základního výškového bodového pole 14

15 Letecké měřické snímkování po roce 1998 Od roku 1998 snímkování i pro potřeby resortu ČÚZK: černobílé snímky pro č.b. ortofoto, s rozlišením 50 cm v kladu m.l. ZM 10 (mapové listy o ploše cca 18 km 2 ) Barevné snímkování od roku pravidelně periodicky se opakující snímkování Od roku 2003 každý rok 1/3 území ČR Od roku 2012 každý rok 1/2 území ČR V prvních letech snímkování na film s následnou digitalizací snímků na ftg. skenerech, v současné době snímkování digitálními kamerami Snímkování smluvně zajišťují externí dodavatelé Období snímkování od cca konce dubna na počátku vegetace z důvodu požadavků primárního odběratele resortu Ministerstva zemědělství 15

16 Barevné bezešvé ortofoto s rozlišením 25 cm (do 2008 rozliš. 50 cm) Pro ortorektifikaci se používá DMR z vlastní produkce ZÚ Přesnost ortofota cm Distribuce Ortofoto ČR - základní charakteristika Jako souborová data - mapové listy SM 5 (2km x 2,5km), TIFF nebo JPEG, souřadnicový systém S-JTSK, ETRS 89 Prohlížecí služby WMS a WMTS Nabídka tisku, event. s vrstvou katastrální mapy 16

17 Možnosti Ortofota Ortofotomapa je nejaktuálnější zobrazení zemského povrchu nenahradí ale topografickou mapu (je nutné doplnit popis, výškopis, ) Může být vhodným doplňkem katastrální mapy tuto mapu však nahradit nemůže. Dokáže ale například odhalit zásadní polohové nesoulady v mapě KN. Absolutní polohová přesnost ortofotomapy nezávisí na rozlišení ortofotomapy (velikosti pixelu), ale na kvalitě ortogonalizace (rozhodující je určení prvků vnější orientace snímků a použitý digitální model reliéfu) 17

18 Jak používat ortofoto 18

19 Využití Ortofota ČR - příklady Nahlížení do KN Geportál ČÚZK - Geoprohlížeč 19

20 VÝŠKOPIS ČESKÉ REPUBLIKY ( ) 20

21 PROJEKT LETECKÉHO LASEROVÉHO SKENOVÁNÍ HLAVNÍ PARAMETRY SKENOVÁNÍ bloky 10 x 10 km, 10 x 20 km vzdálenost letových řad 830/715 m příčný překryt od 35 do 50% střední výška letu nad terénem 1400/1200 m hustota bodů větší než 1bod/m 2 Obrázek firmy RIEGL, Rakousko 21

22 Poskytované produkty z dat LLS Digitální model reliéfu České republiky 4. generace (DMR 4G) Zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v pravidelné síti (5x5 m) bodů o souřadnicích X,Y,H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání (Bpv) s úplnou střední chybou výšky 0,3 m v odkrytém terénu a 1 m v zalesněném terénu. Digitální model reliéfu České republiky 5. generace (DMR 5G) Zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v nepravidelné trojúhelníkové síti (TIN) bodů o souřadnicích X,Y,H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání (Bpv) s úplnou střední chybou výšky 0,18 m v odkrytém terénu a 0,3 m v zalesněném terénu. Digitální model povrchu České republiky 1. generace (DMP 1G) Zobrazení území včetně staveb a rostlinného pokryvu ve formě nepravidelné sítě výškových bodů (TIN) s úplnou střední chybou výšky 0,4 m pro přesně vymezené objekty (budovy) a 0,7 m pro objekty přesně neohraničené (lesy a další prvky rostlinného pokryvu). 22

23 Státní mapová díla NAŘÍZENÍ VLÁDY 430/2006 Sb. ze dne 16. srpna 2006 o stanovení geodetických referenčních systémů a státních mapových děl závazných na území státu a zásadách jejich používání ve znění nařízení vlády č. 81/2011 Sb. 3 Státní mapová díla (1) Státními mapovými díly závaznými na území státu jsou a) katastrální mapa, b) Státní mapa v měřítku 1 : 5 000, c) Základní mapa České republiky v měřítcích 1 : , 1 : , 1 : , 1 : nebo 1 : , d) Mapa České republiky v měřítku 1 : , e) Topografická mapa v měřítcích 1 : , 1 : a 1 : , f) Vojenská mapa České republiky v měřítcích 1 : , 1 : a 1 : (2) Tematickými státními mapovými díly závaznými na území státu jsou tematická mapová díla vytvořená pro celé území státu na podkladě základních státních mapových děl

24 Katastrální mapa Katastrální mapa je závazným státním mapovým dílem velkého měřítka, obsahuje body polohového bodového pole, polohopis a popis. - Vektorová podoba KN - Rastrová podoba KN 24

25 Státní mapa 1 : Nová podoba SM 5 Obsahem mapy je: Polohopis podkladem je katastrální mapa Výškopis z výškopisné části ZABAGED Popis z geografických jmen databáze Geonames a z atributů vybraných typů objektů ZABAGED Je zpracována pro území, kde proběhla digitalizace KN Kartografická vizualizace je řešena automatizovaně bez zásahů kartografa Vektorová i rastrová forma SM 5 Poskytována jako souborová data (TIFF), nebo prostřednictvím WMS 25

26 Základní mapy středních měřítek 1 : : : : :

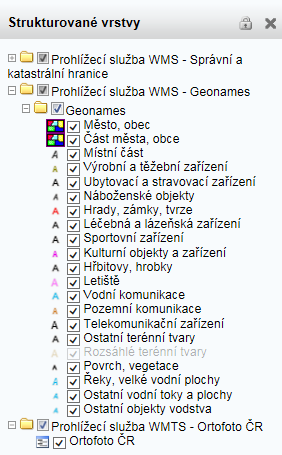

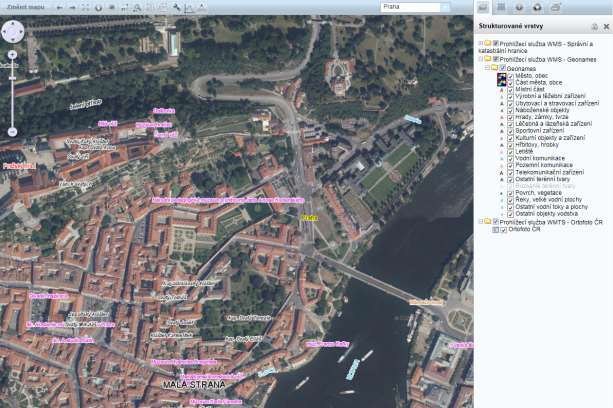

27 Geonames Geonames je databází geografických jmen České republiky (ČR). Je vedena v podobě bezešvé databáze pro celé území ČR v centralizovaném informačním systému spravovaném Zeměměřickým úřadem. 27

28 Ústřední archiv zeměměřictví a katastru (ÚAZK) 28

29 Publikace archiválií z ÚAZK na Geoportálu ČÚZK 29

30 Publikace archiválií 30

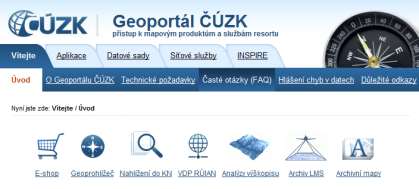

31 Geoportál ČÚZK Zajišťuje společné rozhraní pro přístup k informacím o prostorových datech a službách resortu (metadatům) Vyhledávání dat a služeb (CSW služba) Jednotný přístupový bod k aplikacím Poskytování části síťových služeb z infrastruktury geoportálu 31

32 Síťové (Webové) služby Geoportálu ČÚZK Geoportál ČÚZK poskytuje informace o službách a možnostech jejich připojení: Vyhledávací, umožňující vyhledání souborů prostorových dat a služeb na základě metadat a umožňující zobrazení obsahu metadat. Prohlížecí, umožňující zobrazit, procházet, přiblížit/oddálit, posouvat nebo překrývat zobrazitelné soubory prostorových dat Stahovací, umožňující stažení úplných souborů prostorových dat Transformační, umožňující transformace souřadnic 32

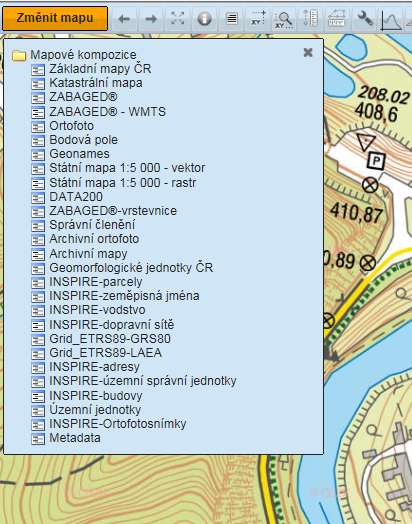

33 Aplikace pro prohlížecí služby klient Geoprohlížeč WMS služby a dlaždicové WMTS služby Prohlížecí služby pro veškeré datové série z produkce Prohlížení mapových kompozic Vyhledávání z databáze Geonames nebo z adres v mapovém okně 33

34 Geoprohlížeč

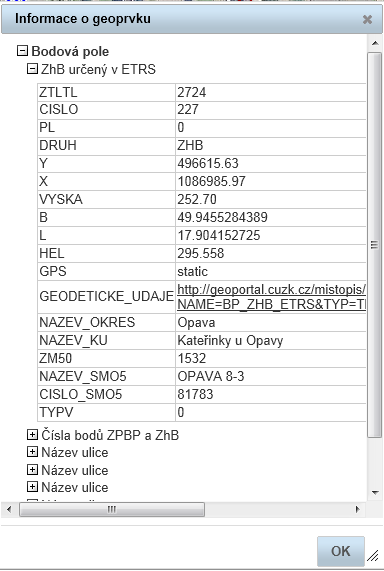

35 Geoprohlížeč propojení databází Propojení s databází bodových polí mapová kompozice Bodová pole - provede dotaz nad mapou a zobrazí odpověď 35

36 Prohlížecí služby v mobilních aplikacích Mapy ČÚZK Aplikace Mapy ČÚZK je dostupná pro zařízení s operačními systémy ios (Apple), Android, Windows 8.1 a Windows Phone 8.1.: 36

37 Prohlížecí služby v mobilních aplikacích bodové pole 37

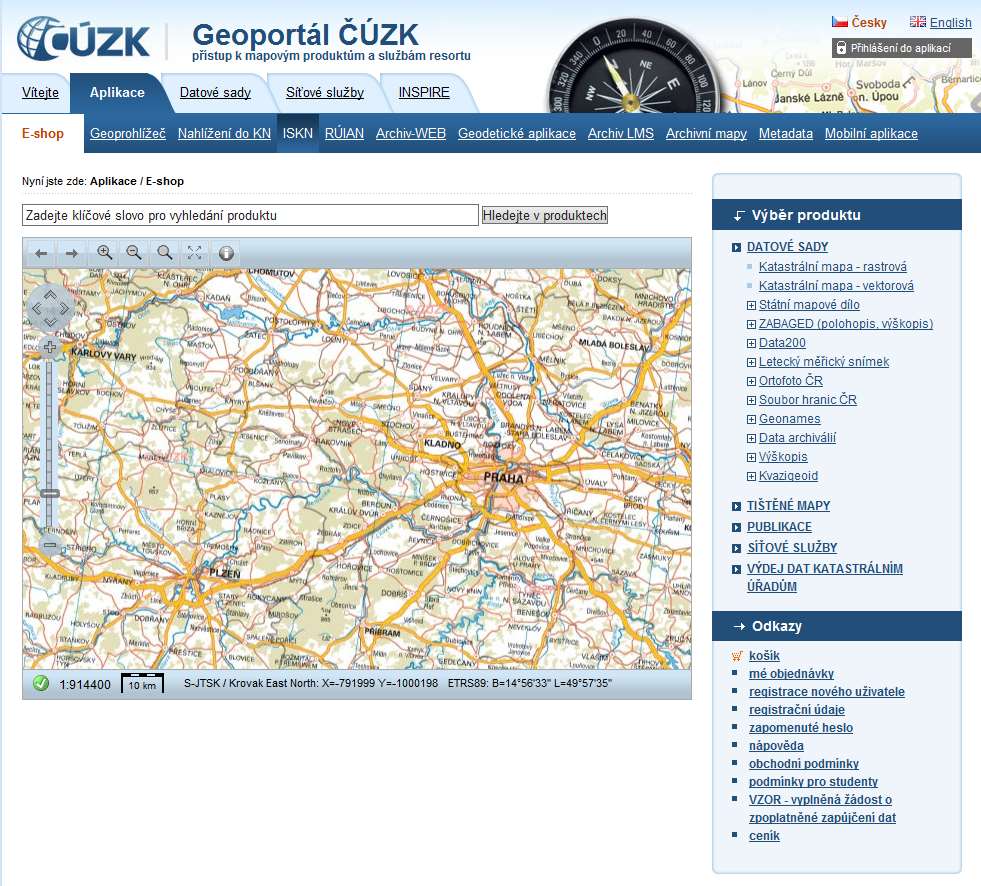

38 Internetový obchod 38

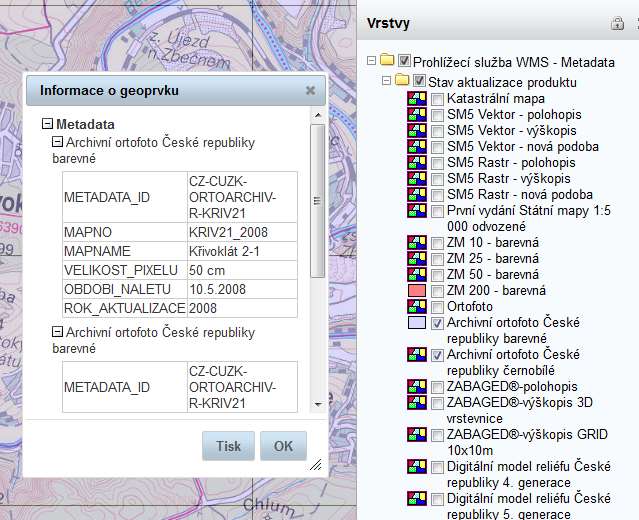

39 Archivní ortofoto z území ČR Černobílé ortofoto Snímkování od r do r Velikost pixelu je 50 cm Nyní uloženo obdobně jako barevná ortofota - po mapových listech SM 5 (dříve bylo uložení po m.l. ZM 10) Barevné ortofoto Snímkování od r (pro pásmo Východ), od r (pro pásmo Střed), od r (pro pásmo Západ) *) Pro snímkování do roku 2008 včetně je velikost pixelu 50 cm Pro snímkování od roku 2009 je velikost pixelu 25 cm *)testovací snímkování již v roce

40 Archivní ortofoto z území ČR Rozsáhlé možnosti využití snímků pro analýzy změn v území v průběhu času Vzhledem ke georefencování je možné porovnání polohy objektů s vyhovující geometrickou přesností Jeneč 2001 Jeneč 2008 Jeneč

41 Archiv leteckých měřických snímků 41

42 Archiv leteckých měřických snímků Rok 2014 Rok

43 Nová publikace dat z LLS Od června 2015 byly zveřejněny nové služby ESRI IMAGE pro modely DMR 4G celého území ČR a pro dosud zpracované části území DMR 5G a DMP 1G IMAGE služby poskytované z ArcGIS serveru Geoportálu ČÚZK poskytují širší využití, uživatelé mohou ve svých vlastních aplikacích nad těmito službami realizovat např. základní analýzy výškopisných dat. Od června 2015 je v provozu aplikace pro jednoduché analýzy výškopisu: 43

44 Analýzy výškopisu 44

45 Děkuji za pozornost Ing. Petr Dvořáček Zeměměřická sekce Zeměměřický úřad, Pod sídlištěm 9, Praha 8
