1 Nová realizace ETRS89 v ČR Digitalizace katastrálních map Karel Štencel Konference Implementácia JTSK-03 do katastra nehnuteľností a digitalizácia máp KN v praxi

2 Obsah Nová realizace ETRS 89 Transformace S-JTSK ETRS Digitalizace a vedení katastrálních map Stránka 2

3 Nová realizace ETRS 89, S-JTSK ETRS Nová realizace ETRS89 Přijata k :00:00 (GMT) - GPS Week 1617 Zahrnuje nové souhrnné vyrovnání všech měření GNSS vykonaných na TB a ZhB v letech Akceptuje doporučení IAG (Mezinárodní asociace geodézie) nahradit v souř. systému ETRS89 jeho rámec ETRF89 novějším rámcem ETRF2000 Stránka 3

4 Nová realizace ETRS 89, S-JTSK ETRS Postup: zpracování dlouhodobých pozorování na stanicích sítě CZEPOS a dalších vybranych stanicích vyrovnáni sítě permanentnich stanic na vybrané stanice EPN (nejbližší ČR) připojena měření v síti DOPNUL z let a vyrovnáno připojena měření na TB výběrové údržby z let a vyrovnáno do vzniklé kostry vyrovnána měření provedená KÚ na ZhB v a 2008 celkem cca bodů (perm.st.+tb+zhb) se souřadnicemi v S-JTSK i v ETRS89 vytvořen nový souřadnicový systém s pracovním názvem S-JTSK/05 (neobsahuje lokálni deformace) mezi S-JTSK/05 a ETRS89 lze transformovat pomoci matematických rovnic pro přechod mezi S-JTSK/05 a S-JTSK vytvořeny interpolační převodní tabulky (kostra cca bodů) velikost oka interpolační mřížky 2,0 x 2,0 km Stránka 4

5 Nová realizace ETRS 89, S-JTSK ETRS Hlavní dopady přijetí nové realizace ETRS89: nové hodnoty souřadnic v ETRS89 všech bodů, kterým byly určeny a byly uvedeny v DBP (databázi bodových polí), množina takových bodů rozšířena na 10-ti násobek (na cca bodů), změny souřadnic v ETRS89 všech stanic sítě CZEPOS, je k dispozici zpřesněná globální transformace použitelná i pro body PPBP pro transformaci mezi novou realizací ETRS89 a S-JTSK nelze použít programy pro zpřesněnou globální transformaci ETRFJT01, ETRFJT07 a všechny, které z nich vycházejí (jsou platné pro vztahy mezi konkrétní realizací ETRS89 a S-JTSK). Stránka 5

6 Nová realizace ETRS 89, S-JTSK ETRS Přesnost nově definované zpřesněné globální transformace: m xy = 0,025 m (m p = 0,035 m) Transformační programy pro zpřesněnou globální transformaci využívají dotransformace pomocí interpolace v mřížce tabulek opravných hodnot tabulky jsou vždy vztaženy ke konkrétnímu souř. systému a jeho konkrétní realizaci Je třeba volit program podle toho, ze které realizace ETRS89 a pomocí kterých transformačních tabulek se přechází do S-JTSK pro zjednodušení vyřešeno stanovením období jejich platnosti a) programy platné pro data pořízená před b) programy platné pro data pořízená v období c) programy platné pro data pořízená po Stránka 6

7 Nová realizace ETRS 89, S-JTSK ETRS Kampaň EUREF-CS/H-91 3 body na území ČR NULRAD 10 bodů DOPNUL 176 bodů Zaměření vybraných trig. bodů TB Projekt zhuštění cca zhušť. bodů Vyrovnání všech bodů (cca ) Globální transformace nová realizace ETRS89 Stránka 7

8 Nová realizace ETRS 89, S-JTSK ETRS Globální transformační vztah ETRS89 S-JTSK/05 S-JTSK Stránka 8

9 Digitalizace katastrálních map Klíčová otázka: Je možné při digitalizaci odstranit nejzávažnější deformace, transformovat mapu do současného souřadnicového systému (S-JTSK) a udržovat ji bez deformování výsledků přesných měření? Před 12 lety byla naše odpověď NE digitalizace v systému stabilního katastru, každé k.ú. samostatně, vektorizace, doplnění chybějících parcel Stránka 9

10 Digitalizace katastrálních map Velká poptávka po digitální formě map v JTSK Proto následovalo několik let přípravy technologie a ověřování. Výsledek: Ve většině území je možné mapu přepracovat tak, aby bylo možné změny zobrazit bez deformování, Souvislé zobrazení katastrální mapy v národním souřadnicovém systému S-JTSK Vektorový formát Stránka 10

11 Digitalizace katastrálních map Využívání výsledků měření změn ke zpřesňování mapy Digitalizace nyní intenzívně probíhá, Plánované tempo je 8,5 % území ČR ročně, pak postupně dokončování až do Stránka 11

12 Stránka 12

13 Digitalizace katastrálních map Hlavní problémy: Na 70% území mapy s původem v mapování v 1. polovině 19. století (1:2880) jiný souřadnicový systém, grafická triangulace hlavní zdroj nehomogenity, přesnost? m různé postupy aktualizace během 150 let zdroj mnoha technických problémů Stránka 13

14 Digitalizace katastrálních map Hlavní problémy: Chybějící parcely zemědělské a lesní pozemky vlastněné soukromníky, ale užívané státem - nezakresleny v katastrálních mapách zakresleny jen ve starých katastrálních mapách, v terénu hraniční znaky nejsou při digitalizaci doplňovány Stránka 14

15 Doplňování parcel nezobrazených v katastrální mapě

16 Technologie přepracování sáhových map 1. Využití rastrů mapových listů aktualizovaných do 50. let - eliminace srážky, vytvoření celistvé mapy k.ú. Stránka 16

17 3. Technologie přepracování sáhových map Celje, Digitalizace katastrálních map v ČR Stránka 17

18 3. Technologie přepracování sáhových map Celje, Digitalizace katastrálních map v ČR Stránka 18

19 Technologie přepracování sáhových map 2. Spojení ostrovních map k.ú. do celku, souvislý rastr transformace rastru z původního do současného souřadnicového systému 1200 geodetických bodů užitých v obou systémech Stránka 19

20 3. Technologie přepracování sáhových map Celje, Digitalizace katastrálních map v ČR Stránka 20

21 Technologie přepracování sáhových map 3. Využití všech výsledků předchozích měření Stránka 21

22 3. Technologie přepracování sáhových map Stránka 22

23 Technologie přepracování sáhových map 4. Vyhledání, označení a zaměření dostatečného počtu identických bodů, kterých je využito pro transformace rastrového obrazu mapy před vektorizací Zásadní vliv na přesnost výsledku přepracování sáhové mapy Stránka 23

24 4. Technologie přepracování sáhových map 4. Transformace rastrových obrazů map do S-JTSK Přehled identických bodů Porovnání výsledků transformace s ortofotomapou Detekce výsledků zeměměřických činností s chybným polohovým určením Stránka 24

25 Technologie přepracování sáhových map 5. Vektorizace parcel z transformovaného rastru Parcely vzniklé z geometrických plánů nízké kvality nebo bez plánů jsou vektorizovány ze současných katastrálních map Stránka 25

26 Vektorizace rastrových obrazů při tvorbě KMD Pec pod Sněžkou, Digitalizace sáhových katastrálních map v ČR Karel Štencel - ČÚZK Stránka 26

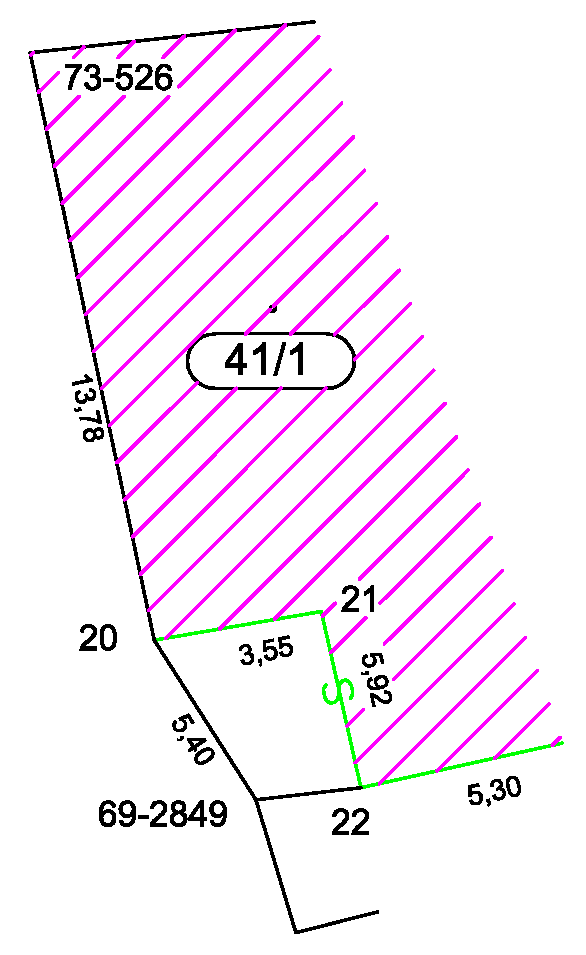

27 Zpřesňování map při jejich aktualizaci Popsaný postup digitalizace vede k tomu, že digitální katastrální mapa obsahuje často polohopis evidovaný s různou polohovou přesností. Vlastníci mají možnost si kvalitu evidovaných údajů ověřit a poté případně evidované údaje zpřesnit. Ke zpřesnění je třeba předložit spolu se zaměřením hranic i listinu podepsanou všemi vlastníky, že se zpřesněním hranic souhlasí. Stránka 27

28 Zpřesňování map při jejich aktualizaci Praha, Stránka 28

29 Varianta I Varianta II Varianta III Stránka 29

30 Zpřesňování map při jejich aktualizaci Bez vlastníků tyto problémy nemůžeme řádně vyřešit. => Dvoje souřadnice 1. obraz v mapě 2. měřené Stránka 30

31 Zpřesňování map při jejich aktualizaci Bez vlastníků tyto problémy nemůžeme řádně vyřešit. => Stránka 31

32 Digitalizace a vedení katastrálních map Vládou uloženo dokončit digitalizaci do roku 2017 Původně 2015, posun kvůli škrtům v rozpočtu Na KÚ se v současné době věnuje digitalizaci přibližně 1200 zaměstnanců + 20 mil. na veřejné zakázky K bylo dokončeno 70% katastr. území. Digitální mapa 37%, přesnost ± 14 cm } ± 1 m Digitalizovaná mapa (v S-SK) 8% Digitalizovaná mapa (v S-JTSK) 23% Kombinace 2%. Stránka 32

33 Závěry k digitalizaci katastrálních map Digitalizace starých map do vektorové formy je nákladná Digitalizované mapy chceme užívat mnoho let a zpřesňovat je na základě geometrických plánů Některá k.ú. bude nutné nově zmapovat, protože mapy jsou příliš nekvalitní ( cca 3-5%) Na KÚ cca 450 zaměstnanců v odborech katastrálního mapování, které chceme zachovat i po dokončení digitalizace map, tj. po roce 2017 Stránka 33

34 Závěry k digitalizaci katastrálních map Stránka 34

35 Děkuji za Vaši pozornost. Stránka 35
