1 FLASH PAM TI David Richter Ing. Karel Kubata

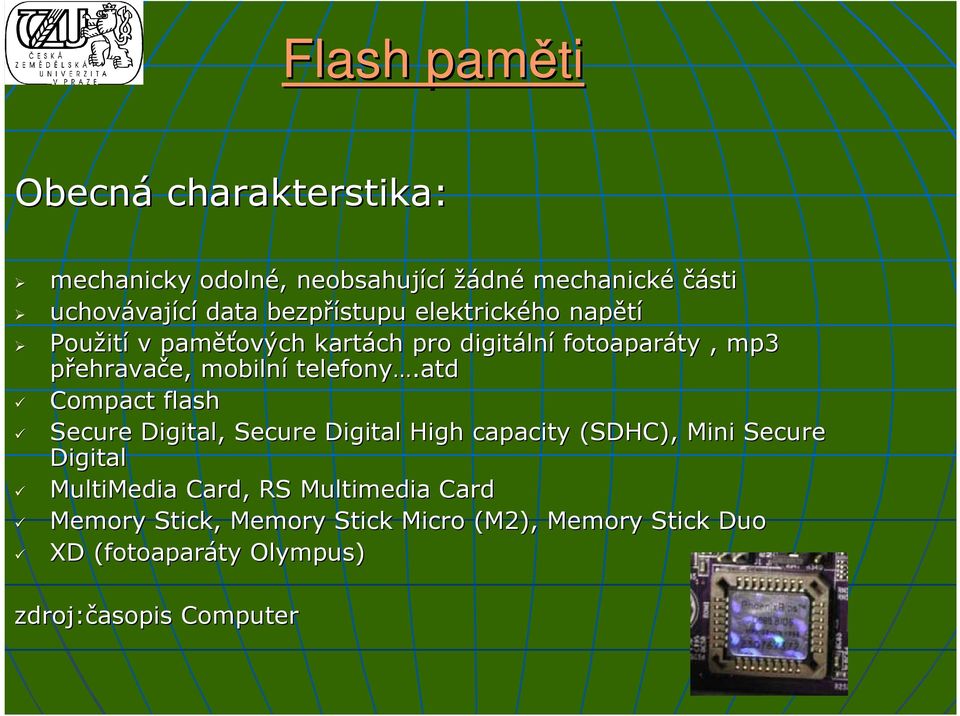

2 Flash pam ti Obecná charakterstika: mechanicky odolné,, neobsahující žádné mechanické části uchovávaj vající data bezpřístupu elektrického napětí Použit ití v paměť ěťových kartách pro digitáln lní fotoaparáty ty, mp3 přehravače,, mobilní telefony.atd Compact flash Secure Digital, Secure Digital High capacity (SDHC), Mini Secure Digital MultiMedia Card,, RS Multimedia Card Memory Stick, Memory Stick Micro (M2), Memory Stick Duo XD (fotoaparáty ty Olympus) zdroj:časopis Computer

3 Obrázky: Paměťová karta (Compact flash) Flashdisk

4 Principy zápisu a čtení: Data jsou ukládána v poli transistorů (plovoucí brány), zvaných buňky,, každá z nich obvykle uchovává 1 bit informace. Jedna brána je kontrolní brána (CG-control gate) ) druhá je plovoucí brána (FG-floating gate) ) navzájem izolované vrstvou kysličníku. ku. Protože e je FG izolovaný jeho izolační vrstvou oxidu, každé elektrony na něj n přivedené jsou uvězněny a tím t m pádem p je uložena informace. Když jsou na FG nějakn jaké elektrony, tak modifikují (částečně ruší ší) ) elektrické pole přichp icházející z CG, což modifikuje prahové napětí (Vt)) buňky. Buňka je čtená umíst stěním m specifického elektrického napětí na CG, elektrický proud pak buď teče, e, nebo neteče, e, a to v závislosti na Vt buňky, které je závislz vislé na počtu elektronů na FG. Tato přítomnost p nebo nepřítomnost elektrického proudu je přelop eložena ena na 1 a 0, představující uložen ená data.

5 Flash buňka je naprogramovaná (nastavená na specifickou hodnotu) spuštěním m toku elektronů ze zdroje do odvodu. Přivedení velkého napětí na CG pak poskytne dostatečně silné elektrické pole pro jejich vysátí na FG. Pro vymazání flash buňky je velký napěť ěťový rozdíl l přiveden p mezi CG a zdroj, což odvede elektrony pryč skrz kvantový tunel. Současn asné flash paměti jsou rozdělen lené do vymazatelných částí nazývaných buď bloky, nebo sektory. Všechny paměť ěťové buňky v rámci r jednoho bloku musí být vymazány současn asně. Zdroj:wikipedia

6 Kategorie flash pamětí CompactFlash (CF) bylo původně typ zařízen zení pro ukládání dat používan vané v přenosných p elektronických zařízen zeních. Jako záznamovz znamové médium používá flash paměť ve standardizovaném pouzdru. Poprvé bylo specifikováno a vyrobeno společnost ností SanDisk Corporation v roce Fyzický formát t je dnes používán n pro mnoho zařízen zení. Existují dva typy CF karet: Type I a trochu tlustší Type II. Specifikovány jsou tři t i rychlosti karet: CF, CF High Speed (CF+/CF2.0) a CF3.0. Slot Type II je také používán n pro Microdrive a jinými zařízen zeními.

7 Kategorie flash pamětí Memory Stick je paměť ěťová karta uvedená na trh firmou Sony v roce PůvodnP vodní karty měly m kapacitu do 128 MB nebo v případp padě Memory Stick Select,, kde byly použity dvě paměť ěťové banky v jedné kartě,, do 256 MB. Vylepšen ená verze Memory Stick Duo zvětšila přenosovou rychlost a kapacitu, u verze Memory Stick Duo se zmenšily rozměry ry karty (existuje i Pro Duo verze). Zatím m poslední uvedená verze karty je miniaturní Memory Stick Micro,, která je označov ována jako M2.

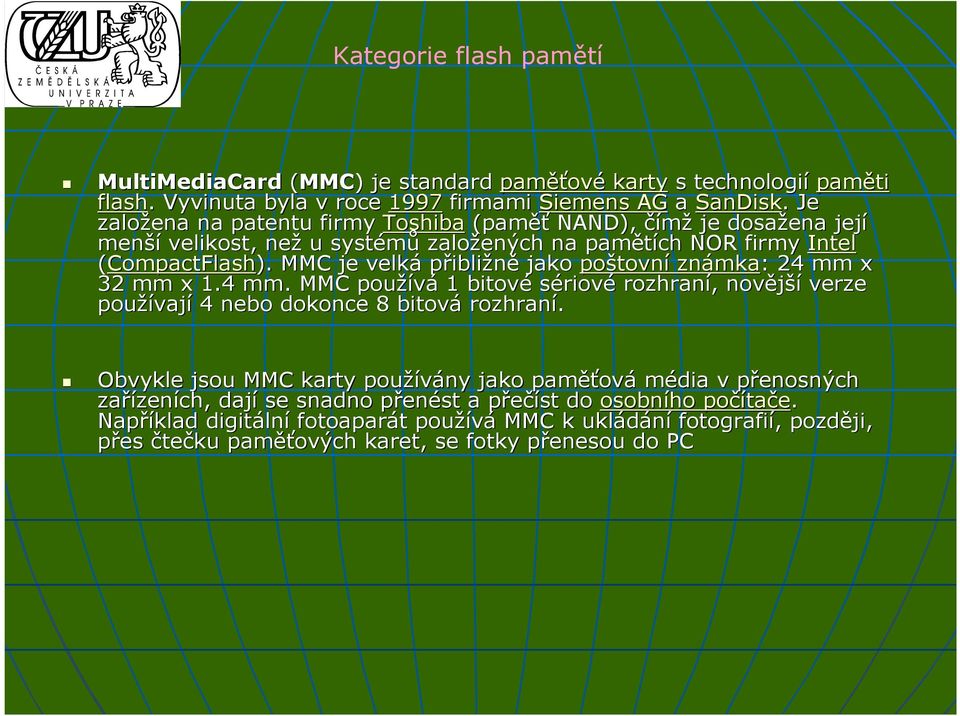

8 Kategorie flash pamětí MultiMediaCard (MMC)) je standard paměť ěťové karty s technologií paměti flash.. Vyvinuta byla v roce 1997 firmami Siemens AG a SanDisk.. Je založena na patentu firmy Toshiba (paměť NAND), čímž je dosažena její menší velikost, než u systémů založených na pamětích NOR firmy Intel (CompactFlash). MMC je velká přibližně jako poštovn tovní známka mka: : 24 mm x 32 mm x 1.4 mm. MMC používá 1 bitové sériové rozhraní,, novější verze používaj vají 4 nebo dokonce 8 bitová rozhraní. Obvykle jsou MMC karty používány jako paměť ěťová média v přenosných p zařízen zeních, dají se snadno přenp enést a přečíst p do osobního počíta tače. Například digitáln lní fotoaparát t používá MMC k ukládání fotografií,, později, přes čtečku paměť ěťových karet, se fotky přenesou p do PC

9 Kategorie flash pamětí USB flash paměť ěť,, někdy n téžt USB flash disk,, je paměť ěťové zařízen zení,, používan vané převážně jako náhrada diskety.. Většinou V mám podobu klíčenky a je vybaveno pamětí typu flash,, která umožň žňuje uchování dat i při p odpojení napájen jení.. Data se do disku nahrávaji přes sběrnici USB,, odtud název. n Ačkoli A je v názvu slovo disk, médium m nemusí být a často také nebývá tvaru disku.

10 Kategorie flash pamětí Secure Digital (zkratka SD) ) je paměť ěťová karta používan vaná v přenosných zařízen zeních včetnv etně digitáln lních fotoaparátů,, přenosných p počíta tačů a mobilních telefonech. Jako médium m je použita flash paměť ěť. SD karty byly vytvořeny na základz kladě formátu Multi Media Card (MMC), ale oproti tomuto starší šímu formátu jsou silnější ší. DRM (digitáln lní správa práv) je přítomno, ale málo m se používá.. SD karty mají nejčast astěji rozměry ry 32 x 24 x 2,1 mm, ale mohou být i tenší - 1,4 mm jako MMC karty. Tyto karty na rozdíl l od MMC mají malý postranní vypína nač na ochranu proti zápisu. z Pokud je nastaven na LOCK, nenahrajete na kartu nic, pokud je OPEN, můžm ůžete ji i formátovat.

11 Kategorie flash pamětí xd-picture Card je druh paměť ěťové karty určen ené především m pro použit ití v digitáln lních fotoaparátech tech. xd znamená extrémně Digitální Zdroj:wikipedia,

12 Porovnání vlasností různých typů pamětí: FLASH nízká cena velká hustota velká rychlost nízký příkon p vysoká spolehlivost ROM velká hustota spolehlivost nízká cena programování maskami, jejichž výroba je náron ročná na čas použit ití pro velké série Zdroj:ČVUT SRAM největší rychlost velká spotřeba energie malá hustota EPROM velká hustota pro vymazání musí být vystavena UV záření EEPROM elektricky mazatelná byte po bytu nižší spolehlivost vyšší cena nejnižší hustota DRAM velká hustota nízká cena velká rychlost velká spotřeba
