1 Užívateľský Manuál 1/26

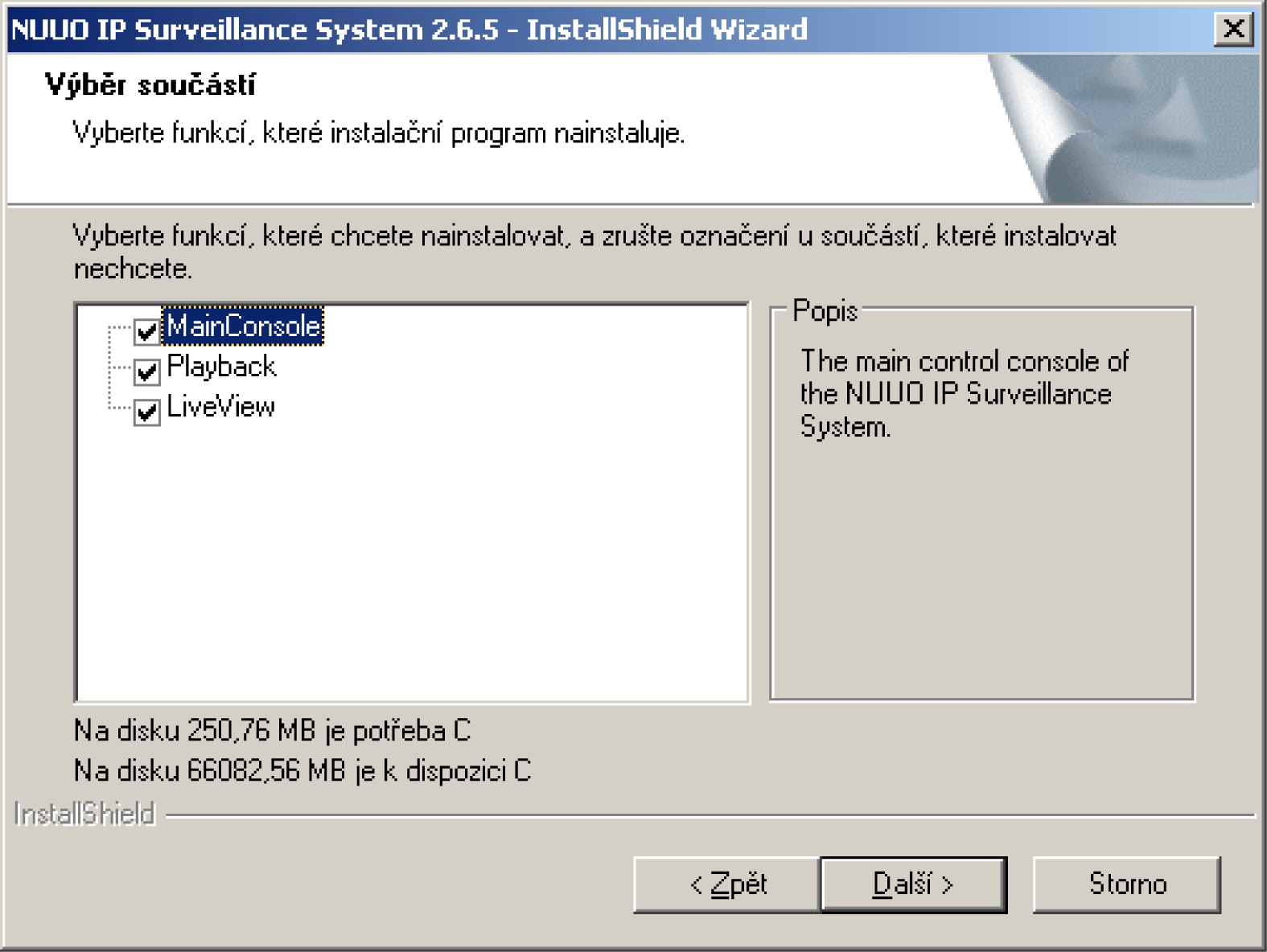

2 Inštalácia Vložíte do mechaniky inštalačné CD Spustíte Setup.exe Pri inštalácii musíte vybrať možnosť "I accept the terms of the license agreement "(súhlasím s podmienkami licenčnej zmluvy), inak neviete program nainštalovať Vyplníte meno užívateľa a spoločnosť Vyberte si možnosť inštalácie úplné alebo voliteľné U možnosti úplné, sa program nainštaluje vrátane všetkých súčastí do adresára sám U možnosti voliteľné si môžete vybrať adresár, do ktorého sa má program nainštalovať, ďalej viete si vybrať, ktoré súčasti programu chcete nainštalovať (pozri obrázok) Ak inštalujete klienta, nemusíte vyberať možnosť inštalácie MainConsole 2/26

3 Pre dokončenie inštalácie kliknite na tlačidlo dokončiť Teraz môžete program spustiť cez hlavnú ponuku kliknutím na NUUO Main console Zadajte prihlasovacie údaje, meno používateľa a heslo Inštalácia IP kamier Skontrolujte sieť medzi IP kamerou a systémom NUUO Pridanie IP kamery Možnosť 1 Spustíte NUUO a v hlavnom okne kliknite na nastavenie V rolovacom menu kliknite na nastavenie Po zobrazení okna nastavení kliknite hore na záložku kamera Ak IP kamera, ktorú pridávate, podporuje UPnP (pokročilé sieťové nastavenie) zvolíme možnosť 2 Kliknite na hľadať pre vyhľadanie IP kamier, ktoré sú k dispozícii Vyberte IP kamery, ktoré chcete a zvoľte ich, možno budete musieť zadať meno a heslo pridávanej IP kamery Kliknutím na tlačidlo potvrdiť IP kameru priradíte. 3/26

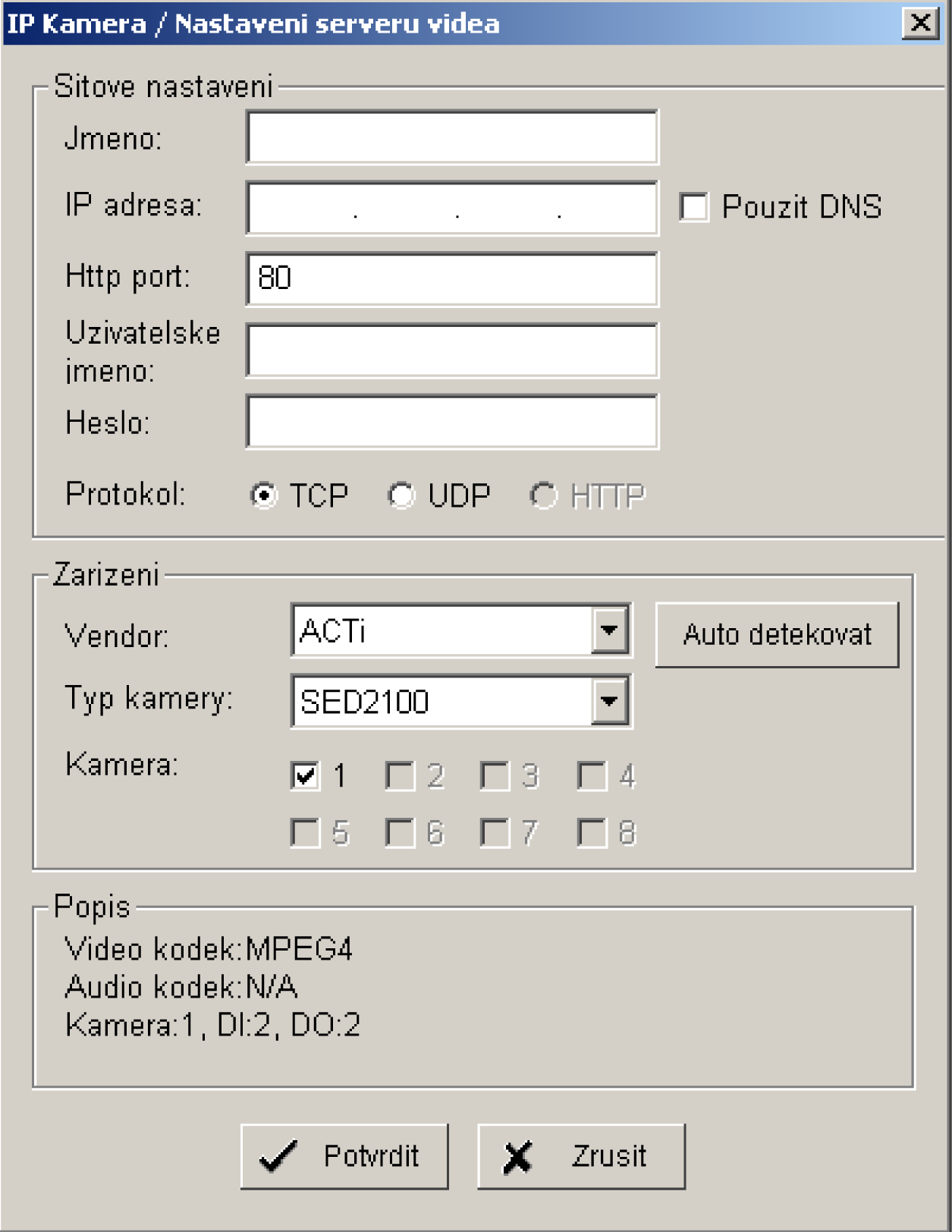

4 Možnosť 2 Spustíte NUUO a v hlavnom okne kliknite na nastavenie V rolovacom menu kliknite na nastavenie Po zobrazení okna nastavení kliknite hore na záložku kamera Kliknite na vložiť pre priradenie IP kamier Vyplňte meno domény, IP adresu, zvoľte možnosť použiť DNS, vyplňte http port, používateľské meno a heslo, kliknite na Auto detekovať (pozri obrázok) Potvrdíme tlačidlom potvrdiť, potvrdíme tlačidlom potvrdiť aj v okne nastavení 4/26

5 Nastavenie plánovača V hlavnom okne kliknite na možnosť plánovač Po pridaní kamier do systému je defaultne nastavené nahrávanie všetkých kamier 24 hodín denne Kamery vidíte zobrazené podľa liniek, dvojitým kliknutím na danú linku danej kamery môžete zvoliť možnosť nahrávania Zmeny potvrdíte tlačidlom potvrdiť Nastavenie stráženia V hlavnom okne kliknite na možnosť stráženia Vyberte kameru a potom kliknite na vložiť novú udalosť Vyberte možnosť všeobecný pohyb a potvrďte V okne nastavení udalosti alarmu nastavte detekčnú zónu a potom potvrďte Nahrávanie a chytré stráženie V hlavnom okne kliknite na možnosť spustenie a potom zapnite funkciu spustenie nahrávania plánovača a spustenie systému chytrého stráženia pre spustenie týchto dvoch funkcií Prehrávanie V hlavnom okne kliknite na možnosť prehrávania Na pravej strane zvoľte možnosť otvoriť nahrávka Nahrávky sa vám zobrazia v časovej tabuľke, kde kamery znázorňujú znovu linky, označíte si kameru a dobu, ktorú chcete prehrať (pozri obrázok) 5/26

6 6/26

7 1. Hlavní panel (Main Console) V hlavnom paneli sa nastavujú všetky dôležité funkcie (spustenie, prehrávanie, plánovač, stráženie, nastavenie) Po ľavej strane si kliknutím na obrázok môžete zvoliť zobrazenie kamier Spustenie V tejto záložke si môžete zapnúť / vypnúť funkcie (nahrávať všetko, spustenie nahrávania plánovača, spustenie systému chytrého stráženia, štart čítača a zamknutie systému pre zablokovanie týchto funkcií) Plánovač V tejto záložke si môžete nastavovať nahrávanie v určitom čase Stráženie V tejto záložke si môžete nastavovať chytré funkcie tohto programu ako detekcia pohybu, strata objektu,... Nastavenie V tejto záložke si môžete podrobne nastaviť program NUUO 7/26

8 Logo NUUO (vpravo hore) Pri logu vidíte guľu, ak je sivá program je v kľude, ak je modrá program nahráva, ak je červená stala sa nejaká udalosť Informačné okno (vpravo pod logom NUUO) Tu sa vám zobrazuje dátum, čas, voľné miesto na hard disku, teplota procesora, a ďalšie (podrobnosti si môžeme nastaviť v záložke nastavenia hlavný) PTZ panel Panel pre ovládanie PTZ kamier, nachádza sa vpravo pod informačným oknom Zoom + a pre priblíženie alebo oddialenie Zaostrenie (pod PTZ panelom) Zaostrenie predmetov (možnosť zaostriť buď na bližšie alebo vzdialenejšie predmety) Stráženie (pod PTZ panelom) V okne pre nastavenie máte možnosť z ľavého okna vybrať kamery až do štyroch strážnych skupín, ktoré sa dajú premenovať (pozri obrázok) Kliknutím na obraz kamery v hlavnom menu sa zobrazí obraz na celú obrazovku, pravým tlačidlom sa zobrazía ďalšie možnosti ako získania snímku, povoliť / zakázať pohyb, povoliť / zakázať PTZ, povoliť / zakázať audio, vymazať kameru 8/26

9 2. Prehrávanie Prehrávanie videozáznamov, vyhľadávanie udalostí Tlačidlo pre minimalizovanie a vypnutie okna pre prehrávanie Časová lišta a kontrolné tlačidlá play, pauza, stop,... CUE (Cop) pri prehrávaní videozáznamu si môžete vybrať začiatok a koniec, požadovaný úsek záznamu možno potom uložiť Informačné okno, lišta pre ovládanie hlasitosti audio o záznamu Prehliadanie prehrávanie videozáznamu Otvoriť nahrávku 9/26

10 V okne si môžete vyhľadať záznam podľa dňa, času, alebo udalosti Každá udalosť má inú farbu v časovom poli pre ľahkú orientáciu Okno pre zobrazenie danej kamery Všeobecný pohyb detekcia akéhokoľvek pohybu v označenom sektore Cudzí objekt detekcia cudzieho objektu v označenom sektore Chýbajúci objekt detekcia chýbajúceho objektu v označenom sektore Strata zaostrenia nastavenie viditeľnosti, zaostrenie, jasu a kontrastu farieb Strata signálu Uložiť video Vyberte si kameru z ktorej chcete uložiť videozáznam Pomocou CUE (Cop) bodov si stanovíte začiatok a koniec videozáznamu Dĺžku záznamu vidíte v informačnom okne Kliknite na ikonku uložiť video, zadajte názov videa, miesto pre uloženie, možnosť uložiť videozáznam so zvukom alebo bez Vyberte si kompresný formát Vyhľadávanie inteligentné vyhľadávanie udalosti 5 typov udalostí Ľavým tlačidlom označíte sektor Možnosť nastavenia citlivosti a intervalu 10/26

11 Uložiť obraz Vyberte si kameru z ktorej chcete uložiť videozáznam Pomocou časovej lišty alebo kontrolného panelu si vyberte obraz, ktorý chcete uložiť Až budete mať zastavený obraz pomocou pauzy, môžete obrázok uložiť vo formáte JPEG alebo BMP Tlač Možnosť vytlačenia obrázku Možnosť prispôsobiť veľkosť obrázku stránky Možnosť vycentrovania obrázku Možnosť vytlačiť obrázok zo všetkých kamier naraz alebo jednotlivo 1) 2) 3) 4) 5) 6) 7) Zálohovať Zálohovanie dát vrátane funkcií prehliadania a prihlasovacích údajov Vyberte si video, ktoré chcete zálohovať a kliknite na zálohovať Vyberte si časový úsek, ktorý chcete zálohovať Vyberte si z kamier, ktoré chcete zálohovať Môžete si vypočítať veľkosť zálohovaných dát pomocou tlačidla spočítať veľkosť Vyberieme si cestu pre zálohovanie dát Vyberieme si, či chceme zálohovať denník udalostí, systému,... Kliknite na zálohovanie Pozri obrázok 11/26

12 Prehliadač denníka 1) Neobvyklá udalosť História mimoriadnych udalostí, ktoré boli detekované Vyhľadávanie pomocou typu udalosti, časového úseku Možnosť vyhľadávania zo všetkých kamier naraz alebo jednotlivo 2) Denník systému História systémových operácií v programe NUUO 22 typov denníka (zapnutie / vypnutie hlavného terminálu, štart / stop plánovača, štart / stop chytrého stráženia, úprava nastavenia, úprava plánovača,...), podľa ktorých je možné vyhľadávať vyhľadávanie pomocou časového úseku viď obrázok 12/26

13 3) Čítač aplikácií Nástroj pre počítanie vstupov a výstupov na určité kamery Vyhľadávanie pomocou časového úseku 4) Čítač aplikácií diagram Grafické zobrazenie Výpis denníka systému, neobvyklé udalosti a čítač aplikácií možno uložiť vo formáte *. txt a *. xls Nastavenie Nastavenie zobrazenia záznamu (kalendár / zoznam), možnosti prehrávania, nastavenie cesty pre uloženie videozáznamov Vzdialený server Nastavenie sa vykoná vyplnením IP adresy alebo DNS, portu, užívateľského mena a hesla Pre vzdialený prístup v okne pre vyhľadávanie záznamov kliknite na ikonu "domov" 13/26

14 3. Plánovač Denný režim Možnosť nastavenia nahrávania kamery každý deň v rovnaký čas 1) Prednastavený voľby plánovača Kliknite na nahrať a zvoľte si mód plánovača a) Bežný režim nahráva video 24 hodín denne v normálnej kvalite a rozlíšenie, 30 obr. / sek. b) Kancelársky režim nahráva video od 820 hod, v normálnej kvalite a rozlíšenie, 30 obr. / sek. c) Obchodný režim nahráva video od 1022 hod, v normálnej kvalite a rozlíšenie, 30 obr. / sek. d) Režim vysokého zabezpečenia nahráva video 24 hodín denne vo vysokej kvalite a rozlíšenie, 30 obr. / sek. e) Režim ukladania na disk nahrávanie je nastavené na 24 hodín denne v normálnej kvalite a rozlíšení, 30 obr. / sek., kamery nahrávajú iba pri udalosti (detekcia pohybu, cudzí predmet,...) f) Menšinový režim nahrávanie je nastavené na 24 hodín denne v nízkej kvalite a rozlíšení, 15 obr. / sek., kamery nahrávajú iba pri udalosti (detekcia pohybu, cudzí predmet,...) 14/26

15 2) Vloženie vlastného plánovača V časovej lište si vyberte kameru a označte požadovaný časový interval nahrávania Mód pridáte kliknutím na vložiť Nahrávanie vždy alebo len pri udalosti Nahrávanie v normálnej kvalite a rozlíšení, 30 obr. / Sek. Kopírovať do Možnosť kopírovať mód do všetkých kamier naraz alebo jednotlivo Týždenný režim Nastavenie nahrávanie pre každý deň inak 1) Štandardné rovnaké nastavenie ako u denného režimu 2) Dovolenkový 3) Zákaznícke nastavenie pre mimoriadne akciestráženie 4. Stráženie 15/26

16 Nastavenie udalostí Ak v hlavnej konzole svieti guľa (hore vľavo u loga NUUO) na červeno, kliknutím sa nám zobrazí zoznam udalostí (viď obrázok) Kliknutím na udalosť si vyberiete požadovanú kameru a priradíte udalosť Systém NUUO má šesť typov udalostí 1) 2) 3) 4) 5) 6) Strata signálu Všeobecný pohyb Neznámy objekt Chýbajúci objekt Strata zaostrenie Vada objektívu Nastavenie udalosti alarmu Zaškrtnite možnosť umožniť udalosť Zvolíme zacyklenie: Automaticky / manuálne prerušiť ak udalosť zanikla Aktivácia periódy: Vždy / nastavenie požadovaný časový úsek U niektorých udalostí máte rozšírené nastavenia, kde môžete nastaviť citlivosť, interval a nadefinovať detekčné zóny (všeobecný pohyb,...) Nastavenie digitálnych vstupov 16/26

17 Nastavenie udalosti systému 1) Nie je miesto na disku 2) Neobvyklý stav systému vysoká teplota procesora alebo nízke otáčky procesora teplotu a otáčky, pri ktorých vás systém varuje si môžete nastaviť v rozšírenom nastavení Činnosť udalosti Musíte mať vybranú udalosť, aby ste mohli vybrať činnosť udalosti 1) Prehrať zvuk môžete si zvoliť *. Wav súbor, ktorý bude hrať, keď sa detekuje zvolená udalosť 2) Poslať poslanie u pri alarme 3) Zatelefonovať 4) Prejsť na prednastavení 5) Digitálny výstup Zvuk, a telefónne číslo sa vyplňuje v záložke nastavenia nastavenia poradenská linka 17/26

18 5. Nastavenie 1) Hlavné (pozri obrázok) Tu sa nastavujú základné vlastnosti programu Vyberáte si, ktoré súčasti programu sa majú spúšťať pri štarte programu NUUO, volíte rozlíšenie panelu, možnosti ukladania a informácie, ktoré sa budú zobrazovať v informačnom okne v hlavnom termináli 2) Kamera Tu sa nastavujú možnosti kamier, môžete vyhľadávať IP kamery, pridávať a odoberať ich zo systému NUUO, nastavovať parametre ako formát, rozlíšenie, kvalita nahrávania atď,... OSD nastavenia pre zobrazenie informácií (dátum, čas, meno kamery, ) v okne kamery pri nahrávaní 18/26

19 3) Vstupné / výstupné zariadenia Vyplníte meno modulu, typ zariadenia, COM port a ID Vľavo dole sa vám potom zobrazia vstupy a výstupy zariadenia, kde červené body označujú vstupy / výstupy a správnosť zapojenia 4) Nastavenie PTZ Vyplníte typ kamery, port, prenosovú rýchlosť a adresu V rozšírenom nastavení si môžete zvoliť rýchlosť pan / tilt, rýchlosť zoomovania V ostatných nastavení si môžete PTZ kameru pridať do strážnych skupín alebo nadefinovať prepozície 5) Poradenská linka V tejto záložke si môžete vyplniť , telefón, pridať zvuk,... Pri detekcii nejakej udalosti vás systém informuje 6) Užívateľský účet V tejto záložke môže administrátor vytvárať a odstraňovať používateľské účty a používateľom meniť práva 19/26

20 7) Adresár Nastavte si v adresári mená, čísla a y ľudí, ktoré pri detekcii udalosti bude systém NUUO informovať 8) Zobrazenie monitora Možnosť nastavenia zobrazenia monitora, predovšetkým pre nastavenie a použitie dvoch monitorov 9) Joystick Joystick v záložke aktivujeme a v rolovacom menu si zvolíme požadované funkcie Nastavenie ukladania / nahrať Nastavenie systému NUUO možno kedykoľvek uložiť / nahrať vo formáte *. CTG, zmeny sa prejavia po reštartovaní systému Nastavenie aplikácie čítač Nastavenie počítacie funkcie in / out Vyberiete si z ponuky kameru, nadefinujete oblasť detekcie alebo veľkosť objektu Vyberte si jednocestné alebo dvojcestné počítanie a zvoľte citlivosť Dajte možnosť zobraziť výsledok, výsledok sa zobrazuje ako in / out Nadefinujte zónu 1 a zónu 2 Nastavenie sieťové služby 1) Živé zobrazenie 2) Vzdialený playback 3) Služby 3GPP 20/26

21 1) Živé zobrazenie Vzdialený prístup k systému, zobrazenie Live záznamu a) Hlavné Tu uvidíte užívateľov, ktorí sú práve pripojení k serveru a sledujú živý záznam vzdialene Vzdialeného užívateľa môžete jednotlivo alebo všetky naraz odstrániť Voľby ak chcete meniť nastavenia, musíte zastaviť stav servera Vo voľbách sa nastavuje port, na ktorý sa klient pripája, ďalej sa určuje maximálny počet pripojených klientov (1 kamera = 1 pripojenie) Zaškrtnutím poľa "použiť štandardný webový server", umožňujete klientom sledovať živý obraz cez internet, port 80 je defaultne nastavený, nemeňte jeho hodnotu Nastavenie je možné uložiť do ľubovoľnej zložky v počítači b) Black / White List 21/26

22 Black / White list filtruje IP adresy, ktoré chcete povoliť alebo zakázať White list zoznam povolených IP rozsahov Black list zoznam zakázaných IP rozsahov c) Výkon (Performance) Výkon prenosovej rýchlosti je znázornený grafom (v Kbps) Znázornenie jednej kamery / všetkých kamier naraz 2) Vzdialený Playback Umožnenie vzdialeným užívateľom pripojiť sa k špecifickému počítaču a prezerať si uložené záznamy Ako administrátor môžete kontrolovať prihlásené účty vzdialených užívateľov Nastavenie je rovnaké ako u živého zobrazenia 22/26

23 3) Služby 3GPP Možnost vzdáleně sledovat obraz z kamer pomocí mobilního telefonu, který podporuje technologii 3GPP Nastavení O hlavním terminálu Informace o verzi softwaru 23/26

24 6. Vzdialený prístup Vzdialené sledovanie Live obrazu z kamier Nastavenie Ikona kladivko 1) Server Vyplníte meno servera, IP adresu servera a port, na ktorý sa pripájate Vyplníte užívateľské meno a heslo Pridáte server a potvrdíte 2) Skupina Priraďovanie niektorých kamier rôznym skupinám V pravom okne by mali byť už kamery, kliknutím na kameru, sa vám zobrazí Nad pravým oknom máme voľby prihlásiť / odhlásiť PTZ ovládanie, ovládací panel, zobrazenie kamier, tlačidlo pre nadobudnutie snímky, tlačidlo pre zapnutie / vypnutie vstupných / výstupných zariadení 24/26

25 7. Vzdialený prístup cez web Vzdialené sledovanie kamier cez webové rozhranie Uistite sa, že máte spustený server živého zobrazenia (hlavný terminál nastavenie sieťové služby) Do internetového prehliadača napíšte IP adresu a port servera (napríklad Vyberte si sledovanie živého záznamu alebo prehrávania videozáznamov (viď obrázok) 8. NUUO DB Tools 25/26

26 Nástroj pre import / export databázy, export nastavení a presmerovanie cesty pre uloženie záznamov 26/26
