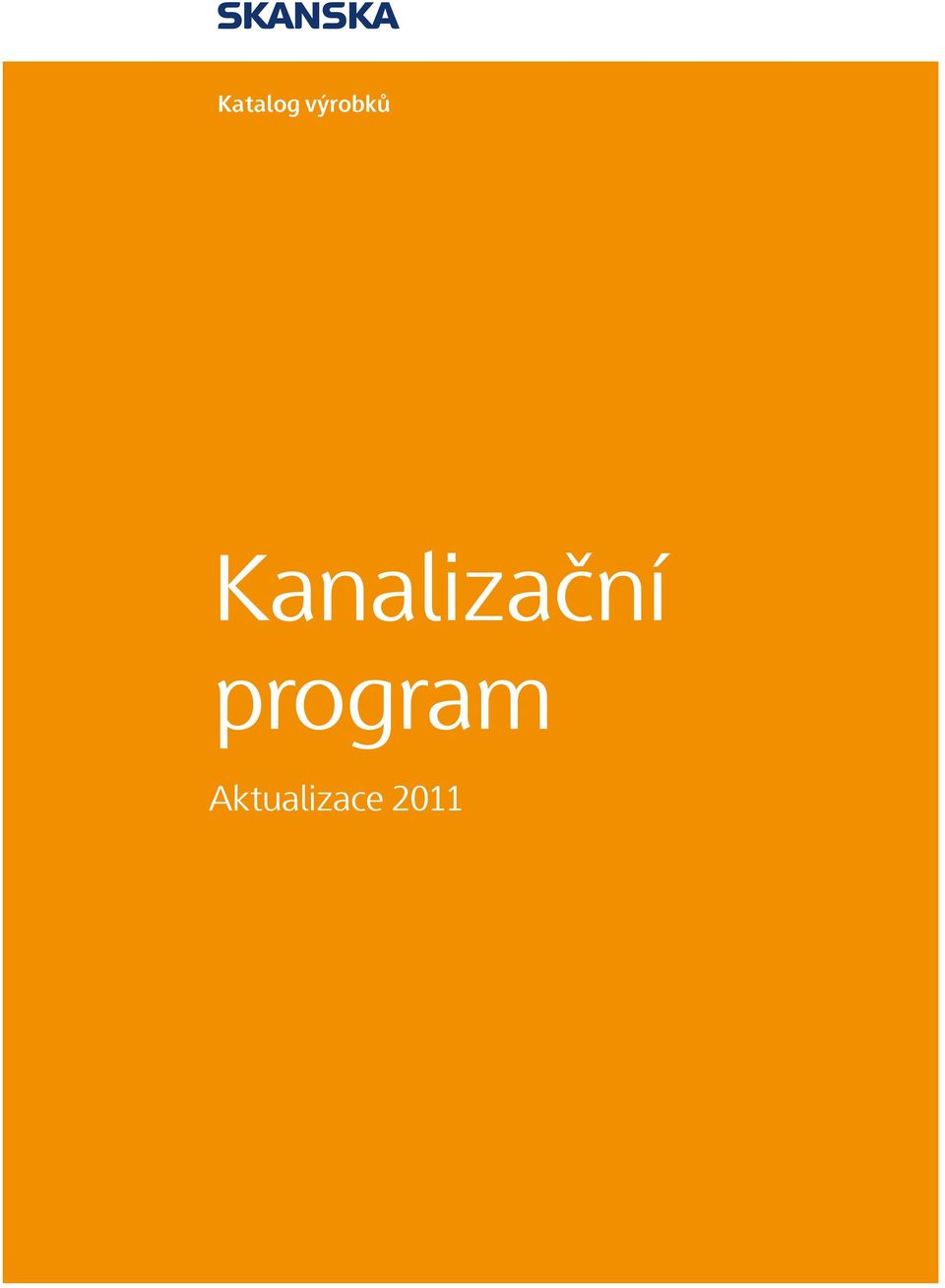

1 Katalog výrobků Kanalizační program Aktualizace 2011

2 Vážení obchodní přátelé Kanalizační program Naše společnost působí na trhu České a Slovenské republiky jako přední dodavatel železo betonových prefabrikovaných konstrukcí hal, obchodních, občanských a bytových budov v oblasti pozemního stavitelství, a dále mostních prvků, svodidel a protihlukových stěn v oblasti dopravního stavitelství. Významnou část komponentů dodáváme z vlastních provozoven, které jsou výrobními zá kladnami, schopnými pokrýt požadavky našich zákazníků po celé České a Slovenské republice. V neposlední řadě je součástí našeho sortimentu také zpracování a ukládka betonářské výztuže, výroba a dodávka transportbetonu a prefabrikátů kanalizačního programu. Dle požadavků PVS a PVK jsme v roce 2010 nově zařadili do výrobního programu následující prvky: rektifikační prstýnky s otvorem DN 800, zákrytové desky s otvorem DN 800 a kapsovým stupadlem, skruž Q1 bez spodního zámku jako přechod mezi zděnou a prefabrikovanou šachtou. Výrobky pro kanalizační program bychom vám rádi detailně představili prostřed nictvím tohoto katalogu. Věříme, že naše společnost vám bude dobrým obchodním partnerem i vaší první volbou, která bude jistotou v kvalitě, seriózním jednání a vaší spokojenosti. Obsah Kanalizační program Jednotlivé skupiny prvků 06 Kanalizační šachty pro tloušťku stěny 120 mm 06 Spodní díl kanalizační šachty pro tloušťku stěny 120 mm 07 Kanalizační skruže pro tloušťku stěny 120 mm 08 Přechodové skruže a desky pro tloušťku stěny 120 mm 09 Kanalizační šachty pro tloušťku stěny 90 mm 10 Spodní díl kanalizační šachty pro tloušťku stěny 90 mm 11 Kanalizační skruže pro tloušťku stěny 90 mm 12 Přechodové skruže a desky pro tloušťku stěny 90 mm 13 Vyrovnávací prstence pro tloušťku stěny 90 a 120 mm 14 Poklopy třídy A 15, A Poklopy třídy B Poklopy třídy D Poklopy třídy D 400 z tvárné litiny 18 Zakázkový list 19 Příkopové, šoupátkové a hydrantové tvárnice 20 Spádiště tl. stěny 90 a 120 mm 21 Horská vpusť 22 Dešťová uliční vpusť 23 Betonářská výztuž 24 Ukázky některých realizací 25 Technologický postup montáže šachet a uličních vpustí závod Prefa

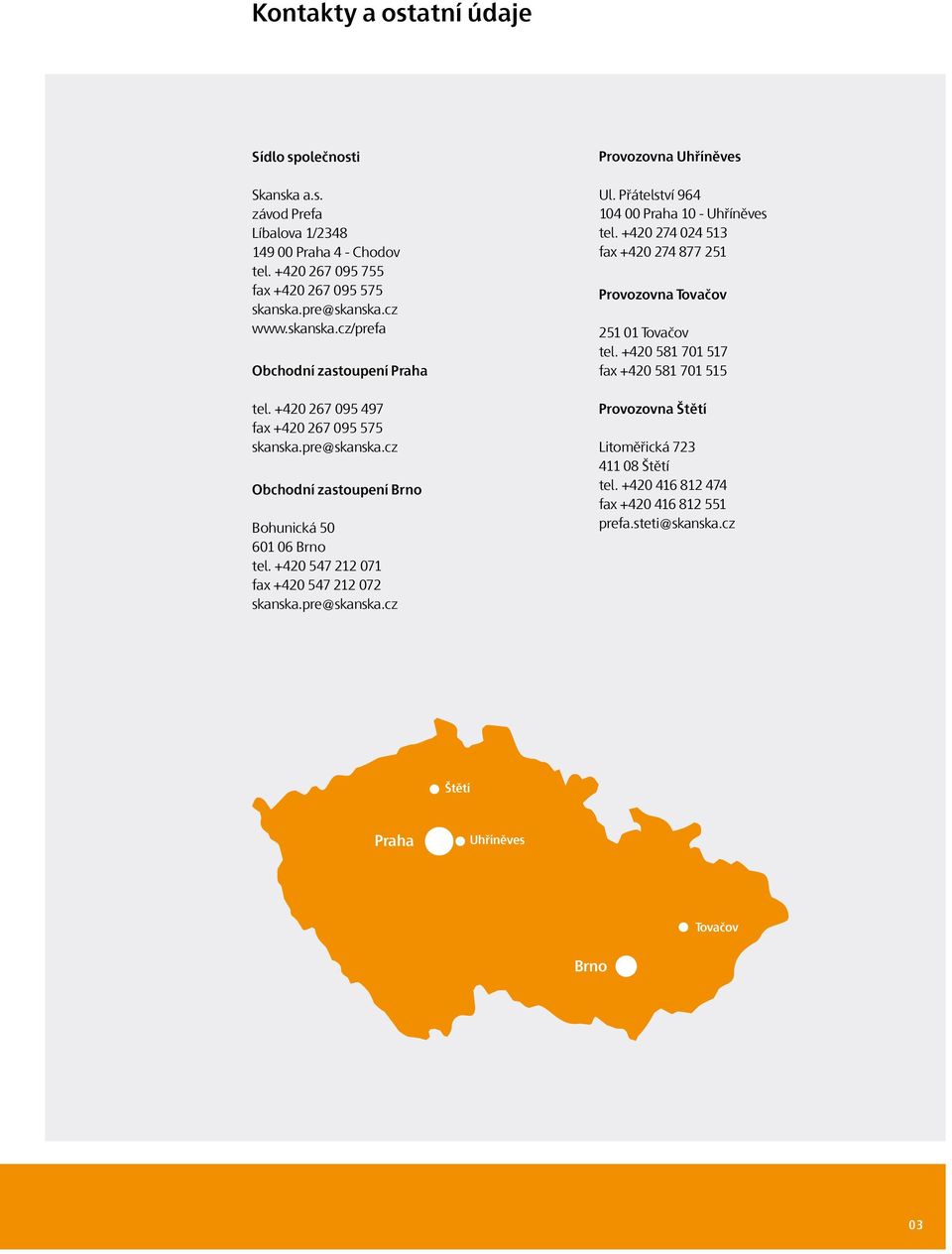

3 Kontakty a ostatní údaje Sídlo společnosti Skanska a.s. závod Prefa Líbalova 1/ Praha 4 - Chodov tel fax skanska.pre@skanska.cz Obchodní zastoupení Praha tel fax skanska.pre@skanska.cz Obchodní zastoupení Brno Bohunická Brno tel fax skanska.pre@skanska.cz Provozovna Uhříněves Ul. Přátelství Praha 10 - Uhříněves tel fax Provozovna Tovačov Tovačov tel fax Provozovna Štětí Litoměřická Štětí tel fax prefa.steti@skanska.cz Štětí Praha Uhříněves Tovačov Brno 03

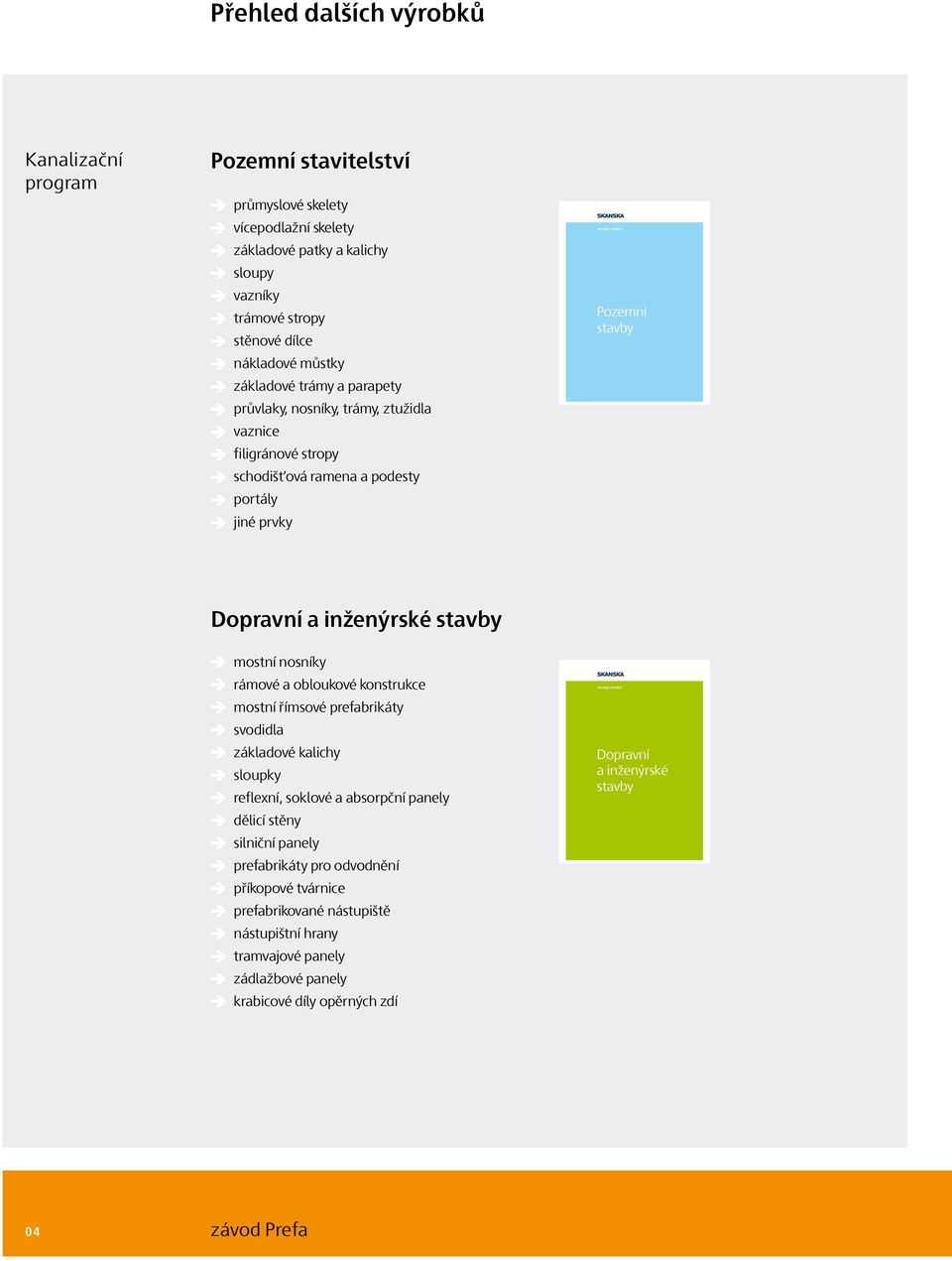

4 Přehled dalších výrobků Kanalizační program Pozemní stavitelství průmyslové skelety vícepodlažní skelety základové patky a kalichy sloupy vazníky trámové stropy stěnové dílce nákladové můstky základové trámy a parapety průvlaky, nosníky, trámy, ztužidla vaznice filigránové stropy schodišťová ramena a podesty portály jiné prvky Katalog výrobků Pozemní stavby Dopravní a inženýrské stavby mostní nosníky rámové a obloukové konstrukce mostní římsové prefabrikáty svodidla základové kalichy sloupky reflexní, soklové a absorpční panely dělicí stěny silniční panely prefabrikáty pro odvodnění příkopové tvárnice prefabrikované nástupiště nástupištní hrany tramvajové panely zádlažbové panely krabicové díly opěrných zdí Katalog výrobků Dopravní a inženýrské stavby 0 4 závod Prefa

5 Technická specifikace, normy a jakosti Systém jakosti dle ČSN ISO Závod Prefa zavedl a úspěšně certifikoval ve všech svých výrobnách systém řízení jakosti podle ČSN EN ISO 9001, 14001, 18001, Kontrola jakosti a zkušebnictví Závod Prefa dodává všechny výrobky v souladu s firemními kontrolními a zkušebními plány kontroly jakosti. V jednotlivých etapách výrobního procesu jsou prováděny zkoušky podnikovou nebo akreditovanou zkušební laboratoří. Technické normy Vlastnosti výrobků jsou popsány podnikovými normami vycházejícími z norem českých a evropských (ČSN EN 206-1, ČSN EN 1917). Z TKP ŘSD a Městských standardů vodárenských a kanalizačních zařízení na území hl. m. Prahy. Materiál Beton pevnostní třídy C40/50 s vysokou odolností proti obrusu a agresivitě chemického prostředí stupně XA2, XF4 dle ČSN EN 206-1, Z3. 05

6 Kanalizační šachty pro tloušťku stěny 120 mm zámek Q1 Kanalizační program Šachta oblouková pro trouby DN kamenina, PVC a jiné materiály Kanalizační šachta je definována jako vertikální vodotěsná konstrukce s pracovní komorou použitá ke spojení potrubí, změně směru, resp. hladiny, k povolenému vstupu pro personál, resp. zařízení pro kontrolu a údržbu, a k umožnění přístupu vzduchu a větrání. Skládá se z těchto dílů: dna, skruží, přechodových skruží, vyrovnávacích prstenců, krycích desek a poklopu. 06 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

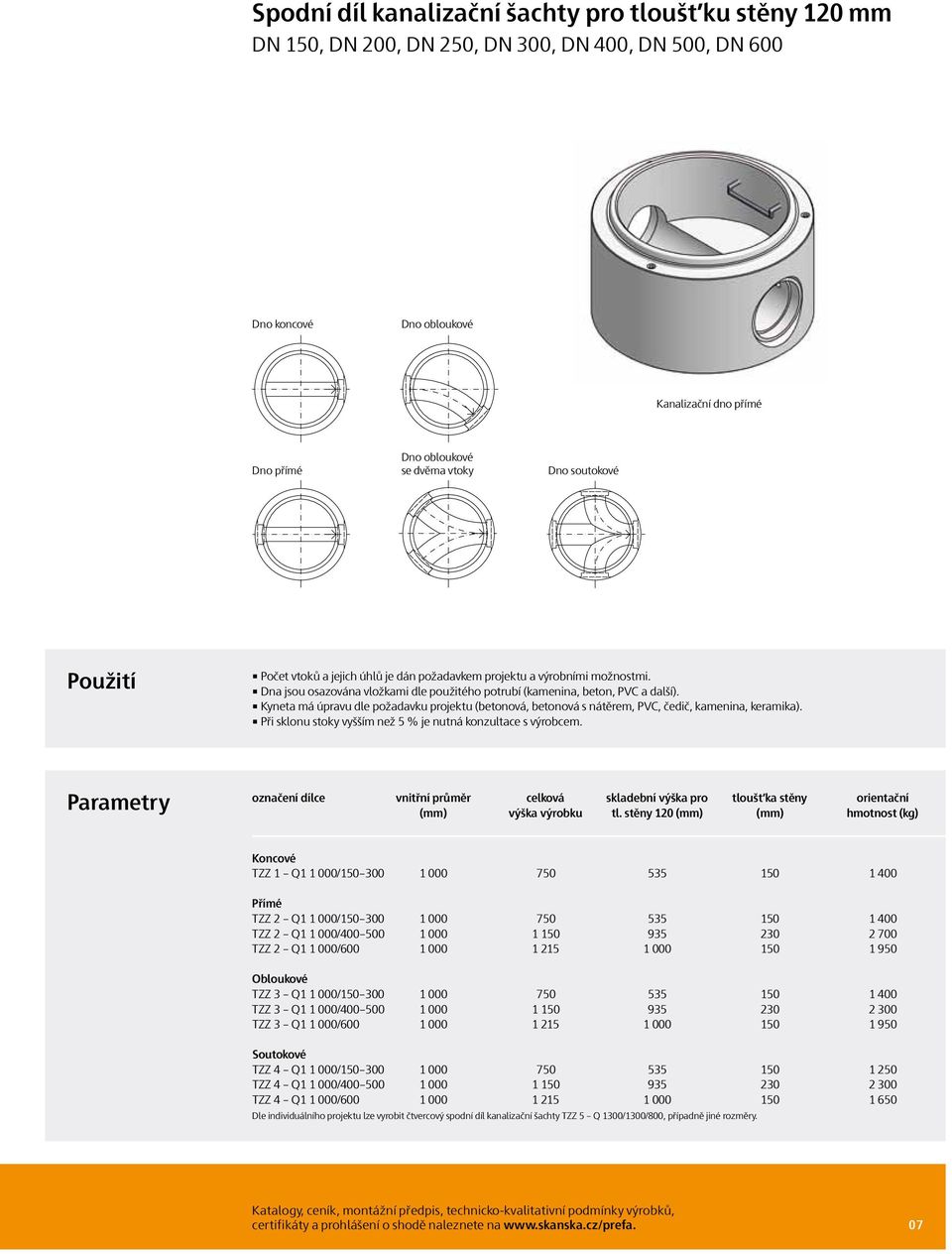

7 Spodní díl kanalizační šachty pro tloušťku stěny 120 mm DN 150, DN 200, DN 250, DN 300, DN 400, DN 500, DN 600 Dno koncové Dno obloukové Kanalizační dno přímé Dno přímé Dno obloukové se dvěma vtoky Dno soutokové Použití Počet vtoků a jejich úhlů je dán požadavkem projektu a výrobními možnostmi. Dna jsou osazována vložkami dle použitého potrubí (kamenina, beton, PVC a další). Kyneta má úpravu dle požadavku projektu (betonová, betonová s nátěrem, PVC, čedič, kamenina, keramika). Při sklonu stoky vyšším než 5 % je nutná konzultace s výrobcem. označení dílce vnitřní průměr celková skladební výška pro tloušťka stěny orientační (mm) výška výrobku tl. stěny 120 (mm) (mm) hmotnost (kg) Koncové TZZ 1 Q / Přímé TZZ 2 Q / TZZ 2 Q / TZZ 2 Q / Obloukové TZZ 3 Q / TZZ 3 Q / TZZ 3 Q / Soutokové TZZ 4 Q / TZZ 4 Q / TZZ 4 Q / Dle individuálního projektu lze vyrobit čtvercový spodní díl kanalizační šachty TZZ 5 Q 1300/1300/800, případně jiné rozměry. Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 07

8 Kanalizační skruže pro tloušťku stěny 120 mm zámek Q1 Kanalizační program označení dílce vnitřní průměr skladební výška tloušťka stěny stupadlo hmotnost (mm) (mm) (mm) (typ) (kg) Skruže DN 1000 TBS Q /250/ žebříkové poplastované 242 TBS Q /500/ žebříkové poplastované 983 TBS Q /1 000/ žebříkové poplastované 966 TBS Q /350/120 SK kapsové 363 TBS Q /250/160 BSZ žebříkové poplastované 371 Skruže DN 800 TBS Q1 800/250/ žebříkové poplastované 200 TBS Q1 800/500/ žebříkové poplastované 400 TBS Q1 800/1 000/ žebříkové poplastované závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

9 Přechodové skruže a desky pro tloušťku stěny 120 mm zámek Q1 Přechodové skruže Přechodové desky označení dílce vnitřní průměr skladební výška tloušťka stěny stupadlo hmotnost (mm) (mm) (mm) (typ) (kg) Přechodové skruže TBR Q /625/ / kapsové + žebříkové 681 TBR Q1 800/625/ / kapsové + žebříkové 636 TBR Q /800/ / žebříkové poplastované 480 Přechodová deska TZK 5 Q / 800 (625) / (625) 265 žebříkové nebo kapsové 756 VDK Q /625/ / TZK Q /625/350 SK 625/ kapsové 605 TZK Q /800/350 SK 800/ kapsové 504 * Pro zakrytí monolitických čtvercových šachet (může být i v jiném rozměru). Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 09

10 Kanalizační šachty pro tloušťku stěny 90 mm zámek Q Kanalizační program Šachta oblouková pro trouby DN kamenina, PVC a jiné materiály Kanalizační šachta je definována jako vertikální vodotěsná konstrukce s pracovní komorou použitá ke spojení potrubí, změně směru, resp. hladiny, k povolenému vstupu pro personál, resp. zařízení pro kontrolu a údržbu, a k umožnění přístupu vzduchu a větrání. Skládá se z těchto dílů: dna, skruží, přechodových skruží, vyrovnávacích prstenců, krycích desek a poklopu. 10 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

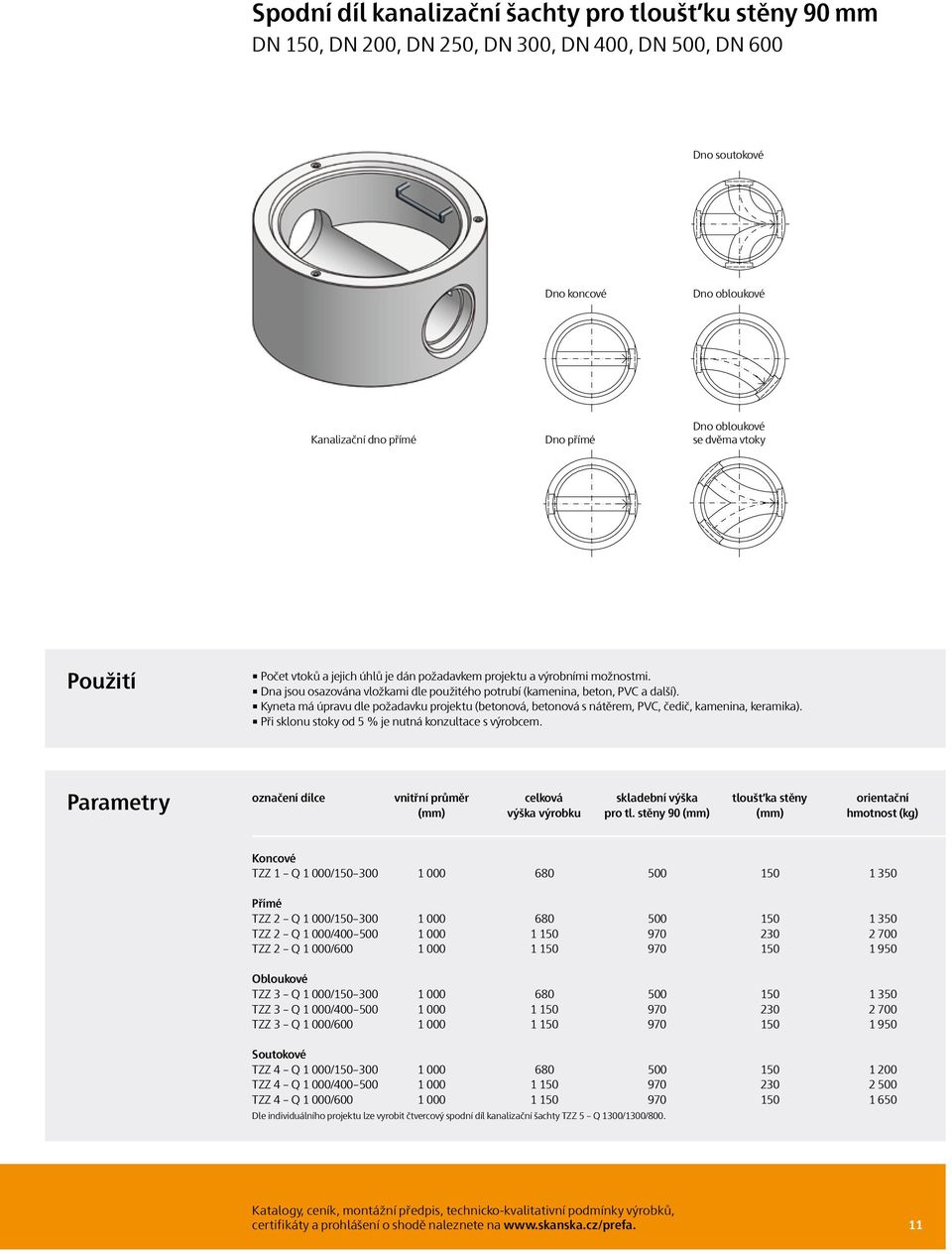

11 Spodní díl kanalizační šachty pro tloušťku stěny 90 mm DN 150, DN 200, DN 250, DN 300, DN 400, DN 500, DN 600 Dno soutokové Dno koncové Dno obloukové Kanalizační dno přímé Dno přímé Dno obloukové se dvěma vtoky Použití Počet vtoků a jejich úhlů je dán požadavkem projektu a výrobními možnostmi. Dna jsou osazována vložkami dle použitého potrubí (kamenina, beton, PVC a další). Kyneta má úpravu dle požadavku projektu (betonová, betonová s nátěrem, PVC, čedič, kamenina, keramika). Při sklonu stoky od 5 % je nutná konzultace s výrobcem. označení dílce vnitřní průměr celková skladební výška tloušťka stěny orientační (mm) výška výrobku pro tl. stěny 90 (mm) (mm) hmotnost (kg) Koncové TZZ 1 Q 1 000/ Přímé TZZ 2 Q 1 000/ TZZ 2 Q 1 000/ TZZ 2 Q 1 000/ Obloukové TZZ 3 Q 1 000/ TZZ 3 Q 1 000/ TZZ 3 Q 1 000/ Soutokové TZZ 4 Q 1 000/ TZZ 4 Q 1 000/ TZZ 4 Q 1 000/ Dle individuálního projektu lze vyrobit čtvercový spodní díl kanalizační šachty TZZ 5 Q 1300/1300/800. Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 11

12 Kanalizační skruže pro tloušťku stěny 90 mm zámek Q Kanalizační program označení dílce vnitřní průměr skladební výška tloušťka stěny stupadlo hmotnost (mm) (mm) (mm) (typ) (kg) Skruže DN 1000 TBS Q 1 000/600/ žebříkové poplastované 426 TBS Q 1 000/300/ žebříkové poplastované 214 TBS Q 1 000/300/90 SK kapsové 223 Skruže DN 800 TBS Q 800/600/ žebříkové poplastované 347 TBS Q 800/300/ žebříkové poplastované závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

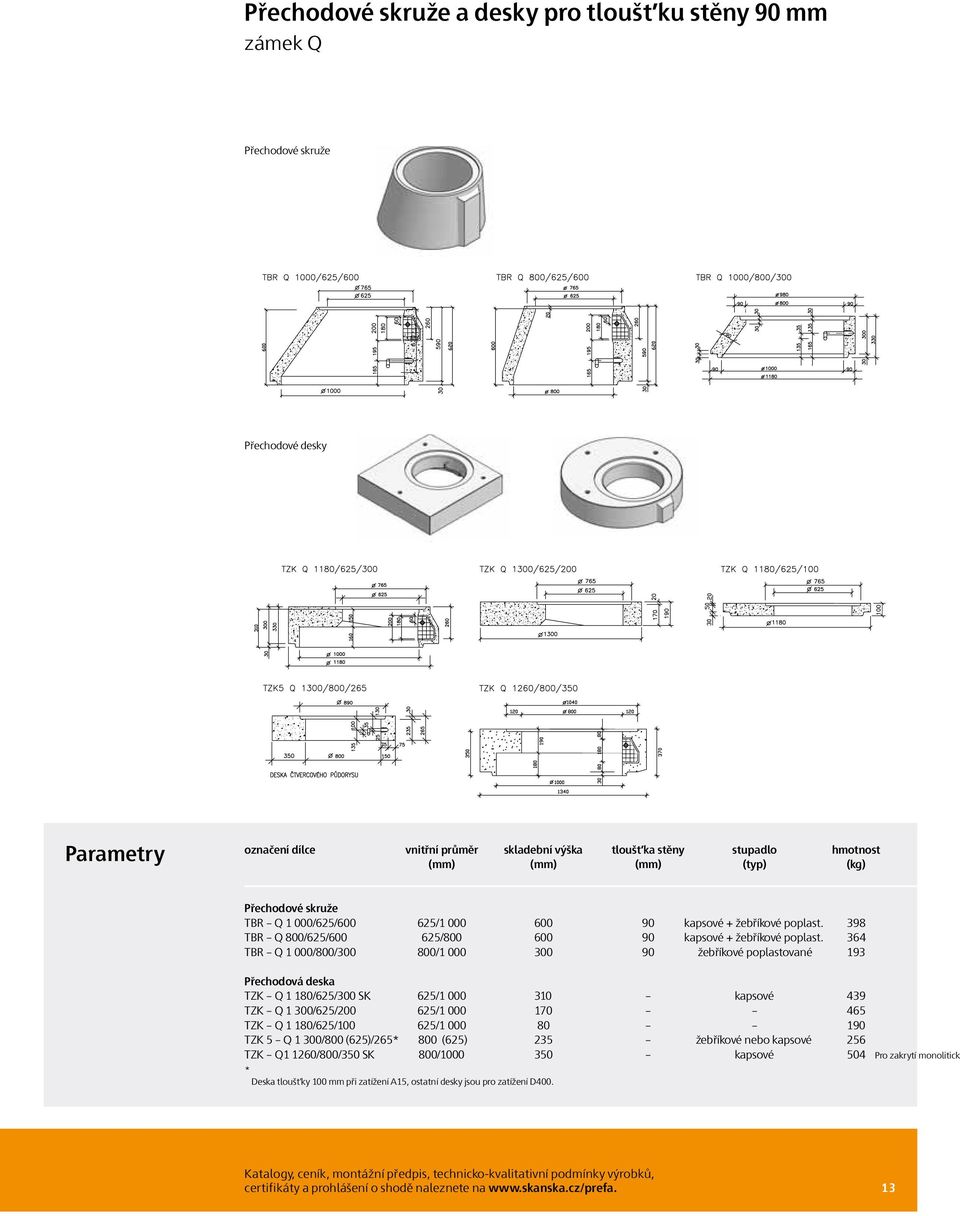

13 Přechodové skruže a desky pro tloušťku stěny 90 mm zámek Q Přechodové skruže Přechodové desky označení dílce vnitřní průměr skladební výška tloušťka stěny stupadlo hmotnost (mm) (mm) (mm) (typ) (kg) Přechodové skruže TBR Q 1 000/625/ / kapsové + žebříkové poplast. 398 TBR Q 800/625/ / kapsové + žebříkové poplast. 364 TBR Q 1 000/800/ / žebříkové poplastované 193 Přechodová deska TZK Q 1 180/625/300 SK 625/ kapsové 439 TZK Q 1 300/625/ / TZK Q 1 180/625/ / TZK 5 Q 1 300/800 (625)/265* 800 (625) 235 žebříkové nebo kapsové 256 TZK Q1 1260/800/350 SK 800/ kapsové 504 Pro zakrytí monolitick * Deska tloušťky 100 mm při zatížení A15, ostatní desky jsou pro zatížení D400. Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 13

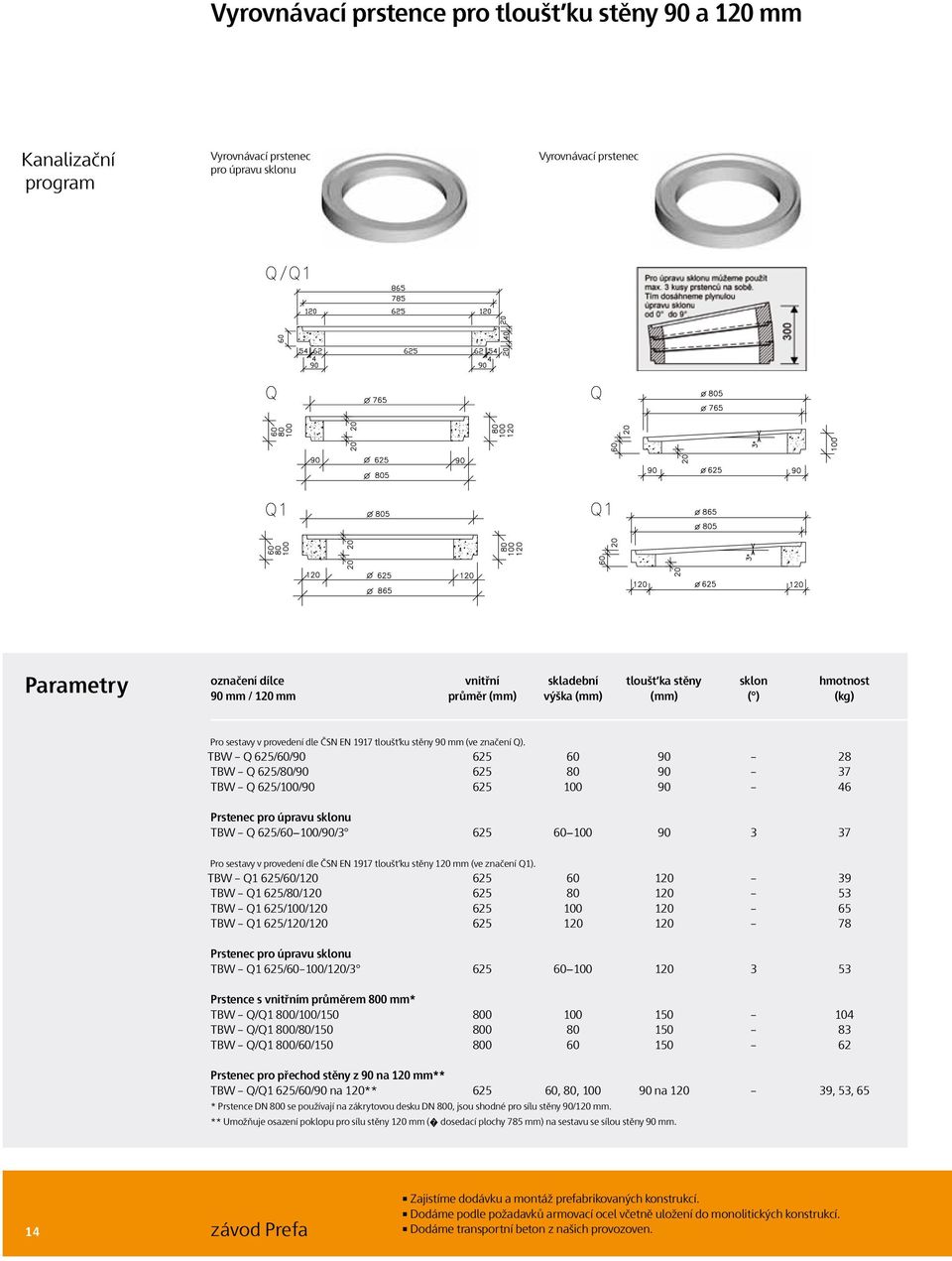

14 Vyrovnávací prstence pro tloušťku stěny 90 a 120 mm Kanalizační program Vyrovnávací prstenec pro úpravu sklonu Vyrovnávací prstenec označení dílce vnitřní skladební tloušťka stěny sklon hmotnost 90 mm / 120 mm průměr (mm) výška (mm) (mm) ( ) (kg) Pro sestavy v provedení dle ČSN EN 1917 tloušťku stěny 90 mm (ve značení Q). TBW Q 625/60/ TBW Q 625/80/ TBW Q 625/100/ Prstenec pro úpravu sklonu TBW Q 625/60 100/90/ Pro sestavy v provedení dle ČSN EN 1917 tloušťku stěny 120 mm (ve značení Q1). TBW Q1 625/60/ TBW Q1 625/80/ TBW Q1 625/100/ TBW Q1 625/120/ Prstenec pro úpravu sklonu TBW Q1 625/60 100/120/ Prstence s vnitřním průměrem 800 mm* TBW Q/Q1 800/100/ TBW Q/Q1 800/80/ TBW Q/Q1 800/60/ Prstenec pro přechod stěny z 90 na 120 mm** TBW Q/Q1 625/60/90 na 120** , 80, na , 53, 65 * Prstence DN 800 se používají na zákrytovou desku DN 800, jsou shodné pro sílu stěny 90/120 mm. ** Umožňuje osazení poklopu pro sílu stěny 120 mm ( dosedací plochy 785 mm) na sestavu se sílou stěny 90 mm. 14 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

15 Poklopy třídy A 15, A 20 Použití Poklopy se používají pro zakrytí vstupních šachet umístěných v parkových či sadových plochách, zónách s pěším a cyklistickým provozem. U poklopů A2 je víko i rám ze šedé litiny s betonovou výplní odolnou proti posypovým solím a mrazu. TBN poklopy jsou betonové, armované na nosnost 15/20 kn. označení dílce třída skladební výška zatížení v kn hmotnost pozn. h 1/mm (kg) A1 (poklop s betonovou A poklop litinový výplní bez odvětrání) s betonovou výplní A2 (poklop litinový A poklop litinový bez odvětrání) TBN-1 (poklop bet. 78) A poklop betonový s odvětráváním TBN-2 (poklop bet. 78 A poklop betonový odlehčený) s odvětráváním Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 15

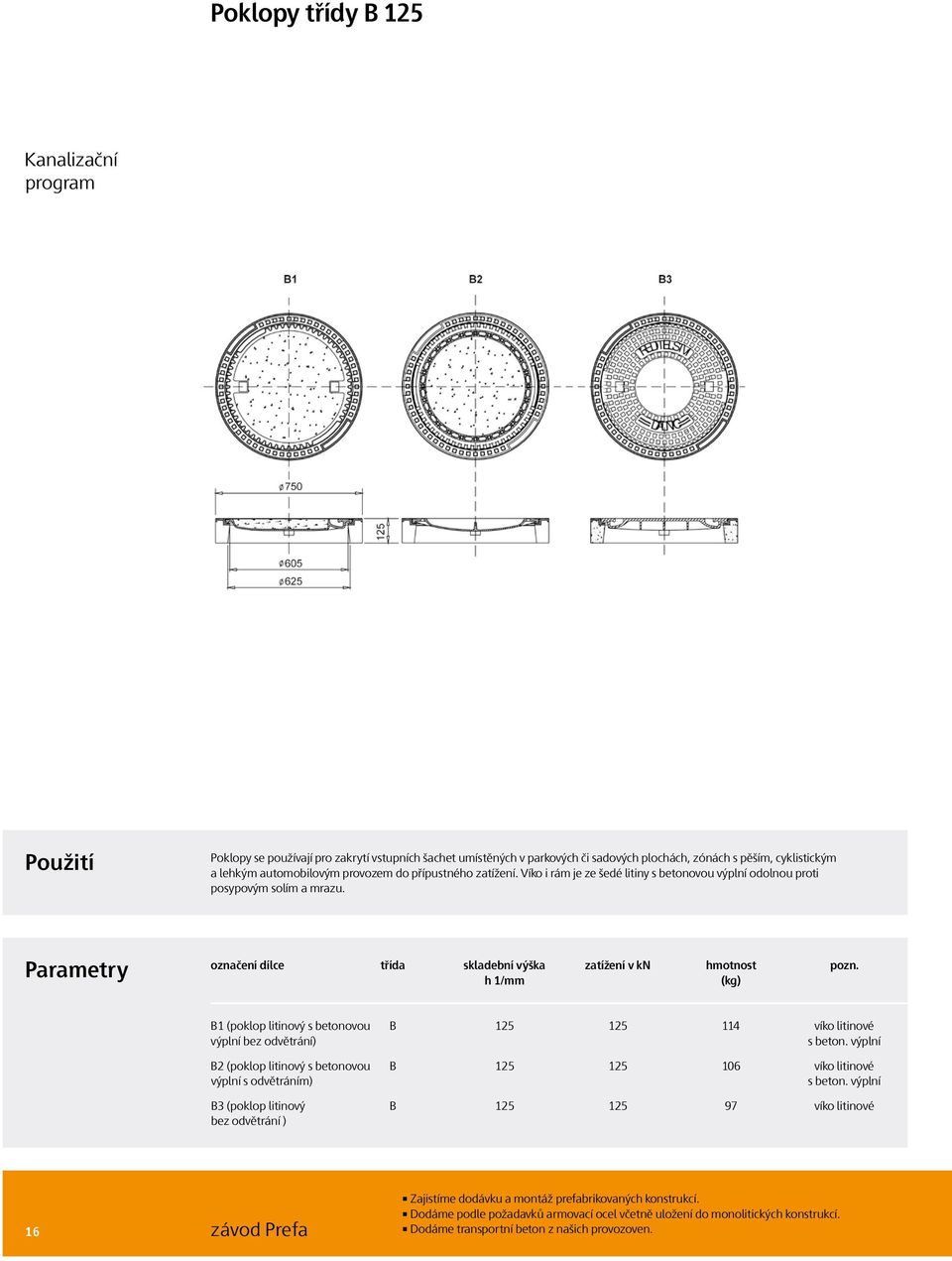

16 Poklopy třídy B 125 Kanalizační program Použití Poklopy se používají pro zakrytí vstupních šachet umístěných v parkových či sadových plochách, zónách s pěším, cyklistickým a lehkým automobilovým provozem do přípustného zatížení. Víko i rám je ze šedé litiny s betonovou výplní odolnou proti posypovým solím a mrazu. označení dílce třída skladební výška zatížení v kn hmotnost pozn. h 1/mm (kg) B1 (poklop litinový s betonovou B víko litinové výplní bez odvětrání) s beton. výplní B2 (poklop litinový s betonovou B víko litinové výplní s odvětráním) s beton. výplní B3 (poklop litinový B víko litinové bez odvětrání ) 16 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

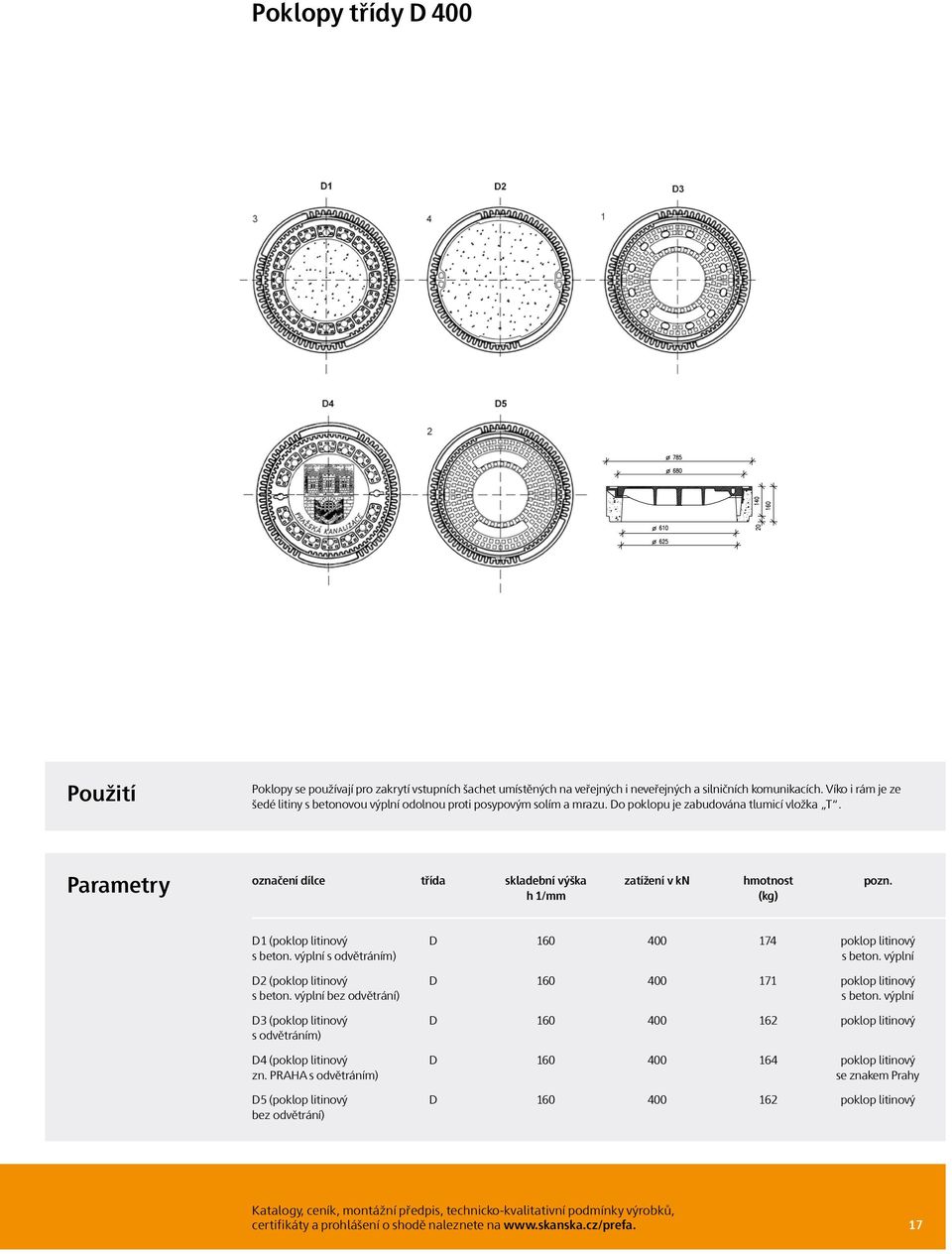

17 Poklopy třídy D 400 Použití Poklopy se používají pro zakrytí vstupních šachet umístěných na veřejných i neveřejných a silničních komunikacích. Víko i rám je ze šedé litiny s betonovou výplní odolnou proti posypovým solím a mrazu. Do poklopu je zabudována tlumicí vložka T. označení dílce třída skladební výška zatížení v kn hmotnost pozn. h 1/mm (kg) D1 (poklop litinový D poklop litinový s beton. výplní s odvětráním) s beton. výplní D2 (poklop litinový D poklop litinový s beton. výplní bez odvětrání) s beton. výplní D3 (poklop litinový D poklop litinový s odvětráním) D4 (poklop litinový D poklop litinový zn. PRAHA s odvětráním) se znakem Prahy D5 (poklop litinový D poklop litinový bez odvětrání) Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 17

18 Poklopy třídy D 400 z tvárné litiny Kanalizační program Rexess Econ SN Viatop Econ 800 Pamrex 800 Použití Poklopy se používají pro zakrytí šachet umístěných na veřejných i neveřejných a silničních komunikacích. Víko i rám je z tvárné litiny. Jsou s tlumicí vložkou, mají možnost uzamykání. Provedení s ventilací nebo bez ventilace. označení dílce světlost vnější rozměr třída skladební výška zatížení v kn pozn. (mm) (mm) (mm) Rexess D tvárná litina Viatop D tvárná litina, možnost loga Prahy na víku Econ SN D 190/ tvárná litina, samonivelační poklop, možnost loga Prahy na víku Econ D tvárná litina, možnost plynové vzpěry Pamrex D tvárná litina, pro intenzivní Možnost ostatních volitelných poklopů. provoz 18 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

19 Zakázkový list šachtových den Skanska a.s., závod Prefa, provoz Štětí, Litoměřická 723, Štětí, tel.: , fax: , Zakázkový list šachtová dna Odběratel: Číslo: Stavba: Jméno: Doprava: vlastní / dodavatel Razítko, podpis: Tel./fax: Mobil: Označení: Trouba (druh) DN Převýšení cm Trouba (druh) 180 Trouba (druh) Datum expedice: Výrobce trub (druh): Manipulační závěsy: DEHA 1,5 2,5 t Kyneta: beton / kamenina / plast / čedič / jiná Počet kusů: DN Převýšení (cm) Úhel DN Převýšení (cm) Úhel Nástupnice: beton / kamenina / plast / čedič / jiná Stupadla: ano / ne V půdorysu označte: vtoky a jejich úhly, druh a průměr trub, převýšení vtoků oproti výtoku (cm) Trouba (druh) DN Převýšení 0 cm Poznámky: síla stěny 90 mm zámek Q síla stěny 120 mm zámek Q1 Označení: Trouba (druh) DN Převýšení cm Trouba (druh) 180 Trouba (druh) Datum expedice: Výrobce trub (druh): Manipulační závěsy: DEHA 1,5 2,5 t Kyneta: beton / kamenina / plast / čedič / jiná Počet kusů: DN Převýšení (cm) Úhel DN Převýšení (cm) Úhel Nástupnice: beton / kamenina / plast / čedič / jiná Stupadla: ano / ne V půdorysu označte: vtoky a jejich úhly, druh a průměr trub, převýšení vtoků oproti výtoku (cm) Trouba (druh) DN Převýšení 0 cm Poznámky: síla stěny 90 mm zámek Q síla stěny 120 mm zámek Q1 Označení: Trouba (druh) DN Převýšení cm Trouba (druh) 180 Trouba (druh) Datum expedice: Výrobce trub (druh): Manipulační závěsy: DEHA 1,5 2,5 t Kyneta: beton / kamenina / plast / čedič / jiná Počet kusů: DN Převýšení (cm) Úhel DN Převýšení (cm) Úhel Nástupnice: beton / kamenina / plast / čedič / jiná Stupadla: ano / ne V půdorysu označte: vtoky a jejich úhly, druh a průměr trub, převýšení vtoků oproti výtoku (cm) Trouba (druh) DN Převýšení 0 cm Poznámky: síla stěny 90 mm zámek Q síla stěny 120 mm zámek Q1 Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 19

20 Příkopové, šoupátkové a hydrantové tvárnice Kanalizační program r SKA TZZ 3 Šoupátková tvárnice Hydrantová tvárnice H H L B B T SKA TZZ 4 H SKA TZZ 5 H L r H H B B T L B B T Použití Příkopové tvárnice se například používají pro liniové odvodnění srážkových vod z komunikací nebo v zářezech u mostních konstrukcí. Šoupátková tvárnice slouží jako ochrana uzávěru vodovodního řadu, hydrantová tvárnice je ochranou při napojení vodovodního řadu k hydrantu. označení dílce délka (mm) šířka (mm) výška (mm) tloušťka (mm) hmot. (kg) SKA TZZ SKA TZZ SKA TZZ /80 79 Hydrantová tvárnice Šoupátková tvárnice závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

21 Spádiště tl. stěny 90 a 120 mm Spádiště na kanalizaci je objekt, ve kterém dochází ke změně výškového vedení kanalizace a zároveň může dojít ke změně trasy kanalizace. Dno spádiště a nárazová stěna je obložena odolným materiálem (čedič, kamenina, keramika, sklolaminát, PVC). Spádiště je objekt, který není nikdy zcela stejný, a proto je nutno prefabrikované spadiště vyrábět na zakázku pro konkrétní případ. Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 21

22 Horská vpusť Kanalizační program Podélný řez Součástí dodávky horské vpusti je dvojitá litinová mříž a litinový rám nebo plastová vtoková mříž Rovasco B 125 a litinový rám. Rektifikační rám Odpadní potrubí průměr a umístění se provádí dle požadavku projektu. Možnost osazení hrdla pro napojení konkrétního typu potrubí. Horská vpusť Manipulační úchyty DEHA Použití Pro odvedení povrchových vod z volného prostranství do odvodňovacího nebo kanalizačního systému se vyrábí horské vpusti s prostorem pro sedimenty. označení dílce délka šířka výška vnitřní rozměry tloušťka stěny hmotnost (mm) (mm) (mm) (mm) (mm) (kg) Horská vpusť x Rektifik. prstenec x Rektifik. prstenec x Rektifik. prstenec x Dvojitá litinová mříž s rámem Plastová mříž s lit. rámem závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

23 Dešťová uliční vpusť Sestava (příklad) Použití Pro odvedení povrchových vod do kanalizační sítě se vyrábí dešťové uliční vpusti. Uliční vpusť se skládá z těchto dílů: dna, skruží, krycí desky, rámu v provedení beton /litina a litinové nebo plastové mříže. Ve spodní časti je vpusť napojena potrubím na kanalizační řad. Pro napojení potrubí je v provedení dílu TBV Q 600/400/T zabudována vložka pro PVC nebo CKG. označení dílce skladební výška vnitřní průměr tloušťka stěny hmotnost pozn. (mm) (mm) (mm) (kg) TBV Q 600/ ,5 21 krycí deska TBV Q 600/ ,5 29 krycí deska TBV Q 600/ ,5 37 krycí deska TBV Q 500/200/5-1a pro rekonstr. stávajících vpustí TBV Q 500/300/ skruž horní TBV Q 500/200/ skruž horní TBV Q 500/300/ skruž středová TBV Q 500/200/ skruž středová TBV Q 600/400/T dno, výtok DN 200 s vložkou a těsněním TBV Q 600/400/B dno, výtok DN 200 bez těsnění Lapač nečistot 250, ocelový pozinkovaný Mříž s rámem x DIN Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 23

24 Betonářská výztuž Kanalizační program Použití Podle požadavků vyrobíme různé tvary třmínků a dodáme armovací ocel včetně možnosti ukládky pro monolitické stavby. Trubky z tenkého plechu s drápkovým šroubovým švem typu SANDRIK jsou určené pro tvorbu kanálků pro dodatečné předpínání nosníků. Trubky s kabely jsou ukládány před betonáží. Jakost armovací oceli všechny druhy. Průměr oceli pro tvarování třmínků bez omezení. Průměr armovací oceli bez omezení. Vnitřní průměry trubek SANDRIK 34, 42, 65, 80, 90 (mm). 24 závod Prefa Zajistíme dodávku a montáž prefabrikovaných konstrukcí. Dodáme podle požadavků armovací ocel včetně uložení do monolitických konstrukcí. Dodáme transportní beton z našich provozoven.

25 Fotogalerie Katalogy, ceník, montážní předpis, technicko-kvalitativní podmínky výrobků, certifikáty a prohlášení o shodě naleznete na 25

26 Fotogalerie Kanalizační program 26 závod Prefa

27 27

28 Technologický postup montáže šachet a uličních vpustí Kanalizační program 1. Všeobecně Revizní a kontrolní šachty jsou stavební objekty umístěné na odpadní kanalizaci nebo odpadním potrubí uloženém v zemi. Slouží především k revizi stokové sítě, opravám, zavzdušňování a odvzdušňo - vání, kontrole a čištění, případně k instalaci zařízení na čerpání odpadních dešťových a splaškových vod, k jejich svedení, jakož i ke změnám směru, sklonu nebo průřezu potrubí. Revizní šachty splňují požadavky dané ČSN EN Jsou vodotěsné vůči vnitřnímu a vnějšímu tlaku vody, odolné vůči otěru, trvanlivé a hospodárné. Uliční vpusť je stavební objekt sloužící k zachycování a odvádění dešťových vod z pozemních komunikací nebo z jiných ploch do stokové sítě. Betonové dílce jsou vhodné pro zpevněné plochy se zaručenou pevností betonu 40 MPa. 2. Doprava Prefabrikované dílce šachet a dílce uličních vpustí se ukládají na dopravní prostředek tak, aby byly pečlivě zajištěny proti horizontálnímu posunu. V případě uložení více vrstev výrobků na sebe nesmí dojít k po - škození, zejména v oblasti profilu spoje. 4. Manipulace S prefabrikovanými dílci šachet a dílci uličních vpustí se smí manipulovat pouze pomocí tříramenných samosvorných kleští. Šachtová dna jsou opatřena závěsy DEHA a manipulace s nimi se provádí pomocí DEHA-závěsů zavěšených na jeřábových hácích. Je nepřípustné šachetní dílce zavěšovat, zvedat a manipulovat s nimi za lanový úvaz protažený jednotlivým prvkem nebo stupadlem či vtokovými a výtokovými otvory. 5. Montáž dílců 5.1 Všeobecná ustanovení před montáží Před montáží jednotlivých komponentů musí být každý dílec pečlivě prohlédnut a veškeré poškozené nebo jinak nekvalitní kusy musí být vyřazeny. Drobné nerovnosti a prohlubně na povrchu nemají vliv na užitnou hodnotu šachtových dílců (malé dutiny, výstupky na povrchu nebo nepravidelně probíhající pavučinové trhlinky). 5.2 Montáž dílců kanalizačních šachet Příjemce přezkoumá před složením každou dodávku co do počtu a typu dílců, jestli souhlasí s objednávkou. Kontroluje se jakost (stav), zda nejsou poškozeny do - pravou, především v oblasti spoje dříky. Řádný stav potvrdí oprávněný zástupce odběratele na dodacím listu jménem hůlkovým písmem a následnou parafou. 3. Skladování Pokud se prefabrikované dílce šachet a dílce uličních vpustí skladují ve více vrstvách výrobků, musí být jed - notlivé dílce podloženy proklady tak, aby nemohlo dojít k poškození profilů spojů dílců. V jiném případě firma Skanska a.s. nepřejímá následnou garanci za vodotěsnost kontrolních a revizních šachet. Obr. 1. Spoj pro tloušťku stěny 120 mm označení Q1 Obr. 2. Spoj pro tloušťku stěny 90 mm označení Q 28 závod Prefa

29 Montáž dílců tl. stěny 120 mm ozn. Q1 spoj hrdlový Dno kanalizační šachty se usadí na dno výkopo - vé rýhy, která musí být provedena dle projektové dokumentace. Šachtové dílce jsou vyráběny s hrdlem a dříkem, pro použití těsnicích prostředků. Na dů - kladně očištěný dřík spodního dílce se nasadí pr yžový těsnicí kroužek, který je dodávaný výrobcem. Prove - de se kontrola a pečlivé očištění spoje. Dále se pomo - cí samosvorných kleští (např. Schacht - Fixu) osadí horní dílec (skruž). Pomocí kluzného prostředku je nutné namazání hrdla usazovaného dílce. Horní dí - lec se musí vystředit se spodním dílcem a poté se oba sesadí, tak aby stupadla zabudovaná v dílcích byla ve svislici nad sebou. Vodotěsnost spojů šachty zajišťuje pryžové těsnění dle ČSN EN 1917, síla stěny 120 mm, zámek Q1. Vlastnosti pryžového těsnění určuje ČSN EN Pro dokonalé sesazení jednotlivých dílců šachty je nutné použít schváleného, případně dodávaného neředěného kluzného prostředku (maz - lavé mýdlo), který se nanáší v silné vrstvě na hrdlo jednotlivých dílců šachty, nikoliv na těsnění usazené na dříku spodního dílce. Použití neschválených typů kluzných prostředků, např. vazelíny apod., může zapříčinit potíže při spojování, případně netěsnost. Tento typ spoje je rozebíratelný. Provedení spoje je zobrazeno na obr Montáž dílců tl. stěny 90 mm ozn. Q spoj pero drážka (modifikovaný polymer živičné směsi) Dno kanalizační šachty se usadí na dno výkopové rýhy, která musí být provedena dle projektové dokumentace. Šachtové dílce jsou vyráběny s perem a drážkou, které tvoří zámek spoje. Před započetím montáže se musí pracovní povrchy spoje očistit a odmastit. Na spojovací místo spodního dílce se na vnitřní stranu vrchního ozubu rovnoměrně rozprostře pásek modifikovaného polymeru živičné směsi Butylrubber mm nebo Elastrostrip mm. Na něj se centricky nasadí hor ní dílec (skruž). Po zatížení horního dílce (cca 1 minutu) je možno sestavu zatížit vodou. Tento spoj je nerozebíratelný. Provedení spoje je zobrazeno na obr Montáž dílců tl. stěny 90 i 120 mm spoj mezi šachtovými dílci (cementový vodotěsný tmel) Dno kanalizační šachty se usadí na dno výkopo - vé rýhy, která musí být provedena dle projektové dokumentace. Šachtové dílce jsou vyráběny s perem a drážkou, které tvoří zámek spoje. Před započetím montáže se musí pracovní povrchy spoje očistit a odmastit, navlhčit dostatečně vodou, případně penetračním nátěrem. Na spojovací místo spodního dílce se rovnoměrně nanese spojovací hmota takové konzistence, aby došlo po dosednutí horního dílce k jejímu vytlačení z každého místa spoje. Horní dílec se musí vystředit se spodním dílcem a poté se oba dílce sesadí. Vytlačená hmota se odstraní ze spoje a ten se poté zahladí. Jako hydroizolační cementový tmel lze doporučit materiál IZOETRIN, hmoty firem Redrock Construction s.r.o. nebo Hermes s.r.o. Spoj cementovým tmelem nesplňuje požadavek EN 1917 na trvalou pružnost spoje Montáž dílců tl. stěny 90 i 120 mm spoj mezi šachtovými dílci (polymerový tmel TEC 7) Dno kanalizační šachty se usadí na dno výkopo - vé rýhy, která musí být provedena dle projektové dokumentace. Šachtové dílce jsou vyráběny s perem a drážkou, které tvoří zámek spoje. Před započetím montáže se musí pracovní povrchy spoje očistit a odmastit, navlhčit dostatečně vodou, případně penetračním nátěrem. Na spojovací místo spodního dílce se rovnoměrně nanese spojovací hmota z do - dané kartuše tak, aby došlo po dosednutí horního dílce k rovnoměrnému rozprostření hmoty po celé ploše spoje. Horní dílec se musí vystředit se spod - ním dílcem a poté se oba dílce sesadí. Tento spoj je nerozebíratelný. 29

30 Technologický postup montáže šachet a uličních vpustí Kanalizační program Poznámka: Pěnový spoj stavebních dílců se pro jejich spojování nedoporučuje, protože nezabezpečuje dokonalou vodotěsnost a požadavek na trvalou pružnost spoje, tudíž nesplňuje požadavky ČSN EN Montáž dílců uličních vpustí Dno uliční vpusti se usadí na dno výkopové rýhy, kte - rá musí být provedena dle projektové dokumentace. Spojované části dna a jednotlivých dílců uliční vpusti se musí upravit dle druhu použitého spojovacího ma - teriálu dle nebo 5.2.4, případně U tmelů na bázi cementu je nutné důkladné nasáknutí be to - nu u spojů vodou, případně penetračním nátěrem. Na spojovací místo spodního dílce se rovnoměrně nanese hydroizolační sanační malta, například IZOETRIN, a to takové konzistence, aby došlo po dosednutí horního dílce k jejímu vytlačení z každého místa spoje. Horní dílec se musí vystředit se spodním dílcem a poté se oba dílce sesadí. Vytlačená hmota se odstraní ze spoje a ten se poté zahladí. Pokud se použije výše uvedený doporučený materiál, není nutno po zatvrdnutí použít hydrofobní nátěr. 6. Zkoušení vodotěsnosti kanalizačních šachet 6.1 Zkouška vodotěsnosti na provozovně Vodotěsnost kanalizačních šachet a potrubí je jedním z nejdůležitějších požadavků pro ochranu podzemních vod a půdy. Kanalizační šachetní dílce se považují za nepropustné, jestliže při zkoušce vodotěsnosti dle přílohy C ČSN EN 1917 vyhoví po dobu 15 min. hydrostatickému tlaku: 30 kpa (0,3 bar nebo 3 m vodního sloupce) pro šachtu, dřík a zákrytové dílce kontrolní šachty; 40 kpa (0,4 bar nebo 4 m vodního sloupce) pro šachtové dno kontrolní šachty; 50 kpa (0,5 bar nebo 5 m vodního sloupce) pro šachtová dna, skruže, kruhové dříky a zákrytové stavební dílce. Při zkoušce nesmí vykazovat jednotlivý svislý dílec nebo spojení netěsnost nebo žádné jiné viditelné nedostatky, nezávisle na tom, zda jsou zabudována stupadla. Vlhkost, která přilne na povrchu, není považována za netěsnost. Svislé stavební dílce s návrhovou tloušťkou větší než 125 mm se nemusí podrobovat žádné hydrostatické zkoušce. 6.2 Zkouška vodotěsnosti na stavbě Zkouška vodotěsnosti malých objektů na kanalizač - ních stokách se provádí podle ČSN Zkouška vodotěsnosti stok a přípojek. Tento postup vychází z požadavků ČSN EN 1610 Provádění stok a kanali - začních přípojek a jejich zkoušení. Při zkouškách se vodotěsnost zkouší na sestavených šachetních dílech ještě před provedením obsypu. Přitom je nutno zabezpečit, aby nedošlo vlivem tlaku k poškození dílců nebo jejich destrukci a u šachet k nadzvednutí přechodové desky a následnému pádu dílců uložených na přechodové desce. Poznámka: Zkoušku vodotěsnosti sestavených šachtových dílů je nutné provádět vždy v neobsypa - ném stavu, aby následnou kontrolou bylo možno identifikovat případné místo netěsnosti a provést jeho opravu. Po provedení zásypu a zabudování šachty do ko - munikace již není možno zodpovědně určit, kudy dochází k průniku vody, proto v této fázi stavby vý - robce šachetních dílů nemůže reagovat na případné reklamace. 7. Bezpečnost práce a hygiena Bezpečnost a ochrana zdraví na provozovně se řídí vyhláškami a směrnicemi vyplývajícími ze Zákoníku práce č. 262/2006 Sb. ve znění pozdějších předpisů. 30 závod Prefa

31 8. Odpovědnost za vady Skanska a.s. neodpovídá za vady zboží, které byly způsobené neodborným nakládáním se zbožím po jeho převzetí kupujícím, neodbornou činností při zabudování, která by byla v rozporu s těmito techno - logickými předpisy. 9. Související dokumentace ČSN EN Provádění betonových konstrukcí. ČSN EN 206-1, Z3 Beton. Část I: Specifikace, vlastnosti, výroba a shoda. ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátko - betonu a železobetonu. ČSN Geometrická přesnost ve výstavbě. Kontrola přes - nosti, část 5: Kontrola přesnosti stavebních dílců. ČSN EN 124 Poklopy a vtokové mříže pro dopravní plochy Kon - strukční zásady, zkoušení, označování, řízení jakosti. ČSN EN 1610 Provádění stok a kanalizačních přípojek a jejich zkoušení. ČSN EN Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž. 31
