Montované technologie. Technologie staveb Jan Kotšmíd,3.S
|
|
- Alois Pravec
- před 8 lety
- Počet zobrazení:
Transkript
1 Montované technologie Technologie staveb Jan Kotšmíd,3.S
2 Montované železobetonové stavby U montovaného skeletu je rozdělena nosná část sloupy, průvlaky a stropní panely) a výplňová část (stěny): Podle užitného zatížení se skelety dělí: Lehké ( N/m -2 ) bytové stavby, školy, garáže Střední ( N/m -2 ) - lehké sklady, výrobny, Těžké ( N/m -2 ) průmyslová výroba, sklady Stropní konstrukce je tvořena průvlakem, který je uložen do cementové malty na sloupech nižšího podlaží, nevýhodou těchto průvlaků je jejich výška, kterou vyčnívají do místnosti. Proto se navrhují průvlaky s přírubami
3 Montované železobetonové stavby
4 Montované železobetonové stavby Průvlaky s přírubami Při spojování sloupů s průvlaky pomocí svarů, se dosahuje průběžného propojení výztuže ve vodorovné i svislém směru Panely zapuštěné do průvlaku s přírubami

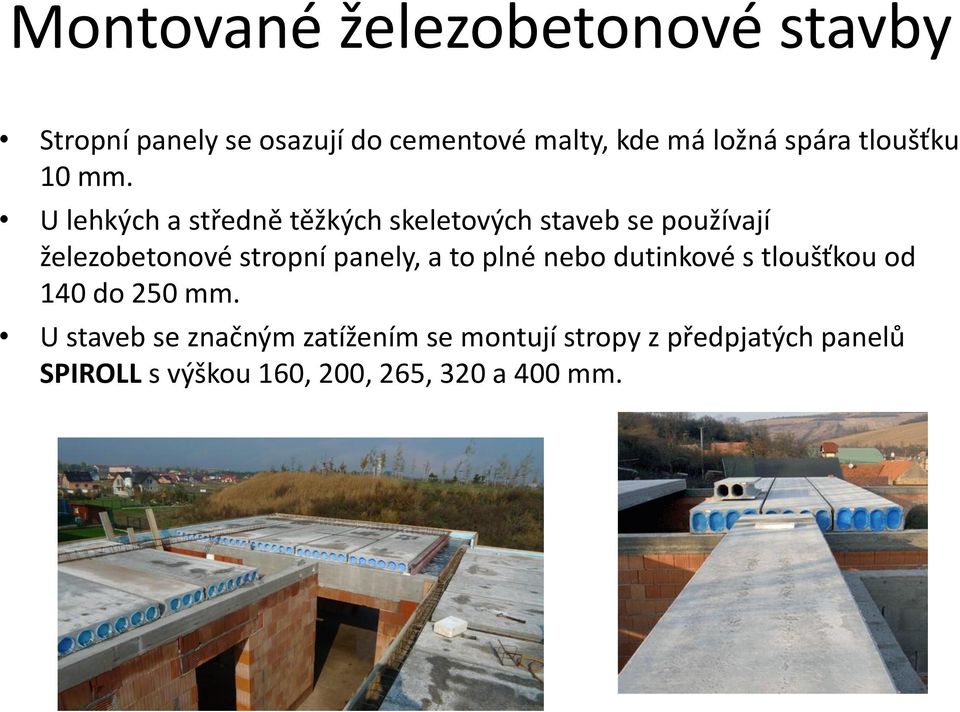

5 Montované železobetonové stavby Stropní panely se osazují do cementové malty, kde má ložná spára tloušťku 10 mm. U lehkých a středně těžkých skeletových staveb se používají železobetonové stropní panely, a to plné nebo dutinkové s tloušťkou od 140 do 250 mm. U staveb se značným zatížením se montují stropy z předpjatých panelů SPIROLL s výškou 160, 200, 265, 320 a 400 mm.
6 Montované železobetonové stavby Prostorová tuhost nosné konstrukce vícepodlažních skeletových objektů vůči působení vodorovných sil je zabezpečena -Ztužidlovými trámy -Ztužujícími stěnami - Ztužující stěny mohou být zděné, monolitické nebo prefabrikované. -Ztužidlovými stropními panely -Ztužujícími jádry využívají se k umístění výtahů a schodišť. U nižších staveb se vyzdívají a u vyšších objektů jsou z monolitického betonu
7 Dřevostavby Nosné stěny domu jsou realizované pomocí prefabrikovaných celostěnových panelů. Výhody: - v energetické efektivnosti systému - rychlosti montáže -podstatně nižší zatížení základové spáry Díky svým tepelně-technickým parametrům se panely běžně používají pro výstavbu nízkoenergetických a pasivních domů. Celostěnové panely jsou difúzně otevřenou konstrukcí.
8 Dřevostavby Hrubá stavba začíná rozměřením obrysu domy dle montážní dokumentace a navrtáním úhelníků sloužících k přikotvení stěnového panelu k základové desce. Stěnové panely jsou osazovány pomocí jeřábu na výhřevnou maltu. Pro spojování panelů se používají vruty a lepidlo. Spáry jsou utěsněny tmelem. Po zhotovení obvodových stěn a nosných příček se v případě dalšího patra začne s montáží stropu. Do speciálních ocelových závěsů, které jsou vruty připojeny k nosné stěně, se usadí dřevěné stropní nosníky. Ty jsou v celé ploše domu zaklopeny OSB deskou. Jednotlivé desky jsou ve všech spojích pečlivě slepeny a spojeny se stropními nosníky sponkami a lepidlem. Na takto připravenou plochu se začíná stavět další patro obdobným způsobem. Odkaz na materiál :
9 Typové domy Dřevostavby
10 Ocelové montované stavby Kovodomy Stavebnicový systém montovaných rodinných domů, zahradních domků a garáží. Nosnou konstrukci domu tvoří v tomto případě ocelový skelet s trvalou statickou funkcí. Variantní řešení výstavby montovaných domů v podobě dřevostaveb. VÝHODY: - dlouhá životnost - odolnost vůči požáru a biologickým škůdcům - vysoká přesnost - ekonomická výhodnost - rychlost výstavby
11 Ocelové montované stavby Kovodomy stavba domu s ocelovým skeletem, tzv. dům s ocelovou páteří je založena na jednoduchých a suchých technologických postupech. Kostru celého domu vytváří ocelový skelet s antikorozní úpravou a tenkostěnné pozinkované profily. Montáž se provádí šroubovými spoji. Zvenčí se k tomuto skeletu montuje vnější plášť z multifunkčních panelů, nebo dřevoštěpkových OSB desek na který je následně připevněn zateplovací systém (např. fasádní polystyren+omítka). Ocelová konstrukce je vyplněna dvěma vrstvami příčkové plsti (tepelně i akusticky izolačního materiálu). Tyto vrstvy jsou odděleny vzduchovou mezerou, která je odvislá od množství a rozměrů vnitřních instalacítechnologické rozvody. Zevnitř se skelet uzavírá sádrokartonovými deskami. Mezi sádrokarton a izolační plsť se ještě vkládá parotěsná folie, která zabraňuje pronikání vzdušné vlhkosti z místnosti do izolace.
12 Ocelové montované stavby Kovodomy
13 Ocelové montované halové stavby VÝHODY: - rychlost montáže konstrukce - levnější než jiné materiály - dlouhá životnost oceli - neomezené možnosti řešení - variabiilita konstrukce - snadné prodloužení haly v budoucnu - různá estetická řešení - kombinovatelnost s jinými materiály DRUHY OCELOVÝCH KONSTRUKCÍ: - rámové ocelové konstrukce - příhradové ocelové konstrukce - obloukové konstrukce
14 Ocelové montované halové stavby Od šířky 5m až do šířky 40m bez podpěry, s šířkou větší než 40metrů se montuje s podpěrou. Délka konstrukce je neomezená a je také možné ji v budoucnu libovolně prodlužovat. Ocelová konstrukce haly je složena z ocelových rámů, které tvoří nosné ocelové sloupy, střešní ocelové příčle a ocelové náběhy, které zpevňují spojení sloupů a střešních příčlí. Jednotlivé ocelové rámy jsou zpevněny ocelovými táhly ve střešní i boční části haly a propojeny systémem ocelových vaznic. Nosné rámy jsou od sebe vzdáleny zhruba 6 metrů. Šířka haly má velký vliv na typ použité oceli. Nejčastěji se využívají válcované IPE profily IPE 160-IPE500.
15 Modulární stavby (kontejnery) montáž modulárních staveb jako jsou např:kancelářské prostory,školské zařízení,skladovací prostory apod. Kontejnery se sanitárním vybavením a vybavení staveniště. Modul je až trojnásobně stohovatelný.rámy a opláštění jsou nastříkany lakem odolným proti UV záření a povětrnostním vlivům.spoje mezi kontejnery jsou zajištěny sponami,dilataci zajišťuje 20mm magnet. Rozměry:6000x2500x2800 mm Půdorysně neomezená velikost. Spoje mezi kontejnery jsou zajištěny sponami,dilataci zajišťuje 20mm magnet.
16 Modulární stavby (kontejnery) Typy staveb
17 Zdroje vlastní
18 DĚKUJI ZA POZORNOST
