MEDIXcom drátový systém pacient sestra

Transkript

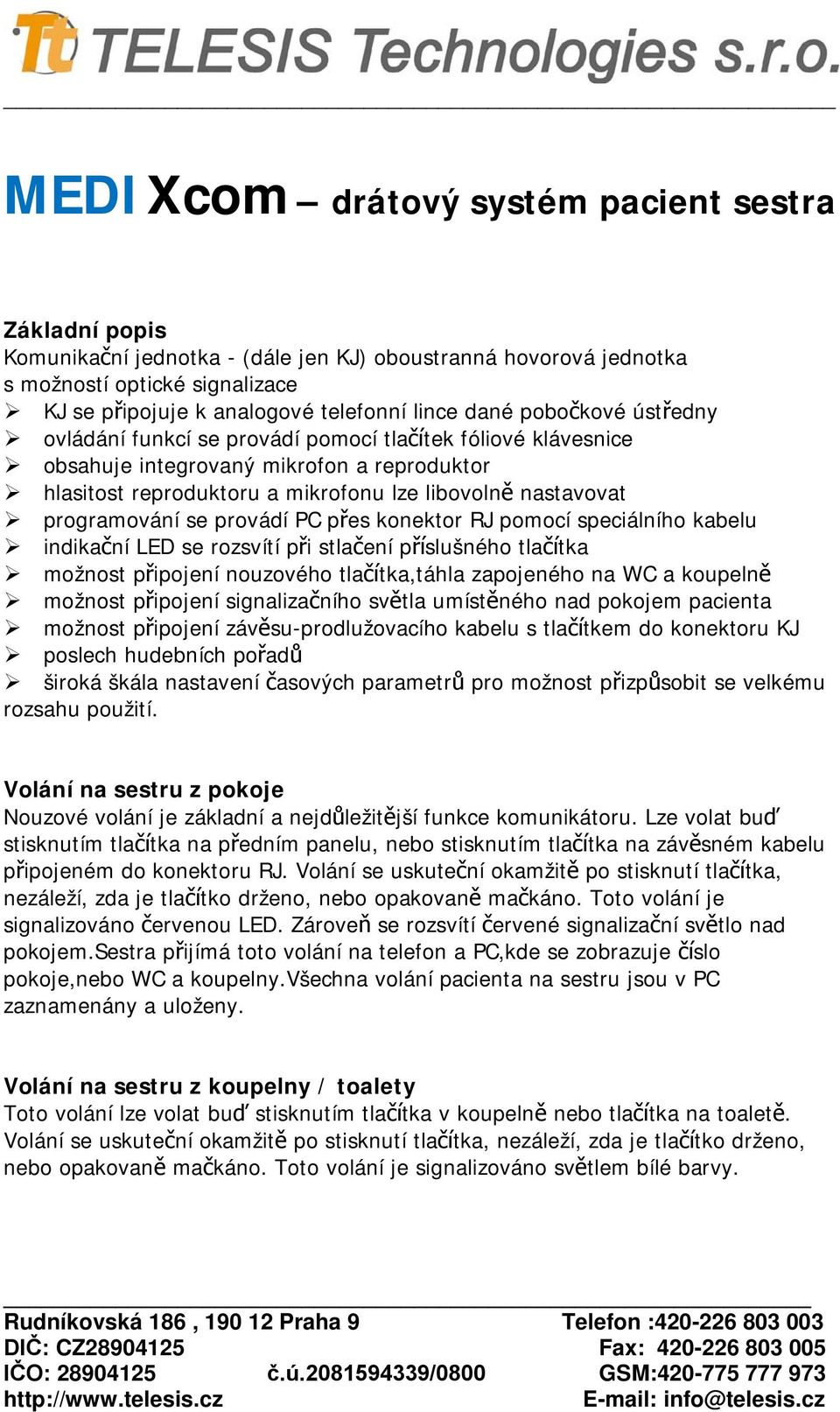

1 MEDIXcom drátový systém pacient sestra Základní popis Komunikační jednotka - (dále jen KJ) oboustranná hovorová jednotka s možností optické signalizace KJ se připojuje k analogové telefonní lince dané pobočkové ústředny ovládání funkcí se provádí pomocí tlačítek fóliové klávesnice obsahuje integrovaný mikrofon a reproduktor hlasitost reproduktoru a mikrofonu lze libovolně nastavovat programování se provádí PC přes konektor RJ pomocí speciálního kabelu indikační LED se rozsvítí při stlačení příslušného tlačítka možnost připojení nouzového tlačítka,táhla zapojeného na WC a koupelně možnost připojení signalizačního světla umístěného nad pokojem pacienta možnost připojení závěsu-prodlužovacího kabelu s tlačítkem do konektoru KJ poslech hudebních pořadů široká škála nastavení časových parametrů pro možnost přizpůsobit se velkému rozsahu použití. Volání na sestru z pokoje Nouzové volání je základní a nejdůležitější funkce komunikátoru. Lze volat buď stisknutím tlačítka na předním panelu, nebo stisknutím tlačítka na závěsném kabelu připojeném do konektoru RJ. Volání se uskuteční okamžitě po stisknutí tlačítka, nezáleží, zda je tlačítko drženo, nebo opakovaně mačkáno. Toto volání je signalizováno červenou LED. Zároveň se rozsvítí červené signalizační světlo nad pokojem.sestra přijímá toto volání na telefon a PC,kde se zobrazuje číslo pokoje,nebo WC a koupelny.všechna volání pacienta na sestru jsou v PC zaznamenány a uloženy. Volání na sestru z koupelny / toalety Toto volání lze volat buď stisknutím tlačítka v koupelně nebo tlačítka na toaletě. Volání se uskuteční okamžitě po stisknutí tlačítka, nezáleží, zda je tlačítko drženo, nebo opakovaně mačkáno. Toto volání je signalizováno světlem bílé barvy.

2 Sestra na pokoji Toto tlačítko použije sestra při příchodu na pokoj.stlačením tlačítka se rozsvítí zelená LED a rozsvítí se signalizační světlo zelené barvy nad pokojem. Pokud sestra opouští pokoj stlačí tlačítko a signalizační světlo zhasne. Volání sestry na pokoj Sestra může z libovolného telefonu vytočit KJ a vést hlasitý hovor s pacientem na pokoji.po zavěšení telefonu se zavěsí i KJ.Tento hovor má prioritu např. nad poslechem hudby. Poslech hudebních programů Řídící systém umožňuje nahrát do paměti až 400 hodin hudby,zábavných programů,které může pacient po stlačení tlačítka poslouchat. Toto tlačítko lze přeprogramovat na možnost volání doktora. Volání doktora Tlačítko pro poslech hudby lze přeprogramovat na možnost volání doktora

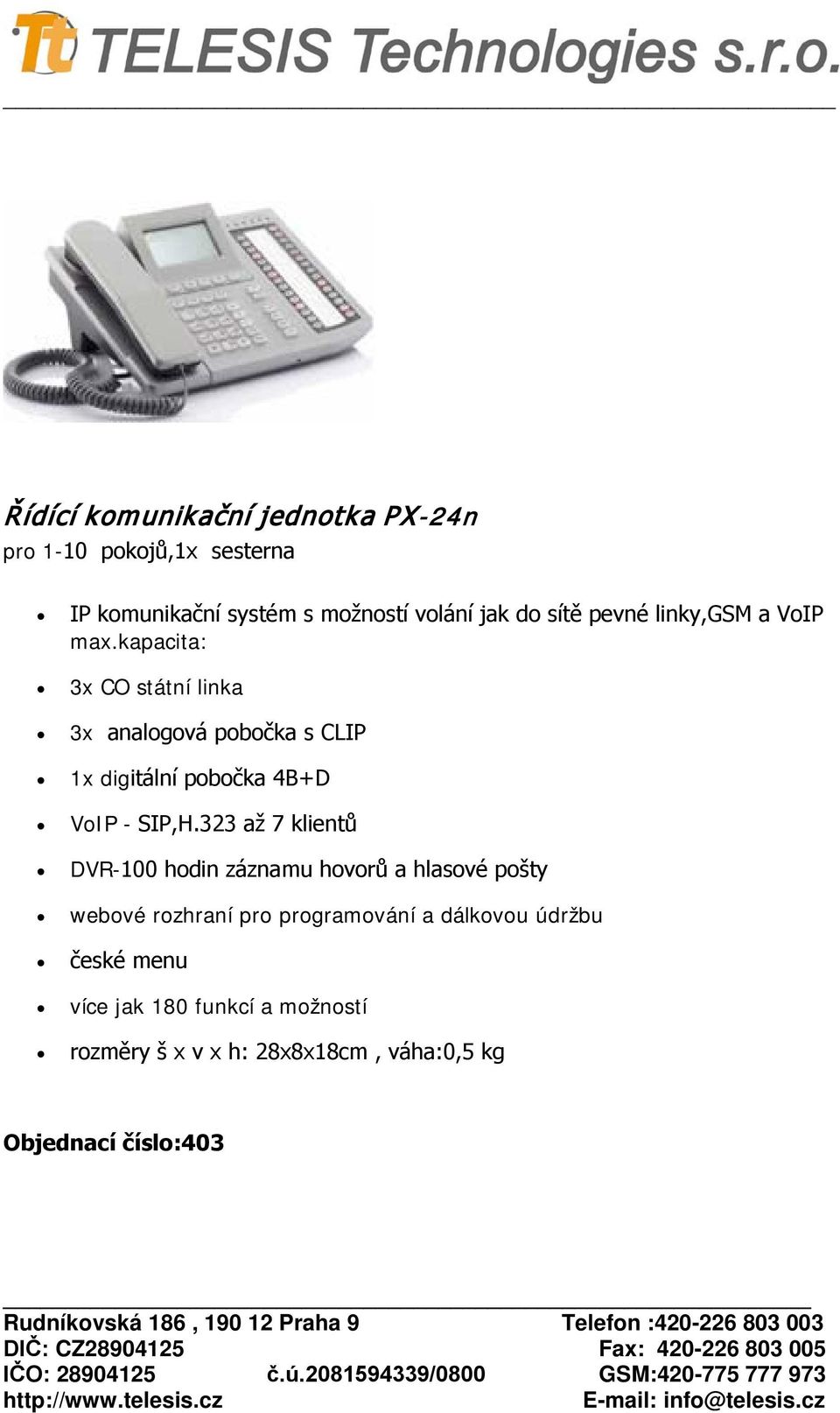

3 Řídící komunikační jednotka PX-24n pro 1-10 pokojů,1x sesterna IP komunikační systém s možností volání jak do sítě pevné linky,gsm a VoIP max.kapacita: 3x CO státní linka 3x analogová pobočka s CLIP 1x digitální pobočka 4B+D VoIP - SIP,H.323 až 7 klientů DVR-100 hodin záznamu hovorů a hlasové pošty webové rozhraní pro programování a dálkovou údržbu české menu více jak 180 funkcí a možností rozměry š x v x h: 28x8x18cm, váha:0,5 kg Objednací číslo:403

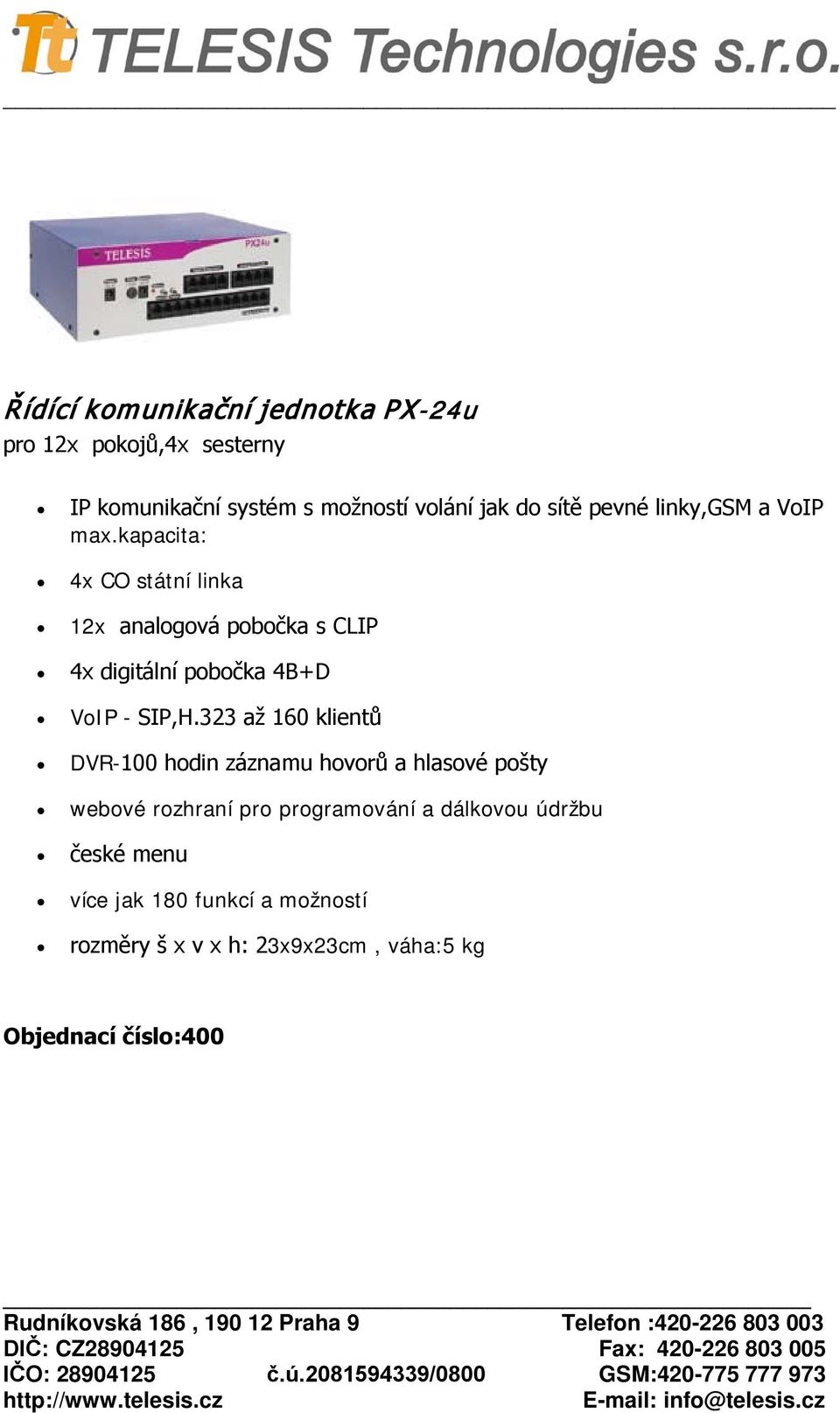

4 Řídící komunikační jednotka PX-24u pro 12x pokojů,4x sesterny IP komunikační systém s možností volání jak do sítě pevné linky,gsm a VoIP max.kapacita: 4x CO státní linka 12x analogová pobočka s CLIP 4x digitální pobočka 4B+D VoIP - SIP,H.323 až 160 klientů DVR-100 hodin záznamu hovorů a hlasové pošty webové rozhraní pro programování a dálkovou údržbu české menu více jak 180 funkcí a možností rozměry š x v x h: 23x9x23cm, váha:5 kg Objednací číslo:400

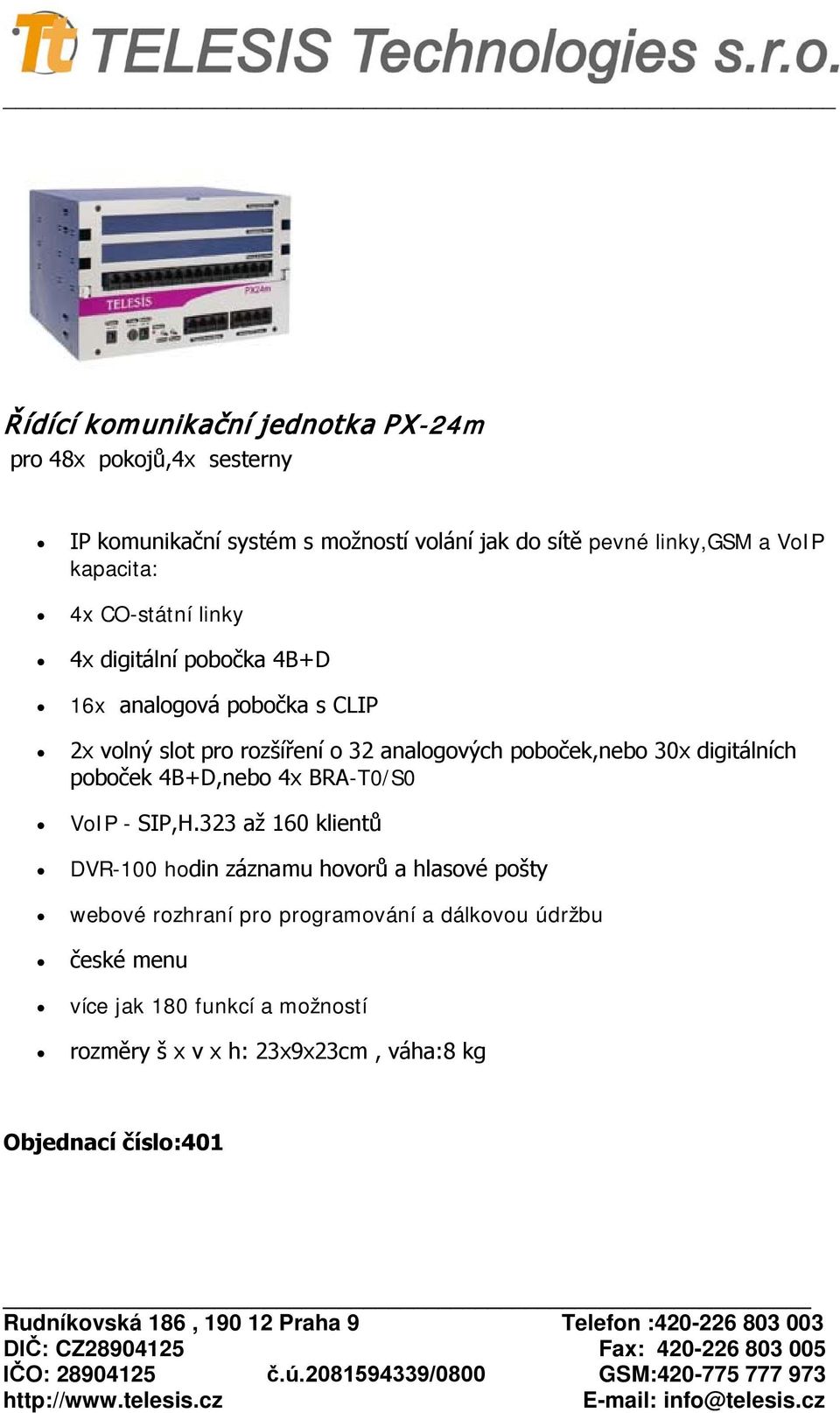

5 Řídící komunikační jednotka PX-24m pro 48x pokojů,4x sesterny IP komunikační systém s možností volání jak do sítě pevné linky,gsm a VoIP kapacita: 4x CO-státní linky 4x digitální pobočka 4B+D 16x analogová pobočka s CLIP 2x volný slot pro rozšíření o 32 analogových poboček,nebo 30x digitálních poboček 4B+D,nebo 4x BRA-T0/S0 VoIP - SIP,H.323 až 160 klientů DVR-100 hodin záznamu hovorů a hlasové pošty webové rozhraní pro programování a dálkovou údržbu české menu více jak 180 funkcí a možností rozměry š x v x h: 23x9x23cm, váha:8 kg Objednací číslo:401

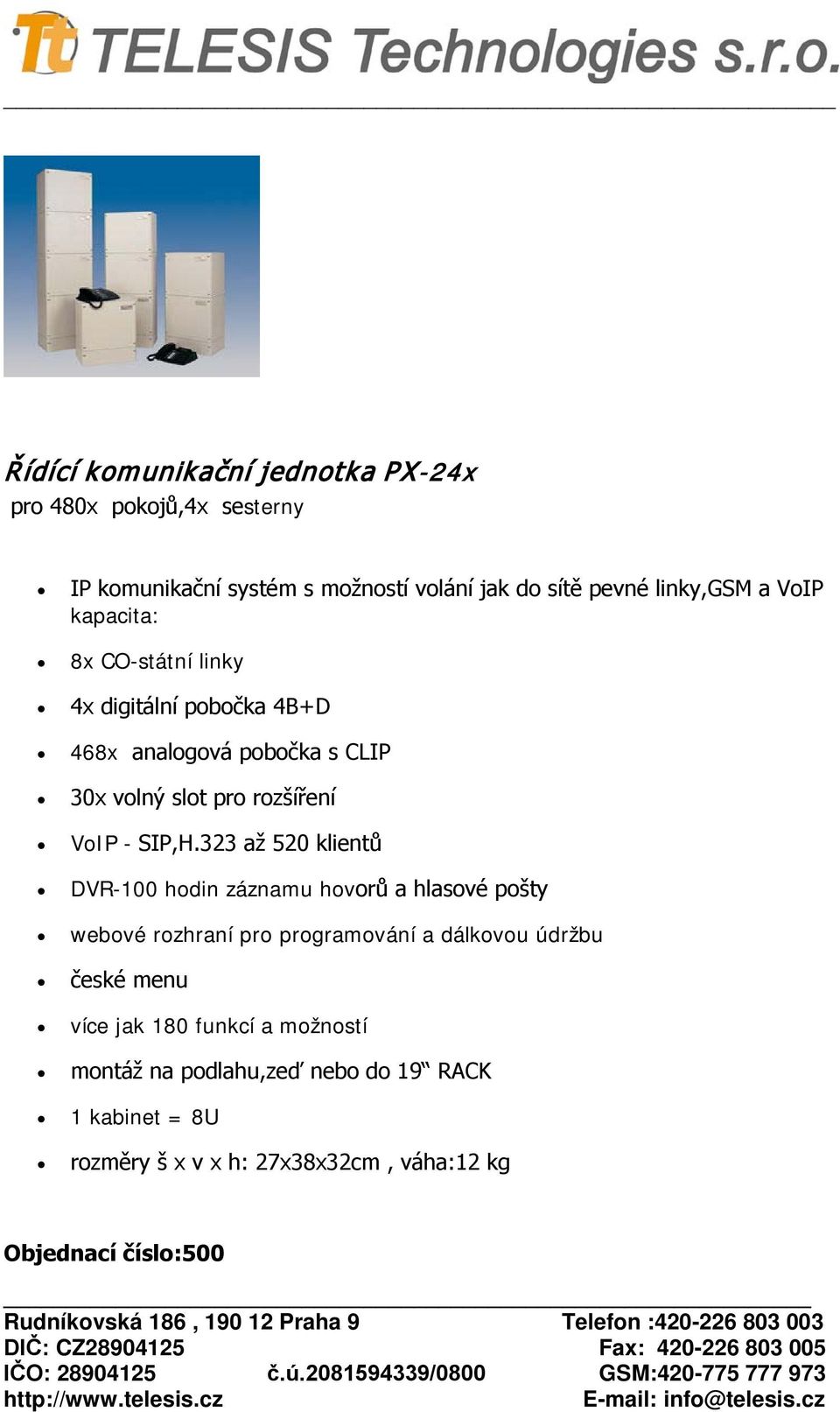

6 Řídící komunikační jednotka PX-24x pro 480x pokojů,4x sesterny IP komunikační systém s možností volání jak do sítě pevné linky,gsm a VoIP kapacita: 8x CO-státní linky 4x digitální pobočka 4B+D 468x analogová pobočka s CLIP 30x volný slot pro rozšíření VoIP - SIP,H.323 až 520 klientů DVR-100 hodin záznamu hovorů a hlasové pošty webové rozhraní pro programování a dálkovou údržbu české menu více jak 180 funkcí a možností montáž na podlahu,zeď nebo do 19 RACK 1 kabinet = 8U rozměry š x v x h: 27x38x32cm, váha:12 kg Objednací číslo:500

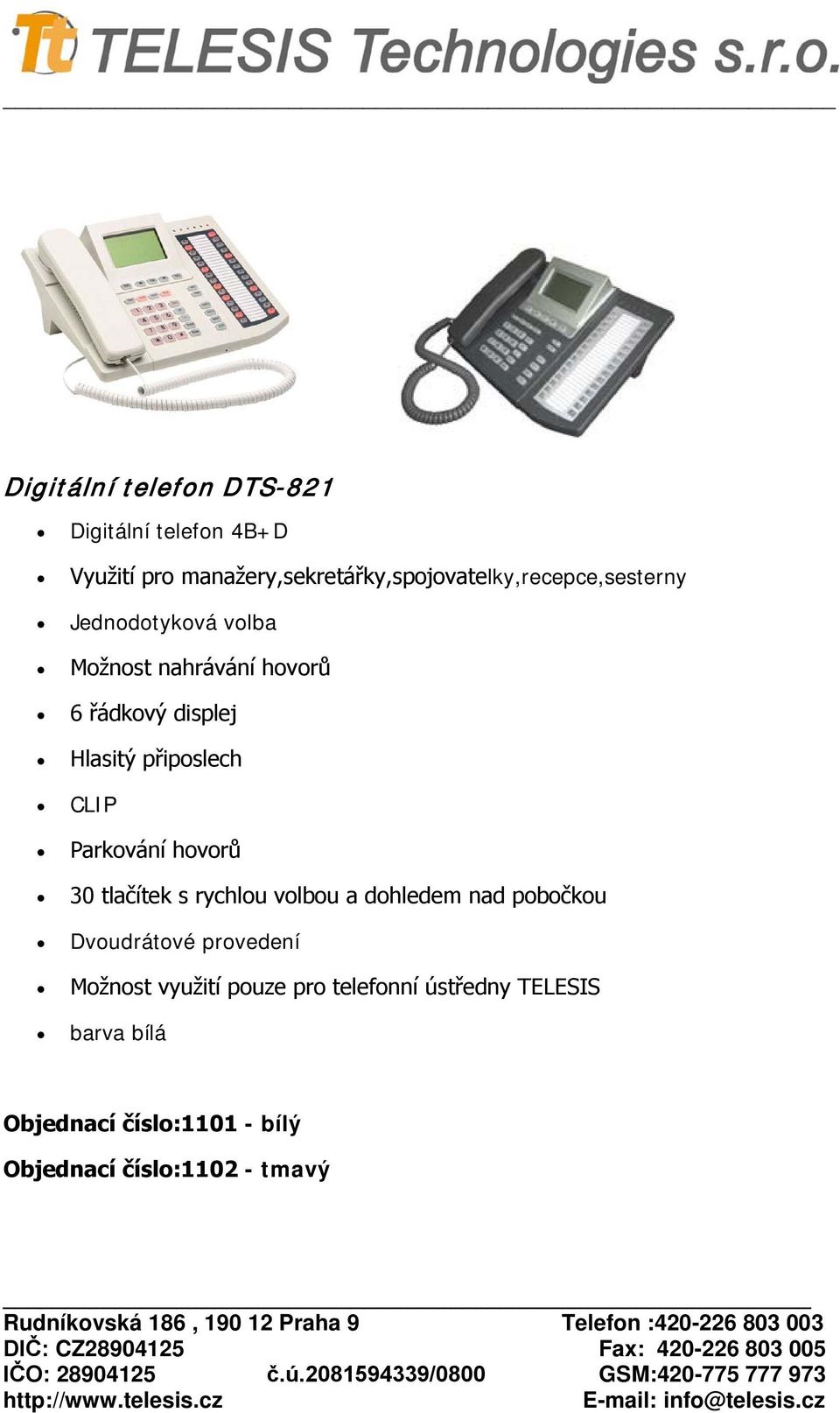

7 Digitální telefon DTS-821 Digitální telefon 4B+D Využití pro manažery,sekretářky,spojovatelky,recepce,sesterny Jednodotyková volba Možnost nahrávání hovorů 6 řádkový displej Hlasitý připoslech CLIP Parkování hovorů 30 tlačítek s rychlou volbou a dohledem nad pobočkou Dvoudrátové provedení Možnost využití pouze pro telefonní ústředny TELESIS barva bílá Objednací číslo: bílý Objednací číslo: tmavý

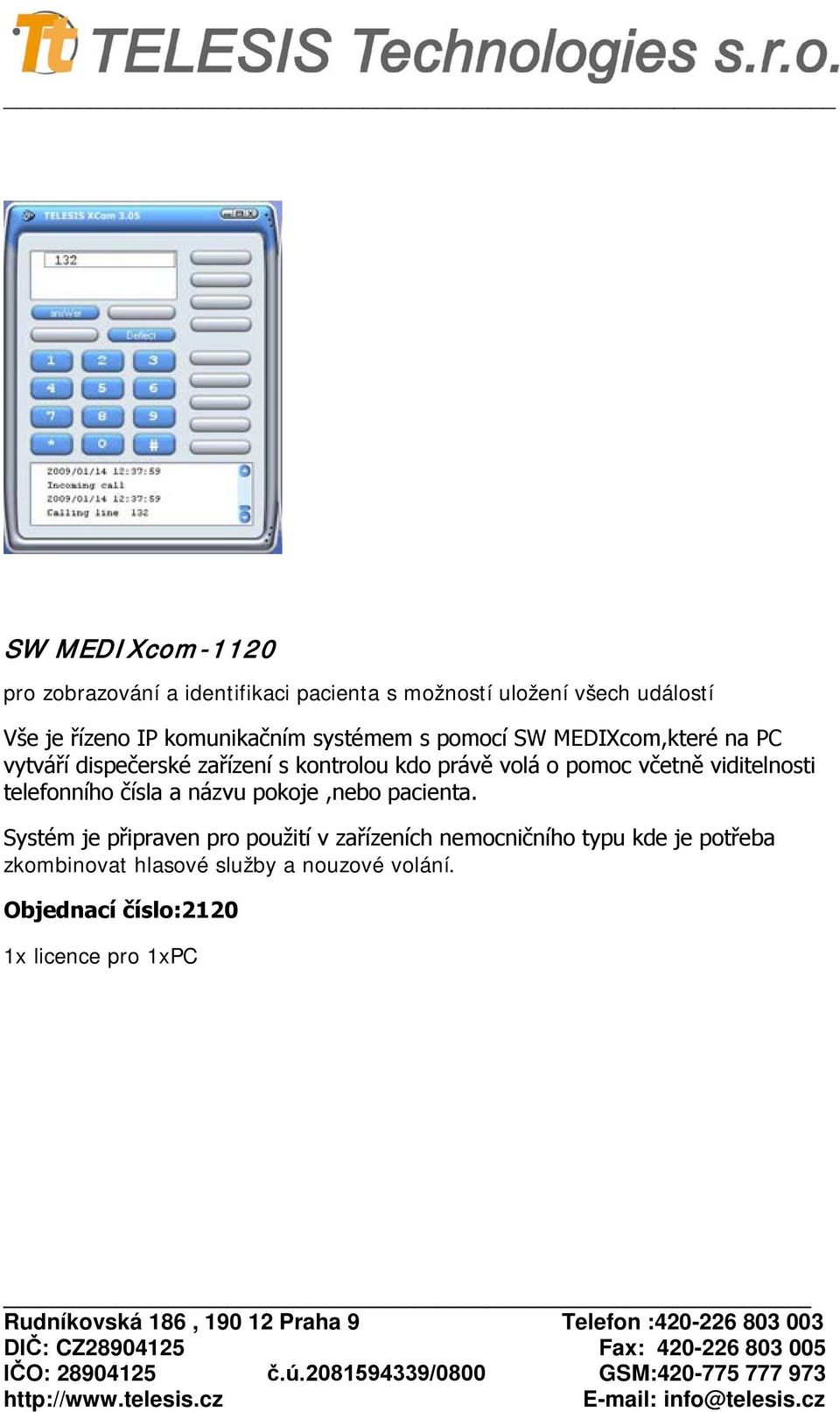

8 SW MEDIXcom-1120 pro zobrazování a identifikaci pacienta s možností uložení všech událostí Vše je řízeno IP komunikačním systémem s pomocí SW MEDIXcom,které na PC vytváří dispečerské zařízení s kontrolou kdo právě volá o pomoc včetně viditelnosti telefonního čísla a názvu pokoje,nebo pacienta. Systém je připraven pro použití v zařízeních nemocničního typu kde je potřeba zkombinovat hlasové služby a nouzové volání. Objednací číslo:2120 1x licence pro 1xPC

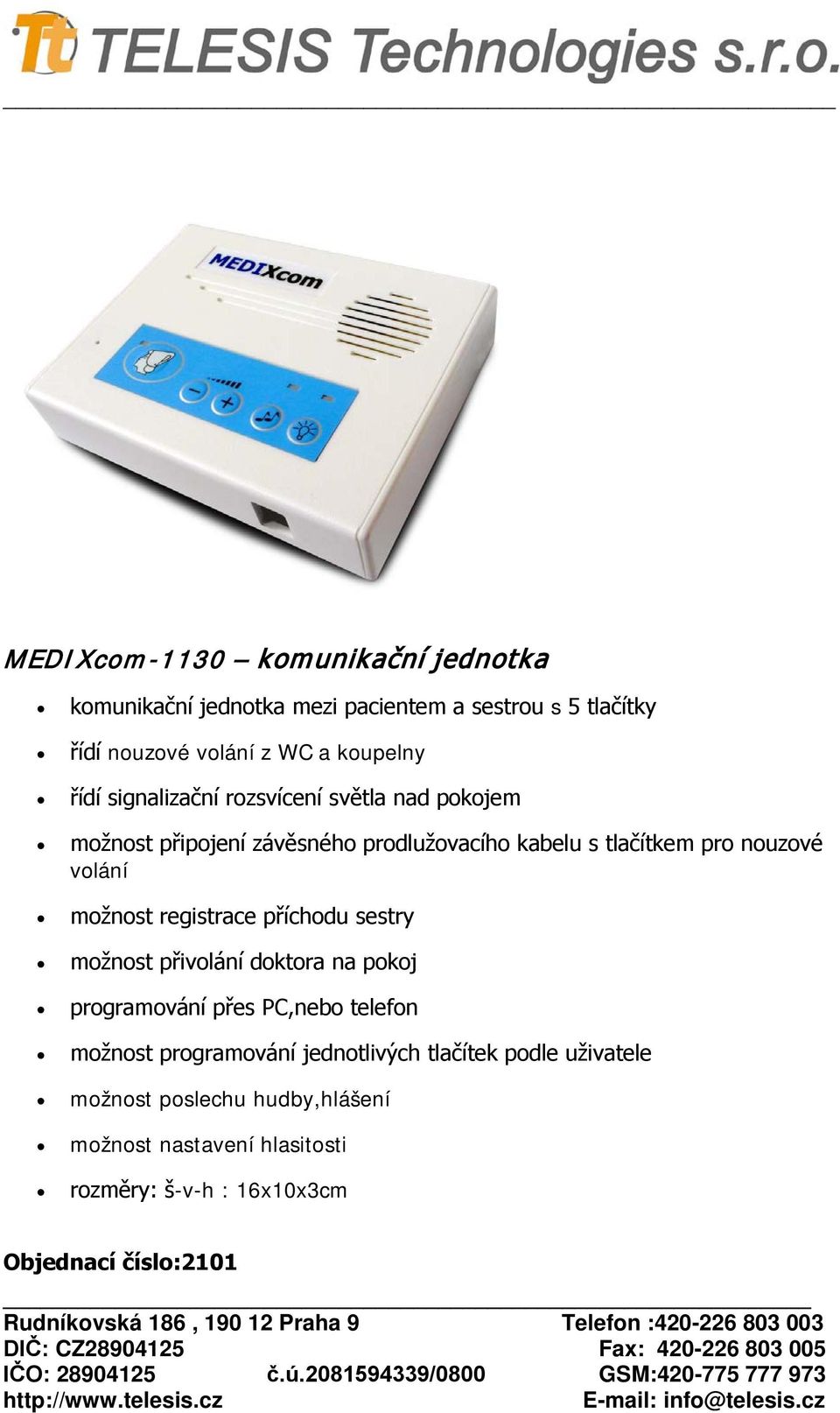

9 MEDIXcom-1130 komunikační jednotka komunikační jednotka mezi pacientem a sestrou s 5 tlačítky řídí nouzové volání z WC a koupelny řídí signalizační rozsvícení světla nad pokojem možnost připojení závěsného prodlužovacího kabelu s tlačítkem pro nouzové volání možnost registrace příchodu sestry možnost přivolání doktora na pokoj programování přes PC,nebo telefon možnost programování jednotlivých tlačítek podle uživatele možnost poslechu hudby,hlášení možnost nastavení hlasitosti rozměry: š-v-h : 16x10x3cm Objednací číslo:2101

10 MEDIXcom-1130/2-IP IP komunikační jednotka mezi pacientem a sestrou s 5 tlačítky řídí nouzové volání z WC a koupelny řídí signalizační rozsvícení světla nad pokojem možnost připojení závěsného prodlužovacího kabelu s tlačítkem pro nouzové volání možnost registrace příchodu sestry možnost přivolání doktora na pokoj programování přes PC, webové rozhraní,nebo telefon možnost programování jednotlivých tlačítek podle uživatele možnost poslechu hudby,hlášení možnost nastavení hlasitosti rozměry: š-v-h : 16x10x3cm Objednací číslo:2101/2

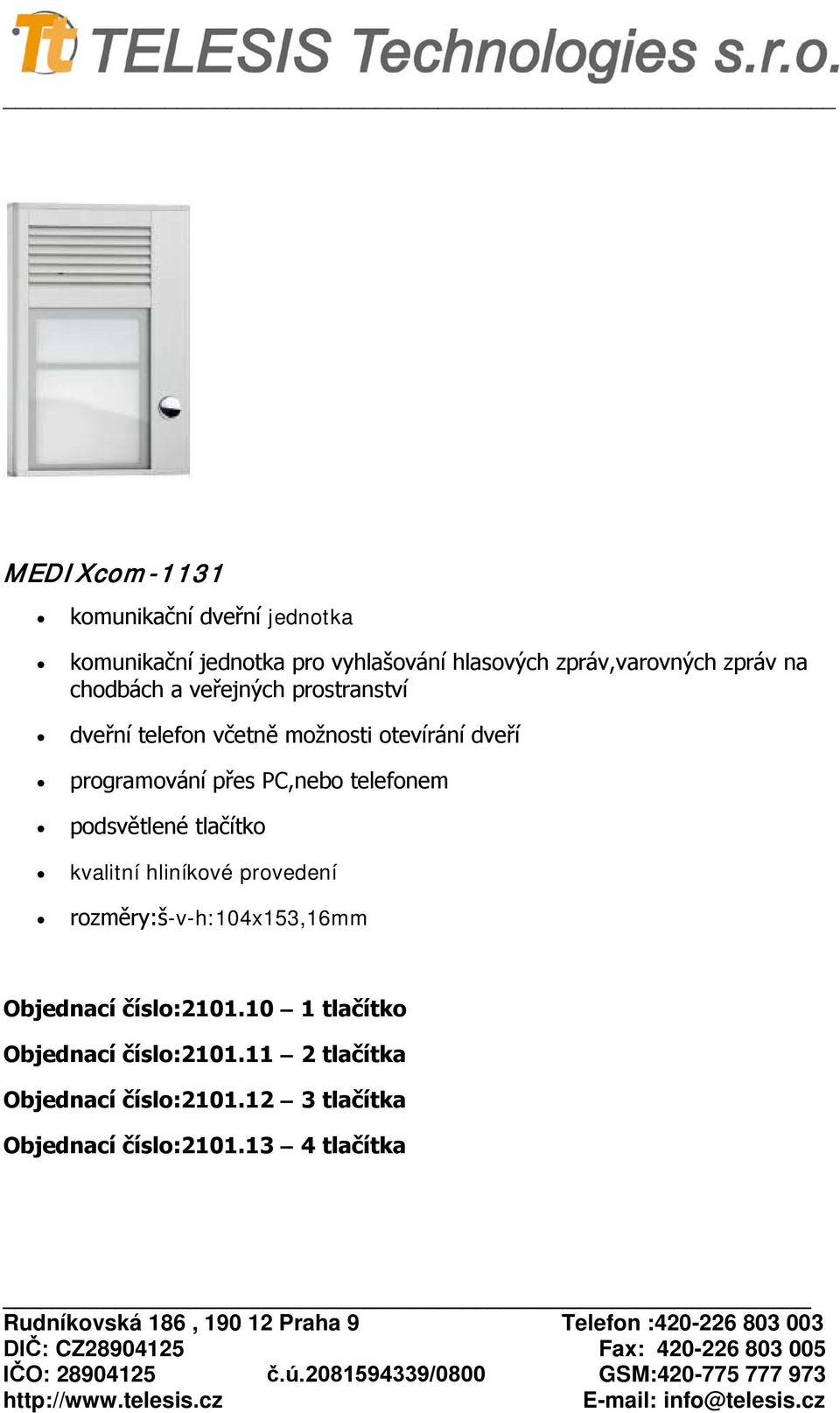

11 MEDIXcom-1131 komunikační dveřní jednotka komunikační jednotka pro vyhlašování hlasových zpráv,varovných zpráv na chodbách a veřejných prostranství dveřní telefon včetně možnosti otevírání dveří programování přes PC,nebo telefonem podsvětlené tlačítko kvalitní hliníkové provedení rozměry:š-v-h:104x153,16mm Objednací číslo: tlačítko Objednací číslo: tlačítka Objednací číslo: tlačítka Objednací číslo: tlačítka

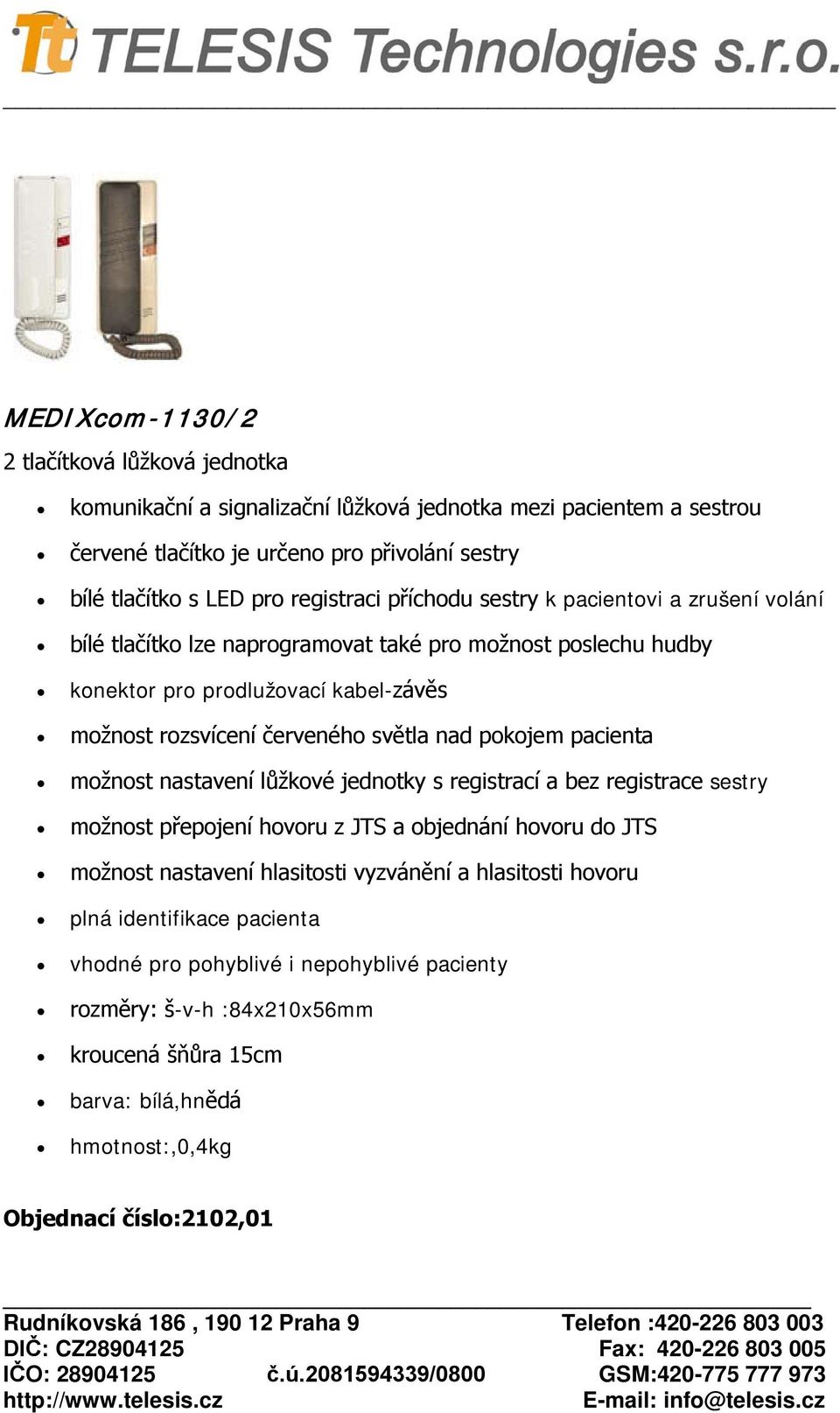

12 MEDIXcom-1130/2 2 tlačítková lůžková jednotka komunikační a signalizační lůžková jednotka mezi pacientem a sestrou červené tlačítko je určeno pro přivolání sestry bílé tlačítko s LED pro registraci příchodu sestry k pacientovi a zrušení volání bílé tlačítko lze naprogramovat také pro možnost poslechu hudby konektor pro prodlužovací kabel-závěs možnost rozsvícení červeného světla nad pokojem pacienta možnost nastavení lůžkové jednotky s registrací a bez registrace sestry možnost přepojení hovoru z JTS a objednání hovoru do JTS možnost nastavení hlasitosti vyzvánění a hlasitosti hovoru plná identifikace pacienta vhodné pro pohyblivé i nepohyblivé pacienty rozměry: š-v-h :84x210x56mm kroucená šňůra 15cm barva: bílá,hnědá hmotnost:,0,4kg Objednací číslo:2102,01

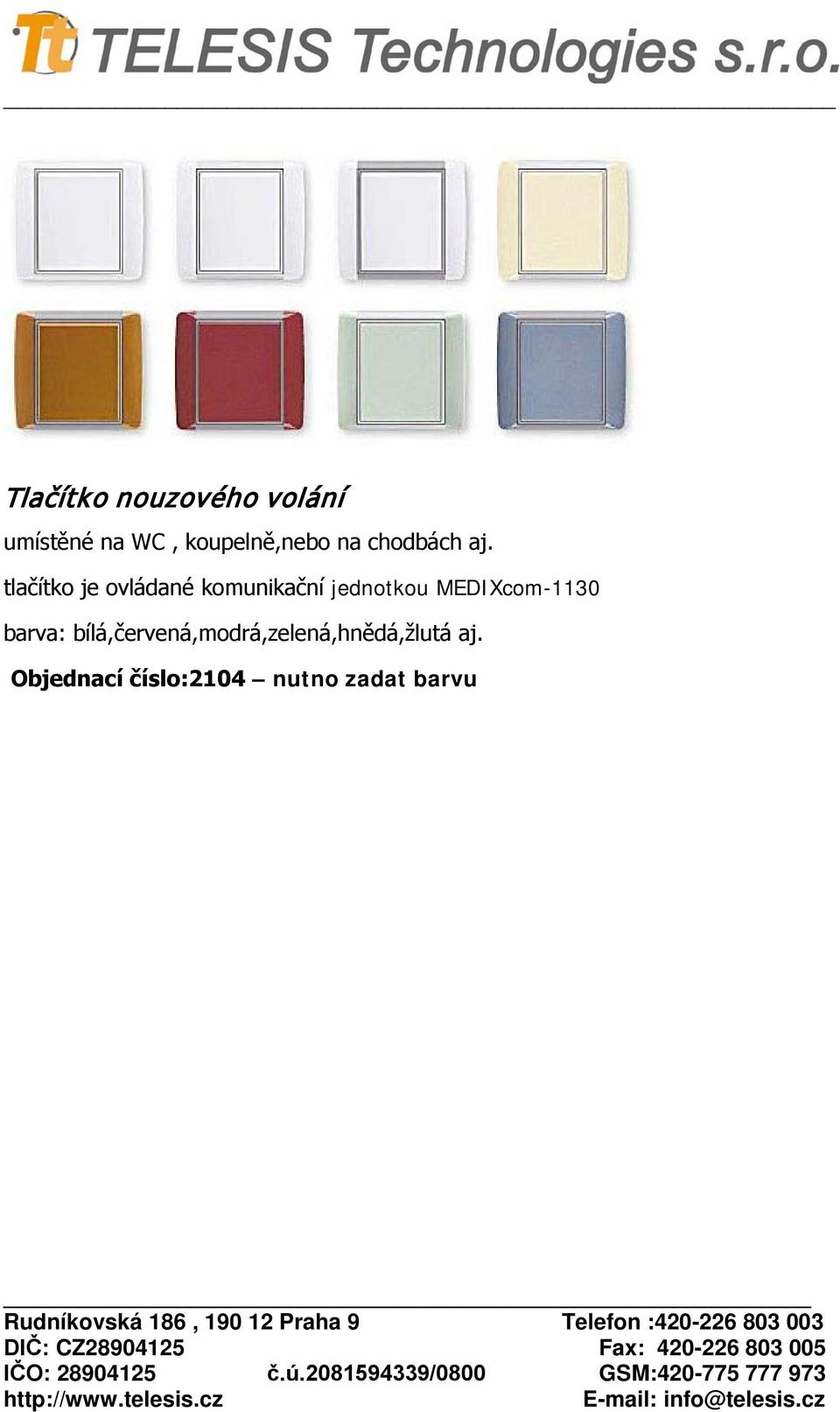

13 Tlačítko nouzového volání umístěné na WC, koupelně,nebo na chodbách aj. tlačítko je ovládané komunikační jednotkou MEDIXcom-1130 barva: bílá,červená,modrá,zelená,hnědá,žlutá aj. Objednací číslo:2104 nutno zadat barvu

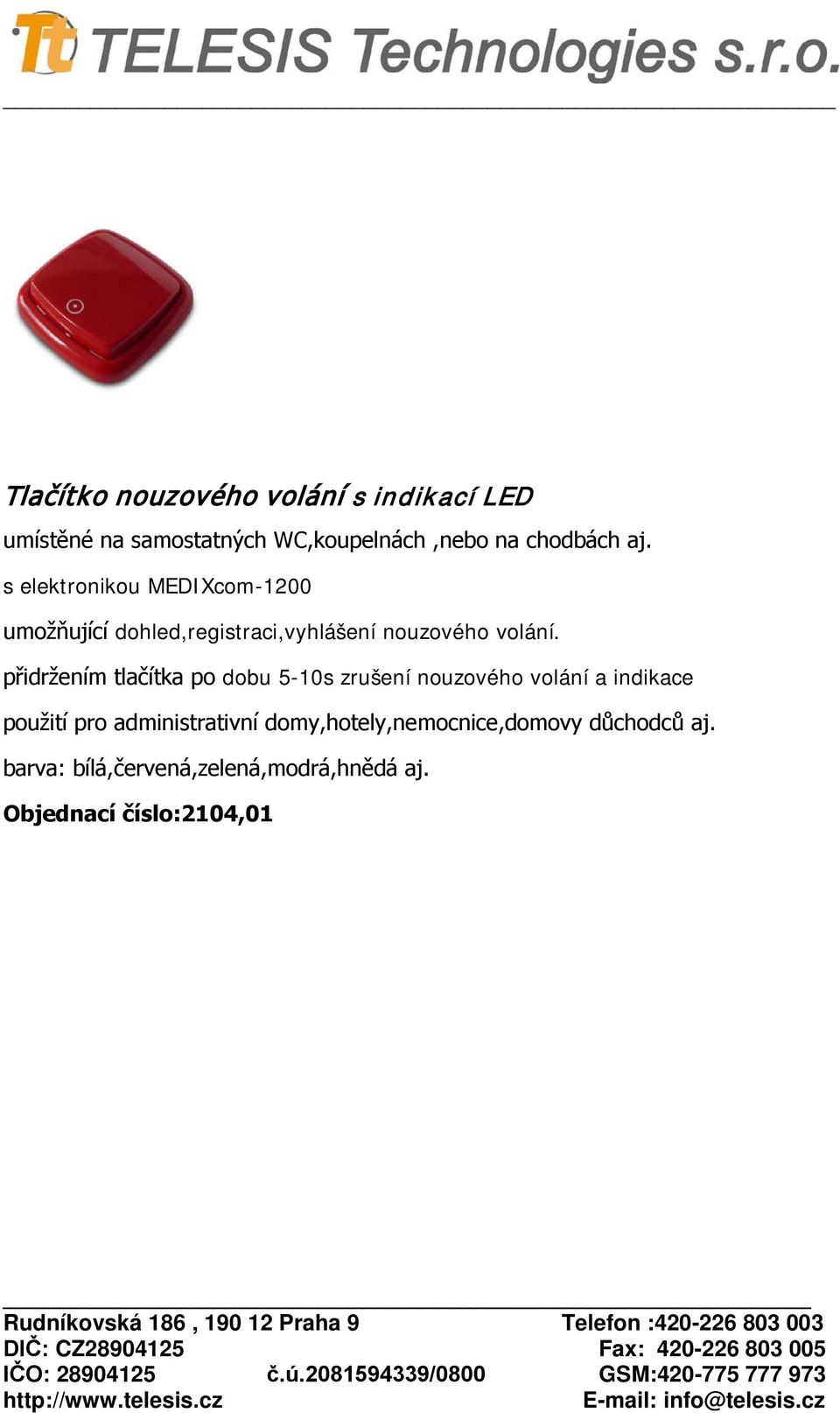

14 Tlačítko nouzového volání s indikací LED umístěné na samostatných WC,koupelnách,nebo na chodbách aj. s elektronikou MEDIXcom-1200 umožňující dohled,registraci,vyhlášení nouzového volání. přidržením tlačítka po dobu 5-10s zrušení nouzového volání a indikace použití pro administrativní domy,hotely,nemocnice,domovy důchodců aj. barva: bílá,červená,zelená,modrá,hnědá aj. Objednací číslo:2104,01

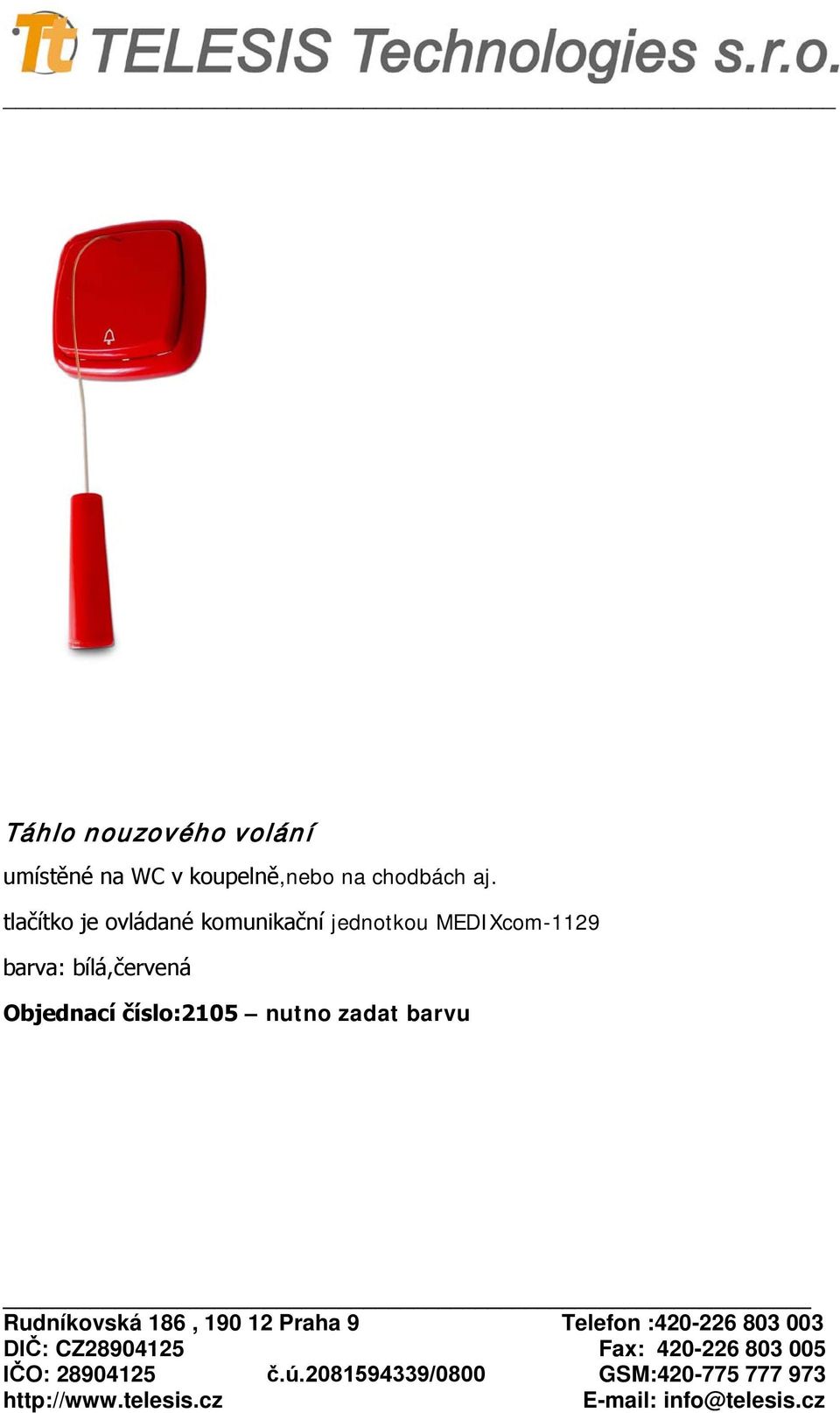

15 Táhlo nouzového volání umístěné na WC v koupelně,nebo na chodbách aj. tlačítko je ovládané komunikační jednotkou MEDIXcom-1129 barva: bílá,červená Objednací číslo:2105 nutno zadat barvu

16 Signalizační světlo umístěné na chodbě nad pokojem pacienta. zelená barva - sestra volá pacienta červená barva - pacient volá sestru bílá barva - pacient volá sestru z WC,nebo koupelny červená a bílá - sestra volá o pomoc lékaře ovládání rozsvícení LED řídí komunikační jednotka MEDIXcom-1130 rozměr: 5,5cm x 11cm-montáž na krabici KU sklo,chrom-kvalitní provedení Objednací číslo:2103,01

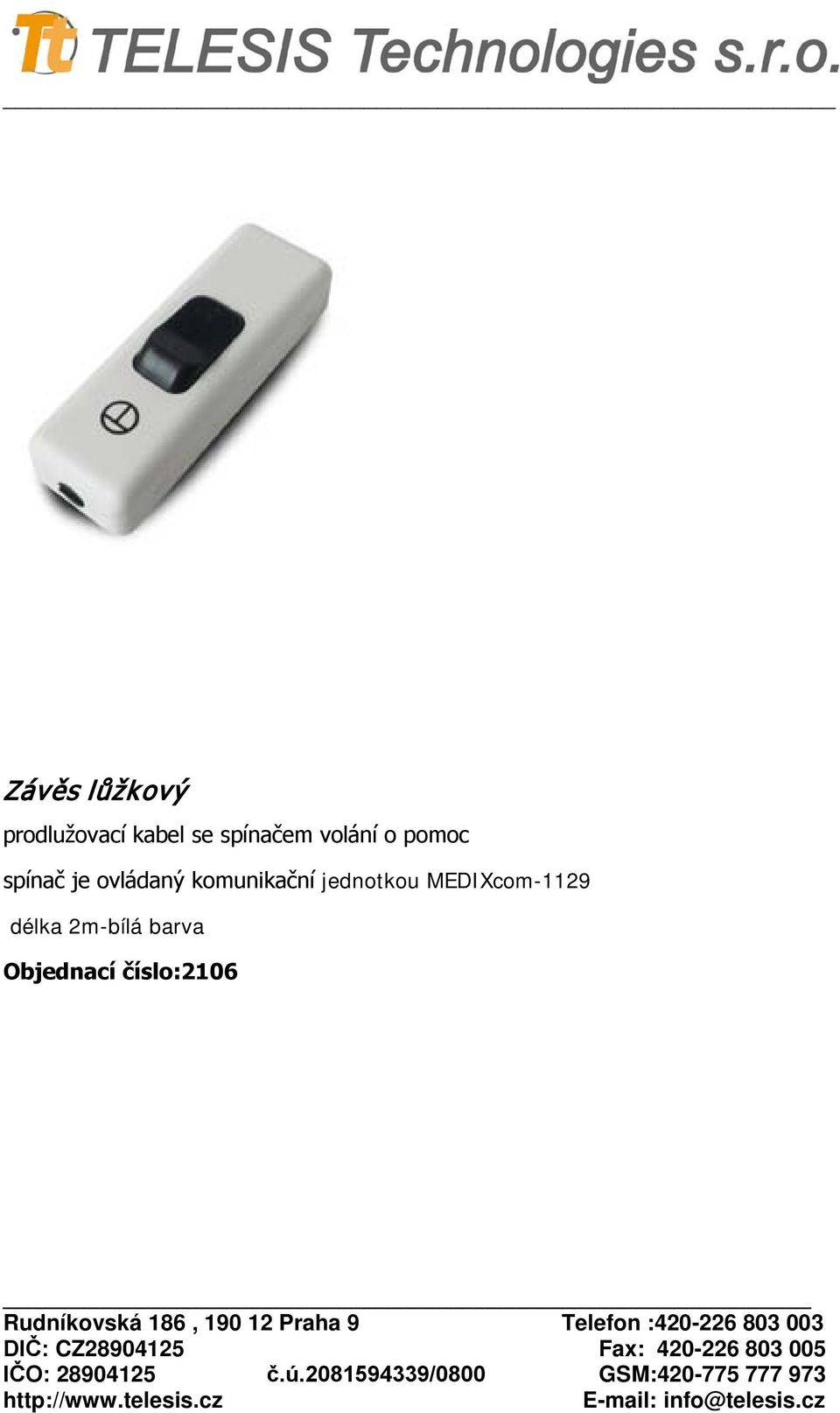

17 Závěs lůžkový prodlužovací kabel se spínačem volání o pomoc spínač je ovládaný komunikační jednotkou MEDIXcom-1129 délka 2m-bílá barva Objednací číslo:2106

18 Zásuvka pacienta Telefonní dvojzásuvka pacienta je rozdělena na možnost připojení telefonu a prodlužovací šňůry-závěsu Objednací číslo:2107

19 zdroj 12V= pro signalizační světlo a komunikační jednotku 1129 Zdroj na DIN lištu 230V/12V 10VA - možnost připojení cca komunikačních jednotek Stabilizovaný lineární zdroj 230V/12V 10VA na lištu DIN (do rozvaděče). Výstup AC i DC. Indikace přetížení. Objednací číslo:2130

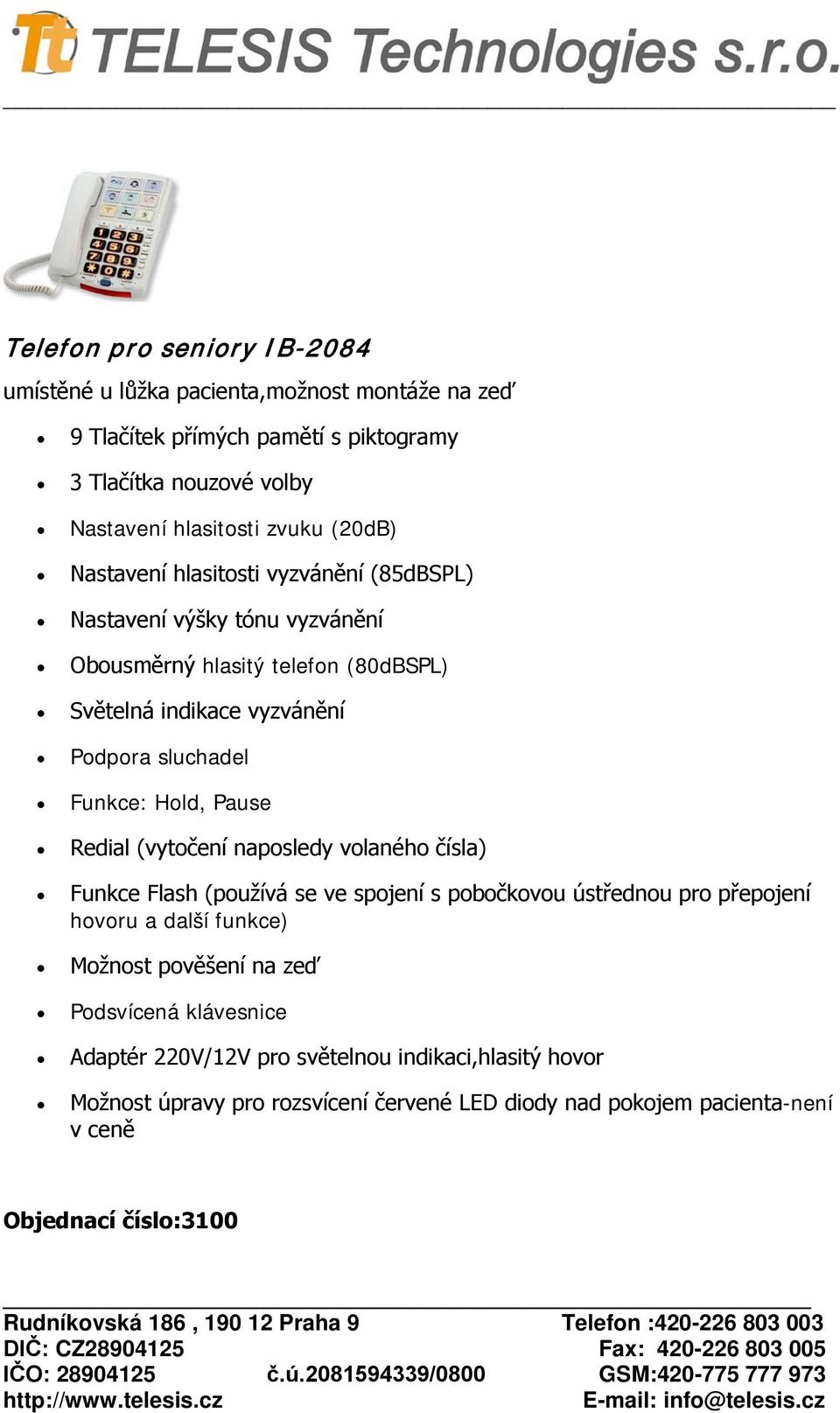

20 Telefon pro seniory IB-2084 umístěné u lůžka pacienta,možnost montáže na zeď 9 Tlačítek přímých pamětí s piktogramy 3 Tlačítka nouzové volby Nastavení hlasitosti zvuku (20dB) Nastavení hlasitosti vyzvánění (85dBSPL) Nastavení výšky tónu vyzvánění Obousměrný hlasitý telefon (80dBSPL) Světelná indikace vyzvánění Podpora sluchadel Funkce: Hold, Pause Redial (vytočení naposledy volaného čísla) Funkce Flash (používá se ve spojení s pobočkovou ústřednou pro přepojení hovoru a další funkce) Možnost pověšení na zeď Podsvícená klávesnice Adaptér 220V/12V pro světelnou indikaci,hlasitý hovor Možnost úpravy pro rozsvícení červené LED diody nad pokojem pacienta-není v ceně Objednací číslo:3100

21 MEDIXcom BSPS-1300 bezdrátový systém pacient sestra Základní popis Systém je složen se základního přijímače signálu,opakovačů signálů a vysílačů s možností optické a zvukové signalizace s možností přizpůsobit se velkému rozsahu použití. Volání na sestru z pokoje,nebo z prostoru Nouzové volání je vysláno stlačením tlačítka vysílače.tento signál zachytí nejbližší přijímač-opakovač a údaje odešle po kabelu UTP do základního přijímače,který předá data do příslušného PC,které je připojeno USB kabelem. Volání pacienta je signalizováno jak opticky,tak vizuálně včetně zobrazení na PC v tzv. mapě dané lokality,kde se pacient nachází. V PC je zobrazena plná identifikace pacienta. Volání na sestru z koupelny / toalety Toto volání lze volat buď stisknutím tlačítka v koupelně nebo tlačítka na toaletě. Volání se uskuteční okamžitě po stisknutí tlačítka, nezáleží, zda je tlačítko drženo, nebo opakovaně mačkáno. Toto volání je signalizováno světlem červené barvy. Sestra na pokoji Přicházející volání může sestra zachytit na PC,nebo se ji objeví na pageru identifikace pacienta a může aniž by chodila na sesternu okamžitě přijít na pokoj pacienta Zrušení volání provede buď na PC,nebo na pageru

22 Přijímač signálu-základní Je umístěn u PC a propojen USB kabelem s PC možnost připojení až 20 opakovačů přijímač má možnost vydávat zvukové výstražné signály a rozsvítí dané světlo nad pokojem Napájení adaptérem 230V/12V Objednací číslo:1300/10

23 Přijímač signálu-opakovač Je připojen k základnímu přijímači Možnost připojit až 20 ks opakovačů Propojení základního přijímače a opakovačů je UTP kabelem pomocí RJ konektorů Napájení je přes UTP kabel Objednací číslo:1300/10

24 Vysílač signálu Vysílač signálů s kontrolkou LED Po zmáčknutí jej zachytí nejbližší přijímač a předá do PC Možnost použít až vysílačů k jednomu přijímači Dosah 10-50m podle charakteru budovy Baterie CR2450 Lithiová 3V Objednací číslo:1300/20

25 Prohlášení o shodě v návaznosti na ustanovení 13 odst. 2 nařízení vlády č. 163/2002 Sb. 2 odst. e), odst. g), odst. i) zákona č. 22/1997 Sb. 12 odst. 1) zákona č. 22/1997 Sb. 21 odst. 7) zákona č. 22/1997 Sb. 1 nařízení vlády č. 190/2002 Sb. Prohlašujeme na svou výlučnou odpovědnost, že zařízení odpovídá specifikaci výrobků a materiálů v souladu s příslušnými technickými normami.
