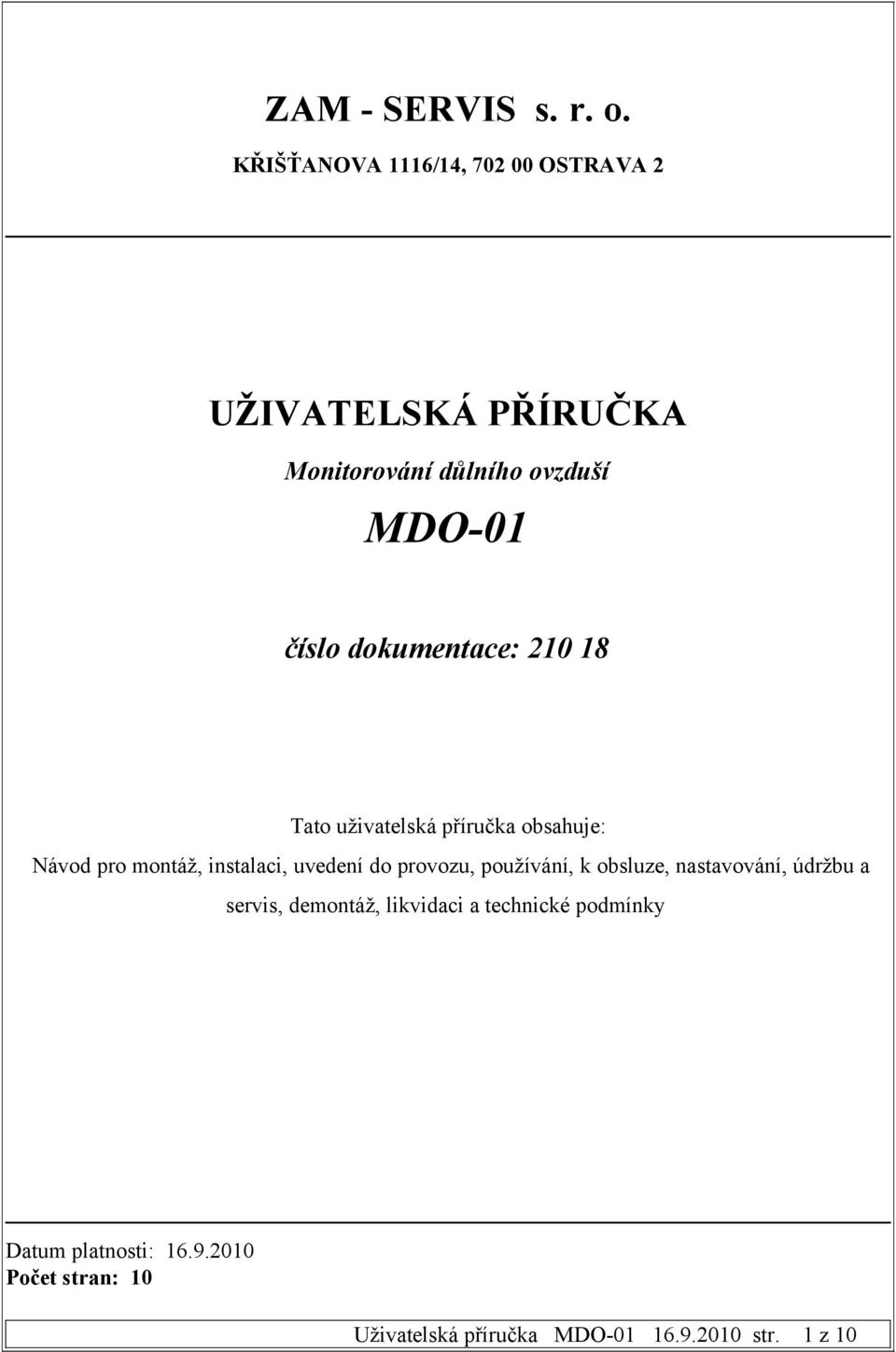

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA Monitorování důlního ovzduší MDO-01 číslo dokumentace: Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet stran: 10 1 z 10

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití...2 Popis a funkce...2 Instalace a montáž...3 Návod k obsluze...4 Údržba...4 Opravy a náhradní díly...4 Dodávání, doprava a skladování...4 Požární bezpečnost, ekologie, likvidace, recyklace...5 Výrobce a servisní organizace...5 Související normy, předpisy, dokumenty...5 Technické parametry...6 Popis komponent v RM1-MDO...7 Užití Systém pro monitorování důlního ovzduší MDO-01 je určen pro prostředí s nebezpečím výbuchu plynujících dolů k monitorování O2, CO či CH4 v důlním ovzduší. Rozváděč RM1-MDO a PC nejsou určeny do prostředí s nebezpečím výbuchu plynujících dolů. Čidla jsou v provedení (I M1 Ex ia I) vhodném pro použití v prostředí s nebezpečím výbuchu plynujících dolů. Popis a funkce MDO-01 je členěn na rozváděč RM1-MDO, PC a čidla. Čidla jsou připojena k RM1-MDO prostřednictvím metalického vedení. RM1-MDO je s PC propojen ethernetovým kabelem s konektory RJ45. Součástí RM1-MDO je zdrojová část, dále řídící a oddělovací část. Zdrojová část sestává ze vstupního jištění přívodu a úpravy napětí pro potřeby řídící a oddělovací části. Řídící část je provedena řídícím automatem a oddělovací část je realizována prostřednictvím jiskrověbezpečných převodníků MM5041. Řídící část prostřednictvím oddělovací části monitoruje čidla pro měření koncentrací daných plynů a získané výsledky předává nadřazenému systému sw na PC. Pro napájení RM1-MDO slouží svorkovnice X20 sestavená z bezšroubových svorek WAGO a Pro napájení je nutno použít síť TN-S 230V/50Hz. Pro zálohované napájení PC s nadřazeným SW je připravena zásuvka Z2 nebo svorkovnice X22 provedena bezšroubovými svorkami WAGO a z 10

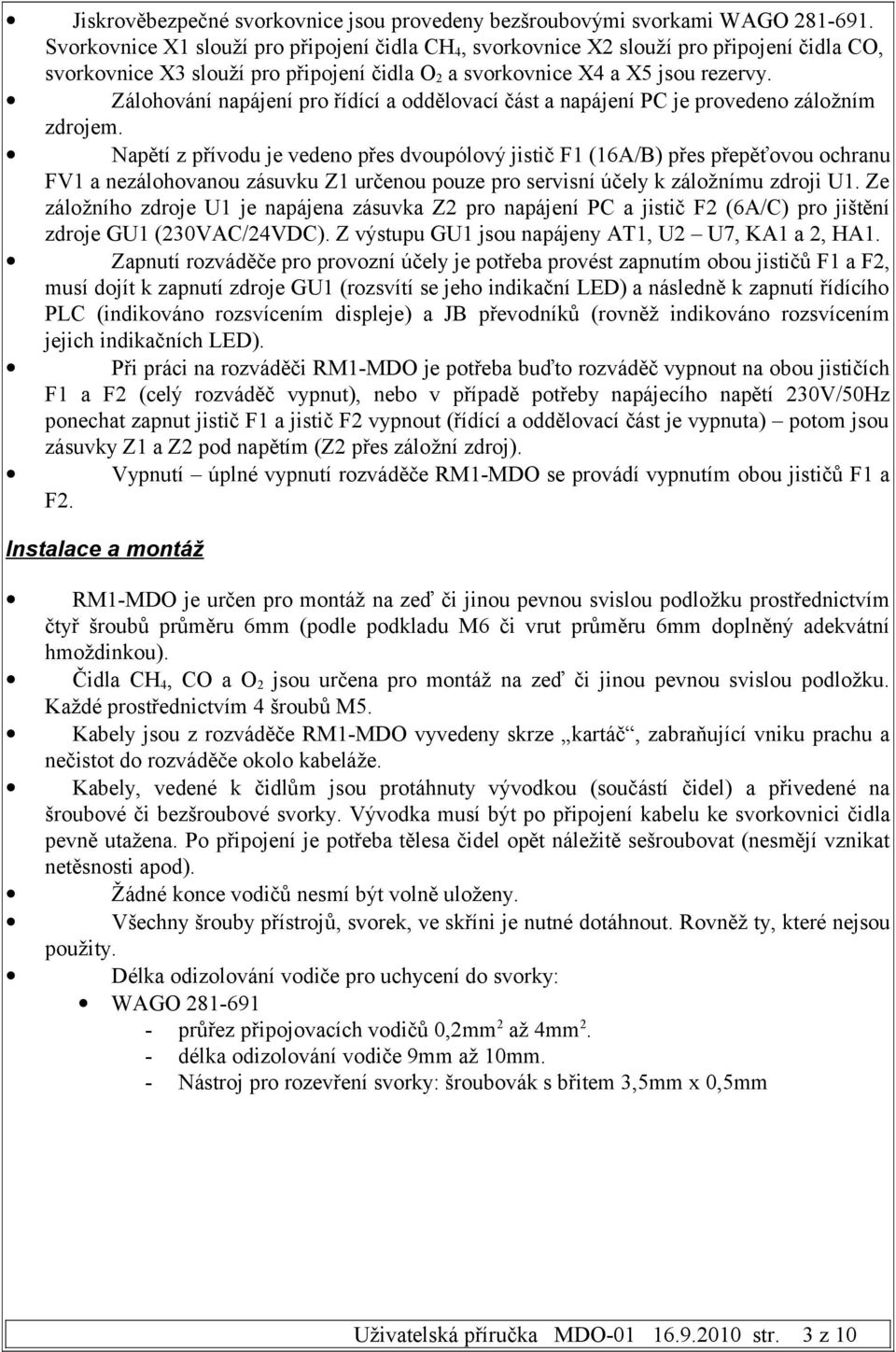

3 Jiskrověbezpečné svorkovnice jsou provedeny bezšroubovými svorkami WAGO Svorkovnice X1 slouží pro připojení čidla CH4, svorkovnice X2 slouží pro připojení čidla CO, svorkovnice X3 slouží pro připojení čidla O2 a svorkovnice X4 a X5 jsou rezervy. Zálohování napájení pro řídící a oddělovací část a napájení PC je provedeno záložním zdrojem. Napětí z přívodu je vedeno přes dvoupólový jistič F1 (16A/B) přes přepěťovou ochranu FV1 a nezálohovanou zásuvku Z1 určenou pouze pro servisní účely k záložnímu zdroji U1. Ze záložního zdroje U1 je napájena zásuvka Z2 pro napájení PC a jistič F2 (6A/C) pro jištění zdroje GU1 (230VAC/24VDC). Z výstupu GU1 jsou napájeny AT1, U2 U7, KA1 a 2, HA1. Zapnutí rozváděče pro provozní účely je potřeba provést zapnutím obou jističů F1 a F2, musí dojít k zapnutí zdroje GU1 (rozsvítí se jeho indikační LED) a následně k zapnutí řídícího PLC (indikováno rozsvícením displeje) a JB převodníků (rovněž indikováno rozsvícením jejich indikačních LED). Při práci na rozváděči RM1-MDO je potřeba buďto rozváděč vypnout na obou jističích F1 a F2 (celý rozváděč vypnut), nebo v případě potřeby napájecího napětí 230V/50Hz ponechat zapnut jistič F1 a jistič F2 vypnout (řídící a oddělovací část je vypnuta) potom jsou zásuvky Z1 a Z2 pod napětím (Z2 přes záložní zdroj). Vypnutí úplné vypnutí rozváděče RM1-MDO se provádí vypnutím obou jističů F1 a F2. Instalace a montáž RM1-MDO je určen pro montáž na zeď či jinou pevnou svislou podložku prostřednictvím čtyř šroubů průměru 6mm (podle podkladu M6 či vrut průměru 6mm doplněný adekvátní hmoždinkou). Čidla CH4, CO a O2 jsou určena pro montáž na zeď či jinou pevnou svislou podložku. Každé prostřednictvím 4 šroubů M5. Kabely jsou z rozváděče RM1-MDO vyvedeny skrze kartáč, zabraňující vniku prachu a nečistot do rozváděče okolo kabeláže. Kabely, vedené k čidlům jsou protáhnuty vývodkou (součástí čidel) a přivedené na šroubové či bezšroubové svorky. Vývodka musí být po připojení kabelu ke svorkovnici čidla pevně utažena. Po připojení je potřeba tělesa čidel opět náležitě sešroubovat (nesmějí vznikat netěsnosti apod). Žádné konce vodičů nesmí být volně uloženy. Všechny šrouby přístrojů, svorek, ve skříni je nutné dotáhnout. Rovněž ty, které nejsou použity. Délka odizolování vodiče pro uchycení do svorky: WAGO průřez připojovacích vodičů 0,2mm2 až 4mm2. - délka odizolování vodiče 9mm až 10mm. - Nástroj pro rozevření svorky: šroubovák s břitem 3,5mm x 0,5mm 3 z 10

4 Návod k obsluze Zapnutí MDO-01 : V rozváděči RM1-MDO je potřeba zapnout oba jističe F1 a F2. Tímto dojde k zapnutí napájení pro PC i pro řídící PLC, JB oddělovače a čidla. Jistič F1 je hlavní zapíná/vypíná celý přívod. Jistič F2 zapíná/vypíná pouze napájení pro řídící PLC, JB oddělovače a čidla. Houkačka HA1 houká v případě ztráty komunikace řídícího PLC a PC na dobu delší než 15min. Instalace a ovládání SW na PC viz přílohy. Ovládání a kalibrace čidla O2 (MTA ) viz přílohy. Ovládání a kalibrace čidla CO (MTA ) viz přílohy. Ovládání a kalibrace čidla CH4 (SC-CH4) viz přílohy. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování Objednávací kód: počet kusů RM1-MDO počet kusů čidel CH4 počet kusů čidel CO počet kusů čidel O2 vzdálenost mezi RM1-MDO a čidlem CH4 vzdálenost mezi RM1-MDO a čidlem CO vzdálenost mezi RM1-MDO a čidlem O2 4 z 10

5 Součástí dodávky je Tato Uživatelská příručka. Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobek. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40oC v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušné sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy, dokumenty ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN Ochrana před úrazem elektrickým proudem. Rozvaděče NN. Všeobecné požadavky. Elektrická zařízení pro výbušnou plynnou atmosféru: Určování nebezpečných prostorů Výbušné atmosféry: Ochrana zařízení jiskrovou bezpečností "i" Elektrická zařízení pro výbušnou plynnou atmosféru: Jiskrově bezpečné systémy Výbušná prostředí - Zamezení a ochrana proti výbuchu: Základní pojmy a metodologie Výbušná prostředí - Prevence a ochrana proti výbuchu: Základní koncepce a metodika pro doly Přítomnosti methanu a/nebo hořlavého prachu. 5 z 10

6 Technické parametry Jmenovité napájecí napětí Vstupní proud, max. JB převodník MM5041 UO IO PO CO/LO UI II PI CI/LI Čidlo SC-CH4 UO IO UI PI CI LI Čidlo O2 typ MTA , čidlo CO typ MTA UO IO UI II PI CI LI 230VAC 16A 1x přepínací kontakt JB 2x přepínací kontakt 8A/250VAC 8A/250VAC Průřez připojovaných vodičů Krytí RM1-MDO Krytí čidlo SC-CH4 Krytí čidlo O2 (MTA ) Krytí čidlo CO (MTA ) Teplotní rozsah Rozměr RM1-MDO Rozměr čidlo SC-CH4 Rozměr čidlo O2 (MTA ) Rozměr čidlo CO (MTA ) Hmotnost elektronické výbavy v RM1-MDO Hmotnost rozváděče RM1-MDO Hmotnost čidlo SC-CH4 Hmotnost čidlo O2 (MTA ) Hmotnost čidlo CO (MTA ) 21,42 V 147 ma 0,787 W 125 uf/4,1uh 21,42 V 147 ma 0,787 W 0/0 7,9 V 80 ma 30 V (I, IIA, IIB) 22 V (IIC) 3 W (I) 1,25 W (II) uh 6,6 V 141 ma 22 V 280 ma 3,3 W 0 nf 0 uh vývody 0,2 až 4mm2 přívod 0,2 až 4mm2 IP 30 IP 54 IP 65 IP 65 0 až 40 C 600x770x535 mm 85x145x75 mm 180x145x80 mm 180x145x80 mm 28,7 kg 600 g 450 g 450 g 6 z 10

7 Relativní vlhkost Provedení čidel 95% bez kondenzace I M1 Ex ia I Pojistky F1 F2 Jistič 2P/16A/B Jistič 1P/6A/C 7 z 10

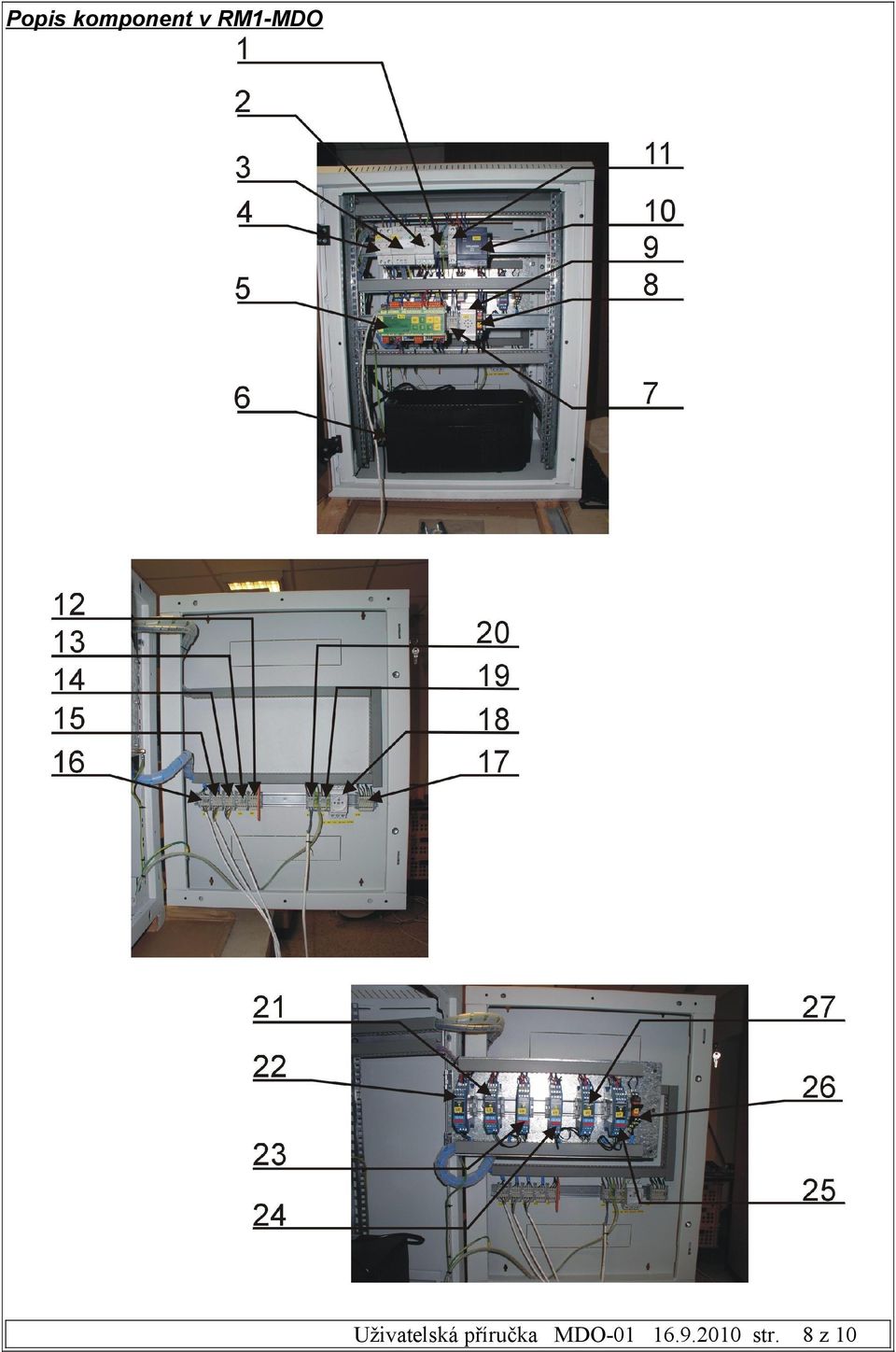

8 Popis komponent v RM1-MDO 8 z 10

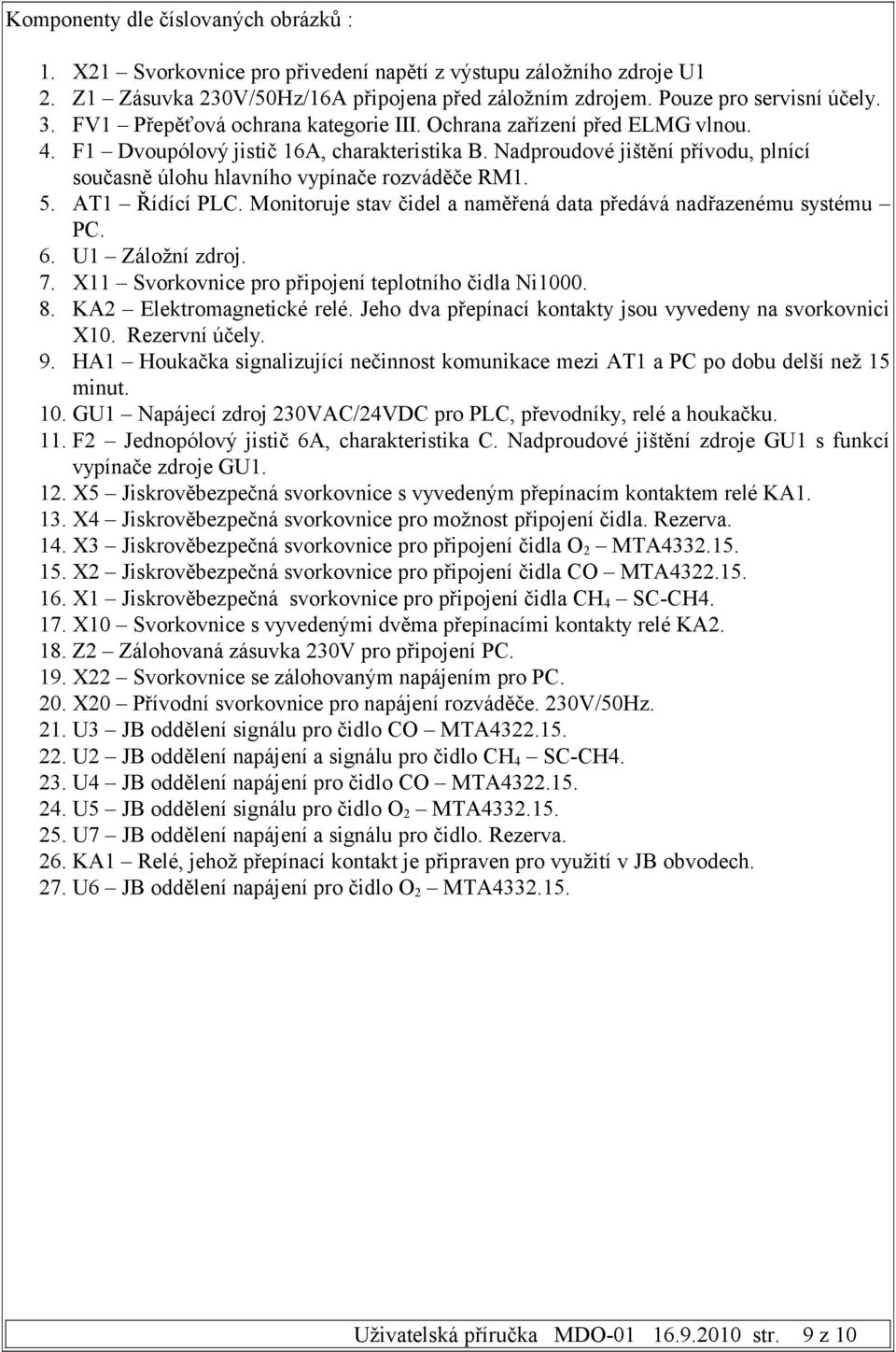

9 Komponenty dle číslovaných obrázků : X21 Svorkovnice pro přivedení napětí z výstupu záložního zdroje U1 Z1 Zásuvka 230V/50Hz/16A připojena před záložním zdrojem. Pouze pro servisní účely. FV1 Přepěťová ochrana kategorie III. Ochrana zařízení před ELMG vlnou. F1 Dvoupólový jistič 16A, charakteristika B. Nadproudové jištění přívodu, plnící současně úlohu hlavního vypínače rozváděče RM1. 5. AT1 Řídící PLC. Monitoruje stav čidel a naměřená data předává nadřazenému systému PC. 6. U1 Záložní zdroj. 7. X11 Svorkovnice pro připojení teplotního čidla Ni KA2 Elektromagnetické relé. Jeho dva přepínací kontakty jsou vyvedeny na svorkovnici X10. Rezervní účely. 9. HA1 Houkačka signalizující nečinnost komunikace mezi AT1 a PC po dobu delší než 15 minut. 10. GU1 Napájecí zdroj 230VAC/24VDC pro PLC, převodníky, relé a houkačku. 11. F2 Jednopólový jistič 6A, charakteristika C. Nadproudové jištění zdroje GU1 s funkcí vypínače zdroje GU X5 Jiskrověbezpečná svorkovnice s vyvedeným přepínacím kontaktem relé KA X4 Jiskrověbezpečná svorkovnice pro možnost připojení čidla. Rezerva. 14. X3 Jiskrověbezpečná svorkovnice pro připojení čidla O2 MTA X2 Jiskrověbezpečná svorkovnice pro připojení čidla CO MTA X1 Jiskrověbezpečná svorkovnice pro připojení čidla CH4 SC-CH X10 Svorkovnice s vyvedenými dvěma přepínacími kontakty relé KA Z2 Zálohovaná zásuvka 230V pro připojení PC. 19. X22 Svorkovnice se zálohovaným napájením pro PC. 20. X20 Přívodní svorkovnice pro napájení rozváděče. 230V/50Hz. 21. U3 JB oddělení signálu pro čidlo CO MTA U2 JB oddělení napájení a signálu pro čidlo CH4 SC-CH U4 JB oddělení napájení pro čidlo CO MTA U5 JB oddělení signálu pro čidlo O2 MTA U7 JB oddělení napájení a signálu pro čidlo. Rezerva. 26. KA1 Relé, jehož přepínací kontakt je připraven pro využití v JB obvodech. 27. U6 JB oddělení napájení pro čidlo O2 MTA z 10

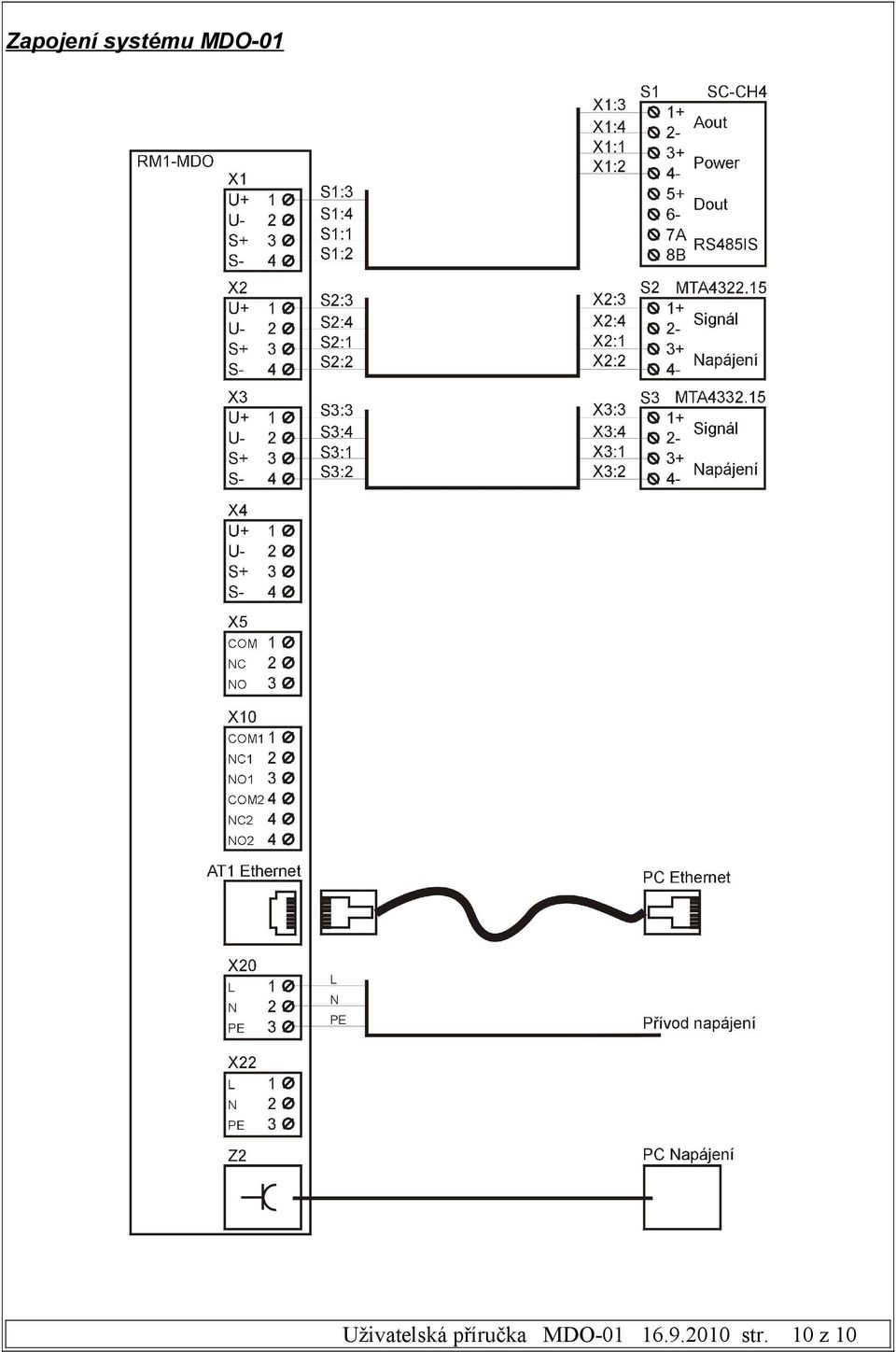

10 Zapojení systému MDO z 10
