1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 tel , fax , zam@zam.cz Uživatelská příručka. SVORKOVNICOVÉ SKŘÍNĚ V ZAJIŠTĚNÉM PROVEDENÍ typ SSEi 10, SSEi 30, SSEi 60, SSEi 280 č Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci,uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky pro: SSEi 10, SSEi 30, SSEi 60, SSEi Datum vydání: Počet stran: 10 1/11

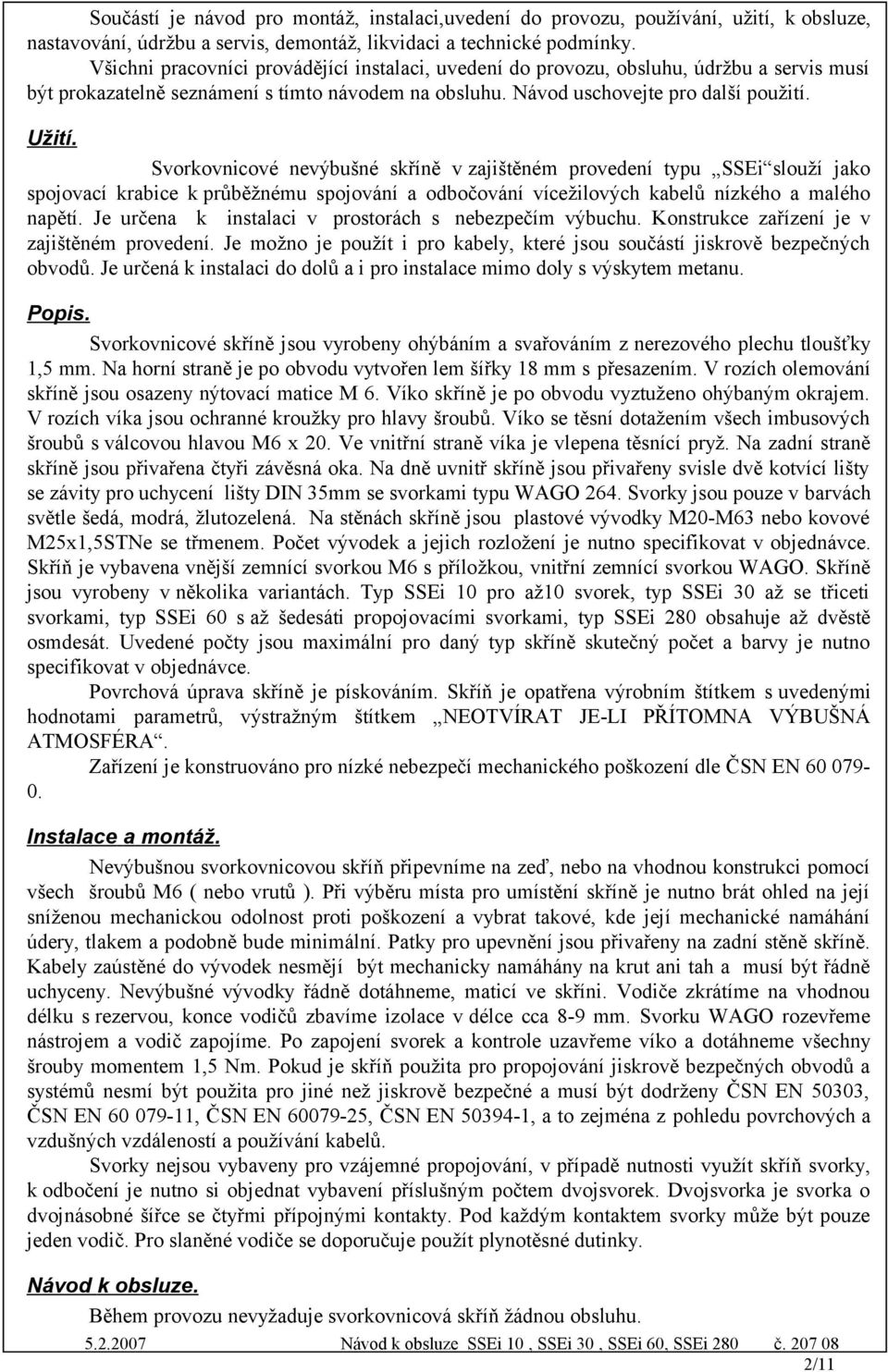

2 Součástí je návod pro montáž, instalaci,uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Návod uschovejte pro další použití. Užití. Svorkovnicové nevýbušné skříně v zajištěném provedení typu SSEi slouží jako spojovací krabice k průběžnému spojování a odbočování vícežilových kabelů nízkého a malého napětí. Je určena k instalaci v prostorách s nebezpečím výbuchu. Konstrukce zařízení je v zajištěném provedení. Je možno je použít i pro kabely, které jsou součástí jiskrově bezpečných obvodů. Je určená k instalaci do dolů a i pro instalace mimo doly s výskytem metanu. Popis. Svorkovnicové skříně jsou vyrobeny ohýbáním a svařováním z nerezového plechu tloušťky 1,5 mm. Na horní straně je po obvodu vytvořen lem šířky 18 mm s přesazením. V rozích olemování skříně jsou osazeny nýtovací matice M 6. Víko skříně je po obvodu vyztuženo ohýbaným okrajem. V rozích víka jsou ochranné kroužky pro hlavy šroubů. Víko se těsní dotažením všech imbusových šroubů s válcovou hlavou M6 x 20. Ve vnitřní straně víka je vlepena těsnící pryž. Na zadní straně skříně jsou přivařena čtyři závěsná oka. Na dně uvnitř skříně jsou přivařeny svisle dvě kotvící lišty se závity pro uchycení lišty DIN 35mm se svorkami typu WAGO 264. Svorky jsou pouze v barvách světle šedá, modrá, žlutozelená. Na stěnách skříně jsou plastové vývodky M20-M63 nebo kovové M25x1,5STNe se třmenem. Počet vývodek a jejich rozložení je nutno specifikovat v objednávce. Skříň je vybavena vnější zemnící svorkou M6 s příložkou, vnitřní zemnící svorkou WAGO. Skříně jsou vyrobeny v několika variantách. Typ SSEi 10 pro až10 svorek, typ SSEi 30 až se třiceti svorkami, typ SSEi 60 s až šedesáti propojovacími svorkami, typ SSEi 280 obsahuje až dvěstě osmdesát. Uvedené počty jsou maximální pro daný typ skříně skutečný počet a barvy je nutno specifikovat v objednávce. Povrchová úprava skříně je pískováním. Skříň je opatřena výrobním štítkem s uvedenými hodnotami parametrů, výstražným štítkem NEOTVÍRAT JE-LI PŘÍTOMNA VÝBUŠNÁ ATMOSFÉRA. Zařízení je konstruováno pro nízké nebezpečí mechanického poškození dle ČSN EN Instalace a montáž. Nevýbušnou svorkovnicovou skříň připevníme na zeď, nebo na vhodnou konstrukci pomocí všech šroubů M6 ( nebo vrutů ). Při výběru místa pro umístění skříně je nutno brát ohled na její sníženou mechanickou odolnost proti poškození a vybrat takové, kde její mechanické namáhání údery, tlakem a podobně bude minimální. Patky pro upevnění jsou přivařeny na zadní stěně skříně. Kabely zaústěné do vývodek nesmějí být mechanicky namáhány na krut ani tah a musí být řádně uchyceny. Nevýbušné vývodky řádně dotáhneme, maticí ve skříni. Vodiče zkrátíme na vhodnou délku s rezervou, konce vodičů zbavíme izolace v délce cca 8-9 mm. Svorku WAGO rozevřeme nástrojem a vodič zapojíme. Po zapojení svorek a kontrole uzavřeme víko a dotáhneme všechny šrouby momentem 1,5 Nm. Pokud je skříň použita pro propojování jiskrově bezpečných obvodů a systémů nesmí být použita pro jiné než jiskrově bezpečné a musí být dodrženy ČSN EN 50303, ČSN EN , ČSN EN , ČSN EN , a to zejména z pohledu povrchových a vzdušných vzdáleností a používání kabelů. Svorky nejsou vybaveny pro vzájemné propojování, v případě nutnosti využít skříň svorky, k odbočení je nutno si objednat vybavení příslušným počtem dvojsvorek. Dvojsvorka je svorka o dvojnásobné šířce se čtyřmi přípojnými kontakty. Pod každým kontaktem svorky může být pouze jeden vodič. Pro slaněné vodiče se doporučuje použít plynotěsné dutinky. Návod k obsluze. Během provozu nevyžaduje svorkovnicová skříň žádnou obsluhu. 2/11

3 Údržba. Nevýbušné závěry musejí mít za provozu všechny šrouby řádně dotažené. Zařízení chráníme proti vlhkosti a vodě. Stav skříně a vývodek kontrolujeme minimálně 1x za rok. Z povrchu odstraňujeme prach a nečistoty suchým hadříkem nebo smetáčkem. Veškeré opravy a činnosti které v tomto návodu na obsluhu nejsou uvedeny provádí výrobce nebo jím písemně pověřená organizace. Opravy a náhradní díly. Do opravy se zařízení předávají řádně očištěné s přiloženým popisem závady a podmínek, při kterých se závada projevuje. Opravy provádí pouze výrobce nebo jím pověřená servisní organizace. Poškozené díly mohou být nahrazeny pouze stejnými dodanými výrobcem. Objednávání Upozornění: Vzhledem k rozměrům skříně se může stát, že nebude možno zaústit požadovaný počet kabelů, případně vzhledem k omezenému vnitřnímu prostoru provést připojení jednotlivých vodičů do svorek.. Proto je nutno před objednávkou důsledně zvážit použití skříně s ohledem na její rozměry a použité vodiče a vývodky. V objednávce uveďte: velikost skříně počet vývodek na jednotlivých stěnách počet svorek a dvojsvorek, jejich barvy a rozložení Dodávání, doprava, skladování. Součástí dodávky je : Výrobek Tento Návod k obsluze Kopie certifikátu FTZÚ Prohlášení o shodě Skříně se dodávají nebalené. Při přepravě všech zařízení je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých a čistých prostorách při teplotě 0 až 40 o C v jedné vrstvě. Záruka. Reklamace vad se uplatňuje podle Obchodního zákoníku. Požární bezpečnost, ekologie, recyklace,likvidace. Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. 3/11

4 Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Související normy, předpisy, dokumenty. ČSN EN Ochrana před úrazem elektrickým proudem. ČSN EN Výbušná prostředí základní pojmy ČSN EN Výbušná prostředí základní pojmy pro doly ČSN EN Nevýbušná elektrická zařízení. Všeobecné požadavky ČSN EN Nevýbušná elektrická zařízení v zajištěném provedení e. ČSN EN Jiskrově bezpečná zařízení ČSN EN Jiskrově bezpečné systémy ČSN EN Zařízení skupiny I, kategorie M1 ČSN EN Skupina I - Jiskrově bezpečné systémy Technické parametry. Název Typ Provedení Skupina Kategorie druh ochrany Krytí Rázová pevnost Jmenovité napětí Jmenovitý proud Ochran před nebezpečným dotykem: Průřez připojovacích vodičů Maximální proud vodičů Ochranná svorka vnější: Vývodky : Hmotnost Teplota okolí Relativní vlhkost max 95% Pracovní poloha libovolná Rozměr SSEi 10 bez vývodek Rozměr uchycení Rozměr SSEi 30 bez vývodek Svorkovnicová skříň SSEi 10, SSEi 30, SSEi 60, SSEi 280 I M2 Ex e I, II2G Ex e IIB T6 I doly s výskytem metanu II mimo doly, zóna 1 a 2 M2, 2G e zajištěné provedení i jiskrově bezpečné IP 54 7J max. 230 V / AC / DC dle typu, viz. tabulka ČSN čl samočinným odpojením od zdroje 0,5 2.5 mm 2 dle tabulky M /5, 8161/6 (plastové) - STAHL M25x1,5 STNE. - Generi 1,2 kg, 1,9 kg, 2,6 kg od 0 C do +40 C 130 x 130 x 81 (mm) 89 x 150, φ x 130 x 81 (mm) Rozměr uchycení 194 x 150, φ 6 Rozměr SSEi 60 bez vývodek 235 x 220 x 81(mm) Rozměr uchycení 193 x 238, φ 6 Rozměr SSEi 280 bez vývodek 470x330x115(mm) Rozměr uchycení 430x350 4/11

5 Tabulka max, proud vodičů [A] připojovací vodič SSEi 10 SSEi 30 SSEi 60 SSEi280 φ 0,5 mm, 0,196 mm 2 0,8 φ 0,8 mm, 0,5 mm 2 2,5 2,5 2,5 2 φ 1 mm, 0,75 mm 2 3,5 3,5 3 2,4 φ 1,15 mm, 1 mm ,4 φ 1,4 mm, 1,5 mm 2 7,5 6 4,5 3 φ 1,8 mm, 2,5 mm ,5 3 Plastové vývodky Rozměr průměr kabelu [mm] Vnější průměr [mm] M16 x M20 x M25 x M32 x M40 x M50 x 1.5 použitelne pouze pro M63 x 1.5 SSEi Kovové vývodky se třmenem Rozměr průměr kabelu [mm] M25 x 1.5 STNe M25 x 1.5 STNe M25 x 1.5 STNe M25 x 1.5 STNe /11

6 Obr.1: Svorkovnicová skříň typ SSEi /11

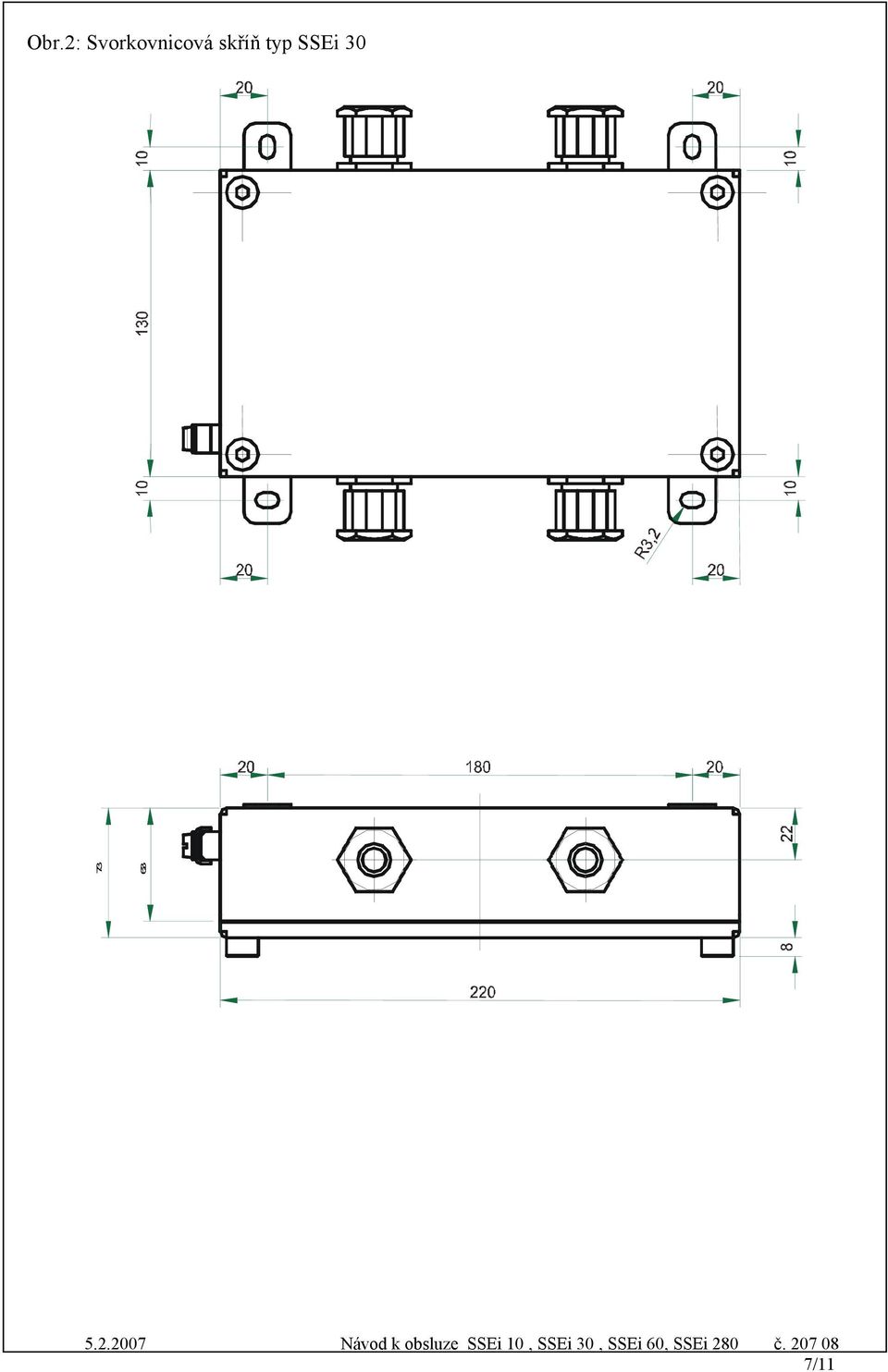

7 Obr.2: Svorkovnicová skříň typ SSEi /11

8 Obr.3: Svorkovnicová skříň typ SSEi /11

9 Obr.4: Svorkovnicová skříň typ SSEi x40 (160) 30 ø65 ø42 ø xø21 9/11

10 Obr.5: Svorkovnicová skříň typ SSEi /11

11 Obr.6: Svorkovnicové skříně 11/11
