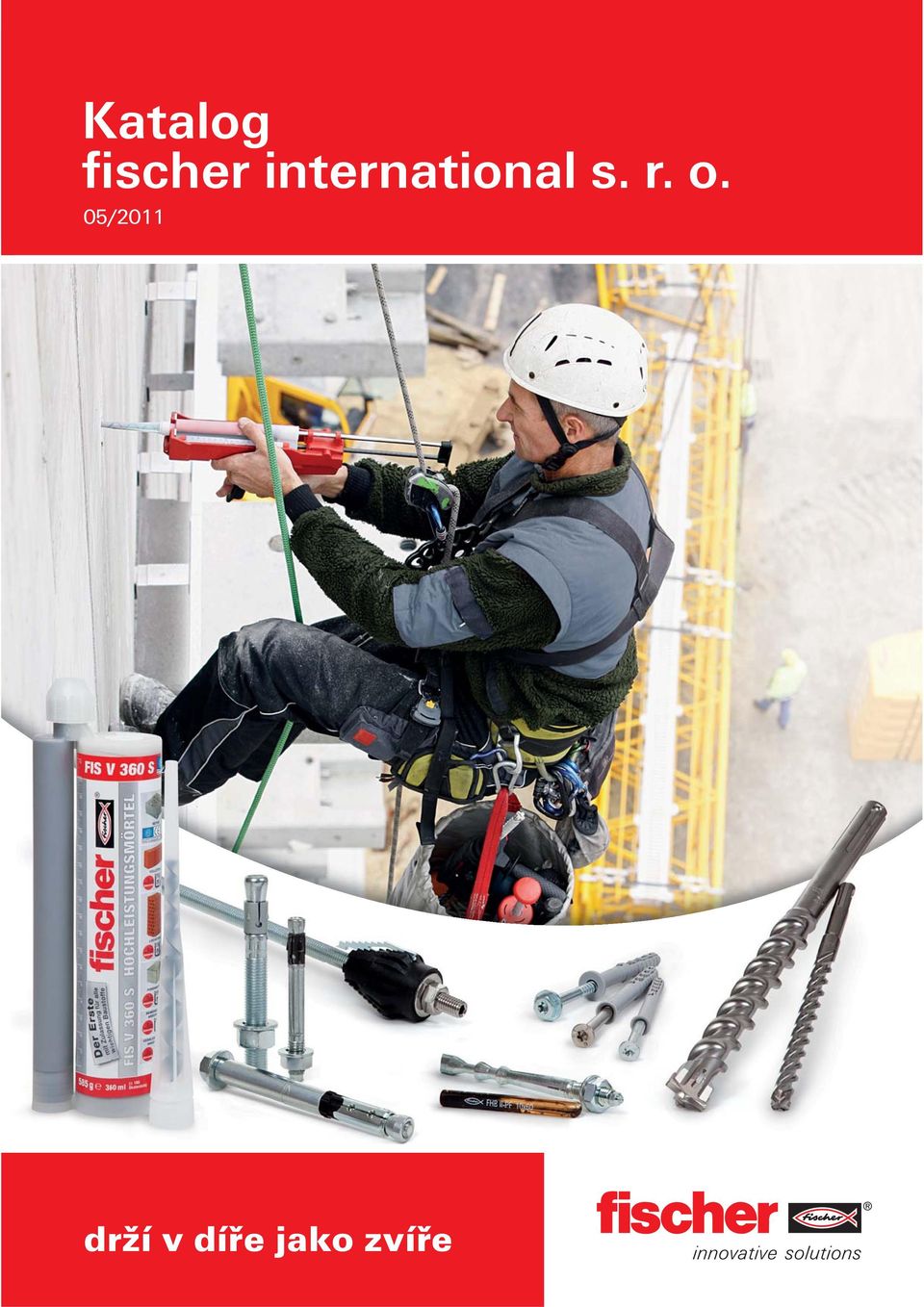

1 Katalog fischer international s. r. o. 05/2011 drží v díře jako zvíře

2 Vážení obchodní přátelé, již více než 50 let se zabýváme upevňovacími systémy s vysokou kvalitou, nejvyšší bezpečností, a s vysokým komfortem zpracování. Naším cílem je poskytnout vám rychlé, flexibilní a přitom optimální technické řešení pro váš aktuální případ upevnění. Přitom si klademe požadavek každodenního zlepšování. Ve firmě fischer klademe velký důraz na vynikající, inovativní produkty a také na excelentní servis s neobvyklými službami: náš tým vysoce kvalifikovaných techniků vám poradí individuálně a přímo na místě. Naše horká linka vám poskytne přímé spojení s aplikační technikou firmy fischer, která vám může nabídnout rychlou a profesionální pomoc u všech ů upevňovacích systémů. Budete mít bezplatně k dispozici programy firmy fischer - COMPUFIX, RAILFIX a REBARFIX pro volbu rozměrů vašeho systému. Naše technické příručky jsou uznávaným nástrojem pro vyhledávání všeobecných a speciálních druhů použití upevňovací techniky v oblastech ohrožených zemětřesením, při požární ochraně, v extrémních klimatických podmínkách, anebo pro bezpočet dalších různých oblastí použití. Jedinečná je rovněž fischer AKADEMIE. V našem novém zákaznickém centru s plochou 4000 m2 v mateřském sídle společnosti v Tumlingenu vám jsou k dispozici ideální tréninkové možnosti. Můžete se zde také nechat vyškolit o našich produktech a o mnohotvárnosti jejich využití, a to v širokém rozsahu a v podmínkách blízkých praxi. Avšak nejmodernější způsob dodatečného vzdělávání v upevňovací technice vám můžeme nabídnout nejen v centrále firmy, ale k dispozici máme školící prostory také v České a Slovenské Republice. fischer je pro vás k dispozici všude. Dokonce i před vašimi dveřmi. Tento nový katalog upevňovacích prvků, který nyní máte k dispozici, je také součástí naší rozsáhlé servisní nabídky. Tento katalog vám nabídne obsáhlý přehled o našich produktech a službách. Chceme vás podporovat při vaší každodenní práci, a nabídnout vám co největší užitek. Děkujeme vám za vaši důvěru. Těšíme se na další úspěšnou spolupráci. Klaus Fischer

3 Základní znalosti 2 Marketingová podpora CENÍK, KATALOG, LEFALETY ceník fischer katalog upevňovacích systémů informační leaflety na nové produkty ONLINE-SERVIS SERVIS SOFTWARE ŠKOLENÍ 8.4 INTERNET LIVE-UPDATE Katalog výrobků na internetu - každodenní aktualizace. COMPUFIX 8.4 fischer software pro dimenzování kotev s novou funkcí a zjednodušeným použitím k výpočtu ocelových kotev. Našim zákazníkům zprostředkováváme jak základní vědomosti o technologii upevnění tak i znalosti důležité pro návrh kotvení. fischer SVĚT ON-LINE virtuální dům software pro navrhování kotev (ke stažení, k výpočtu on-line) certifikáty, bezpečnostní listy on-line katalog ceník prodejní místa

4 Dobré nápady mají velkou cenu. Ale perfektní realizace přidává hodnotu. 3 Základní znalosti Naše značka. Vedoucí na trhu ve Naše síla je v inovaci. fischer má ročně v prů- Naše bezpečnostní normy. Vedoucí v oblasti Komunikace. Podpora prezentace Naše služby. Aktivní prodej ve více než většině evropských měru 20 patentových certifikací. výrobků prostřednictvím 100 zemích. zemích. přihlášek na Záruka kvality nylonu prodejních míst.. Více než posluchačů. Vynikající image značky: zaměstnanců (průměr fischer.. navštěvujících fischer 92 % statiků a architektů odvětví je 1). Vlastní vývoj a výroba s návštěvami AKADEMII ročně. doporučuje fischer.. 40 % realizace patentů nylonových, ocelových měsíčně.. Více než 14 miliónů ve výrobě (průměr a chemických upev- kotev a hmoždinek odvětví je 10%). ňovacích systémů. prodáno denně

5 Budova Budova FFS, F-S, F-M hmoždinky pro okenní rámy 2 Okenní a dveřní rámy: PU/PUP montážní pěny 3 S, SX hmoždinky pro lehké domovní instalace 4 Elektrikářské hmoždinky 5 TB, TBB hmoždinka pro upevnění schodnic 6 FAZ II, FHB II, FBN II, EXA pro upevnění balkónových panelů 7 FUR, S-H-R, N hmoždinky pro fasády 8 SX, UX, EA, FNA pro upevnění do stropů 9 Sanitární silikon pro koupelny, toalety 10 FHB dyn výtahy osobní a nákladní 11 SaMontec pro upevnění potrubí

6 FHB dyn pro upevnění strojů 13 FAZ II, FZA, FBN II pomocné rámy nosné fasády 14 FHB dyn pro upevnění vrat 15 EA II, FNA II, FIS V, FBN II pro ventilace, vzduchotechniku 16 FZA, FAZ II, FH II pro konzole a podpěry 17 FZA, FAZ II, FH II, FBN II pro schodiště 18 S 14 ROE + GS pro lešení 19 FHB II pro mříže 20 FIS V pro roxory Máte-li zájem o další informace, navštivte prosím náš virtuální dům na adrese

7 Základní Obsah znalosti Služby Zákl. Chemické znalosti kotvy 6 Tunely V tunelech s fischerem FZA kotva Zykon 1 FZA kotva Zykon 2 FZEA II zarážecí kotva 2 FZEA zarážecí kotva 3 FAZ II svorníková kotva 3 FAZ svorníková kotva 4 FH II kotva pro velká zatížení 4 FH kotva pro velká zatížení 5 FBN II svorníková kotva 5 FBN svorníková kotva 6 FNA II natloukací kotva 6 FNA natloukací kotva 7 FHB II kotva pro vysoká zatížení 7 FHB zátěžová kotva pro vysoká zatížení 8 FHB dyn kotva pro vysoká dynamická zatížení 8 FHB dyn zátěžová kotva pro vysoká zatížení

8 OBSAH, ZÁKLADNÍ ZNALOSTI O UPEVŇOVÁNÍ STRANA 1-38 Základní Obsah znalosti Zákl. znalosti CHEMICKÉ KOTVY OCELOVÉ KOTVY STRANA STRANA Ocelové kotvy Chemické kotvy FASÁDNÍ A RÁMOVÉ HMOŽDINKY STRANA Fasádní a rámové hmoždinky VŠEOBECNÉ HMOŽDINKY STRANA Všeobecné hmoždinky HMOŽDINKY PRO DESKOVÉ MATERIÁLY KOTVENÍ LEŠENÍ STRANA STRANA Kotvení lešení Hmoždinky pro deskové mat. TALÍŘOVÉ HMOŽDINKY STRANA Talířové hmoždinky, kotvení markýz SANITÁRNÍ A ZÁVĚSOVÁ TECHNIKA STRANA Sanitární a závěsová technika ELEKTRIKÁŘSKÉ HMOŽDINKY STRANA Elektrikářské hmoždinky PĚNY, LEPIDLA A TMELY VRUTY VRTÁKY, SEKÁČE A BITY STRANA STRANA STRANA Vrtáky a bity Vruty Pěny, silikony, lepidla a tmely KOTOUČE STRANA Kotouče

9 Základní znalosti 8 Obsah CHEMICKÉ KOTVY Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Kotva pro vysoká zatížení FHB II FIS HB 40 Kotva pro vysoká dynamická zatížení FHB dyn FIS HB 44 Chemická patrona (Eurobond) RG MI RG M R 46 Injektážní systém fischer přehled a použití 51 Injektážní systém fischer montážní tipy 52 Chemická odolnost chem. malt a kotev 53 Chemická vinylesterová malta FIS V 54 Chemická vinylesterová malta FIS VS 55 Chemická vinylesterová malta FIS VT 56 Chemická polyesterová malta FIS P 57 Tekutá hmoždinka fill&fix 58 Chemická epoxidová malta FIS EM 59 Kotvení svodidlových sloupků FIS A FIS EM 65 Injektážní systém pro beton FIS A FIS V FIS VS 66 Injektážní systém pro zdivo FIS E FIS G FIS H K 71

10 9 Základní znalosti CHEMICKÉ KOTVY Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Injektážní systém pro zdivo FIS H K 77 Injektážní systém pro pórobeton Dodatečné vlepování betonářské výztuže PBB PBZ FIS A FIS V Aplikační pistole a příslušenství 82 Příslušenství Upevňovací syst. pro markýzy a rolety kufry boxy bedny Thermax 12 / OCELOVÉ KOTVY Svorníková kotva FAZ II 88 Montážní přípravek pro svorník. kotvy FABS 90 Svorníková kotva FBN II 91 Expresní kotva EXA 95 Plášťová kotva ZYKON Zarážecí kotva ZYKON Kotva pro velká zátížení FZA 97 FZEA II 101 FH II 103 Plášťová kotva FSA 106 Kotva pro velká zatížení TA M 107

11 Základní znalosti 10 Obsah OCELOVÉ KOTVY Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Kotva pro velká zatížení SL M 109 Zarážecí kotva EA II 110 Natloukací kotva FNA II 113 Stropní hřeb FDN 115 Šroub do betonu FBS 116 Kotva pro stropní panely SPIROL FHY 118 Upevň. sada pro diamantové vrtačky FDBB 120 FASÁDNÍ A RÁMOVÉ HMOŽDINKY Speciální rámová hmoždinka Univerzální fasádní rámová hmoždinka SXS 122 FUR 124 Rámová hmoždinka SXR 126 Zatížení fasádních a rámových hmoždinek 129 Bezpečnostní šrouby 130 Krytky a podložka 130 Natloukací hmoždinka N 131 Trubková kotva FNH 133 Kovová rám. hmožd. pro okenní rámy F M 134

12 11 Základní znalosti FASÁDNÍ A RÁMOVÉ HMOŽDINKY Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Rámová hmoždinka pro okenní rámy F S 135 Šrouby pro okenní rámy FFS FFSZ 136 Šroub s okem GS 137 Stavěcí šroub JUSS 138 Stavěcí šroub ASL 138 Stavěcí šroub S 10 J 139 Temovací trn GBS 140 VŠEOBECNÉ HMOŽDINKY Univerzální hmoždinka UX 142 Hmoždinka SX 144 Hmoždinka S 145 Hmoždinka pro pórobeton Hmoždinka pro pórobeton Hmoždinka pro metrický závit GB 147 FTP M FTP K 149 M S 150 Hmoždinka M 151 Hmoždinka pro izolační materiály FID 152 Kovová hmoždinka FMD 153

13 Základní znalosti 12 Obsah VŠEOBECNÉ HMOŽDINKY Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Mosazná hmoždinka Mosazná hmoždinka Hmoždinka pro upevňování schodnic PA MS 155 TB TBB 156 Zarážeč dveří TS 157 Stěnová spona FD KSF 158 Sada pro upev. zrcadel SKL M 158 HMOŽDINKY PRO DESKOVÉ MATERIÁLY Kovová hmoždinka Sklopná hmoždinka Hmoždinka pro deskové materiály Hmoždinka pro sádrokarton Kovová hmoždinka pro sádrokarton Hmoždinka pro deskové materiály Hmoždinka pro deskové materiály Hmoždinka do umakartu HM 160 K, KD KDH, KM 161 PD 163 GK 164 GKM 164 GPF 165 HDF 165 A 4 GK 165

14 13 Základní znalosti KOTVENÍ LEŠENÍ Strana Schválení ETA Materiál Kotevní základ Fasádní upevňovací prvky Zavěšené stropy Zdivo Ocel, pozinkovaná Nerez ocel A4 Vysoce korozivzdorná ocel Beton Předpjaté betonové panely Spirol Přír. kámen s hutnou strukturou Plná cihla Vápenopísková plná cihla Plná tvárnice z lehčeného betonu Pórobeton Plný sádrový panel Svisle děrovaná cihla Vápenopísková děrovaná cihla Dutá tvárnice z lehčeného betonu Stropy z děrovaných cihel, dutých betonových tvárnic, atd. Sádrokartonové a sádrové dřevovláknité desky Dřevotřískové desky Lešenářská kotva Lešenářská kotva s okem S 14 ROE + GS FI G 169 Krytka AD 169 Lešenářské oko RI 169 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ THERMAX 8 / THERMAX 12 / strana strana Talířová hmoždinka Termofix PN Talířová hmoždinka Termoz 8 N 179 Talířová hmoždinka Termoz PN Talířová hmoždinka Termoz 8 U 180 Talířová hmoždinka FIF-K 174 Talířová hmoždinka Termoz 8 SV 181 Talířová hmoždinka FIF-S 175 Talířová hmoždinka Termoz 8 UZ 182 Talířová hmoždinka Termoz CN Talířová hmoždinka Termofix B 183 Talířová hmoždinka Termofix CF Talířová hmoždinka Termoz 6 H 184 Talířová hmoždinka Termoz 8 NZ 178 Izolační talíře DT 185

15 Základní znalosti 14 Obsah SANITÁRNÍ A ZÁVĚSOVÁ TECHNIKA strana strana Upevnění umyvadel a WC 192 Upevnění WC WCN 194 a sanitární techniky Upevnění WC WB 5N 195 Příslušenství Kombi šroub Matka šestihranná Velkoplošná podložka Šroub se šestihrannou hlavou UX BUM STST STS MU 197 U 197 SKS 198 Závitová tyč G 198 Objímka jednošroubková Objímka dvoušroubková Objímka dvoušroubková FGRS 200 FRS 201 FRS Plus 202 Hadicová spona SGS 203 Třmen ETR 204 Trapézový závěs TZ TZH 205 Nosníková příchytka TKL 205 Montážní lišta MS 206 Konzole lištová ALK 207 Objímka jednošroubková FGRS Plus 199 T šroub FHS CLIX 208 ELEKTRIKÁŘSKÉ HMOŽDINKY strana strana ClipFix SF plus smyčková hmoždinka LS 210 Sponkovací příchytka na trubky FC 215 ClipFix SF plus jednoháčková hmož. ES 210 Hřebík s plastovou podložkou NSB 215 ClipFix SF plus dvouháčková hmož. ZS 210 Hřebík s kabelovou příchytkou NS MNS 216 ClipFix SF plus hřebík SD 211 Nylonová zaklapávací příchytka SCH 216 ClipFix SF plus kabelová příchytka KB 212 Kovová dvoudílná šroubovací objímka AM 217 Kabelová příchytka ClipFix SF plus trubková příchytka Sběrný kabelový držák KB 212 RC 212 SHA 213 Plechová objímka Kabelová stahovací páska BSM BSMD BSMZ BN UBN Trubková příchytka RC IEC 214

16 15 Základní znalosti PĚNY strana strana Hadičková pěna fischer ventil PU 220 Hadičková pěna PU 220 Hadičková pěna zimní PU 220 Pistolová pěna PUP 221 Pistolová pěna nízkoexpanzní Pistolová pěna zimní Polyurethanové lepidlo na polystyren PUP 221 PUP 221 PUP P Čistič na pěny PUR 223 Pistolová pěna MAX PUP 221 Aplikační pistole na pěny 223 SILIKONY, TMELY, LEPIDLA strana strana Aplikační pistole na silikony Tabulka pro výběr tmelů a lepidel Stavební silikon 225 Universální silikon 225 Silikon pro protipožární systémy DFS 229 Střešní tmel DD 229 Střešní tmel transparentní DDK 230 Lepící tmel KD 231 Sanitární silikon 226 Akrylátový tmel 227 Montážní lepidlo - tekuté hřebíky MK 231 Stavební lepidlo KK 232 Silikon na přírodní kámen DNS 228

17 Základní znalosti 16 Obsah VRUTY strana strana Vruty POWER FAST 234 Vruty UPEVNĚNÍ PATKY 250 Vruty CLASSIC FAST 241 Vruty DŘEVĚNÉ FASÁDY 250 Vruty DO DŘEVĚN. PODLAH 246 Vruty DO SÁDRO- KARTONU 251 Vruty PRO DŘEVO- STAVBY 247 Samovrtný vrut S RÁMOVOU HLAVOU 254 Podložka FWC-CS 248 Vrut S RÁMOVOU HLAVOU 255 Vruty PRO TE- RASAY 249 VRTÁKY A BITY strana strana Vrták s válcovou stopkou do zdi Vrták s válcovou stopkou do betonu Vrták pro příklepové vrtání Vrták pro příklepové vrtání Vrták pro příklepové vrtání Vrták s válcovou stopkou (DIN 338) Vrtáky s prodlouženou délkou (DIN 340) Vrtáky oboustranné (DIN 340) Vrtáky kobaltové Sekáče, špice STANDARD 258 EXTRA PROFI POINTER SDS-Plus DRILLER SDS-Plus SDS MAX HSS PRO HSS PRO HSS PRO HSS PRO SDS MAX SDS PLUS Bity Phillips Ph 264 Bity Pozidriv Pz 264 Bity ploché 264 Bity Imbus SW 265 Bity Torx T 265 Magnetické nástavce 265 Sady 265 Tabulky pro výběr bitů 266

18 Sicherheit, die verbindet. Qualität, die überzeugt. KOTOUČE 17 Základní znalosti strana strana Diamantové kotouče pro suchý řez Oranžový laser 268 Řezací kotouč rovný ocel 268 Diamantové kotouče pro suchý řez Červený laser 268 Řezací kotouč rovný nerez 268

19 Základní znalosti 18 Základní znalosti Pro každé upevnění jsou zde všechny údaje pohromadě. Ať jste projektant nebo montér, prodejce nebo pracovník zákaznického servisu vše o upevňovací technice máte zde: Jaká hmoždinka nebo kotva je nejlepší, kdy a pro jaký účel. Vždy k věci, přesně a výstižně. 1. Obecné základy Stavební materiál Vrtání Montáž Montážní metody Zatížení Způsoby kotvení Druhy porušení Trhliny v betonu při zatížení tahem Ocelové kotvy pro beton zatížený tahem 2. Požární odolnost kotev a hmoždinek 3. Koroze Vznik koroze Ochrana proti korozi 4. Dynamika 5. Certifikace ETA - Evropské technické schválení Certifiace a jejich význam 6. EAN / čárový kód Plná vápenopísková cihla 2. Plná cihla Vodorovně děrované cihly a svisle děrované cihly se často nazývají mřížované nebo voštinové cihly 2. Vápenopískové děr. cihly, vápenopískové duté tvárnice Obecné základy STAVEBNÍ MATERIÁL Základní materiál a jeho kvalita jsou rozhodující pro výběr vhodných upevňovacích prvků. Rozlišujeme stavební materiály: beton, kámen, cihelné zdivo a sádrokarton. Beton je směs cementu, štěrku, písku a vody. Bývá dělen na dvě dílčí kategorie: standardní beton a lehčený beton. Zatímco standardní beton obsahuje štěrk, v lehčeném betonu je možné nalézt takové přísady jako jsou pemza, bentonit nebo styropor, a tím je podstatně snížena jeho pevnost v tlaku. To má, kromě jiného, za následek nepříznivé podmínky pro nosnost upevňovacích kotev. Velikost zatížení upevňovacího prvku závisí především na pevnosti betonu v tlaku. Třída betonu dle našich stavebních norem je udávaná v pevnosti na válci či krychli v Mpa. K označení se používá B beton (pevnost na krychli) a v Evropské Unii C concrete. Tak např. C20/25 představuje pevnost v tlaku 25 N/mm² = B 25 měřenou na krychli betonu(čsn EN 206-1) a pevnost v tlaku 20 N/mm² měřenou na válci. Instalace kotev v nevyzrálém betonu Instalovat ocelové kotvy do betonových konstrukcí před dosažením jejich navrhované pevnosti v tlaku nedoporučujeme. Rozpěrné tlaky, které kotvy způsobují v betonové konstrukci, jsou tak velké, že by snadno mohlo dojít k jejímu prasknutí. Naproti tomu instalace chemických kotev nebo ampulí do zrajícího betonu je možná. Aby však nedošlo k porušení betonu, je možné kotevní bod zatížit až po 28 dnech od betonáže, tj. po úplném vyzrání betonu. Zděné stavební materiály se skládají z cihel a malty. Pevnost cihel v tlaku je vyšší než pevnost malty, zejména u starých budov. Proto by měly být upevňovací prvky kotveny co možná nejhlouběji do zdiva. Pozor však na zemi původu cihelných materiálů. České cihlářské výrobky jsou obyčejně rozdílné krychelné pevnosti než v sousedních zemích Použité zkratky v tabulkách katalogu: Mz plná cihla HLz děrovaná cihla PB pórobeton V2 lehčený beton PBB vrták do pórobetonu KS vápenopísková cihla Hbl dutinová tvárnice Bn beton Obecně lze rozlišovat čtyři skupiny cihelného zdiva: Plné cihly s hutnou strukturou představují stavební materiál, který je velmi odolný proti zatížení tlakem, (P10 až 30 MPa). Děrované stavební materiály - děrované a duté cihly většinou jde o cihly vyráběné z materiálů se stejnou pevností v tlaku jako plné cihly, ve kterých jsou dutiny (P15 MPa). Má-li být na tyto stavební materiály aplikováno vyšší zatížení, měly by být použity speciální upevňovací prvky, např. ty, které díry a dutiny přemostí nebo vyplní Plná cihla z lehčeného betonu, plná cihla z bentonitu, např. Liapor, Gisoton 2. Pórobeton, např. Ytong, Hebel Děrované cihly s porézní strukturou mají obvykle velký počet pórů a nízkou pevnost v tlaku (P8 až15 MPa). Pro optimální upevnění by tedy měly být použity speciální upevňovací prvky s dlouhou rozpěrnou zónou nebo upevňovací prvky, které se rozevřou v materiálu a opět sítka, které díry a dutiny přemostí nebo vyplní. Duté tvárnice z lehkého betonu, např. z pemzy nebo bentonitu Děrované cihly s porézní strukturou (lehké děrované cihly) na bázi pórobetonu mají mnoho dutin a pórů, a tím také obvykle nízkou pevnost v tlaku (G2 a 3 MPa). V takovém případě je nutné věnovat výběru a montáži správného upevňovacího prvku zvláštní pozornost. Vhodné jsou upevňovací prvky s dlouhou rozpěrnou zónou nebo injektážní kotvy, které vytvoří tvarový spoj zejména u lehkých betonových dutých tvárnic. Deskové stavební materiály Deskové stavební materiály jsou tenkostěnné stavební materiály, často pouze s nízkou pevností (do 2MPa) např. sádrokarton jako Rigips, Knauf, LaGyp, Norgips ; sádrovláknité desky jako Fermacell nebo Rigicell nebo dřevotřískové desky, desky z tvrdých vláken, překližka atd. Pro optimální upevnění je nutno zvolit speciální upevňovací prvky. Tyto hmoždinky jsou buď plastové nebo kovové. Hmoždinky vytvoří tvarový spoj na opačné straně desky.

20 19 Základní znalosti VRTÁNÍ Podle stavebního materiálu se rozhodujeme jakýmzpůsobem vrtat. K dispozici jsou čtyři metody: Rotační vrtání: bez příklepu pro děrované cihly a konstrukční materiály o nízké pevnosti, aby se žebra v děrovaných cihlách nerozbila. Příklepové vrtání mechanické: rotace a velké množství lehkých příklepů, pro plné stavební mat. s hutnou strukturou (cihly). Pneumatické příklepové vrtání: rotace a malý počet příklepů o velké síle (vysoká rázová energie) pomocí elektropneumatického kladiva, je vhodné pro plné stavební materiály s hutnou strukturou, jako je beton, kámen. Diamantové nebo jádrové vrtání: vrtání pomocí diamantové korunky, používá se hlavně pro díry o větším průměru nebo do betonu s ocelovou výztuží. Rotační vrtání Příklepové vrtání Příklepové vrtání s elektropneumatickým příklepem. Jedna rada navíc pro vrtání bez příklepu: Vidiové vrtáky vrtají rychleji, jsou-li ostře nabroušeny, podobně jako vrtáky na ocel. Pro vrtání zdiva existují speciální vrtáky (např. fischer universal). Standardní vidiový vrták Ostře nabroušený vidiový vrták (pro vrtání křehkých stavebních materiálů) MONTÁŽ Obecně je nutné zvažovat během montáže následující kritéria: Okrajové a osové vzdálenosti, stejně jako tloušťka a šířka podkladové stavební součásti musí být řádně dodrženy, má-li upevňovací prvek udržet požadovanou zátěž. Jinak se mohou objevit ve stavebním materiálu trhliny. Obecně se pro plastové hmoždinky obvykle požadují vzdálenost od okraje 2 x h v (h v = kotevní hloubka) a osová vzdálenost 4 x h v. Běží-li směr napětí hmoždinky podél hrany stavební součásti, lze vzdálenost od okraje snížit na hodnotu 1 x h v. Díra musí být pouze s několika výjimkami větší než je kotevní hloubka: to proto, že funkční bezpečnost je zajištěna pouze má-li šroub dostatek prostoru vyčnívat za špičku plastové hmoždinky. Příslušné hloubky díry pro veškerý sortiment jsou uvedeny v tabulkách na následujících stránkách. Vyčištění díry po vyvrtání buď vyfouknutím nebo vysátím je nezbytně nutné. Díra, která není dokonale vyčištěna, snižuje kvalitu kotevního spoje. Prach z vrtání má negativní vliv na správnou přilnavost upevňovacího prvku v díře. ie Montagearten

21 Základní znalosti 20 Základní znalosti MONTÁŽNÍ METODY Hmoždinka do pórobetonu GB Kotva pro těžké zátěže FH Svorníková kotva FBN omítka Putz Rozlišujeme tři různé metody: 1. Montáž předsazená: v tomto případě je upevňovací prvek obvykle v jedné rovině s konstrukčním povrchem. Postup při instalaci:. Přeneste šablonu děr montovaného objektu na kotevní základ. Vyvrtejte, vyčistěte díru, vložte upevňovací prvek a přišroubujte montovaný objekt 2. Montáž průvlečná je doporučena zejména pro zjednodušení a snížení pracnosti u standardních profesionálních montáží nebo pro připevňované objekty, které se montují se dvěma nebo více upevňovacími body:. Otvory v montovaném objektu lze použít jako vrtací šablonu, protože jejich průměry jsou alespoň tak velké jako průměry díry v kotevním základu. Kromě zjednodušení montáže se dosahuje dobrého přizpůsobení upevňovacích otvorů. Upevňovací prvek se vloží do díry přes montovaný prvek a pak dojde k upevnění.. U rámových hmoždinek s použitím podložky se hmoždinka vloží přes podložku až po okraj. 3. Montáž distanční se používá pro upevnění konstrukcí, které se montují v určité vzdálenosti od kotevního základu. K tomu se obvykle používají kovové kotvy s vnějšími metrickými závity, které drží šrouby nebo závitové tyče pomocí pojistných matic. Užitná a kotevní hloubka: kromě u montáže je nutno během ní dodržet užitečnou délku kotvy a kotevní hloubku. Užitná d a hmoždinky, kotvy a šroubu by měla odpovídat tloušťce montovaného dílu. U kotev s vnitřním závitem to lze měnit volbou délky šroubu. U průvlečné montáže a svorníkových kotev je však maximální užitná určena nabídkou upevňovacích prvků. Díky svým dvěma různým certifikovaným kotevním hloubkám nabízí svorníkové kotvy (např. FBN) širokou paletu užitných délek. Je-li kotevní základ pokrytý omítkou nebo izolačním materiálem, je nutné vybírat upevňo- -vací prvky s takovou užitečnou délkou, která odpovídá tloušťce omítky plus tloušťce montovaného dílu. kotevní Verankerungstiefe hloubka hvh v užitná Nutzlänge d a d a Kotevní hloubka h v odpovídá u plastových a ocelových upevňovacích prvků vzdálenosti mezi horním okrajem kotevního základu a dolním okrajem rozpěrné části, u lepených kotev dolnímu okraji svorníku. ZATÍŽENÍ Tahové zatížení Střihové zatížení Kombinované zatížení a ohybový moment Tlakové zatížení Kombinované zatížení Střihové zatížení a ohybový moment N N = tah - tlak, R = výsledná, V = střih, Mb = ohybový moment F [kn] Mezní zatížení při porušení (každý bod označuje jeden test až po zatížení, při kterém dojde k selhání kotvy). Charakteristické zatížení (pouze 5 kotev ze sta selže pod touto hranicí). Výpočtové zatížení (je mezní zatížení při porušení 5% kv. s bezpečnostním koeficientem ). M Garantované zatížení (je zatížení dle jednotné metodiky zkoušení a výpočtu ETAG a je uvedeno ve schválení ETA. Je to jediné skutečně porovnatelné zatížení pro daný kotvy. Pokud projektant navrhne kotvení v souladu s touto normou, je doživotně zaštítěn v případě havárie). Doporučené zatížení (je zatížení doporučené výrobcem a nelze je porovnávat mezi jednotlivými výrobci). Při každém upevňování působí na podkladový stavební materiál různé zatížení. Tahové zatížení Střihové zatížení Kombinované zatížení N vznikne z tahového a střihového zatížení V

22 21 Základní znalosti ZATÍŽENÍ Nejen konstrukční materiál a montáže jsou důležité pro výběr upevňovacího prvku, ale také zatížení, jakému je vystaven: jak velké je zatížení? V jakém směru působí? A kde je kotva aplikována? Síly jsou tedy určeny: velikostí, směrem a místem působení. Zatížení jsou uváděna v kn (kilonewton 1 kn 100 kg), ohybové momenty v Nm (Newtonmetr). Pro výběr správného upevňovacího prvku mají význam zejména následující zatížení: Mezní zatížení při porušení, tj. zatížení, které vede buď k porušení kotevního základu nebo k přetržení nebo vytržení upevňovacího prvku. Charakteristická zatížení označují ta zatížení, která jsou dosahována nebo překračována v 95% všech případů selhání. To znamená, že kotva při tomto zatížení selže pouze v 5% případů. Garantovaná zatížení V zul a N zul a F zul jsou zatížení dle jednotné metodiky zkoušení a výpočtu ETAG a jsou uvedena ve schválení ETA. Jsou to jediná skutečně porovnatelná zatížení pro daný kotvy. Pokud projektant navrhne kotvení v souladu s touto normou, je doživotně zaštítěn v případě havárie. Doporučená zatížení V rec a N rec a F rec jsou zatížení doporučená výrobcem a nelze je porovnávat mezi jednotlivými výrobci. Doporučená zatížení v sobě již zahrnují koeficient bezpečnosti. Koeficient bezpečnosti pro doporučená zatížení počítané z průměrné hodnoty mezního zatížení při porušení: ocelové, chemické kotvy a skupiny kotev 4 plastové hmoždinky 7 počítané z charakteristického zatížení ocelové, chemické kotvy a skupiny kotev 3 plastové hmoždinky 5 Příklad ocelové kotvy s charakteristickým zatížením 40 kn: F = 40 kn/4 = 10 kn Tyto koeficienty bezpečnosti představují běžné garance a použijí se pro upevňovací prvky pouze pokud v tabulkách tohoto katalogu nebude uvedeno jinak. U upevňovacích prvků se schválením lze koeficient bezpečnosti snížit na ϒ = 2,25 použitím mnoha zkušebních sérií: to znamená, že použití lze pomocí upevňovacích prvků se schválením optimalizovat. ZPŮSOBY KOTVENÍ K bezpečnému přenášení popsaných zatížení do kotevního podkladu lze využívat různé způsoby kotvení. Třecí spoj, při kterém je rozpěrná část upevňovacího prvku tlačena proti stěně díry a vzniká tak tření, které klade odpor vytažení kotvy. Je to tedy spoj napěťový. Tvarový spoj, kdy je geometrie upevňovacího prvku přizpůsobena tvaru kotevního podkladu a nebo vyvrtané díře. kotva FH hmoždinka SX Spojivý spoj, kdy pojí upevňovací prvek s kotevním podkladem chemická malta. Je tedy beznapěťový. zarážecí kotva Zykon FZA-D univerzální hmoždinka UX chemická kotva R

23 Základní znalosti 22 Základní znalosti DRUHY PORUŠENÍ Při nadměrném namáhání, nesprávné montáži nebo u kotevního podkladu s nedostatečnou únosností může dojít k následujícím selháním: Vytržení kotvy nebo hmoždinky při příliš velkém tahovém zatížení N nebo střihovém zatížení V. nízké pevnosti kotevního podkladu Prasknutí stavebního dílu příliš malým rozměrem kotevního podkladu nedodržení specifikovaných okrajových a osových vzdáleností. příliš velkému rozpěrnému tlaku Vytržení kotvy nebo hmoždinky. díky selhání třecího nebo tvarového spojení z důvodů příliš vysokého zatížení nebo nesprávné montáže N osová vzdálenost N N Přetržení oceli. kvůli příliš nízké pevnosti oceli upevňovacího prvku TRHLINY V BETONU PŘI ZATÍŽENÍ TAHEM Trhliny se v betonu mohou objevit kdekoli a kdykoli. Při jeho tahovém namáhání vlastní hmotností, provozním zatížením nebo zatížením větrem, smršťováním a dotvarováním betonu nebo vnějšími vlivy jako jsou zemětřesení nebo otřesy, které mají za následek tlaky a deformace a tím se vytváří dodatečně trhliny Příklad: na mostě tlakové zatížení způsobuje ohýbání, kdy v horní průřezové ploše vzniká tlačená oblast, zatímco v dolním průřezu tahové zatížení vede k natahování a tedy k vytvoření tažené oblasti. Beton však není schopen reagovat a absorbovat velké tahové zatížení. Na druhé straně ocelové výztuže toho schopny jsou. Zatímco ve shodě s tím se výztuže natahují bez poškození, beton praská a vytvářejí se nespočetné trhliny, pouhým okem těžko viditelné (přípustná šířka dle normy je až 0,4 mm). Toto se nazývá tažená oblast betonu. Proto hovoříme o tahové oblasti s možností tvorby trhlin. INSTALACE KOTEV V NEVYZRÁLÉM BETONU Instalovat ocelové kotvy do betonových konstrukcí před dosažením jejich navrhované pevnosti v tlaku nedoporučujeme. Rozpěrné tlaky, které kotvy způsobují v betonové konstrukci, jsou tak velké, že by snadno mohlo dojít k jejímu prasknutí. Naproti tomu instalace chemický kotev nebo ampulí do zrajícího betonu je možná. Aby však nedošlo k porušení betonu, je možné kotevní bod zatížit až po 28 dnech od betonáže, tj. po úplném vyzrání betonu.

24 Požární odolnost kotev a hmoždinek 23 Základní znalosti OCELOVÉ KOTVY PRO BETON ZATÍŽENÝ TAHEM Při kotvení v taženém betonu se vždy předpokládá možnost vzniku trhlin, které ovlivňují únosnost kotev a hmoždinek. Z bezpečnostních důvodů se projektantům a řemeslníkům v zásadě doporučuje používat upevňovací prvky vhodné pro tuto oblast. Kotvy a hmoždinky s tzv. certifikací CC od DIBt a nebo se schválením podle ETAG 001 pro tažený beton (viz Část 5) prokázaly svoji funkčnost v betonu s trhlinkami a mohou být takto používány bez omezení v tažených i tlačených oblastech betonu. Speciální upevňovací prvky vhodné pro trhliny jsou tyto: Upevňovací prvky působící tvarovým spojem jako kotvy ZYKON, mají kónickou část, která se optimálně rozepře a drží i při pokračující tvorbě trhlin nebo při rázovém namáhání. Upevňovací prvky tvořící třecí spoj jako např. svorníkové (FH, FAZ II) nebo chemické kotvy (FHB II) se auto-maticky přizpůsobí vyvrtané díře zvětšené tvorbou trhlin tak, že jejich kužel je tažen hlouběji do rozpěrné části, čímž se zvětšuje rozpěrný průměr. Tyto upevňovací prvky jsou vhodné též pro rázové zatížení. Zvláštním případem je první certifikovaná plastová hmoždinka SXS pro tažený beton. FZA FAZ II Požární odolnost kotev a hmoždinek KOTVY A HMOŽDINKY - malé stavební prvky s vysokým účinkem Kotvy a hmoždinky hrají důležitou roli nejen při každodenním provozu budovy, ať už se jedná o pevnost, uchování hodnoty nebo bezpečnost, ale i v případě požáru. Stabilita stavebních prvků je v podstatě zodpovědná za to, aby byl možný únik osob, zůstaly zachovány únikové cesty a po stanovenou dobu byly ve funkci aktivní protipožární prostředky. Na základě toho spolupracuje firma již několik let s výzkumnými institucemi a ústavy na zkoušení materiálu v oblasti Pasivní ochrana proti ohni. Intenzivním zabýváním se tímto tématem přispívá k pokrokům v upevňovací technice v extrémních podmínkách. Kromě toho vidíme velký přínos v tom, že konstruktéři a osoby, podílející se na výběru a montáži, využívají naše zkušenosti. Tím, že dnes zvolíte nejlepší řešení pro životně důležitou preventivní požární ochranu, pomůžete omezit škody a zachránit lidské životy. FHB II SXS PROČ BUDOU POŽÁRY STÁLE VZNIKAT I za nejpřísnějších protipožárních opatřeních nemůžeme vznik požáru zcela vyloučit, pokud budou ve stejném čase splněny následující podmínky: Hořlavá látka Kyslík, popř. okysličovadla Dostatečně vysoká teplota nebo zápalný zdroj Obr. 1: Požár restaurace Aussenalster v Hamburku Budova: Převážně dřevěná, jednopatrová, Postavená na dřevěných pilotech Příčina požáru: Technická závada elektroinstalace, pravděpodobně následkem únavy materiálu Škody na budově: Zničení až na piloty a trámový rošt Výše škody: cca. 0,5 mil. EUR V každé fázi existence budovy mohou vzniknout požáry. Příklady toho jsou: Novostavba; svářecí práce a práce s otevřeným plamenem Užívání a manipulace; s hořlavými látkami, zkraty v poškozeném elektrickém vedení, požár kabelů v přetíženém elektrickém vedení, neodborné zacházení se stroji a domácími spotřebiči Rekonstrukce a demolice; při práci s bruskami a když kvůli hořícím částečkám nebo odkapávajícímu hořícímu materiálu vzniká ohnisko požáru Obr. 2: Zkouška požáru v tunelu na dálnici Brenner Dne (1) ve spolupráci s Autostrada Del Brennero S.P.A., institutem pro konstruktivní stavební inženýrství, Santa Automation Instruments a upevňovací systémy (2)

25 Základní znalosti 24 Požární odolnost kotev a hmoždinek prevence stavební a provozní požární ochranou Prvním cílem požární ochrany je zabránit požárům. A pokud k požáru přesto dojde, je druhým cílem minimalizovat následky. K dosažení obou cílů mohou výrazně přispět i upevňovací prvky, jako např. kotvy a hmoždinky. Opatření k preventivní stavební a provozní požární ochraně vyplývají ze stavebních a požárních předpisů. K stavební prevenci z hlediska požární ochrany patří: Dodržování nařízení a předpisů týkající se požární ochrany (např. poloha a ustavení stavebních zařízení na pozemku, instalace topných a elektrických zařízení a skladování hořlavých nebo výbušných látek) Používání předepsaných materiálů a materiálů se sníženou hořlavostí Opatření na zachování stability stavebních dílů během požáru, aby byl možný únik a záchrana osob. To může být zajištěno správným výběrem stavebních dílů s odpovídajcí požární odolností, která je stanovena použitím budovy v souladu se stavebním řádem. Vhodné dimenzování stavebních dílů, jako např. stěny, stropy, schodiště, výtahové šachty a provozní instalace Rozdělení budovy na požární úseky pomocí požárně dělicích konstrukcí, (F90), stěn a příček Instalace zařízení pro odvod kouře a tepla a zařízení na přívod vzduchu Zřízení bezpečných požárních únikových cest s odvětráním zakouření Navržení a údržba příjezdových cest k požárním plochám tak, aby měly požární automobily kdykoliv přístup na místo zásahu a volný prostor pro záchranářské vybavení Ochrana před bleskem Požárně bezpečnostní zařízení a opatření jsou: Elektrická požární signalizace (hlásiče kouře, tepla, plamenu, tlačítkové hlásiče) Detektor plynu Stabilní hasicí zařízení, jako sprinklerová zařízení, nástěnné hydranty, hadicové systé my, suchovody, hasicí přístroje Pravidla požární ochrany, nouzový plán Značení hasicích přístrojů a únikových cest Přizpůsobení interiérového vybavení z hlediska požárního zatížení Pravidelná kontrola a údržba požárních uzávěrů (dveře, vrata) PROTIPOŽÁRNÍ OPATŘENÍ VE STAVEBNÍM ZÁKONU V rámci stavebního práva vytváří stát předpoklady k zajištění bezpečnosti obyvatel a prevenci rizika proti nebezpečí požáru. vzorový stavebně - požární řád Vzorový stavební řád je podkladem pro všechny stavebně právní předpisy i co se týče požární ochrany. 17 vzorového stavebního řádu říká následující: "Stavební zařízení je nutno uspořádat a zařídit tak, aby se v zájmu odvrácení ohrožení nebezpečí života a zdraví osob a zvířat předešlo vzniku a rozšíření ohně a v případě požáru byla možná účinná záchrana osob a zvířat. Povinné zkoušky jsou stanoveny v normě o požární ochraně DIN Ta upravuje rozdělení stavebních hmot, st. dílů a speciálních dílů do jednotlivých požárních tříd. Základní požadavky veřejná bezpečnost a pořádek, obzvláště život a zdraví nesmí být ohroženy prevence proti vzniku a rozšíření ohně, úspěšná záchrana osob a zvířat, účinné hasící práce Jednotlivé požadavky poloha na pozemku a sousední zástavbě boj proti ohni chování stavebních hmot a dílů při požáru velikost, poloha a ochrana poloha a organizace únikových cest požár. úseků

26 Požární odolnost kotev a hmoždinek 25 Základní znalosti používaná právní ustanovení a směrnice Stavební řády jsou doplněny právními ustanoveními a směrnicemi, které určují příslušná doplňující opatření pro používání určitých budov: Shromažďovací místa Prodejní prostory Školní budovy Garáže Bydlení a ubytování Vysokopodlažní budovy Zdravotnická zařízení Průmyslové stavby protipožární opatření v mezinárodním stavebním právu V celém světě je uznávaná jednotná teplotní časová křivka (ETK, ISO 834). Požární osvědčení a výsledky na něm postavené, mohou být tedy v mnoha případech použity i pro řešení technických problémů při požární ochraně v zemích EU. CHOVÁNÍ STAV. HMOT A DÍLCŮ PŘI POŽÁRU A JEJICH OZNAČENÍ DIN 4102, díl 1 a 2, rozlišuje stavební hmoty a konstrukční díly. Stavební hmoty odpovídají určitému materiálu (beton, dřevo, kov, ) a jsou rozděleny podle vznícení. Proto budou mít, bez ohledu na vnější tvar, rozdílné chování při požáru (tab. 1). Stavební díly se mohou skládat z různých stavebních hmot. Jsou posuzovány jako celek a klasifikovány podle jejich požární odolnosti. Třída A A 1 A 2 B B 1 B 2 B 3 Stav nehořlavé hořlavé těžce zápalné středně zápalné lehce zápalné Tab. 1: Třídy stavebních hmot dle DIN 4102 část 1 požární odolnost Požární odolnost udává dobu, po kterou je stavební díl nebo konstrukce schopna odolávat požáru. Příklad: F 30 Vysvětlení: Stavební díl má při použití normové teplotní křivky požární odolnost 30 minut. Pro F30 se používá pojem ohnivzdorný. Stavební díly od F90 jsou označovány jako odolné proti požáru. Rozdělení do jednotlivých tříd se provádí podle minimální doby odolnosti na: 30, 60, 90, 120 nebo 180 minut. chování při požáru DIN 4102, díl 1 a 2, rozlišuje stavební hmoty a konstrukční díly. Stavební hmoty odpovídají určitému materiálu (beton, dřevo, kov, ) a jsou rozděleny podle vznícení. Proto budou mít, bez ohledu na vnější tvar, rozdílné chování při požáru (tab. 1). Stavební díly se mohou skládat z různých stavebních hmot. Jsou posuzovány jako celek a klasifikovány podle jejich požární odolnosti. označení a klasifikace hmoždinek a kotev Pro kotvy a hmoždinky se udává pouze třída požární odolnosti, např. F90. Použití hmoždinek a kotev je upraveno v atestu. Ten však neobsahuje žádné údaje o požární odolnosti. Výjimkou jsou atesty pro lehké stropní obklady a podhledy. Mezi ty patří např. hřebíková kotva FNA II, ocelová zarážecí kotva Zykon FZEA II, ocelová zarážecí kotva EA II (viz tab. 2). Pokud jsou v jiných případech potřebné kotvy a hmoždinky, které při požáru nebo zvýšené teplotě zachovávají svou funkci, je v požárním osvědčení objasněno jejich specifické chování při požáru. Typ EA II M8x40 EA II M10 EA II M12 Povolená zátěž požární odolnost 90 min 0.8 na hmoždinku požární odolnost 120 min Vzdálenost osová s [cm] 40 Vzdálenost okrajová c [cm] Min. tloušťka dílu h [cm] 10 Povolená zátěž jen u tahového zatížení a jen u hmoždinek z galvanicky pozinkované oceli se šrouby, popř. závity s třídou 6 jakož i příslušné hodnoty hmoždinek a rozměry dílů pro ukotvení lehkých stropních obkladů a podhledů podle DIN do betonu pevnostní třídy > B25 a < B55 při požárním zatížení na zarážecí kotvy EA II. Tab2.: zarážecí kotva EA II (4)

27 Základní znalosti 26 Požární odolnost kotev a hmoždinek speciální stavební díly Ostatní stavební díly jako kabelová zařízení, vzduchotechnická potrubí nebo požární uzávěry jsou testovány dle svých tříd podle vlastních předpisů. Tak jako u hmoždinek a kotev se skládá označení třídy z písmena pro testovaný předmět a požární odolnosti v minutách. Tab. 3 ukazuje opět různé třídy. Montují-li se hmoždinky do takových stavebních dílů nebo se používají k upevnění těchto elementů, musí mít alespoň požadovanou odolnost. Jestliže např. u větracích vedení je požadována třída L90, je možné použít pouze kotvu v třídě F90. Třída F Třída W Třída E Třída T Třída G Třída L Třída K Třída S Třída R Třída I všeobecné použití, nosné nebo nenosné zdi, nosníky požární stěny, nenosné vnější stěny včetně parapetů a zařízení elektrická kabelová zařízení požární uzávěry speciální sklo u požárních uzávěrů větrací vedení zátarasy ve větracích vedeních izolace kabelů opláštěné potrubí instalační šachty a kanály Tab. 3: Třídy dle požární odolnosti normy Evropské unie Mezinárodní poznatky o požární ochraně byly shrnuty v normě ČSN EN Tato norma nahrazuje normu o požární ochraně DIN 4102 díl 1. Známé třídy stavebních hmot se mění dle tabulky 4. Písmena S a D označují kritéria smoke (rozšíření kouře) a droplets (hořící kapky a částice). Kouř, dráždivý účinek, toxikace, koroze Požadavky Dodat. požadavky Evr. třída dle DIN EN Třída dle DIN nehořlavé X X A1 A1 nejméně hoř. X X A2 s1 d0 A2 X X B, C -s1 d0 A2 -s2 d0 těžce X A2, B, C -s3 d0 hořlavé A2, B, C -s1 d1 B1 X A2, B, C -s1 d2 nejméně hoř. A2, B, C -s3 d2 D -s1 d0 -s2 d0 X -s3 d0 středně E hořlavé D -s1 d2 B2 -s2 d2 -s3 d2 nejméně hoř. E -d2 lehce hořlavé F B3 Tab. 4: klasifikace chování stavebních materiálů při požáru dle ČSN EN díl 1 (bez podlahových obkladů) (5) VÝVOJ POŽÁRU A TEPLOTNÍ KŘIVKA Podle druhu a použití hmoždinek a kotev vyplývají z atestů nebo požárních zkoušek odpovídající hodnoty pro maximální zatížení a požární odolnost. hmoždinky pro závěsné stropy Hřebíková kotva FNA II, zarážecí kotva EA II a expresní kotva EXA M8-M12 jsou ické upevňovací prostředky pro zavěšené podhledy a srovnatelné redundantní systémy, např. ventilace nebo potrubí. Při jejich použití je zatížení dle ETA omezeno na 0,8 kn na hmoždinku.

28 Požární odolnost kotev a hmoždinek 27 Základní znalosti výsledky zkoušek u kotev pro vysoké zatížení Následující kotvy pro vysoké zatížení byly zkoušeny dle jejich chování při požáru: kotva pro těžké zátěže FH II, svorníková kotva FAZ II, svorník FBN II, kotva ZYKON FZA, zarážecí kotva Zykon FZEA II, vysokozátěžová kotva FHB II, chemická malta FIS V a expresní kotva EXA. V tabulkách je zobrazena nosnost v závislosti na požární odolnosti, průměru hmoždinky a kvalitě oceli. Označení FZA 18x80 M 12 Ocel (kn) 2,0 Nerez ocel (kn) 5,0 Tab. 5 Obecně platí, že nerez ocel nabízí více bezpečnosti v případě požáru než běžná ocel. Z toho důvodu je možné bez zkoušek převzít klasifikaci pro kotvy a hmoždinky z běžné oceli. Výsledky vykazují poměrně velkou rezervu. Názorně je toto ukázáno ve výsledcích zkoušky v tabulce 5 pro kotvu Zykon FZA M12 pro třídu požární odolnosti F90. výsledky zkoušek pro rámové hmoždinky z nylonu s galvanicky pozinkovanými šrouby U rámových hmoždinek je třeba vycházet z toho, že v případě požáru nejprve zkolabuje vnější fasáda se spodní konstrukcí z hliníku nebo dřeva, před tím, než selže hmoždinka. Požární zkoušky dle DIN 4102 s atestovanými univerzálními rámovými hmoždinkami FUR 10 byly provedeny v betonu B25. Kotvy byly zatíženy silou, která se odchylovala 70 od osy hmoždinky. Aby se zaručilo, že výsledky budou vykazovat určitou rezervu, byla v protikladu s případem v praxi fasáda odvětraná volná zátěžová konstrukce, tzn. bez zakrytí spodní konstrukcí a přístupem ohně k fasádě. Podle zatížení vykázaly univerzální rámové hmoždinky FUR 10 v případě fasády následují požární odolnost: Při 1,6 kn 30 minut Při 0,8 kn 120 minut Zároveň bylo sledováno selhání z důvodu odlomení hlavy šroubu. Při použití šroubů z nerez oceli se dá počítat ještě s podstatně lepším chováním. označení hmoždinky materiál povolená zátěž v případě požáru[kn] zpráva ibmb Tech. certifikát pozink A4 C (1.4529) F 30 F 60 F 90 F 120 university Braunschweigu popř. atestu VDS FM FIS V chemická malta FIS V M8 X X 1.9 1) 0.8 1) 0.5 1) 0.4 1) 3355/ FIS V M10 X X 4.0 1) 1.8 1) 1.0 1) 0.7 1) ( ) FIS V M12 X X 5.0 1) 2.7 1) 1.5 1) 1.0 1) použití zdivo FUR universální fasádní rámová hmoždinka FUR 8 X X Z FUR 10 X X ( ) fasáda SXS speciální rámová hmoždinka SXS 10 X X Z ( ) fasáda S-H-R rámová hmoždinka S 10 H-R X X ) - Z S 14 H-R X X ) - ( ) fasáda

29 Základní znalosti 28 Požární odolnost kotev a hmoždinek označení hmoždinky materiál povolená zátěž v případě požáru[kn] atestu certifikát použití pozink A4 C F 30 F 60 F 90 F 120 VDS FM (1.4529) tahové střihové tahové střihové tahové střihové tahové střihové zatížení zatížení zatížení zatížení zatížení zatížení zatížení zatížení FZA-I kotva Zykon FZA M6 I X / tažený FZA M8 I X ( ) X a tlačený beton FZA M10 I X X X FZA M12 I X X X FZA M6 I A4/C X X X FZA M8 I A4/C X X X X FZA M10 I A4/C X X X FZA M12 I A4/C X X X FZEA II zarážecí kotva Zykon FZEA II 10x40 M8 X X X tažený FZEA II 10x40 M10 X X z X X a tlačený a ) beton FZEA II 10x40 M12 X X X FAZ II svorníková kotva FAZ 8 II X PB III / X FAZ 10 II X B of X X FAZ 12 II X X X FAZ 16 II X X X FAZ 8 A4/C X X PB III/B X FAZ 10 A4/C X X ( ) X X FAZ 12 A4/C X X X X FAZ 16 A4/C X X X X FH II kotva pro velká zatížení FH II 10 B / S / H X / FH II 12 B / S / H / SK X ( ) X X FH II 15 B / S / H / SK X X X FH II 18 B / S / H X X X FH II 24 B / S / H X X X FBS šroub do betonu FBS 8 X FBS 10 X ( ) FBS 10 A4/C X X FHY kotva pro Spirol FHY M6 X /3321 FHY M9 X ( ) X FHY M10 X X tažený a tlačený beton tažený a tlačený beton tažený a tlačený beton tažený a tlačený beton pouze pro stroplní panely Spirol požární zkouška dle ZTV - tunel označení hmoždinky materiál povolená zátěž v případě požáru[kn] atestu použití pozink A4 C (1.4529) [kn] kotva pro vysoká zatížení FHB C FHB 12x100 C FHB 16x125 C X X / ( ) tažený a tlačený beton svorníková kotva FAZ II FAZ II 8C FAZ II 10C X X PB III/B ( ) FAZ II 12C X 3.2 FAZ II 16C X 6.2 hřebíková kotva FNA II FNA II 6x30 A4 X /5843 ( ) tažený a tlačený beton podhledy

30 Základní informace o upevnění ETICS 29 Základní znalosti kotevní hloubka hloubka vyvrtané díry Určení délky upevnění vrstva staré omítky vrstva lepidla tloušťka izolace užitná TYP MONTÁŽE Správná montáž upevnění zateplovacích systémů ETICS: upevnění používaná pro zateplovací systémy jsou určena pro průvlečnou montáž. Průměr vrtáku je stejný jako průměr dříku hmoždinky. Hmoždinka je určena pro průvlečnou montáž a poté se zatlučením nebo zašroubováním roztáhne expanzní část hmoždinky. Užitná : pro stanovení užitné délky je třeba brát v úvahu tloušťku izolace, a všechny nenosné krycí vrstvy (stará omítka, izolace atd.). Při upevňování nezapomeňte vzít v úvahu též tloušťku prvního nátěru. Hloubka kotvení : v betonu C 20/25 se minimální kotevní hloubka rovná průměru vrtání d x 5 = h ef min. Pro materiály měkké a křehké se kotevní hloubka rovná průměru vrtání d x 8 = h ef min. (kotevní hloubka se zvyšuje s klesající krychelnou pevností základního materiálu!). Skutečná hloubka kotvení: v praxi je stanovení skutečné hloubky kotvení závislé na vlastní reálné stavbě. Základní zkouškou případně počet dutin základního materiálu ve vrtné hloubce cca 100 mm. Po této zkoušce může následovat zkouška pevnosti základního materiálu pomocí kvality a vlastností kotevního podkladu je zkouška vrtáním. Při této zkoušce sledujeme odpor při vrtání,hloubku - tloušťku vrstev omítky, kvalitu a barvu, vlastní talířové hmoždinky, která se aplikuje přes zateplovací materiál tloušťky alespoň 100 mm. Odpor proti vytažení je buď měřitelný zkušebním testrem nebo i pouhou rukou, kdy tahem 0,3 kn nesmí hmoždinka povolit. Na našich stavbách se hloubka kotvení běžně pohybuje od 50 do 100 mm v závislosti na kraji a městu realizace. ZATÍŽENÍ Nejen konstrukční materiál a montáže jsou důležité pro výběr upevňovacího prvku, ale také zatížení, jakému je vystaven: jak velké je zatížení? V jakém směru působí? A kde je aplikována? Síly jsou tedy určeny: velikostí, směrem a místem působení. Zatížení jsou uváděna v kn (kilonewton 1 kn 100 kg), ohybové momenty v Nm (newtonmetr). Zatížení v tahu Zatížení ve střihu Zatížení při šikmém tahu ve vzdálenosti e Tlak Zatížení při šikmém tahu Zatížení ve střihu ve vzdálenosti e N = normálová síla kladná/záporná, R = výslednice sil, V = smyková síla, M b = ohybový moment Pro výběr správného upevňovacího prvku mají význam zejména následující zatížení: Mezní zatížení při porušení, tj. zatížení, které vede buď k porušení kotevního základu nebo k přetržení nebo vytržení upevňovacího prvku. Mezní tahové zatížení při porušení (5% kvantil) N Rk a mezní střihové zatížení při porušení (5% kvantil) V Rk označují ta zatížení, která jsou dosahována nebo překračována v 95% všech případů selhání. To znamená, že kotva při tomto zatížení selže pouze v 5% případů. Výpočtové tahové zatížení N Rd a výpočtové střihové zatížení V Rd jsou užitná zatížení, která již obsahují příslušný koeficient bezpečnosti podle schvalovacích rozhodnutí DIBt [Institut stavební techniky v Berlíně] a ETA (Evropské technické schválení). Ta platí pouze, jsou-li dodrženy podmínky uvedené v certifikaci. Garantované tahové zatížení N rec a Garantové střihové zatížení V rec nebo-li maximální užitná zatížení již zahrnují odpovídající koeficient bezpečnosti. Výpočet garantovaného zatížení z mezních zatížení při porušení (5% kvantil) se provede tak, že se příslušné zatížení vydělí koeficientem bezpečnosti: mezní zatížení při porušení (5% kvantil) (F) Garantované zatížení = koeficient bezpečnosti ( ) Koeficient bezpečnosti pro garantovaná zatížení Ve srovnání s průměrnou mezní silou při porušení: ocelové a chemické kotvy 4 plastové hmoždinky 7
