Download "STAŽENO z www.cklop.cz"

Transkript

1 11 Požární bezpečnost 11.1 Všeobecně Stavby musí být proti požáru chráněné. Ochrana staveb je dvojího charakteru: 1. požární prevence - je zaměřena na předcházení vzniku požárů a omezení následků již vzniklých požárů, 2. požární represe - účinné zdolávání požárů. Řešení požární bezpečnosti staveb patří do oblasti požární prevence a je to souhrn opatření, která zajišťují, aby v případě požáru: byla po stanovenou dobu zachována nosná funkce konstrukce - prokazuje se její požární odolností, byl omezen rozvoj a šíření ohně a kouře - dělení objektu na požární úseky, bylo zamezeno šíření požáru na okolní stavby - vytváření odstupů mezi sousedními objekty, mohli osoby a zvířata opustit stavbu - únikové cesty zaručí po požadovanou dobu bezpečnost a umožní osobám opustit stavbu, byla zajištěna bezpečnost záchranných jednotek - v projektu vytvořit podmínky pro účinný a bezpečný zásah záchranných jednotek. Požadavky na požární konstrukce zabudované do objektu musí definovat generální projektant Státní požární dozor Výkon státní správy HZS krajů na úseku požární ochrany při územním a stavebním řízení usměrňuje a koordinuje Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky, Kloknerova 26, pošt. přihr. 69, , Praha 414. Hasičské záchranné sbory krajů vykonávají funkci státního požárního dozoru a jsou orgány státní správy na úseku požární ochrany. Státní požární dozor posuzuje projektovou dokumentaci stavby ke stavebnímu řízení, dokumentaci k povolení změny stavby před jejím dokončením apod., v rozsahu požárně bezpečnostního řešení stavby. Zajišťuje i další činnosti ve smyslu zákona č.133/1985 Sb., o požární ochraně v platném znění Požadavky na požární bezpečnost Požadavky na stavební výrobky a konstrukce z hlediska požární bezpečnosti staveb jsou uvedeny v technických normách a předpisech: ČSN Požární bezpečnost staveb - Společná ustanovení, upřesňuje požadavky na stavební výrobky a stavební konstrukce, popř. na požárně bezpečnostní zařízení ve vztahu k ČSN , ČSN a k navazujícím normám, podle nichž je navrhována požární bezpečnost stavebních a technologických objektů v ČR. Vyhláška MV č. 246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) Vyhláška MV č. 202/1999 Sb., kterou se stanoví technické podmínky požárních dveří, kouřotěsných dveří a kouřotěsných požárních dveří Vyhláška č.23/2008 Sb., o technických podmínkách požární ochrany 106 Vydáno 11/2008

2 11.4 Zajištění požární bezpečnosti Požární bezpečnost staveb je zajišťována: Pasivní požární ochranou Aktivní požární ochranou (požárně bezpečnostní zařízení a opatření) požární odolnost konstrukcí nosných, dělících a obalových dělení na požární úseky stabilní hasící zařízení elektrická požární signalizace zařízení pro odvod kouře a tepla zařízení pro potlačování výbuchu zařízení pro dálkový přenos jednotky hasičského záchranného sboru 11.5 Požární vlastnosti výrobků a konstrukcí Pro vhodné užití konkrétních stavebních výrobků a konstrukcí, které mohou mít vliv na požární bezpečnost staveb, je nutné znát jejich požární vlastnosti, případně takové výrobky podrobit klasifikaci. Požárními vlastnostmi výrobků jsou: Reakce na oheň Schopnost materiálu (výrobku) přispívat svým vlastním rozkladem na oheň, jemuž je za stanovených podmínek vystaven. Materiál (výrobek), aby mohl být označen a pro uživatele identifikován podle charakteristik vlastností reakce na oheň, musí být podroben zkoušce (zkouškám) reakce na oheň a na základě výsledků těchto zkoušek musí být takový materiál (výrobek) klasifikován Zkoušení reakce na oheň Reakce na oheň se zkouší podle následujících zkušebních norem: ČSN EN ISO 1182 Zkoušení reakce stavebních výrobků na oheň - Zkouška nehořlavosti ČSN EN ISO 1716 Zkoušení reakce stavebních výrobků na oheň - Stanovení spalného tepla ČSN EN ISO Zkoušení reakce podlahových krytin na oheň - Stanovení chování při hoření užitím zdroje sálavého tepla ČSN EN ISO Zkoušení reakce stavebních výrobků na oheň - Zápalnost stavebních výrobků vystavených přímému působení plamene - Část 2 : Zkouška malým zdrojem plamene ČSN EN Zkoušení reakce stavebních výrobků na oheň - Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu Materiály a výrobky uvedené v rozhodnutí Komise 96/603/ES ve znění rozhodnutí Komise 2000/605/ ES a rozhodnutí Komise 2003/424/ES, rozhodnutí Komise 2003/43/ES ve znění rozhodnutí Komise 2003/593/ES se nezkouší Klasifikace Klasifikace se provádí zařazením do : - třídy reakce na oheň (A1, A2, B, C, D, E, F), - druhu konstrukce (DP1, DP2, DP3), a to podle ČSN EN Klasifikace stavebních výrobků a konstrukcí staveb Část 1: Klasifikace podle výsledků zkoušek reakce na oheň

3 Požární odolnost a kouřotěsnost Požární odolnost je schopnost konstrukce odolávat účinkům požáru. Vyjádřena je dobou, po kterou může být stavební konstrukce vystavena teplotám vznikajícím při požáru, aniž by došlo k porušení její funkce. Charakteristiky vlastností požární odolnosti: Nosnost R Celistvost E Izolace I Radiace W Mechanická odolnost M Samozavírání C Kouřotěsnost S Účinnost požárních ochran K Vlastnost požární odolnosti Nosnost R Charakteristika je schopnost prvku konstrukce odolávat po určitou dobu působení požáru na jednu nebo více stran při specifikovaném mechanickém zatížení, bez jakékoliv ztráty stability. Kritéria umožňující hodnocení ztráty nosnosti jsou různá a závisí na druhu nosného prvku: a) u ohýbaných prvků, např. stropů a střech - rychlost deformace (rychlost průhybu) a mezní skutečná deformace (průhyb), Celistvost E Izolace I Radiace W b) u osově zatížených prvků, např. sloupů a stěn - rychlost deformace (rychlost stlačení) a mezní skutečná deformace (stlačení). je schopnost prvku s dělící funkcí odolávat působení požáru pouze z jedné strany bez přenosu požáru na neexponovanou stranu v důsledku průniků plamenů nebo horkých plynů. Můžou způsobit vznícení neexponovaného povrchu, nebo jakéhokoliv materiálu ležícího v jeho blízkosti. Porušení kritéria nosnosti se považuje rovněž za porušení kritéria celistvosti. je schopnost konstrukčního prvku odolávat působení požáru pouze z jedné strany, bez přenosu požáru v důsledku významného přestupu tepla z exponované strany na neexponovanou stranu. Přestup má být omezen tak, aby se nevznítila ani neexponovaná strana, ani jakýkoliv materiál v její blízkosti. Prvek má rovněž vytvářet tepelnou bariéru, schopnou chránit osoby v její blízkosti. je schopnost konstrukčního prvku odolávat expozici pouze z jedné strany tak, aby se snížila pravděpodobnost přenosu požáru následkem prostupu významného sálavého tepla jak prvkem, tak i z neexponovaného povrchu prvku na sousední materiály. Prvek má také chránit osoby v jeho blízkosti. Prvek vyhovující kritériu I se hodnotí jako vyhovující i požadavku W po stejnou dobu. 108 Vydáno 11/2008

4 Mechanická odolnost M Samozavírání C Kouřotěsnost S Účinnost požárních ochran K je schopnost prvku odolat rázu, představujícímu případ, kdy konstrukční porušení jiného dílu při požáru způsobí náraz na posuzovaný prvek. je schopnost dveří případně jiných uzávěrů, nebo uzávěrových sestav se automaticky zavírat a tak uzavřít otvor. Uplatňuje se u prvků, které jsou běžně uzavřeny, a které se musí uzavřít automaticky po každém otevření. Lze je rovněž uplatnit u prvků běžně otevřených, které se musí zavřít v případě požáru a k mechanicky ovládaným prvkům, které se rovněž musí v případě požáru zavřít. je schopnost prvku snížit nebo vyloučit pronikání plynů nebo kouře z jedné strany prvku na druhou. je schopnost stěnových nebo stropních obkladů chránit po stanovenou dobu obložené materiály proti vznícení, uhelnatění a ostatním poškozením. Požární konstrukce, aby mohly být označeny a pro uživatele identifikovány podle charakteristik vlastností požární odolnosti, musí být podrobeny zkouškám požární odolnosti a na základě výsledků těchto zkoušek musí být provedena klasifikace takové konstrukce. Požární odolnost lze stanovit také výpočtem podle norem pro navrhování (Eurokódy) Zkoušení požární odolnosti a kouřotěsnosti Zkušební podmínky ČSN EN Zkoušení požární odolnosti - Část 1: Základní požadavky ČSN EN Zkoušení požární odolnosti - Část 2: Alternativní a doplňkové postupy ČSN EN Zkoušení požární odolnosti - Část 3: Ověřování charakteristik zkušebních pecí Požární dveře a požární uzávěry ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav - Část 1: Požární dveře a uzávěry otvorů ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav - Část 2: Vybavení požárních dveří ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav - Část 3: Kouřotěsné dveře a uzávěry otvorů Nenosné konstrukce ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 1: Stěny ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 2: Podhledy ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 3: Závěsové stěny - Celé sestavy ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 4: Závěsové stěny - Částečná sestava Zkušební normy připravované: ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 5: Zkoušky přibližující se skutečnému uspořádání pro fasády a závěsové stěny ČSN EN Zkoušení požární odolnosti nenosných prvků - Část 6: Systémy obvodových konstrukcí 109

5 Nosné konstrukce ČSN EN Zkoušení požární odolnosti nosných prvků - Část 1: Stěny ČSN EN Zkoušení požární odolnosti nosných prvků - Část 2: Stropy a střechy ČSN EN Zkoušení požární odolnosti nosných prvků - Část 3: Nosníky ČSN EN Zkoušení požární odolnosti nosných prvků - Část 4: Sloupy ČSN EN Zkoušení požární odolnosti nosných prvků - Část 5: Balkony a rampy ČSN EN Zkoušení požární odolnosti nosných prvků - Část 6: Schodiště Zvyšování požární odolnosti stavebních konstrukcí ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků - Část 2: Svislé ochranné membrány ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků - Část 3: Použitá ochrana betonových prvků ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků - Část 4: Použitá ochrana ocelových prvků ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků - Část 5: Použitá ochrana železobetonových prvků ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků - Část 6: Použitá ochrana betonem plněných ocelových sloupů ČSN P ENV Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků Část 7: Použitá ochrana dřevěných prvků ČSN EN Obklady - Stanovení požárně ochranné účinnosti Provozní instalace ČSN EN Zkoušení požární odolnosti provozních instalací - Část 1: Vzduchotechnická potrubí ČSN EN Zkoušení požární odolnosti provozních instalací - Část 2: Požární klapky ČSN EN Zkoušení požární odolnosti provozních instalací - Část 3: Těsnění prostupů ČSN EN Zkoušení požární odolnosti provozních instalací - Část 4: Těsnění spár ČSN EN Zkoušení požární odolnosti provozních instalací - Část 5: Instalační kanály a šachty ČSN EN Zkoušení požární odolnosti provozních instalací - Část 6: Zdvojené podlahy ČSN EN Zkoušení požární odolnosti provozních instalací - Část 7: Uzávěry pásových a kolejových technologických přepravních systémů ČSN EN Zkoušení požární odolnosti provozních instalací - Část 8: Potrubí pro odvod kouře ČSN EN Zkoušení požární odolnosti provozních instalací - Část 9: Potrubí pro odvod kouře ze samostatného úseku ČSN EN Zkoušení požární odolnosti provozních instalací - Část 10: Kouřové klapky ČSN EN Zkoušení požární odolnosti provozních instalací - Část 11: Požární ochranné systémy pro instalace Poznámka: ČSN Požární bezpečnost staveb. Požární odolnost stavebních konstrukcí. Tato hodnotová norma byla revidována a je v platnosti Klasifikace požární odolnosti Klasifikace se provádí podle klasifikačních norem ve vztahu na konkrétní druh konstrukce: Část 2: Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení Část 3: Klasifikace podle výsledků zkoušek požární odolnosti prvků běžných provozních instalací: požárně odolná potrubí a požární klapky Část 4: Klasifikace podle výsledků zkoušek požární odolnosti systémů pro řízení kouře Část 5: Klasifikace podle výsledků zkoušek střech vystavených působení vnějšího požáru 110 Vydáno 11/2008

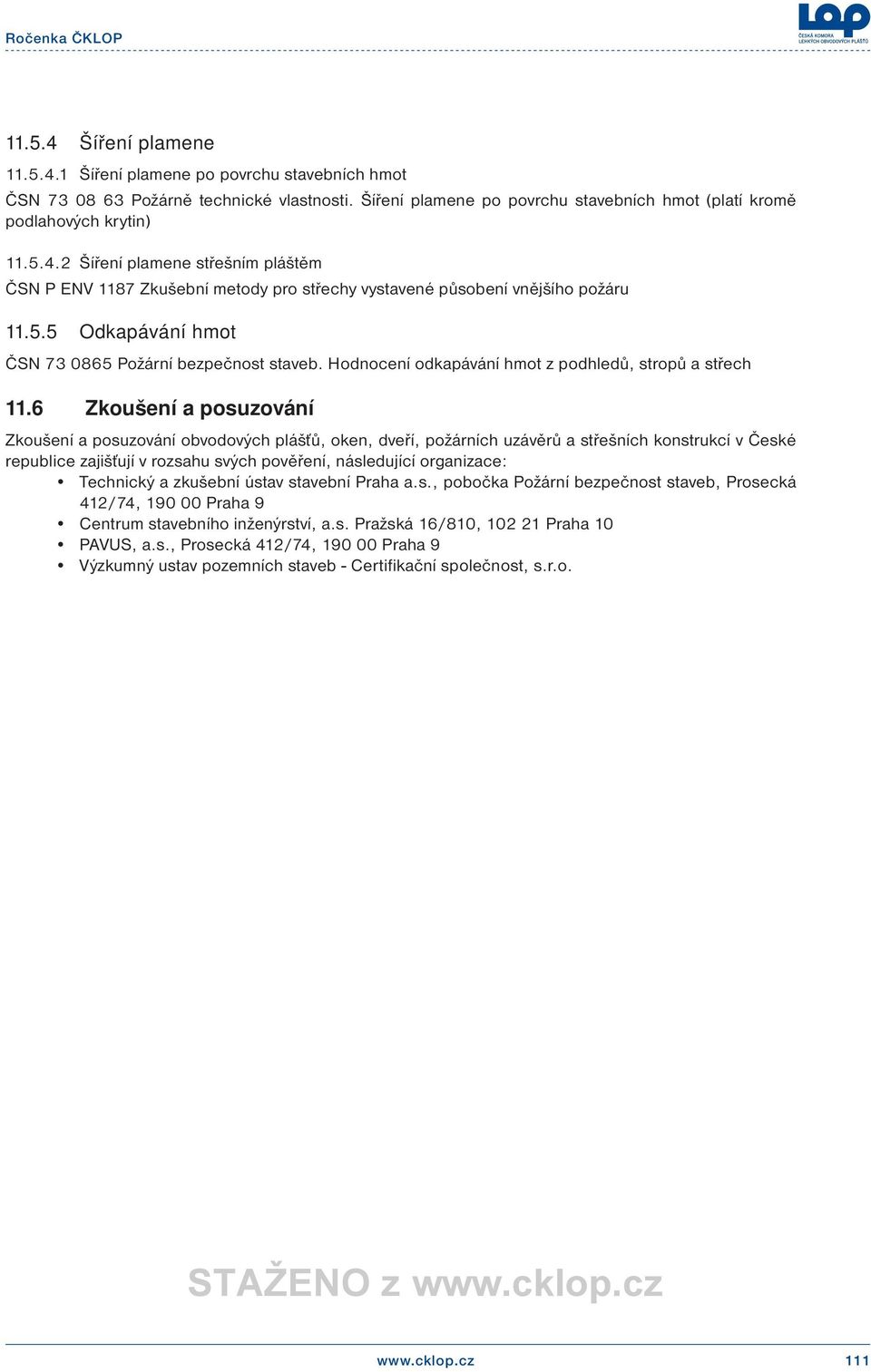

6 Šíření plamene Šíření plamene po povrchu stavebních hmot ČSN Požárně technické vlastnosti. Šíření plamene po povrchu stavebních hmot (platí kromě podlahových krytin) Šíření plamene střešním pláštěm ČSN P ENV 1187 Zkušební metody pro střechy vystavené působení vnějšího požáru Odkapávání hmot ČSN Požární bezpečnost staveb. Hodnocení odkapávání hmot z podhledů, stropů a střech 11.6 Zkoušení a posuzování Zkoušení a posuzování obvodových plášťů, oken, dveří, požárních uzávěrů a střešních konstrukcí v České republice zajišťují v rozsahu svých pověření, následující organizace: Technický a zkušební ústav stavební Praha a.s., pobočka Požární bezpečnost staveb, Prosecká 412/74, Praha 9 Centrum stavebního inženýrství, a.s. Pražská 16/810, Praha 10 PAVUS, a.s., Prosecká 412/74, Praha 9 Výzkumný ustav pozemních staveb - Certifikační společnost, s.r.o
