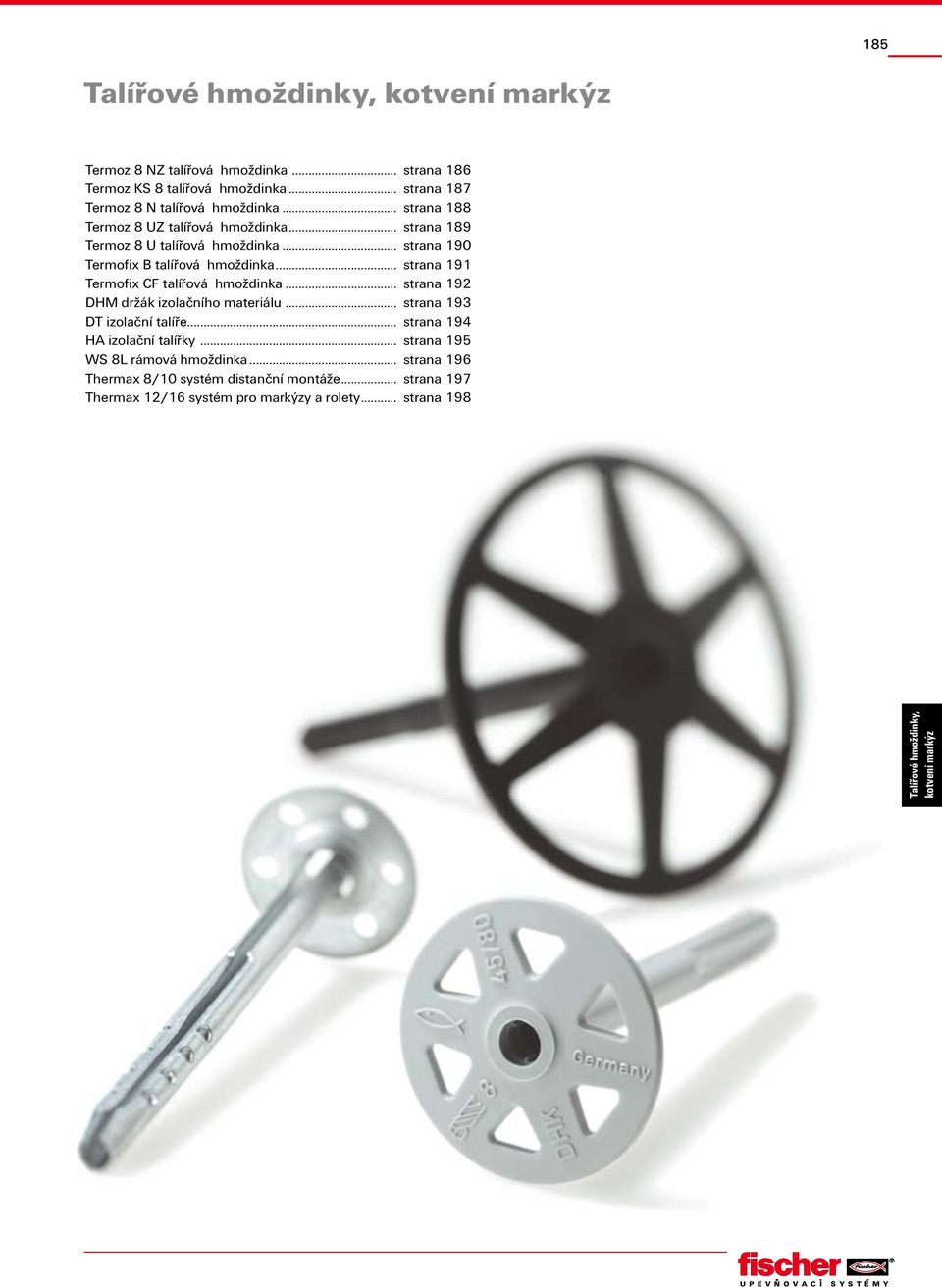

1 185 Termoz 8 NZ talířová hmoždinka... strana 186 Termoz KS 8 talířová hmoždinka... strana 187 Termoz 8 N talířová hmoždinka... strana 188 Termoz 8 UZ talířová hmoždinka... strana 189 Termoz 8 U talířová hmoždinka... strana 190 Termofix B talířová hmoždinka... strana 191 Termofix CF talířová hmoždinka... strana 192 DHM držák izolačního materiálu... strana 193 DT izolační talíře... strana 194 HA izolační talířky... strana 195 WS 8L rámová hmoždinka... strana 196 8/10 systém distanční montáže... strana /16 systém pro markýzy a rolety... strana 198 u p e v Ň O V a C Í S Y S T É M Y

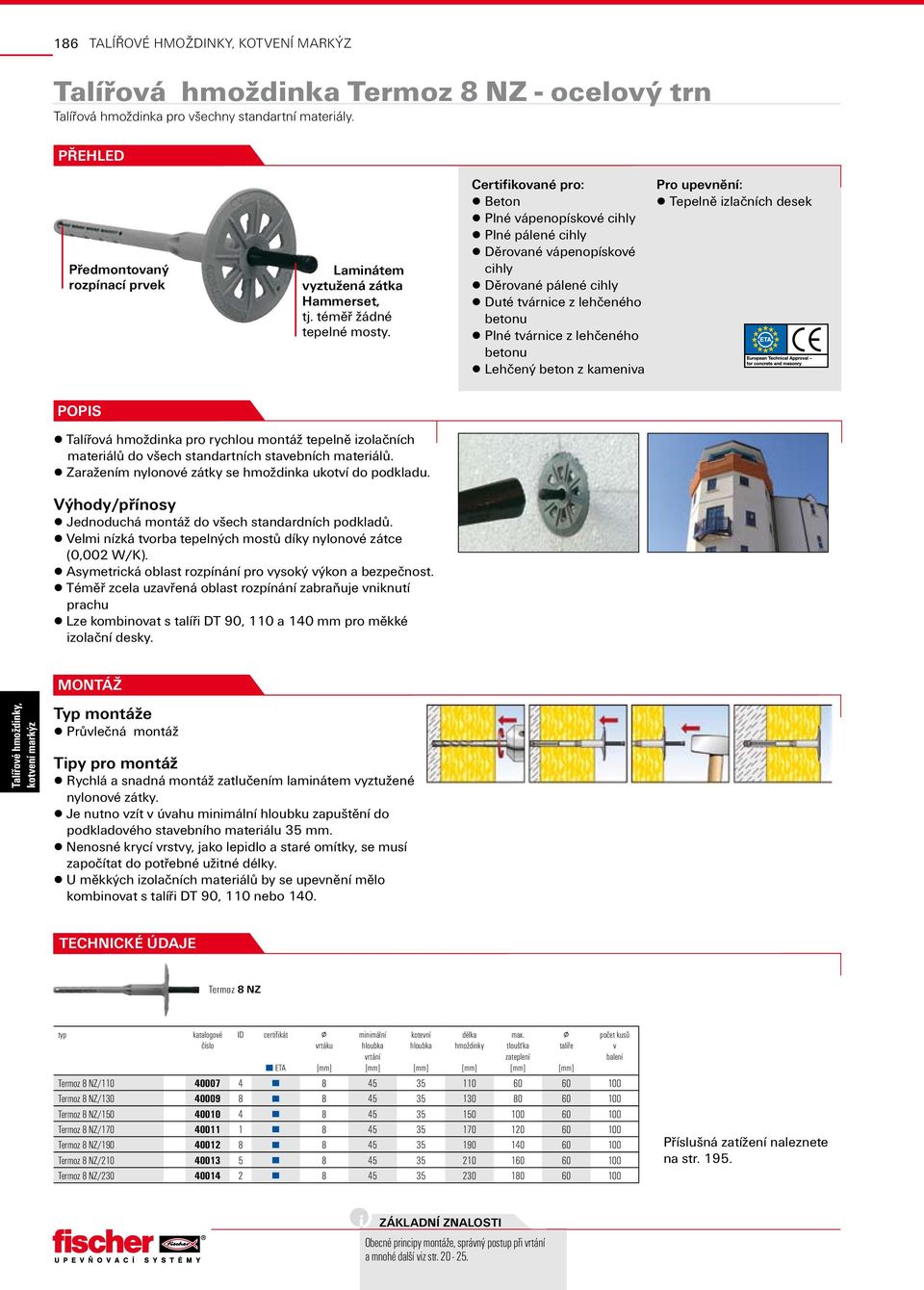

2 186 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Talířová hmoždinka Termoz 8 NZ - ocelový trn Talířová hmoždinka pro všechny standartní materiály. Předmontovaný rozpínací prvek Laminátem vyztužená zátka Hammerset, tj. téměř žádné tepelné mosty. Certifikované pro: Beton Plné vápenopískové Plné pálené Děrované pálené Duté tvárnice z lehčeného Plné tvárnice z lehčeného Lehčený beton z kameniva Tepelně izlačních desek Talířová hmoždinka pro rychlou montáž tepelně izolačních materiálů do všech standartních stavebních materiálů. Zaražením nylonové zátky se hmoždinka ukotví do podkladu. Jednoduchá montáž do všech standardních podkladů. Velmi nízká tvorba tepelných mostů díky nylonové zátce (0,002 W/K). Asymetrická oblast rozpínání pro vysoký výkon a bezpečnost. Téměř zcela uzavřená oblast rozpínání zabraňuje vniknutí prachu Lze kombinovat s talíři DT 90, 110 a 140 mm pro měkké izolační desky. Tipy pro montáž Rychlá a snadná montáž zatlučením laminátem vyztužené nylonové zátky. Je nutno vzít v úvahu minimální hloubku zapuštění do podkladového stavebního materiálu 35 mm. Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. U měkkých izolačních materiálů by se upevnění mělo kombinovat s talíři DT 90, 110 nebo 140. Termoz 8 NZ typ katalogové ID certifikát ETA vrtáku [mm] minimální vrtání [mm] kotevní [mm] délka hmoždinky [mm] max. tloušťka zateplení [mm] Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ talíře [mm] počet kusů v balení Příslušná zatížení naleznete na str základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

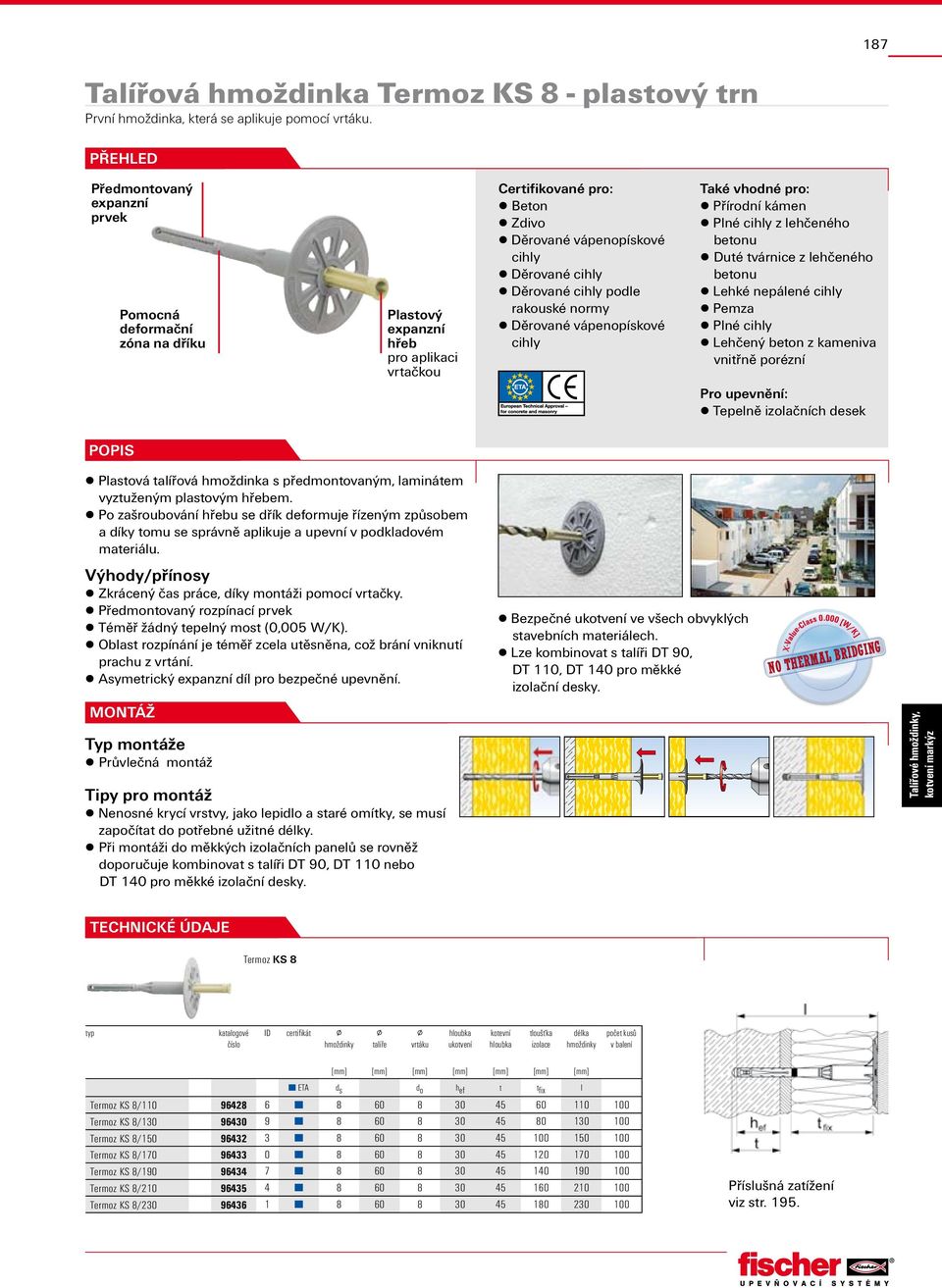

3 187 Talířová hmoždinka Termoz KS 8 - plastový trn První hmoždinka, která se aplikuje pomocí vrtáku. Předmontovaný expanzní prvek Pomocná deformační zóna na dříku Plastový expanzní hřeb pro aplikaci vrtačkou Certifikované pro: Beton Zdivo Děrované Děrované podle rakouské normy Také vhodné pro: Přírodní kámen Plné z lehčeného Duté tvárnice z lehčeného Lehké nepálené Pemza Plné Lehčený beton z kameniva vnitřně porézní Tepelně izolačních desek Plastová talířová hmoždinka s předmontovaným, laminátem vyztuženým plastovým hřebem. Po zašroubování hřebu se dřík deformuje řízeným způsobem a díky tomu se správně aplikuje a upevní v podkladovém materiálu. Zkrácený čas práce, díky montáži pomocí vrtačky. Předmontovaný rozpínací prvek Téměř žádný tepelný most (0,005 W/K). Oblast rozpínání je téměř zcela utěsněna, což brání vniknutí prachu z vrtání. Asymetrický expanzní díl pro bezpečné upevnění. Bezpečné ukotvení ve všech obvyklých stavebních materiálech. Lze kombinovat s talíři DT 90, DT 110, DT 140 pro měkké izolační desky. -Value-Class [W/K] NO THERMAL BRIDGING Tipy pro montáž Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. Při montáži do měkkých izolačních panelů se rovněž doporučuje kombinovat s talíři DT 90, DT 110 nebo DT 140 pro měkké izolační desky. Termoz KS 8 typ katalogové ID certifikát hmoždinky talíře vrtáku ukotvení kotevní tloušťka izolace délka hmoždinky počet kusů v balení [mm] [mm] [mm] [mm] [mm] [mm] [mm] ETA d s d o h ef t t fix l Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Příslušná zatížení viz str. 195.

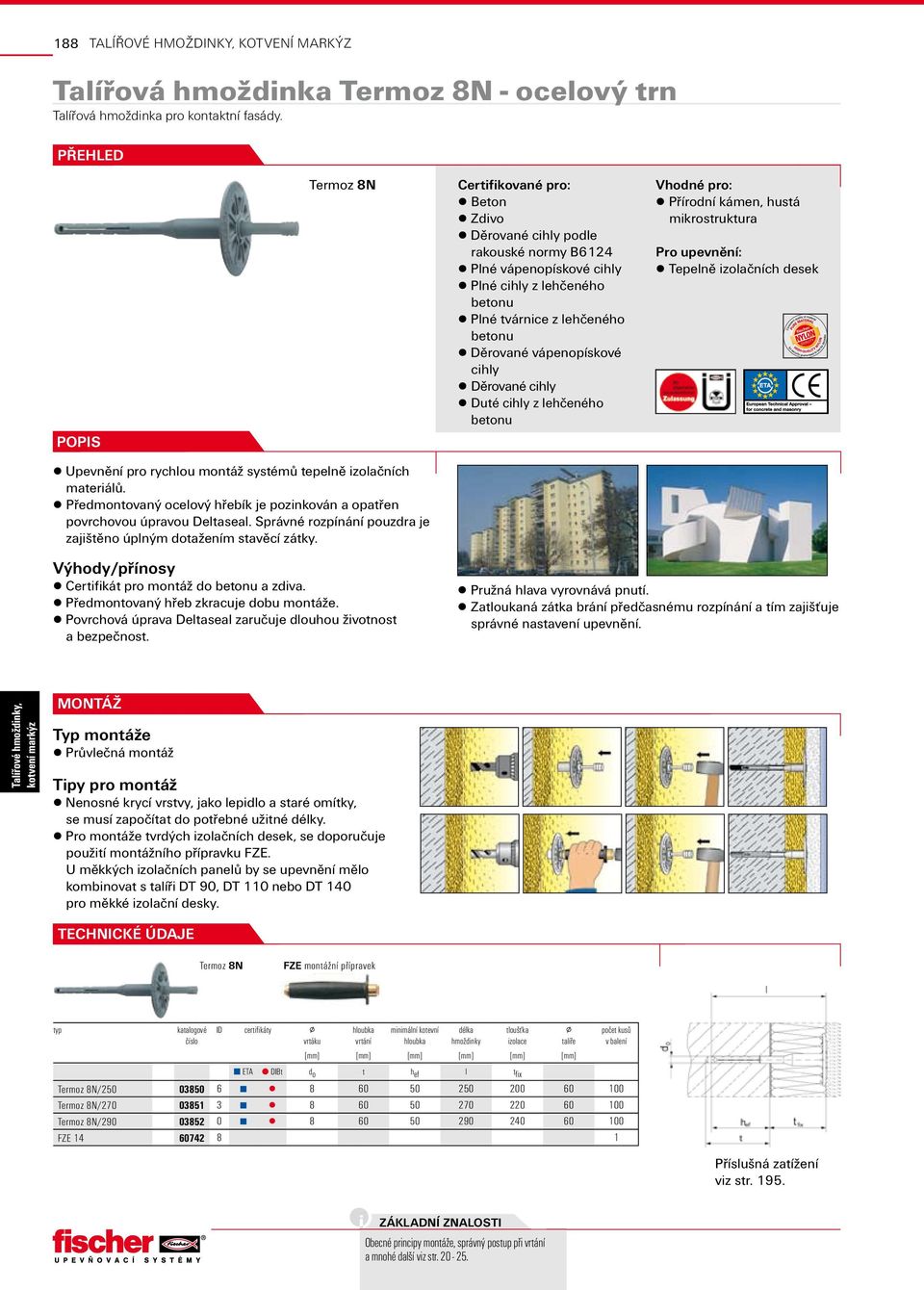

4 188 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Talířová hmoždinka Termoz 8N - ocelový trn Talířová hmoždinka pro kontaktní fasády. Termoz 8N Certifikované pro: Beton Zdivo Děrované podle rakouské normy B6124 Plné vápenopískové Plné z lehčeného Plné tvárnice z lehčeného Děrované Duté z lehčeného Vhodné pro: Přírodní kámen, hustá mikrostruktura Tepelně izolačních desek Upevnění pro rychlou montáž systémů tepelně izolačních materiálů. Předmontovaný ocelový hřebík je pozinkován a opatřen povrchovou úpravou Deltaseal. Správné rozpínání pouzdra je zajištěno úplným dotažením stavěcí zátky. Certifikát pro montáž do a zdiva. Předmontovaný hřeb zkracuje dobu montáže. Povrchová úprava Deltaseal zaručuje dlouhou životnost a bezpečnost. Pružná hlava vyrovnává pnutí. Zatloukaná zátka brání předčasnému rozpínání a tím zajišťuje správné nastavení upevnění. Tipy pro montáž Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. Pro montáže tvrdých izolačních desek, se doporučuje použití montážního přípravku FZE. U měkkých izolačních panelů by se upevnění mělo kombinovat s talíři DT 90, DT 110 nebo DT 140 pro měkké izolační desky. Termoz 8N FZE montážní přípravek typ katalogové ID certifikáty vrtáku vrtání minimální kotevní délka hmoždinky tloušťka izolace talíře počet kusů v balení [mm] [mm] [mm] [mm] [mm] [mm] ETA DIBt d o t h ef l t fix Termoz 8N/ Termoz 8N/ Termoz 8N/ FZE Příslušná zatížení viz str základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

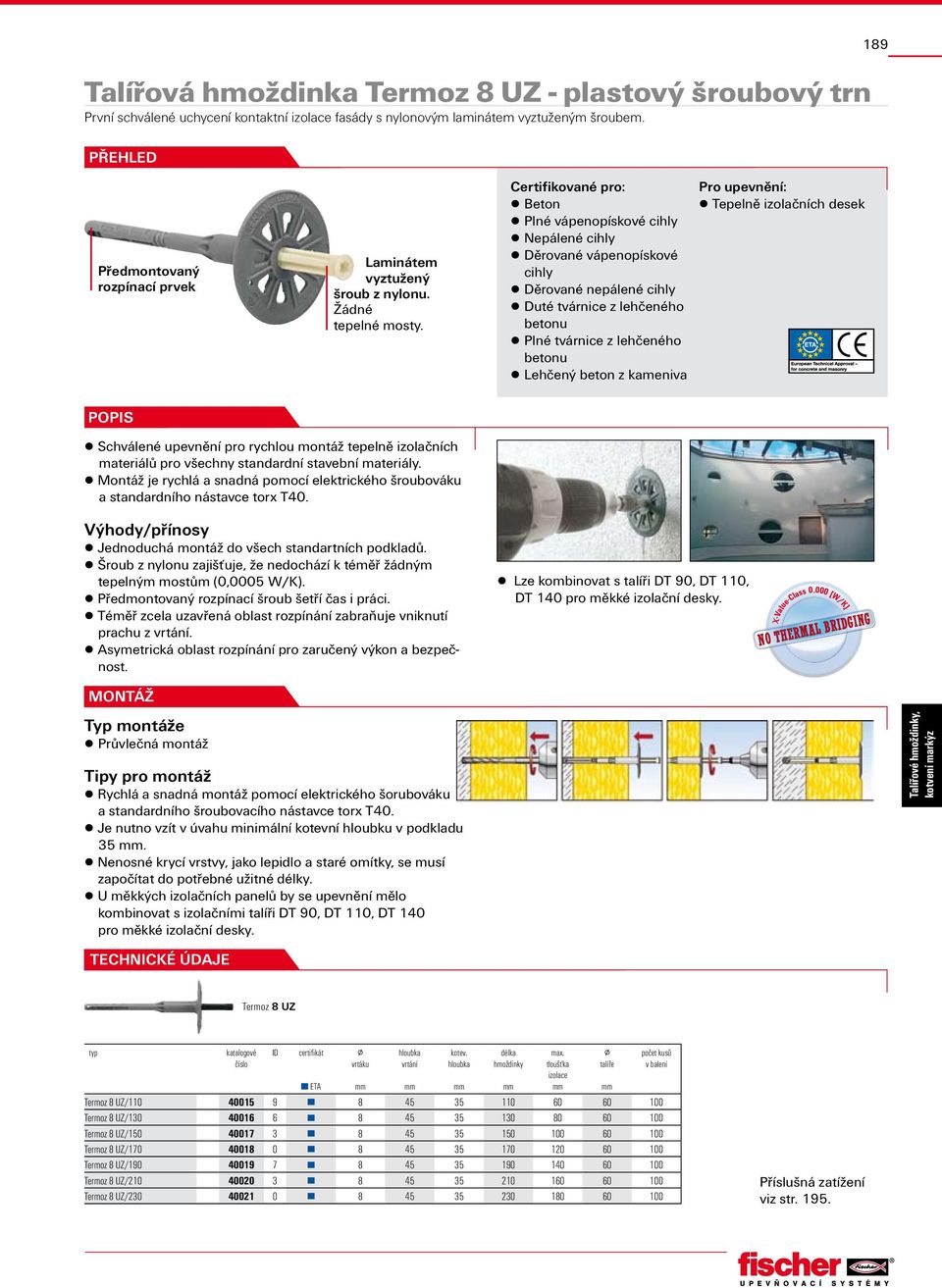

5 Talířová hmoždinka Termoz 8 UZ - plastový šroubový trn První schválené uchycení kontaktní izolace fasády s nylonovým laminátem vyztuženým šroubem. 189 Předmontovaný rozpínací prvek Laminátem vyztužený šroub z nylonu. Žádné tepelné mosty. Certifikované pro: Beton Plné vápenopískové Nepálené Děrované nepálené Duté tvárnice z lehčeného Plné tvárnice z lehčeného Lehčený beton z kameniva Tepelně izolačních desek Schválené upevnění pro rychlou montáž tepelně izolačních materiálů pro všechny standardní stavební materiály. Montáž je rychlá a snadná pomocí elektrického šroubováku a standardního nástavce torx T40. Jednoduchá montáž do všech standartních podkladů. Šroub z nylonu zajišťuje, že nedochází k téměř žádným tepelným mostům (0,0005 W/K). Předmontovaný rozpínací šroub šetří čas i práci. Téměř zcela uzavřená oblast rozpínání zabraňuje vniknutí prachu z vrtání. Asymetrická oblast rozpínání pro zaručený výkon a bezpečnost. Lze kombinovat s talíři DT 90, DT 110, DT 140 pro měkké izolační desky. -Value-Class [W/K] NO THERMAL BRIDGING Tipy pro montáž Rychlá a snadná montáž pomocí elektrického šorubováku a standardního šroubovacího nástavce torx T40. Je nutno vzít v úvahu minimální kotevní hloubku v podkladu 35 mm. Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. U měkkých izolačních panelů by se upevnění mělo kombinovat s izolačními talíři DT 90, DT 110, DT 140 pro měkké izolační desky. Termoz 8 UZ typ katalogové ID certifikát ETA vrtáku mm vrtání mm kotev. mm délka hmoždinky Termoz 8 UZ/ Termoz 8 UZ/ Termoz 8 UZ/ Termoz 8 UZ/ Termoz 8 UZ/ Termoz 8 UZ/ Termoz 8 UZ/ mm max. tloušťka izolace mm talíře mm počet kusů v balení Příslušná zatížení viz str. 195.

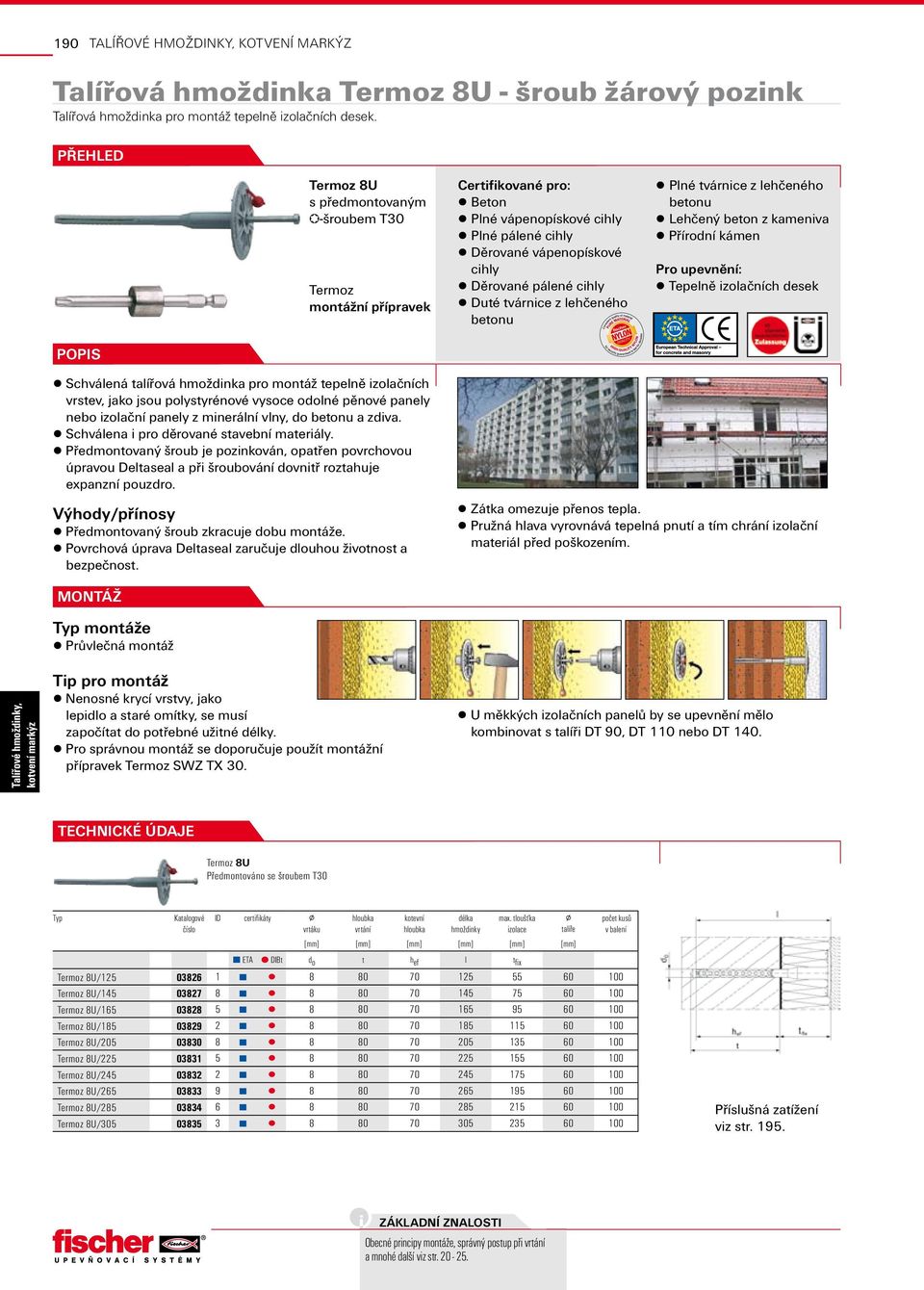

6 190 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Talířová hmoždinka Termoz 8U - šroub žárový pozink Talířová hmoždinka pro montáž tepelně izolačních desek. Termoz 8U s předmontovaným -šroubem T30 Termoz montážní přípravek Certifikované pro: Beton Plné vápenopískové Plné pálené Děrované pálené Duté tvárnice z lehčeného Plné tvárnice z lehčeného Lehčený beton z kameniva Přírodní kámen Tepelně izolačních desek Schválená talířová hmoždinka pro montáž tepelně izolačních vrstev, jako jsou polystyrénové vysoce odolné pěnové panely nebo izolační panely z minerální vlny, do a zdiva. Schválena i pro děrované stavební materiály. Předmontovaný šroub je pozinkován, opatřen povrchovou úpravou Deltaseal a při šroubování dovnitř roztahuje expanzní pouzdro. Předmontovaný šroub zkracuje dobu montáže. Povrchová úprava Deltaseal zaručuje dlouhou životnost a bezpečnost. Zátka omezuje přenos tepla. Pružná hlava vyrovnává tepelná pnutí a tím chrání izolační materiál před poškozením. Tip pro montáž Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. Pro správnou montáž se doporučuje použít montážní přípravek Termoz SWZ TX 30. U měkkých izolačních panelů by se upevnění mělo kombinovat s talíři DT 90, DT 110 nebo DT 140. Termoz 8U Předmontováno se šroubem T30 Typ Katalogové ID certifikáty vrtáku vrtání kotevní délka hmoždinky max. tloušťka izolace talíře počet kusů v balení [mm] [mm] [mm] [mm] [mm] [mm] ETA DIBt d o t h ef l t fix Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Termoz 8U/ Příslušná zatížení viz str základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

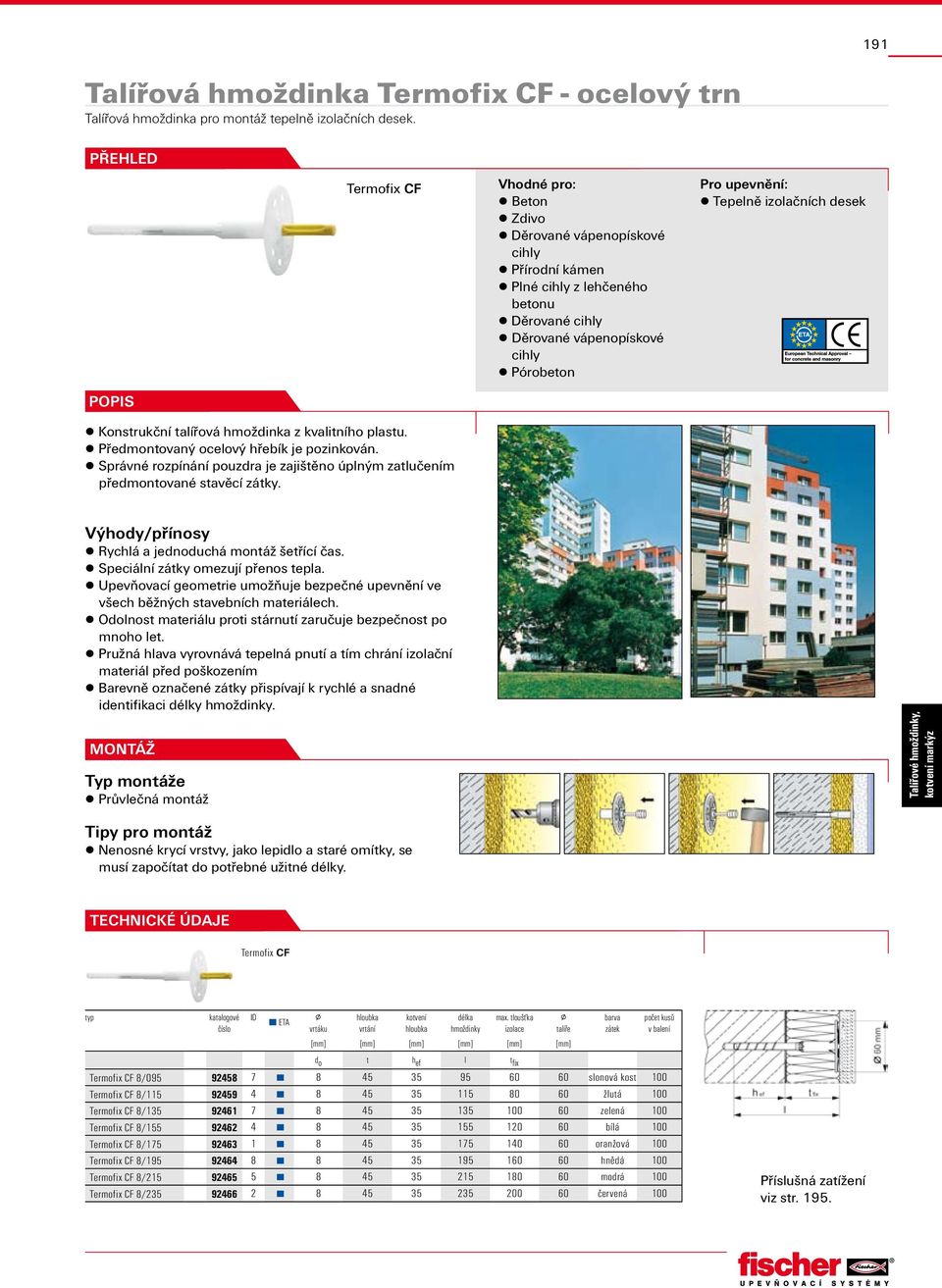

7 191 Talířová hmoždinka Termofix CF - ocelový trn Talířová hmoždinka pro montáž tepelně izolačních desek. Termofix CF Vhodné pro: Beton Zdivo Přírodní kámen Plné z lehčeného Děrované Pórobeton Tepelně izolačních desek Konstrukční talířová hmoždinka z kvalitního plastu. Předmontovaný ocelový hřebík je pozinkován. Správné rozpínání pouzdra je zajištěno úplným zatlučením předmontované stavěcí zátky. Rychlá a jednoduchá montáž šetřící čas. Speciální zátky omezují přenos tepla. Upevňovací geometrie umožňuje bezpečné upevnění ve všech běžných stavebních materiálech. Odolnost materiálu proti stárnutí zaručuje bezpečnost po mnoho let. Pružná hlava vyrovnává tepelná pnutí a tím chrání izolační materiál před poškozením Barevně označené zátky přispívají k rychlé a snadné identifikaci délky hmoždinky. Tipy pro montáž Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. Termofix CF typ katalogové ID ETA vrtáku vrtání kotvení délka hmoždinky max. tloušťka izolace talíře barva zátek počet kusů v balení [mm] [mm] [mm] [mm] [mm] [mm] d o t h ef l t fix Termofix CF 8/ slonová kost 100 Termofix CF 8/ žlutá 100 Termofix CF 8/ zelená 100 Termofix CF 8/ bílá 100 Termofix CF 8/ oranžová 100 Termofix CF 8/ hnědá 100 Termofix CF 8/ modrá 100 Termofix CF 8/ červená 100 Příslušná zatížení viz str. 195.

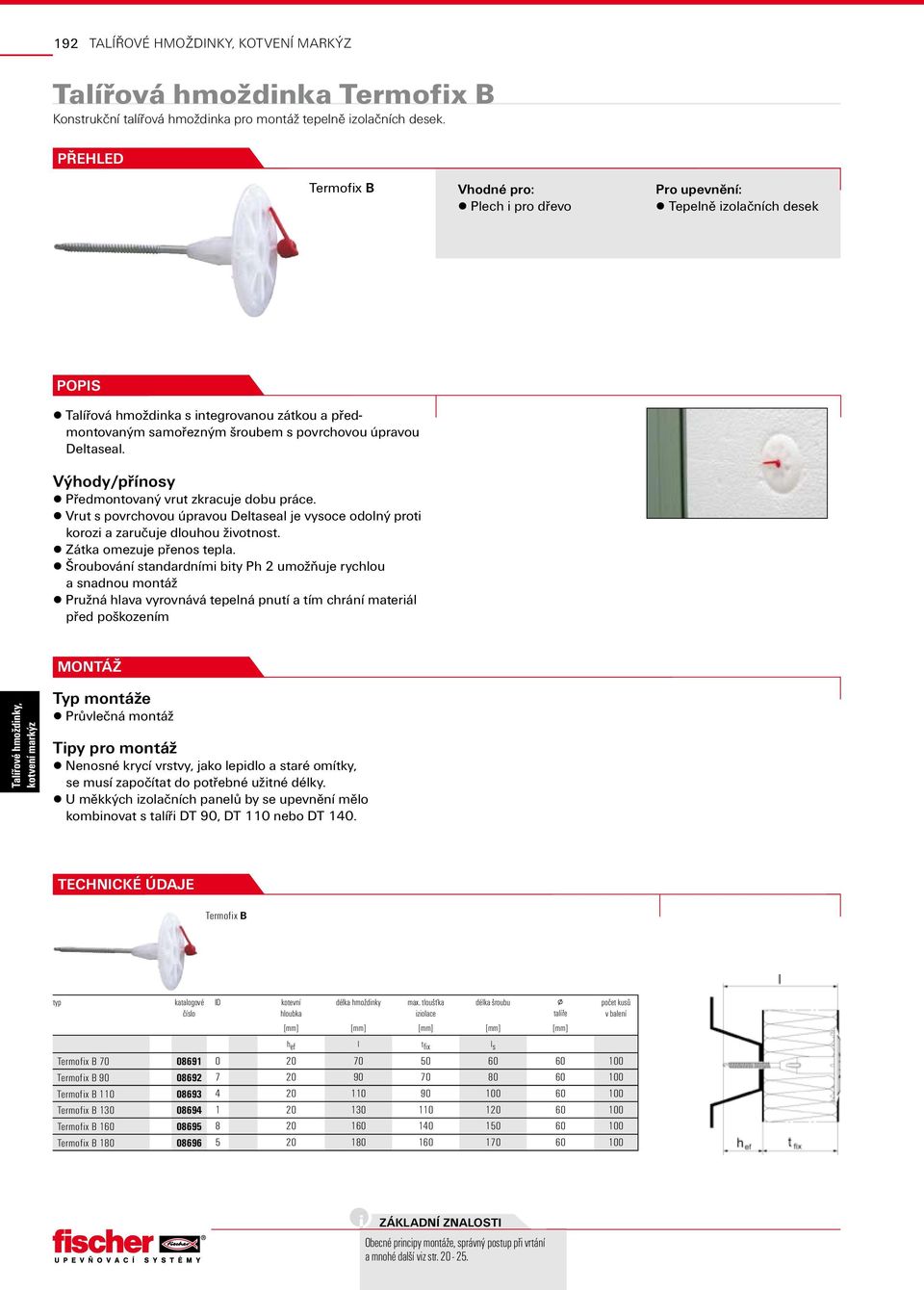

8 192 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Talířová hmoždinka Termofix B Konstrukční talířová hmoždinka pro montáž tepelně izolačních desek. Termofix B Vhodné pro: Plech i pro dřevo Tepelně izolačních desek Talířová hmoždinka s integrovanou zátkou a předmontovaným samořezným šroubem s povrchovou úpravou Deltaseal. Předmontovaný vrut zkracuje dobu práce. Vrut s povrchovou úpravou Deltaseal je vysoce odolný proti korozi a zaručuje dlouhou životnost. Zátka omezuje přenos tepla. Šroubování standardními bity Ph 2 umožňuje rychlou a snadnou montáž Pružná hlava vyrovnává tepelná pnutí a tím chrání materiál před poškozením Tipy pro montáž Nenosné krycí vrstvy, jako lepidlo a staré omítky, se musí započítat do potřebné užitné délky. U měkkých izolačních panelů by se upevnění mělo kombinovat s talíři DT 90, DT 110 nebo DT 140. Termofix B typ katalogové ID kotevní délka hmoždinky max. tloušťka iziolace délka šroubu talíře počet kusů v balení [mm] [mm] [mm] [mm] [mm] h ef l t fix l s Termofix B Termofix B Termofix B Termofix B Termofix B Termofix B základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

9 193 Držák izolačního materiálu DHM DHM kovový držák izolačního materiálu ø talíře 35 mm DTM 80 kovový talířový držák izolačního materiálu ø talíře 85 mm, otvor 14 mm Vhodné pro: beton přírodní kámen s hutnou strukt. plné plné vápenopískové plné tvárnice z lehkého pórobeton příčně děrované děrované vápenopísk. K upevnění prvků: Měkké a tlakově odolné izolační materiály, např. skelná a minerální vlna polystyren (tvrdý polystyren Styropor ) desky z tvrdé PU pěny sklo Foamglas lehké stavební panely z dřevité vlny kokosové rohože korkové desky Držák izolačního materiálu zhotovený z pozinkované oceli válcované na Sendzimirově stolici resp. z nerezové oceli A2. Stabilní osvědčený lemovaný spoj mezi dříkem a talířem. Při zarážení se pružinová ocel rozepne po celé délce dříku a přítlačným tlakem drží na stěně vrtaného otvoru. Verze z ušlechtilé oceli A2 pro aplikace ve vlhkém a venkovním prostředí. Snadná a rychlá montáž zaražením snižuje pracovní náročnost a náklady. Nejsou potřeba žádné dodatečné šrouby nebo hřebíky. Je vhodný i na spodní strany stropů. Protipožární odolnost dle DIN 4102 (třída A1). Znalecký posudek protipožární ochrany pro pozinkované provedení a hloubku ukotvení hef > 40 mm. průvlečná montáž Montážní tipy Do póro lze usadit bez předvrtání. K upevnění v měkkých izolačních materiálech vhodné v kombinaci s talířovým držákem izolačního materiálu DTM 80. TechniCKÉ ÚDAJE typ katalogové ID vrtáku min. vrtané díry při průvlečné montáži min. kotevní délka hmoždinky max. užitná délka počet kusů v balení d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] DHM 30 1) DHM 60 1) DHM 90 1) DHM 120 1) DHM 150 1) DHM 30 A2 1) DHM 60 A2 1) DHM 90 A2 1) DHM 120 A2 1) DHM 150 A2 1) DTM DTM 80 A zatížení Doporučená zatížení F rec [kn] (zahrnující koeficient bezpečnosti 4) beton B 15 0,25 plná cihla Mz 12 0,25 Vápenopísková cihla KS 12 0,25 Pórobeton G2 (bez předvrtání) 0,10 1) Do póro (plyno) G2/G4 se hmoždinka zaráží bez předvrtání. typ katalogové ID průměr barva počet kusů počet kusů D [mm] v kartonu v balení DHM ADK-W bílá DHM ADK-GR šedá DHM ADK-G žlutá DHM ADK krytka

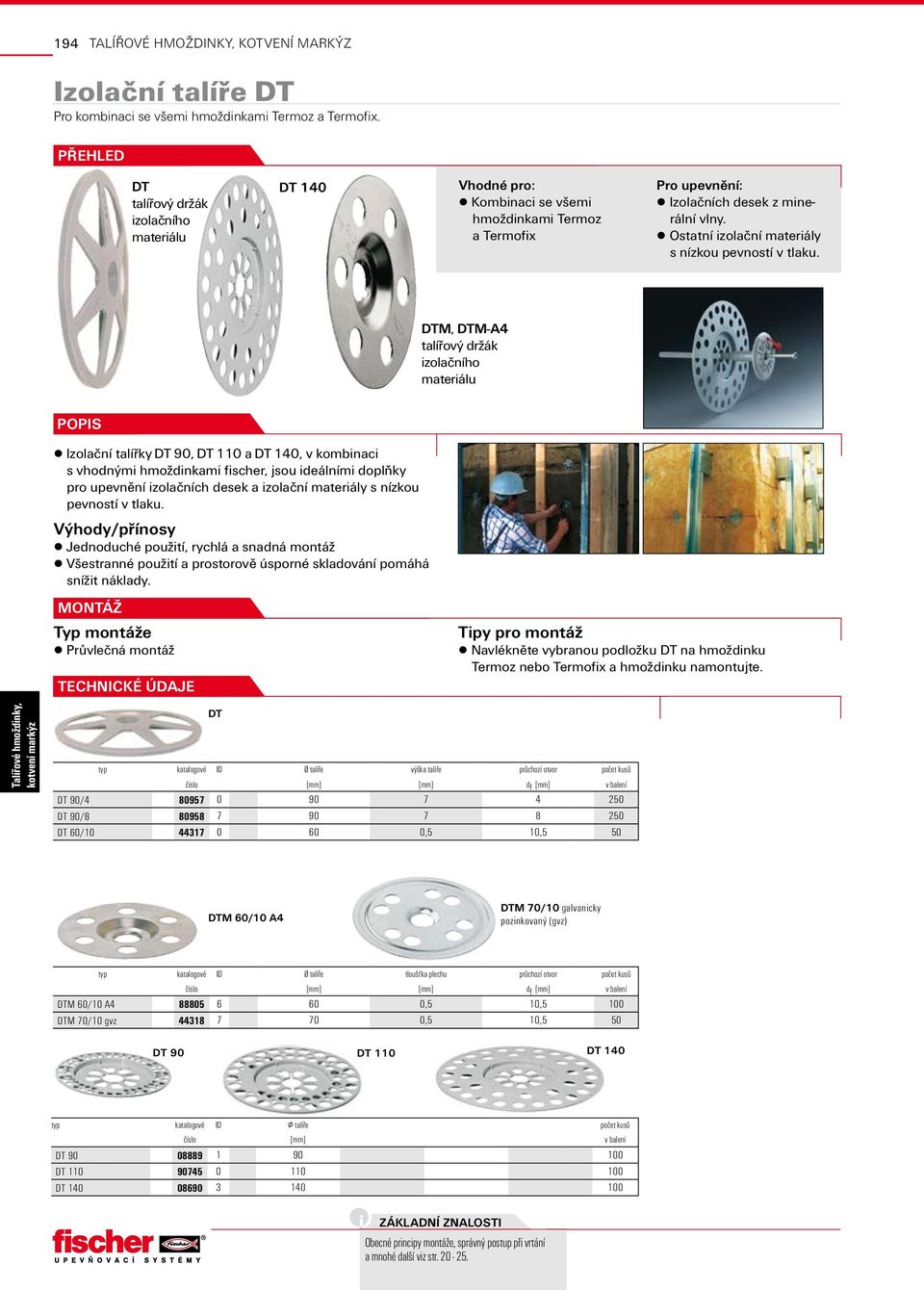

10 194 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Izolační talíře DT Pro kombinaci se všemi hmoždinkami Termoz a Termofix. DT talířový držák izolačního materiálu DT 140 Vhodné pro: Kombinaci se všemi hmoždinkami Termoz a Termofix Izolačních desek z minerální vlny. Ostatní izolační materiály s nízkou pevností v tlaku. DTM, DTM-A4 talířový držák izolačního materiálu Izolační talířky DT 90, DT 110 a DT 140, v kombinaci s vhodnými hmoždinkami fischer, jsou ideálními doplňky pro upevnění izolačních desek a izolační materiály s nízkou pevností v tlaku. Jednoduché použití, rychlá a snadná montáž Všestranné použití a prostorově úsporné skladování pomáhá snížit náklady. Tipy pro montáž Navlékněte vybranou podložku DT na hmoždinku Termoz nebo Termofix a hmoždinku namontujte. DT typ katalogové ID Ø talíře výška talíře průchozí otvor počet kusů [mm] [mm] d f [mm] v balení DT 90/ DT 90/ DT 60/ ,5 10,5 50 DTM 60/10 A4 DTM 70/10 galvanicky pozinkovaný (gvz) typ katalogové ID Ø talíře tloušťka plechu průchozí otvor počet kusů [mm] [mm] d f [mm] v balení DTM 60/10 A ,5 10,5 100 DTM 70/10 gvz ,5 10,5 50 DT 90 DT 110 DT 140 typ katalogové ID talíře počet kusů [mm] v balení DT DT DT základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

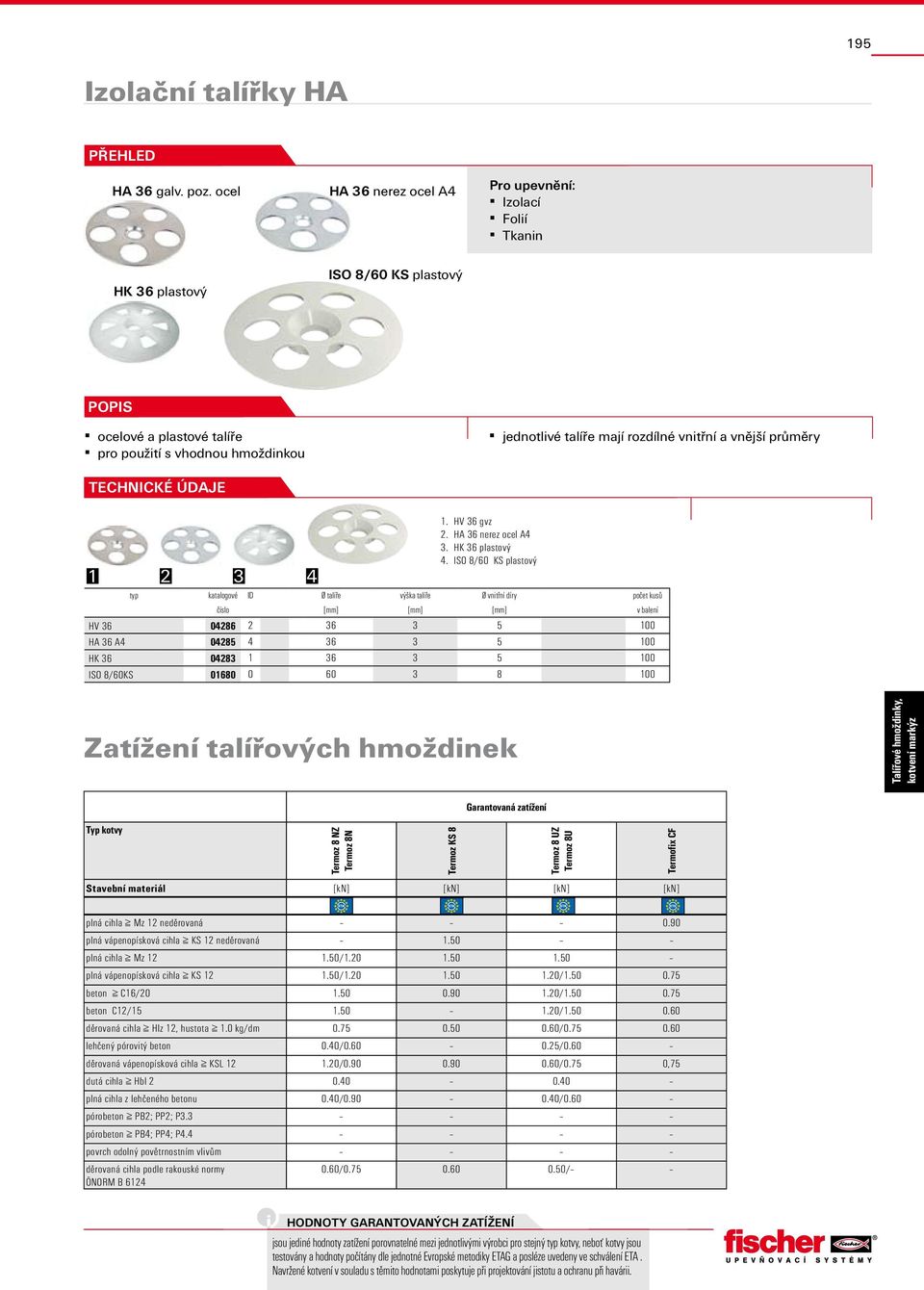

11 195 Izolační talířky HA přehled HA 36 galv. poz. ocel HA 36 nerez ocel A4 Izolací Folií Tkanin HK 36 plastový ISO 8/60 KS plastový popis ocelové a plastové talíře pro použití s vhodnou hmoždinkou jednotlivé talíře mají rozdílné vnitřní a vnější průměry technické údaje HV 36 gvz 2. HA 36 nerez ocel A4 3. HK 36 plastový 4. ISO 8/60 KS plastový typ katalogové ID Ø talíře výška talíře Ø vnitřní díry počet kusů [mm] [mm] [mm] v balení HV HA 36 A HK ISO 8/60KS Zatížení talířových hmoždinek Garantovaná zatížení Typ kotvy Termoz 8 NZ Termoz 8N Termoz KS 8 Termoz 8 UZ Termoz 8U Termofix CF Stavební materiál [kn] [kn] [kn] [kn] plná cihla Mz 12 neděrovaná 0.90 plná vápenopísková cihla KS 12 neděrovaná 1.50 plná cihla Mz / plná vápenopísková cihla KS / / beton C16/ / beton C12/ / děrovaná cihla Hlz 12, hustota 1.0 kg/dm / lehčený pórovitý beton 0.40/ /0.60 děrovaná vápenopísková cihla KSL / /0.75 0,75 dutá cihla Hbl plná cihla z lehčeného 0.40/ /0.60 pórobeton PB2; PP2; P3.3 pórobeton PB4; PP4; P4.4 povrch odolný povětrnostním vlivům děrovaná cihla podle rakouské normy ÖNORM B / / Hodnoty garantovaných zatížení jsou jediné hodnoty zatížení porovnatelné mezi jednotlivými výrobci pro stejný typ kotvy, neboť kotvy jsou testovány a hodnoty počítány dle jednotné Evropské metodiky ETAG a posléze uvedeny ve schválení ETA. Navržené kotvení v souladu s těmito hodnotami poskytuje při projektování jistotu a ochranu při havárii.

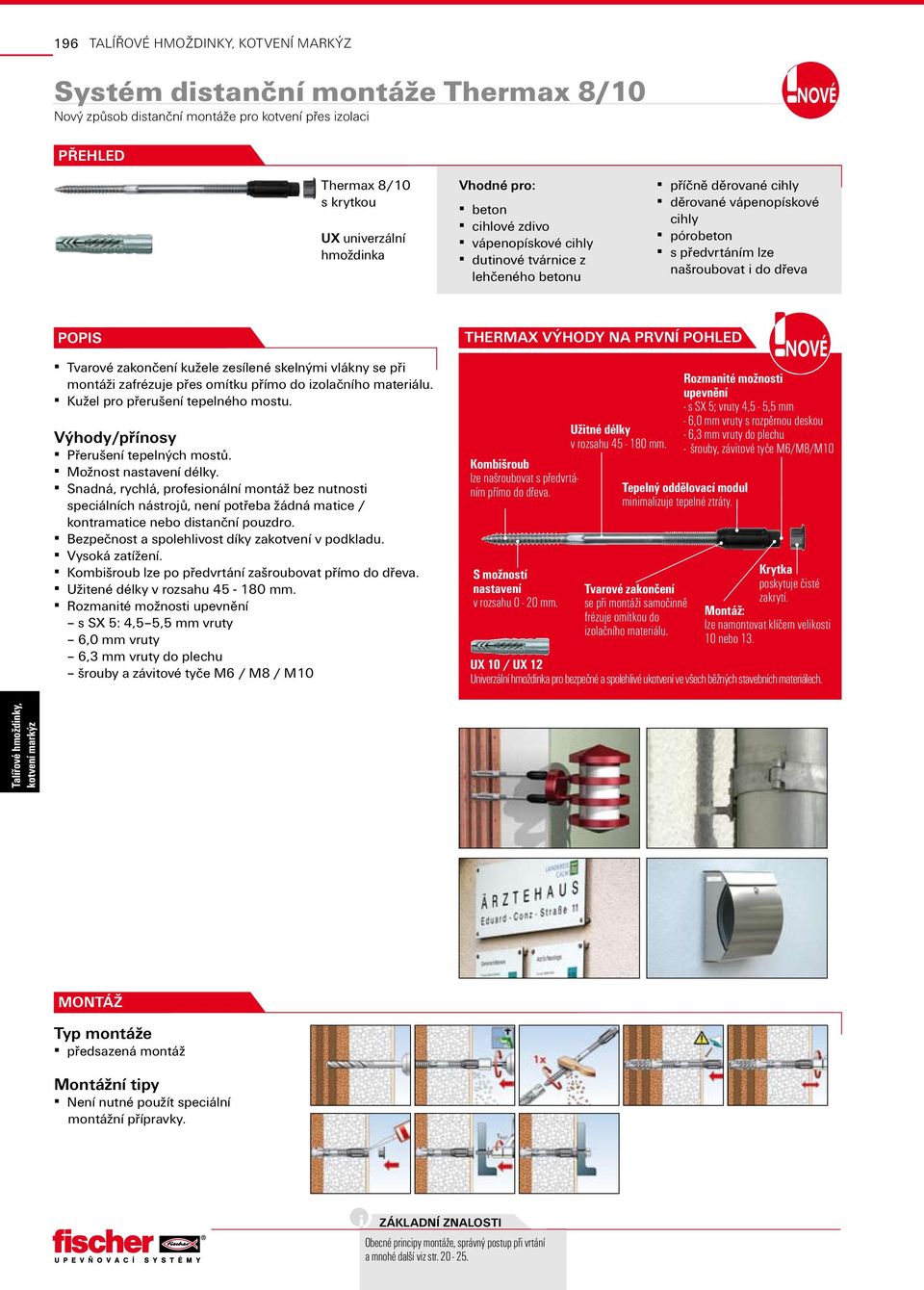

12 196 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Systém distanční montáže 8/10 Nový způsob distanční montáže pro kotvení přes izolaci 8/10 s krytkou UX univerzální hmoždinka Vhodné pro: beton cihlové zdivo vápenopískové dutinové tvárnice z lehčeného příčně děrované děrované vápenopískové pórobeton s předvrtáním lze našroubovat i do dřeva Tvarové zakončení kužele zesílené skelnými vlákny se při montáži zafrézuje přes omítku přímo do izolačního materiálu. Kužel pro přerušení tepelného mostu. Přerušení tepelných mostů. Možnost nastavení délky. Snadná, rychlá, profesionální montáž bez nutnosti speciálních nástrojů, není potřeba žádná matice / kontramatice nebo distanční pouzdro. Bezpečnost a spolehlivost díky zakotvení v podkladu. Vysoká zatížení. Kombišroub lze po předvrtání zašroubovat přímo do dřeva. Užitené délky v rozsahu mm. Rozmanité možnosti upevnění s SX 5: 4,5 5,5 mm vruty 6,0 mm vruty 6,3 mm vruty do plechu šrouby a závitové tyče M6 / M8 / M10 THERMAX výhody na první pohled Kombišroub lze našroubovat s předvrtáním přímo do dřeva. S možností nastavení v rozsahu 0-20 mm. Užitné délky v rozsahu mm. Tepelný oddělovací modul minimalizuje tepelné ztráty. Tvarové zakončení se při montáži samočinně frézuje omítkou do izolačního materiálu. Rozmanité možnosti upevnění - s SX 5; vruty 4,5-5,5 mm - 6,0 mm vruty s rozpěrnou deskou - 6,3 mm vruty do plechu - šrouby, závitové tyče M6/M8/M10 Krytka poskytuje čisté zakrytí. Montáž: lze namontovat klíčem velikosti 10 nebo 13. UX 10 / UX 12 Univerzální hmoždinka pro bezpečné a spolehlivé ukotvení ve všech běžných stavebních materiálech. montáž předsazená montáž Montážní tipy Není nutné použít speciální montážní přípravky. základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

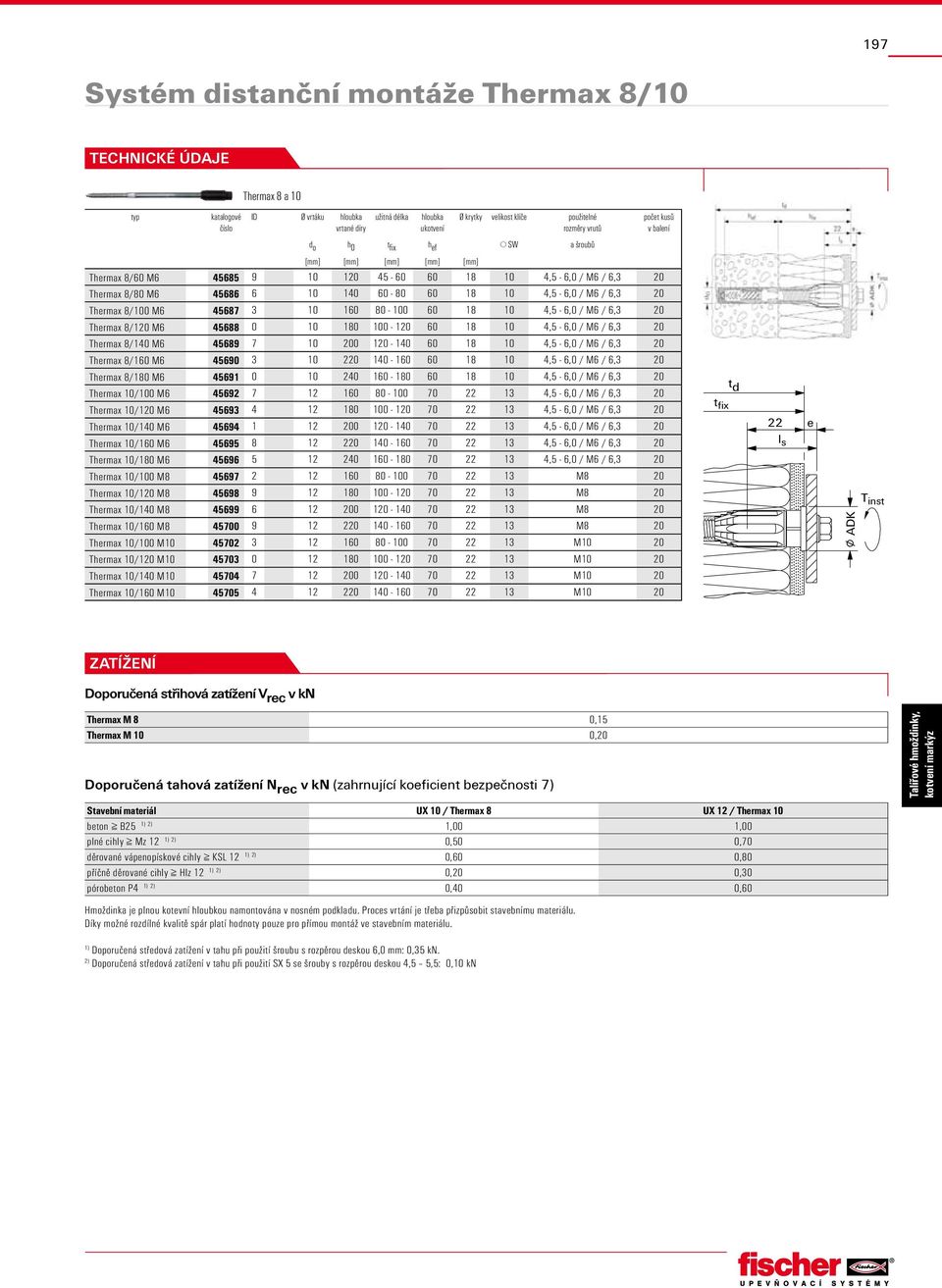

13 197 Systém distanční montáže 8/10 typ katalogové 8 a 10 ID Ø vrtáku vrtané díry užitná délka ukotvení Ø krytky velikost klíče použitelné rozměry vrutů d o h 0 t fix h ef SW a šroubů [mm] [mm] [mm] [mm] [mm] 8/60 M ,5-6,0 / M6 / 6,3 20 8/80 M ,5-6,0 / M6 / 6,3 20 8/100 M ,5-6,0 / M6 / 6,3 20 8/120 M ,5-6,0 / M6 / 6,3 20 8/140 M ,5-6,0 / M6 / 6,3 20 8/160 M ,5-6,0 / M6 / 6,3 20 8/180 M ,5-6,0 / M6 / 6,3 20 t d t 10/100 M ,5-6,0 / M6 / 6,3 20 d h 10/120 M ,5-6,0 / M6 ef t / 6,3 20 fix 10/140 M ,5-6,0 / M6 / 6, /160 M ,5-6,0 / M6 / 6, /180 M ,5-6,0 / M6 / 6, /100 M M /120 M M /140 M M /160 M M /100 M M /120 M M /140 M M /160 M M10 20 d0 počet kusů v balení 22 e l s ADK T inst ZATÍŽENÍ Doporučená střihová zatížení V rec v kn M 8 0,15 M 10 0,20 Doporučená tahová zatížení N rec v kn (zahrnující koeficient bezpečnosti 7) Stavební materiál UX 10 / 8 UX 12 / 10 beton B25 1) 2) 1,00 1,00 plné Mz 12 1) 2) 0,50 0,70 děrované vápenopískové KSL 12 1) 2) 0,60 0,80 příčně děrované Hlz 12 1) 2) 0,20 0,30 pórobeton P4 1) 2) 0,40 0,60 Hmoždinka je plnou kotevní hloubkou namontována v nosném podkladu. Proces vrtání je třeba přizpůsobit stavebnímu materiálu. Díky možné rozdílné kvalitě spár platí hodnoty pouze pro přímou montáž ve stavebním materiálu. 1) Doporučená středová zatížení v tahu při použití šroubu s rozpěrou deskou 6,0 mm: 0,35 kn. 2) Doporučená středová zatížení v tahu při použití SX 5 se šrouby s rozpěrou deskou 4,5 5,5: 0,10 kn

14 198 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ Upevňovací systém 12/16 pro markýzy a rolety Nový typ montáže bez tepelných mostů. Vhodné pro: Beton bez trhlin Plné vápenopískové Duté tvárnice z lehčeného Děrované Pórobeton Montáž markýz a rolet přes tepelnou izolaci Samořezný laminátem vyztužený kužel se při montáži provrtává omítkou do izolace. Tepelná bariéra (kotvení bez tepelných mostů) Velice variabilní nastavení Úsporné a profesionální řešení Jednoduchá a rychlá montáž bez speciálních nástrojů Jedno upevnění pro všechny stavební materiály Systém montáže pro velká zatížení Vnější části z nerezové oceli Jeden prvek pro užitné délky od 60 do 170 mm Tipy pro montáž Montáž bez speciálních nástrojů h ef t d t fix e typ katalogové ID obsah počet kusů v balení M12 12 / 110 SET M12 12 / 110 SET M16 12 / 170 SET M16 12 / 170 SET závitové tyče M12, 2 plastové kužele, 2 nerezové závitové kolíky M12-A2, 2 nerezové podložky A2, 2 nerezové matky A2, 2 sítka 16 x 130, 1 bit, 1 montážní návod 20 závitových tyčí M12, 20 plastových kuželů, 20 nerezových závitových kolíků M12-A2, 20 nerezových podložek A2, 20 nerezových matek A2, 20 sítek 16 x 130, 1 bit, 1 montážní návod 2 závitové tyče M16, 2 plastové kužele, 2 nerezové závitové kolíky M12-A2, 2 nerezové podložky A2, 2 nerezové matky A2, 2 sítka 20 x 200, 1 bit, 2 prodlužovací hadičky, 1 montážní návod 20 závitových tyčí M16, 20 plastových kuželů, 20 nerezových závitových kolíků M12-A2, 20 nerezových podložek A2, 20 nerezových matek A2, 20 sítek 20 x 200, 1 bit, 3 prodlužovací hadičky, montážní návod T inst td hef tfix e Tinst typ závitová tyč stavební materiál užitná délka přes izolaci M12 12 / 110 M16 12 / 170 tloušťka připev. materiálu kotevní vrtané díry díry t d sítko spotřeba chemické malty v dílcích mm t fix e h ef d o t d = t fix + h ef +10 mm T inst mm mm mm mm mm Nm M12 Beton/plná pemzová cihla t fix nepoužívá se 6 10 M12 Děrovaná cihla t fix x M16 Beton/plná pemzová cihla t fix nepoužívá se M16 Děrovaná cihla t fix x utahovací moment základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str

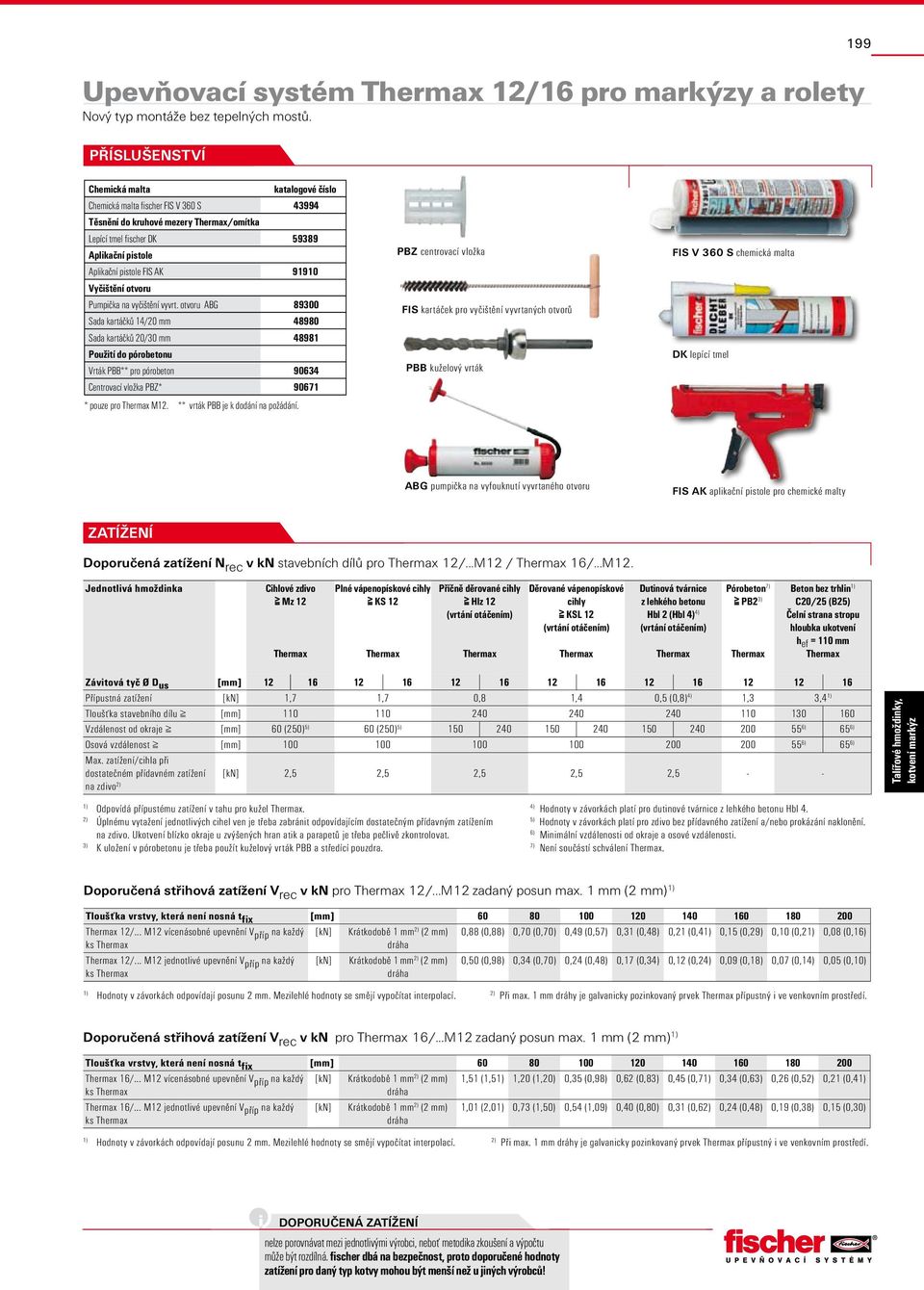

15 Upevňovací systém 12/16 pro markýzy a rolety Nový typ montáže bez tepelných mostů. PŘÍSLUŠENSTVÍ 199 Chemická malta katalogové Chemická malta fischer FIS V 360 S Těsnění do kruhové mezery /omítka Lepící tmel fischer DK Aplikační pistole Aplikační pistole FIS AK Vyčištění otvoru Pumpička na vyčištění vyvrt. otvoru ABG Sada kartáčků 14/20 mm Sada kartáčků 20/30 mm Použití do póro Vrták PBB** pro pórobeton Centrovací vložka PBZ* * pouze pro M12. ** vrták PBB je k dodání na požádání. PBZ centrovací vložka FIS kartáček pro vyčištění vyvrtaných otvorů PBB kuželový vrták FIS V 360 S chemická malta DK lepící tmel ABG pumpička na vyfouknutí vyvrtaného otvoru FIS AK aplikační pistole pro chemické malty ZATÍŽENÍ Doporučená zatížení N rec v kn stavebních dílů pro 12/...M12 / 16/...M12. Jednotlivá hmoždinka Cihlové zdivo Mz 12 Plné vápenopískové KS 12 Příčně děrované Hlz 12 (vrtání otáčením) Děrované vápenopískové KSL 12 (vrtání otáčením) Dutinová tvárnice z lehkého Hbl 2 (Hbl 4) 4) (vrtání otáčením) Pórobeton 7) PB2 3) Beton bez trhlin 1) C20/25 (B25) Čelní strana stropu ukotvení h ef = 110 mm - Závitová tyč Ø D us [mm] Přípustná zatížení [kn] 1,7 1,7 0,8 1,4 0,5 (0,8) 4) 1,3 3,4 1) Tloušťka stavebního dílu [mm] Vzdálenost od okraje [mm] 60 (250) 5) 60 (250) 5) ) 65 6) Osová vzdálenost [mm] ) 65 6) Max. zatížení/cihla při dostatečném přídavném zatížení [kn] 2,5 2,5 2,5 2,5 2,5 - na zdivo 2) 1) Odpovídá přípustému zatížení v tahu pro kužel. 4) Hodnoty v závorkách platí pro dutinové tvárnice z lehkého Hbl 4. 2) Úplnému vytažení jednotlivých cihel ven je třeba zabránit odpovídajícím dostatečným přídavným zatížením 5) Hodnoty v závorkách platí pro zdivo bez přídavného zatížení a/nebo prokázání naklonění. na zdivo. Ukotvení blízko okraje u zvýšených hran atik a parapetů je třeba pečlivě zkontrolovat. 6) Minimální vzdálenosti od okraje a osové vzdálenosti. 3) K uložení v póro je třeba použít kuželový vrták PBB a středící pouzdra. 7) Není součástí schválení. Doporučená střihová zatížení V rec v kn pro 12/...M12 zadaný posun max. 1 mm (2 mm) 1) Tloušťka vrstvy, která není nosná t fix [mm] /... M12 vícenásobné upevnění V příp na každý [kn] Krátkodobě 1 mm 2) (2 mm) 0,88 (0,88) 0,70 (0,70) 0,49 (0,57) 0,31 (0,48) 0,21 (0,41) 0,15 (0,29) 0,10 (0,21) 0,08 (0,16) ks dráha 12/... M12 jednotlivé upevnění V příp na každý ks [kn] Krátkodobě 1 mm 2) (2 mm) dráha 0,50 (0,98) 0,34 (0,70) 0,24 (0,48) 0,17 (0,34) 0,12 (0,24) 0,09 (0,18) 0,07 (0,14) 0,05 (0,10) 1) Hodnoty v závorkách odpovídají posunu 2 mm. Mezilehlé hodnoty se smějí vypočítat interpolací. 2) Při max. 1 mm dráhy je galvanicky pozinkovaný prvek přípustný i ve venkovním prostředí. Doporučená střihová zatížení V rec v kn pro 16/...M12 zadaný posun max. 1 mm (2 mm) 1) Tloušťka vrstvy, která není nosná t fix [mm] /... M12 vícenásobné upevnění V příp na každý [kn] Krátkodobě 1 mm 2) (2 mm) 1,51 (1,51) 1,20 (1,20) 0,35 (0,98) 0,62 (0,83) 0,45 (0,71) 0,34 (0,63) 0,26 (0,52) 0,21 (0,41) ks dráha 16/... M12 jednotlivé upevnění V příp na každý ks [kn] Krátkodobě 1 mm 2) (2 mm) dráha 1,01 (2,01) 0,73 (1,50) 0,54 (1,09) 0,40 (0,80) 0,31 (0,62) 0,24 (0,48) 0,19 (0,38) 0,15 (0,30) 1) Hodnoty v závorkách odpovídají posunu 2 mm. Mezilehlé hodnoty se smějí vypočítat interpolací. 2) Při max. 1 mm dráhy je galvanicky pozinkovaný prvek přípustný i ve venkovním prostředí. DOPORUČENÁ zatížení nelze porovnávat mezi jednotlivými výrobci, neboť metodika zkoušení a výpočtu může být rozdílná. fischer dbá na bezpečnost, proto doporučené hodnoty zatížení pro daný typ kotvy mohou být menší než u jiných výrobců!

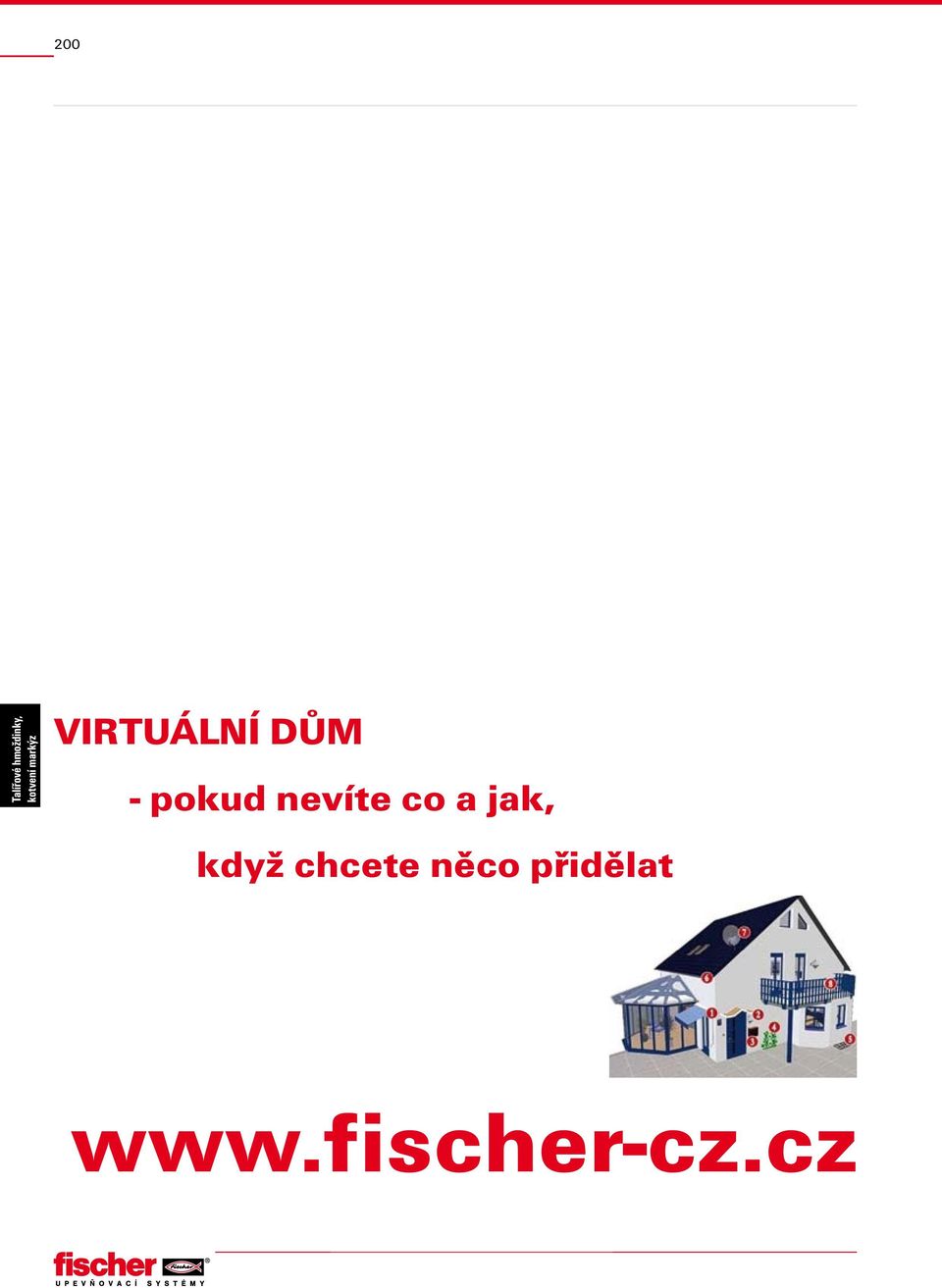

16 200 TALÍŘOVÉ HMOŽDINKY, KOTVENÍ MARKÝZ VIRTUÁLNÍ DŮM - pokud nevíte co a jak, když chcete něco přidělat základní ZNALOSTI Obecné principy montáže, správný postup při vrtání a mnohé další viz str
