Pozemní stavitelství. Nenosné stěny PŘÍČKY. Ing. Jana Pexová 01/2009

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Pozemní stavitelství. Nenosné stěny PŘÍČKY. Ing. Jana Pexová 01/2009"

Transkript

1 Pozemní stavitelství Nenosné stěny PŘÍČKY Ing. Jana Pexová 01/2009

2 Doporučená a použitá literatura Normy ČSN: ČSN EN ( ) Zatížení stavebních konstrukcí ČSN Tepelná ochrana budov - Požadavky ČSN Akustika Ochrana proti hluku v budovách a souvisící akustické vlastnosti stavebních výrobků Požadavky. Vyhlášky: vyhláška MMR č.137/1998 Sb. O obecných technických požadavcích na výstavbu www stránky: *w1) *w7) *w8) *w9) *w20) *w21) *w22) *w23)

3 Stěnové systémy Svislé stěnové konstrukce se dělí dle: - statického působení: - nosné - nenosné - polohy v budově: - vnitřní - vnější (obvodové) - funkce v budově: např. - mezibytové (funkce akustická) - požární - schodištˇové Stěny dle technologie: 1. - zděné (cihelné, tvárnicové, kamenné, smíšené) 2. - monolitické (z litého ŽB do bednění) 3. - montované (z velkoplošných dílců, tj. bloků nebo panelů)

4 Zajištění stability nenosné stěny - podobně jako u nosné stěny ZDIVO = stavební konstrukce vzniklá záměrným skládáním prvků z přírodního nebo umělého staviva spojované maltou nebo kladené na sucho. Stavivo + malta = funkce nosná + VAZBA (způsob kladení staviva)

5 Příčky = nenosné svislé konstrukce - svislé nenosné konstrukce rozdělující vnitřní prostor budov, přenášejí pouze vlastní hmotnost do nosných konstrukcí (stropů, stěn). funkce: - optické dělení prostoru; - zvukově izolační; - tepelně izolační; - protipožární. dělení příček: 1/ podle hmotnosti: - velmi lehké m<50 kg/m2 - lehké m=50 až 120 kg/m2 - těžké m>120 kg/m2 2/ podle zabudování: - pevné (přemístění = vybourání) - přemístitelné (z lehkých dílců = lze demontovat) - pohyblivé (posuvná dráha posuvné, skládací) 3/ dle statického systému: - spodní uložení, zavěšení (na strop), boční uložení, kombinované uložení.

6 Ukotvení příček k nosným stěnám: do drážek, do kapes, pomocí kotev, trnů Ukončení příčky v horní úrovni: u stropu - nutná dilatace (zabránění opření stropu do příčky) např. PUR pěna; u částečně nosných příček nutný věnec pod k-cí, která se opírá; u příček s volnou výškou (podkroví) vhodné ztužení v horní části (menší věnec, vložení vodorovné výztuže do spáry, ztužující rám např. ocelový U profil) Postup montáže: 1. STĚNA, 2. STROP, 3. PŘÍČKA, 4. PODLAHA, PODHLED

7 Ukončení příčky v horní části *w1)

8 Příčky zděné - cihelné Cihla plná CP 290*140*65 mm tzv. velký formát - plný střep bez otvorů (dutin); - maltovány ložné i styčné spáry; - tl.. příčky min. 75 mm nebo 150 mm; - výhody: vysoká pevnost, dobré akustické a protipožární vlastnosti ti - nevýhody: vyšší hmotnost, špatná tepelně izolační schopnost. Cihla metrická CDm 240*115*113 mm - keramická cihla vylehčená dutinami; - maltovány ložné i styčné spáry; - tl.. příčky 125 mm; - nižší pevnost, lepší tepelně technické parametry. *w7)

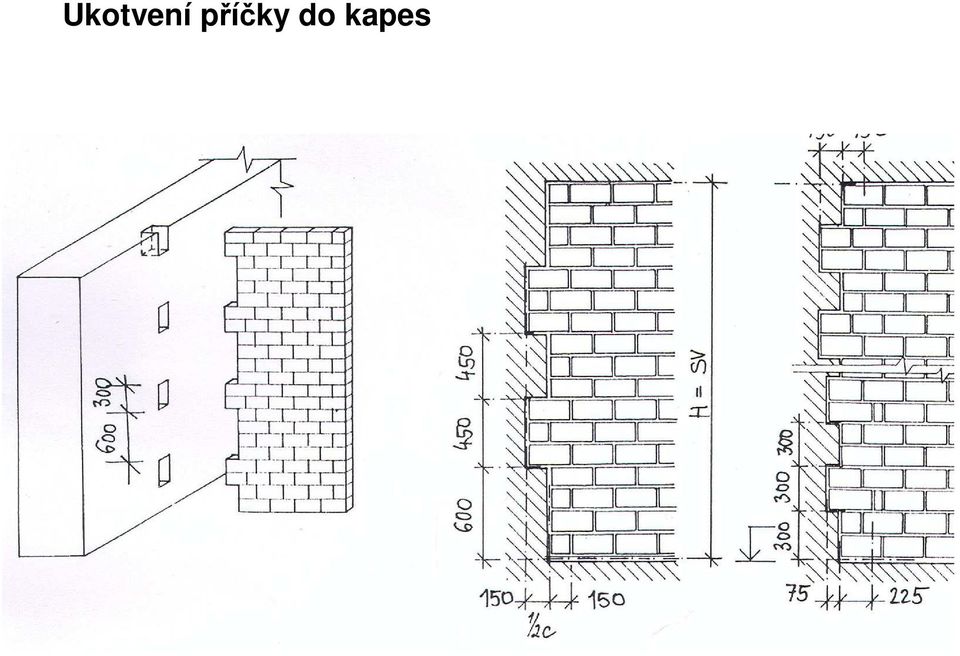

9 Ukotvení příčky do kapes

10 Ukotvení příčky do drážky

11 Příčky vápenopískové Vápenopískové příčkovky - přesné hrany maltovány všechny spáry nebo P+D maltována jen ložná spára; - spáry: malta nebo lepící tmel; - tl.. příčky 125 mm; - výhody: dobré akustické a požární vlastností, akumulační schopnost; ost; - nevýhody: horší součinitel prostupu tepla, tepelná roztažnost; - kotvení: pomocí stěnových spon (do spáry nebo tvaru L). *w8)

12 Příčky tvárnicové keramické - příklad systému - Porotherm: Porotherm 8 P+D (80 * 497 * 238 mm) Porotherm 11,5 P+D (115 * 497 * 238 mm) Porotherm 14 P+D (140 * 497 * 238 mm) Porotherm 17,5 P+D (175 * 372 * 238 mm) i jako nosná stěna; Porotherm 24 AKU (115 * 240 * 113 mm) mezibytová příčka; Porotherm 30 AKU (145 * 300 * 113 mm) mezibytová příčka. - příčkové keramické zdivo: 50, 80, 125, 150, 175 mm; (dle sortimentu výrobce např. Wienerberger, Tondach, Heluz ) - dutiny - vždy musí být kolmo k ložné spáře; - sesazování tvárnic do zámků (P+D) bezmaltová styčná spára; - ložná spára malta - maltuje se ve 2-3 pruzích vždy až k okraji zdiva, tl. spáry 12 mm; - provedení na tenkovrstvý tmel, tl. spáry 1-3mm; - kotvení pomocí stěnových kotev (vodorovně do spár nebo z boku stěny do tvaru L) *w1)

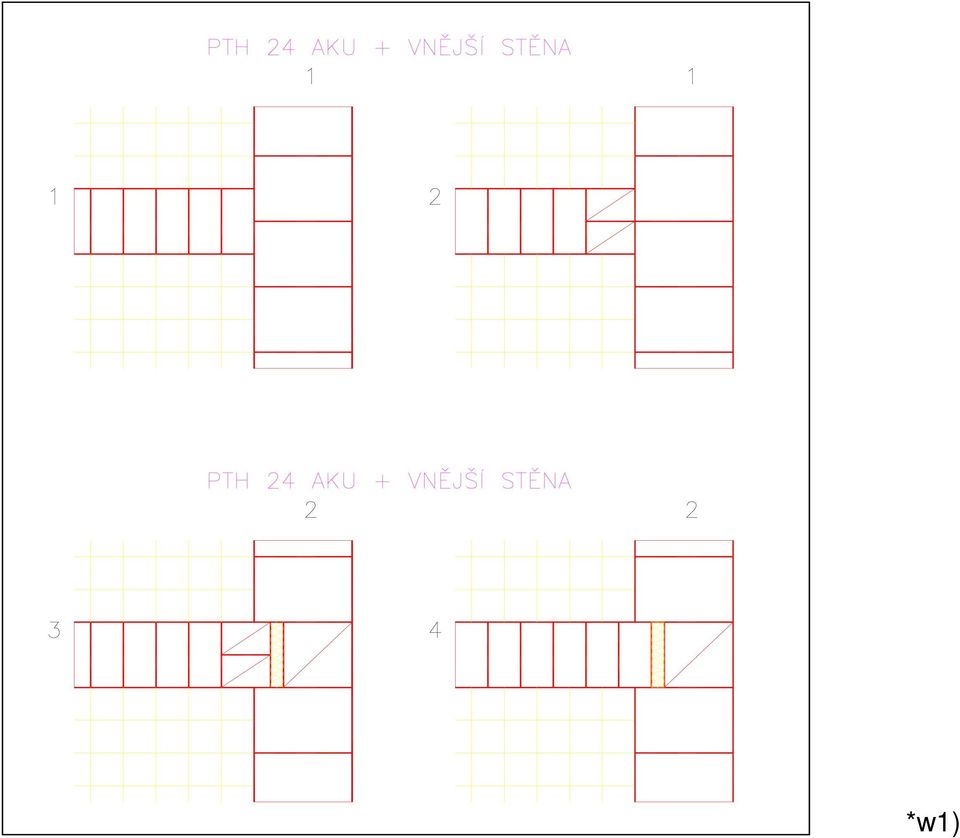

13 Keramické příčky způsob zdění *w1)

14 *w1)

15 Příčky z lehkých betonů Sytém Ytong - příčkové zdivo: 150, 100, 75, 50 mm. - pevnostní a hmotnostní třídy: P2-500, P4-600, P sesazování tvárnic na sraz lepí se v ložné i styčné spáře plnoplošně; - přesné zdění na lapící tmel - spáry tl. 1-3 mm; - výhody: nízká hmotnost; dobré tepelně izolační schopnosti; nehořlavé; snadná úprava tvaru (řezání, vrtání); - nevýhody: nízká zvukoizolační schopnost, vyšší nasákavost; *w9)

16 Kotvení a provádění příčky *w9)

17 Kotvení a provádění příčky *w9)

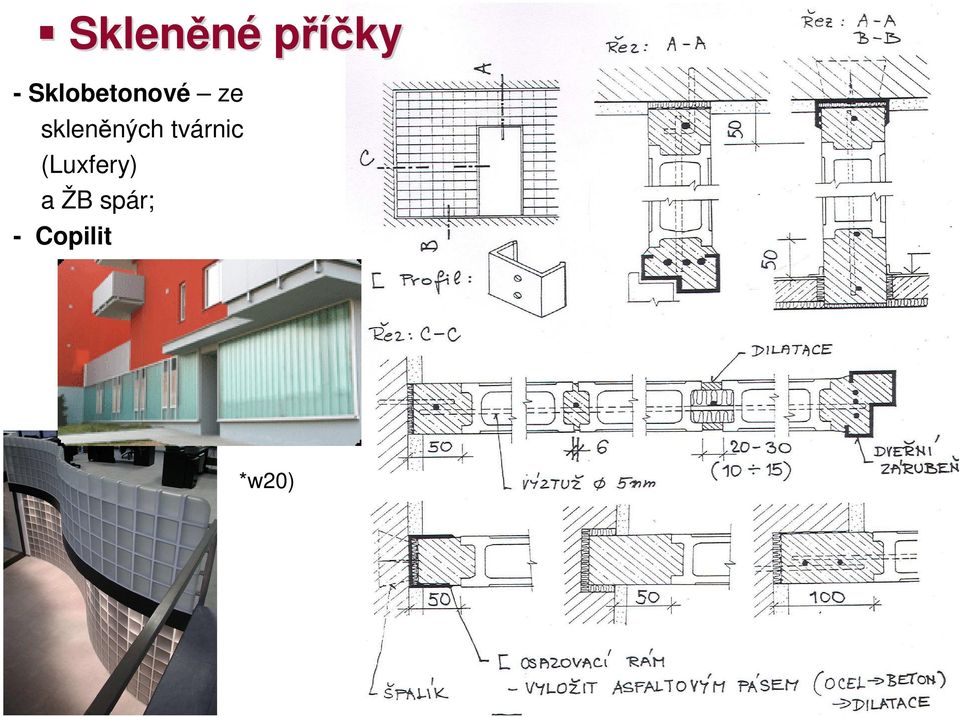

18 Skleněné příčky - Sklobetonové ze skleněných tvárnic (Luxfery) a ŽB spár; - Copilit *w20)

19 *w20) Skleněné příčky - realizace

20 Monolitické příčky - Monierova příčka cement; - Rabitzova příčka sádra.

21 Lehké montované příčky - pevné, přemístitelné, pohyblivé - konstrukčně se provádí jako SDK příčky plošné (nosná část příčky je tvořena deskou) roštové (nosnou část příčky tvoří rošt kovový nebo dřevěný, na něj se montuje opláštění desky SDK, OSB, Fermacell, Rigidur ) - např. Knauf, Rigips; - nosný rošt (hliníkové nebo dřevěné profily) + sádrokartonová deska + minerální izolace. - tloušťka příčky dle požadavků především akustických. *w21)

22 Lehké příčky dřevěný a ocelový rošt *w22)

23 Montovaná SDK příčka ukončení u podlahy *w21)

24 Montovaná SDK příčka ukončení u podlahy *w21)

25 Příčky cembrit *w23)

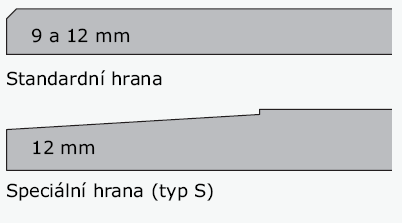

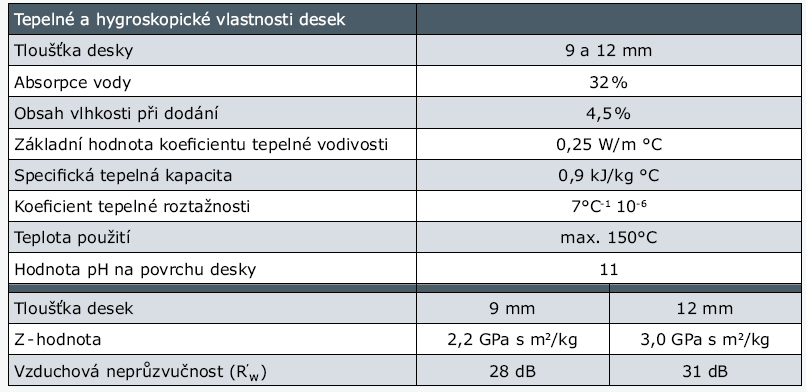

26 Desky Internit LW pro příčky ve vnitřních prostorech; vyrábí se z cementu, vápence, celulózových vláken, sídy a dalších přísad; povrch desky je přírodní, šedý se slídovými flitry na povrchu desky; je možná povrchová úprava nátěrem možnost snadného omývání mýdlovou vodou či jiné mechanické čištění; díky vysoké hodnotě PH odolnost proti vlhkosti, plísním a houbám; třída A1, tedy nehořlavý materiál kombinace hmotnosti a pevnosti materiálu zaručují vysokou hladinu akustického útlumu; ocelový nebo dřevěný rošt. *w23)

27 Desky Internit LW *w23)
