4 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zadávací projektová dokumentace na mobilní pódium v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice Obsah A. Textová část A.1 Identifikační údaje A.2 Úvod A.3 Podklady A.VI. Mobilní pódium C. Výkresová část C.VII.1 Vnější prostory zámku úpravy valů a parkánu 1:100 D. Přílohy D.VI.1,2 Příklady konstrukce mobilního pódia E. Výkaz výměr a rozpočet 1

5 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zadávací projektová dokumentace na mobilní pódium v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice A. 1 Identifikační údaje A. Textová část Název projektu: Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích Číslo projektu: Předkladatel: Pardubický kraj Zdroje financování: Pardubický kraj, státní rozpočet, EU ROP NUTS II SV, oblast podpory 3.1 Umístění projektu: Areál zámku Pardubice Charakter projektu: Rekonstrukce, služba, produkt Majetkoprávní vztahy: Majetek Pardubického kraje, předán k hospodaření Východočeskému muzeu Objekt: Místo stavby: Zámek v Pardubicích Pardubice parc. č. st. 1, st. 2/1, st. 2/2, st. 3, 436, 437, 439, 446 Katastrální území: Pardubice Rejstříkové číslo ÚSKP: 33032/ Zadavatel: Stupeň projektu: Pardubický kraj Komenského náměstí 125, Pardubice, Pardubice-Staré Město, , zastoupený Mgr. Radko Martínkem, hejtmanem Pardubického kraje Zadávací projektová dokumentace na mobilní pódium v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice 2

6 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zpracovatel: Murus, projekce, s.r.o U studánky 2, Praha 7 Holešovice, jednatel: Ing. Jan Vinař architektonické řešení: Ing. arch. Milena Nigrinová Ing. arch. Jan Dluhoš technické řešení: Ing. Jan Vinař stavebně historický průzkum: Mgr. Ing. Daniela Štěrbová požárně bezpečnostní řešení: Ing. arch. Ivana Dedková Na Petynce 40, Praha 6 tel.: elektroinstalace: Ing. Hana Pejsarová vodovod a kanalizace: Ing. Ivana Kořínková osvětlení: Michal Kuběnský ERCO Leuchten Gmbh, Jana Masaryka 3/456, Praha 2 ozvučení: Vojtěch Pecka Ozvučovaní technika K Hrnčířům 253, Praha 4 zahradní úpravy: Ing. Jan Halík Milady Horákové 546/50, Praha 7 rozpočet Dagmar Nováková Pacovské nám. 4, Praha 9 Kyje spolupráce: David Halva Katarína Potančoková Jiřina Antonínová Datum: červenec 2012 březen

7 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 A. 2 Úvod Zadávací dokumentace na mobilní pódium vychází z projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích [21], který vydal Murus, s.r.o. v prosinci Projekt byl zpracován na základě projektového záměru Pardubického kraje. Cílem projektu je zřídit novou expozici Pardubic, rozšířit výstavní prostory v zámeckém areálu, doplnit informační systém a ozvučení, zřídit mobilní pódium, zlepšit a rozšířit služby pro návštěvníky. Projekt byl podle těchto záměrů rozdělen do částí označených I až VII. V části I je předložena architektonická koncepce nové expozice Pardubic, která bude umístěna v 1. patře zámku, jsou dokumentovány stavební úpravy nutné pro vytvoření expozice a je zpracován soupis prací souvisejících s úpravou výstavních prostor i s přípravou, výrobou a instalací expozice. V části II je předložen záměr na zpřístupnění kaple, umělecko historický průzkum a dokumentace jejího mobiliáře a záměr na jeho restaurování. V části III je zpracován návrh na doplnění mobiliáře a vybavení expozic. Bude pořízen mobiliář a technologie pro archeologickou expozici ve 2. patře zámku, bude doplněna technologie stávajících expozic pohlednic a numismatiky, bude pořízen mobiliář pro krátkodobé expozice, instalováno osvětlení Kaňkova sálu v čp. 1 a v Rytířských sálech. V části IV, která je rozdělena na část A a část B, je navrženo využití prostorů v přízemí zámku. V části V je navržen navigační systém, který má zlepšit orientaci návštěvníku v areálu zámku. V části VI je návrh ozvučení vstupních prostor, nádvoří a expozic zámku a návrh mobilního pódia pro sezónní akce včetně osvětlení, ozvučení a napojení na elektrickou energii. V části VII jsou navrženy úpravy a vybavení vnějších prostor zámku - nádvoří, valů a parkánu. Předmětem Zadávací dokumentace na mobilní pódium jsou vybrané práce, které byly navrženy v části VI. Na ostatní práce navržené projektem Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích jsou zpracovány samostatné zadávací dokumentace. 4

8 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 A.3 Podklady Při zpracování projektu byly využity tyto podklady: 1. Projektový záměr č Pardubického kraje, projednaný RPk dne Zaměření stávajícího stavu čp. 3, SÚRPMO, Brána čp. 4, zaměření, SÚRPMO, Zámek čp. 2/3, 3, zaměření, STAR Pardubice, 02/ Zámek, čp. 4, dokumentace skutečného stavu, STAR Pardubice, 7/ Studie VČG, ing. arch. Libor Toman, červenec Změny v projektu VČG oproti studii ing. arch. Tomana, M. Valečková, KrÚPk, Investiční záměr, aktualizace č.1, Východočeská galerie, Pardubický kraj, Stavebně historický průzkum Pardubického zámku, SÚRPMO, Technická zpráva požární bezpečnosti, INRECO, listopad Technická zpráva požární bezpečnosti, INRECO, listopad Předběžný restaurátorský průzkum, R. Vašicová, 06/ Libreto expozice Pardubic, PhDr. František Šebek a kol., 09/ Soupis předmětů, které by měly být umístěny v kapli, Mgr. Ivo Křen, 20. srpna Internetové stránky vcm-sbirky.cz; cs.wikipedia.org; ntm.cz a další 16. Umělecké památky Čech, Academia, Záznamy z jednání projektového týmu ( , ), konzultace, podklady od investora (2.12., 3.12., , ) 18. Biologické hodnocení a koncepce parkových úprav na valech zámku v Pardubicích, Mgr. V. Lemberk, Mgr. J. Dolanský, Východočeské muzeum v Pardubicích, 20. října Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; projekt Murus, prosinec Regenerace zeleně zámeckých valů, Safe Trees, s.r.o., Ing. Jaroslav Kolařík, PhD., 11/ Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; projekt pro stavební povolení, Murus, leden Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; restaurátorské práce v rámci ROP NUTS II Severovýchod, Nemovité památky, Akad.mal Hana Vítová, Perštýnská 46, Pardubice, duben-květen Historická expozice Pardubic, libreto, František Šebek a kol., Východočeské muzeum v Pardubicích, Zadávací projektová dokumentace na stavební a restaurátorské práce a sadové úpravy v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; Murus, červenec

9 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 A.VI. Mobilní pódium viz příloha D.VI.1, 2 Mobilní pódium bude využíváno pro sezónní kulturní a společenské akce. Je požadováno jeho umístění ve druhém nádvoří, v 1. rondelu valů, v parkánu a na velkém nádvoří. Umístění pódia je zakresleno ve výkrese C.VII.1. Ve všech těchto prostorách bude zajištěn přívod elektrické energie pro jeho osvětlení a ozvučení. Pódium bude mít scénu krytou snadno snímatelnou střechou. Hlediště pro 200 diváků nebude kryté a nebude mít elevaci. Veškerý materiál bude mimo sezónu uskladněn v prostorách, které nejsou součástí areálu zámku. Výběr pódia i hlediště musí odpovídat požadavkům vedení muzea, zpracovatele projektu a památkových orgánů, kteří jej musí schválit. a) Pódium rozměry: šířka max. 9 m, hloubka ~6 m, výška podlahy cca 1,2 m únosnost podlahy: min. 5 kn/m 2 Technické požadavky Konstrukce pódia musí být z materiálů odolných ve venkovním prostředí (žárově zinkovaná ocel, slitiny hliníku, vodovzdorné dřevo, plasty s filtrem proti UV záření). Jednotlivé prvky musí být přenosné 1 osobou (~15 kg, max. 25 kg) Konstrukce a pokrytí pódia musí klást minimální požadavky na přepravu a skladování (skladnost do co nejmenšího objemu). Musí umožňovat vyrovnání podlahy do vodorovné polohy v nerovném terénu (do max. 600 mm). Konstrukce pódia nesmí vyžadovat kotvení do terénu. Montáž a demontáž musí být jednoduchá a rychlá, pokud možno bez nutnosti použití nářadí, s max. čtyřmi pracovníky. Pokrytí podlahy musí být rovné, s možností položení plošných povlaků (koberce, baletizol a pod.) Přístup účinkujících na pódium musí být po bezpečných schodech. Součástí konstrukce pódia bude zábradlí na zadní a bočních stranách, nezávislé přestavitelné schody pro případný přístup z hlediště nebo ze strany. Konstrukce pódia a jeho podlahy musí umožnit zakrytí viditelných svislých konstrukčních částí textilem, nebo tuhými odnímatelnými panely. Je žádoucí, aby bylo možno pódium sestavit do více půdorysných tvarů. 6

10 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 b) Nadstavba pódia (pro tahy, světla, střechu, výkryty) světlá výška nadstavby: max. 5,5m únosnost konstrukce: vítr 25m/sec (charakteristické zatížení) světla, repro 0,5 kn/bm vodorovného nosníku svislé tahy 0,5 kn/bm vodorovného nosníku výkryty (textil) 0,1 kn/bm vodorovného nosníku střecha 0,1 kn/m 2 + zatížení deštěm Technické požadavky Konstrukce nesmí být kotvena do budovy zámku. Sloupy není možno kotvit do terénu nádvoří. Vlastnosti konstrukce viz a) Pódium. Jednotlivé prvky musí být přenosné 2 osobami (max. 50 kg). Smontovanou vodorovnou (resp. šikmou) konstrukci musí být možno při montáži posunout z podlahy pódia do provozní výšky (max. 5,5 m) pomocí jednoduchého zařízení (např. ručních vrátků). Na konstrukci sloupů a vodorovných (šikmých) nosníků musí být možné uchytit zakrytí konstrukce textilní, nebo pevné odnímatelné panely. Na konstrukci bude možné zavěsit svítidla obvyklá v divadlech, koncertních síních, případně akustická zrcadla. Na konstrukci bude uložena snímatelná střecha. c) Hlediště Hlediště pro 200 diváků bude tvořeno hliníkovými sklápěcími lavicemi s opěradly nebo samostatnými židlemi. Délka lavice 2,2m. 7

11 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 d) Elektroinstalace a osvětlení mobilního pódia Pódium bude koncipováno jako přenosné s možností umístění na třech místech. Pro variabilitu osvětlení a dalšího elektrického zařízení pódia (zvuková technika a podobně) bude v dodavatelské dokumentaci navržena rozvodnice s dvanácti vývody, vyzbrojenými vždy jističem s proudovým chráničem, vypínačem a zásuvkou. Pro dosažení intenzity osvětlení pódia 500 Lx je zapotřebí čtyř kusů reflektorových výbojkových svítidel 400 W. Ta budou upevněna na kovové konstrukci, která bude součástí pódia a na které bude umístěna také navrhovaná rozvodnice. Alternativně budou navržena svítidla LED. Pro připojení pódiové rozvodnice budou na určených třech místech areálu instalovány třífázové zásuvky se zámkem, aby nedocházelo ke zneužití zásuvek nepovolanými osobami. Zásuvka pro pódium na nádvoří bude spolu s jističem 3x 63 A doplněna do stávající rozvodnice, která je umístěna v čele nádvoří proti bráně. Druhá rozvodnice nahradí stávající staveništní rozvaděč umístěný v severní zdi severního parkánu. Bude osazena třífázovou zásuvkou a dvěma jističi 3x 63 A. Třetí rozvodnice se zásuvkou a jističem 3x 63 A bude na samostatném sloupku na prvním rondelu valů. Bude připojena kabelem 1 CYKY - J 5x25 z výše uvedeného staveništního rozvaděče v parkánu. Kabelové rozvody Rozvody budou provedeny kabely CYKY, uloženými mimo objekt ve výkopu v zemi, v chodníku a zelených pásech v hloubce 50 cm, v pískovém loži (8 cm pod i nad kabelem) a chráněnými zákrytem a výstražnou folií. Pod vozovkou a vjezdy musí být kabel uložen v zabetonovaných chráničkách v hloubce 1 m. Při souběhu a křížení s ostatními podzemními vedeními je nutno dodržet vzdálenosti dané normou ČSN , křížení kabelů případně oddělit cihlou. Poznámka Provedení elektroinstalace musí odpovídat normám a předpisům ČSN, a to s ohledem na jejich platnost v době provádění montáže. Při montáži je nutno dodržovat bezpečnost práce. Při montáži je nutné používat materiály, výrobky a zařízení, které odpovídají požadavkům na certifikaci a schvalování (zákon o státním zkušebnictví a příslušné vyhlášky). Z hlediska řízení jakosti se musí postupovat podle norem ISO Dodaná zařízení nesmí obsahovat žádné díly, prvky a materiál, obsahující silikony, teflony a PBC. Těchto látek nesmí být použito ani při výrobě a montáži zařízení. Současně nesmí zařízení obsahovat žádné látky, které při havarijních stavech (zkraty, požár atd.) způsobují uvolňování látek nepříznivě ovlivňujících životní prostředí. 8

12

13

14

15 mobilní pódium D.VI.1

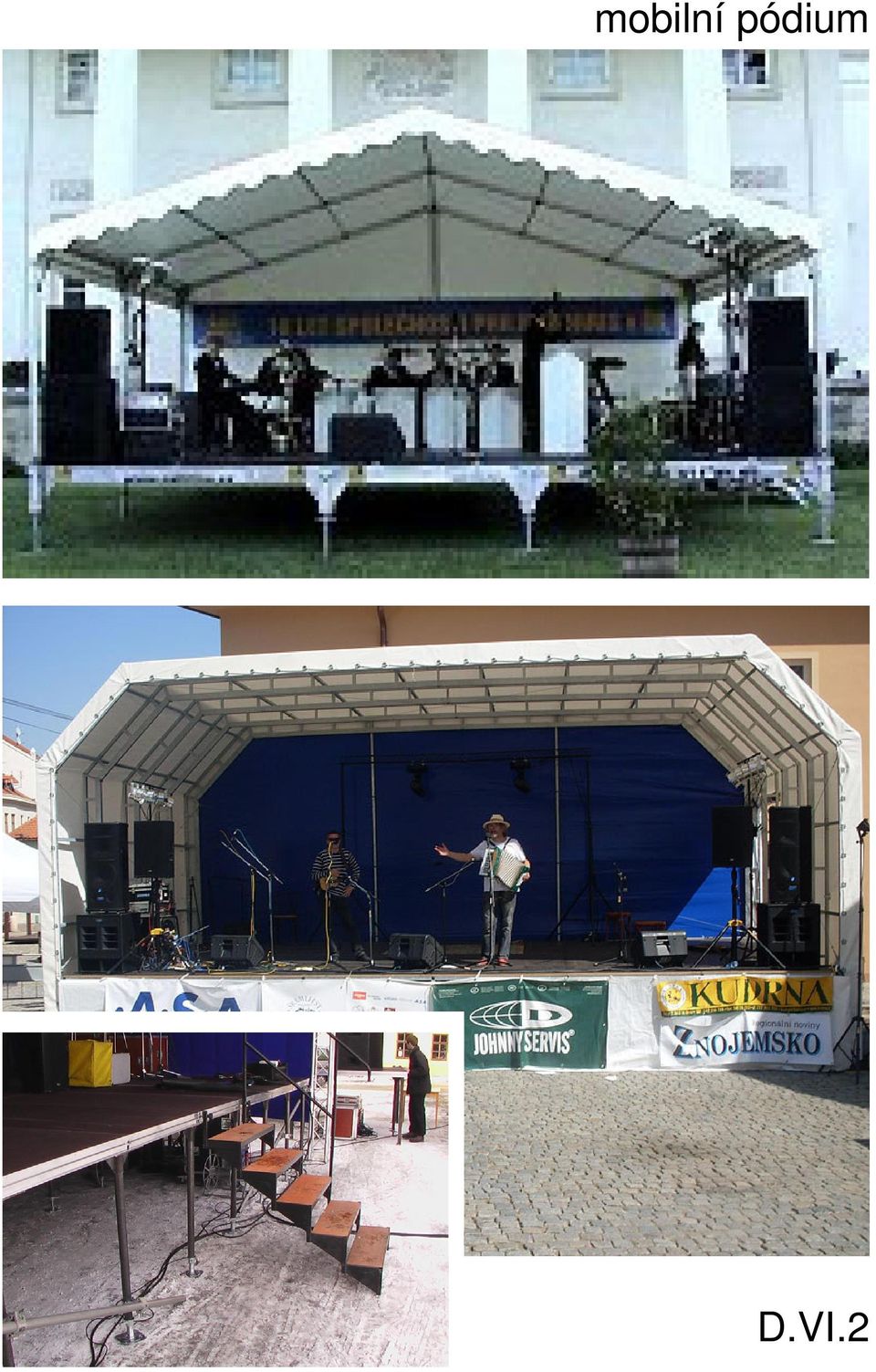

16 mobilní pódium D.VI.2
