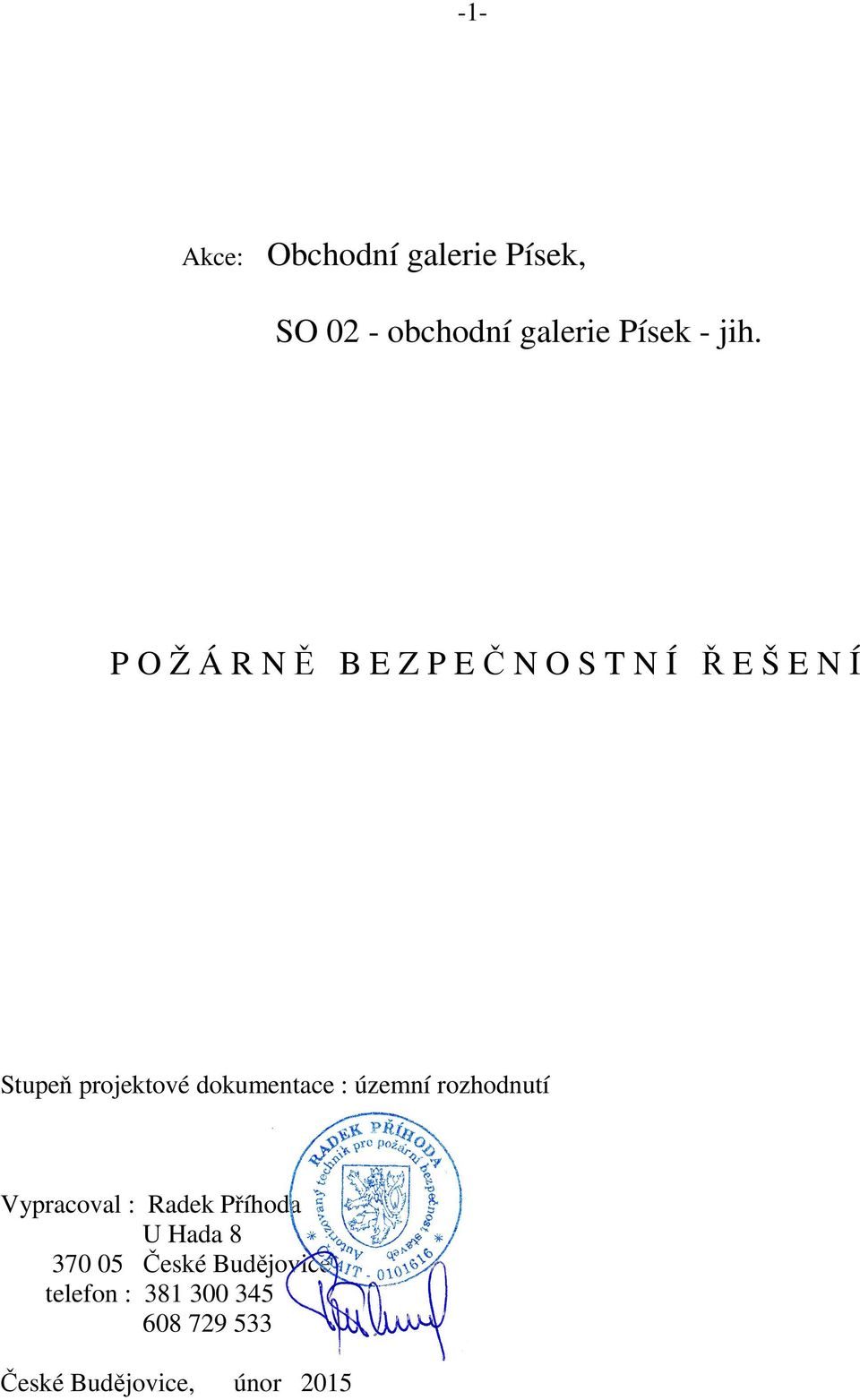

1 -1- Akce: Obchodní galerie Písek, SO 02 - obchodní galerie Písek - jih. P O Ž Á R N Ě B E Z P E Č N O S T N Í Ř E Š E N Í Stupeň projektové dokumentace : územní rozhodnutí Vypracoval : Radek Příhoda U Hada České Budějovice telefon : České Budějovice, únor 2015

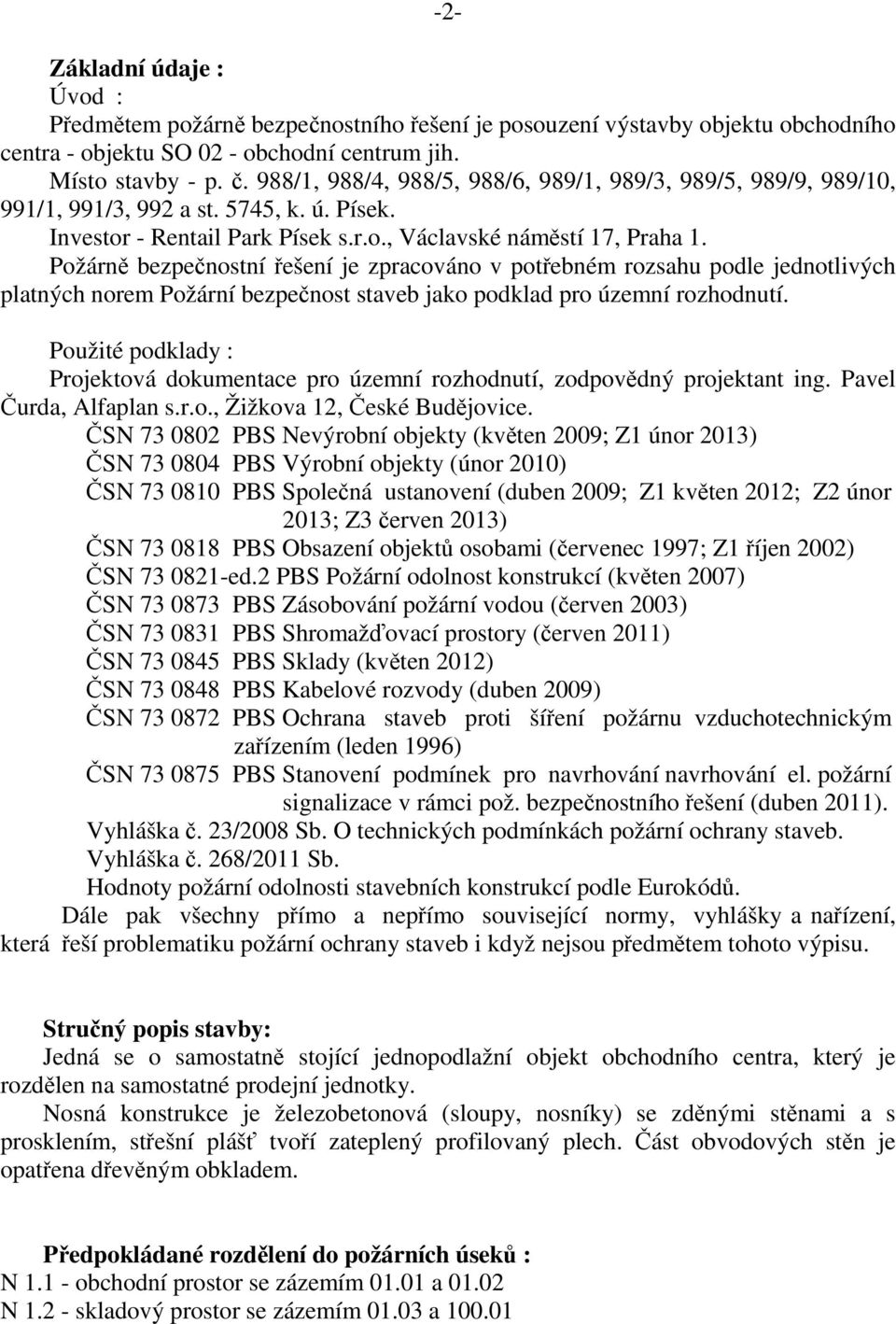

2 -2- Základní údaje : Úvod : Předmětem požárně bezpečnostního řešení je posouzení výstavby objektu obchodního centra - objektu SO 02 - obchodní centrum jih. Místo stavby - p. č. 988/1, 988/4, 988/5, 988/6, 989/1, 989/3, 989/5, 989/9, 989/10, 991/1, 991/3, 992 a st. 5745, k. ú. Písek. Investor - Rentail Park Písek s.r.o., Václavské náměstí 17, Praha 1. Požárně bezpečnostní řešení je zpracováno v potřebném rozsahu podle jednotlivých platných norem Požární bezpečnost staveb jako podklad pro územní rozhodnutí. Použité podklady : Projektová dokumentace pro územní rozhodnutí, zodpovědný projektant ing. Pavel Čurda, Alfaplan s.r.o., Žižkova 12, České Budějovice. ČSN PBS Nevýrobní objekty (květen 2009; Z1 únor 2013) ČSN PBS Výrobní objekty (únor 2010) ČSN PBS Společná ustanovení (duben 2009; Z1 květen 2012; Z2 únor 2013; Z3 červen 2013) ČSN PBS Obsazení objektů osobami (červenec 1997; Z1 říjen 2002) ČSN ed.2 PBS Požární odolnost konstrukcí (květen 2007) ČSN PBS Zásobování požární vodou (červen 2003) ČSN PBS Shromažďovací prostory (červen 2011) ČSN PBS Sklady (květen 2012) ČSN PBS Kabelové rozvody (duben 2009) ČSN PBS Ochrana staveb proti šíření požárnu vzduchotechnickým zařízením (leden 1996) ČSN PBS Stanovení podmínek pro navrhování navrhování el. požární signalizace v rámci pož. bezpečnostního řešení (duben 2011). Vyhláška č. 23/2008 Sb. O technických podmínkách požární ochrany staveb. Vyhláška č. 268/2011 Sb. Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů. Dále pak všechny přímo a nepřímo související normy, vyhlášky a nařízení, která řeší problematiku požární ochrany staveb i když nejsou předmětem tohoto výpisu. Stručný popis stavby: Jedná se o samostatně stojící jednopodlažní objekt obchodního centra, který je rozdělen na samostatné prodejní jednotky. Nosná konstrukce je železobetonová (sloupy, nosníky) se zděnými stěnami a s prosklením, střešní plášť tvoří zateplený profilovaný plech. Část obvodových stěn je opatřena dřevěným obkladem. Předpokládané rozdělení do požárních úseků : N obchodní prostor se zázemím a N skladový prostor se zázemím a

3 -3- N obchodní prostor se zázemím a N obchodní prostor se zázemím a N obchodní prostor se zázemím a N obchodní prostor se zázemím a N obchodní prostor se zázemím a N obchodní prostor se zázemím a N obchodní prostor se zázemím a Přesné rozdělení do požárních úseků bude provedeno v dalším stupni projektové dokumentace. Požární riziko : Prosklení se předpokládá z tvrzeného nebo bezpečnostního skla. Pro všechny prostory kromě drogerie a lékárny je uvažováno : p = 75,0 kg/m 2 a = 1,09 n = 0,005 b = 1,7 c = 1,0 Pv = 139,0 kg/m2. Konstrukční systém celého objektu je smíšený. Výška objektu h = 0,0 m. Nejnižší stupeň požární bezpečnosti III. Pro všechny prostory je uvažováno : p = 95,0 kg/m 2 a = 1,19 n = 0,005 b = 1,7 c = 1,0 Pv = 192,3 kg/m2. Konstrukční systém celého objektu je nehořlavý. Výška objektu h = 0,0 m. Nejnižší stupeň požární bezpečnosti III. Stavební konstrukce : Požadovaná odolnost stavebních konstrukcí : Požární úsek č. SPB Požární stěny a stropy Požární uzávěry Kce. Nosné Obvodové Obvodové Nosná kce. Střešní stěny stěny střechy plášť nosné nenosné III DP Veškeré konstrukce musí splnit dané požadavky na požární odolnost. Konstrukce budou zhodnoceny v dalším stupni projektové dokumentace. Konstrukce umístěné v požárně nebezpečném prostoru jiných požárních úseků budou provedeny s odpovídající požární odolností a třídou reakce na oheň. Stavební hmoty : Použité stavební hmoty budou zhodnoceny v dalším stupni projektové dokumentace. Možnosti požárního zásahu, únikové cesty : Požární zásah je možno vést z okolních komunikací.

4 Obsazení objektu osobami : Místmost Plocha (m2) počet osob -4- položka ČSN plocha na osobu (m2) Součinitel Výsledný počet osob N 1.1 prodejna 906, a)b)c) 1,5+3,0+5,0 265 zaměstnanci ,35 48 N 1.2 zaměstnanci ,35 14 N 1.3 prodejna 418, a)b)c) 1,5+3,0 156 zaměstnanci ,35 21 N 1.4 prodejna 566, a)b)c) 1,5+3,0+5,0 197 zaměstnanci ,35 27 N 1.5 prodejna 512, a)b)c) 1,5+3,0+5,0 187 zaměstnanci ,35 21 N 1.6 prodejna 315, a)b)c) 1,5+3,0 120 zaměstnanci ,35 14 N 1.7 prodejna 146, a)b)c) 1,5+3,0 66 zaměstnanci ,35 14 N 1.8 prodejna 115, a)b)c) 1,5+3,0 56 zaměstnanci ,35 7 N 1.9 prodejna 219, a)b)c) 1,5+3,0 90 zaměstnanci ,35 14 V ostatních prostorech osoby započítané. Požární úsek N 1.1 je zařazen jako shromažďovací prostor velikosti 2 SP ve výškovém pásmu VP 1. Únikové cesty : Počet: Ze všech prostor vede více nechráněných únikových cest (příp. jedna nechráněná úniková cesta navazující na více nechráněných únikových cest ze skladovém prostoru 01.03) na volné prostranství. Umístění únikových východů a případné provedení integrovaných dveřních křídel do vnitřních vrat ve skladovém prostoru bude řešeno v dalším stupni projektové dokumentace. Délka :

5 -5- více nechráněných únikových cest : předpokládané a = 1,19 max. délka = 30,5 m skutečná délka = max. 29,0 m. Šířka : Šířka únikových cest ze zázemí je považována bez výpočtu za vyhovující. Posouzeny jsou únikové cesty z prodejních prostorů a ze skladu a = max. 1,19 E = max. 313 osob s = 1,0 K = 75 osob umin = 4,5 u = 2,50 m. uvažovaná šířka dveří nejméně 1,1 + 3,0 m vyhovuje. Odstupy : posouzeny jsou největší požárně otevřené plochy : - prosklení : délka = max. 25,0 m výška = 4,0 m po = 100% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 16,6 m. - severovýchodní stěna s prosklením a dřevěným obložením : délka = max. 36,6 m výška = 6,5 m po = 44% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 14,4 m. - jihozápadní stěna s prosklením a dřevěným obložením : délka = max. 8,0 m výška = 6,5 m po = 35% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 7,2 m. - vrata : délka = max. 2,8 m výška = 3,3 m po = 100% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 5,7 m. - dvojice vrat : délka = max. 6,8 m výška = 3,3 m po = 83% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 7,9 m. - dveře : délka = max. 2,0 m výška = 2,2 m po = 100% Pv = 192,3 kg/m2 požadovaná odstupová vzdálenost je max. 4,0 m. Ostatní odstupové vzdálenosti jsou menší. Požárně nebezpečný prostor zasahuje pouze na pozemky investora, na komunikaci (p. č /33 a 2159/32) a na sousední pozemek, který není v majetku investora (p. č. 993/1). Zasahování požárně nebezpečného prostoru na sousední pozemek musí být řešeno v rámci územního řízení! Podrobnější stanovení odstupových vzdáleností a provedení případných konstrukcí umístěných v požárně nebezpečném prostoru jiných požárních úseků bude provedeno v dalším stupni projektové dokumentace. Zásobování požární vodou : Osazení hadicových systémů bude řešeno v dalším stupni projektové dokumentace. Vnější odběrní místa : ve vzdálenosti max. 150 m od objektu a 300 m mezi sebou musí být na vodovodním řádu nejméně DN 125 osazeny nadzemní hydranty DN 100.

6 -6- Příjezdy a přístupy : K objektu vede přístupová komunikace s vyhovující únosností. Nástupní plocha nemusí být zřízena. Zásahové cesty : Vnitřní a vnější zásahové cesty - nemusí být zřízeny. Hasicí přístroje : Požadovaný počet přenosných hasících bude stanoven v dalším stupni projektové dokumentace. Elektroinstalace : Volně vedená elektroinstalace (včetně nosných prvků) pro vyhrazená požární zařízení (EPS a SOZ) musí splňovat požadavek B2 ca s1d1 při třídě funkčnosti P15-R (pro silnoproudé rozvody), příp. PH15-R (pro slaboproudé rozvody). Jako záložní zdroj pro systém elektrické požární signalizace slouží vlastní akumulátor s požadovanou dobou funkčnosti nejméně 15 minut - vyhovuje. Nouzové osvětlení má vlastní náhradní zdroj - akumulátor - vyhovuje. U zařízení SOZ se uvažuje ovládání pomocí plynu CO 2. Zvláštní požadavky : Nouzové osvětlení : Ve všech prodejních prostorech musí být instalováno nouzové osvětlení s intenzitou nejméně 0,5 lux v úrovni podlahy. Požadovaná funkčnost nouzového osvětlení je nejméně 15 min. Svítidla nouzového osvětlení mají vlastní náhradní zdroj elektrické energie - vyhovuje. Provedení nouzového osvětlení musí odpovídat ČSN EN Dveře na únikových cestách : Všechny dveře na únikových cestách musí být při běžném provozu odemčené. V případě jejich uzamčení v době běžného provozu musí být ve směru úniku osob osazeny kováním certifikovaným dle ČSN EN 179, které umožní v případě ohrožení otevření uzávěru ručně bez použití jakýchkoliv nástrojů, ať již uzávěr je běžně zamčený, zablokovaný či jinak zajištěný. Automatické dveře musí být osazeny náhradním zdrojem el. energie. Povrchové úpravy stěn a podhledů prodejního prostoru Penny : Na povrchové úpravy stavebních konstrukcí nesmí být použity plastické hmoty. Nejvyšší dovolený index šíření plamene i s pro povrchové úpravy stěn je max. 75 mm/min; pro povrchové úpravy podhledů je max. 50 mm/min. Na konstrukce stropů a podhledů (včetně reklamních poutačů pod stropem) nesmí být použito hmot, které při požáru odpadávají nebo odkapávají. Tepelná izolace střešního pláště musí být z materiálu třídy reakce na oheň A1 - A2. Na povrchové úpravy konstrukcí nesmí být použito plastických hmot.

7 -7- Uličky v prodejním prostoru při použití nákupních vozíků : Šířka uliček v prodejních prostorech, kde se budou používat nákupní vozíky musí být nejméně 1,93 m (3,5 u)!! Vyhrazená požárně bezpečnostní zařízení : Elektrická požární signalizace: Elektrická požární signalizace je předpokládána v požárním úseku N 1.1 a N 1.2 (shromažďovací prostory) a její provedení včetně instalace musí odpovídat ČSN Elektrická požární signalizace má vlastní náhradní zdroj - vlastní akumulátor. Provedení EPS bude řešeno v dalším stupni projektové dokumentace. Stabilní hasící zařízení : Nemusí být instalováno Samočinné odvětrávací zařízení: Samočinné odvětrávací zařízení je předpokládáno v prodejním prostoru požárního úseku N 1.1, N 1.2 a N 1.5. Provedení SOZ bude řešeno v dalším stupni projektové dokumentace. Přesné stanovení a provedení vyhrazených požárně bezpečnostních zařízení včetně záložních zdrojů el. energie bude provedeno v dalším stupni projektové dokumentace. Výstražné a bezpečnostní tabulky : V objektu musí být zřetelně označeny směry úniku a únikové východy bezpečnostními tabulkami (dle ČSN ISO 3864). Pokud nebudou tabulky provedeny jako součást nouzového osvětlení (takováto svítidla musí být pro umístění bezpečnostních značek schválena), musí bý z materiálu s vlastním dosvitem. Označení směrů úniku musí být umístěno tak, aby byl směr úniku jednoznačný a zřetelný. V objektu musí být zřetelně označeny hlavní uzávěry energií, hlavní vypínače požárně technických zařízení, hlavní uzávěr vody. Elektrorozvaděče musí být označeny tabulkami Nehas vodou ani pěnovými hasícími přístroji. Hlavní uzávěry musí být trvale přístupné. Závěr : Vyhodnocení objektu v tomto požárně bezpečnostním řešení dokládá, že při dodržení předložené výkresové dokumentace a požadavků požárně bezpečnostního řešení bude z hlediska požární ochrany staveb zajištěn bezpečný provoz posuzovaných objektů.
