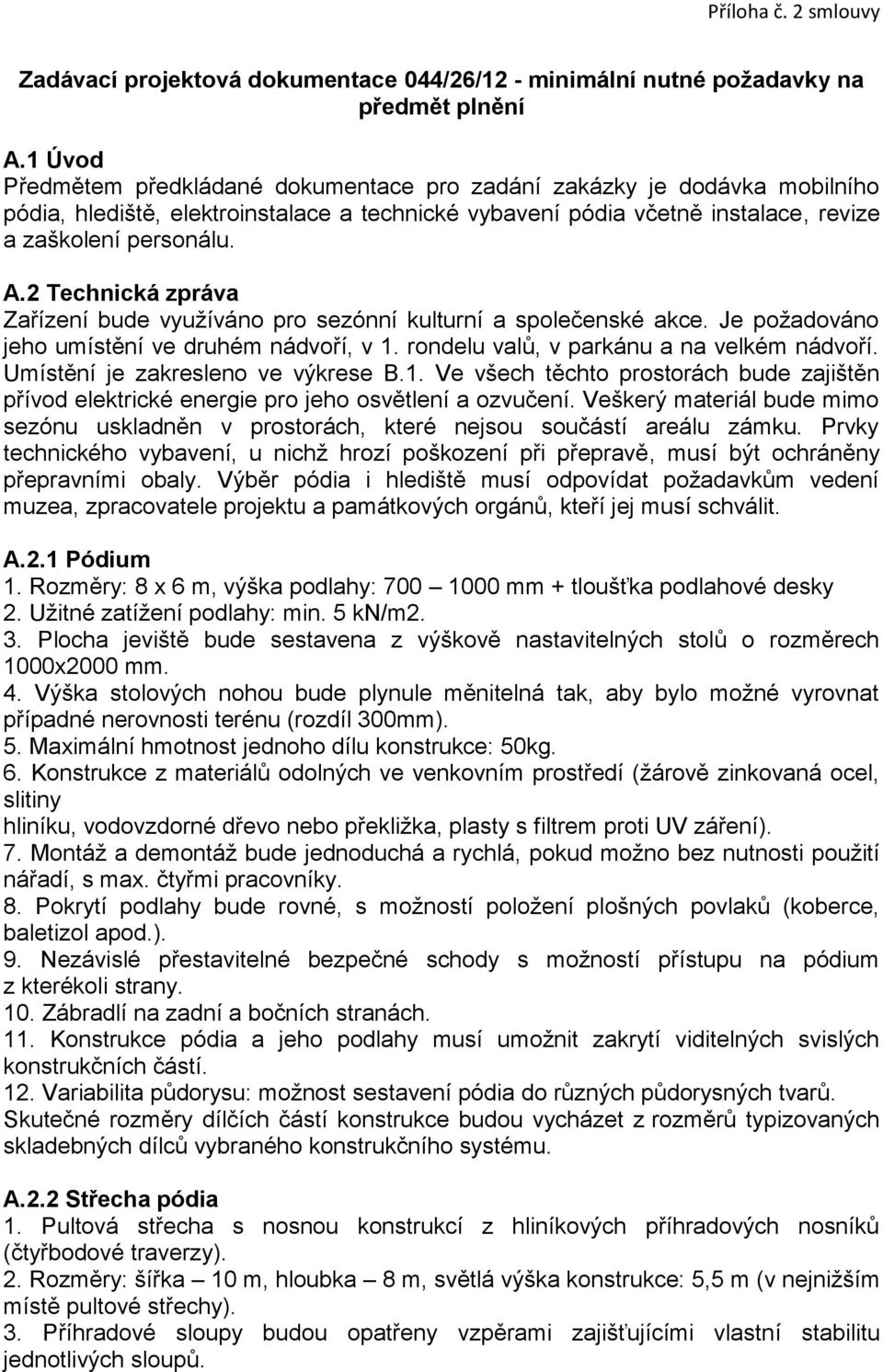

1 Zadávací projektová dokumentace 044/26/12 - minimální nutné požadavky na předmět plnění A.1 Úvod Předmětem předkládané dokumentace pro zadání zakázky je dodávka mobilního pódia, hlediště, elektroinstalace a technické vybavení pódia včetně instalace, revize a zaškolení personálu. A.2 Technická zpráva Zařízení bude využíváno pro sezónní kulturní a společenské akce. Je požadováno jeho umístění ve druhém nádvoří, v 1. rondelu valů, v parkánu a na velkém nádvoří. Umístění je zakresleno ve výkrese B.1. Ve všech těchto prostorách bude zajištěn přívod elektrické energie pro jeho osvětlení a ozvučení. Veškerý materiál bude mimo sezónu uskladněn v prostorách, které nejsou součástí areálu zámku. Prvky technického vybavení, u nichž hrozí poškození při přepravě, musí být ochráněny přepravními obaly. Výběr pódia i hlediště musí odpovídat požadavkům vedení muzea, zpracovatele projektu a památkových orgánů, kteří jej musí schválit. A.2.1 Pódium 1. Rozměry: 8 x 6 m, výška podlahy: mm + tloušťka podlahové desky 2. Užitné zatížení podlahy: min. 5 kn/m2. 3. Plocha jeviště bude sestavena z výškově nastavitelných stolů o rozměrech 1000x2000 mm. 4. Výška stolových nohou bude plynule měnitelná tak, aby bylo možné vyrovnat případné nerovnosti terénu (rozdíl 300mm). 5. Maximální hmotnost jednoho dílu konstrukce: 50kg. 6. Konstrukce z materiálů odolných ve venkovním prostředí (žárově zinkovaná ocel, slitiny hliníku, vodovzdorné dřevo nebo překližka, plasty s filtrem proti UV záření). 7. Montáž a demontáž bude jednoduchá a rychlá, pokud možno bez nutnosti použití nářadí, s max. čtyřmi pracovníky. 8. Pokrytí podlahy bude rovné, s možností položení plošných povlaků (koberce, baletizol apod.). 9. Nezávislé přestavitelné bezpečné schody s možností přístupu na pódium z kterékoli strany. 10. Zábradlí na zadní a bočních stranách. 11. Konstrukce pódia a jeho podlahy musí umožnit zakrytí viditelných svislých konstrukčních částí. 12. Variabilita půdorysu: možnost sestavení pódia do různých půdorysných tvarů. Skutečné rozměry dílčích částí konstrukce budou vycházet z rozměrů typizovaných skladebných dílců vybraného konstrukčního systému. A.2.2 Střecha pódia 1. Pultová střecha s nosnou konstrukcí z hliníkových příhradových nosníků (čtyřbodové traverzy). 2. Rozměry: šířka 10 m, hloubka 8 m, světlá výška konstrukce: 5,5 m (v nejnižším místě pultové střechy). 3. Příhradové sloupy budou opatřeny vzpěrami zajišťujícími vlastní stabilitu jednotlivých sloupů.

2 4. Vodorovný nosník na čelní straně střechy bude vybaven přesahem v délce 1m na každé straně střechy, podepřený příhradovými sloupy v délce pro maximální výšku střechy (použitelné volitelně pro zavěšení PA systému). 5. Zastřešení: tkaná impregnovaná textilie; boční a zadní kryty: černá průvzdušná síť. 6. Povolené zatížení nosné konstrukce: - vítr 25m/sec (charakteristické zatížení), - světla, repro 0,5 kn/bm vodorovného nosníku, - výkryty (textil) 0,1 kn/bm vodorovného nosníku, - střecha 0,1 kn/m2 + zatížení deštěm. 7. Jednotlivé prvky budou přenosné 2 osobami (max. 50 kg). 8. Zvednutí konstrukce střechy do provozní polohy pomocí výtahu s ručním vrátkem na každém sloupu 9. Na konstrukci sloupů a vodorovných (šikmých) nosníků bude možné uchytit zakrytí konstrukce textilní, nebo pevné odnímatelné panely. 10. Na konstrukci bude možné zavěsit svítidla a zvukovou aparaturu Skutečné rozměry dílčích částí konstrukce budou vycházet z rozměrů typizovaných skladebných dílců vybraného konstrukčního systému. Garanci statiky konstrukce určí dodavatel. Statická zpráva bude součástí dodávky. A.2.3 Hlediště Hlediště nebude kryté a nebude mít elevaci. Hlediště v kapacitě 200 diváků bude tvořeno hliníkovými stohovatelnými křesly. A.2.4 Elektroinstalace Pódium bude koncipováno jako přenosné s možností umístění na čtyřech místech dle výkresu B.1. Pódium bude vybaveno rozvodnicí s přívodním kabelem 25 m. Rozvody el. energie pro připojení pódia, včetně požadovaného vyzbrojení rozvodnic přípojných míst jsou popsány samostatně v A.3 Technická zpráva elektroinstalace. A.2.5 Sloupek pro rozvaděč Na sloupku pro rozvaděč z pohledového betonu jsou niky pro umístění informačních tabulí. Sloupek je z prostého betonu, strop nad nikou rozvaděče je vyztužen kari sítí. Sloupek je založen 80 cm pod úrovní terénu. Umístění sloupku a barva nátěru se upřesní při realizaci. Zřízení sloupku bylo schváleno Rozhodnutím Krajského úřadu. Ve sloupku bude umístěna rozvodnice RV, která je popsána v A.3 Technická zpráva elektroinstalace. A.2.6 Technické vybavení pódia osvětlení Osvětlení pódia bude koncipováno pro venkovní použití. 1. Fresnel bodový reflektor vybavený hákem pro zavěšení - v počtu 4 ks 2. LED PAR 64 /RGBW QCL s pasivním chlazením o výkonu 100W - v počtu 16 ks - světla budou montovaná po 4 ks na tyč (LED POWER DMX BAR) vybavenou háky pro zavěšení 3. Otočná hlava LED BEAM - 75W LED vybavená hákem pro zavěšení - v počtu 4 ks 4. Stmívač - 6 kanálů - v počtu 1 ks 5. Osvětlovací pult DMX 24/48 - v počtu 1 ks 6. Kabeláž pro připojení - sada v počtu 1 ks 7. Teleskopický stativ max. výška 3,3 m - v počtu 2 ks Vše dodáno v přepravních obalech.

3 A.2.7 Technické vybavení pódia - PA systém 1. Pasivní PA systém včetně řídící jednotky tvořený reproboxem (zavěsitelným, polohovatelným) 15"+2" o výkonu 2000W PEAK - v počtu 2 ks 2. Subwoofer 15" o výkonu 2000W PEAK - v počtu 2 ks 3. Zesilovač o výkonu 2x 2000W RMS - v počtu 2 ks 4. Mixážní pult vybavený 8 vstupy MIC, a integrovanou efektovou jednotkou - v počtu 1 ks 5. Bezdrátový mikrofon o výkonu 50mW - v počtu 2 ks 6. Teleskopický stativ s redukcí pro REPRO max. výška 3,3 m - v počtu 2 ks 7. Kompletní kabeláž pro připojení - sada v počtu 1 ks Vše dodáno v přepravních obalech. A.2.8 Zaškolení obsluhy Obsluha (4 osoby) bude zaškolena pro stavbu mobilního pódia, instalaci a zapojení technického vybavení, další dva pracovníci budou zaškoleni pro obsluhu technického vybavení v základním rozsahu. A.3 Technická zpráva elektroinstalace Tímto návrhem jsou řešeny rozvody elektrické energie pro připojení pódia. Elektroinstalace budou dodány včetně revizní zprávy. Soustava napětí: TN-C-S Motorový rozvod: 3+PEN, 3+PE+N, 400V, 50Hz Světelný rozvod: 1+PE+N, 230V, 50Hz Energetická bilance Pódium Pinst = Psouč = 9,6 kw Ochrana před úrazem elektrickým proudem, uzemnění Ochrana před úrazem elektrickým proudem je provedena dle ČSN samočinným odpojením od zdroje a proudovými chrániči s vybavovacím proudem 30mA. Prostředí Mimo objekt: venkovní - (411) AA8, AB8, AC1, AD3, AE4, AF1, AG1, AH1, AK1, AN3, AR4, AS1, BA1 prostory zvlášť nebezpečné. Zajištění potřebného příkonu Potřebný příkon Pinst = Psouč = 9,6 kw bude zajištěn ze stávajících rozvodů zámku. A.3.1 Pódium Pódium bude koncipováno jako přenosné s možností umístění na čtyřech místech. Pódium bude vybaveno rozvodnicí s přívodním kabelem 25 m. Rozvodnice RPO Pro variabilnost osvětlení pódia a dalšího elektrozařízení (zvuková technika, apod.) bude navržena rozvodnice RPO s dvanácti vývody, vyzbrojenými vždy jističem s proudovým chráničem, vypínačem a zásuvkou. Bude součástí pódia.

4 Rozvodnice má na vstupu hlavní vypínač 63A a podružné měření spotřeby. Výstupem bude devět proudových chráničů s nadproudým jištěním 10A pro osvětlení podia a tři chrániče s nadproudým jištěním 16A pro ozvučení. Vývody pro osvětlení budou připojeny přes vypínače 10A na jednofázové zásuvky, vývody pro ozvučení na dvojité zásuvky 16A. Hlavní vypínač, měření spotřeby a chrániče budou umístěny v povrchové rozvodnici 36 modulů, IP65. Tato rozvodnice, vypínače osvětlení, zásuvky a dvoj-zásuvky budou umístěny v uzamykatelné skříni. Součástí rozvodnice bude přívodní kabel (25m šňůry H07RN-F 5G16) a přípojná vidlice 63A. A.3.2 Přípojná místa pro podium Pro připojení pódiové rozvodnice RPO budou na určených čtyřech místech instalovány třífázové zásuvky umístěné ve skříni se zámkem, aby nedocházelo k možnosti zneužití zásuvek nepovolanými osobami. Malé nádvoří rozvodnice RN Do stávající skříně bude doplněn proudový chránič a jističe. Zásuvky budou umístěny v samostatné uzamykatelné skříni umístěné vedle původní. Parkán rozvodnice RP Na parkánu bude umístěna rozvodnice RP. Připojena bude stávajícím kabelem. V trafostanici v hlavním rozvaděči RH se nahradí stávající jistič 32A jističem 80A. V rozvodnici RP bude umístěno podružné měření spotřeby, vývod pro rozvodnici RV na valech a přes proudový chránič vývod pro zásuvku 63A pro připojení podia. Rozvodnice RV bude připojena již položeným kabelem 1-CYKY-J 5x25 přes jistič 80A (průběžné připojení), jistič slouží k jištění kabelu a jako vypínač. Měření spotřeby, jističe a chránič budou umístěny v povrchové rozvodnici 24 modulů, IP65. Tato rozvodnice a zásuvka trojfázová 63A (pro podium) budou umístěny v uzamykatelné skříni. Velké nádvoří rozvodnice RVN V budově č. 2 bude zazděna rozvodnice RVN, připojí se bez jištění z RIS kabelem CYKY-J 5x16. V rozvodnici bude na vstupu hlavní jistič 80A, dále podružné měření spotřeby a přes proudový chránič čtyři vývody pro zásuvky. Chránič a jističe budou umístěny v povrchové rozvodnici 24 modulů, IP65. Tato rozvodnice a zásuvky (2 ks jednofázová 16A, trojfázová 32A a trojfázová 63A pro podium) budou umístěny v uzamykatelné skříni. Valy rozvodnice RV Na valech bude instalována rozvodnice RV do výše popsaného sloupku. Sloupek bude napojen kabelem 1-CYKY-J 5x25 v délce 80 m, který bude uložen do země a napojen na stávající kabel vedený z rozvodnice RP. V rozvodnici bude na vstupu proudový chránič, výstupem budou čtyři vývody pro zásuvky. Chránič a jističe budou umístěny v povrchové rozvodnici 24 modulů, IP65. Tato rozvodnice a zásuvky - 2 ks jednofázová 16A, trojfázová 32A a trojfázová 63A (pro podium) budou umístěny v uzamykatelné skříni.

5 A.4 Závěr Celé provedení díla musí odpovídat normám a předpisům ČSN, a to s ohledem na jejich platnost v době provádění montáže. Při montáži je nutno dodržovat bezpečnost práce. Při montáži je nutné používat materiály, výrobky a zařízení, které odpovídají požadavkům na doloženou certifikaci a schvalování (zákon o státním zkušebnictví a příslušné vyhlášky) a z hlediska řízení jakosti musí být postupováno dle norem ISO Předmětem dodávky je i revizní zpráva rozvodnice pódia a všech přípojných míst. Dodaná zařízení nesmí obsahovat žádné díly, prvky a materiál, obsahující silikony, teflony a PBC. Těchto látek nesmí být použito ani při výrobě a montáži zařízení. Současně nesmí obsahovat žádné látky, které při havarijních stavech (zkraty, požár atd.) způsobují uvolňování látek nepříznivě ovlivňujících životní prostředí. Vnější prostory zámku umístění mobilního pódia B.1 Sloupek rozvaděče B.2 Rozvodnice RN na nádvoří B.3a, B.3b Rozvodnice RP na parkánu B.4a, B.4b Rozvodnice RV na valech B.5a, B.5b Rozvodnice RVN na velkém nádvoří B.6a, B.6b Rozvodnice RPO pódium B.7a, B.7b Rozhodnutí Krajského úřadu Pardubického kraje C.1 Výkaz výměr
