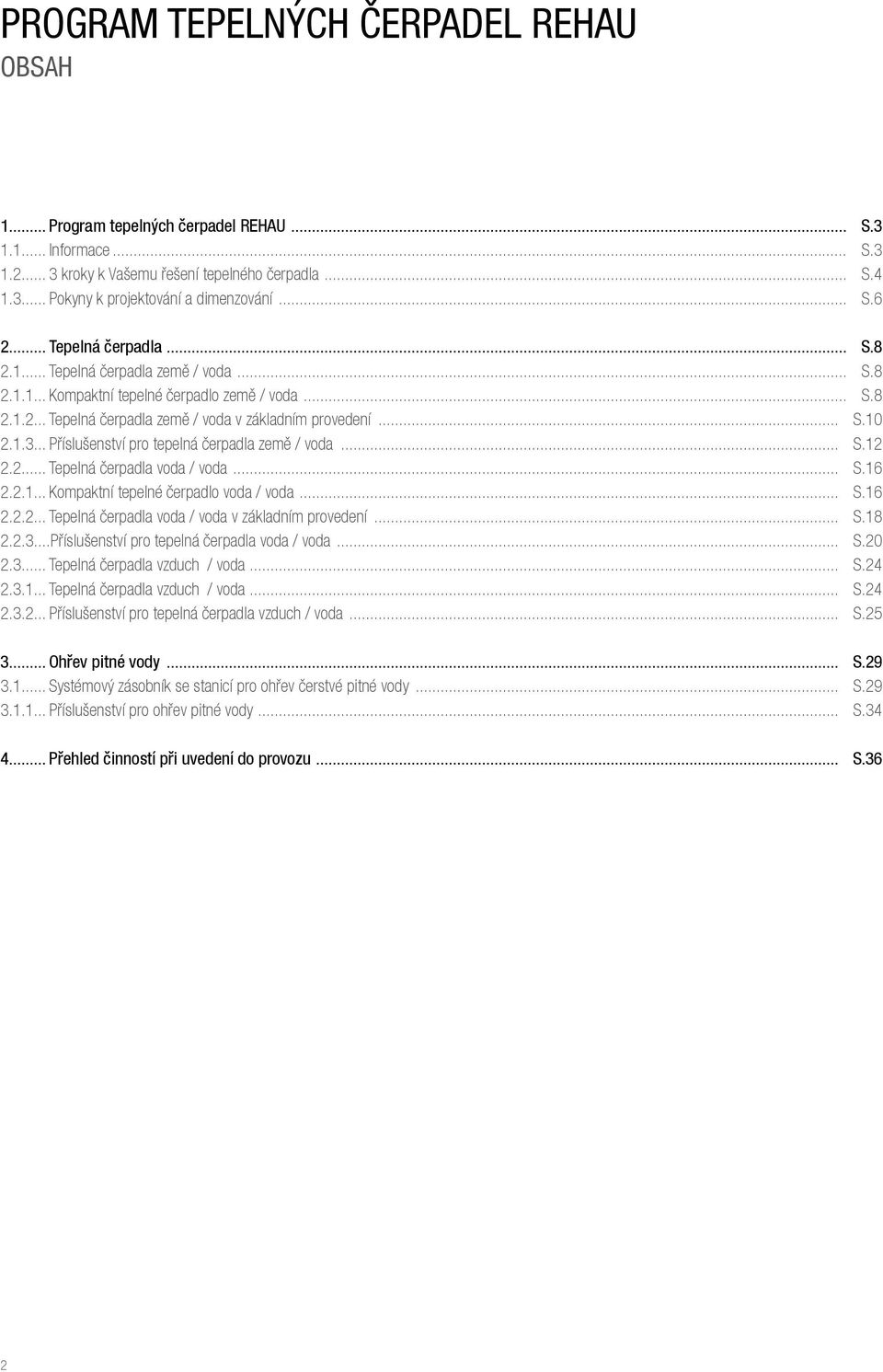

2 PROGRAM TEPELNÝCH ČERPADEL REHAU OBSAH 1... Program tepelných čerpadel REHAU... S Informace... S kroky k Vašemu řešení tepelného čerpadla... S Pokyny k projektování a dimenzování... S Tepelná čerpadla... S Tepelná čerpadla země / voda... S Kompaktní tepelné čerpadlo země / voda... S Tepelná čerpadla země / voda v základním provedení... S Příslušenství pro tepelná čerpadla země / voda... S Tepelná čerpadla voda / voda... S Kompaktní tepelné čerpadlo voda / voda... S Tepelná čerpadla voda / voda v základním provedení... S Příslušenství pro tepelná čerpadla voda / voda... S Tepelná čerpadla vzduch / voda... S Tepelná čerpadla vzduch / voda... S Příslušenství pro tepelná čerpadla vzduch / voda... S Ohřev pitné vody... S Systémový zásobník se stanicí pro ohřev čerstvé pitné vody... S Příslušenství pro ohřev pitné vody... S Přehled činností při uvedení do provozu... S.36 2

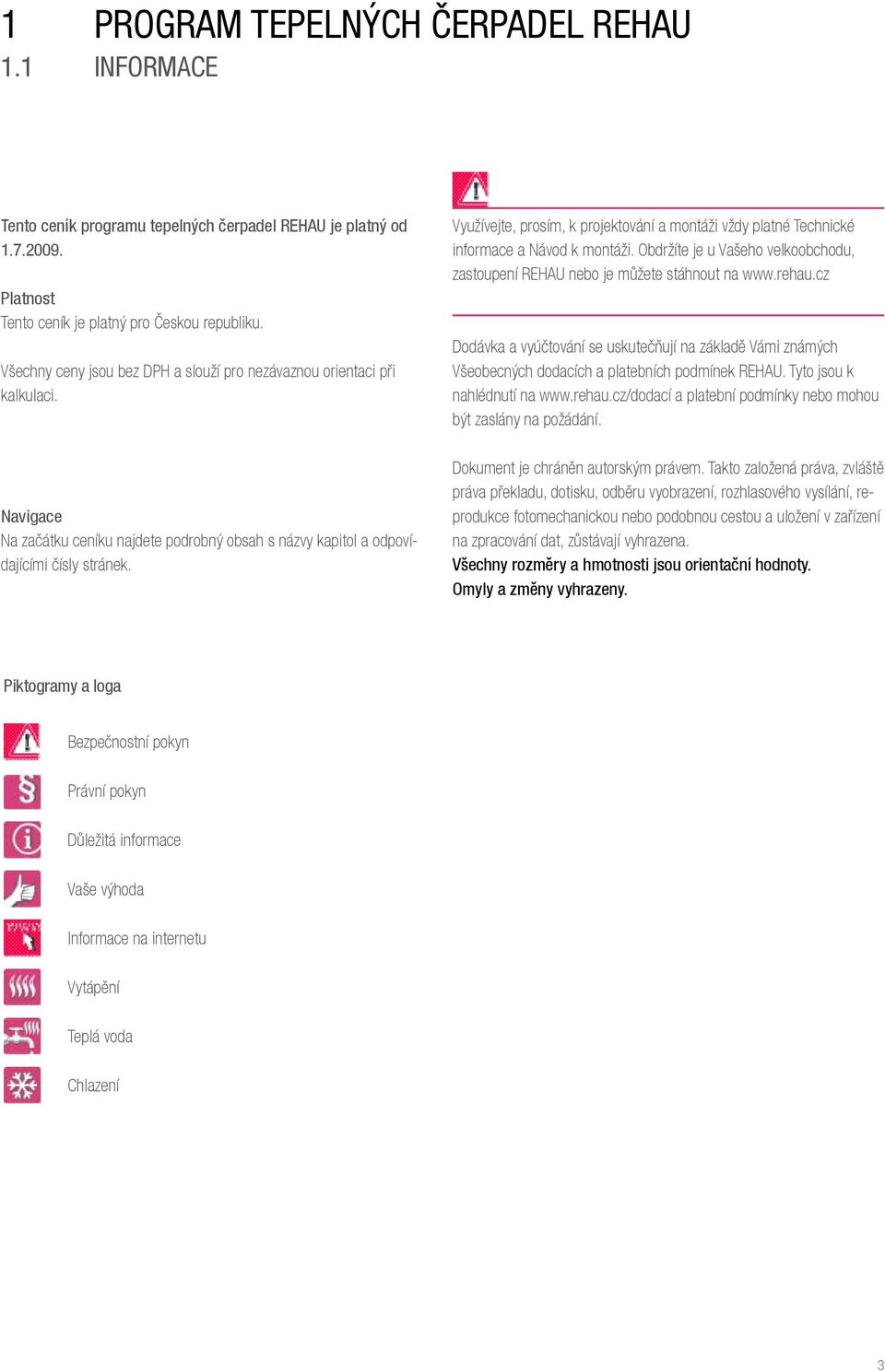

3 1 PROGRAM TEPELNÝCH ČERPADEL REHAU 1.1 INFORMACE Tento ceník programu tepelných čerpadel REHAU je platný od Platnost Tento ceník je platný pro Českou republiku. Všechny ceny jsou bez DPH a slouží pro nezávaznou orientaci při kalkulaci. Navigace Na začátku ceníku najdete podrobný obsah s názvy kapitol a odpovídajícími čísly stránek. Využívejte, prosím, k projektování a montáži vždy platné Technické informace a Návod k montáži. Obdržíte je u Vašeho velkoobchodu, zastoupení REHAU nebo je můžete stáhnout na Dodávka a vyúčtování se uskutečňují na základě Vámi známých Všeobecných dodacích a platebních podmínek REHAU. Tyto jsou k nahlédnutí na a platební podmínky nebo mohou být zaslány na požádání. Dokument je chráněn autorským právem. Takto založená práva, zvláště práva překladu, dotisku, odběru vyobrazení, rozhlasového vysílání, reprodukce fotomechanickou nebo podobnou cestou a uložení v zařízení na zpracování dat, zůstávají vyhrazena. Všechny rozměry a hmotnosti jsou orientační hodnoty. Omyly a změny vyhrazeny. Piktogramy a loga Bezpečnostní pokyn Právní pokyn Důležitá informace Vaše výhoda Informace na internetu Vytápění Teplá voda Chlazení 3

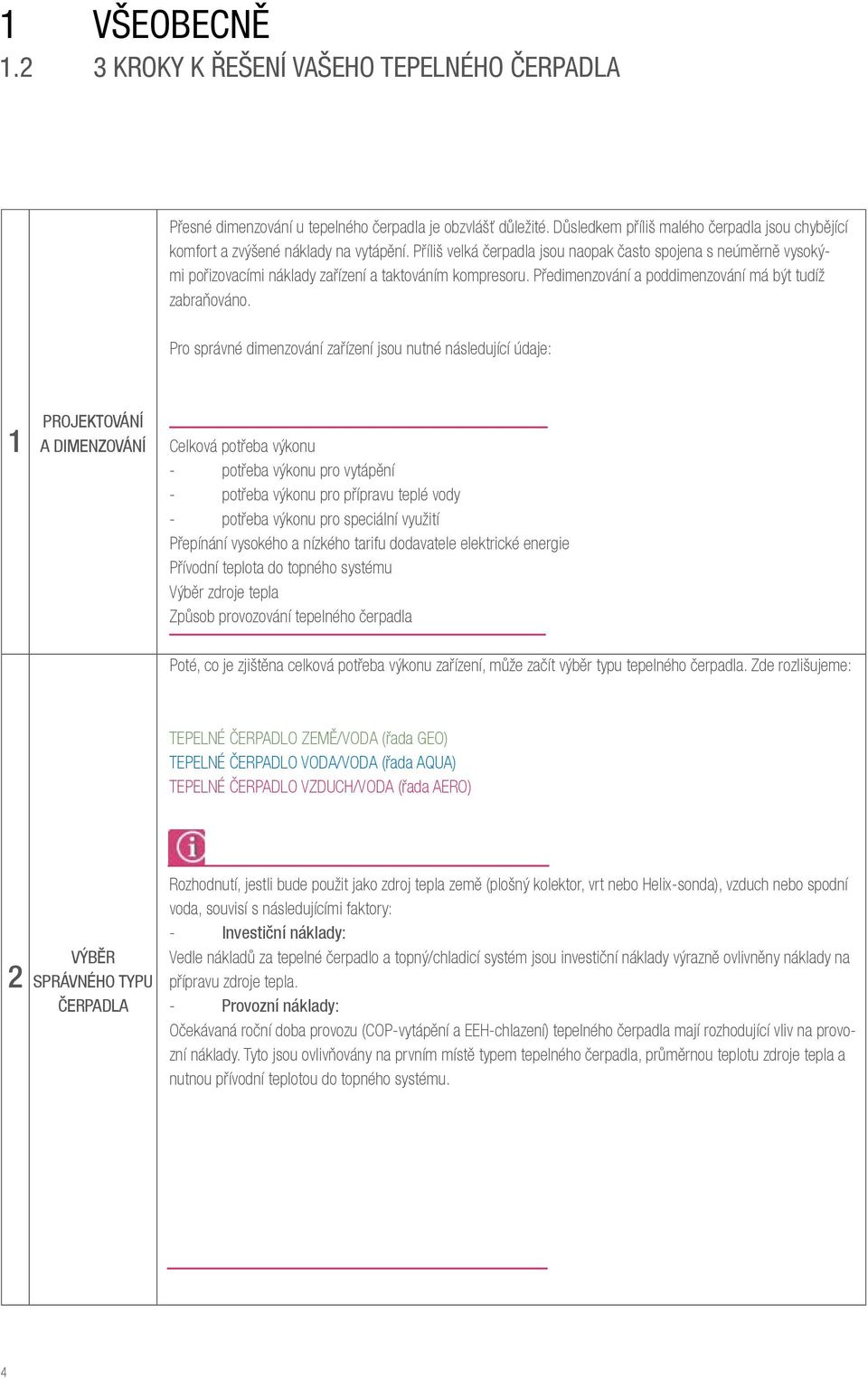

4 1 VŠEOBECNĚ KROky K ŘEŠENÍ vašeho TEPELNÉHO ČERPADLA Přesné dimenzování u tepelného čerpadla je obzvlášť důležité. Důsledkem příliš malého čerpadla jsou chybějící komfort a zvýšené náklady na vytápění. Příliš velká čerpadla jsou naopak často spojena s neúměrně vysokými pořizovacími náklady zařízení a taktováním kompresoru. Předimenzování a poddimenzování má být tudíž zabraňováno. Pro správné dimenzování zařízení jsou nutné následující údaje: 1 PROJEKTOVÁNÍ A DIMENZOVÁNÍ Celková potřeba výkonu - potřeba výkonu pro vytápění - potřeba výkonu pro přípravu teplé vody - potřeba výkonu pro speciální využití Přepínání vysokého a nízkého tarifu dodavatele elektrické energie Přívodní teplota do topného systému Výběr zdroje tepla Způsob provozování tepelného čerpadla Poté, co je zjištěna celková potřeba výkonu zařízení, může začít výběr typu tepelného čerpadla. Zde rozlišujeme: TEPELNÉ ČERPADLO ZEMĚ/VODA (řada GEO) TEPELNÉ ČERPADLO VODA/VODA (řada AQUA) TEPELNÉ ČERPADLO VZDUCH/VODA (řada AERO) 2 VÝBĚR SPRÁVNÉHO TYPU ČERPADLA Rozhodnutí, jestli bude použit jako zdroj tepla země (plošný kolektor, vrt nebo Helix-sonda), vzduch nebo spodní voda, souvisí s následujícími faktory: - Investiční náklady: Vedle nákladů za tepelné čerpadlo a topný/chladicí systém jsou investiční náklady výrazně ovlivněny náklady na přípravu zdroje tepla. - Provozní náklady: Očekávaná roční doba provozu (COP-vytápění a EEH-chlazení) tepelného čerpadla mají rozhodující vliv na provozní náklady. Tyto jsou ovlivňovány na prvním místě typem tepelného čerpadla, průměrnou teplotu zdroje tepla a nutnou přívodní teplotou do topného systému. 4

5 Příslušenství k tepelným čerpadlům je pro lepší orientaci rozlišeno barevně následujícím způsobem: - TEPELNÉ ČERPADLO ZEMĚ/VODA (řada GEO) - TEPELNÉ ČERPADLO VODA/VODA (řada AQUA) - TEPELNÉ ČERPADLO VZDUCH/VODA (řada AERO) 3 VÝBĚR PŘÍSLUŠENSTVÍ Dále je příslušenství rozděleno do následujících kategorií: - povinné příslušenství ( P ) - volitelné (doporučené) příslušenství ( V ) Odpovídající označení (P nebo V) najdete v prvním sloupci před číslem výrobku. Příklad: Připojovací sada pro primární okruh 5-15kW pro tepelná čerpadla země/voda je povinné příslušenství (P) Č.výrobku Popis P Příp.sada pro primár. okruh 5-15kW VŠEOBECNĚ 5

6 1 VŠEOBECNĚ 1.3 POKYNY K PROJEKTOVÁNÍ A DIMENZOVÁNÍ Tato zkrácená informace k projektování a dimenzování systému s tepelným čerpadlem nenahrazuje Technické informace, které obdržíte u Vašeho velkoobchodu, zastoupení REHAU nebo je můžete stáhnout na Správné dimenzování a navržení soustavy s tepelným čerpadlem jsou předpoklad pro dlouhodobý, úsporný a uspokojivý provoz. Zde je nutné, aby všechny komponenty byly správně mezi sebou sladěny. Toto se týká jak zdroje tepla, tepelného čerpadla, tak i topného systému (užívání tepla). Většina problémů související s tepelnými čerpadly jsou způsobeny nesprávným dimenzováním na straně zdroje tepla nebo na straně topného systému. Proto je nutné, aby nedocházelo k předimenzování nebo poddimenzování soustavy s tepelným čerpadlem. Tomuto může být však zabráněno správným dimenzováním. Projektování a dimenzování soustavy s tepelným čerpadlem se v zásadě skládá z následujících kroků: - Dimenzování výkonu tepelného čerpadla - Stanovení zdroje tepla - Dimenzování zdroje tepla Na následujících stránkách Vás provedeme těmito kroky. Dimenzování výkonu tepelného čerpadla: Topný výkon tepelného čerpadla se vypočítává z - tepelných ztrát budovy (výpočet dle ČSN EN 12831) - potřeby výkonu pro přípravu teplé vody (výpočet dle DIN 4708) - potřeby výkonu pro případná speciální využití (např. bazén) - jakož i z případného režimu přerušení odběru elektřiny Toto lze shrnout do následujícího vzorce: QWP=(QH+QTW+QS) x faktor přerušení odběru elektřiny celková potřeba výkonu tepelného čerpadla potřeba výkonu pro vytápění (tepelné ztráty) potřeba výkonu pro přípravu teplé vody potřeba výkonu pro speciální využití Tepelné ztráty budovy Následující tabulka udává přehled specifických tepelných ztrát v závislosti na standardech budovy běžných v České republice. Typ budovy Typ zateplení Specifické využití tepla na osobu a den Stará budova žádná tepelná izolace 120W/m² Budovy před r Rok výstavby cca 1995 Novostavba QWP QH QTW QS malá/jednoduchá tepelná izolace izolace podle ČSN platné do roku 2002 izolace podle ČSN platné po roku W/m² 50-60W/m² 40-60W/m² Pasivní dům vysoce izolovaná budova 10W/m² Potřeba výkonu pro přípravu teplé vody Potřeba energie pro přípravu teplé vody může být velmi odlišná v závislosti na individuálním komfortu, jak nám ukazuje následující tabulka. Spotřeba teplé vody (45 C) na osobu a den Specifické využití tepla na ososbu a den Nízká spotřeba l Wh Střední spotřeba l Wh Vysoká spotřeba l Wh 6

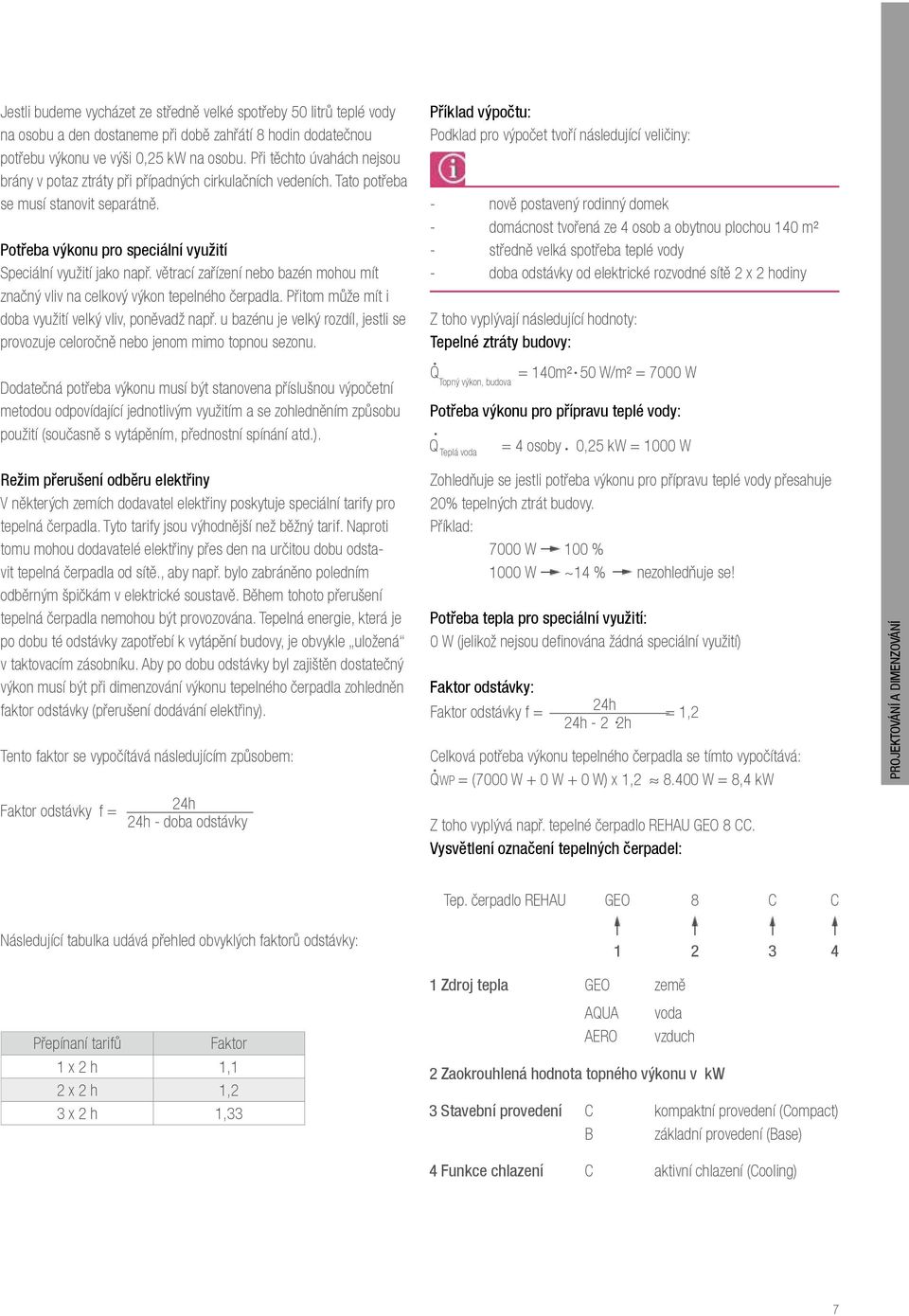

7 Jestli budeme vycházet ze středně velké spotřeby 50 litrů teplé vody na osobu a den dostaneme při době zahřátí 8 hodin dodatečnou potřebu výkonu ve výši 0,25 kw na osobu. Při těchto úvahách nejsou brány v potaz ztráty při případných cirkulačních vedeních. Tato potřeba se musí stanovit separátně. Potřeba výkonu pro speciální využití Speciální využití jako např. větrací zařízení nebo bazén mohou mít značný vliv na celkový výkon tepelného čerpadla. Přitom může mít i doba využití velký vliv, poněvadž např. u bazénu je velký rozdíl, jestli se provozuje celoročně nebo jenom mimo topnou sezonu. Dodatečná potřeba výkonu musí být stanovena příslušnou výpočetní metodou odpovídající jednotlivým využitím a se zohledněním způsobu použití (současně s vytápěním, přednostní spínání atd.). Příklad výpočtu: Podklad pro výpočet tvoří následující veličiny: - nově postavený rodinný domek - domácnost tvořená ze 4 osob a obytnou plochou 140 m² - středně velká spotřeba teplé vody - doba odstávky od elektrické rozvodné sítě 2 x 2 hodiny Z toho vyplývají následující hodnoty: Tepelné ztráty budovy: Q Topný výkon, budova Potřeba výkonu pro přípravu teplé vody: Q Teplá voda = 140m² 50 W/m² = 7000 W = 4 osoby 0,25 kw = 1000 W Režim přerušení odběru elektřiny V některých zemích dodavatel elektřiny poskytuje speciální tarify pro tepelná čerpadla. Tyto tarify jsou výhodnější než běžný tarif. Naproti tomu mohou dodavatelé elektřiny přes den na určitou dobu odstavit tepelná čerpadla od sítě., aby např. bylo zabráněno poledním odběrným špičkám v elektrické soustavě. Během tohoto přerušení tepelná čerpadla nemohou být provozována. Tepelná energie, která je po dobu té odstávky zapotřebí k vytápění budovy, je obvykle uložená v taktovacím zásobníku. Aby po dobu odstávky byl zajištěn dostatečný výkon musí být při dimenzování výkonu tepelného čerpadla zohledněn faktor odstávky (přerušení dodávání elektřiny). Tento faktor se vypočítává následujícím způsobem: Faktor odstávky f = 24h 24h - doba odstávky Zohledňuje se jestli potřeba výkonu pro přípravu teplé vody přesahuje 20% tepelných ztrát budovy. Příklad: 7000 W 100 % 1000 W ~14 % nezohledňuje se! Potřeba tepla pro speciální využití: 0 W (jelikož nejsou definována žádná speciální využití) Faktor odstávky: Faktor odstávky f = 24h 24h - 2 2h = 1,2 Celková potřeba výkonu tepelného čerpadla se tímto vypočítává: QWP = (7000 W + 0 W + 0 W) x 1, W = 8,4 kw Z toho vyplývá např. tepelné čerpadlo REHAU GEO 8 CC. Vysvětlení označení tepelných čerpadel: PROJEKTOVÁNÍ A DIMENZOVÁNÍ Následující tabulka udává přehled obvyklých faktorů odstávky: Přepínaní tarifů Faktor 1 x 2 h 1,1 2 x 2 h 1,2 3 x 2 h 1,33 Tep. čerpadlo REHAU GEO 8 C C 1 Zdroj tepla GEO země AQUA AERO voda vzduch 2 Zaokrouhlená hodnota topného výkonu v kw 3 Stavební provedení C kompaktní provedení (Compact) B základní provedení (Base) 4 Funkce chlazení C aktivní chlazení (Cooling) 7

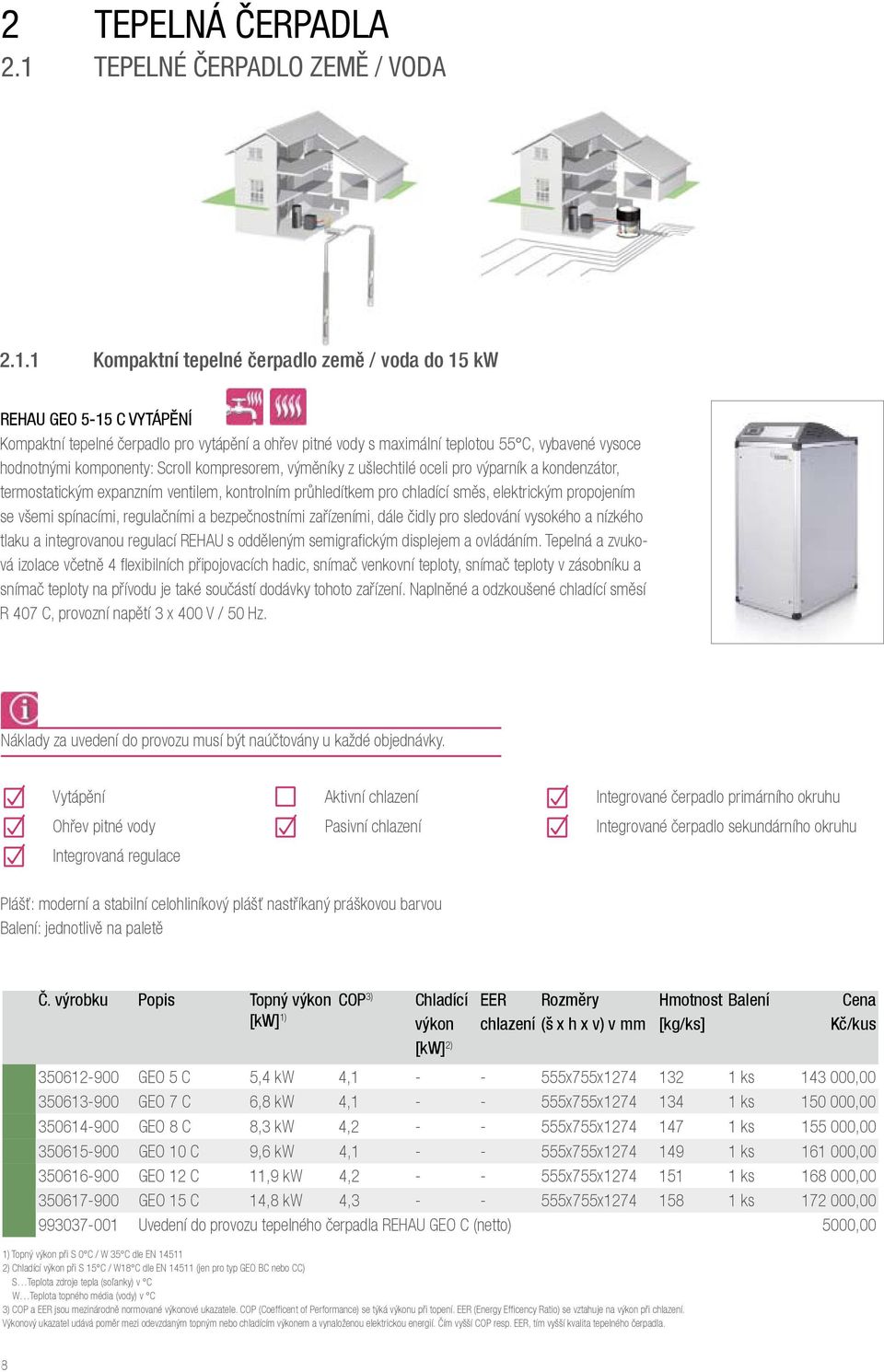

8 2 tepelná čerpadla 2.1 Tepelné čerpadlo země / voda Kompaktní tepelné čerpadlo země / voda do 15 kw REHAU GEO 5-15 C VYTÁPĚNÍ Kompaktní tepelné čerpadlo pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení Integrované čerpadlo sekundárního okruhu Integrovaná regulace Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě COP 3) Chladící Č. výrobku Popis Topný výkon [kw] 1) výkon [kw] 2) EER Rozměry chlazení (š x h x v) v mm Cena Kč/kus GEO 5 C 5,4 kw 4, x755x ks , GEO 7 C 6,8 kw 4, x755x ks , GEO 8 C 8,3 kw 4, x755x ks , GEO 10 C 9,6 kw 4, x755x ks , GEO 12 C 11,9 kw 4, x755x ks , GEO 15 C 14,8 kw 4, x755x ks , Uvedení do provozu tepelného čerpadla REHAU GEO C (netto) 5000,00 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 8

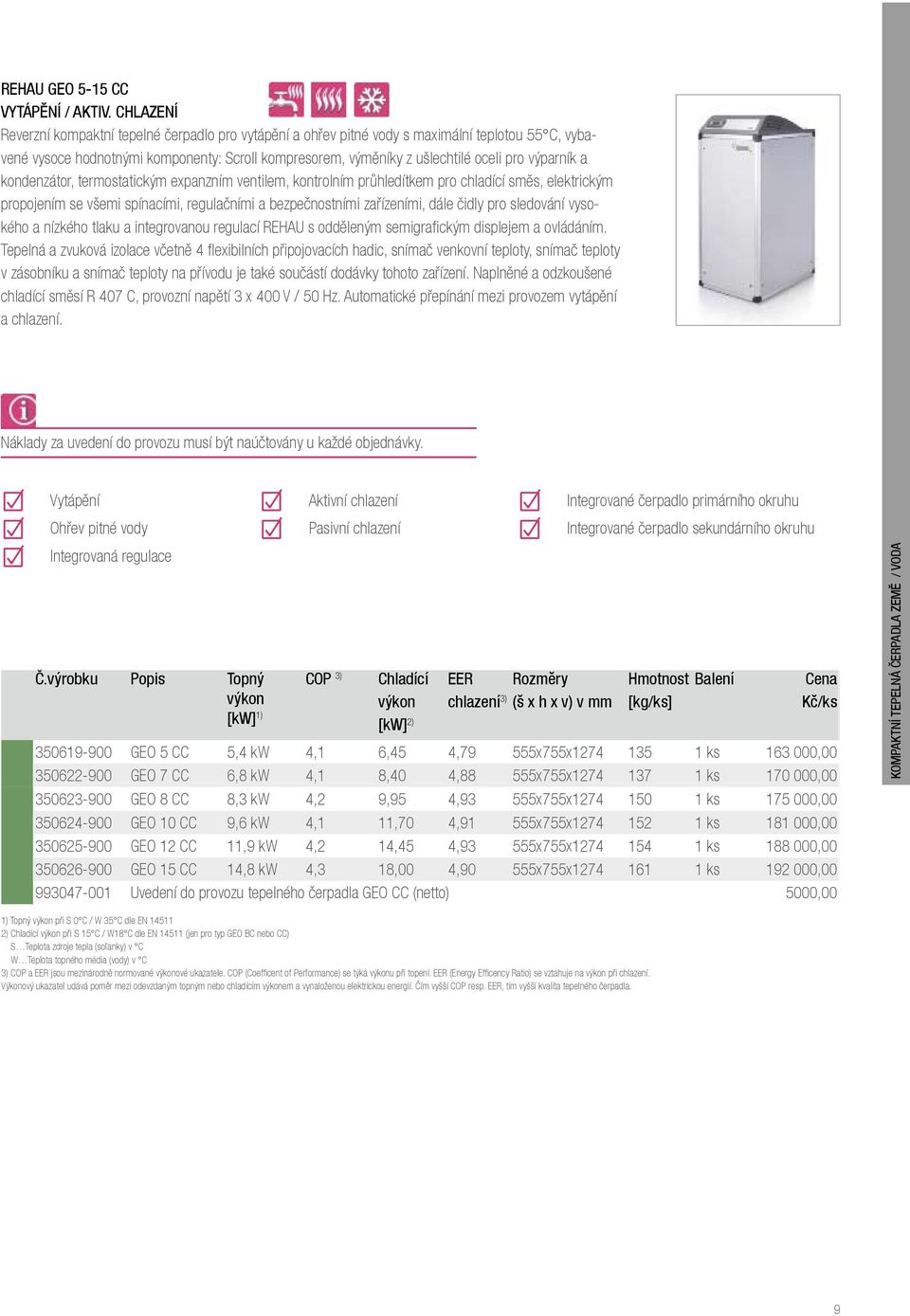

9 REHAU GEO 5-15 CC VYTÁPĚNÍ / AKTIV. CHLAZENÍ Reverzní kompaktní tepelné čerpadlo pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Automatické přepínání mezi provozem vytápění a chlazení. Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení Integrované čerpadlo sekundárního okruhu Integrovaná regulace Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER Rozměry chlazení 3) (š x h x v) v mm Cena Kč/ks GEO 5 CC 5,4 kw 4,1 6,45 4,79 555x755x ks , GEO 7 CC 6,8 kw 4,1 8,40 4,88 555x755x ks , GEO 8 CC 8,3 kw 4,2 9,95 4,93 555x755x ks , GEO 10 CC 9,6 kw 4,1 11,70 4,91 555x755x ks , GEO 12 CC 11,9 kw 4,2 14,45 4,93 555x755x ks , GEO 15 CC 14,8 kw 4,3 18,00 4,90 555x755x ks , Uvedení do provozu tepelného čerpadla GEO CC (netto) 5000,00 KOMPAKTNÍ TEPELNÁ ČERPADLA ZEMĚ / VODA 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 9

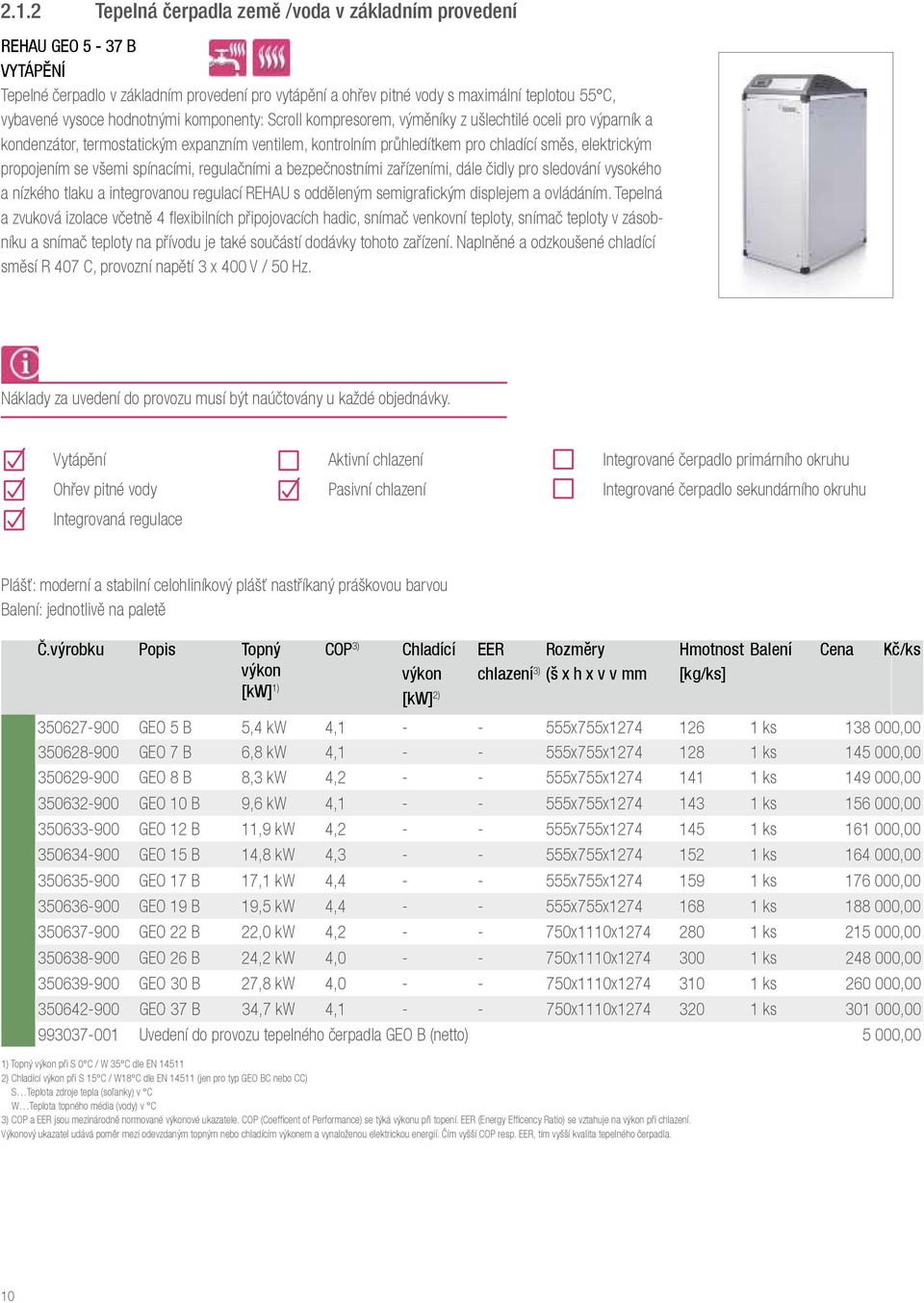

10 2.1.2 Tepelná čerpadla země /voda v základním provedení REHAU GEO 5-37 B VYTÁPĚNÍ Tepelné čerpadlo v základním provedení pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení Integrované čerpadlo sekundárního okruhu Integrovaná regulace Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER Rozměry chlazení 3) (š x h x v v mm Cena Kč/ks GEO 5 B 5,4 kw 4, x755x ks , GEO 7 B 6,8 kw 4, x755x ks , GEO 8 B 8,3 kw 4, x755x ks , GEO 10 B 9,6 kw 4, x755x ks , GEO 12 B 11,9 kw 4, x755x ks , GEO 15 B 14,8 kw 4, x755x ks , GEO 17 B 17,1 kw 4, x755x ks , GEO 19 B 19,5 kw 4, x755x ks , GEO 22 B 22,0 kw 4, x1110x ks , GEO 26 B 24,2 kw 4, x1110x ks , GEO 30 B 27,8 kw 4, x1110x ks , GEO 37 B 34,7 kw 4, x1110x ks , Uvedení do provozu tepelného čerpadla GEO B (netto) 5 000,00 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 10

11 REHAU GEO 5-15 BC VYTÁPĚNÍ / AKTIV. CHLAZENÍ Reverzní tepelné čerpadlo v základním provedení pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Automatické přepínání mezi provozem vytápění a chlazení. Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení Integrované čerpadlo sekundárního okruhu Integrovaná regulace Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER Rozměry chlazení 3) (š x h x v) v mm Cena Kč/ks GEO 5 BC 5,4 kw 4,1 6,45 kw 4,79 555x755x ks , GEO 7 BC 6,8 kw 4,1 8,40 kw 4,88 555x755x ks , GEO 8 BC 8,3 kw 4,2 9,95 kw 4,93 555x755x ks , GEO 10 BC 9,6 kw 4,1 11,70 kw 4,91 555x755x ks , GEO 12 BC 11,9 kw 4,2 14,45 kw 4,93 555x755x ks , GEO 15 BC 14,8 kw 4,3 18,00 kw 4,90 555x755x ks , GEO 17 BC 17,1 kw 4,4 21,4 kw 5,15 555x755x ks , GEO 19 BC 19,5 kw 4,4 23,9 kw 5,14 555x755x ks , GEO 22 BC 22,0 kw 4,2 27,2 kw 4,94 705x755x ks , GEO 26 BC 24,2 kw 4,0 32,5 kw 5,01 705x755x ks , GEO 30 BC 27,8 kw 4,0 37,5 kw 5,14 705x755x ks , GEO 37 BC 34,7 kw 4,1 46,0 kw 5,00 705x755x ks , Uvedení do provozu tepelného čerpadla GEO BC (netto) 5 000,00 TEPELNÁ ČERPADLA ZEMĚ / VODA V ZÁKLADNÍM PROVEDENÍ 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 11

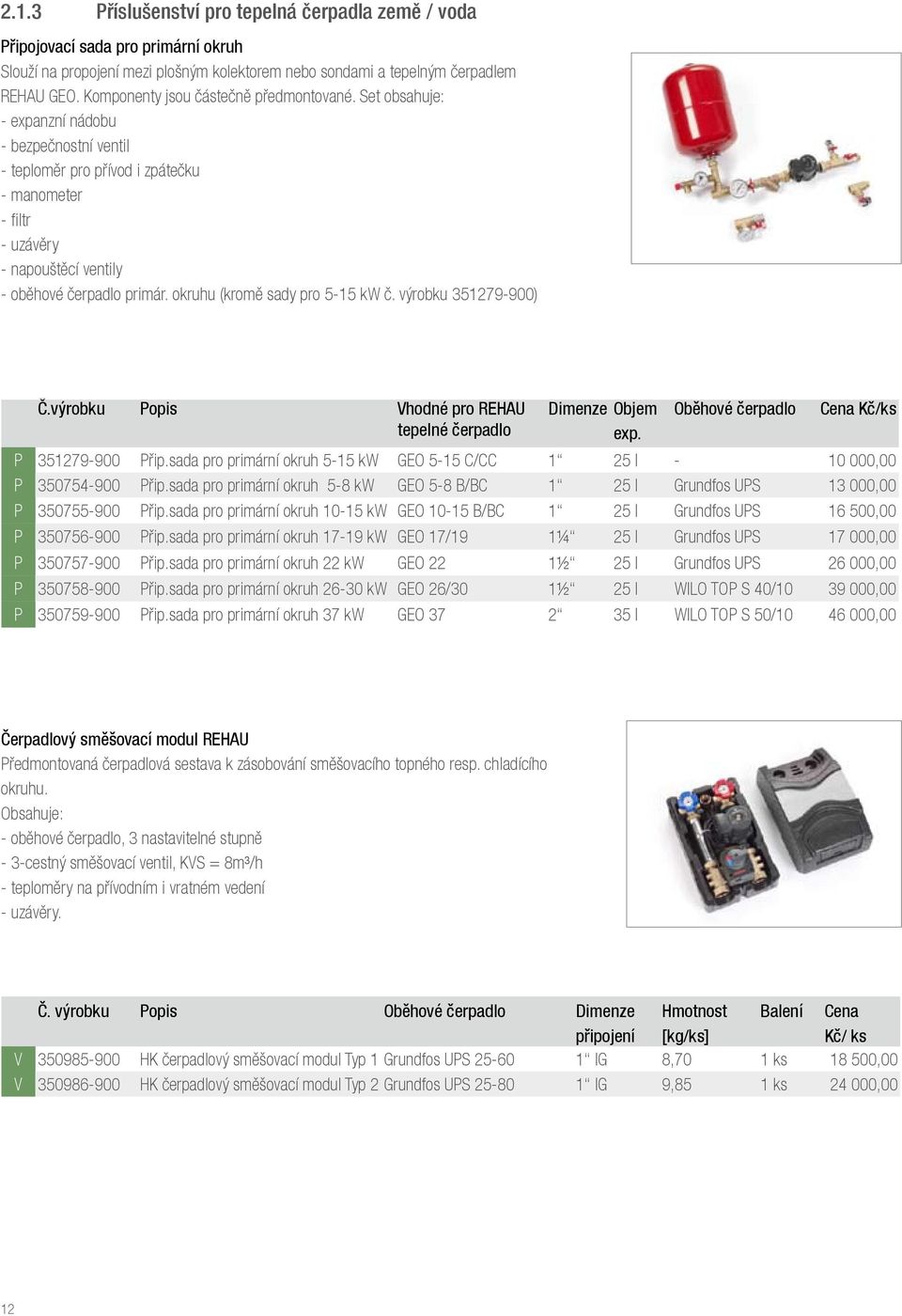

12 2.1.3 Příslušenství pro tepelná čerpadla země / voda Připojovací sada pro primární okruh Slouží na propojení mezi plošným kolektorem nebo sondami a tepelným čerpadlem REHAU GEO. Komponenty jsou částečně předmontované. Set obsahuje: - expanzní nádobu - bezpečnostní ventil - teploměr pro přívod i zpátečku - manometer - filtr - uzávěry - napouštěcí ventily - oběhové čerpadlo primár. okruhu (kromě sady pro 5-15 kw č. výrobku ) Č.výrobku Popis Vhodné pro REHAU tepelné čerpadlo Dimenze Objem exp. Oběhové čerpadlo Cena Kč/ks P Přip.sada pro primární okruh 5-15 kw GEO 5-15 C/CC 1 25 l ,00 P Přip.sada pro primární okruh 5-8 kw GEO 5-8 B/BC 1 25 l Grundfos UPS ,00 P Přip.sada pro primární okruh kw GEO B/BC 1 25 l Grundfos UPS ,00 P Přip.sada pro primární okruh kw GEO 17/19 1¼ 25 l Grundfos UPS ,00 P Přip.sada pro primární okruh 22 kw GEO 22 1½ 25 l Grundfos UPS ,00 P Přip.sada pro primární okruh kw GEO 26/30 1½ 25 l WILO TOP S 40/ ,00 P Přip.sada pro primární okruh 37 kw GEO l WILO TOP S 50/ ,00 Čerpadlový směšovací modul REHAU Předmontovaná čerpadlová sestava k zásobování směšovacího topného resp. chladícího okruhu. Obsahuje: - oběhové čerpadlo, 3 nastavitelné stupně - 3-cestný směšovací ventil, KVS = 8m³/h - teploměry na přívodním i vratném vedení - uzávěry. Č. výrobku Popis Oběhové čerpadlo Dimenze připojení Cena Kč/ ks V HK čerpadlový směšovací modul Typ 1 Grundfos UPS IG 8,70 1 ks ,00 V HK čerpadlový směšovací modul Typ 2 Grundfos UPS IG 9,85 1 ks ,00 12

13 Chlad.výměník REHAU Výměník z ušlechtilé oceli letovaný mědí (AISI 316) se připojí na primární straně přímo do primárního okruhu. Na sekundární straně se připojí přímo do topného / chladícího systému. Dodává se izolovaný s montážní deskou a upevňovacím materiálem. Č.výrobku Popis Dimenze připojení Cena Kč/ks Primární strana Sekundární strana V REHAU Chladící výměník GEO 6/AQUA 7,5 kw 1" AG 1¼" AG 8,1 1 ks ,00 V REHAU Chladící výměník GEO 8/AQUA 10 kw 1" AG 1¼" AG 10,4 1 ks ,00 V REHAU Chladící výměník GEO 11/AQUA 13 kw 1" AG 1¼" AG 12,7 1 ks ,00 V REHAU Chladící výměník GEO 15/AQUA 17 kw 1" AG 1¼" AG 14 1 ks ,00 V REHAU Chladící výměník GEO 18/AQUA 22 kw 1" AG 1¼" AG 15 1 ks ,00 V REHAU Chladící výměník GEO 22/AQUA 28 kw 1" AG 1¼" AG 21,7 1 ks ,00 V REHAU Chladící výměník GEO 35/AQUA 40 kw 2" AG 2" AG 26,8 1 ks ,00 3-cestný ventil REHAU Slouží na přepínání mezi provozem vytápění a chlazení, i na upřednostnění ohřevu zásobníku Obsahuje: - ventil z mosazi - servopohon - závitové přechody. PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA ZEMĚ / VODA Č.výrobku Popis Dimenze připojení Cena Kč/ks V REHAU 3-cestný ventil 1 ¼" 1¼" AG 2,3 1 ks 5 700,00 V REHAU 3-cestný ventil 2" 2" AG 2,8 1 ks 6 500,00 Odkalovač nečistot REHAU Zařízení slouží na odstranění částí nečistot a kalů z topného systému. Na zabudování do vedení vratného potrubí tepelného čerpadla. Umožňuje čištění během provozu systému bez přerušení. Materiál: mosaz Max. provozní teplota 110 C Max. provozní tlak 10 bar Č.výrobku Popis Dimenze připojení Cena Kč/ks P REHAU Odkalovač nečistot 1" 1" 1,30 1 ks 2 700,00 P REHAU Odkalovač nečistot 1¼" 1¼" 1,45 1 ks 3 500,00 P REHAU Odkalovač nečistot 1½" 1½" 1,60 1 ks 4 200,00 P REHAU Odkalovač nečistot 2" 2" 3,74 1 ks ,00 13

14 Odlučovač vzduchu REHAU Zařízení slouží pro automatické odstraňování vzduchu z topného systému. Pro zabudování do přívodního potrubí tepelného čerpadla. Materiál: mosaz Max. provozní teplota 110 C Max. provozní tlak 10 bar Č.výrobku Popis Dimenze připojení Cena Kč/ks P REHAU Odlučovač vzduchu 1" 1" 1,30 1 ks 2 700,00 P REHAU Odlučovač vzduchu 1¼" 1¼" 1,45 1 ks 3 500,00 P REHAU Odlučovač vzduchu 1½" 1½" 1,60 1 ks 4 200,00 P REHAU Odlučovač vzduchu 2" 2" 3,74 1 ks ,00 Zařízení pro měkký start REHAU Slouží k redukci startovacího proudu tepelného čerpadla až o 50%. Možno zabudovat do tepelného čerpadla i dodatečně, upevní se na DIN lištu. Č.výrobku Popis Vhodné pro TČ REHAU Cena Kč/ks V REHAU Zařízení pro měkký start 1 GEO ,05 1 ks 9 800,00 V REHAU Zařízení pro měkký start 2 GEO ,15 1 ks ,00 V REHAU Zařízení pro měkký start 3 GEO 37 1,30 1 ks ,00 Nemrznoucí směs REHAU Koncentrát pro smíchání s vodou Chrání systém před korozí Biologicky odbouratelná tekutina Č.výrobku Popis Objem balení Cena Kč/ks V REHAU Propylenglykol 20 l 20,5 1 kanistr = 20l 200,00 14

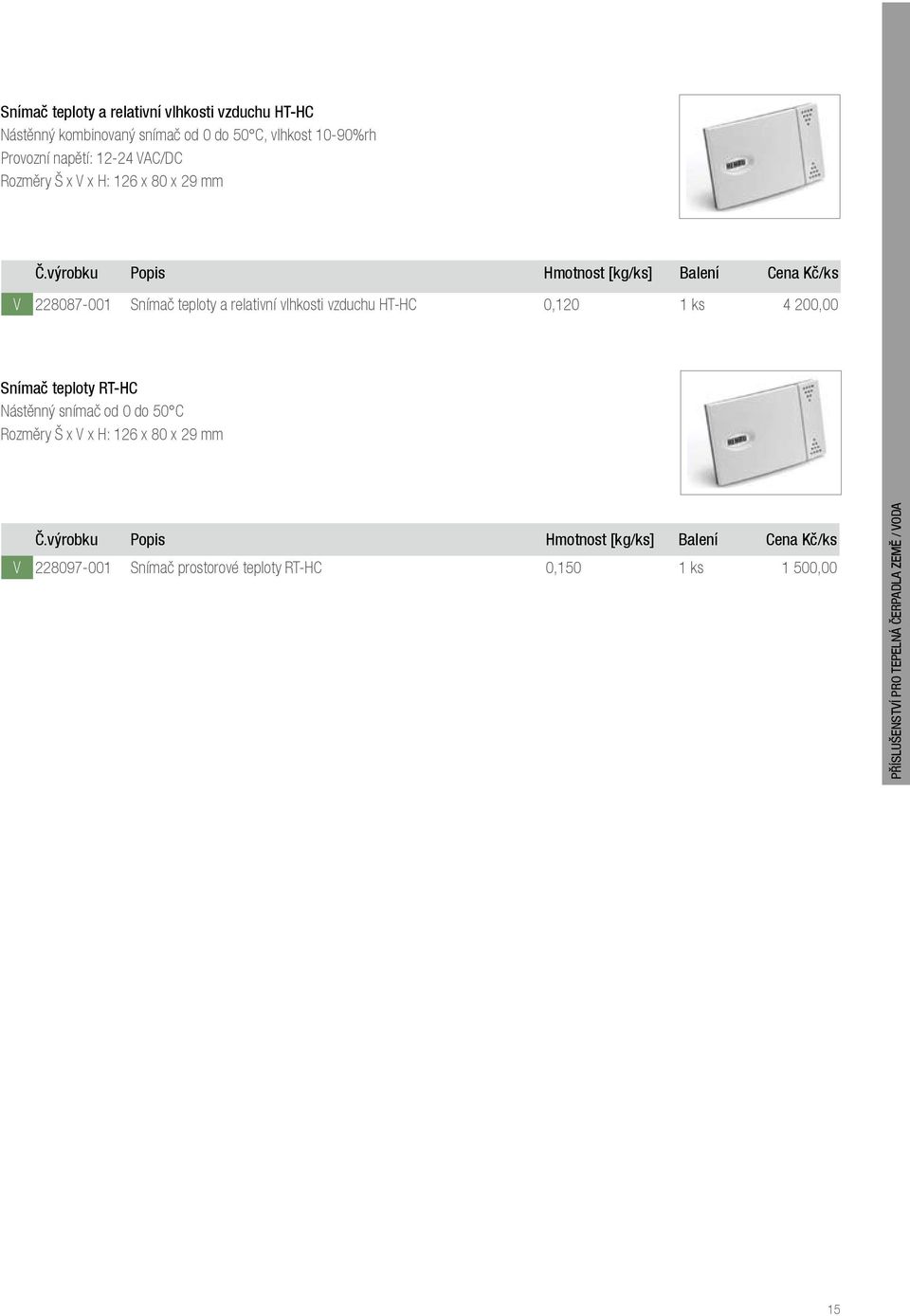

15 Snímač teploty a relativní vlhkosti vzduchu HT-HC Nástěnný kombinovaný snímač od 0 do 50 C, vlhkost 10-90%rh Provozní napětí: VAC/DC Rozměry Š x V x H: 126 x 80 x 29 mm Č.výrobku Popis Cena Kč/ks V Snímač teploty a relativní vlhkosti vzduchu HT-HC 0,120 1 ks 4 200,00 Snímač teploty RT-HC Nástěnný snímač od 0 do 50 C Rozměry Š x V x H: 126 x 80 x 29 mm Č.výrobku Popis Cena Kč/ks V Snímač prostorové teploty RT-HC 0,150 1 ks 1 500,00 PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA ZEMĚ / VODA 15

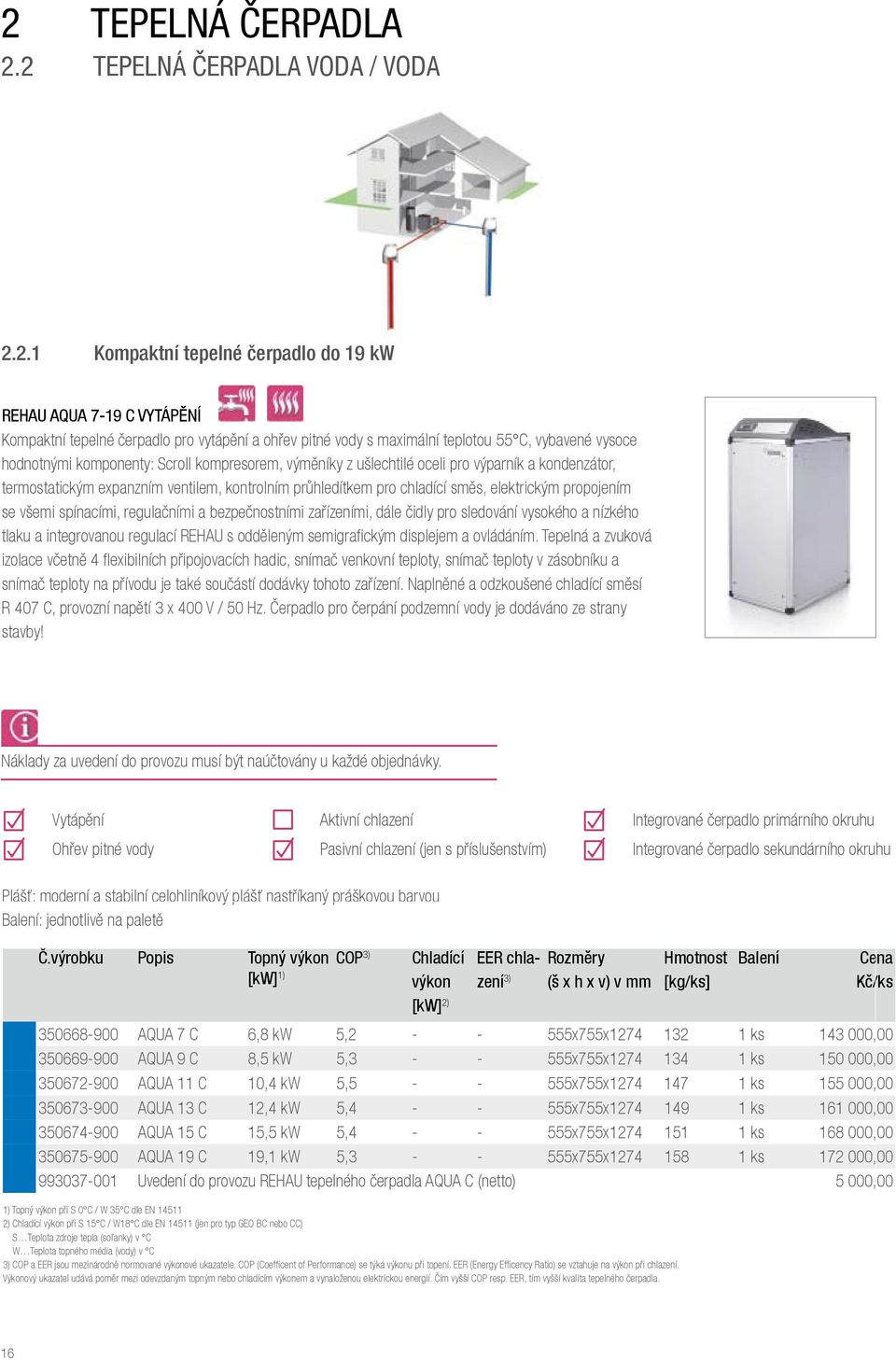

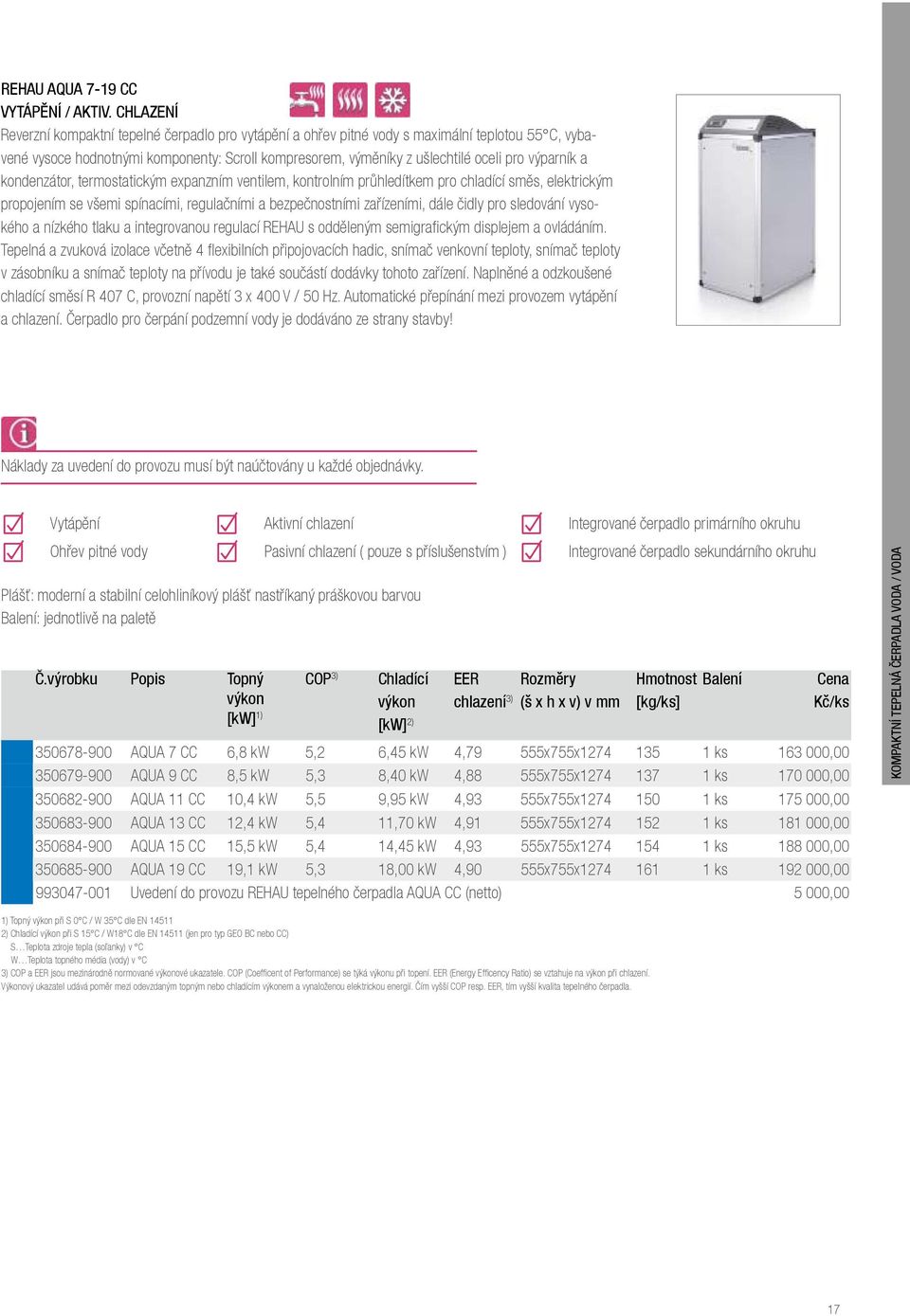

16 2 TEPELNÁ ČERPADLA 2.2 TEPELNÁ ČERPADLA voda / voda Kompaktní tepelné čerpadlo do 19 kw REHAU AQUA 7-19 C VYTÁPĚNÍ Kompaktní tepelné čerpadlo pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Čerpadlo pro čerpání podzemní vody je dodáváno ze strany stavby! Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení (jen s příslušenstvím) Integrované čerpadlo sekundárního okruhu Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě COP 3) Chladící Č.výrobku Popis Topný výkon [kw] 1) výkon [kw] 2) EER chlazení 3) Rozměry (š x h x v) v mm Cena Kč/ks AQUA 7 C 6,8 kw 5, x755x ks , AQUA 9 C 8,5 kw 5, x755x ks , AQUA 11 C 10,4 kw 5, x755x ks , AQUA 13 C 12,4 kw 5, x755x ks , AQUA 15 C 15,5 kw 5, x755x ks , AQUA 19 C 19,1 kw 5, x755x ks , Uvedení do provozu REHAU tepelného čerpadla AQUA C (netto) 5 000,00 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 16

17 REHAU AQUA 7-19 CC VYTÁPĚNÍ / AKTIV. CHLAZENÍ Reverzní kompaktní tepelné čerpadlo pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Automatické přepínání mezi provozem vytápění a chlazení. Čerpadlo pro čerpání podzemní vody je dodáváno ze strany stavby! Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení ( pouze s příslušenstvím ) Integrované čerpadlo sekundárního okruhu Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER chlazení 3) Rozměry (š x h x v) v mm Cena Kč/ks AQUA 7 CC 6,8 kw 5,2 6,45 kw 4,79 555x755x ks , AQUA 9 CC 8,5 kw 5,3 8,40 kw 4,88 555x755x ks , AQUA 11 CC 10,4 kw 5,5 9,95 kw 4,93 555x755x ks , AQUA 13 CC 12,4 kw 5,4 11,70 kw 4,91 555x755x ks , AQUA 15 CC 15,5 kw 5,4 14,45 kw 4,93 555x755x ks , AQUA 19 CC 19,1 kw 5,3 18,00 kw 4,90 555x755x ks , Uvedení do provozu REHAU tepelného čerpadla AQUA CC (netto) 5 000,00 KOMPAKTNÍ TEPELNÁ ČERPADLA VODA / VODA 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 17

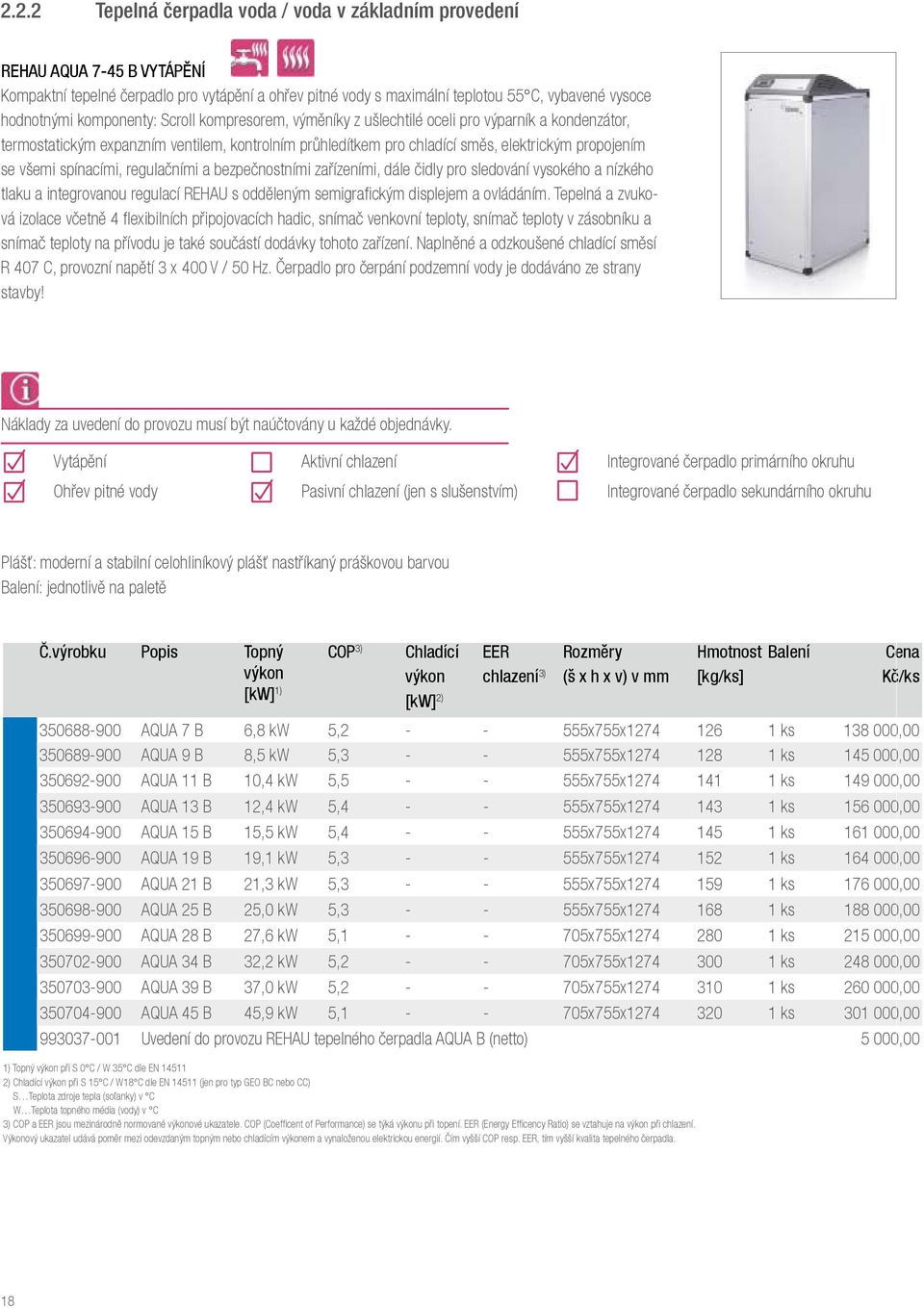

18 2.2.2 Tepelná čerpadla voda / voda v základním provedení REHAU AQUA 7-45 B VYTÁPĚNÍ Kompaktní tepelné čerpadlo pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Čerpadlo pro čerpání podzemní vody je dodáváno ze strany stavby! Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení (jen s slušenstvím) Integrované čerpadlo sekundárního okruhu Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER chlazení 3) Rozměry (š x h x v) v mm Cena Kč/ks AQUA 7 B 6,8 kw 5, x755x ks , AQUA 9 B 8,5 kw 5, x755x ks , AQUA 11 B 10,4 kw 5, x755x ks , AQUA 13 B 12,4 kw 5, x755x ks , AQUA 15 B 15,5 kw 5, x755x ks , AQUA 19 B 19,1 kw 5, x755x ks , AQUA 21 B 21,3 kw 5, x755x ks , AQUA 25 B 25,0 kw 5, x755x ks , AQUA 28 B 27,6 kw 5, x755x ks , AQUA 34 B 32,2 kw 5, x755x ks , AQUA 39 B 37,0 kw 5, x755x ks , AQUA 45 B 45,9 kw 5, x755x ks , Uvedení do provozu REHAU tepelného čerpadla AQUA B (netto) 5 000,00 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 18

19 REHAU AQUA 7-45 BC VYTÁPĚNÍ / AKTIV. CHLAZENÍ Reverzní tepelné čerpadlo v základním provedení pro vytápění a ohřev pitné vody s maximální teplotou 55 C, vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníky z ušlechtilé oceli pro výparník a kondenzátor, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, dále čidly pro sledování vysokého a nízkého tlaku a integrovanou regulací REHAU s odděleným semigrafickým displejem a ovládáním. Tepelná a zvuková izolace včetně 4 flexibilních připojovacích hadic, snímač venkovní teploty, snímač teploty v zásobníku a snímač teploty na přívodu je také součástí dodávky tohoto zařízení. Naplněné a odzkoušené chladící směsí R 407 C, provozní napětí 3 x 400 V / 50 Hz. Automatické přepínání mezi provozem vytápění a chlazení. Čerpadlo pro čerpání podzemní vody je dodáváno ze strany stavby! Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení (pouze s příslušenstvím) Integroavné čerpadlo sekundárního okruhu Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 3) Chladící výkon [kw] 2) EER chlazení 3) Rozměry (š x h x v) v mm Cena Kč/ks TEPELNÁ ČERPADLA VODA / VODA V ZÁKLÁDNÍM PROVEDENÍ AQUA 7 BC 6,8 kw 5,2 6,45 kw 4,79 555x755x ks , AQUA 9 BC 8,5 kw 5,3 8,40 kw 4,88 555x755x ks , AQUA 11 BC 10,4 kw 5,5 9,95 kw 4,93 555x755x ks , AQUA 13 BC 12,4 kw 5,4 11,70 kw 4,91 555x755x ks , AQUA 15 BC 15,5 kw 5,4 14,45 kw 4,93 555x755x ks , AQUA 19 BC 19,1 kw 5,3 18,00 kw 4,90 555x755x ks , AQUA 21 BC 21,3 kw 5,3 21,4 kw 5,15 555x755x ks , AQUA 25 BC 25,0 kw 5,3 23,9 kw 5,14 555x755x ks , AQUA 28 BC 27,6 kw 5,1 27,2 kw 4,94 705x755x ks , AQUA 34 BC 32,2 kw 5,2 32,5 kw 5,01 705x755x ks , AQUA 39 BC 37,0 kw 5,2 37,5 kw 5,14 705x755x ks , AQUA 45 BC 45,9 kw 5,1 46,0 kw 5,00 705x755x ks , Uvedení do provozu REHAU tepelného čerpadla AQUA BC (netto) 5 000,00 1) Topný výkon při S 0 C / W 35 C dle EN ) Chladící výkon při S 15 C / W18 C dle EN (jen pro typ GEO BC nebo CC) S Teplota zdroje tepla (soľanky) v C W Teplota topného média (vody) v C 3) COP a EER jsou mezinárodně normované výkonové ukazatele. COP (Coefficent of Performance) se týká výkonu při topení. EER (Energy Efficency Ratio) se vztahuje na výkon při chlazení. Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP resp. EER, tím vyšší kvalita tepelného čerpadla. 19

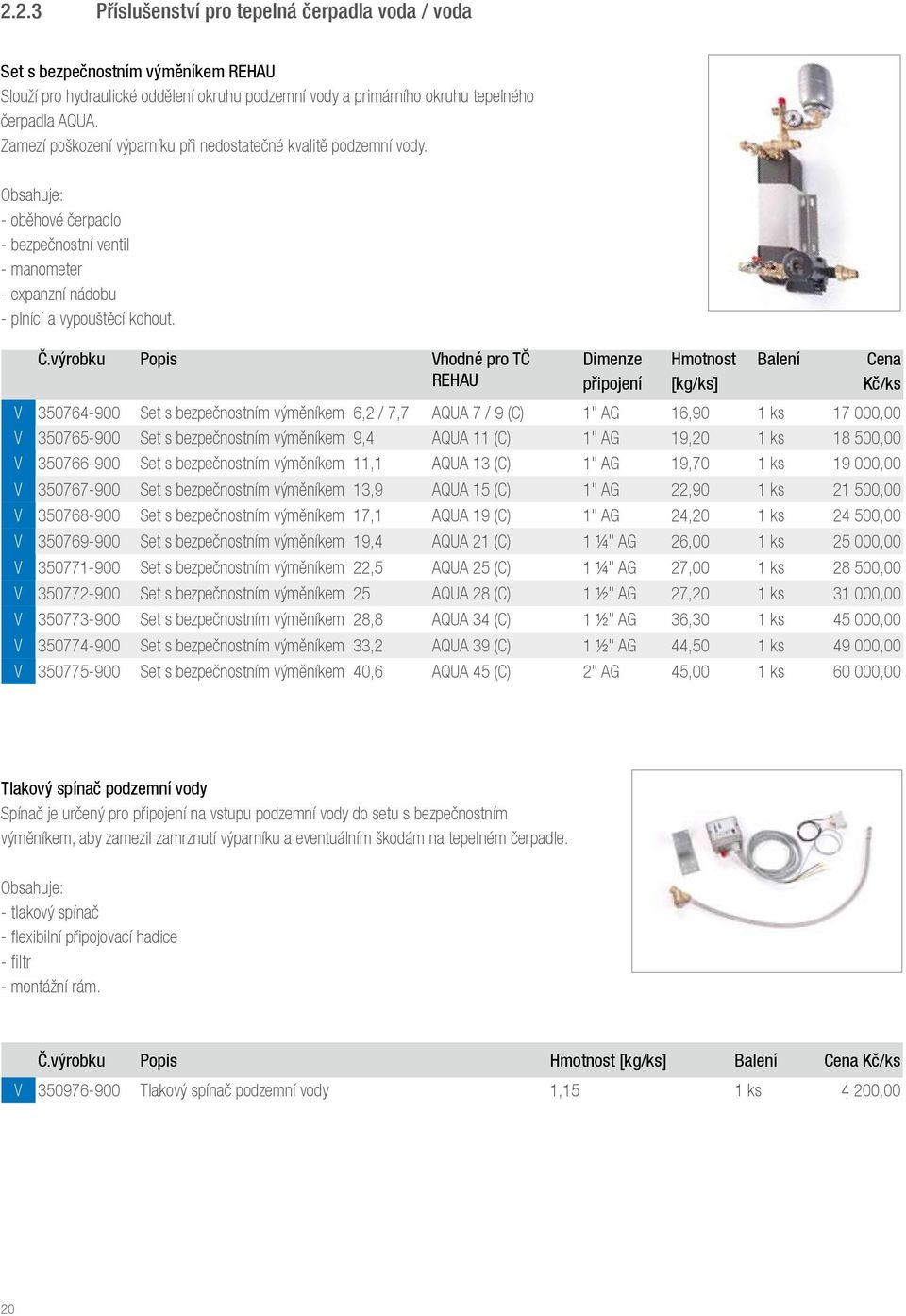

20 2.2.3 Příslušenství pro tepelná čerpadla voda / voda Set s bezpečnostním výměníkem REHAU Slouží pro hydraulické oddělení okruhu podzemní vody a primárního okruhu tepelného čerpadla AQUA. Zamezí poškození výparníku při nedostatečné kvalitě podzemní vody. Obsahuje: - oběhové čerpadlo - bezpečnostní ventil - manometer - expanzní nádobu - plnící a vypouštěcí kohout. Č.výrobku Popis Vhodné pro TČ REHAU Dimenze připojení V Set s bezpečnostním výměníkem 6,2 / 7,7 AQUA 7 / 9 (C) 1" AG 16,90 1 ks ,00 V Set s bezpečnostním výměníkem 9,4 AQUA 11 (C) 1" AG 19,20 1 ks ,00 V Set s bezpečnostním výměníkem 11,1 AQUA 13 (C) 1" AG 19,70 1 ks ,00 V Set s bezpečnostním výměníkem 13,9 AQUA 15 (C) 1" AG 22,90 1 ks ,00 V Set s bezpečnostním výměníkem 17,1 AQUA 19 (C) 1" AG 24,20 1 ks ,00 V Set s bezpečnostním výměníkem 19,4 AQUA 21 (C) 1 ¼" AG 26,00 1 ks ,00 V Set s bezpečnostním výměníkem 22,5 AQUA 25 (C) 1 ¼" AG 27,00 1 ks ,00 V Set s bezpečnostním výměníkem 25 AQUA 28 (C) 1 ½" AG 27,20 1 ks ,00 V Set s bezpečnostním výměníkem 28,8 AQUA 34 (C) 1 ½" AG 36,30 1 ks ,00 V Set s bezpečnostním výměníkem 33,2 AQUA 39 (C) 1 ½" AG 44,50 1 ks ,00 V Set s bezpečnostním výměníkem 40,6 AQUA 45 (C) 2" AG 45,00 1 ks ,00 Cena Kč/ks Tlakový spínač podzemní vody Spínač je určený pro připojení na vstupu podzemní vody do setu s bezpečnostním výměníkem, aby zamezil zamrznutí výparníku a eventuálním škodám na tepelném čerpadle. Obsahuje: - tlakový spínač - flexibilní připojovací hadice - filtr - montážní rám. Č.výrobku Popis Cena Kč/ks V Tlakový spínač podzemní vody 1,15 1 ks 4 200,00 20

21 REHAU Teploměr slouží k zobrazení teploty okruhu podzemní vody Rozsah teplot: C Průměr ukazatele: 80 mm Průměr snímače: 6 mm Délka: 45mm Č.výrobku Popis Rozsah hodnot Cena Kč/ks [ C] V Teploměr 80mm pro okruh podzemní vody -20 do +40 0,60 1 ks 999,00 Čerpadlový směšovací modul REHAU Předmontovaná čerpadlová skupina k zásobovaní směšovacího topného resp. chladícího okruhu. Obsahuje: - oběhové čerpadlo, 3 nastavitelné stupně - 3-cestný směšovací ventil, KVS = 8m³/h - teploměry na přívodním i vratném vedení - uzávěry. Č.výrobku Popis Oběhové čerpadlo Dimenze připojení Cena Kč/ks V HK čerpadlový směšovací modul Typ 1 Grundfos UPS IG 8,70 1 ks ,00 V HK čerpadlový směšovací modul Typ 2 Grundfos UPS IG 9,85 1 ks ,00 Chlad.výměník REHAU Výměník z ušlechtilé oceli letovaný mědí (AISI 316) se připojí na primární straně přímo do primárního okruhu. Na sekundární straně se připojí přímo do topného / chladícího systému. Dodáva se izolovaný s montážní deskou a upevňovacím materiálem. PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA VODA / VODA Č.výrobku Popis Výkon Dimenze připojení Primární strana Sekundární strana V REHAU Chlad.výměník 6 6 kw 1" AG 1¼" AG 8,1 1 ks ,00 V REHAU Chlad.výměník kw 1" AG 1¼" AG 10,4 1 ks ,00 V REHAU Chlad.výměník kw 1" AG 1¼" AG 12,7 1 ks ,00 V REHAU Chlad.výměník kw 1" AG 1¼" AG 14 1 ks ,00 V REHAU Chlad.výměník kw 1" AG 1¼" AG 15 1 ks ,00 V REHAU Chlad.výměník kw 1" AG 1¼" AG 21,7 1 ks ,00 V REHAU Chlad.výměník kw 2" AG 2" AG 26,8 1 ks ,00 Cena Kč/ks 21

22 3-cestný ventil REHAU Slouží na přepínání mezi provozem vytápění a chlazení, ale i pro upřednostnění ohřevu zásobníku. Obsahuje: - ventil z mosazi - servopohon - závitové přechody. Č.výrobku Popis Dimenze připojení Cena Kč/ks V REHAU 3-cestný venti 1 ¼" 1¼" AG 2,3 1 ks 5 700,00 V REHAU 3-cestný venti 2" 2" AG 2,8 1 ks 6 500,00 Odkalovač nečistot REHAU Zařízení slouží k odstranění častic nečistot a kalů z topného systému. Pro zabudování do vedení vratného potrubí tepelného čerpadla. Umožňuje čištění během provozu systému bez přerušení. Materiál: mosaz Max. provozní teplota 110 C Max. provozní tlak 10 bar Č.výrobku Popis Dimenze připojení Cena Kč/ks P REHAU Odkalovač nečistot 1" 1" 1,30 1 ks 2 700,00 P REHAU Odkalovač nečistot 1¼" 1¼" 1,45 1 ks 3 500,00 P REHAU Odkalovač nečistot 1½" 1½" 1,60 1 ks 4 200,00 P REHAU Odkalovač nečistot 2" 2" 3,74 1 ks ,00 Odlučovač vzduchu REHAU Zařízení slouží pro automatické odstraňování vzduchu z topného systému. Pro zabudování do přívodního potrubí tepelného čerpadla. Materiál: mosaz Max. provozní teplota 110 C Max. provozní tlak 10 bar Č.výrobku Popis Dimenze připojení Cena Kč/ks P REHAU Odlučovač vzduchu 1" 1" 1,30 1 ks 2 700,00 P REHAU Odlučovač vzduchu 1¼" 1¼" 1,45 1 ks 3 500,00 P REHAU Odlučovač vzduchu 1½" 1½" 1,60 1 ks 4 200,00 P REHAU Odlučovač vzduchu 2" 2" 3,74 1 ks ,00 22

23 Zařízení pro měkký start REHAU Slouží k redukci startovacího proudu tepelného čerpadla až o 50%. Možno zabudovat do tepelného čerpadla i dodatečně, upevní se na DIN lištu. Č.výrobku Popis Vhodné pro TČ Cena Kč/ks V REHAU Zařízení pro měkký start 1 AQUA ,05 1 ks 9 800,00 V REHAU Zařízení pro měkký start 2 AQUA ,15 1 ks ,00 V REHAU Zařízení pro měkký start 3 AQUA 37 1,30 1 ks ,00 Snímač teploty a relativní vlhkosti vzduchu HT-HC Nástěnný kombinovaný snímač od 0 do 50 C, vlhkost 10-90%rh Provozní napětí: VAC/DC Rozměry Š x V x H: 126 x 80 x 29 mm Č.výrobku Popis Cena Kč/ks V Snímač teploty a relativní vlhkosti vzduchu HT-HC 0,120 1 ks 4 200,00 Snímač teploty RT-HC Nástěnný snímač od 0 do 50 C Rozměry Š x V x H: 126 x 80 x 29 mm PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA VODA / VODA Č.výrobku Popis Cena Kč/ks V REHAU Snímač prostorové teploty RT-HC 0,150 1 ks 1 500,00 23

24 2 TEPELNÁ ČERPADLA 2.3 Tepelná čerpadla vzduch / voda Tepelná čerpadla vzduch / voda REHAU AERO 8-33 VYTÁPĚNÍ Tepelné čerpadlo v kompaktním provedení s integrovaným sekundárním oběhovým čerpadlem (u tepelných čerpadel do AERO 15 včetně) pro vytápění a ohřev pitné vody s maximální teplotou na přívodu 55 C. Vybavené vysoce hodnotnými komponenty: Scroll kompresorem, výměníkem z ušlechtilé oceli pro kondenzátor, trubico-lamelovým Al/Cu paketem pro výparník, radiálním ventilátorem s regulací otáček, omezovačem spouštěcího proudu, sběračema sušičem chladiva, termostatickým expanzním ventilem, kontrolním průhledítkem pro chladící směs, přepínacím ventilem pro odmražení, regulátorem odmražování, snímačem nasávaného vzduchu, termorelé pro ochranu kompresoru a čerpadla (u tep. čerpadel do AERO 15 včetně), presostatem pro nízky a vysoký tlak. Naplněné a odzkoušené chladící směsí R 407 C. Tepelně izolovaný rám a tepelnou a zvukovou izolovaným opláštěním. Vybavené elektrickým propojením se všemi spínacími, regulačními a bezpečnostními zařízeními, regulátor je zabudovaný v separátní spínací skřínce pro montáž na vnitřní stěnu. Provozní napětí 3 x 400 V / 50 Hz. Náklady za uvedení do provozu musí být naúčtovány u každé objednávky. Vytápění Aktivní chlazení Integrované čerpadlo primárního okruhu Ohřev pitné vody Pasivní chlazení (jen s příslušenstvím) Integrované čerpadlo sekundárního okruhu Integrovaná regulace Plášť: moderní a stabilní celohliníkový plášť nastříkaný práškovou barvou : jednotlivě na paletě Č.výrobku Popis Topný výkon [kw] 1) COP 2) Rozměry (š x h x v) v mm Cena Kč/ks REHAU AERO 8 8,6 kw 3,50 110x75x ks , REHAU AERO 10 10,4 kw 3,50 110x75x ks , REHAU AERO 12 12,5 kw 3,50 120x78x ks , REHAU AERO 15 15,2 kw 3,40 120x78x ks , REHAU AERO 22 20,9 kw 3,50 120x88x ks , REHAU AERO 27 26,4 kw 3,40 130x98x ks , REHAU AERO 33 32,6 kw 3,40 130x98x ks , Uvedení do provozu REHAU tepelného čerpadla AERO (netto) 5 000,00 1) při A2/W35dle EN A...Venkovní teplota v C W...Teplota topného média (vody) v C 2) Výkonový ukazatel udává poměr mezi odevzdaným topným nebo chladícím výkonem a vynaloženou elektrickou energií. Čím vyšší COP, tím vyšší kvalita tepelného čerpadla. 24

25 2.3.2 Příslušenství pro tepelná čerpadla vzduch / voda Venkovní umístění Střecha střecha Ochranná mřížka pro nasávání Boční kryt - výfuk Střecha Ochranná mřížka pro výfuk Kryt, izolovaný Boční kryt - nasávání Č.výrobku Popis Vhodné pro tepelné čerpadlo REHAU Cena Kč/ks P Ochranná mřížka pro nasávání, 8/10 AERO 8 / ks 9 200,00 P Ochranná mřížka pro nasávání, 12/15/22 AERO 12 / 15 / ks ,00 P Ochranná mřížka pro nasávání, 27/33 AERO 27 / ks ,00 P Ochranná mřížka pro výfuk, 8/10 AERO 8 / ks 6 200,00 P Ochranná mřížka pro výfuk, 12/15 AERO 12 / ks 6 800,00 P Ochranná mřížka pro výfuk, 22 AERO ks 7 500,00 P Ochranná mřížka pro výfuk, 27/33 AERO 27 / ks 8 200,00 P Střecha, 8/10 AERO 8 / ks 2 200,00 P Střecha, 12/15 AERO 12 / ks 2 500,00 P Střecha, 22 AERO ks 2 600,00 P Střecha, 27/33 AERO 27 / ks 2 900,00 PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA VZDUCH / VODA P Vytápění krytu 8-15 AERO ,5 1 ks 2 100,00 P Vytápění krytu AERO ,5 1 ks 2 200,00 P Zámek dvířek, uzamykatelný AERO ,5 1 ks 1 700,00 P Kryt, izolovaný 8-15 kw AERO ks 2 300,00 P Kryt, izolovaný kw AERO ks 2 600,00 P Boční kryt, izolovaný, nasávání 8/10 1) AERO 8 / ks na vyžádání P Boční kryt, izolovaný, nasáván, ) AERO ks na vyžádání P Boční kryt, izolovaný, nasáván, 27/33 1) AERO 27 / ks na vyžádání P Boční kryt, izolovaný, výfuk, 8/10 1) AERO 8 / ks na vyžádání P Boční kryt, izolovaný, výfuk, 12/15 1) AERO 12 / ks na vyžádání P Boční kryt, izolovaný, výfuk, 22 1) AERO ks na vyžádání P Boční kryt, izolovaný, výfuk, 27/33 1) AERO 27 / ks na vyžádání 1) Při použití izolovaného bočního krytu není nutná ochranná mřížka. 25

26 Vnitřní umístění do rohu místnosti Č.výrobku Pozice Popis Vhodné pro TČ REHAU Cena Kč/ks P Stěnový připojovací element pro nasávání 8/10 AERO 8 / ks na vyžádání P Stěnový připojovací element pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Stěnový připojovací element pro nasávání 27/33 AERO 27 / ks na vyžádání P Stěnový připojovací element pro výfuk 8/10 AERO 8 / ks na vyžádání P Stěnový připojovací element pro výfuk 12/15 AERO 12 / ks na vyžádání P Stěnový připojovací element pro výfuk 22 AERO ks na vyžádání P Stěnový připojovací element pro výfuk 27/33 AERO 27 / ks na vyžádání P Ochranná mřížka pro nasávání 8/10 AERO 8 / ks na vyžádání P Ochranná mřížka pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Ochranná mřížka pro nasávání 27/33 AERO 27 / ks na vyžádání P Ochranná mřížka pro výfuk 8/10 AERO 8 / ks na vyžádání P Ochranná mřížka pro výfuk 12/15 AERO 12 / ks na vyžádání P Ochranná mřížka pro výfuk 22 AERO ks na vyžádání P Ochranná mřížka pro výfuk 27/33 AERO 27 / ks na vyžádání P Síťovaná mřížka pro nasávání 8/10 AERO 8 / ks na vyžádání P Síťovaná mřížka pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Síťovaná mřížka pro nasávání 27/33 AERO 27 / ks na vyžádání P Síťovaná mřížka pro výfuk 8/10 AERO 8 / ks na vyžádání P Síťovaná mřížka pro výfuk 12/15 AERO 12 / ks na vyžádání P Síťovaná mřížka pro výfuk 22 AERO ks na vyžádání P Síťovaná mřížka pro výfuk 27/33 AERO 27 / ks na vyžádání 26

27 Vnitřní standardní umístění, připojení hranatým vzduchovým kanálem Č.výrobku Pozice Popis Vhodné pro TČ REHAU Cena Kč/ks P Stěnový připojovací element pro nasávání 8/10 AERO 8 / ks na vyžádání P Stěnový připojovací element pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Stěnový připojovací element pro nasávání 27/33 AERO 27 / ks na vyžádání P Ochranná mřížka pro nasávání 8/10 AERO 8 / ks na vyžádání P Ochranná mřížka pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Ochranná mřížka pro nasávání 27/33 AERO 27/ ks na vyžádání P Síťovaná mřížka pro nasávání 8/10 AERO 8 / ks na vyžádání P Síťovaná mřížka pro nasávání 12/15/22 AERO 12 / 15 / ks na vyžádání P Síťovaná mřížka pro nasávání 27/33 AERO 27 / ks na vyžádání P Výfukový panel pravý/ levý 8/10 AERO 8 / 10 0,5 1 ks na vyžádání P Výfukový panel pravý/ levý 12/15 AERO 12 / 15 0,5 1 ks na vyžádání P Výfukový kanál hranatý, mm, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání PŘÍSLUŠENSTVÍ PRO TEPELNÁ ČERPADLA VZDUCH / VODA P Výfukový kanál hranatý, mm, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání P Výfukový kanál, koleno 90, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání P Ochranná mříž pro výfuk, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání P Síťovaná mřížka pro výfuk, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání P Stěnová vsuvka, 8/10/12/15 AERO 8 / 10 / 12 / ks na vyžádání P Výfukový panel, horní, 8/10 AERO 8 / ks na vyžádání P Výfukový panel, horní, 12/15 AERO 12 / ks na vyžádání P Výfukový panel, horní, 22 AERO ks na vyžádání P Výfukový panel, horní, 27/33 AERO 27 / ks na vyžádání 27
