1 Zpracování stlačeného vzduchu Odvaděč kondezátu Jemné filtry Nanofiltry Filtry s aktivním uhlím Kondenzační sušičky Automatický odváděč kondenzátu Separátory voda-olej 44

2 Filtr stlačeného vzduchu Kompresory a pneunářadí Filtr stlačeného vzduchu a odlučovač vody CLEARPOINT Menší pokles tlaku díky optimalizaci proudění U vysoce vytížených tlakových zařízení připadá až 80 % běžných nákladů na spotřebu energie. Filtry stlačeného vzduchu clearpoint Vám pomohou snížit náklady na energii, údržbu a servis Vašeho systému na stlačený vzduch. Míra hospodárnosti Vašeho způsobu filtrace stlačeného vzduchu je určena vybavením, kvalitou, spolehlivostí a účinností. Energetické náklady jsou ovlivněny rozhodující měrou poklesem tlaku způsobeným během filtrace stlačeného vzduchu, ke kterému dochází při použití nekvalitního příslušenství. Pro zachování požadovaného provozního tlaku je nutno tento pokles tlaku vykompenzovat větším výkonem kompresoru. Důsledek: Vyšší potřeba energie, předčasné opotřebování kompresoru, a vyšší energetické náklady. Servis 16% Provoz/energie 80% Investice 4% Úspora energie, úspora nákladů Největší potenciál úspory spočívá ve snížení provozních a energetických nákladů. CLEARPOINT Vám nabízí rozhodující výhody: + 1: + 2: + 3: + 4: + 5: + 6: + 7: Bezpečná filtrace vody, oleje a dalších nečistot Snížení provozních nákladů, větší hospodárnost v provozu Lepší pracovní a výrobní podmínky Delší životnost filtrů a vysoká kvalita stlačeného vzduchu Prodloužení životnosti strojů a nářadí Nižší zmetkovitost a lepší kvalita výrobků Nižší potřeba údržby a vyšší produktivita Úprava 45

3 Odlučovač vody Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Odlučovač kondenzátu CLEARPOINT 99 % odlučování kondenzátu přímo za kompresorem Výhody: Menší zatížení připojených zařízení (např. kondenzační sušičky) Nižší spotřeba energie Vyšší kvalita stlačeného vzduchu Minimální pokles tlaku Odlučujte kondenzát ze stlačeného vzduchu hospodárně, s vysokou účinností a bezpečně. Při zchlazení stlačeného vzduchu v přídavných chladičích kompresorů a v kondenzačních sušičkách dochází ke kondenzaci vody, přičemž dochází ke korozi potrubí, ventily a nástroje se předčasně opotřebovávají a výkonnost tlakového zařízení klesá. Výsledkem jsou stoupající náklady na výrobu stlačeného vzduchu a snížená bezpečnost provozu. Provozní bezpečnost Speciálně navržená konstrukce filtru zabraňuje přenosu kondenzátu a nečistot do již vyčištěného vzduchu, který proudí rotačním pohybem směrem vzhůru. To zajišťuje maximální bezpečnost procesu pro všechna dále zapojená zařízení v tlakovém rozvodu, např. kondenzační sušičku, nářadí, atd. Odstínění sběrného prostoru speciálně vyvinuté pro CLEARPOINT zklidní proud vzduchu v této oblasti a účinně tak zabrání rozvíření a strhávání již odloučené kapaliny. Čím je odpor proudění nižší, tím nižší jsou také provozní náklady. Filtry CLEARPOINT mají přípojení ideálně přizpůsobeny výstupu kompresoru. Při proudění nevzniká žádný odpor, protože nedochází ke zbytečnému zužování průřezu. Aerodynamický vstup a výstup stlačeného vzduchu. Inovační konstrukce podporuje vznik cyklonového proudění. Vysoká účinnost odlučování Stlačený vzduch po vstupu do hrubého filtru CLEARPOINT je uveden rotačního pohybu s vysokou rychlostí. Většina kondenzátu je odloučena již v předfiltru. Automatický odváděč kondenzátu BEKOMAT s elektronickým rozpoznáním hladiny spolehlivě zajistí jeho odvedení bez tlakových ztrát. Ve srovnání s plovákovým odváděčem náchylným na netěsnosti se amortizují vícenáklady často již do dvou měsíců. Odstředivá síla směruje kondenzát a nečistotami proti stěně filtru, odkud stéká do sběrného prostoru. Pomocí optimálního konstrukce lze dosáhnout účinnosti až 99 %. Výsledkem je maximální účinnosti odlučování při minimálních ztrátách. Účinnost odlučování vody % s odlučovačem vody CLEARPOINT běžné odlučovače vody Průtokový výkon (% jmenovitého výkonu) Snadno realizovaná kombinace: Technologie CLEARPOINT Předfiltr je konstruován na stejném modulovém principu jako ostatní filtry CLEARPOINT (typ S+M). Jejich kombinací vyřešíte filtraci stlačeného vzduchu s vynikajícím poměrem ceny a výkonu. Filtry CLEARPOINT jsou součástí naší celkové inovační koncepce profesionálního zpracování stlačeného vzduchu. Proto naleznete také zde všechny podstatné znaky vysoce rozvinuté technologie pro zvýšení účinnosti a zajištění větší hospodárnosti: Konstrukční díly s optimalizovanou funkcí ve spojení s nekompromisní kvalitou.

4 Kompresory a pneunářadí Hrubé filtry, modelová řada WWB K odlučování velkých množství kondenzátu Zbytkové částice 25 µm, zbytkový olej do 10 mg/m³ Vhodný jako předfiltr u kondenzačních sušiček Eloxovaný hliník zajišťuje kvalitní antikorozní ochranu Max. provozní tlak 16 bar Rozdílový tlak <0,05 bar Včetně odváděče kondenzátu BEKOMAT Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH m³/h l/min. vzduchu 7 bar* v š S040 WWB / Kč S050 WWB / Kč S075 WWB / Kč M010 WWB Kč * Při odlišném provozním tlaku vynásobte prosím uvedený objemový proud korekčním činitelem. S040 až S050: Bekomat 20; S075 a M010: Bekomat Vario 20. Tlak [bar] Korekční činitel 0,3 0, ,21 0,29 0,38 0,53 0,65 0,76 0,84 0,92 1 1,070 1,13 1,19 1,25 1,31 1,36 1,41 1,46 1,51 Obj. číslo Název Cena bez DPH Držák na stěnu pro S040, S050, S Kč Držák na stěnu pro S075, Mo Kč Spojovací sada pro dva filtry S040, S050, So Kč Spojovací sada pro dva filtry S075, M Kč Držák na stěnu Spojovací sada pro dva filtry 99 % odlučování vzniklého kondenzátu Výhody: Menší zatížení dále zapojených zařízení* Menší spotřeba energie Vyšší kvalita stlačeného vzduchu Minimální pokles tlaku *např. kondenzační sušička. Úprava 47

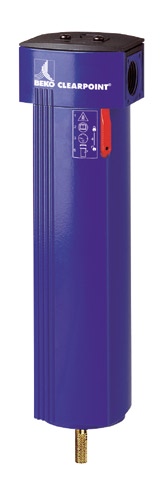

5 Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Filtr stlačeného vzduchu Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Filtry stlačeného vzduchu CLEARPOINT Inovační koncepce, přesvědčivá v detailu Kompresory nasávají s okolním vzduchem částice nečistot, uhlovodíky a jemný prach. Velká část škodlivin se dostane do stlačeného vzduchu, většina aplikací však vyžaduje čistý stlačený vzduch. Proto AIRCRAFT nabízí špičkové filtry pro stlačený vzduch. Závitové přípojky filtru stlačeného vzduchu CLEARPOINT jsou větších rozměrů. Proto jsou energeticky náročná zúžení již historií. Také při kombinaci více filtrů stlačeného vzduchu CLEARPOINT zůstává zachován celý průřez. Až o 75 % menší odpor, větší hospodárnost. K úspoře peněz přispívá také nový přívod optimalizovaný z hlediska proudění. Optimální povrstvení u CLEARPOINTu Hliník Hliník Hliník Eloxovaný chromátovaný povrstvení KTL hliník odolný proti mořské vodě potvrzeno v solné komoře (DIN 50021) 1000 h 800 h 600 h 400 h 200 h Filtrační prvky CLEARPOINT se používají bez rušivých tažných kotev, které způsobují zúžení průřezu. Jednak snižují odpor proudění a také zmenšují místo nutné k výměně prvků na 1/3 což je výhodné zejména v případě zúžených prostorových poměrů. Inovační konstrukce Push-Fit prvků umožňuje jednoduchou a rychlou výměnu. Povrstvení krytů filtrů CLEARPOINT Kondenzát v případě filtrace stlačeného vzduchu je téměř vždy agresivní, proto nechráněné kryty korodují. Kryty filtru CLEARPOINT jsou vyrobeny z hliníku odolného proti korozi a jsou z vnitřní strany eloxovány. Tím se zvýší provozní bezpečnost, neboť koroze nemůže vzniknout na straně čistého vzduchu. Odpor proudění snižuje také trvale hladký povrch. Objem dutin borokřemičitanových materiálů těchto filtrů je 96 %, což vyloučí i ty nejmenší tlakové ztráty. Běžný materiál filtrů ze sintrovaného polyelylénu vykazuje objem dutin pouze 45 %. U filtrů clearpoint je volná průřezová plocha využitelná k proudění více než dvojnásobná. Běžná filtrační média se často chovají hydrofilně: Vlákna bobtnají a zmenšují objem dutin. Následkem toho se filtr zanáší a tlaková ztráta se zvětšuje, čímž narůstají také provozní náklady. Materiál filtračních prvků CLEARPOINT je standardně impregnován. CLEARPOINT Jiné výrobky Bezpečný mechanismus závěru zajišťuje 100 % kontrolu při otevření krytu filtru. Otevře-li se kryt pod tlakem, ozve se výstražný signál. Standardní drenážní vrstva ze speciálního maateriálu je ve srovnání s pěnovým materiálem jiných filtračních výrobků vysoce tepelně odolná (do 120 C), vysoce mechanicky zatížitelná, chemicky odolná a navíc bez obsahu silikonu. Ve spojení se stabilní konstrukcí filtračního prvku není bobtnání nebo stržení drenážní vrstvy možné. Je zaručeno trvale nízké využití celého filtračního povrchu. 48

6 Kompresory a pneunářadí Jemné filtry FWF Zbytkové částice 1 µm, zbytkový olej do 0,1 mg/m³ při 20 C a 1 bar, absolutní kvalita stlačeného vzduchu podle ISO kompletní s filtrační vložkou a plovákovým ventilem Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH Náhradní filtr Cena bez DPH m³/h l/min. vzduchu 7 bar* v š Obj. číslo S040 FWF / Kč Kč S050 FWF / Kč Kč S055 FWF / Kč Kč S075 FWF / Kč Kč M010 FWF Kč Kč Velmi jemné filtry SWF Zbytkové částice 0,1 µm, zbytkový olej do 0,01 mg/m³ při 20 C a 1 bar, absolutní kvalita stlačeného vzduchu podle ISO kompletní s filtrační vložkou a plovákovým ventilem Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH Náhradní filtr Cena bez DPH m³/h l/min. vzduchu 7 bar* v š Obj. číslo S040 SWF / Kč Kč S050 SWF / Kč Kč S055 SWF / Kč Kč S075 SWF / Kč Kč M010 SWF Kč Kč Nanofiltry, modelová řada NWF Zbytkové částice 0,01 µm, zbytkový olej do 0,001 mg/m³ při 20 C a 1 bar, absolutní kvalita stlačeného vzduchu podle ISO kompletní s filtrační vložkou a plovákovým ventilem Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH Náhradní filtr Cena bez DPH m³/h l/min. vzduchu 7 bar* v š Obj. číslo S040 NWF / Kč Kč S050 NWF / Kč Kč S055 NWF / Kč Kč S075 NWF / Kč Kč M010 NWF Kč Kč Filtr s aktivním uhlím, modelová řada AWM K odlučování olejových par, pachových a chuťových látek. Zbytkový obsah olejových par do 0,003 mg/m³ při 20 C a 1 bar, absolutní kvalita stlačeného vzduchu podle ISO Pro stlačený vzduch nejvyšší kvality, např. u vzduchu pro dýchání, v analytické technice nebo při práci s potravinami Nejčistší stlačený vzduch ve spojení s předřazenými velmi jemnými filtry S filtrační vložkou a ručním vypouštěním kondenzátu Úprava Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH Náhradní filtr Cena bez DPH m³/h l/min. vzduchu 7 bar* v š Obj. číslo S040 AWF / Kč Kč S050 AWF / Kč Kč S055 AWF / Kč Kč S075 AWF / Kč Kč M010 AWF Kč Kč Příslušenství Obj. číslo Název Cena bez DPH Držák na stěnu pro S040, S050, S Kč Držák na stěnu pro S075, Mo Kč Spojovací sada pro dva filtry S040, S050, So Kč Spojovací sada pro dva filtry S075, M Kč Náhradní zkušební trubička s jehlovým ventilem pro indikátor oleje Kč Držák na stěnu Spojovací sada pro dva filtry Indikátor oleje * Při odlišném provozním tlaku vynásobte, prosím, uvedený obj. proud korekčním činitelem. Tlak (bar) Korekční činitel 0,3 0,21 0,6 0,29 1 0,38 2 0,53 3 0,65 4 0,76 5 0,84 6 0, , , , , , , , , ,51 49

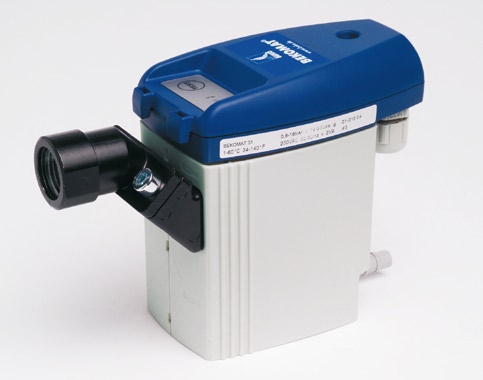

7 Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Odvod a zpracování kondenzátu Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: BEKOMAT 31/32 Nejnovější technologie odvádění kondenzátu. Při výrobě a zpracování stlačeného vzduchu nevyhnutelně vzniká kondenzát, který obsahuje olej a je zatížen nečistotami. Pro spolehlivé a ekonomické odvádění kondenzátu bez nezbytné ztráty stlačeného vzduchu se stal celosvětovým standardem BEKOMAT s více než instalacemi na celém světě. Protože kondenzát vzniká nepravidelně v závislosti na roční a denní době a vytížení kompresoru, amortizuje se BEKOMAT se svým senzorem výšky hladiny ve srovnání s časově řízenými vypouštěcími ventily často již během půl roku. Zamezuje ztrátám stlačeného vzduchu Zcela automatický provoz Odolný vůči znečištění Nenáročný na údržbu Výměna spotřebních dílů je jednoduché a hospodárná Vlastnosti a přednosti: Použitelný a stálý u olejových a bezolejových i agresivních kondenzátů Jednoduchá elektrická instalace (230 V) Jednoduchá přípojení k filtru nebo tlakové nádobě hrdlo je navrženo pro vodorovný i svislý směr Při odvádění s přístrojem BEKOMAT je emulgace kondenzátu nízká, což umožňuje lepší funkci separátorů olej/voda. Funkce: Kondenzát se shromažďuje ve sběrné nádobě odváděče. Senzor detekuje výšku hladiny kondenzátu. Při maximální hladině se otevře membrána, přes kterou je kondenzát tlakem v systému odváděn. K uzavření membrány dojde dříve, než může stlačený vzduch uniknout. Typ Výkon kompresoru max. m 3 /min Výkon sušičky* m³/min Výkon filtru* m³/min Provozní tlak bar Teplota min./max. C Hmotnost Oblasti použití ** Obj. číslo Cena bez DPH kg BEKOMAT 31 2,5 5 max. 25 0, /+60 0,7 a, b Kč BEKOMAT max. 50 0, /+60 0,7 a, b Kč * pouze s předběžným odlučováním ** a) olejový kondenzát, b) bezolejový, agresivní kondenzát ÖWAMAT Zpracování kondenzátu Vzniklý kondenzát je odpad, který je zatížen podílem oleje až mg/l. ÖWAMAT 10 a ÖWAMAT 11 jsou spolehlivé a osvědčené systémy pro oddělování oleje a vody Zpracování ÖWAMATem na místě je zpravidla vždy příznivější než nákladná likvidace kondenzátu prostřednictvím profesionálních firem Jako doplňkový filtrační stupeň obsahuje ÖWAMAT 11 sběrnou nádobu kondenzátu s gravitačním oddělováním a nastavitelným přepadem s nádobou na zachycení oleje. Jednoduché gravitační odlučovače (odlučovače oleje) nejsou vhodné pro zpracování kondenzátů z tlakových zařízení. Vlastnosti a charakteristika Kónické připevnění filtru umožňuje snadnou výměnu filtru a zamezuje možnému obtékání Velký údržbový otvor pro jednoduché ovládání U ÖWAMAT 10 možná montáž na stěnu U ÖWAMAT 11 automatická indikace údržby S předfiltrem na hrubé nečistoty Lze připojit více přívodních vedení kondenzátu Kvalitní aktivní uhlí s velkým povrchem a vysokou pohltivostí Öwamat 10 Öwamat 11 Funkce Pomocí patentované komory pro snížení tlaku se odstraní přetlak a kondenzát je bez zvíření přiváděn k předfiltru, který zachycuje hrubé nečistoty. Poté proudí kondenzát do filtru s aktivním uhlím, který adsorbuje zbytkové podíly nečistot. Podle zákona není dovoleno kondenzát ze stlačeného vzduchu odvádět do kanalizace bez náležitého zpracování. Max. výkon kompresoru Přívod kondenzátu Odvod vody Rozměry Obj. číslo Cena bez DPH (l/min) (v š h) ÖWAMAT /2" 1/2" Kč ÖWAMAT /2" 1/2" Kč Příslušenství Obj. číslo Cena bez DPH Sada výměnných filtrů ÖWAMAT Kč Sada výměnných filtrů ÖWAMAT Kč 50

8 Kondenzační sušička Kompresory a pneunářadí Kondenzační sušičky AIRCRAFT řady AD s hliníkovým výměníkem tepla a čističem z ušlechtilé oceli Kondenzační sušičky stlačeného vzduchu řady AD doplňují program zpracování stlačeného vzduchu Aircraft o další ekonomickou alternativu. Mimořádně účinná konstrukce je základem pro cenově výhodný a bezpečný provoz. Vaše výhody + 1: Dokonalé vysušení díky vysoce účinnému výměníku + 2: Maximální hospodárnost, minimální spotřeba energie Úprava + 3: Minimální tlakové ztráty při jakémkoli zatížení + 4: S automatickým odváděčem kondenzátu BEKOMAT + 5: Vynikající poměr ceny a výkonu 51

9 Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Kondenzační sušička Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Kondenzační sušičky, řada AD Investice s rychlou návratností vlhký stlačený vzduch Vysušený stlačený vzduch je ekonomicky výhodný. Pomocí AIRCRAFT AD vychází tato kalkulace ještě lépe. Neboť souhrn výhod zajišťuje, že pravděpodobně dosáhnete mnohem rychleji úspory nákladů: Rozdíl spočívá v detailech suchý stlačený vzduch Lepší energetická účinnost zejména díky velkému povrchu výměníku tepla Zamezení možným nepříznivým změnám směru proudění stlačeného vzduchu dostatečně dimenzované přípojky nezvyšují odpor při proudění stlačeného vzduchu a minimalizují tlakové ztráty Téměř 100% odloučení vlhkosti 1) Teplý, vlhkostí nasycený stlačený vzduch se po vstupu do výměníku nejdříve ochladí vlivem již vychlazeného vystupujícího vzduchu a ve spodní části je dochlazen chladícím médiem na teplotu +3 C. 2) Ve spodní části je proudění vzduchu díky speciálnímu profilu kondenzačních desek výrazně zpomaleno a dochází k velmi učinnému gravitačnímu odlučování vlhkosti v míře téměř 99 %. Nižší rychlost proudění také spolehlivě zamezí strhávání již odloučené vlhkosti. 3 1 Chlazení 3) Před výstupem ze sušičky se vysušený studený vzduch opět ohřívá vzduchem vstupujícím do výměníku. Přitom dále klesá relativní vlhkost vzduchu a obnoví se použitý výkon chlazení až na 60 %. 2 Automatický odváděč kondenzátu s rozpoznáním hladiny zabraňuje zbytečným ztrátám tlaku. 4) Vzniklý kondenzát je odveden bez tlakových ztrát automatickým odlučovačem kondenzátu BEKOMAT z kondenzační sušičky k dalšímu zpracování. 4 Kondenzát Důmyslná konstrukce AIRCRAFT AD přesvědčuje svou přehledností a přístupností. Všechna údržbová místa jsou snadno dosažitelná díky velkým a snadno otevíratelným krytům a proto je provádění údržby velmi snadné. Využití možných úspor snížení nákladů na údržbu Energetické náklady představují ve srovnání s investicemi výrazně největší část celkových nákladů. Zde je ukryt největší potenciál možných úspor. Kromě trvale nízkých energetických nákladů trvale snižuje kondenzační sušička AIRCRAFT AD také náklady na údržbu. Vlhkost představuje největší nebezpečí pro všechny komponenty, které se s ní dostávají do kontaktu. Od relativní vlhkosti 40 % dochází k výrazně vyššímu výskytu koroze. Při hodnotách relativní vlhkosti stlačeného vzduchu kolem 70 %, neboť již při těchto nízkých hodnotách vlhkosti vznikají bakterie. Ve většině případů použití se požadavky omezují na chlazení a sušení používaného stlačeného vzduchu na běžné hodnoty : chlazení téměř na 0 C, tj. téměř 100 % kondenzace vodních par obsažených ve stlačeném vzduchu. 52 AIRCRAFT AD zajišťuje účinné oddělení stlačeného vzduchu od vodních par i spolehlivé odloučení konzdenzátu. Spolehlivý odvod kondenzátu zajišťuje BEKOMAT, který v této oblasti použití představuje světový standard.

10 Kompresory a pneunářadí Vstup Výstup Na displeji se zobrazuje pracovní stav a rosný bod. důmyslná konstrukce AIRCRAFT AD vyniká přehledností a přístupností. Příslušenství Obj. č. Označení Cena bez DPH Připojovací armatury ½" Kč Připojovací armatury 1" Kč Typ Objemový proud vzduchu Příkon Tlaková ztráta Přípojka vzduchu A B C Obj. číslo Cena bez DPH 3 C 5 C 7 C 10 C l/min. m³/h l/min. m³/h l/min. m³/h l/min. m³/h kw bar mm mm mm AD ,20 0,03 ½" Kč AD ,27 0,05 ½" Kč AD ,35 0,07 ½" Kč AD ,44 0,07 ½" Kč AD ,49 0,10 1" Kč Úprava Referenční podmínky podle DIN / ISO 7183 Výkon vztažený na 20 C při 1 bar, provozní tlak 7 bar, vstupní teplota stlačeného vzduchu 35 C, teplota chladného vzduchu 25 C, tlakový rosný bod 3 C. Všechny modely standardně vybaveny odváděčem kondenzátu BEKOMAT. Elektrické přípojení 230 V / 50 Hz, 1 fáze Jiné verze na vyžádání. Přepočtové koeficienty Upravte si, prosím, údaje o výkonu vynásobením příslušnými korekčními činiteli. Provozní tlak bar Korekční činitel 0,77 0,85 1,00 1,06 1,15 1,21 1,25 Vstupní teplota stlačeného vzduchu C Korekční činitel 1,20 1,00 0,85 0,75 0,61 0,49 Teplota chladicího média C Korekční činitel 1,00 0,98 0,95 0,90 0,80 53

11 Hadice Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Označení obj. číslo Cena bez DPH Označení obj. číslo Cena bez DPH Hadice Flexair Hadice na stlačený vzduch, velmi pružná i při nízkých teplotách Odolná proti stlačenému vzduchu s obsahem oleje 10 m, Ø 6/10,7 mm s rychlospojkami Kč 50 m, Ø 6/10,7 mm Kč 10 m, Ø 9/14,5 mm s rychlospojkami Kč 50 m, Ø 9/14,5 mm Kč 50 m, Ø 13/19 mm Kč Navíjecí buben s hadicí SAR 13/ Kč Kvalitní PVC hadice s textilní vložkou Montáž na strop nebo podlahu Jednoduchým zatáhnutím lze hadici zaaretovat nebo automaticky navinout Přípojka: 3/8" Vnitřní Ø hadice: 13 mm Délka hadice: 15 m Provozní tlak: max. 15 bar Hmotnost: 12 kg SAR 8/8 SAR 8/12 Hadice na stlačený vzduch PRO z polyuretanu S textilní vložkou Pro profesionální použití Teplotní rozsah -40 až +75 Vnitřní průměr 8,5 mm Max. provozní tlak 15 bar Vysoce pružná a odolná proti oděru 10 m, Ø 8,5/12,5 mm s rychlospojkami Kč 50 m, Ø 8,5/12,5 mm Kč Spona s jedním uchem PRO pro hadici 12,3 mm (bal. 100 ks) Kč pro hadici 13,3 mm (bal. 100 ks) Kč pro hadici 15,7 mm (bal. 100 ks) Kč Navíjecí buben s hadicí SAR 8/ Kč Připevnění na stěnu/strop Polyuretanová hadice na stlačený vzduch s textilní vložkou Vysoce ohebná a odolná proti oděru Zatáhnutím za hadici ji lze zaaretovat nebo automaticky navinout Otočné klouby na obou koncích zabraňují zkroucení hadice Přípojka: 1/4" Vnitřní Ø hadice: 8 mm Délka hadice: 8 m Provozní tlak: max. 15 bar Hmotnost: 1,4 kg Navíjecí buben s hadicí SAR 8/ Kč Výkyvné držadlo pro montáž na stěnu nebo strop Polyuretanová hadice s textilní vložkou Vysoce ohebná a odolná proti oděru Pro profesionální použití Zatáhnutím za hadici ji lze zaaretovat nebo automaticky navinout V robustním krytu z ocelového plechu Přípojka: ID 1/4" Vnitřní Ø hadice: 8 mm Délka hadice: 12 m Provozní tlak: max. 15 bar Hmotnost: 7,8 kg Spirálová hadice z polyuretanu S rychlospojkami 5 m, vnitřní Ø 6 mm, max. tlak 10 bar Kč 7,5 m, vnitřní Ø 6 mm, max. tlak 10 bar Kč 10 m, vnitřní Ø 8 mm, max. tlak 15 bar Kč Spirálová hadice z polyuretanu Kč Délka 7,5 m, Ø 8/12 mm Provozní tlak 8 bar Připojení 1/4" Vysoce ohebná a odolná proti oděru Při ohnutí nedochází k zúžení průřezu Malý průměr vinutí Velký pracovní teplotní rozsah Otočný kloub zabraňuje zkroucení hadice Navíjecí buben s hadicí DST 8/ Kč Polyuretanová hadice s textilní vložkou Vysoce flexibilní a odolná proti oděru Otočné klouby na vstupu a výstupu zabraňují zkroucení hadice Na podstavci lze otáčet v rozsahu 360 Průměr: 8/12 mm Připojení: 1/4" Provozní tlak: max. 15 bar Délka hadice: 30 m 54

12 Armatury pro stlačený vzduch Kompresory a pneunářadí Jednoruční bezpečnostní rychlospojky podle DIN EN 983 AIRCRAFT sériově používá jako první výrobce ve všech místech odběru stlačeného vzduchu u řady Airprofi bezpečnostní spojky s jednoručním ovládáním Technologie Spojení se provádí jako u všech běžných rychlospojek jednoduchým zatlačením zásuvného kusu do spojky. Po slyšitelném zacvaknutí je spojení uskutečněno. Při rozpojení se nejprve spojení odvdušní zatlačením na pouzdro rychlospojky. Ventil spojky se zavře. Nyní může stlačený vzduch unikat ze zásuvného kusu (hadice). Dalším ovládáním odblokovacího pouzdra se uvolní druhý blokovací systém. Teprve nyní lze spojku uvolnit. Funkce a výhody Zdokonalena pracovní bezpečnost použitím odvzdušňovacích prvků se dvěmi samostatnými blokovacími systémy Nedochází k natahování hadicového vedení jako u klasických rychlospojek Systém splňuje požadavky ISO 4414 a BIA zvýšený standard bezpečnosti na pracovišti Nechodází k poškrabání pracovního povrchu díky plastovému odblokovacímu pouzdru Bezpečnostní pokyny Nedoporučeno pro přímé připojení k pneumatickému nástroji. Bezpečnou funkci lze zaručit pouze ve spojení s ocelovými zasunovacími prvky AIRCRAFT. 1. Odvzdušnění 2 Rozpojení Bezpečnostní rychlospojky Ocelové trny (niklovaná a tvrzená ocel) 1/4" AG vnější závit Kč 3/8" AG vnější závit Kč 1/2" AG vnější závit Kč 1/4" AG vnější závit Kč 3/8" AG vnější závit Kč 1/2" AG vnější závit Kč Rozvod 1/4" IG vnitřní závit Kč 3/8" IG vnitřní závit Kč 1/2" IG vnitřní závit Kč 1/4" IG vnitřní závit Kč 3/8" IG vnitřní závit Kč 1/2" IG vnitřní závit Kč Trny s hadicovou vsuvkou Bezpečnostní rychlospojka s hadicovou vsuvkou 9 mm Bezpečnostní rychlospojka s hadicovou vsuvkou 13 mm Kč Kč Trn s hadicovou vsuvkou 9 mm Kč Trn s hadicovou vsuvkou 13 mm Kč * Bezpečnostní rychlospojky je z bezpečnostních důvodů dovoleno používat pouze s ocelovými vsuvkami. 55

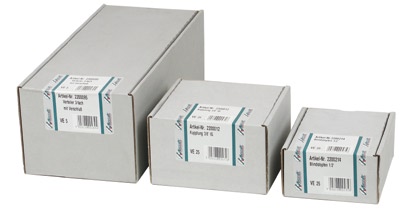

13 Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Armatury na stlačený vzduch Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Název Balení Obj. číslo Cena bez DPH/ks Rychlospojka s vnějším závitem (AG) 1/4" AG 25 ks Kč 3/8" AG K ks Kč 1/2" AG 25 ks Kč Rychlospojka s vnitřním závitem (IG) 1/4" IG Kč 3/8" IG Kč 1/2" IG Kč Rychlospojka s hadicovou vsuvkou 6 mm Kč 9 mm Kč 13 mm Kč Trn s hadicovou vsuvkou 6 mm Kč 9 mm Kč 13 mm Kč Trn s vnějším závitem (AG) 1/4" AG Kč 3/8" AG Kč 1/2" AG Kč Trn s vnitřním závitem (IG) 1/4" IG Kč 3/8" IG Kč 1/2" IG Kč Rozdělovač s rychlospojkami 2 3/8" Kč 3 3/8" Kč Spojovací hadicové vsuvka 6 mm Kč 9 mm Kč 13 mm Kč Redukce krátká (vnitřní/vnější závit IG AG) 1/8" IG 1/4" AG Kč 1/4" IG 3/8" AG Kč 1/4" IG 1/2" AG Kč 3/8" IG 1/2" AG Kč 3/4" IG 1/2" AG Kč Redukce dlouhá (vnitřní/vnější závit IG AG) 1/4" IG 1/8" AG Kč 1/4" IG 3/8" AG Kč 3/8" IG 1/2" AG Kč Název Balení Obj. číslo Cena bez DPH/ks Spojovací matice (mufna) 1/4" IG Kč 3/8" IG Kč 1/2" IG Kč 3/4" IG Kč 1" IG Kč Hadicové vsuvka s vnějším závitem (AG) 1/8" AG, 4 mm Kč 1/8" AG, 6 mm Kč 1/8" AG, 9 mm Kč 36 Kč 1/4" AG, 6 mm /4" AG, 9 mm Kč 1/4" AG, 13 mm Kč 47 Kč 3/8" AG, 6 mm /8" AG, 9 mm Kč 3/8" AG, 13 mm Kč 75 Kč 1/2" AG, 6 mm /2" AG, 9 mm Kč 1/2" AG, 13 mm Kč T-kus s vnitřním závitem (IG) 1/8" IG Kč 1/4" IG Kč 3/8" IG Kč T-kus s vnějším závitem (AG) 1/8" AG Kč 1/4" AG Kč 3/8" AG Kč Koleno s vnějším závitem (AG) 1/8" AG Kč 1/4" AG Kč 3/8" AG Kč 1/2" AG Kč Zátka 1/8" Kč 1/4" Kč 3/8" Kč 1/2" Kč Závitová spojka (nipl) 1/8" 1/ Kč 35 Kč 1/4" 1/4" /4" 3/8" Kč 1/4" 1/2" Kč 41 Kč 3/8" 3/8" /8" 1/2" Kč 3/8" 3/8" l Kč 66 Kč 1/2" 1/2" /2" 3/4" Kč 119 Kč 3/4" 3/4" /4" 1" Kč 56

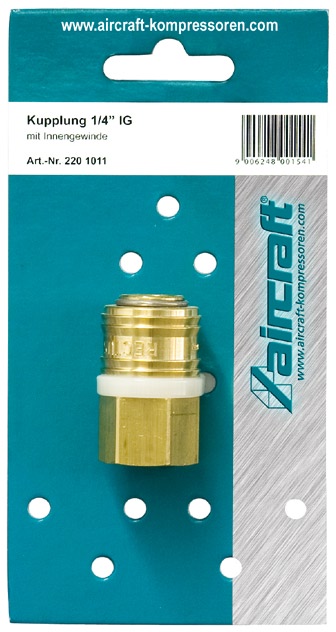

14 Armatury na stlačený vzduch Kompresory a pneunářadí Prodejní balení (blistry) Název Obj. číslo Cena bez DPH/ ks Baleno do závesných prodejních balení Rychlospojka s vnějším závitem (AG) 1/4" AG Kč 3/8" AG Kč 1/2" AG Kč Rychlospojka s vnitřním závitem (IG) 1/4" IG Kč 3/8" IG Kč 1/2" IG Kč Rychlospojka s hadicovou vsuvkou 6 mm Kč 9 mm Kč 13 mm Kč Trn s hadicovou vsuvkou 6 mm Kč 9 mm Kč 13 mm Kč Trn s vnějším závitem (AG) 1/4" AG Kč 3/8" AG Kč 1/2" AG Kč Trn s vnitřním závitem (IG) 1/4" IG Kč 3/8" IG Kč 1/2" IG Kč Rozdělovač s rychlospojkami 2 3/8" Kč 3 3/8" Kč Závitová spojka (nipl) 1/4" 1/4" Kč 1/4" 3/8" Kč 1/4" 1/2" Kč 3/8" 3/8" Kč 3/8" 1/2" Kč 1/2" 1/2" Kč Redukce krátká (vnitřní/vnější závit IG AG) 1/8" IG 1/4" AG Kč 1/4" IG 3/8 AG Kč 1/4" IG 1/2" AG Kč 3/8" IG 1/2" AG Kč Verteilung Redukce dlouhá (vnitřní/vnější závit IG AG) 1/4" IG 3/8" AG Kč 3/8" IG 1/2" AG Kč 57

15 Váš prodejce: Ing. Petr Boukal - BOUKAL Partyzánská Litvínov 3 - CHUDEŘÍN Regulátory tlaku / Úpravné jednotky Na zde uvedené zboží, zakoupené na adrese Vám nabízíme individuální slevy. info@boukal.cz Tel.: Popis obj. číslo Cena bez DPH Popis obj. číslo Cena bez DPH Regulátor tlaku DR Ac 1/4", 12 bar Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku DR Ac 1/2", 12 bar Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku DR Ac 1/4", 16 bar Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku DR Ac 1/2", 16 bar Kč Manometr Ø 50 mm, závit 1/4" Kč Regulátor tlaku s filtrem FDR Ac 1/4", 12 bar Kč Náhradní skl. nádobka AC 1/4" Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku s filtrem FDR Ac 1/2", 12 bar Kč Náhradní skl. nádobka AC 1/2" Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku s filtrem FDR Ac 1/4", 16 bar Kč Náhradní skl. nádobka AC 1/4" Kč Manometr Ø 40 mm, závit 1/8" Kč Regulátor tlaku s filtrem FDR Ac 1/2", 16 bar Kč Náhradní skl. nádobka AC 1/2" Kč Manometr Ø 50 mm, závit 1/4" Kč Olejový přimazávač NÖ Ac 1/4", 12 bar Kč Náhradní skl. nádobka Ac 1/4" Kč Olejový přimazávač NÖ Ac 1/2", 12 bar Kč Náhradní skl. nádobka Ac 1/2" Kč Olejový přimazávač NÖ Ac 1/4", 16 bar Kč Náhradní skl. nádobka Ac 1/4" Kč Olejový přimazávač NÖ Ac 1/2", 16 bar Kč Náhradní skl. nádobka Ac 1/2" Kč Filtr WA Ac 1/4", 12 bar Kč Filtr WA Ac 1/2", 12 bar Kč Filtr WA Ac 1/4", 16 bar Kč Filtr WA Ac 1/2", 16 bar Kč Úpravná jednotka WE Ac 1/4", 12 bar Kč Úpravná jednotka WE Ac 1/2", 12 bar Kč Obsahuje regulátor tlaku s filtrem s manuálním odváděním kondenzátu, manometr, olejový přimazávač a 2 rychlospojky. Úpravná jednotka WE Ac 1/4", 16 bar Kč Úpravná jednotka WE Ac 1/2", 16 bar Kč Obsahuje regulátor tlaku s filtrem s manuálním odváděním kondenzátu, manometr, olejový přimazávač a 2 rychlospojky. 58 Vyrobeno podle norem ES.
