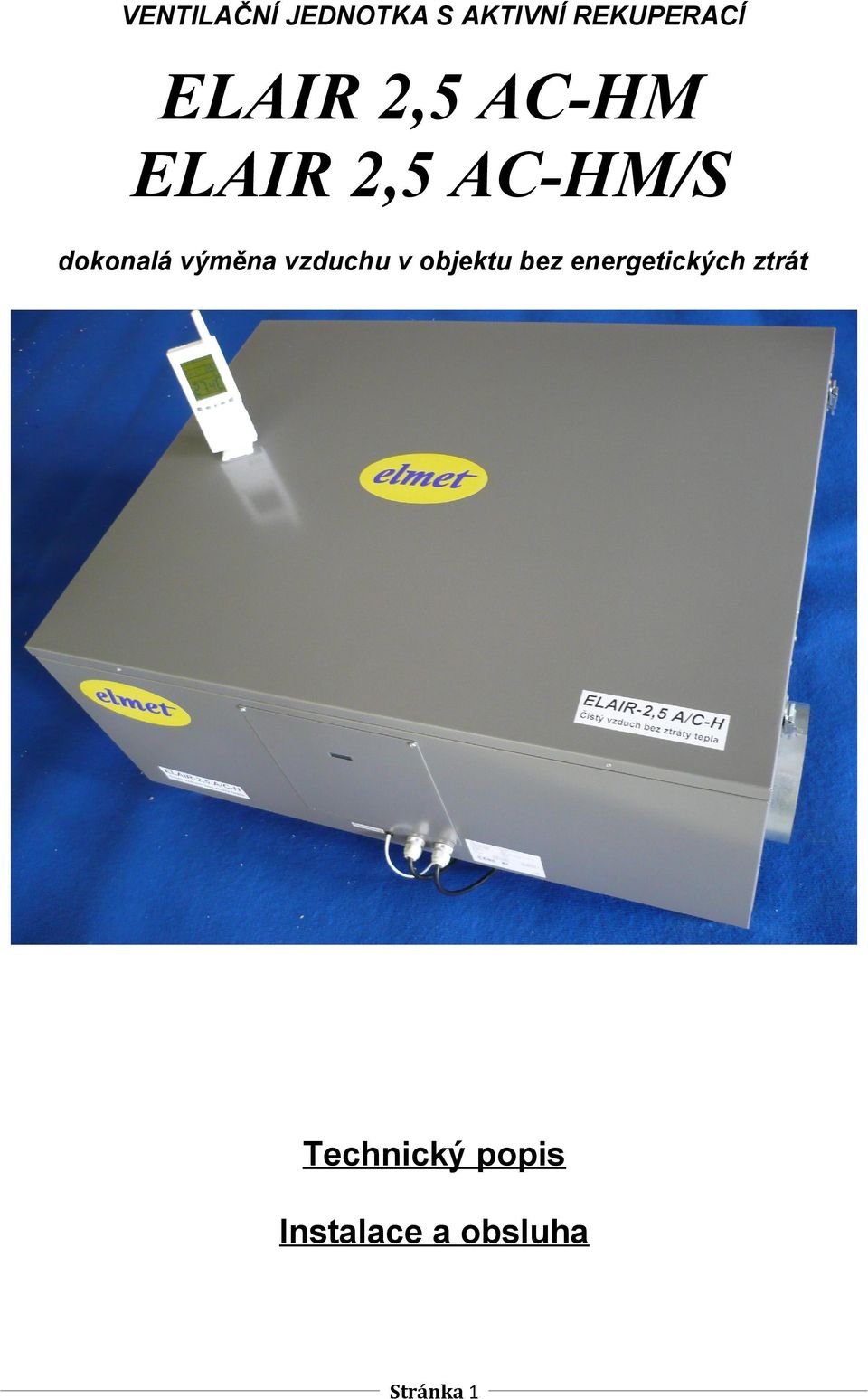

1 VENTILAČNÍ JEDNOTKA S AKTIVNÍ REKUPERACÍ ELAIR 2,5 AC-HM ELAIR 2,5 AC-HM/S dokonalá výměna vzduchu v objektu bez energetických ztrát Technický popis Instalace a obsluha 1

2 Výhody a vlastnosti : Jednotka ELAIR dokáže dokonale a bez použití jakýchkoli filtrů odstranit z místností znečištěný vzduch (prakticky jakýkoli druh znečištění - prachové částice, vlhkost, radon, cigaretový kouř, bakterie, chemické výpary...) a dodat do místnosti čistý vzduch z venkovního prostředí (přes doplňkový prachový filtr, je-li třeba). Přitom v zimním období odebere z odstraňovaného vzduchu jeho tepelnou energii a použije ji k ohřátí dodávaného čistého vzduchu. V letním období naopak čistý vzduch z venku ochladí a funguje tak jako klimatizace. Pracuje na principu moderního malého reverzního tepelného čerpadla, zaručujícího maximální účinnost za všech podmínek. Je tak účinná, že každá koruna investovaná do jeho provozu (spotřeba elektrické energie) uspoří až 4 koruny při vytápění objektu! Tím se podstatně snižují celkové náklady na vytápění/chlazení objektu při zajištění dostatečného větrání. Princip funkce tepelného čerpadla: ELAIR 2,5 AC-HM (na obr. 1 ) Ohřátý / ochlazený čistý vzduch do objektu (Výstup vnějšího vzduchu) Znečištěný vzduch z objektu (Vstup vnitřního vzduchu) TEPELNÉ ČERPADLO Čistý vzduch zvenku (Vstup vnějšího vzduchu) Znečištěný vzduch ven (Výstup vnitřního vzduchu) Obr. 1 Reverzní tepelné čerpadlo s kompresorem a dvěma výměníky 2

3 Instalace jednotky : Jednotka ELAIR 2,5 A/C-HM ( ELAIR 2,5 A/C-HM/S ) je navržena tak, že se dá použít buď při rekonstrukci stávajících staveb nebo se začlení do nových staveb. Doporučené umístění je v podkroví (na půdě) nebo v technologické místnosti není určena pro provoz ve venkovním prostředí nesmí být vystavena přímému působení vody a vysoké vlhkosti může být odhlučněna vhodnou izolací nesmí se umísťovat v malém vzduchotěsném prostoru. Tento utěsněný prostor kolem jednotky musí mít min. 12 m3 jinak je nutno zajistit odvětrání. musí být instalována ve vodorovné poloze, povolený náklon je max. 5!!! Upozornění: tato podmínka musí být splněna i při přepravě a manipulaci!!! V případě zavěšení musí být závěs dostatečně dimenzován s ohledem na hmotnost jednotky a musí odolat vibracím vzniklým při jejím provozu. Odvod znečištěného vzduchu je umístěný vždy ve stropě nebo pod ním ve stěně místnosti, přívod čistého vzduchu by měl být max. 30 cm od podlahy. Počet odvodních a přívodních míst je závislý na velikosti a uspořádání místnosti. Tato místa by měla být vždy v dostatečné vzdálenosti od dalších topných systémů a umístěna tak, aby přímo neovlivňovala čidla termostatů topení. Bezdrátový digitální termostat BPT37, který jednotku ELAIR řídí, se umístí do referenční místnosti cca 1,5 m nad podlahu do místa, kde bude nejméně ovlivňován přívodem čistého vzduchu z jednotky ELAIR nezávislým topením/chlazením, okny, dveřmi ap. Termostat BPT37 je dodáván jako příslušenství jednotky ELAIR 2,5 A/C-VM a návod k instalaci je přiložen. Všechny přívody k jednotce ELAIR by měly být vedeny nedeformovaným, tepelně izolovaným potrubím s doporučeným průměrem 160 mm (nebo obdélníkovými kanály s odpovídajícím průřezem) a zakončeny v jednotlivých místnostech nastavitelnými talířovými ventily. Průměr resp. průřez potrubí by neměl být nikde okamžitě nebo extrémně zmenšen, aby nedocházelo k výraznému poklesu průtoku vzduchu. Minimální celkový průřez potrubí musí odpovídat minimálnímu povolenému průměru potrubí při jedné trubce (v případě dvou trubek součet průřezů) 125 mm. V tomto případě musí být regulátor průtoku vzduchu nastaven na MAX. Rovněž doporučujeme kontrolovat vhodným průtokoměrem minimální průtok vzduchu v přívodu čistého venkovního vzduchu. Průtok nesmí klesnout pod 200 m3/hod. V případě nedodržení těchto pokynů může vypínat ochrana tepelného čerpadla při teplotách nad +10 C (režim rekuperace) a nad +30 C (režim chlazení). Nedoporučuje se, aby se odvod vzduchu připojoval přímo do sporákového odsavače (digestoře), protože postupný nános mastnoty může představovat riziko vzniku požáru. V tomto případě by bylo nutno před jednotku ELAIR instalovat do vzduchotechniky ještě speciální filtr a tento pravidelně měnit. Pokud bude teplota vzduchu z objektu v režimu rekuperace tepla na příslušném přívodu k jednotce ELAIR nižší než +16 C (např. ventilace nevytopeného objektu), může dojít k namrzání kondenzátu na příslušném výměníku, což způsobí krátkodobé snížení účinnosti rekuperace. Rozmrazování výměníku se spíná automaticky, po dobu rozmrazování (cca 3 min.) je aktivní rekuperace mimo provoz a do objektu se přivádí studený vzduch. 3

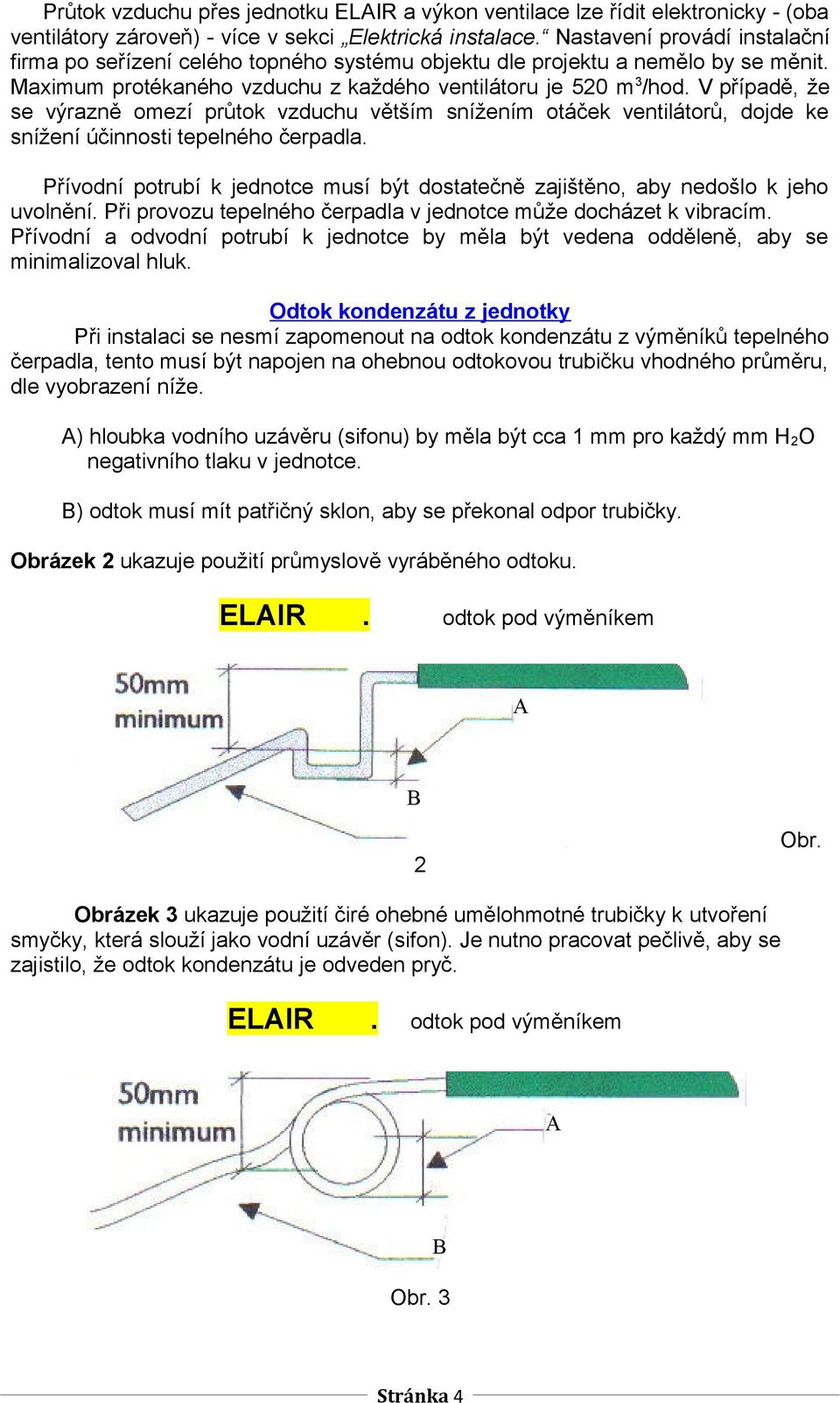

4 Průtok vzduchu přes jednotku ELAIR a výkon ventilace lze řídit elektronicky - (oba ventilátory zároveň) - více v sekci Elektrická instalace. Nastavení provádí instalační firma po seřízení celého topného systému objektu dle projektu a nemělo by se měnit. Maximum protékaného vzduchu z každého ventilátoru je 520 m 3/hod. V případě, že se výrazně omezí průtok vzduchu větším snížením otáček ventilátorů, dojde ke snížení účinnosti tepelného čerpadla. Přívodní potrubí k jednotce musí být dostatečně zajištěno, aby nedošlo k jeho uvolnění. Při provozu tepelného čerpadla v jednotce může docházet k vibracím. Přívodní a odvodní potrubí k jednotce by měla být vedena odděleně, aby se minimalizoval hluk. Odtok kondenzátu z jednotky Při instalaci se nesmí zapomenout na odtok kondenzátu z výměníků tepelného čerpadla, tento musí být napojen na ohebnou odtokovou trubičku vhodného průměru, dle vyobrazení níže. A) hloubka vodního uzávěru (sifonu) by měla být cca 1 mm pro každý mm H 2O negativního tlaku v jednotce. B) odtok musí mít patřičný sklon, aby se překonal odpor trubičky. Obrázek 2 ukazuje použití průmyslově vyráběného odtoku. ELAIR. odtok pod výměníkem A B Obr. 2 Obrázek 3 ukazuje použití čiré ohebné umělohmotné trubičky k utvoření smyčky, která slouží jako vodní uzávěr (sifon). Je nutno pracovat pečlivě, aby se zajistilo, že odtok kondenzátu je odveden pryč. ELAIR. odtok pod výměníkem A B Obr. 3 4

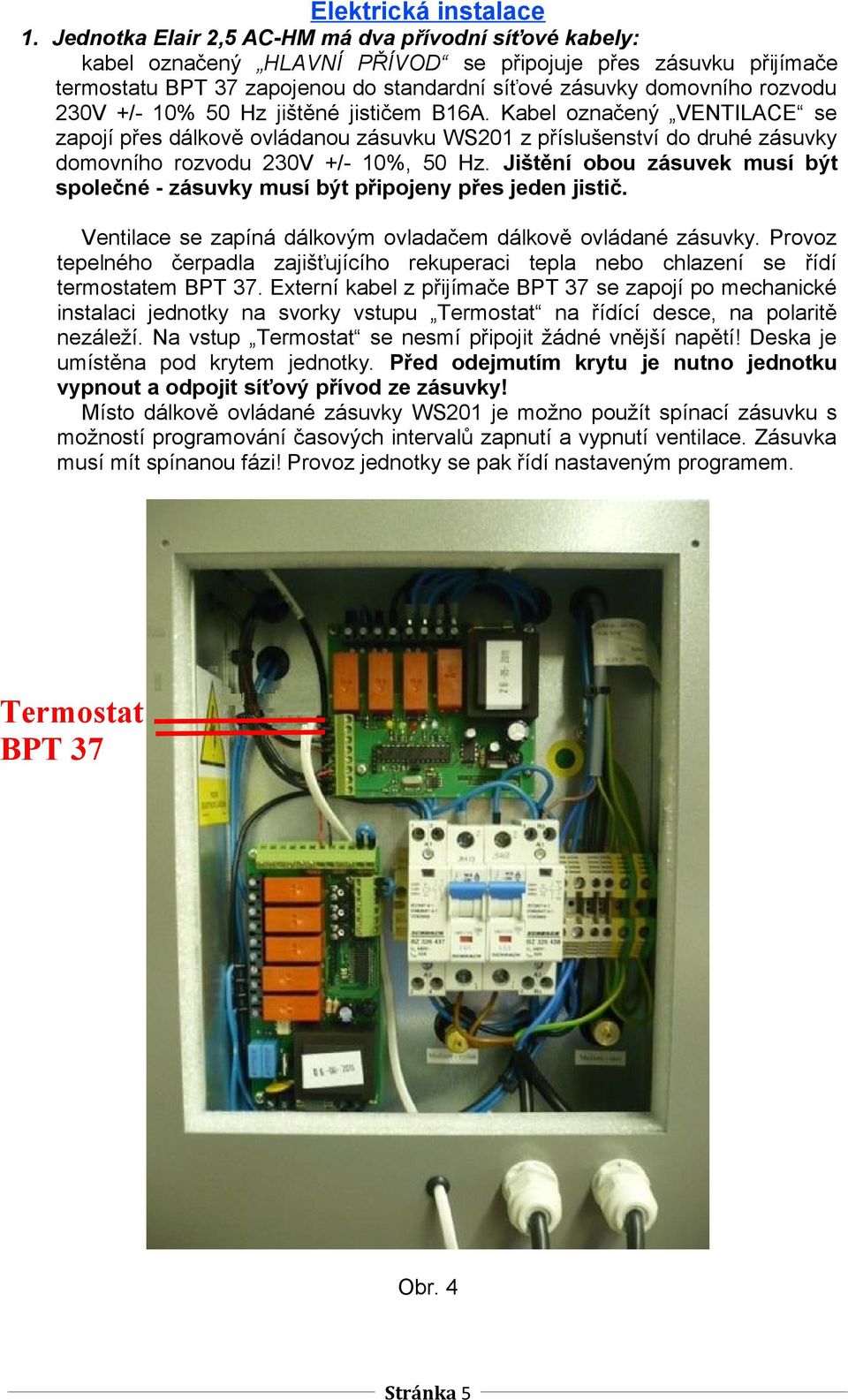

5 Elektrická instalace 1. Jednotka Elair 2,5 AC-HM má dva přívodní síťové kabely: kabel označený HLAVNÍ PŘÍVOD se připojuje přes zásuvku přijímače termostatu BPT 37 zapojenou do standardní síťové zásuvky domovního rozvodu 230V +/- 10% 50 Hz jištěné jističem B16A. Kabel označený VENTILACE se zapojí přes dálkově ovládanou zásuvku WS201 z příslušenství do druhé zásuvky domovního rozvodu 230V +/- 10%, 50 Hz. Jištění obou zásuvek musí být společné - zásuvky musí být připojeny přes jeden jistič. Ventilace se zapíná dálkovým ovladačem dálkově ovládané zásuvky. Provoz tepelného čerpadla zajišťujícího rekuperaci tepla nebo chlazení se řídí termostatem BPT 37. Externí kabel z přijímače BPT 37 se zapojí po mechanické instalaci jednotky na svorky vstupu Termostat na řídící desce, na polaritě nezáleží. Na vstup Termostat se nesmí připojit žádné vnější napětí! Deska je umístěna pod krytem jednotky. Před odejmutím krytu je nutno jednotku vypnout a odpojit síťový přívod ze zásuvky! Místo dálkově ovládané zásuvky WS201 je možno použít spínací zásuvku s možností programování časových intervalů zapnutí a vypnutí ventilace. Zásuvka musí mít spínanou fázi! Provoz jednotky se pak řídí nastaveným programem. Termostat BPT 37 Obr. 4 5

6 Na druhé desce umístěné pod jističi je obvod pro regulaci výkonu ventilátorů, který umožňuje zvolit při instalaci různé režimy provozu. Režimy se volí při instalaci zapojením portů A až G a propojkou JP (viz obrázek 6 pod textem). Port F je výstupní, bezpotenciální (kontakt relé) a lze s ním spínat obvod s napětím 230V, max. 2 A. Porty A až E a G jsou vstupní porty. Na tyto porty se nesmí přivést žádné napětí, jsou určeny pro spínání bezpotenciálními výstupy řídicích systémů (kontakty relé) nebo mechanickými spínači Propojka JP: může být buď rozpojená, nebo zkratovaná zkratovací propojkou (jumperem) - rozteč kolíků = 2,54 mm Upozornění: ostatní konektory a svorkovnice na desce jsou servisní a nesmí se na ně připojovat žádné externí napětí ani přístroje ani se nesmí rozpojovat!!! Funkce portů: Porty A, B, C slouží pro spínání různých stupňů výkonu ventilace, které lze nastavit pomocí trimerů pod příslušnými svorkovnicemi. Otáčením ve směru hodinových ručiček se výkon zvyšuje, pravý doraz = maximum. Při nastavování je nutno použít na výstupu čistého vzduchu do jednotky vhodný měřič průtoku vzduchu, minimální povolená hodnota průtoku vzduchu u jednotky instalované ve vzduchotechnické soustavě je 200 m3/h. Z výroby je standardně port A zkratován, což umožňuje nastavení požadovaného výkonu ventilace s ohledem na výše uvedené minimum, porty B a C nejsou využity. Pomocí portů A, B, C lze řídit výkon ventilace třístupňově v závislosti na čase, stupni znečištění vzduchu, počtu osob v objektu ap. pomocí vhodné externí řídící jednotky se třemi bezpotenciálními výstupy. V tomto případě se zkratovací spojka na portu A odstraní a porty se propojí s externí řídící jednotkou vhodnými vodiči (dva pro každý port, na polaritě nezáleží) o max. doporučené délce 2 m Port D : z výroby je zkratován - ventilace je řízena externí dálkově ovládanou spínací zásuvkou (z příslušenství, viz výše), nebo externí řídící jednotkou připojenou na porty A, B, C. Odstraní-li se zkratovací spojka na tomto portu, bude výkon ventilace řízen automaticky v závislosti na teplotě výstupního čistého vzduchu do objektu tak, aby při rekuperaci (topení) v zimním období tato teplota neklesla pod 23 C (aby se nesnižovala teplota v objektu) a to pro co nejnižší možné teploty venkovního vzduchu. Hranice teploty venkovního vzduchu, kdy ještě neklesne teplota dodávaného vzduchu do objektu pod 23 C je závislá na tepelných ztrátách a vlastnostech objektu. Pokud je teplota dodávaného vzduchu trvale vyšší než 23 C, výkon ventilace je maximální. Při chlazení (letní období) je výkon ventilace maximální, není-li v provozu tepelné čerpadlo ale pouze ventilace, pak je výkon cca 40%. 6

7 Port E : Umožňuje krátkodobé zvýšení výkonu ventilace na maximum (rychlé intenzivní větrání) nebo dlouhodobé snížení výkonu ventilace na minimum (noční provoz). Funkce se řídí pomocí paralelně propojeného mžikového spínače (tlačítka) a klasického vypínače, připojení je dvouvodičové (běžná dvoulinka, doporučená délka max. 10 m) a na polaritě nezáleží. Lze použít libovolná domovní tlačítka a vypínače (např. pro spínání světel). Na tyto přívody se nepřipojuje žádné externí napětí! Přívodní dvoulinka se nesmí vést souběžně s domovním rozvodem elektřiny. Krátkým stisknutím tlačítka se zvýší (nebo zapne) ventilace na maximální výkon na dobu 3 minut. Opakovaným stisknutím tohoto tlačítka lze dobu prodloužit, každým stiskem vždy o 3 minuty a to až 10x. Po uplynutí této doby se výkon ventilace automaticky vrátí na původní hodnotu. Zapnutím paralelně připojeného vypínače se výkon ventilace sníží na minimum, ventilace produkuje minimum hluku (noční provoz). Zpět na původní hodnotu výkonu se ventilace vrátí až po manuálním vypnutí vypínače. Samozřejmě lze zapojit buď jen tlačítko nebo jen vypínač. Není-li tento port zapojen, funkce není aktivní. Port F : výstupní port, poskytuje externím řídícím jednotkám informaci o stavu jednotky ELAIR (topení - rekuperace : port zkratován / chlazení : port rozpojen). Tento port lze využít rovněž pro spínání jiných zařízení, souvisejících s topením nebo chlazením. Port G (sepnutí tepelného čerpadla) u standardní verze ELAIR nevyužit Propojka JP : není-li zapojena, funguje jednotka ELAIR standardně jako ventilační jednotka s aktivní rekuperací a chlazením (nastavení z výroby). Je-li zkratovací propojka osazena, potom ventilace v režimu topení/rekuperace i chlazení funguje jen tehdy, je-li v činnosti tepelné čerpadlo, tedy je-li dán z řídící jednotky (BPT37 nebo externí) pokyn na topení/rekuperaci nebo chlazení. Není-li požadavek, ventilace je vypnuta. V tomto režimu funguje jednotka ELAIR jako klasické tepelné čerpadlo vzduch/vzduch pouze s tím rozdílem, že ohřívaný/ochlazovaný vzduch se netočí uvnitř uzavřeného objektu ale přivádí se čistý venkovní. Obr. 5 7

8 2. Jednotka Elair 2,5 AC-HM/S má jeden přívodní síťový kabel: připojuje se do standardní síťové zásuvky domovního rozvodu 230V +/10% 50 Hz jištěné jističem B16A. Tato verze je přizpůsobena pro externí řízení provozu řídicím systémem SIEMENS SYNCO Living. V tomto případě se deska na obr. 5 propojí s periferní jednotkou RRV934 a to takto : ELAIR deska řízení výkonu ventilátorů Port A Port B Port C Port D (zkratován z výroby) Port E (nezapojen) Port F Port G Propojka JP (neosazena) --> SIEMENS RRV934 Port Q1 Port Q2 Port Q Port X1 Port Q4 Porty se propojí vhodnými vodiči (dva pro každý port, na polaritě nezáleží) o max. doporučené délce 2 m Pokyny pro instalaci a obsluhu řídicího systému SYNCO Living lze nalézt v příslušných manuálech. V tomto případě neplatí příslušné pasáže z následující kapitoly Provoz jednotky a bezdrátový termostat BPT37 a dálkově ovládaná zásuvka se nedodává. Pozn.: pro vyvedení všech externích řídících kabelů se použije vývodka na boční straně jednotky ELAIR. Elektrickou i mechanickou instalaci včetně seznámení uživatele s obsluhou jednotky ELAIR musí provádět specializovaná firma. Potvrzení o provedené instalaci, přezkoušení a seznámení s obsluhou se uvede do záručního listu. Není-li potvrzení v záručním listu uvedeno, ztrácí zákazník nárok na záruku a výrobce neručí v tomto případě za škody způsobené provozem jednotky. 8

9 Provoz jednotky Jednotka ELAIR 2,5 A/C-HM je určena pro celoroční provoz, který je řízen bezdrátovým prostorovým termostatem BPT 37. Ve všech ročních obdobích je tepelné čerpadlo automaticky řízeno programem, nastaveným v přístroji BPT 37. Návod k obsluze BPT 37 je přiložen. V tomto případě slovo KOTEL znamená jednotka ELAIR. Při nastavení minimální doby zapnutí (v návodě BPT 37 na straně 8, bod 4 a na straně 9, bod 7) se musí nastavit doba pro tepelné čerpadlo, tj. 5 minut. Externí bezdrátový pokojový termostat BPT 37 neustále monitoruje teplotu v místnosti. Pokud teplota dosáhne naprogramované hodnoty, tepelné čerpadlo se automaticky odpojí z provozu, avšak ventilace místností nepřetržitě pokračuje. Pokud teplota poklesne nebo vzroste (v případě chlazení) o nastavenou hodnotu hystereze, tepelné čerpadlo se opět zapne. Optimálních úspor energie v zimním období se dosáhne, jestliže vytápěcí systém místnosti je vybaven vlastním termostatickým řízením, např. termostatickými ventily na radiátorech ústředního topení, na nichž se nastaví teplota o cca 1-1,5 C nižší než u termostatu ELAIR. Při spínání tepelného čerpadla i při náhodném výpadku elektrické sítě je uplatněno zpožděné zapnutí / vypnutí (cca 3 minuty), které slouží k ochraně kompresoru a systému tepelného čerpadla před poškozením. V případě že je teplota okolí nižší než +2 C může být po připojení jednotky k napájení (hlavní přívod) nebo po náhodném výpadku elektrické sítě jednotka mimo provoz po dobu cca minut. V této době je sepnut pomocný ohřev kompresoru, který je nutný pro předehřev kompresoru na pracovní teplotu. Potom se jednotka automaticky uvede do provozu (tepelné čerpadlo i ventilace). Pokud nebyl kompresor delší dobu v činnosti, dojde k ustálení funkce a parametrů tepelného čerpadla a dosažení odpovídajících teplot dodávaného čistého vzduchu po cca 20 až 60 minutách od zapnutí v závislosti na průtoku vzduchu (kratší doba platí pro menší průtok). Je-li tepelné čerpadlo odpojeno, lze jednotku i nadále používat jako výkonné větrání. Ventilace a provoz jednotky se zapíná a vypíná dálkovým ovládáním bezdrátově dálkově ovládané zásuvky. Pokud by se zjistilo, že dálkové ovládání zásuvky spíná i jiné dálkově ovládané spotřebiče v objektu, je nutno u ovladačů těchto spotřebičů změnit použitý kód. Pokud je místo dálkově ovládané zásuvky použita spínací časově programovatelná zásuvka s možností programování časových intervalů zapnutí a vypnutí ventilace potom se provoz jednotky řídí nastaveným programem. Poklesne-li venkovní teplota pod +2 C a je-li tepelné čerpadlo mimo provoz, může se zapnout automatické vyhřívání kompresoru, které umožní jeho nový start i při teplotách pod bodem mrazu. Po tuto dobu je ventilace vypnutá. Pokud termostat dá pokyn, tepelné čerpadlo i ventilace se ihned zapne. Při teplotě venkovního vzduchu pod - 16 C je tepelné čerpadlo i ventilace vždy mimo provoz, automatické vyhřívání kompresoru je trvale zapnuté. Na panelu vedle síťového přívodu je umístěno 5 svítivých diod indikujících zapnutí: červená rekuperace tepla modrá klimatizace (chlazení) - trvalý svit, blikání - 10 s po připojení napájení nebo indikace poruchy žlutá ohřev kompresoru (při teplotách pod bodem mrazu) světlá zelená provoz tepelného čerpadla zelená zapnutí přístroje Poznámka: zapnutí / vypnutí tepelného čerpadla = zapnutí / vypnutí rekuperace nebo chlazení Údržba 9

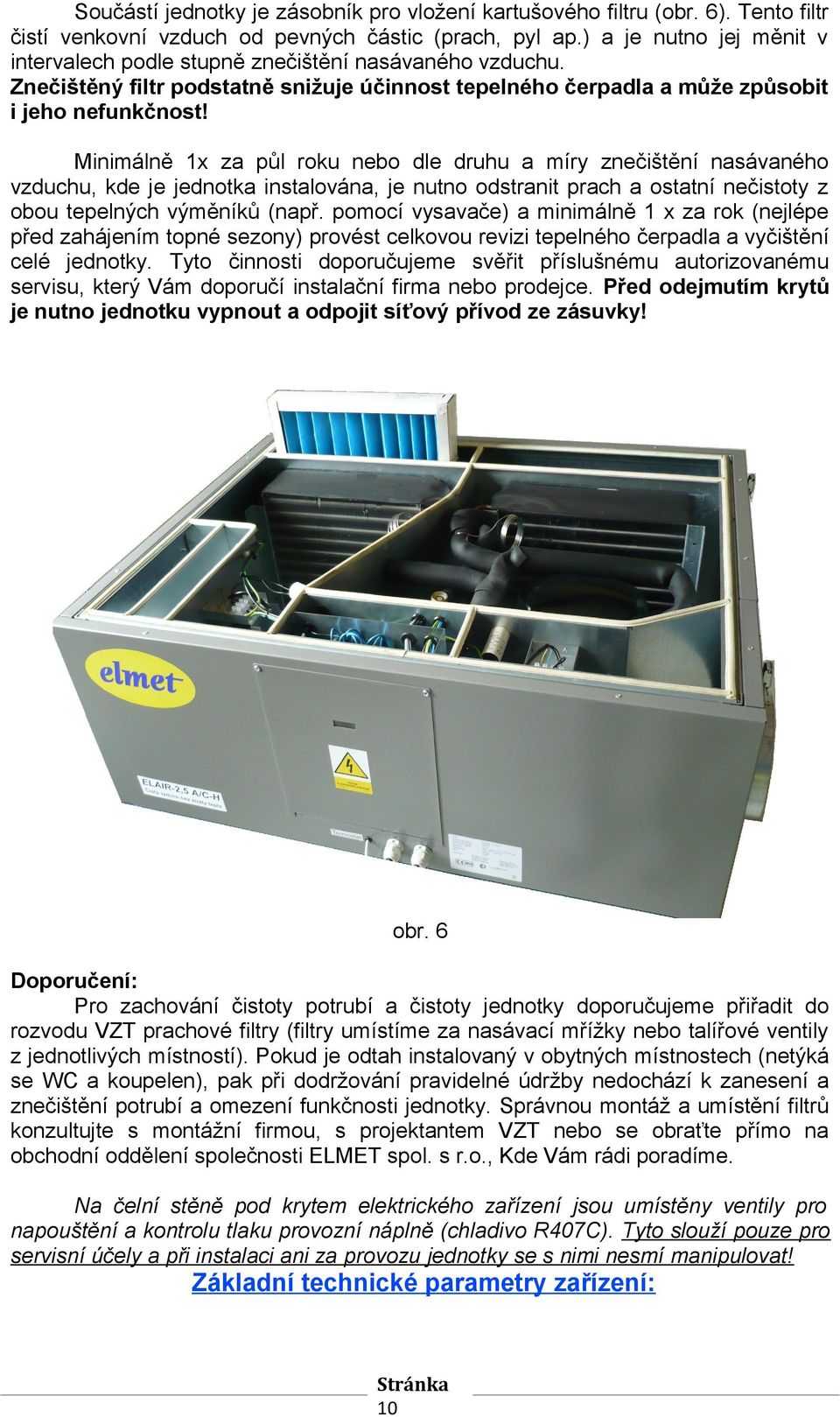

10 Součástí jednotky je zásobník pro vložení kartušového filtru (obr. 6). Tento filtr čistí venkovní vzduch od pevných částic (prach, pyl ap.) a je nutno jej měnit v intervalech podle stupně znečištění nasávaného vzduchu. Znečištěný filtr podstatně snižuje účinnost tepelného čerpadla a může způsobit i jeho nefunkčnost! Minimálně 1x za půl roku nebo dle druhu a míry znečištění nasávaného vzduchu, kde je jednotka instalována, je nutno odstranit prach a ostatní nečistoty z obou tepelných výměníků (např. pomocí vysavače) a minimálně 1 x za rok (nejlépe před zahájením topné sezony) provést celkovou revizi tepelného čerpadla a vyčištění celé jednotky. Tyto činnosti doporučujeme svěřit příslušnému autorizovanému servisu, který Vám doporučí instalační firma nebo prodejce. Před odejmutím krytů je nutno jednotku vypnout a odpojit síťový přívod ze zásuvky! obr. 6 Doporučení: Pro zachování čistoty potrubí a čistoty jednotky doporučujeme přiřadit do rozvodu VZT prachové filtry (filtry umístíme za nasávací mřížky nebo talířové ventily z jednotlivých místností). Pokud je odtah instalovaný v obytných místnostech (netýká se WC a koupelen), pak při dodržování pravidelné údržby nedochází k zanesení a znečištění potrubí a omezení funkčnosti jednotky. Správnou montáž a umístění filtrů konzultujte s montážní firmou, s projektantem VZT nebo se obraťte přímo na obchodní oddělení společnosti ELMET spol. s r.o., Kde Vám rádi poradíme. Na čelní stěně pod krytem elektrického zařízení jsou umístěny ventily pro napouštění a kontrolu tlaku provozní náplně (chladivo R407C). Tyto slouží pouze pro servisní účely a při instalaci ani za provozu jednotky se s nimi nesmí manipulovat! Základní technické parametry zařízení: 10

11 Objem filtrovaného vzduchu: Elektronická regulace průtoku vzduchu: m 3/hod na výstupu čistého vzduchu. Zimní období - rekuperace tepla: Rozsah provozu tepelného čerpadla - teplota venk. vzduchu: -16 C až +16 C Při teplotě venkovního vzduchu pod -16 C je tepelné čerpadlo i ventilace mimo provoz. Letní období - chlazení přiváděného vzduchu: Rozsah provozu tepelného čerpadla - teplota venk. vzduchu: +22 C až +38 C Mimo uvedené teplotní rozsahy je tepelné čerpadlo mimo provoz. Teplota dodávaného čistého vzduchu: Teplota venkovního vzduchu Teplota dodávaného vzduchu: trimer regulace průtoku vzduchu MAX Střed MIN -15 C 12 C -10 C 17 C -5 C 23 C 0 C 30 C 5 C 29 C 32 C 38 C 10 C 32 C 36 C 43 C 15 C 36 C 40 C 47 C 25 C 14 C 12 C 7 C 30 C 18 C 16 C 10 C 35 C 21 C 19 C 14 C Průtok vzduchu na výstupu čistého vzduchu v závislosti na poloze trimru regulace: Regulace průtoku vzduchu MAX střed MIN Průtok vzduchu přes ELAIR : m3/hod Hluk 1m od čelní strany dba 55,5 47,5 dba Hluk 1m od čelní strany + napojené 60 potrubí 11

12 Typické regenerované teplo: Průtok vzduchu přes ELAIR 2,5 A/C-VM Teplota venkovního vzduchu Získaný tepelný výkon COP 520 C 10 C 4,1 kw 5,6 520 C 30 C 2,5 kw C 10 C 3,5 kw 4,6 340 C 30 C 1,9 kw 2,3 200 C 10 C 2,6 kw 3,5 200 C 30 C 1,4 kw 1,7 Všechny hodnoty platí pro teplotu vzduchu odsávaného z objektu C a teplotu okolí 20 C. Všechny hodnoty platí pouze pro jednotku Elair 2,5 AC-HM a ELAIR 2,5 A/CHM/S s čistými výměníky a bez filtru na vstupu čerstvého vzduchu (tlak.ztráta závisí na třídě filtru) a bez připojeného potrubí. Provozní podmínky: teplota okolí -20 C až +38 C /10-80 %RH teplota vzduchu z objektu: +18 C až + 25 C Jednotka není určena pro provoz ve venkovním prostředí. Rozměry zařízení: šířka x hloubka x výška: 900x700x350 mm přívodní otvory - vzduch z místnosti a do místnosti: Ø 160 mm - venkovní vývod a přívod: Ø 160 mm Hmotnost: 80 kg Stupeň krytí: IP20, po instalaci přívodních potrubí IP40 Provozní náplň: R407C, 1,25 kg, médium je v soustavě naplněno a při instalaci se nemusí doplňovat. Napájení: 2 x jednofázové 230 V +/- 10 % / 50 Hz, společný přívod a jištění B16A Celkový trvalý příkon: max. 850 W cos φ : 0,7-0,76 dle provozních podmínek kompresoru 12

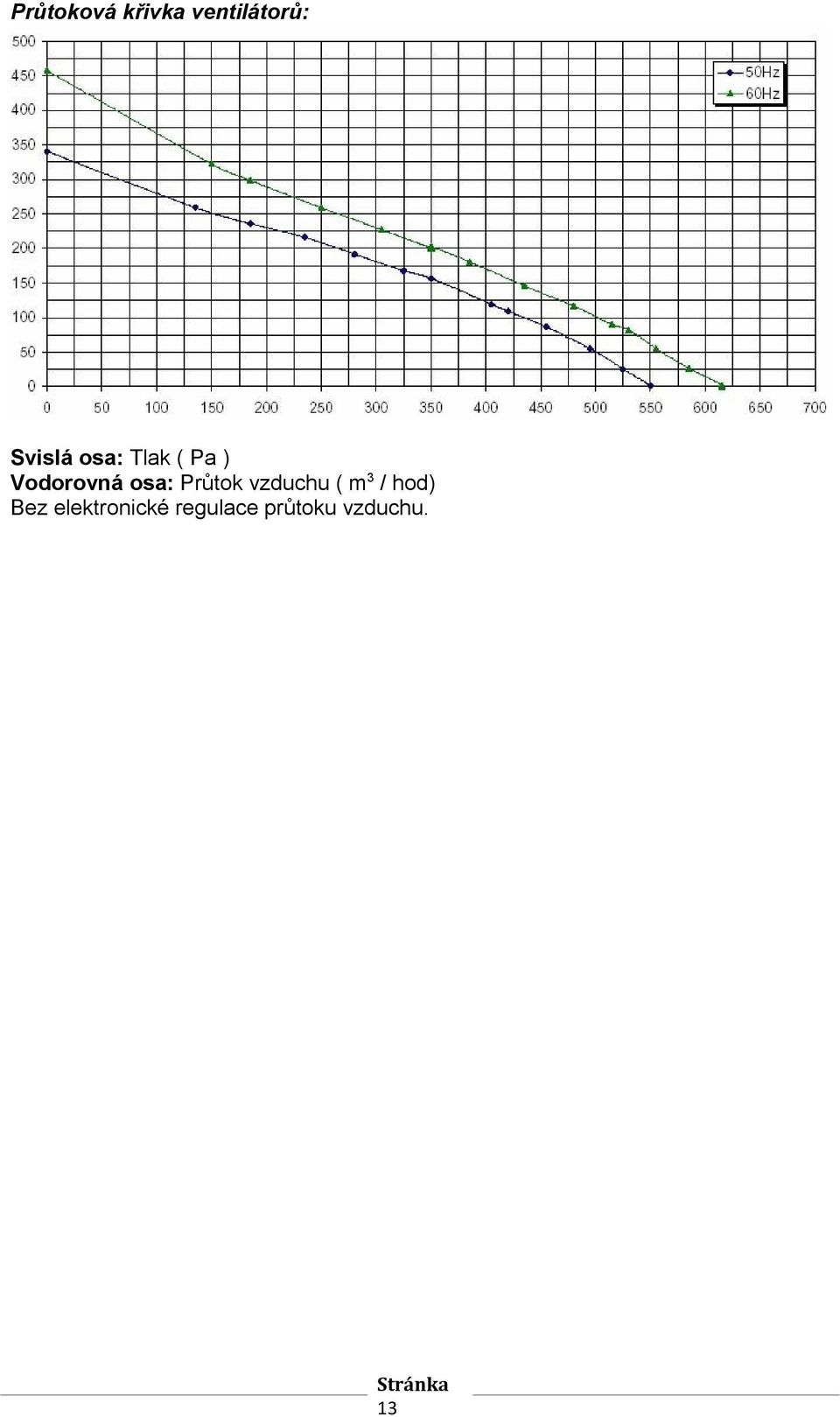

13 Průtoková křivka ventilátorů: Svislá osa: Tlak ( Pa ) Vodorovná osa: Průtok vzduchu ( m3 / hod) Bez elektronické regulace průtoku vzduchu. 13

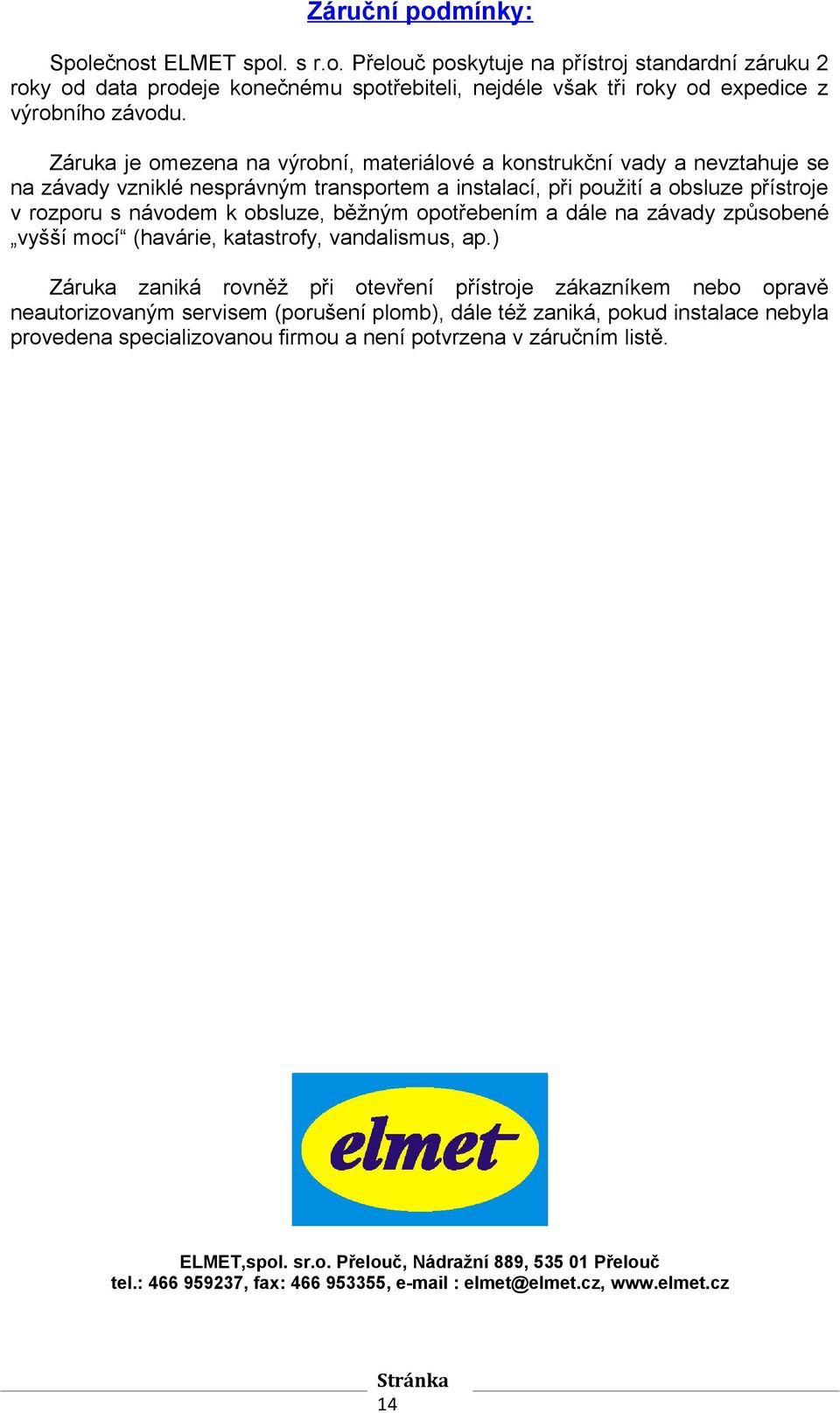

14 Záruční podmínky: Společnost ELMET spol. s r.o. Přelouč poskytuje na přístroj standardní záruku 2 roky od data prodeje konečnému spotřebiteli, nejdéle však tři roky od expedice z výrobního závodu. Záruka je omezena na výrobní, materiálové a konstrukční vady a nevztahuje se na závady vzniklé nesprávným transportem a instalací, při použití a obsluze přístroje v rozporu s návodem k obsluze, běžným opotřebením a dále na závady způsobené vyšší mocí (havárie, katastrofy, vandalismus, ap.) Záruka zaniká rovněž při otevření přístroje zákazníkem nebo opravě neautorizovaným servisem (porušení plomb), dále též zaniká, pokud instalace nebyla provedena specializovanou firmou a není potvrzena v záručním listě. ELMET,spol. sr.o. Přelouč, Nádražní 889, Přelouč tel.: , fax: , elmet@elmet.cz, 14

15 Bezpečnostní pokyny : 1. Před uvedením nového chladícího zařízení do provozu musí být zabezpečeno, aby osoby zajišťující provoz byly instruovány na základě instrukční příručky ohledně konstrukce/výroby, dozoru, provozu a údržby chladícího zařízení, ohledně bezpečnostních opatření, která musí být dodržována, pokud jsou požadovány nezbytné osobní ochranné prostředky a také ohledně vlastností použitého chladiva a manipulace s tímto chladivem. Majitel nebo provozovatel jednotky ELAIR AC musí zajistit, že obsluhu a údržbu přístroje budou zabezpečovat pouze osoby starší 18 ti let a proškolené firmou, která provedla instalaci a uvedení do provozu. Dětem a neoprávněným osobám musí být zabráněno v přístupu k instalované jednotce. Dbejte toho, aby osoby, jejichž úkolem je zabezpečovat provoz, dozor a údržbu chladícího zařízení, byly patřičně instruovány a odborně způsobilé ve vztahu ke svým úkolům. Pozornost nutnosti patřičného instruování osob, které zabezpečují provoz a dozor nad chladicím zařízením, musí věnovat ten, kdo instaluje chladící zařízení. 2. Bezpečnostní pokyny pro manipulaci se soustavou tepelného čerpadla (TČ) v jednotce ELAIR AC a s provozním médiem jsou uvedeny v bezpečnostním listu použitého média R407C. Jakoukoli manipulaci s médiem a soustavou TČ smí provádět pouze odborně způsobilá firma. Při úniku chladiva zajistěte intenzivní větrání. Při nadýchání výparů chladiva dopravte postiženého na čerstvý vzduch a přivolejte lékaře. 3. V případě, že majitel nebo provozovatel zjistí u jednotky ELAIR AC jakoukoli závadu, nestandardní chování, zápach nebo únik provozního média, je povinen bezodkladně odstavit jednotku z provozu vypnout pomocí dálkového ovladače WS201, vypnout příslušný jistič v rozvodné skříni, vytáhnout oba síťové přívody ze zásuvek a kontaktovat techniky odborně způsobilé pro údržbu a servis. 4. Soustava TČ jednotky ELAIR AC musí být plněna pouze provozním médiem uvedeným na štítku přístroje a pouze uvedeným množstvím. Před plněním musí být ze soustavy odsáty zbytky předchozí náplně. V případě že se do soustavy mohl dostat okolní vzduch (prasklina), je po opravě před naplněním médiem nutno soustavu naplnit dusíkem pro odstranění vlhkosti. Současně je nutné provést tlakovou zkoušku soustavy tlakem 27 Bar (ELAIR 2,5 AC) nebo 29 Bar (ELAIR 6 AC) po dobu minimálně 2 hodin. Po naplnění soustavy médiem je nutné provést kontrolu těsnosti soustavy TČ (hlavně v oblasti provedené opravy) přístrojem pro detekci úniku média. 5. Po uplynutí životnosti jednotky je nutné její jednotlivé části, zejména olej z kompresoru a médium recyklovat nebo zlikvidovat dle příslušných předpisů, pokyny k likvidaci média jsou uvedeny v jeho bezpečnostním listu. Likvidace chladiva musí být provedena autorizovaným servisem. 6. Při provozu jednotky ELAIR AC může dosahovat teplota povrchu některých dílů uvnitř jednotky extrémně vysokých nebo nízkých hodnot ( - 30 až C ), proto před odstraněním krytů je po vypnutí TČ nutná prodleva min. 30 minut. Je-li nutné pracovat při odkrytované jednotce a zapnutém TČ, je nezbytné použít ochranné pomůcky proti popálení. 7. V případě požáru je nutné použít hasicí přístroj s náplní vhodnou pro hašení elektrických zařízení pod napětím (230 V). 8. V případě, že v prostoru kde je umístěna jednotka ELAIR AC jsou prováděny práce, při nichž je nebezpečí vytvoření výbušného nebo hořlavého prostředí, je nutné před zahájením prací jednotku vypnout a vytáhnout síťové přívody ze zásuvek. 9. Pokud jsou síťové napájecí přívody (kabely) poškozeny, musí být jednotka okamžitě odstavena z provozu a poškozené kabely neprodleně vyměněny oprávněným servisním technikem. 10. Jednotka ELAIR AC musí být instalována v souladu s místně platnými normami a předpisy 11. Při instalaci jednotky ELAIR AC musí být dodržen minimální objem místnosti, kde bude jednotka instalována dle údajů v návodu k obsluze, sekce Instalace. Musí být zajištěn dostatečný prostor pro možnost demontáže krytů jednotky pro servisní účely. 15

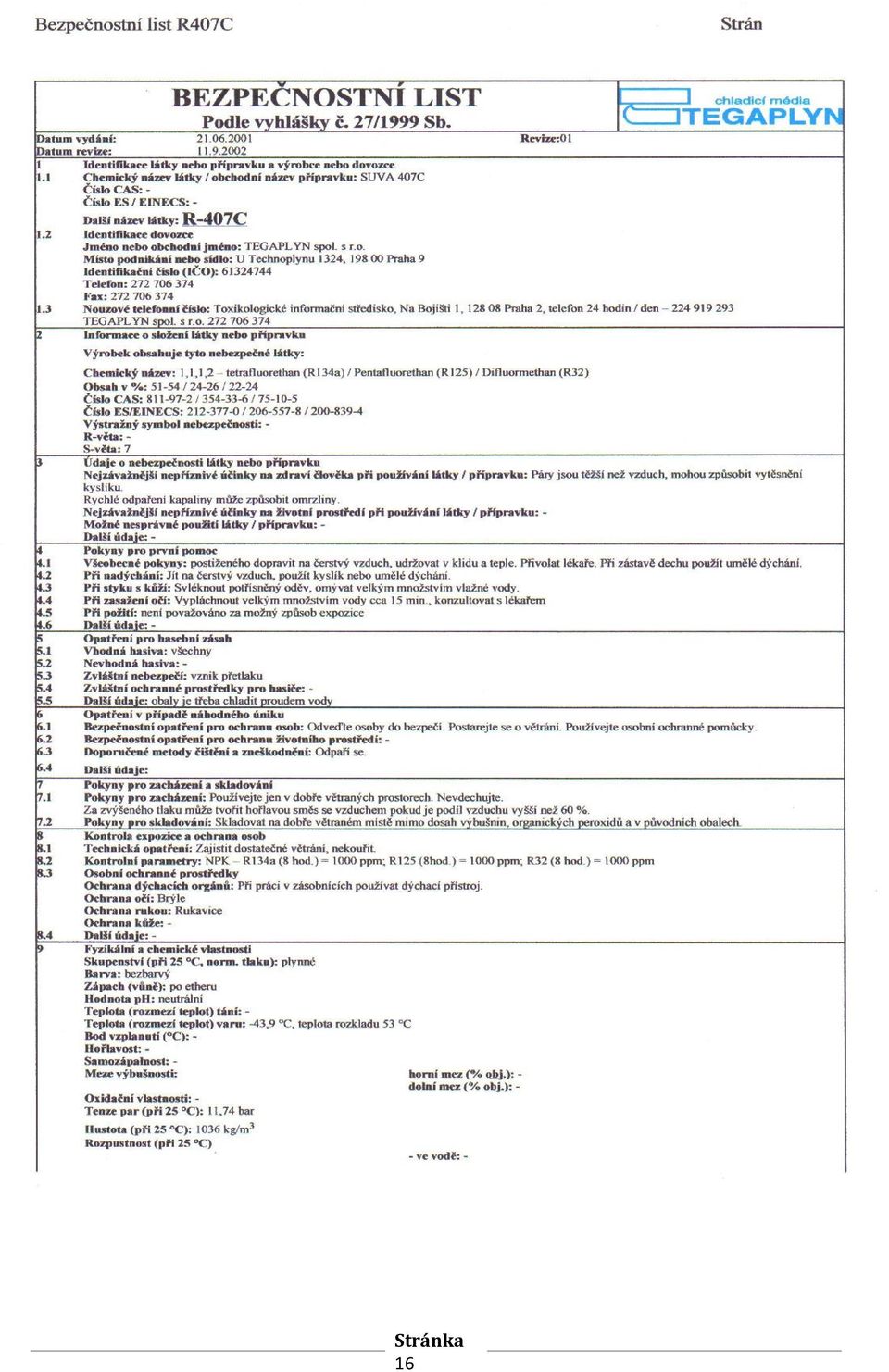

16 16

17 17

18 EKOLOGIE Pokud to rozměry dovolují, jsou na všech kusech vytištěny znaky materiálů použitých na výrobu balení, komponentů a příslušenství, jakož i jejich recyklace. Uvedené symboly na výrobku nebo v průvodní dokumentaci znamenají, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijaty zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení síťového přívodu od el. sítě přívod odříznout, spotřebič tak bude nepoužitelný. Vybité baterie z dálkového ovladače vyjměte a vhodným způsobem prostřednictvím k tomu určených speciálních sběrných sítí bezpečně zlikvidujte. Baterie nikdy nelikvidujte spálením! Údržbu rozsáhlejšího charakteru nebo údržbu, která vyžaduje zásah do vnitřních částí spotřebiče, musí provést odborný servis! Nedodržením pokynů výrobce zaniká právo na záruční opravu! Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Výrobek splňuje požadavky níže uvedených nařízení vlády v platném znění: - NV č. 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí (odpovídá Směrnici Rady č. 73/23/EEC v platném znění) - NV č. 18/2003 Sb., kterým se stanoví technické požadavky na výrobu z hlediska jejich elektromagnetické kompatibility (odpovídá Směrnici Rady č. 89/336/EEC v platném znění). Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. Výrobce: ELMET spol. s r.o., Nádražní 889, Přelouč tel.: , fax: , elmet@elmet.cz 18

19 Certifikace dle 10 zák. 22/1997 : B Certifikace podle směrnice 2006/95/ES : E Certifikace podle směrnice 2004/108/ES : E
