1 FORD FOUS Rychlý průvodce

2 Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme právo na změnu specifikací, designu nebo výbavy bez předchozího upozornění a bez vzniku jakýchkoli závazků. ez předchozího písemného povolení společnosti je zakázáno reprodukovat jakoukoli část této publikace, ukládat ji ve vyhledávacím systému, překládat ji do jiného jazyka nebo přenášet libovolnou formou nebo prostředky. Společnost neodpovídá za chyby a tiskové výpadky. Ford Motor ompany 2011 Všechna práva vyhrazena. Číslo dílu: G3564cs 01/

3 INFORME O TÉTO STRUČNÉ PŘÍRUČE Děkujeme Vám, že jste si vybrali vozidlo značky Ford. Doporučujeme, abyste si přečetli tuto stručnou příručku, která obsahuje souhrn důležitých bodů z kompletní příručky majitele vozidla, a seznámili se tak se svým vozidlem. Čím více o svém vozidle budete vědět, tím vyšší bude bezpečnost a vaše potěšení z jízdy. Stručnou příručku je třeba číst společně s příručkou majitele vozidla. Při manipulaci s ovládacími prvky a používání různých funkcí vozidla věnujte vždy patřičnou pozornost řízení. JEDNÍM POHLEDEM elkový pohled na přístrojovou desku Řízení na levé straně D E F G H I X W V U T S R Q P O N M L K J E

4 X Řízení na pravé straně I H G D E F J E P O N M L K Q R W V U T S D E E E E F Větrací průduchy Ukazatele směru. Dálková světla. Vozidla s řízením na levé straně s hlasovým ovládáním ovládání displeje informačního systému. Vozidla s řízením na levé straně bez hlasového ovládání ovládání displeje informačního systému. Vozidla s řízením na pravé straně s hlasovým ovládáním ovládání displeje informačního a zábavního systému. Vozidla s řízením na pravé straně bez hlasového ovládání ovládání displeje informačního systému. Panel přístrojů. Vozidla s řízením na levé straně s hlasovým ovládáním ovládání displeje informačního a zábavního systému. Vozidla s řízením na levé straně bez hlasového ovládání ovládání audiojednotky. Vozidla s řízením na pravé straně s hlasovým ovládáním ovládání displeje informačního systému. Vozidla s řízením na pravé straně bez hlasového ovládání ovládání audiojednotky. Páčka stěrače. 2

5 G H I J K L M N O P Q R S T U V W Displej informačního a zábavního systému udiojednotka Tlačítko zamykání dveří Spínač výstražných světel Spínač parkovacího asistenta Spínač aktivního parkovacího asistenta Spínač startování a vypnutí motoru Spínač vyhřívání skla zadního okna Spínač vyhřívání čelního skla. Ovladače nastavení klimatu. Startovací tlačítko Spínač zapalování Ovládání audiojednotky Hlasové ovládání. Ovládání telefonu. Nastavení polohy volantu Houkačka Spínače tempomatu Spínače adaptivního tempomatu (). Spínače omezovače rychlosti. Spínač světel Přední mlhovky. Zadní mlhová světla Ovladač nastavení sklonu světlometů. Stmívač osvětlení přístrojů ZMYKÁNÍ ODEMYKÁNÍ Dvojité zamykání klíčem ěhem 3 sekund otočte klíčkem do uzamčené polohy. Dvojité zamykání pomocí dálkového ovládání Stiskněte tlačítko dvakrát během tří sekund. E87379 Odemknout Zamykání Odemknout víko zavazadlového prostoru GLOÁLNÍ OTEVÍRÁNÍ ZVÍRÁNÍ 3

6 Pokud chcete otevřít nebo zavřít všechna okna, stiskněte a podržte tlačítko zamykání nebo odemykání na dálkovém ovládání po dobu nejméně tří sekund. hcete-li funkci otevírání nebo zavírání ukončit, stiskněte znovu tlačítko zamykání nebo odemykání. OHRN HRNY DVEŘÍ Poznámka: Když jsou dveře otevřené, lze ochrannou krytku vychýlit mírně z původní polohy, což usnadní čištění. Ujistěte se, že je krytka zpět ve správné poloze, jinak při zavírání dveří nezapadne na správné místo. Poznámka: Udržujte okraje rámů dveří bez překážek, jako jsou větší nečistoty, sníh nebo led. Přední a zadní dveře jsou vybaveny zasouvací plastovou krytkou, která při otevírání dveří zapadne na určité místo. Tato krytka chrání okraje rámu dveří před poškozením způsobeným kontaktem s jinými předměty a překážkami. VÝMĚN HRÁNIČE HRNY DVEŘÍ Poznámka: Ochranné krytky předních a zadních dveří mají různé délky. Pokud namontujete krytku nesprávné velikosti, je možné, že nebude zajištěna její správná funkce. Poznámka: Pokud chcete vyměnit krytku, otevřete dveře. Ochranná zarážka musí být vysunuta. E Vložte šroubovák na uvedené místo a pootočením hrotu mírně vysuňte krytku z držáku. 2. Odstraňte krytku. Poznámka: Při opětovné montáži krytky vysuňte držák do požadované polohy. 3. Zatlačte krytku dolů do držáku. ZJIŠTĚNÍ LRMU Vozidla bez bezklíčového systému Obvodový alarm Vypnutí a ztišení alarmu je možné odemčením dveří pomocí klíče, zapnutím zapalování pomocí správně nakódovaného klíče nebo odemčením dveří nebo víka zavazadlového prostoru pomocí dálkového ovladače. Poplašné zařízení první kategorie Vypnutí a ztišení alarmu je možné odemčením dveří pomocí klíče a zapnutím zapalování pomocí správně nakódovaného klíče během 12 sekund nebo odemčením dveří nebo víka zavazadlového prostoru pomocí dálkového ovladače. Vozidla s bezklíčovým systémem Poznámka: V dosahu detekce těchto dveří musí být platný pasivní klíč pro bezklíčový systém. 4

7 Obvodový alarm Vypnutí a ztišení alarmu je možné odemčením dveří a zapnutím zapalování nebo odemčením dveří nebo víka zavazadlového prostoru pomocí dálkového ovladače. Poplašné zařízení první kategorie Vypnutí a ztišení alarmu je možné odemčením dveří a zapnutím zapalování během 12 sekund nebo odemčením dveří nebo víka zavazadlového prostoru pomocí dálkového ovladače. STĚRČE ČELNÍHO SKL Stěrače čelního okna D OVLÁDÁNÍ INFORMČNÍHO DISPLEJE E D Jedno setření Intervalové stírání nebo automatické stírání Normální stírání Stírání vysokou rychlostí Intervalové stírání E Vozidla s ovládáním hlasem Řízení na levé straně. Informační displej. Displej informačního a zábavního systému Řízení na pravé straně. Displej informačního a zábavního systému. Informační displej Vozidla bez hlasového ovládání. Informační displej. udiojednotka E Krátký interval stírání Intervalové stírání Dlouhý interval stírání Pro nastavení intervalu přerušovaného stírání lze použít otočný přepínač. 5

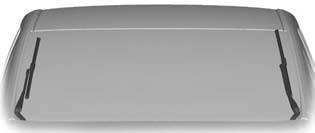

8 STĚRČ OSTŘIKOVČE ZDNÍHO OKN VÝMĚN STÍRÁTEK STĚRČŮ Lišta stěrače čelního skla UNĚNÍ Pro výměnu lišt stěračů nastavte stěrače čelního skla do servisní polohy. Servisní polohu stěračů můžete v zimě používat pro snazší přístup k lištám stěračů při jejich čištění od sněhu a ledu. Jakmile zapnete zapalování, stěrače čelního skla se vrátí do původní polohy, proto před zapnutím zapalování zcela zbavte vnější stranu čelního skla sněhu a námrazy. Servisní poloha E75184 E Intervalové stírání Pomalé stírání Ostřikovač zadního skla E Vypněte zapalování a během tří sekund přesuňte páku stěračů do polohy. Jakmile se stěrače přesunou do servisní polohy, uvolněte páku. E ELEKTRIKY OVLÁDNÁ OKN 6

9 Pokud je otevřeno pouze jedno okno a ozývá se hlasitý zvuk proudění vzduchu nebo klepavý zvuk, mírně otevřete protější okno. SLEDOVÁNÍ MRTVÉHO ÚHLU Informační systém mrtvého úhlu (LIS) Systém slouží jako funkce zajišťující pohodlí, která pomáhá řidiči detekovat vozidla, která se mohou nacházet v oblasti mrtvého úhlu (). Systém vás upozorní, pokud se při jízdě v oblasti mrtvého úhlu vyskytnou nějaká vozidla. Zapnutí a vypnutí systému Systém můžete zapnout a vypnout prostřednictvím informačního displeje. INFORMČNÍ DISPLEJE Nabídku zobrazíte pomocí ovladače displeje informačního a zábavního systému. Ovládací prvky Horní a dolní směrové tlačítko slouží k procházení a zvýraznění možností v menu. Stisknutím pravého směrového tlačítka opustíte dílčí menu. Stisknutím tlačítka se šipkou vlevo opustíte menu. Kdykoliv podržíte stisknuté tlačítko se šipkou vlevo, dojde k návratu na hlavní menu (tlačítko návratu). Stisknutím tlačítka OK vyberete a potvrdíte zvolené nastavení. Seznam zařízení Ikona změní barvu a označí tak aktuálně používanou funkci. Přehrávání D E Použití systému Systém zobrazí žlutý indikátor na vnějších zrcátkách. Rádio Přídavný vstup Telefon Nastavení E Omezení detekce V některých situacích nemusí být vozidla, která se vyskytnout v oblasti mrtvého úhlu, detekována. 7

10 PLUNÍ POČÍTČ Vzdálenost do vyprázdnění nádrže Udává přibližnou vzdálenost, kterou vozidlo ujede na zbývající palivo v nádrži. Změna způsobu jízdy může způsobit změnu této hodnoty. INFORMČNÍ HLÁŠENÍ RUČNÍ REGULE KLIMTU Rychlé ochlazení interiéru E Rychlé vytápění interiéru E Doporučená nastavení pro ochlazení E Stisknutím tlačítka OK přijmete nebo odstraníte některé zprávy informačního displeje. Ostatní zprávy budou odstraněny automaticky po krátkém čase. Před možností vstupu do nabídek musejí být některé informace potvrzeny. Kontrolka ohlášení zprávy Kontrolka zpráv se rozsvítí společně s některými zprávami. Podle závažnosti zprávy může být červená nebo žlutá a zůstane svítit, dokud se neodstraní příčina hlášení. Některé zprávy zobrazené při rozsvícení kontrolky budou obsahovat také specifický systémový symbol. E Otevřete středové a postranní výdechy vzduchu. Proud vzduchu ze středových výdechů nasměrujte nahoru a postranní výdechy natočte směrem k bočním oknům. Doporučená nastavení topení E Uzavřete středové výdechy a otevřete postranní výdechy vzduchu. Proud vzduchu z postranních výdechů nasměruje k bočním oknům. 8

11 Odmrazování a odmlžování čelního skla Poznámka: Vyhřívání oken je funkční pouze při běžícím motoru. Vyhřívané čelní sklo E72506 Vyhřívané zadní sklo E Pokud je venkovní teplota nad 4, automaticky se zapne klimatizace. Dbejte na to, aby byl zapnut ventilátor. Kontrolka ve spínači během odmrazování a odmlžování svítí. Pokud přesunete ovládání rozvodu vzduchu do jiné polohy než je poloha čelního skla, klimatizace zůstane zapnuta. Pokud je ovládání rozvodu vzduchu v poloze čelního skla, je možné klimatizaci i recirkulaci vzduchu zapínat a vypínat. VYHŘÍVNÁ OKN ZPĚTNÁ ZRÁTK Vyhřívaná okna Pro odmrazování a odmlžování čelního skla a zadního okna použijte vyhřívání oken. E72507 Vozidla bez pomocného topení Pokud je okolní teplota nižší než 5 (41 F) a teplota chladicí kapaliny je nižší než 65 (149 F), automaticky se zapne vyhřívání čelního skla a vyhřívání zadního skla. K vypnutí těchto funkcí dojde automaticky. Vyhřívaná vnější zpětná zrcátka Elektrická vnější zpětná zrcátka jsou vybavena topnými články, které slouží k odmrazení a odmlžení skla zrcátka. Tyto topné články se automaticky zapnou při zapnutí vyhřívání zadního okna. ELEKTRIKY NSTVITELNÁ SEDDL E

12 STMÍVČ OSVĚTLENÍ PŘÍSTROJŮ E85766 Jednou stiskněte startovací tlačítko. Startování u vozidla s automatickou převodovkou E Opakovaně je stiskněte nebo je stiskněte a přidržte, dokud nedosáhnete požadované úrovně. Poznámka: Pokud je akumulátor odpojen či vybit nebo je namontován nový akumulátor, stmívač automaticky nastaví hodnoty osvětlení součástí na maximum. HODINY Datum a čas můžete upravit prostřednictvím nabídky informačního displeje. Nabídku zobrazíte pomocí tlačítek se šipkami na volantu. Poté můžete provádět potřebné změny. STRTOVÁNÍ EZ KLÍČE UNĚNÍ Systém bezklíčového startování nemusí v případě, že je klíč blízko kovových předmětů nebo elektronických zařízení jako jsou mobilní telefony, fungovat. Poznámka: Uvolněním pedálu brzdy během startování se přestane točit motor a zůstane pouze zapnuté zapalování. 1. Ujistěte se, že je volič převodovky v poloze P nebo N. 2. Plně sešlápněte pedál brzdy. 3. Stiskněte startovací tlačítko. Startování u vozidla s manuální převodovkou Poznámka: Uvolněním pedálu spojky během startování se přestane točit motor a zůstane pouze zapnuté zapalování. 1. Plně sešlápněte pedál spojky. 2. Stiskněte startovací tlačítko. Zastavení motoru u vozidla v pohybu Pokud zastavíte motor a vozidlo je stále v pohybu, nebudete moci zabrzdit ani použít posilovač řízení. Řízení nebude blokováno, ale bude obtížnější. V případě vypnutí motoru se vypnou také některé elektrické obvody, varovné kontrolky a indikátory. Stiskněte a přidržte startovací tlačítko na dvě sekundy, nebo je stiskněte dvakrát během dvou sekund. 10

13 FILTR VZNĚTOVÝH ČÁSTI ěhem regenerace při jízdě nízkou rychlostí nebo v době, kdy motor běží naprázdno, může být cítit zápach rozpáleného kovu a může být slyšet kovové cvakání. Toto chování při regeneraci je způsobeno vyšší teplotou a je běžné. VYPÍNÁNÍ MOTORU UNĚNÍ Když vypnete motor, mohou zůstat ventilátory systému chlazení po nějakou dobu v provozu, přestože je zapalování vypnuté. Pokud se zvýší teplota chladicí kapaliny v důsledku akumulace tepla, mohou se ventilátory po nějaké době opět zapnout. Dávejte pozor, aby se ventilátor nedostal do kontaktu s prsty nebo oděvem, jako například s kravatou nebo šálou. POUŽITÍ STRT-STOP Poznámka: Systém je ve výchozím nastavení zapnutý. hcete-li systém vypnout, stiskněte spínač na přístrojové desce. Systém se deaktivuje pouze pro aktuální cyklus zapalování. hcete-li jej zapnout, stiskněte spínač znovu. Za určitých okolností nemusí systém motor vypnout. Například: z důvodu udržení klimatu v interiéru, při nízkém napětí baterie; pokud je venkovní teplota příliš nízká či příliš vysoká, pokud jsou otevřeny dveře řidiče, při nízké provozní teplotě motoru, při nízkém vakuu v brzdovém systému, pokud nebyla překročena rychlost 5 km/h (3 mph). Opětovné nastartování motoru Poznámka: Řadicí páka musí být v neutrální poloze. Sešlápněte pedál spojky. Za určitých okolností nemusí systém motor automaticky restartovat. Například: při nízkém napětí baterie; z důvodu udržení klimatu v interiéru, KLPK PLNIÍHO HRDL PLIVOVÉ NÁDRŽE Typ 1 Zastavení motoru 1. Zastavte vozidlo. 2. Přesuňte řadicí páku do neutrální polohy. 3. Uvolněte pedál spojky. 4. Uvolněte plynový pedál. E

14 Typ 2 E Mírným nadzvednutím palivovou pistoli vyjměte. E Pro otevření víka jej stiskněte. Otevřete zcela uzávěr, až zapadne. E Palivovou pistoli zasuňte až po první drážku na pistoli. Udržujte ji v otvoru hrdla pro plnění paliva. Doporučujeme vysouvat palivovou pistoli pomalu, aby mohl všechen zbytek paliva vytéct do palivové nádrže. Případně můžete vyčkat 10 sekund a až poté pistoli vytáhnout. RDY PRO JÍZDU S PROTILOKOVÍM RZDOVÝM SYSTÉMEM Poznámka: Je-li systém v činnosti, pedál brzdy bude pulzovat a může mít delší dráhu. Držte pedál brzdy stále sešlápnutý. Může být také slyšitelný hluk vydávaný systémem. To je normální. Systém S nezabrání vzniku nebezpečné situace, jestliže: jedete příliš blízko za vozidlem před vámi, kola vozidla začnou klouzat po vodním filmu, příliš rychle projíždíte zatáčkami, je špatný povrch vozovky. KTIVNÍ PRKOVÍ SISTENT UNĚNÍ ktivní parkovací asistent vás nezbavuje odpovědnosti za zachovávání potřebné opatrnosti a pozornosti při jízdě. Parkovací asistent vyhledává vhodné místo pro podélné parkování a vozidlo na toto místo navede. Systém ovládá řízení, zatímco řidič obsluhuje plynový pedál, brzdový pedál a řazení. 12

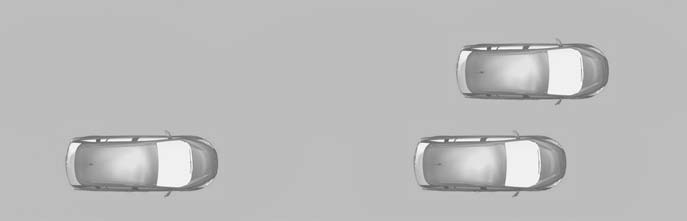

15 POUŽITÍ KTIVNÍHO PRKOVÍHO SISTENT Parkovací asistent vůz správně nesrovná v případě, že: je nasazeno rezervní kolo nebo je jedna pneumatika oproti ostatním nadmíru opotřebovaná, vozidlo je osazeno koly jiné velikosti, než s jakými bylo dodáno z výroby, kola prokluzují, necháte vozidlo popojet, jsou špatné povětrnostní podmínky (silný déšť, sníh, mlha atd.). Pohybujte se vpřed rychlostí nejvýše 30 km/h. Stiskněte ovládací spínač parkovacího asistenta. Pomocí páčky směrových ukazatelů vyberte, zda se bude prozkoumávat levá či pravá strana vozidla. E Pomalu najeďte do pozice a poté postupujte podle pokynů. E Opatrně s vozidlem couvejte. Vůz ovládejte pomocí plynového a brzdového pedálu. Pokud zazní nepřerušovaný tón, vozidlo zastavte. POUŽÍVÁNÍ TEMPOMTU 13

16 Zapnutí a vypnutí tempomatu VROVÁNÍ OPUŠTĚNÍ JÍZDNÍHO PRUHU Systém automaticky zjišťuje a sleduje značení jízdních pruhů na silnici. Pokud zjistí, že se vozidlo neúmyslně přibližuje k okrajům jízdního pruhu, na informačním displeji se zobrazí varování. Současně budete varováni prostřednictvím vibrace volantu. E Nastavení rychlosti Pro uložení a udržování aktuální rychlosti stiskněte spínač SET+ nebo spínač SET-. Rozsvítí se kontrolka tempomatu. Změna nastavené rychlosti E Zrychlit Zpomalit Zrušení nastavené rychlosti Sešlápněte brzdový pedál nebo vytáhněte spínač N. Obnovení nastavené rychlosti vozidla Vytáhněte spínač RES. EKONOMIKÁ JÍZD Řazení Použití nejvyššího možného rychlostního stupně vhodného pro jízdní podmínky sníží spotřebu paliva. Předvídání Změny rychlosti vozidla a vzdálenosti od jiných vozidel bez prudkého brzdění či akcelerace sníží spotřebu paliva. Úsporná rychlost S rychlostí roste i spotřeba paliva. Snížení rychlosti jízdy na volné silnici sníží spotřebu paliva. SOUPRV N OPRVU PNEUMTIK Vaše vozidlo nemusí být vybaveno náhradním kolem. V tom případě je vybaveno soupravou pro nouzovou opravu pneumatiky, kterou lze použít pro opravu jedné vypuštěné pneumatiky. 14

17 Umístění soupravy na opravu pneumatiky Souprava na opravu pneumatiky je umístěna v ukládacím prostoru pod podlahou. SYSTÉM MONITOROVÁNÍ TLKU V PNEUMTIKÁH Systém sledování tlaku v pneumatikách vás upozorní, pokud se změní tlak vzduchu v některé pneumatice. Je to zajištěno pomocí snímačů S, které zaznamenají rozdíl v odvalování jednotlivých kol. Pokud se změní obvod, je to známka nízkého tlaku v pneumatice, na informačním displeji se objeví varovná zpráva a rozsvítí se kontrolka zpráv. Pokud se na informačním displeji zobrazí varovná zpráva, zkontrolujte při nejbližší příležitosti tlak v pneumatikách a dohustěte jej na doporučenou hodnotu. Pokud se to stává často, nechte při nejbližší příležitosti zjistit příčinu a zjednejte nápravu. Kromě nízkého tlaku v pneumatice nebo poškození pneumatiky se na délce odvalovacího obvodu mohou projevit následující okolnosti: nerovnoměrné zatížení vozidla; používání přívěsného vozíku nebo jízda nahoru a dolů v náklonu; používání sněhových řetězů; jízda na měkkém povrchu, jako je sníh nebo bláto. Poznámka: Systém bude stále pracovat správně, ale může mít prodloužený čas zaznamenání změny. Opětovné nastavení systému Poznámka: Neprovádějte opětovné nastavení za jízdy. Poznámka: Opětovné nastavení systému byste měli provést po všech úpravách tlaku v pneumatikách nebo jakékoli výměně pneumatik. Poznámka: Zapněte zapalování. 1. Pomocí ovládání informačního displeje přejděte k části Settings > Driver assist > Deflation detection. 2. Stiskněte a podržte tlačítko OK, než se zobrazí potvrzení. NSTVENÍ LUETOOTH Část luetooth systému mobilního telefonu zajišťuje interakci mezi audiojednotkou a vaším mobilním telefonem. To vám umožňuje použít audiosystém k tomu, abyste uskutečňovali nebo přijímali hovory bez nutnosti držet mobilní telefon. Pokud vás mobilní telefon během párování požádá o autorizaci automatického připojení, vyberte možnost NO. Podrobnosti naleznete v příručce majitele vozidla a také na stránkách PŘIPOJENÍ EXTERNÍHO ZŘÍZENÍ Dejte pozor, aby bylo externí zařízení ve vozidle bezpečně zajištěné a aby propojovací kabely nepřekážely žádnému ovládacímu prvku. Externí zařízení lze připojit pomocí vstupní zdířky příslušenství a US portu. Připojení Zapojte zařízení a v případě potřeby je zajistěte před pohybem uvnitř vozidla. Připojení přehrávače ipod Připojte US kabel z přehrávače ipod do US portu vozidla. 15
