2 Obsah RH elektroprojekt s.r.o. 1 IDENTIFIKAČNÍ ÚDAJE ÚVODNÍ ZPRÁVA CHARAKTERISTIKA ZÁJMOVÉHO ÚZEMÍ PŘEDMĚT PROJEKTU VÝCHOZÍ PODKLADY TECHNICKÉ ŘEŠENÍ... 6 A.1 PRÁVNÍ ÚPRAVA A ODPOVĚDNOST ZA VAROVÁNÍ V ČESKÉ REPUBLICE... 6 A.2 OBECNÁ CHARAKTERISTIKA VAROVNÝCH A INFORMAČNÍCH SYSTÉMŮ (VIS)... 7 A.3 STÁVAJÍCÍ STAV VIS... 8 A.4 NAVRHOVANÝ STAV VIS... 8 A.4.1 Vysílací pracoviště A.4.2 Koncové body varování A.4.3 Meteostanice ZÁVĚR VIS obce Víchová nad Jizerou DVZ Str. 2

3 1 IDENTIFIKAČNÍ ÚDAJE Vybudování sítě varovného a vyrozumívacího systému pro obec Víchová nad Jizerou Objednatel: Kontaktní osoba: Zhotovitel: Kontaktní osoba: Vypracovali: Stupeň PD: Obec Víchová nad Jizerou Víchová nad Jizerou čp Víchová nad Jizerou Ing. Zbyněk Hrubec, starosta obce Tel: GSM: starostavichova@tiscali.cz RH elektroprojekt s.r.o. V Olšinách 2300/ Praha 10 IČO: DIČ: CZ Ing. Radan Houser Tel: GSM: houser@rhep.cz Ing. Petr Uldrych Tel: GSM: uldrych@rhep.cz Dokumentace pro výběr zhotovitele (DVZ) Zpracováno: Březen 2013 VIS obce Víchová nad Jizerou DVZ Str. 3

4 2 ÚVODNÍ ZPRÁVA 2.1 CHARAKTERISTIKA ZÁJMOVÉHO ÚZEMÍ Obec Víchová nad Jizerou leží v podhůří Krkonoš asi 2 km od města Jilemnice. Rozkládá se při dolním toku říčky Jizerky a po obou stranách údolí dolního toku potoka Chlum (Víchovského potoka). Na střed obce plynule navazuje část Víchovská Lhota, která se rozkládá po obou stranách údolí horního toku potoka Chlum (Víchovského potoka). Při dolním toku říčky Jizerky, okolo jejího ústí do řeky Jizery a po jejím pravém břehu ve směru jejího toku až k mostu na Peřimov, leží část obce Horní Sytová. Obec přísluší do ORP Jilemnice, okr. Semily. Obec je členem Svazku obcí Jilemnicko. Celková katastrální výměra obce je ha. Začátkem roku 2011 zde žilo cca 903 obyvatel. zdroj: Obr. 1 Schematické vymezení obce Víchová nad Jizerou v mapě ČR 2.2 PŘEDMĚT PROJEKTU Předmětem projektu je vybudovat varovný a informační systém (VIS) obce Víchová nad Jizerou, zajišťujícího základní ozvučení povodňové oblasti obce Víchová nad Jizerou prostřednictvím koncových prvků varování KPV (elektronické sirény) a koncových prvků měření KPM (detekce zvýšení vodní hladiny pro včasné varování obyvatel). Projekt zahrnuje řešení VIS pro obec Víchová nad Jizerou a její části Horní Sytová a Víchovská Lhota podél zájmových toků řek a potoků a návazných služeb. Projekt řeší umístění vyrozumívacího centra, řídícího a odbavovacího pracoviště, elektronických sirén, hladinového čidla a meteostanice. VIS obce Víchová nad Jizerou DVZ Str. 4

5 Projekt řeší také možnost ovládání KPV obce Víchová nad Jizerou z územního vyrozumívacího centra prostřednictvím infrastruktury JSVV. Plně je dodržen čl.20, bod 2, Č.j. MV /PO-2008 Jedním koncovým prvkem varování může být zabezpečeno území o rozloze max. 4 km2. Cílem projektu je pokrýt signálem KPV (elektronických sirén) území obce Víchová nad Jizerou podél zájmových toků řeky Jizery, říčky Jizerky a potoka Chlum. Umožnit v těchto oblastech spolehlivé a komfortní využití systémů varování a vyrozumívání obyvatel před povodněmi a přírodními živly. Umožnit povodňovým orgánům získat včasnou informaci o základních hydrometeorologických podmínkách v zájmové oblasti při ohrožení povodněmi, především z přívalových srážek a přírodních živlů. Umožnit složkám krizového řízení a povodňové komisi obce Víchová nad Jizerou v souladu s povodňovým plánem obce Víchová nad Jizerou a povodňovým plánem ORP Jilemnice v předstihu přijímat taková opatření, která by minimalizovala škody na majetku a především ztráty na lidských životech v rámci správního obvodu obce s rozšířenou působností města Jilemnice. Předložená projektová dokumentace je zpracována ve stupni dokumentace pro výběr zhotovitele. 2.3 VÝCHOZÍ PODKLADY Obec Víchová nad Jizerou dlouhodobě klade důraz na oblast omezování rizika povodní, na budování a modernizaci varovných a výstražných systémů ochrany před povodněmi na místní úrovni, včetně systémů sledování rizikových a jiných hydrologicky významných míst na vodních tocích a na vodních dílech. Dokladem toho jsou zpracované a pravidelně aktualizované dokumenty: Povodňový plán obec Víchová nad Jizerou, měření pokrytí signálem BMIS v pásmu 80 MHz na k.ú. Víchová nad Jizerou (09/2007) případová studie varovného a informačního systému obyvatel pro obec Víchová nad Jizerou (05/2008), informace o stávajících varovných a informačních systémech, projekční průzkum terénu v rámci obce Víchová nad Jizerou (03/2013), konzultace se zástupci obce a místních částí (03/2013), související zákony, vyhlášky, normy, předpisy a doporučení výrobců. VIS obce Víchová nad Jizerou DVZ Str. 5

6 3 TECHNICKÉ ŘEŠENÍ A.1 PRÁVNÍ ÚPRAVA A ODPOVĚDNOST ZA VAROVÁNÍ V ČESKÉ REPUBLICE Problematika varování obyvatelstva je České republice zakotvena zejména v zákoně č. 239/2000 Sb., o integrovaném záchranném systému a o změně některých zákonů (dále jen zákon o IZS ) a ve vyhlášce Ministerstva vnitra č. 380/2002 Sb., k přípravě a provádění úkolů ochrany obyvatelstva. Varování obyvatelstva je řešeno v celé řadě dalších právních předpisů, jedná se například o: Zákon č.18/1997 Sb., o mírovém využívání jaderné energie a ionizujícího záření (atomový zákon) a o změně a doplnění některých zákonů; Zákon č. 240/2000 Sb., o krizovém řízení a o změně některých zákonů (krizový zákon), ve znění pozdějších předpisů; Zákon č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon); Zákon č. 59/2006 Sb., o prevenci závažných havárií způsobených vybranými nebezpečnými chemickými látkami nebo chemickými přípravky a o změně zákona č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozdějších předpisů, a zákona č. 320/2002 Sb., o změně a zrušení některých zákonů v souvislosti s ukončením činnosti okresních úřadů, ve znění pozdějších předpisů, (zákon o prevenci závažných havárií); Nařízení vlády č. 11/1999 Sb., o zóně havarijního plánování; Vyhláška Ministerstva vnitra č. 328/2001 Sb., o některých podrobnostech zabezpečení integrovaného záchranného systému. Vyhláška Ministerstva vnitra č. 380/2002 Sb., k přípravě a provádění úkolů ochrany obyvatelstva. Realizace jednotlivých opatření probíhá dle vnějších havarijních plánů a havarijních plánů krajů. Odpovědnost za plnění úkolů ochrany obyvatelstva vyplývá pro jednotlivé subjekty z příslušných zákonů. Obec Obecní úřad v čele se starostou obce a zastupitelstvem má následující povinnosti a úkoly: Zajišťuje varování osob nacházejících se na území obce před hrozícím nebezpečím ( 15 a 16 zákona 239/2000 Sb.) Zajišťuje a provozuje koncové prvky varování podle následujících zásad: splňují technické požadavky stanovené MV GŘ HZS ČR na připojení koncového prvku varování k infrastruktuře JSVV umožňuje aktivovat vysílání varovného signálu u všech stacionárních koncových prvků varování uživatelem (obcí), z operačního a informačního střediska IZS na všech úrovních a zabezpečí vstup jednotlivých subjektů pro poskytování tísňové informace KPV mohou být víceúčelové (umožňují orgánům samosprávy informovat občany o běžných záležitostech obce) V místech, která nejsou pokryta varovným signálem, obecní úřad organizuje náhradní způsob varování, a to zpravidla v dohodě s místně příslušným hasičským záchranným sborem kraje Varování zabezpečuje HZS kraje. Orgány obce zajišťují připravenost obce na mimořádné události a podílejí se na ochraně obyvatelstva. Z této povinnosti vyplývá odpovědnost obecního úřadu za zajištění varování obyvatel na území obce (Zákon 239/2000 Sb., 10 a 15). Včasné a správné provedení varování a prvotního tísňového informování je jednou ze základních podmínek úspěšné realizace opatření na ochranu obyvatelstva a zahájení komunikace orgánů krizového řízení s obyvatelstvem v ohrožení. VIS obce Víchová nad Jizerou DVZ Str. 6

7 A.2 OBECNÁ CHARAKTERISTIKA VAROVNÝCH A INFORMAČNÍCH SYSTÉMŮ (VIS) Varování je souhrn technických a organizačních opatření zabezpečujících včasné upozornění obyvatelstva orgány veřejné správy na hrozící nebo nastalou mimořádnou událost, vyžadující realizaci opatření na ochranu obyvatelstva a majetku. Zahrnuje zejména varovný signál, po jehož provedení je neprodleně realizováno informování obyvatelstva o povaze nebezpečí a o opatřeních k ochraně života, zdraví a majetku; Varování obyvatelstva je jedním z nejdůležitějších opatření při vzniku mimořádných událostí. Tuto funkci dokonale splňuje kompaktní a univerzální varovný informační systém, který spojuje možnosti místních informačních systémů (bezdrátových nebo kabelových rozhlasů) se systémem JSVV (Jednotný systém varování a vyrozumění). Rychlá a spolehlivá distribuce hlasových zpráv varovného nebo informativního charakteru při mimořádných událostech může zachránit lidské zdraví, životy a snížit materiální škody. Možnost integrace mnoha komunikačních prostředků a akustických prvků předurčuje systém k využití v obcích a městech, v průmyslových areálech, pro ozvučení sportovišť a veřejných prostor. VIS je bezdrátový nebo kabelový systém umožňující veřejné vyhlašování nejen běžných zpráv informativního charakteru, ale zejména standardizovaných varovných signálů a tísňových verbálních informací pro varování obyvatelstva v mimořádných a krizových situacích jako jsou požáry, povodně, živelné pohromy, teroristické útoky, průmyslové a jiné havárie. Pro tyto účely musí být systém schválen MV ČR - GŘ HZS ČR a musí splňovat požadavky na něj kladené standardizačním dokumentem (Pokyn generálního ředitele Hasičského záchranného sboru České republiky ze dne k realizaci technických požadavků na koncové prvky varování připojované do jednotného systému varování a vyrozumění Čj. MV /PO-2008) aby mohl být zapojen jako koncový prvek varování do Jednotného systému varování a vyrozumění (JSVV). Dle vyhlášky MV č. 380/2002 Sb je JSVV technicky, provozně a organizačně zabezpečen vyrozumívacími centry, telekomunikačními sítěmi a koncovými prvky varování a vyrozumění. Základní technologickou infrastrukturu JSVV tvoří systém selektivního radiového návěštění (SSRN). Umožňuje varování a tísňové informování obyvatelstva dálkovým ovládáním koncových prvků varování a vyrozumění předáváním zpráv na osobní přijímače (pagery). SSRN využívá digitálních technologií, což umožňuje efektivní činnost všech částí systému, pružné změny konfigurace systému a jeho částí úpravami řídících programů a řídících komponentů podle skutečné potřeby uživatelů systému. Systém je budován a provozován na krajském principu. Zákon číslo 239/2000 Sb., (o IZS) ukládá ministerstvu vnitra, jehož úkoly plní MV-generální ředitelství HZS ČR, zajišťovat a provozovat jednotný systém varování a vyrozumění s tím, že vyhláška MV č. 380/2002 Sb stanoví technické, provozní a organizační zabezpečení jednotného systému varování a vyrozumění. VIS se obecně skládá z vysílacího pracoviště a koncových bodů varování (pro reprodukci vysílaného signálu) nebo měření (pro sledování daných fyzikálních veličin). V případě výstavby VIS ve větších městech nebo v případě seskupení obcí a měst, kde je oblast rozdělena do více samostatných částí se vytváří tzv. víceúrovňové sítě, kde nezávisle na sobě pracuje větší počet vysílacích pracovišť, které obsluhují koncové body v dané oblasti. Každé takové vysílací pracoviště má individuálně nastavené priority při hlášení, tak aby nedocházelo ke kolizím. Každá část může mít odlišně řešenou síť s různou skladbou koncových bodů (100 V rozhlas, bezdrátový rozhlas, rozhlas po rozvodech kabelové TV, apod., nebo jejich libovolná kombinace). Každá takováto síť může být ovládána jednak podřízeným pracovištěm umístěným přímo v příslušné lokalitě nebo je možno do ní vstoupit prostřednictvím nadřízených pracovišť (umístěných např. na magistrátu města, na pracovišti městské policie nebo v hlavním sídle svazku obcí). V neposlední řadě je ve větších městech výstavba víceúrovňových sítí podmíněna splněním požadavku podle čl. 20, odstavce 2, pokynu generálního ředitele Hasičského záchranného sboru České republiky ze dne 15. dubna 2008 k realizaci technických požadavků na koncové prvky varování připojované do JSVV, kde je uvedeno, že může být jedním koncovým prvkem varování zabezpečeno území o rozloze max. 4km2. VIS musí být na všech úrovních zálohován a zajišťovat plný provoz zařízení při výpadku dodávky elektrické energie na dobu 72 hodin v režimu stanoveném pro koncové prvky varování a vyrozumívání obyvatel (dle nařízení MV /PO-2008). VIS obce Víchová nad Jizerou DVZ Str. 7

8 A.3 STÁVAJÍCÍ STAV VIS RH elektroprojekt s.r.o. V současné době není ve městě Víchová nad Jizerou ani v částech Víchovská Lhota a Horní Sytová instalován žádný bezdrátový VIS nebo 100V drátový rozhlas pro varování obyvatelstva. Jediným prvkem pro varování obyvatelstva v obci Víchová nad Jizerou je stávající elektrická rotační siréna umístěná na střeše kulturního domu, který těsně sousedí s objektem, ve kterém je hasičská zbrojnice místního SDH. A.4 NAVRHOVANÝ STAV VIS V obci Víchová nad Jizerou bude vybudován zcela nový obousměrný VIS města. Navržený systém bude modulární koncepce, vhodný pro vytváření víceúrovňových sítí, kde nezávisle na sobě může pracovat větší počet vysílacích pracovišť a každé takové pracoviště má individuálně nastavené priority při hlášení, tak aby nedocházelo ke kolizím. Systém bude založen na radiově řízených KPV - elektronické sirény, hladinoměr. Ovládání KPV bude prováděno z hlavního vysílacího pracoviště VIS umístěného na OÚ Víchová nad Jizerou č.p.8. VIS bude dále umožňovat prostup signálu z celostátního systému JSVV na instalované elektronické sirény a na hlavní radiovou ústřednu a to s nejvyšší prioritou. Projekt VIS v obci Víchová n. J bude tedy zahrnovat: instalace hlavního vysílacího pracoviště VIS na OÚ Víchová n. J. s prioritním prostupem do JSVV, instalace 3ks KPV elektronických sirén obce Víchová nad Jizerou a jejich částech Horní Sytová a Víchovská Lhota s prioritním prostupem do JSVV a možností ovládání z hlavního vysílacího pracoviště VIS na OÚ Víchová n. J., instalace 1ks KPM hlásného profil typu C na vodním toku Jizerka v obci Víchová n. J., jehož naměřená data budou prezentována v rámci nově budovaného VIS obce, instalace meteostanice, jejíž naměřená data budou prezentovaná na internetových stránkách po zadání přihlašovacích údajů (lze tyto data zpřístupnit pro obyvatele obce) Hlavní vysílací pracoviště VIS s hlavní radiovou ústřednou bude pro radiové vysílání využívat privátní kmitočet, získaný na základě povolení ČTÚ. Instalovaný VIS bude modulární koncepce, který bude možné v budoucnu postupně rozšiřovat v závislosti na získávání finančních prostředků nebo rozšiřování projektu bez dalších investic do jeho základu. Do systému bude možné v budoucnu zaintegrovat: další elektronické sirény, bezdrátové venkovní akustické jednotky (bezdrátové hlásiče) pro kvalitnější ozvučení obce, nové koncové prvky měření (detektory výšky hladiny, srážkoměry, chemická čidla apod.), 100V drátové rozhlasy (např. v základních a mateřských školách, v průmyslových objektech, apod.). Minimální technické parametry VIS Použitá zařízení musí splnit požadavky stanovené dokumentem Technické požadavky na koncové prvky varování připojované do jednotného systému varování a vyrozumění č.j. MV /PO Bude nutno tuto skutečnost doložit dokladem vydaným GŘ HZS ČR. Tento doklad musí být vystaven na základě experimentálních zkoušek v laboratoři GŘ HZS ČR - Institutu ochrany obyvatel Lázně Bohdaneč, popřípadě zprávou nebo jiným dokumentem vystaveným Institutem ochrany obyvatel Lázně Bohdaneč včetně popsání způsobu přenosu informací mezi řídícím a odbavovacím pracovištěm a koncovým bodem varování (bezdrátovým hlásičem, akustickou jednotkou) či koncovým bodem měření (čidlem výšky hladiny). Dostatečné zabezpečení telekomunikační sítě - rádiové sítě - s důrazem na rádiový přenos povelů z vysílacího pracoviště VIS pro aktivaci koncových bodů varování, přenos tísňových informací a přenos diagnostických dat od koncových bodů varování a dat od koncových bodů měření. Bude nutno popsat způsob komunikace mezi vysílacím pracovištěm VIS (ústřednou) a koncovými body varování (bezdrátovými hlásiči) a koncovými body měření, tj. VIS obce Víchová nad Jizerou DVZ Str. 8

9 základní princip přenosu zprávy a způsob komunikace zařízení VIS. Bude požadováno doložení popisu komunikace například výňatkem ze zprávy ze zkoušek VIS provedených podle dokumentu č.j. MV /PO-2008 (ode dne , dosud ), případně zprávou či jiným dokumentem vystaveným Institutem ochrany obyvatel Lázně Bohdaneč a popisujícím způsob (princip) radiového zabezpečení a komunikace mezi vysílacím pracovištěm (ústřednou) a koncovými body varování (bezdrátovými hlásiči). Důraz bude kladen zejména na zajištění komunikačního protokolu proti jeho zneužití k neoprávněnému hlášení. Za nezbytně nutný způsob zabezpečení je považována kódovaná digitální forma komunikačního protokolu. Celý VIS musí být napojen na Jednotný systém varování a vyrozumění (dále jen JSVV ) provozovaný HZS ČR a to s největší prioritou. Na všech úrovních (tj. vysílací pracoviště, bezdrátové hlásiče, akustické jednotky, koncové prvky měření, elektronické sirény) je vyžadována nezávislost na elektrorozvodné síti podle čl.10 standardizačního dokumentu č.j. MV /PO-2008 vydaného GŘ HZS ČR Technické požadavky na koncové prvky varování připojované do jednotného systému varování a vyrozumění, který stanovuje zajištění provozuschopnosti koncového prvku minimálně po dobu 72 hodin za podmínky vyslání 4 signálů po 140 sekundách za 24 hodin a zároveň vyslání 10 verbálních informací po 20 sekundách za 24 hodin, nebo celkem 200 sekund verbálních informací definovaných uživatelem, nebo jedné tísňové informace v trvání 5 minut. Celý VIS bude obousměrný a bude pracovat na privátním kmitočtu přiděleným od ČTU. VIS bude tento kmitočet používat i k zpětnému přenosu stavu jednotlivých akustických jednotek. Takto lze získat zpětnou informaci o provozuschopnosti celého systému až do jednotlivých koncových bodů a to včetně diagnostiky stavu zařízení a stavu napájení i kapacitě baterie, z které je hlásič napájen. Frekvence dle všeobecného oprávnění č. VO-R/2/ k využívání rádiových kmitočtů a k provozování stanic bezdrátových místních informačních systémů (BMIS) v kmitočtovém pásmu 70 MHz nelze využít, protože tyto frekvence lze použít pouze pro stanice provozované za účelem jednosměrného přenosu signálu pro vyrozumívání fyzických a právnických osob k pokrytí signálem uvnitř jednoho zastavěného celku (např. obce, města, průmyslové zóny)., Zásadní výhodou je skutečnost, že tento kmitočet je používán i k zpětnému přenosu stavu jednotlivých akustických jednotek. Takto lze získat zpětnou informaci o provozuschopnosti celého systému až do jednotlivých koncových bodů a to včetně diagnostiky stavu zařízení a stavu napájení i kapacitě baterie, z které je hlásič napájen. Přenos naměřených dat z KPM bude realizován s využitím datových přenosů na obousměrném radiovém kanále. Všechna nainstalovaná zařízení VIS připojená do sítě nízkého napětí musí mít před uvedením do provozu platnou revizní zprávu. VIS jako celek je digitálně řízený a umožňuje přenos naměřených hodnot koncových bodů měření do vysílacího pracoviště, včetně vyhlášení alarmů. Dále grafické zobrazení historie přenesených hodnot za zvolené časové období. Bude nutno doložit protokol o zkoušce vlivu vnějších činitelů prostředí rozsahu pracovních teplot 25 C až +55 C od instituce oprávněné k provádění takových zkoušek. Použité baterie všech prvků VIS musí být akumulátorového typu, doplněné možností automatického dobíjení. Akumulátory musí být provozovány podle doporučení výrobce. Stanovená životnost akumulátorů nesmí být kratší než čtyři roky. V nabídce bude uveden typ, kapacita a životnost akumulátorů a způsob jejich kontroly a údržby. Automatické nabíjení akumulátorů musí zajišťovat, že akumulátor bude nabit na 80% své maximální jmenovité kapacity z plně vybitého stavu za dobu nepřevyšující 24 hodin. Nabíjecí proud akumulátoru bude řízen v závislosti na okolní teplotě a napětí. VIS bude možné propojit s mapovými podklady Geografického informačního systému (GIS) a bude možné využívat tyto mapové podklady pro ovládání systému. Ovládací SW VIS musí obsluze umožnit výběr jednotlivých KPV nebo KPM, nebo výběr předdefinovaných skupin z mapového podkladu v ovládací aplikaci. Výběr bude možné realizovat polygonem nebo postupným výběrem z vybrané plochy mapy. VIS obce Víchová nad Jizerou DVZ Str. 9

10 VIS musí umožnit integraci elektronických sirén (s minimálním akustickým výkonem koncových prvků 250 W) a dalších koncových bodů varování. VIS bude modulární systém, který bude možné v budoucnu postupně rozšiřovat v závislosti na získávání finančních prostředků nebo rozšiřování projektu bez dalších investic do jeho základu. Bude možno ho integrovat do vyšších grafických nadstaveb společně s dalšími informačními systémy, senzory a snímači požadovaných dat (senzory měření výšky hladiny toků, senzory koncentrace nebezpečných látek v ovzduší), kamerovými systémy, atd. VIS bude poskytovat funkci sebekontroly, t.j. oznámí druh a místo poruchy, čímž bude podstatně snižovat náklady na servisní/revizní činnost. VIS bude podporovat funkci předávání dat na archivační, zobrazovací, modelovací, předpovědní serverovou aplikační databázi a z ní pak graficky zpracovaná data zobrazit pro snadnou a efektivní obsluhu systému s rychlou možností varovat, odvysílat přednastavená výstražná akustická varování a informační zprávy a snadné posouzení situace a správné rozhodování. zobrazení dat v mapovém prostředí Systém bude umožňovat snadný přenos bloku naměřených dat pro publikační a prezentační webové rozhraní, které bude poskytovat veřejná nebo chráněná (heslem) obrazová data pro širokou veřejnost nebo specializované komise (povodňová, epidemiologcká, protiteroristická) krizového řízení. A.4.1 Vysílací pracoviště Základem nového VIS města bude ústředna VIS instalovaná na OÚ Víchová n. J. č.p. 8 v kanceláři starosti obce, ke které bude připojeno hlavní ovládací pracoviště (PC stanice vybavená multimediálními periferiemi). OÚ obce Víchová n. J. se nachází v nadmořské výšce 455 m n.m. na souřadnicích GPS: 50 37'48.219"N, 15 29'15.311"E. Základní informace o objektu: Parcelní číslo Katastrální území Vlastník Hlavní vysílací pracoviště VIS 255 Víchová nad Jizerou LV 10001, Obec Víchová nad Jizerou zdroj: Obr. 2 OÚ Víchová n. J. - snímek z katastrální mapy VIS obce Víchová nad Jizerou DVZ Str. 10

11 Obr. 3 OÚ Víchová n. J., č.p. 8 hlavní vysílací pracoviště VIS obce Z ústředny VIS bude možné radiovým signálem ovládat pomocí radiových obousměrných modulů nové elektronické sirény a monitorovat jejich provozní stavy. Dále bude možné z ústředny VIS pomocí obousměrných radiových modulů získávat naměřená data z hladinoměru na vodním toku Jizerka. Z ovládacího pracoviště bude možné provádět varování nebo hlášení do zvoleného KPV a sledovat naměřená data z KPM. Bude možné vytváření nezávislých skupin příjemců hlášení a provádění různých kombinací cílových hlášení (např. adresné hlášení pro vybrané místní části nebo ohrožené lokality obce apod.). Z hlediska bezpečnosti bude ovládací aplikace přístupná po zadání uživatelského jména a hesla. Pro bezdrátovou komunikaci v rámci VIS obce Víchová n. J. se bude využívat privátní (placené) kmitočty přidělené ČTÚ na základě žádosti pro jednotlivé lokality v pásmu 80MHz. VIS bude tento kmitočet používat i k zpětnému přenosu stavu jednotlivých akustických jednotek. Takto lze získat zpětnou informaci o provozuschopnosti celého systému až do jednotlivých koncových bodů a to včetně diagnostiky stavu zařízení a stavu napájení i kapacitě baterie, z které je hlásič napájen. Výhodou takto organizované radiové sítě proti mobilním operátorům je: dostupnost diagnostiky a naměřených dat i v případě přetížení sítě operátora, dostupnost sítě i v případě výpadku sítě operátora, volná chráněná krizová frekvence nižší provozní náklady - není nutný měsíční paušální poplatek operátorovi za SIM kartu. při používání privátního kmitočtu je výrazně vyšší odolnost proti radiovému zarušení provozem jiných zařízení a případně poskytovaný servis ze strany ČTÚ Projekt pro přidělení privátního kmitočtu pro VIS obce Víchová n. J. bude zpracován vybraným dodavatelem. Hlavní vysílací pracoviště Nové vysílací pracoviště bude instalováno v objektu OÚ Víchová n. J. č.p.8. Vysílací pracoviště se bude skládat z vysílací ústředny VIS a ovládacího pracoviště (PC stanice). Ústředna VIS bude umístěna v objektu OÚ v kanceláři starosty na stěně v prostoru nad stávající nefunkční ústřednou 100V drátového rozhlasu. (Obr.4). Na místě stávající 100V ústředny bude umístěno ovládací pracoviště (Obr.4), které bude propojeno datovým a audio kabelem s ústřednou VIS. Stávající 100V ústředny bude odstraněna. Nábytkové vybavení pro ovládací pracoviště není součástí tohoto projektu. Ústředna VIS bude generovat digitální komunikační protokol a kódy pro komunikaci s bezdrátově ovládanými obousměrnými jednotkami. Dále bude zajišťovat ovládání pracoviště a možnost hlášení pomocí mikrofonu při výpadku elektrického proudu i bez přítomnosti ovládacího PC po dobu minimálně 72 hodin. VIS obce Víchová nad Jizerou DVZ Str. 11

12 RH elektroprojekt s.r.o. Volitelnou funkcionalitou, kterou bude ústředna VIS podporovat je modul pro rozesílání zpráv SMS. Pomocí nich lze vybrané občany (např. členy povodňové komise, členy zastupitelstva, ředitele institucí, apod.) informovat o hrozícím nebezpečí, nebo o běžném dění v obci. I v tomto případě bude možné vytvářet nezávislé skupiny příjemců. Obr. 4 Budoucí umístění ústředny a ovládacího pracoviště v objektu OÚ v kanceláři starosty Ústředna VIS bude obsahovat všechny potřebné komunikační moduly a vstupně-výstupní moduly tak, aby byly splněny požadavky v dokumentu MV GŘ HZS ČR na koncové prvky napojované do JSVV (Čj. MV /PO2008). Minimálně však bude obsahovat: rozvaděčovou skříň, řídící a ovládací jednotku, modul základního ovládání (pro hlášení bez použití PC), napájecí zdroj, záložní napájecí zdroj po dobu min. 72 hodin, modulu signalizace výpadku napájecí sítě 230V, radiostanici pro pásmo 80MHz, obousměrný komunikační modul bezdrátového rozhlasu, komunikační modul prioritního prostupu ze systému JSVV, komunikační modul pro GSM a telefonní prostup, FM modul umožňující vysílání veřejnoprávního rozhlasu rozhraní pro připojení externích zdrojů nf signálů jako např. CD přehrávač, digitální tuner apod., zařízení proti neoprávněnému otevření ústředny (mechanické i elektronické zabezpečení heslo v SW aplikaci). HW a SW vybavení ovládací PC stanice K ústředně VIS bude pomocí datového a audio kabelu připojena ovládací PC stanice. K PC stanici bude připojen 24 LCD monitor, klávesnice, myš, reproduktory a stojánkový mikrofon a jako celek budou tvořit ovládací pracoviště VIS. Ovládací PC stanice bude umístěna pod ústřednou VIS (Obr.4). Monitor, klávesnice, myš, reproduktory a mikrofon budou umístěny ve stejné místnosti na nábytkovém vybavení, které není součástí této PD. VIS obce Víchová nad Jizerou DVZ Str. 12

13 Ovládací PC stanice bude minimálně disponovat následující HW vybavením: provedení do 19 rozvaděče, napájecí zdroj 300W, deska s čipsetem, ve které je osazen čtyřjádrový procesor pracující na frekvenci min. 2,4 GHz, procesor bude vybaven 8MB vyrovnávací paměti, 4GB (2x2GB) operační paměti unbuffered DDR3 ECC (celkem 4 sloty - dva obsazeny), řadič SATA RAID Controller pro práci s pevnými disky s podporou diskových polí RAID 0/1/10 HDD 2x 500 GB SATA (lze rozšířit až na 4 HDD), DVD ROM, síťová karta 10/100/1000Gb, 2x COM port zvuková karta výkonná grafická karta. K serveru bude připojen 24 LCD monitor s minimálními parametry: širokoúhlý 24" LCD monitor, poměr stran 16:9, FullHD rozlišení 1920 x 1080 bodů, doba odezvy min. 6ms, úhly pohledu 178 /178, 4x USB 2.0 hub, výstup na sluchátka, D-SUB + DVI + DisplayPort, spotřeba pouze 15W v ECO režimu. Ovládací PC stanice bude standardně vybavena operačním systém, antivirovým programem a všemi potřebnými ovladači. Dále bude na PC stanici naistalován SW pro ovládání VIS obce. SW je určen pro příjem, dekódování a odvysílání signálů pro varování a vyrozumění obyvatelstva dle syntaxe HZS ČR. Signály budou vysílány pomocí příslušných zpráv (informací) a to jak v audio, tak v grafické, textové, příp. video podobě, v závislosti na druhu použitých koncových zařízení. Druhou možností SW je jeho využití jako (softwarové) rozhlasové ústředny, k čemuž se využívá zvukové zařízení osobního počítače. SW aplikace pro ovládání VIS se bude skládat se dvou částí aplikace server a aplikace klient. Aplikace server bude nainstalovaná na PC stanici, které bude pomocí COM portu a audio linky přímo připojeno k ústředně VIS. Aplikace klient může být nainstalovaná na stejné PC stanici, nebo může být nainstalovaná na jiné PC stanici, která bude propojená pomocí LAN sítě s PC stanici s aplikací server. Pro VIS obce Víchová n. J. budou aplikace server a klient nainstalované na stejné PC stanici. Ovládání VIS obce prostřednictvím PC stanice musí být velmi intuitivní a nenáročné na hlubší znalosti práce s PC. Programové vybavení musí být komponováno tak, aby ho mohla obsluhovat osoba s částečnými znalostmi obsluhy s PC. Jednotlivé části musí být přehledné a umožňující také zpětnou kontrolu odvysílaných zpráv. Anténní systém K hlavní ústředně bude připojen anténní systém skládající se ze dvou základnových všesměrových antén vhodných i pro duplexní provoz. Jedna anténa bude pro kmitočtové pásmo 80MHz (VIS) a druhá anténa bude pro pásmo 160MHz (JSVV). Antény budou připevněny ke stávajícímu komínu na střeše objektu OÚ vhodnými výložníky (Obr.5). Antény budou připojeny k hlavní ústředně kvalitním anténním napaječem (koaxiálním kabelem, 50Ω) pro venkovní použití. Trasy anténních napaječů od stožáru budou vedeny v půdním prostoru v elektroinstalačních chráničkách kopírující stávající trasu chráničky (Obr.6), dále po chodbě v elektroinstalačních lištách (Obr.7,8) a přes kancelář Czech POINT budou vedeny do prostoru ústředny VIS. Na vstupu do objektu (rozhraní zón LPZ 0A a LPZ 1) budou v elektroinstalační krabici instalovány svodiče bleskových proudů pro koaxiální vedení. Do těchto prostor bude přiveden žluto-zelený zemnící vodič. Veškeré prostupy střešní krytinou budou pečlivě zaizolovány a budou provedeny tak, aby VIS obce Víchová nad Jizerou DVZ Str. 13

14 nedocházelo k zatékání pod krytinu. Taktéž veškeré prostupy příčkami a drážky v omítce pro chráničky s kabely budou zednicky začištěny a uvedeny do původního stavu. Na vstupu do objektu (rozhraní zón LPZ 0A a LPZ 1) budou v elektroinstalační krabici instalovány svodiče bleskových proudů pro koaxiální vedení. Do těchto prostor bude přiveden žluto-zelený zemnící vodič. Obr. 5 Budoucí umístění základnových antén na stávajícím komíně na objektu OÚ Obr. 6 Prostup anténních napaječů z půdy v objektu OÚ Obr. 7 Trasa anténních napaječů na chodbě v objektu OÚ Obr. 8 Trasa anténních napaječů na chodbě v objektu OÚ Napájecí rozvody Vysílací pracoviště v objektu OÚ bude napájeno ze sítě 230V/50Hz. Ústředna VIS bude vybavena záložními akumulátory na dobu 72hod. v případě výpadku napájení, dle nařízení MV /PO Pro napájení ústředny VIS a ovládací PC stanice bude využit stávající 3fázový napájecí kabel, který byl používán pro napájení 100V rozhlasové ústředny. Stávající napájecí kabel je veden z NN rozvaděče na chodbě, kde je provedeno jištění 3fázovým jističem 3f/15A (Obr.9). Tento kabel bude VIS obce Víchová nad Jizerou DVZ Str. 14

15 v kanceláři starosty ukončen v malé podružné nástěnné NN rozvodnici (umístěná u podlahy, aby byla co nejméně nápadná), kde budou jednotlivé fáze rozjištěny na samostatné okruhy jističi 1f/16A/ B. Z této rozvodnice bude pro napájení ústředny VIS připraven do ústředny VIS samostatně jištěný (1f/16A/B) 1-fázový napájecí vývod, který bude opatřen přepěťovou ochranou 3. stupně. Trasa kabelu bude vedena v elektroinstalační liště na povrchu. Pro napájení ovládací PC stanice a připojených ovládacích periferií k PC stanici (monitor, reproduktory, mikrofon) bude z podružné NN rozvodnice veden samostatně jištěný (1f/16A/B) 1-fázový napájecí kabel, který bude opatřen přepěťovou ochranou 3. stupně a bude ukončen v silové 5ti-zásuvce v provedení na povrch. Trasa kabelu bude vedena v elektroinstalační liště na povrchu. Napájecí kabelové rozvody budou provedeny napájecím kabel 3x2,5mm2 vhodným pro vnitřní instalace pro pevné uložení. Obr. 9 Jištění stávajícího 3f kabelu od 100V ústředny ve stávajícím NN rozvaděči Minimální technické parametry hlavního vysílacího pracoviště Vysílací pracoviště včetně ovládací SW aplikace musí umožňovat /splňovat: aktivaci obousměrných radiových ovládacích modulů a jejich prostřednictvím předávat varovnou informaci, popřípadě další telemetrické informace a naměřené veličiny, přehledně zobrazit informaci o zpětné diagnostice a stavu akustických jednotek (minimálně provozuschopnost, stav napájení, aktuální kapacitu záložního akumulátoru resp. stav nabití, výsledky testu kapacity baterie a signalizaci otevření víka hlásiče (ochrana zařízení při pokusu o zcizení jednotky), zobrazení provozního stavu akustických jednotek z vybrané lokality na mapovém podkladu prostřednictvím webového prohlížeče například v intranetu města, pomocí webového rozhraní musí být možné zjištění seznamu a stavu koncových bodů a zjištění diagnostických stavů řídícího pracoviště zajištění prioritního prostupu do podružných ústředen a modulů pro ovládání 100V zesilovačů. provedení nouzového hlášení bez ovládacího počítače (v souladu s technickými požadavky kladenými na koncové prvky napojované do JSVV), přímé mluvené hlášení pro obyvatele bez nutnosti záznamu, vytváření vlastních rozhlasových relací (záznamů) a jejich ukládání na pevný disk HDD či jiná úložiště pro případné periodické odvysílání, vysílání podle časového plánu atd. okamžité odvysílání jednotlivých zaznamenaných relací, vytváření časového plánu automatického vysílání připravených relací bez nutnosti obsluhy v době vysílání, výběr (adresovatelnost) vysílání od nejnižší úrovně představující jednu akustickou jednotku (bezdrátový hlásič) až na skupinu akustických jednotek, spuštění varovných signálů dle standardizovaných požadavků HZS ČR. dostatečné zabezpečení ovládací aplikace přístupovými hesly, VIS obce Víchová nad Jizerou DVZ Str. 15

16 zaznamenání historie veškerých stavů a provedených hlášení v rozsahu (minimálně): datum, čas, uživatel, provedená činnost. Tyto údaje musí být možné filtrovat dle potřeb uživatele pro dohledání co, kdy a kdo se systémem prováděl a jaké relace byly hlášeny (tato informace musí být dostupná i pro potřeby monitoringu z vyššího územně samosprávného celku), možnost nastavení periodické diagnostiky obousměrných bezdrátových modulů, výběr jednotlivých modulů, nebo výběr předdefinovaných skupin modulů z mapového podkladu v SW aplikaci pomoci polygonu, připojení externích zdrojů nf signálů jako např. CD přehrávač, digitální tuner atd. odesílání krátkých textových zpráv SMS ze SW aplikace na jedno konkrétní telefonní číslo nebo zvolenou skupinu čísel (možnost uživatelské administrace seznamu tlf. čísel), předdefinování minimálně 20 skupin čísel pro odeslání SMS zpráv, záznam historie odesílaných SMS zpráv a doručenek v ovládací aplikaci s možností filtrace údajů dle potřeb uživatele, provedení přímého nouzového hlášení prostřednictvím GSM telefonu nebo telefonu VTS, vstup do systému přes telefon musí být chráněn vstupním kódem, uživatel musí mít možnost volby do jaké oblasti či akustické jednotky bude hlášení prováděno (individuální, skupinové nebo generální adresy hlásičů), každý vstup do systému prostřednictvím GSM nebo VTS telefonu musí být za běžných podmínek systémem evidován a přístupný pro uživatele, možnost připojení SW klientů, které budou zajišťovat výše uvedené funkcionality včetně zobrazování informací o provozuschopnosti celého systému vzdáleně tj. komunikací přes IP protokol počítačové sítě, ovládací SW aplikace musí umožňovat integraci systému s dalšími aplikacemi pomocí SW nadstavby. Například integraci s již vybudovaným městským kamerovým dohlížecím systémem (MKDS), provozovaným pultem centralizované ochrany (PCO) a zabezpečenými objekty měst pomocí EZS, atd. Mezi jednotlivými aplikacemi se předpokládají logické vazby (při zaznamenání určitého jevu kamerou aktivovat nejbližší bezdrátový hlásič) atd. ovládací SW aplikace musí nabízet XML rozhraní v rozsahu všech uživatelských funkcí pro účely integrace VIS s dalšími aplikacemi s využitím jednotné SW nadstavby, ovládací SW aplikace musí umožňovat nastavení periodické diagnostiky koncových bodů varování (obousměrných bezdrátových hlásičů) a koncových bodů měření (ultrazvukových hladinových čidel). A.4.2 Koncové body varování V rámci výstavby nového VIS budou instalovány následující koncové body varování: 1ks nové elektronické sirény (750W) v objektu hasičské zbrojnice v obci Víchová nad Jizerou, č.p. 46, 1ks nové elektronické sirény (750W) v objektu hasičské zbrojnice v části Víchovská Lhota, č.p. 50, 1ks nové elektronické sirény (750W) v objektu hasičské zbrojnice v části Horní Sytová, č.p. 76, všechny sirény budou doplněny obousměrným komunikačních modulem pro integraci do nového VIS města a budou disponovat modulem pro ovládání sirén ze systému JSVV HZS ČR pro samostatné prioritní odbavování poplachů od HZS- splňující podmínky uvedené v MV /PO-2008, 1ks ultrazvukový snímač výšky hladiny na vodním toku Jizerka integrovaný do VIS. Koncové prvky varování a měření budou umožňovat v rámci VIS adresování konkrétního prvku a na základě této adresace bude možné přesně směřovat dané hlášení podle potřeb uživatele. Koncové body varování a měření budou chráněny proti neoprávněnému vstupu dvojím způsobem: digitálním přenosovým protokolem s přesnou bitovou rychlostí, způsobem modulace a složitou sekvencí digitálních kódových značek, jejichž napodobení je prakticky vyloučeno, VIS obce Víchová nad Jizerou DVZ Str. 16

17 speciálním maskovacím tónem pro akustický přenos, který běží v průběhu celé relace. Elektronické sirény a jejich integrace do VIS Elektronické sirény byly vyvinuty pro potřeby varování obyvatelstva a jsou určeny pro ozvučení rozsáhlých městských a obecních lokalit, veřejných prostranství, sportovních stadionů a rozlehlých výrobních komplexů. Sirény jsou využívány pro varování oblastí ohrožených zátopovou vlnou, provozů s výskytem nebezpečných látek a jinak ohrožených lokalit. Vzhledem k jejich výborným akustickým vlastnostem jsou také používány pro ozvučení měst a obcí. Sirény slouží jako základní stavební prvek pro vytvoření rozsáhlých systémů varování obyvatelstva, oproti rotačním motorovým sirénám přináší možnost předávání tísňových informací (hlas) a umožňují bateriový provoz i při výpadku napájecí sítě. Sirény jsou vybaveny technickými prostředky, které umožňují jejich zapojení do jednotného systému vyrozumění a varování Hasičského záchranného sboru České republiky a do jiných systémů. Z hlediska konstrukčního uspořádání se každá elektronická siréna skládá z hlavice sirény (venkovní jednotka) a z ovládací skříně (vnitřní jednotka), které jsou navzájem propojeny kabeláží. Vnitřní část sirény je standardně dodávána v průmyslovém rozvaděči určeném pro vnitřní montáž, případně pro případy umístění ovládací skříně ve vnějším prostředí jsou dodávány rozvaděče vhodné pro požadované prostředí (odpovídající IP krytí). Rozvaděčová skříň je vybavena dvojitým uzavřením, po otevření vnějších dveří je přístupný pouze ovládací panel s mikrofonem. Druhé dveře (chráněné zámkem) zpřístupňují elektroniku sirény včetně silových částí. Základní složení ovládací skříně sirény: rozvaděčová skříň, vnitřní uzamykatelné krytování rozvaděče otevíracími dvířky, dveřní spínač(ochrana proti sabotáži), řídící část (motherboard), panel místního ovládání s mikrofonem, výkonové koncové zesilovače, tónový a zvukový generátor, obousměrná rádiová jednotka JSVV, VKV rozhlasový přijímač. spínaný napájecí zdroj, záložní napájecí zdroj po dobu min. 72 hodin, zásuvka a jistič 230V pro servisní účely. Ovládací skříň může být vybavena dalším příslušenstvím dle požadavků (vnitřní osvětlení skříně, napojení na místní VIS, GSM ovládání a další). Siréna je napájena z akumulátorové baterie, takže není přímo závislá na elektrické síti. Připojení na elektrickou síť slouží především k dobíjení baterie a dále napájí zásuvku 230 V/6A pro servis a údržbu zařízení. Ovládací skříň se připojuje k napěťové soustavě - 3PEN, 50 Hz, 230/400 V. Venkovní část sirény slouží pro přeměnu elektrického signálu v signál akustický a jeho efektivní vyzáření do prostoru. Je vytvořena z hliníkových odlitků a žárově pozinkovaných nosných prvků, přičemž kompaktní konstrukce reproduktorů, umístěných na sirénové hlavici, zaručuje velkou odolnost proti povětrnostním vlivům i vandalismu, odolává extrémním teplotám i agresivitě ovzduší. Minimální doba životnosti sirény je počítána od 10 let, při provádění pravidelné doporučované údržby však může doba životnosti být mnohem delší. Pro možnost integrace a ovládání stávajících a nových elektronických sirén VIS města budou sirény vybaveny komunikačním modulem v pásmu 80MHz. Moduly musí splňovat požadavky dle dokumentu MV GŘ HZS ČR (Čj. MV /PO-2008). VIS obce Víchová nad Jizerou DVZ Str. 17

18 Instalace sirény v objektu hasičské zbrojnice v obci Víchová nad Jizerou, č.p. 46 Nový KPV elektronická siréna bude umístěna v objektu hasičské zbrojnice v obci Víchová n. J., č.p. 46 (Obr.11) Ozvučnice elektronické sirény o výkonu 750W budou instalovány na střeše objektu (Obr.12). Ovládací skříň sirény bude umístěna ve školící místnosti v 1.NP na stěně (Obr.13). Hasičská zbrojnice obce Víchová n. J. se nachází v nadmořské výšce 460 m n.m. na souřadnicích GPS: 50 38'14.700"N, 15 29'15.763"E. Základní informace o objektu: Parcelní číslo Katastrální území Vlastník Elektronická siréna KPV1 38 Víchová nad Jizerou LV 10001, Obec Víchová nad Jizerou zdroj: Obr. 10 Hasičská zbrojnice Víchová n. J. - snímek z katastrální mapy Obr. 11 Hasičská zbrojnice Víchová n. J VIS obce Víchová nad Jizerou DVZ Str. 18

19 Obr. 12 Ilustrativní obrázek s umístěním sirény na střeše objektu hasičské zbrojnice Obr. 13 Prostor pro umístění řídící jednotky elektronické sirény Hlavice sirény se bude skládat ze 6-ti ozvučnic, které budou uchyceny na ocelovém sloup o vnějším průměru 114 mm a tloušťce stěny 4mm, který bude na horním konci zabezpečený proti zatékání vody kloboukem (hliníkový odlitek). Tento sloup bude připravený také pro uchycení antény přijímače dálkového ovládání (JSVV 160MHz). Sloup pro sirénu bude veden skrz stávající střešní krytinu ve hřebeni střechy. Sloup bude ukotven v půdním prostoru objektu dle statického posouzení pro konkrétní dodávaný výrobek. Předložení statického posouzení celé konstrukce, včetně statických výpočtů a určení způsobu kotvení sloupu budou dodávkou vybraného dodavatele. Sloup bude připojen ke stávající hromosvodné soustavě. Směrování akustického tlaku sirény je navrženo na Obr.14. zdroj: Obr. 14 Směrování akustického tlaku z KPV1 - Víchová n. J Pro možnost integrace a ovládání elektronické sirény z VIS města, bude siréna vybavena komunikačním modulem v pásmu 80MHz, který musí splňovat požadavky dle dokumentu MV GŘ HZS ČR (Čj. MV /PO-2008). Komunikační modul bude umístěn v blízkosti ovládací skříně sirény nebo přímo v rozvaděči sirény, bude-li to možné. Komunikační modul bude napájen z napájecích obvodů sirény. Anténa pro komunikační modul bude umístěna na sloupu pro instalaci ozvučnic sirény. VIS obce Víchová nad Jizerou DVZ Str. 19

20 Ozvučnice sirény budou připojeny ke koncovým zesilovačům v ovládací skříni sirény více žilovými kabely, které jsou vhodné pro venkovní použití (s ochranou proti UV záření) s min. průměrem vodiče 2,5mm. Antény přijímačů dálkového ovládání ze systému JSVV a komunikačního modulu pro integraci sirény do VIS obce budou k zařízení připojeny kvalitním anténním napaječem (koaxiálním kabelem, 50Ω) pro venkovní použití. Kabelové trasy budou vedeny uvnitř sloupu a v půdním prostoru budou vedeny v elektroinstalačních lištách po dřevěných konstrukcích. Z půdního prostoru budou trasy svedeny do místnosti s řídící jednotkou elektronické sirény. Trasy v objektu budou vedeny na povrchu v elektroinstalační liště nebo nad stávajícím rozebíratelným podhledem (školící místnost v 1.NP). Veškeré prostupy střešní krytinou budou pečlivě zaizolovány a budou provedeny tak, aby nedocházelo k zatékání pod krytinu. Na vstupu do objektu (rozhraní zón LPZ 0A a LPZ 1) budou v elektroinstalační krabici instalován svodiče bleskových proudů pro anténní napaječ a přepěťová ochrana pro rozvody napájení malým napětím. Do těchto prostor bude přiveden žluto-zelený zemnící vodič. Pro napájení sirény bude připraven do prostoru ovládací skříně samostatně jištěný (1x16A/B) 1- fázový napájecí vývod, který bude opatřen přepěťovou ochranou 3. stupně. Napájecí rozvod bude proveden napájecím kabelem 3x2,5mm2 vhodným pro vnitřní instalace pro pevné uložení pod omítku. Napájecí kabely budou vedeny ze stávajícího NN rozvaděče na chodbě před vstupem do sálu kulturního domu (Obr.15), který bude dovybaven požadovaným jističem a přepěťovou ochranou. Trasa napájecího kabelu bude vedena průrazem ve zdi do prostoru schodiště za NN rozvaděčem a dále v elektroinstalačních lištách přes plynovou kotelnu (Obr.16) do prostoru školící místnosti, kde bude instalovaná řídící jednotka elektronické sirény. Veškeré prostupy příčkami a drážky v omítce pro chráničky s kabely budou zednicky začištěny a uvedeny do původního stavu. Obr. 15 Stávající NN rozvaděč Obr. 16 Trasa napájecích kabelů přes stávající plynovou kotelnu VIS obce Víchová nad Jizerou DVZ Str. 20

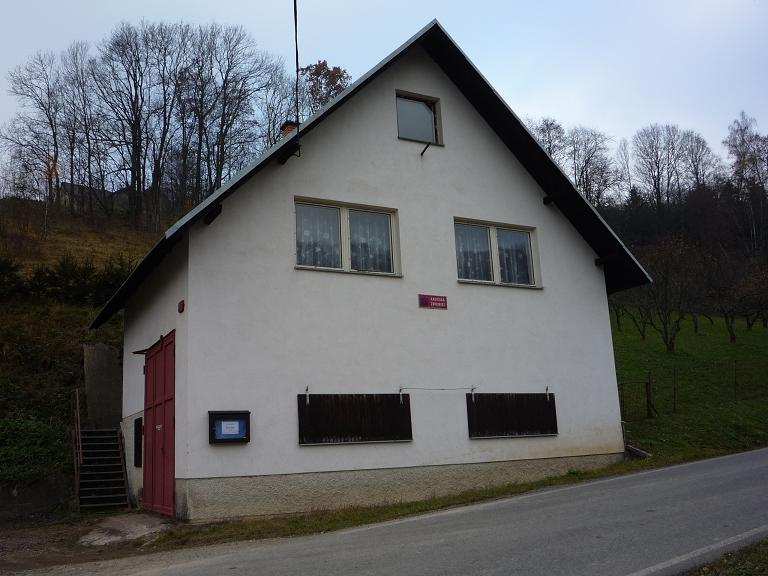

21 Instalace sirény v objektu hasičské zbrojnice v části Víchovská Lhota, č.p. 50 Nový KPV elektronická siréna bude umístěna v objektu hasičské zbrojnice v části Víchovská Lhota, č.p. 46 (Obr.18) Ozvučnice elektronické sirény o výkonu 750W budou instalovány na konstrukci připevněné ve štítu objektu (Obr.19). Konstrukce pro instalaci ozvučnic sirény bude dle dohody připravena majitelem objektu. Konstrukce bude splňovat požadavky dle předaného statického posudku, výpočtů a nákresu konstrukce - Příloha č.1 Statický výpočet konstrukce pro sirénu v části Víchovská Lhota. Ovládací skříň sirény bude umístěna ve garáži objektu (Obr.20). Po instalaci řídící jednotky bude provedeno opatření, aby řídící jednotka nebyla v budoucnu poškozena uskladněnými zásobami dřeva. Hasičská zbrojnice části Víchovská Lhota se nachází v nadmořské výšce 546 m n.m. na souřadnicích GPS: 50 38'51.004"N, 15 29'24.718"E. Základní informace o objektu: Parcelní číslo Katastrální území Vlastník Elektronická siréna KPV2 62/2 Víchovská Lhota LV 10001, Obec Víchová nad Jizerou zdroj: Obr. 17 Hasičská zbrojnice Víchovská Lhota. - snímek z katastrální mapy Obr. 18 Hasičská zbrojnice Víchovská Lhota VIS obce Víchová nad Jizerou DVZ Str. 21

22 Obr. 19 Ilustrativní obrázek s umístěním sirény na střeše objektu hasičské zbrojnice Obr. 20 Prostor pro umístění řídící jednotky elektronické sirény Hlavice sirény se bude skládat ze 6-ti ozvučnic, které budou uchyceny na připravené konstrukci. Ke konstrukci bude také uchycena anténa přijímače dálkového ovládání (JSVV 160MHz). Před instalací ozvučnice sirény bude provedeno statické posouzení pro konkrétní typ dodávaných ozvučnic. Předložení statického posouzení bude dodávkou vybraného dodavatele. Jelikož na objektu není v současné době instalovaná hromosvodná soustava, bude součástí dodávky vybraného dodavatele také PD a instalace vhodného zařízení pro ochranu KPV2 proti tranzientním jevům. Směrování akustického tlaku sirény je navrženo na Obr.21. zdroj: Obr. 21 Směrování akustického tlaku z KPV2 - Víchovská Lhota VIS obce Víchová nad Jizerou DVZ Str. 22

23 Pro možnost integrace a ovládání elektronické sirény z VIS města, bude siréna vybavena komunikačním modulem v pásmu 80MHz, který musí splňovat požadavky dle dokumentu MV GŘ HZS ČR (Čj. MV /PO-2008). Komunikační modul bude umístěn v blízkosti ovládací skříně sirény nebo přímo v rozvaděči sirény, bude-li to možné. Komunikační modul bude napájen z napájecích obvodů sirény. Anténa pro komunikační modul bude umístěna na konstrukci pro instalaci ozvučnic sirény. Ozvučnice sirény budou připojeny ke koncovým zesilovačům v ovládací skříni sirény více žilovými kabely, které jsou vhodné pro venkovní použití (s ochranou proti UV záření) s min. průměrem vodiče 2,5mm. Antény přijímačů dálkového ovládání ze systému JSVV a komunikačního modulu pro integraci sirény do VIS obce budou k zařízení připojeny kvalitním anténním napaječem (koaxiálním kabelem, 50Ω) pro venkovní použití. Kabelové trasy pro anténní napaječe a pro více žilové kabely vedené z garáže do prostoru anténních přijímačů a ozvučnice sirény budou připraveny majitelem objektu. Příprava bude spočívat v provedení průrazu obvodové stěny a vedení elektroinstalačních chrániček po fasádě (nebo zasekané ve fasádě) do půdních prostor objektu. Je požadováno připravit chráničky pro bezproblémové protažení dvou koaxiálních kabelů o vnějším průměru cca. 8mm a 2 napájecích kabelů 7x2,5mm o vnějším průměru cca. 13mm. Je doporučeno připravit chráničku o min. průměru 32mm pro koaxiální kabely a chráničku o min. průměru 40mm pro napájecí kabely. Trasa v garáži od řídící jednotky elektronické sirény k připravenému prostupu obvodovou stěnou budou vedeny na povrchu v elektroinstalačních lištách (Obr.22, Obr.23). Na vstupu do objektu (rozhraní zón LPZ 0A a LPZ 1) budou v elektroinstalační krabici instalován svodiče bleskových proudů pro anténní napaječ a přepěťová ochrana pro rozvody napájení malým napětím. Do těchto prostor bude přiveden žluto-zelený zemnící vodič. Obr. 22 Trasa pro budoucí vedení elektroinstalačních lišt na povrchu v garáži hasičské zbrojnice pro anténní napaječe od řídící jednotky KPV2 Obr. 23 Trasa pro budoucí vedení elektroinstalačních lišt na povrchu v garáži hasičské zbrojnice pro anténní napaječe k připravenému prostupu obvodovou stěnou Pro napájení sirény bude připraven do prostoru ovládací skříně samostatně jištěný (1x16A/B) 1- fázový napájecí vývod, který bude opatřen přepěťovou ochranou 3. stupně. Napájecí rozvod bude proveden napájecím kabelem 3x2,5mm2 vhodným pro vnitřní instalace pro pevné uložení pod omítku. Napájecí kabely budou vedeny ze stávajícího NN rozvaděče umístěného v obvodově stěně objektu vedle vjezdových dveří do garáže (Obr.24), který bude dovybaven požadovaným jističem a přepěťovou ochranou. Trasa napájecího kabelu bude vedena průrazem obvodové zdi do prostoru kde bude instalovaná řídící jednotka elektronické sirény. Trasa pro protažení kabelu bude připravena majitelem objektu. Doporučujeme instalovat chráničku o pr. 25mm. Veškeré prostupy příčkami a drážky v omítce pro chráničky s kabely budou zednicky začištěny a uvedeny do původního stavu. VIS obce Víchová nad Jizerou DVZ Str. 23

24 Obr. 24 Stávající NN rozvaděč VIS obce Víchová nad Jizerou DVZ Str. 24

25 Instalace sirény v objektu hasičské zbrojnice v části Horní Sytová, č.p. 76 Nový KPV elektronická siréna bude umístěna v objektu hasičské zbrojnice v Horní Sytová, č.p. 76 (Obr.26) Ozvučnice elektronické sirény o výkonu 750W budou instalovány na střeše objektu (Obr.27). Ovládací skříň sirény bude umístěna ve klubovně v 1.NP na stěně (Obr.28). Hasičská zbrojnice části Horná Sytová se nachází v nadmořské výšce 422 m n.m. na souřadnicích GPS: 50 37'53.726"N, 15 27'39.085"E. Základní informace o objektu: Parcelní číslo Katastrální území Vlastník Elektronická siréna KPV3 97 Horní Sytová LV 10001, Obec Víchová nad Jizerou zdroj: Obr. 25 Hasičská zbrojnice Horní Sytová - snímek z katastrální mapy Obr. 26 Hasičská zbrojnice Horní Sytová VIS obce Víchová nad Jizerou DVZ Str. 25

26 Obr. 27 Ilustrativní obrázek s umístěním sirény na střeše objektu hasičské zbrojnice Obr. 28 Prostor pro umístění řídící jednotky elektronické sirény Hlavice sirény se bude skládat ze 6-ti ozvučnic, které budou uchyceny na ocelovém sloup o vnějším průměru 114 mm a tloušťce stěny 4mm, který bude na horním konci zabezpečený proti zatékání vody kloboukem (hliníkový odlitek). Tento sloup bude připravený také pro uchycení antény přijímače dálkového ovládání (JSVV 160MHz). Sloup pro sirénu bude veden skrz stávající střešní krytinu ve hřebeni střechy. Sloup bude ukotven v půdním prostoru objektu dle statického posouzení pro konkrétní dodávaný výrobek. Předložení statického posouzení celé konstrukce, včetně statických výpočtů a určení způsobu kotvení sloupu budou dodávkou vybraného dodavatele. Sloup bude připojen ke stávající hromosvodné soustavě. Směrování akustického tlaku sirény je navrženo na Obr.29. zdroj: Obr. 29 Směrování akustického tlaku z KPV3 Horní Sytová VIS obce Víchová nad Jizerou DVZ Str. 26

27 Pro možnost integrace a ovládání elektronické sirény z VIS města, bude siréna vybavena komunikačním modulem v pásmu 80MHz, který musí splňovat požadavky dle dokumentu MV GŘ HZS ČR (Čj. MV /PO-2008). Komunikační modul bude umístěn v blízkosti ovládací skříně sirény nebo přímo v rozvaděči sirény, bude-li to možné. Komunikační modul bude napájen z napájecích obvodů sirény. Anténa pro komunikační modul bude umístěna na sloupu pro instalaci ozvučnic sirény. Ozvučnice sirény budou připojeny ke koncovým zesilovačům v ovládací skříni sirény více žilovými kabely, které jsou vhodné pro venkovní použití (s ochranou proti UV záření) s min. průměrem vodiče 2,5mm. Antény přijímačů dálkového ovládání ze systému JSVV a komunikačního modulu pro integraci sirény do VIS obce budou k zařízení připojeny kvalitním anténním napaječem (koaxiálním kabelem, 50Ω) pro venkovní použití. Kabelové trasy budou vedeny uvnitř sloupu a v půdním prostoru budou vedeny v elektroinstalačních lištách po dřevěných konstrukcích. Z půdního prostoru budou trasy svedeny do místnosti s řídící jednotkou elektronické sirény. Trasy v objektu budou vedeny na povrchu v elektroinstalační liště na povrchu. Veškeré prostupy střešní krytinou budou pečlivě zaizolovány a budou provedeny tak, aby nedocházelo k zatékání pod krytinu. Na vstupu do objektu (rozhraní zón LPZ 0A a LPZ 1) budou v elektroinstalační krabici instalován svodiče bleskových proudů pro anténní napaječ a přepěťová ochrana pro rozvody napájení malým napětím. Do těchto prostor bude přiveden žluto-zelený zemnící vodič. Pro napájení sirény bude připraven do prostoru ovládací skříně samostatně jištěný (1x16A/B) 1- fázový napájecí vývod, který bude opatřen přepěťovou ochranou 3. stupně. Napájecí rozvod bude proveden napájecím kabelem 3x2,5mm2 vhodným pro vnitřní instalace pro pevné uložení pod omítku. Napájecí kabely budou vedeny ze stávajícího NN rozvaděče na chodbě před vstupem do garáže (Obr.30), který bude dovybaven požadovaným jističem a přepěťovou ochranou. Trasa napájecího kabelu bude vedena průrazem ve zdi do prostoru garáže (Obr.31), zde bude pokračovat v elektroinstalační liště na povrchu k průrazu stropem do místnosti s řídící jednotkou elektronické sirény. Veškeré prostupy příčkami a drážky v omítce pro chráničky s kabely budou zednicky začištěny a uvedeny do původního stavu. Obr. 30 Stávající NN rozvaděč Obr. 31 Trasa napájecích kabelů v garáži VIS obce Víchová nad Jizerou DVZ Str. 27

28 Minimální technické parametry elektronické sirény musí splňovat podmínky na koncové prvky podle dokumentu GŘ HZS ČR čj. MV /PO-2008, prioritní řízení z JSVV HZS ČR pomocí přijímače JSVV, požadovaný výkon 750 W - použití akustické horny slitinového provedení zajištění diagnostiky stavu sirény a zobrazení v ovládací aplikaci obsluze řídící SW aplikace v tomto rozsahu : o dálková kontrola funkčního stavu, o otevření dveří, výpadek napájení, vybité baterie, ostatní poruchy jako vada driverů apod. zobrazení výsledků diagnostického testu v ovládací SW aplikaci, kvalitní reprodukování: o varovných signálů (generované zvuky imitující rotační sirénu), o verbálních informací (hlasové zprávy uložené v paměti sirény), o tísňových informací (přímý hlasový vstup z mikrofonu, radiostanice,vkv), o akustického signálu z externího zdroje modulace (CD, městský rozhlas, VIS). možnosti spouštění sirény z několika nezávislých zdrojů: o místní panel - slouží pro spouštění varovných signálů, uložených verbálních informací a pro odbavení přímých hlasových zpráv ze zabudovaného mikrofonu. Z místního panelu lze také provádět diagnostiku stavu sirény, o tlačítko lokálního spuštění - aktivuje přiřazený varovný signál nebo uloženou verbální informaci. Tlačítko lze umístit na budovu a případně ho vybavit ochranným sklem, o SSRN, systém selektivního rádiového návěštění - rádiový modul zajišťuje spuštění ze zadávacích pracovišť JSVV, jednotného systému vyrozumění a varování (OPIS Hasičského záchranného sboru, integrovaného záchranného systému, zdravotnické záchranné služby a dalších oprávněných pracovišť), o VIS - propojení s ústřednou místního rozhlasu nebo dispečerským pultem s využitím generální licence ČTÚ pro provoz BMIS v pásmu 80MHz, o VOICE - rádiové propojení s dispečerským pultem pro přenos přímého hlasového vstupu s využitím frekvencí v pásmu 160MHz placených licencí ČTÚ, o o FM rádio - přijímač VKV s pevně naladěnou rozhlasovou stanicí, GSM -vstup pro ovládání z mobilního telefonu, vhodné pouze pro ovládání jediné sirény- volitelné, Minimální technické parametry obousměrného komunikačního modulu pro integraci elektronických sirény do VIS modul musí zajistit integraci elektronických sirén do VIS a to v rozsahu zajištění plné diagnostiky sirény, jejího povelování včetně spouštění v siréně přednastavených vnitřních zpráv, potvrzení Ministerstva vnitra GŘ HZS o zabezpečení systému digitálním komunikačním protokolem a potvrzení obousměrné komunikace akustických jednotek (například potvrzením zkušební instituce HZS ČR Institut ochrany obyvatel Lázně Bohdaneč), zajištění přímého hlasového prostupu ze VIS do sirény, diagnostika stavu obousměrného modulu bude zobrazena v ovládací aplikaci obsluze řídící SW aplikace v tomto rozsahu : o dálková kontrola funkčního stavu sirény včetně uvedení stavů vstupu a výstupů sirény, stav napájení, stav baterii, stav driverů, otevření / zavření dveří. Zobrazení výsledků diagnostického stavu bude provedeno v ovládací SW aplikaci VIS obce Víchová nad Jizerou DVZ Str. 28

29 Ultrazvukový snímač vodní hladiny a jeho integrace do VIS V tohoto rámci projektu bude na konstrukci mostu přes vodní tok Jizerka v obci Víchová nad Jizerou instalován nový hlásný profil protipovodňové ochrany - ultrazvukový měřič vodní hladiny. Tento hlásný profil bude spadat do profilu kategorie C, což jsou účelové profily na vodních tocích, které mohou zřídit a provozovat pro své potřeby obce nebo vlastníci ohrožených nemovitostí. Dle metodického pokynu odboru ochrany vod Ministerstva životního prostředí k zabezpečení hlásné a předpovědní povodňové služby provádějí výběr hlásných profilů kategorie C obce nebo vlastníci ohrožených nemovitostí na vodních tocích podle svých individuálních potřeb, pokud jim nepostačují profily kategorie A nebo B. Hlásné profily kategorie C jsou uvedeny v povodňových plánech obcí a ohrožených subjektů. Obce mohou také v případě potřeby budovat lokální automatické výstražné systémy pro případ náhlých povodní z přívalových srážek. Tyto systémy zahrnují automatické stanice pro sledování srážek v povodí a vodních stavů v tocích s přenosem hodnot do lokálního centra. Nutné je plně automatizované vyhodnocení měřených hodnot a oznámení překročení zadaných kritérií. Jako doporučené vybavení hlásných profilů kategorie C je vodočetná lať nebo alespoň 3 značky vodních stavů (např. na pilíři mostu) odpovídající směrodatným limitům pro SPA s barevným rozlišením (1. SPA zelená, 2. SPA žlutá, 3. SPA červená) nebo s římskými číslicemi. Vybavení hlásného profilu kategorie C zajišťuje jeho provozovatel. V současné době je na pilíři mostu umístěna pouze vodotečná lať pro hlídkovou službu obecního úřadu Víchová nad Jizerou. Navržený profil kategorie C bude vybaven ultrazvukovým hladinoměrem (hladinovým čidlem), který bude připojen k obousměrnému rádiovému modulu. Tento modul bude zajišťovat integraci do VIS obce a přenos naměřených dat do vyhodnocovacího centra, kterým bude hlavní vysílací pracoviště v objektu OÚ Víchová n. J., č.p.8. Obousměrný bezdrátový modul budu kromě přenosu naměřených dat také disponovat vlastní diagnostikou kontroly napájení, kontroly kapacity baterie, přenosu konkrétní hodnoty napětí zálohovací baterie včetně kontroly napadení - otevření rozvodnice formou tamperu a automatického odeslání alarmové zprávy při vzniku této situace. Stav diagnostiky bude přenášen komunikační radiovou sítí VIS obce až na hlavní ovládací pracoviště. V každém okamžiku tak bude možné získat aktuální informaci o stavu a provozuschopnosti koncového bodu. Z důvodu zajištění spolehlivosti je požadováno zajištění obousměrné komunikace na stejné frekvenci, jako používá řídící technologie. Není povoleno pro obousměrnou komunikaci využití systémů mobilních operátorů jako např. GPRS/EDGE/3G/WiFi atd. Na Obr.32 je schematicky znázorněn navržený profil kategorie C přes vodní tok Jizerka v obci Víchová n. J. Radiový modul Trasa kabelu C1 - Hladinové čidlo Obr. 32 Schématické znázornění hlásného profilu kategorie C VIS obce Víchová nad Jizerou DVZ Str. 29

30 V SW vybavení VIS obce na hlavním vysílacím pracovišti v objektu OÚ budou nastavena data pro automatické odesílání varovných SMS zpráv a dalších varovných signálů pro minimálně tři definované vodní stavy, odpovídající dosažení prvního, druhého a třetího stupně SPA. Pro hlásné profily kategorie C stanovuje směrodatné limity pro SPA obec nebo vlastník ohrožené nemovitosti podle své vlastní potřeby. Výsledné hodnoty zařadí do svého povodňového plánu a oznámí je obecnímu úřadu, pokud se jedná o vlastníka ohrožené nemovitosti, nebo obecnímu úřadu s rozšířenou působností, pokud se jedná o obec. Výsledné hodnoty oznámí také správci toku. 1.SPA H = 80 [cm] 2.SPA H = 100 [cm] 3.SPA H = 110 [cm] Instalace ultrazvukového snímače hladiny Ultrazvukový snímač hladiny bude připevněn na výložníku ke konstrukci mostu přes říčku Jizerku a bude připojen více žilovým stíněným sdělovacím kabel k obousměrnému komunikačnímu modulu, který bude instalován na blízký sloup NN. Mostní konstrukce je v majetku Krajské správy silnic Libereckého kraje (KSSLK). Souhlasné stanovisko KSSLK s instalací ultrazvukového snímače, včetně podmínek instalace je uvedeno v Příloze č.2 Souhlasné stanovisko s instalací ultrazvukového snímače. Situační zákres na snímku z katastrální mapy je vidět na Obr.33. Připojovací kabel musí být vhodný pro venkovní prostředí a pro uložení do země. Sdělovací kabel bude na mostní konstrukci umístěn v kovové chráničce, která bude připevněná k mostní konstrukci. Ve volném terénu bude sdělovací kabel uložen v zemi v korugované chráničce určené pro pokládku do země o průměru 40mm. Při souběhu a křížení s ostatními sítěmi budou dodrženy požadavky ČSN Chránička pod nepojízdnými plochami (chodníky, parky apod.) bude uložena v pískovém loži, zasypána vrstvou cca. 5cm písku, poté bude uložena ochranná fólie oranžové barvy, poté bude cca. 10cm zeminy bez velkých kamenů. Celkové krytí chráničky bude min. 0,6m. V místě přechodu přes vjezdy a komunikace budou chráničky uloženy ve stejné skladbě, ale s min. krytím 0,9m. Trasa sdělovacího kabelu na sloupu NN bude vedena v chráničce, která bude ke sloupu upevněna kovovými stahovacími páskami. zdroj: OÚ Víchová n. J. Obr. 33 Zákres situace na snímku z katastrální mapy Základní informace o vlastnických poměrech: VIS obce Víchová nad Jizerou DVZ Str. 30

31 Parcelní číslo Katastrální území Vlastník Ultrazvukový snímač hladiny 2084 Sdělovací kabel 2084 Sdělovací kabel 2159/7 Víchová nad Jizerou Víchová nad Jizerou Víchová nad Jizerou LV 199, Liberecký kraj, KSSLK LV 199, Liberecký kraj, KSSLK LV 10001, Obec Víchová nad Jizerou Dle 103 zákona č. 183/2006 Sb. (o územním plánování a stavebním řádu - stavební zákon) odst.1 písm. e) nevyžadují stavby a to, nadzemní a podzemní komunikační vedení sítí elektronických komunikací, stavební povolení ani ohlášení. Dle 96 zákona č. 183/2006 Sb. odst.2 písm. a) postačí pro stavební záměry uvedené v 103 zákona č. 183/2006 Sb. územní souhlas. Územní souhlas stavebního úřadu s výše popsanou stavbou zajistí vybraný dodavatel stavby. V Příloze č.3 Vyjádření k existenci sítí hlásný profil Víchová nad Jizerou jsou uvedeny vyjádření o existencích správců inženýrských sítí (ČEZ Distribuce, a.s., ČEZ ICT Services, a.s., Telefónica Czech Republic, a.s., RWE Distribuční služby, s.r.o.). Tyto vyjádření nelze použít pro účely územního řízení, stavebního řízení, či pro jakékoliv jiné řízení před správním orgánem, kde by mohla být stanovena povinnost žadatele předložit vyjádření vlastníka technické infrastruktury ve smyslu ustanovení 161 zákona č. 183/2006 Sb. o územním plánování a stavebním řádu. Souhlasné stanovisko majitele pozemku s p.č. 2159/7 obce Víchová n. J. s instalací a komunikačního vedení, včetně podmínek instalace je uvedeno v Příloze č.2 Souhlasné stanovisko s instalací ultrazvukového snímače Instalace obousměrného komunikačního modulu Obousměrný bezdrátový modul se bude skládat z venkovní vodotěsné rozvodnice a přijímací antény pro pásmo 80MHz. Rozvodnice bude obsahovat řídící a komunikační jednotku, RDST, modul nabíjecího zdroje a záložní akumulátory. Všechny tyto části budou instalovány na sloupu NN s veřejným osvětlením v blízkosti mostní konstrukce 3 až 4 metry. Komponenty obousměrného modulu a připojený ultrazvukový snímač hladiny budou napájeny akumulátorem, který bude umístěn ve skříňce spolu s přijímačem. Akumulátor bude dobíjen ze sítě NN. Obousměrný komunikační modul bude instalovány na sloup NN č.274, který je ve vlastnictví společnosti ČEZ Distribuce, a.s.. Souhlasné stanovisko společnosti ČEZ Distribuce, a.s. s instalací obousměrného komunikačního modulu, včetně podmínek pro připojení k napájecí síti NN je uvedeno v Příloze č.4 Souhlasné stanovisko s instalací obousměrného komunikačního modulu na sloup NN. Rozvodnice modulu bude ke sloupu NN připevněna pomocí dvou přišroubovaných držáků a kovových stahovacích pásek se sponou, která se pomocí upínacích kleští pevně přichytí ke sloupu. Při instalaci přijímací antény je nutné dbát na to, aby anténa byla směřována ke svému vysílači přímo a nebyla schována za sloupem, což by mohlo mít za následek sníženou kvalitu signálu. Připojení modulu k elektrické síti bude realizováno ze stávajícího vedení veřejného osvětlení. Rozvody pro napájení budou provedeny flexibilními kabely 3x1,5mm 2 pro venkovní použití (s ochranou proti UV záření). Ze stávající vedení pro napájení veřejného osvětlení bude napájecí kabel sveden do rozvodné skříň s jističem 6A. Skříňka se uchytí na stožár NN opět kovovými pásky. Ze skříňky se provede propojení s komunikačním modulem pomocí napájecího kabelu 3x1,5mm 2, který se připevní k napájecím svorkám v komunikačním modulu. Souhlasné stanovisko správce VO, obec Víchová n. J., včetně podmínek připojení komunikačního modulu ke stávajícímu napájecímu vedení pro VOj e uvedeno v Příloze č.2 Souhlasné stanovisko s instalací ultrazvukového snímače Obousměrný komunikační modul bude vybaven záložním akumulátorem na dobu 72hod. v případě výpadku napájení, dle nařízení MV /PO Minimální technické parametry ultrazvukového snímače vodní hladiny VIS obce Víchová nad Jizerou DVZ Str. 31

32 galvanicky oddělená výstupní proudová smyčka 4-20mA s a programovatelným releovým spínačem, napájecí napětí 10,5-40V DC, nebo 10,5-28V AC, provozní teplota -30 až +60 C, signalizace stavu ultrazvukové sondy pomocí LED, krytí IP68 měřící rozsah: 0,35-10m chyba měření je menší než 1%. Minimální technické parametry obousměrného bezdrátového hlásiče možnost nastavení jedinečné (individuální) adresy komunikačního modulu, možnost nastavení minimálně 4 adres: jedné individuální, dvou skupinových a jedné generální. komunikační modul musí umožňovat softwarové přeladění kmitočtu v celém pásmu od 66 do 74 MHz, potvrzení Ministerstva vnitra GŘ HZS o zabezpečení systému digitálním komunikačním protokolem a potvrzení obousměrné komunikace akustických jednotek (například potvrzením zkušební instituce HZS ČR Institut ochrany obyvatel Lázně Bohdaneč), diagnostika stavu obousměrného modulu bude zobrazena v ovládací aplikaci obsluze řídící SW aplikace v tomto rozsahu: o dálkově spustitelný test kapacity akumulátoru ze SW aplikace, o dálková kontrola funkčního stavu, o o zobrazení výsledků diagnostického testu v ovládací SW aplikaci, možnost dálkového nezávislého nastavení hlasitosti pro minimálně dva kanály z důvodu optimálního ozvučení daného místa, řízené dobíjení akumulátorů v závislosti na povětrnostních podmínkách resp. okolní teplotě pro zajištění maximální živostnosti akumulátorů (nabíjecí proud akumulátorů musí mít závislost na okolní teplotě a napětí - dle charakteristiky použitého typu akumulátoru), pouze jedna anténu, zajištění plného provozu modulu při vadné nebo vybité baterii pokud bude zachována přítomnost napájení v napájecí síti, zajištění ventilace skříně bezdrátového modulu proti kondenzaci vody uvnitř zařízení např. při rychlé změně venkovních klimatických podmínek (krytí musí být minimálně IP54), vybavení senzorem pro signalizaci otevření modulu například při pokusu o jeho zcizení (tato informace se musí automaticky odeslat radiovým kanálem na ovládací pracoviště s automatickým vyhlášením poplachu na pracovišti, případně i na jeho vzdálených klientech, dále musí být systémem zajištěna konfigurovatelná možnost pro automatické odeslání varovné SMS zprávy odpovědné osobě, upozorňující na vandalismus nebo snahu o zcizení). VIS obce Víchová nad Jizerou DVZ Str. 32

33 A.4.3 Meteostanice RH elektroprojekt s.r.o. Součástí PD je také instalace meteostanice v obci Víchová nad Jizerou. Meteostanice bude umístěná na pozemku místní MŠ na souřadnicích GPS: 50 37'42.682"N, 15 29'19.427"E. Napájecí kabel pro meteostanici bude veden ze stávajícího NN rozvaděče v kotelně objektu MŠ. Situační zákres na snímku z katastrální mapy je vidět na Obr.34. Základní informace o vlastnických poměrech: Parcelní číslo Katastrální území Vlastník Meteostanice 1918/3 Napájecí kabel 1918/3 Napájecí kabel 291 Víchová nad Jizerou Víchová nad Jizerou Víchová nad Jizerou LV 10001, Obec Víchová nad Jizerou LV 10001, Obec Víchová nad Jizerou LV 10001, Obec Víchová nad Jizerou Obr. 34 Zákres situace na snímku z katastrální mapy Meteostanice bude instalovaná na zahradě MŠ, a jelikož se zde pohybují malé děti, bude meteostanice instalovaná na stabilním stojanu, dostatečně ukotveného do travnatého povrchu. Budoucí pozice meteostanice je vidět na Obr.35. Meteostanice bude vybavena snímačem relativní vlhkosti a teploty vzduchu, snímačem rychlosti větru, barometrickým senzorem a vyhřívaným srážkoměrem. Pro přenos naměřených hodnot bude meteostanice vybavena telemetrickým systémem pro dálkový přenos. Tento systém bude zajišťovat přenos naměřených dat s využitím integrovaného GSM modemu prostřednictvím mobilní datové služby sítě GSM/GPRS některého v místě dostupného operátora. Naměřená data budou přenášena na centrální server vybraného výrobce, kde budou data zpracovaná aplikačním SW vybavením. Naměřená data poté budou dostupná v přehledném grafické zpracovaní na webové aplikaci po zadání přihlašovacích údajů. Bude tak možné naměřená data zpřístupnit jak členům krizového štábu obce nebo členům VIS obce Víchová nad Jizerou DVZ Str. 33

34 povodňové komise, ale také třeba občanů obce Víchová n. J. Pro možnost sledování dat z meteostanice bude postačovat pouze PC stanice připojená k datové síti Internet. Přenosem dat na centrální server vybraného výrobce zařízení odpadá obci Víchová n. J. nutnost zakupovat aplikační SW vybavení ke zpracování naměřených dat a správa serveru, kde budou naměřená data uložena. Jediným výdajem obce budou pouze paušální poplatky za SIM kartu a min. poplatek za správu dat na serveru. Obr. 35 Budoucí umístění meteostanice Pro napájení meteostanice bude do místa instalace přiveden samostatně jištěný napájecí kabel. Napájecí kabel bude veden ze stávajícího NN rozvaděče v kotelně MŠ (stavební parcela č. 291, katastrální území Víchová nad Jizerou (781789), vlastníkem parcely je Obec Víchová nad Jizerou). Napájecí kabel bude mít v rozvaděči NN v kotelně samostatné jištění. Z kotelny MŠ bude napájecí kabel veden průrazem obvodové stěny ven a dále bude veden v zemi na pozemku s parcelním číslem 1918/3 (katastrální územ Víchová nad Jizerou (781789), vlastníkem pozemku je Obec Víchová nad Jizerou) do místa instalace meteostanice. Uložení kabelu bude v souladu s požadavky normy ČSN "Prostorové uspořádání sítí technického vybavení" VIS obce Víchová nad Jizerou DVZ Str. 34

35 Obr. 36 Trasa napájecího kabelu pro meteostanici Obr. 37 Stávající NN rozvaděč v kotelně MŠ Dle 103 zákona č. 183/2006 Sb. (o územním plánování a stavebním řádu - stavební zákon) odst.1 písm. e) nevyžadují uvedené stavby stavební povolení ani ohlášení. Dle 96 zákona č. 183/2006 Sb. odst.2 písm. a) postačí pro stavební záměry uvedené v 103 zákona č. 183/2006 Sb. územní souhlas. Územní souhlas stavebního úřadu s výše popsanou stavbou zajistí vybraný dodavatel stavby. V Příloze č.5 Vyjádření k existenci sítí meteostanicel Víchová nad Jizerou jsou uvedeny vyjádření o existencích správců inženýrských sítí (ČEZ Distribuce, a.s., ČEZ ICT Services, a.s., Telefónica Czech Republic, a.s., RWE Distribuční služby, s.r.o.). Tyto vyjádření nelze použít pro účely územního řízení, stavebního řízení, či pro jakékoliv jiné řízení před správním orgánem, kde by mohla být stanovena povinnost žadatele předložit vyjádření vlastníka technické infrastruktury ve smyslu ustanovení 161 zákona č. 183/2006 Sb. o územním plánování a stavebním řádu. Souhlasné stanovisko majitele pozemku s p.č. 1918/3 a objektu stojícím na p.č. 291 obce Víchová n. J. s instalací meteostanice a instalací napájecího vedení, včetně podmínek instalace je uvedeno v Příloze č.6 Souhlasné stanovisko s instalací meteostanice 4 ZÁVĚR Tato technická zpráva doplňuje výkresovou dokumentaci a je její nedílnou součástí. Elektroinstalace rozvodů musí být prováděna pracovníky s předepsanou kvalifikací dle vyhl.č. 50/1978 Sb. Rovněž je nutno postupovat dle pokynů výrobců dodávaných zařízení. Všechny montážní práce musí být provedeny dle platných přepisů a norem ČSN. V době provádění montážních prací je nutno dodržovat všechny předpisy a nařízení bezpečnosti práce. Provádějící organizace je povinna před předáním a uvedením zařízení do provozu zajistit provedení výchozí revize elektroinstalace dle ČSN (Elektrotechnické předpisy. Revize elektrických zařízení z 03/1991 a změn Z1 z 08/1996, Z2, Z3 z 04/2004 a Z4 z ) a ČSN (Elektrické instalace nízkého napětí - Část 6: Revize z ) a zajistit zhotovení PD skutečného provedení elektroinstalace a seznámit uživatele s obsluhou a provozem elektrických zařízení. Projektant si vyhrazuje právo na případné změny projektové dokumentace, které vyplynou ze stavebních změn, interiérových změn, nebo z upřesňujících požadavků investora. Každá změna této projektové dokumentace, musí být samostatně zapracována v dodatku tohoto projektu. VIS obce Víchová nad Jizerou DVZ Str. 35
