1 CADA XS Moderní design profilů a madel. Bezpečnostní kalené ESG sklo. Vysoce kvalitní eloxované hliníkové profily ve stříbrné vysoký lesk a bílé. Komfortní posuvné nebo kyvné dveře. Panty a madla z kvalitní pochromované oceli. Zdvihový mechanismus téměř u všech typů dveří. Sériová výška 2000 mm. Sériové šířky pro všechny běžné vaničky. Dodáváno sériově s povrchovou úpravou CadaClean.

2 Provedení Sériové modely CC 1R/L Strana 310 CC 1GR/L Strana 312 CC PTD Strana 314 CC G2R/L Strana 316 CC E2R/L Strana 322 CC E3R/L Strana 324 CC P55 Strana 328 CC R55 Strana 330 CC TF Strana 332 CC TF Strana 332 CC TFR/L Strana 334 CC DFR/L Strana 336 CC DTR/L Strana 338 CC G3R/L Strana 318 Strana 320 Povrchové úpravy stříbrná vysoký lesk bílá, RAL 9016 S povrchovou úpravou CadaClean Cada XS Skla ESG čiré Ceník ESG Serigrafie CADA XS Kermi sprchové kouty 307

3 Funkční jemnost: zdvihový mechanismus u všech kyvných dveří. Spolehlivé utěsnění zajišťuje vodorovná těsnící lišta s okapničkou. Elegantní madlo nebo pěkná svislá úchytka dle typu sprchového koutu. CADA XS Vaše oblíbené místo v koupelně. Otevřít, zavřít a to vše tak snadno! S Cada XS obdivujete každý den nezaměnitelnou kombinaci elegantního nadčasového designu a vysoké kvality materiálů a jejich zpracování. Díky ergonomickým designovým madlům se stává otvírání a zavírání zábavou. Z optického hlediska boduje také odolné bezpečnostní kalené sklo ESG. Díky sériově dodávané povrchové úpravě skla CadaClean usnadňující čištění zůstává zářivost skla dlouho zachována. Zvolte si jednoduše z mnoha dodávaných variant ideální řešení pro vaší koupelnu! Vaše nová sprchová zástěna se dodává ve standardní výšce 2000 mm. 308 Kermi sprchové kouty Ceník

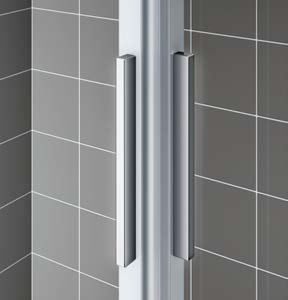

4 Optimální těsnost každého provedení díky individuálním profilům, magnetickým a těsnícím lištám. Hladké, snadno čistitelné a stabilní profily. Speciální stabilizátor se postará o optimální jistotu. Kyvné dveře je možno namontovat bez nebo pro zlepšení těsnosti s nízkou prahovou lištou. Čistá řešení pro komfortní a pohodlnou údržbu. Skvělé úchytky přesvědčí na pohled i na dotek.

5 CADA XS Kyvné 1-křídlé dveře ZPŮSOBY MONTÁŽE Nika CC 1L CC 1R Roh: CC 1R/L a (strana 320) CC 1L CC 1R U-Kabina: CC 1R/L a a (strana 320) a 2x ZDSS VSS CC120 (strana 340) CC 1L CC 1R POPIS VÝROBKU K montáži do niky a pro kombinaci s boční stěnou. Částečně rámové provedení dveří, otvíravé dovnitř i ven. S horní příčnou vzpěrou. Lze instalovat bez příčné vzpěry. Při instalaci bez horní příčné vzpěry s je nutno dokoupit Cada XS-stabilizátor ZDSS VSS CC120 viz strana 340. Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Profil s integrovaným zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a magnetické lišty a vodorovné těsnění s okapničkou. S prahovou lištou (výška 6 mm), nebo jako bezbariérové provedení bez prahové lišty, viz strana 6-7. Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 310 Kermi sprchové kouty Ceník

6 CC 1R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu bílá = 2 v nice s s Při objednávce vždy uveďte: CC 1R = kyvné dveře / panty vpravo CC 1L = kyvné dveře / panty vlevo ESG Serigrafie Cada XS s CadaClean = V CC 1R/L PK 8190,- CC 1R/L VPK 10920,- CC 1R/L VVK 11983, CC 1R/L PK 8190,- CC 1R/L VPK 10920,- CC 1R/L VVK 11983, CC 1R/L PK 8295,- CC 1R/L VPK 11130,- CC 1R/L VVK 12193, CC 1R/L PK 8295,- CC 1R/L VPK 11130,- CC 1R/L VVK 12193, CC 1R/L PK 8925,- CC 1R/L VPK 11550,- CC 1R/L VVK 12613, CC 1R/L PK 9135,- CC 1R/L VPK 11760,- CC 1R/L VVK 12823, CC 1R/L PK 9450,- CC 1R/L VPK 11970,- CC 1R/L VVK 13033,- Ceník Kermi sprchové kouty 311

7 CADA XS 1-křídlé kyvné dveře s pevným polem ZPŮSOBY MONTÁŽE Nika CC 1GL CC 1GR Roh: CC 1GR/L a (strana 320) CC 1GL CC 1GR U-Kabina: CC 1GR/L a a (strana 320) a 2x ZDSS VSS CC120 (strana 340) CC 1GL CC 1GR POPIS VÝROBKU K montáži do niky a pro kombinaci s boční stěnou. Částečně rámové dveře otvíravé dovnitř i ven, s pevným polem. S horní příčnou vzpěrou a volitelně s Cada XSstabilizátorem. Lze instalovat bez příčné vzpěry. Při instalaci bez horní příčné vzpěry s je nutno dokoupit Cada XS-stabilizátor ZDSS VSS CC120 viz strana 340. Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Profil s integrovaným zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a magnetické lišty a vodorovné těsnění s okapničkou. S prahovou lištou (výška 6 mm), nebo jako bezbariérové provedení bez prahové lišty, viz strana 6-7. Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 20 Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 312 Kermi sprchové kouty Ceník

8 CC 1GR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu Šířka pevného s pole bílá = 2 * včetně stabilizátoru v nice s Při objednávce vždy uveďte: CC 1GR = kyvné dveře / panty vpravo CC 1GL = kyvné dveře / panty vlevo ESG Serigrafie Cada XS s CadaClean = V CC 1GR/L PK 11235,- CC 1GR/L VPK 15015,- CC 1GR/L VVK 16078, * CC 1GR/L PK 12075,- CC 1GR/L VPK 15540,- CC 1GR/L VVK 16603, * CC 1GR/L PK 12810,- CC 1GR/L VPK 16170,- CC 1GR/L VVK 17233, * CC 1GR/L PK 12810,- CC 1GR/L VPK 16170,- CC 1GR/L VVK 17233,- Ceník Kermi sprchové kouty 313

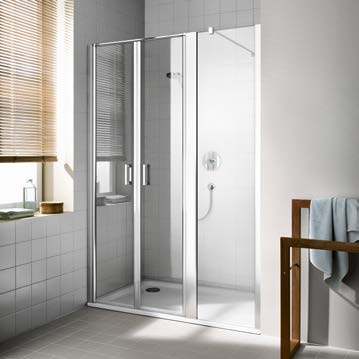

9 CADA XS Kyvné dveře ZPŮSOBY MONTÁŽE Nika CC PTD Roh: CC PTD a (strana 320) CC PTD CC PTD U-Kabina: CC PTD a a (strana 320) a 2x ZDSS VSS CC120 (strana 340) CC PTD POPIS VÝROBKU K montáži do niky a pro kombinaci s boční stěnou. Částečně rámové dvoukřídlé dveře, otvíravé dovnitř i ven. S horní příčnou vzpěrou. Lze instalovat bez příčné vzpěry. Při instalaci bez horní příčné vzpěry je nutno dokoupit Cada XS-stabilizátor ZDSS VSS CC120 viz strana 340. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Otočné profily se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a magnetické lišty a vodorovné těsnění s okapničkou. S prahovou lištou (výška 6 mm), nebo jako bezbariérové provedení bez prahové lišty, viz strana 6-7. Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 314 Kermi sprchové kouty Ceník

10 CC PTD Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Výška sprchového koutu Hrana vaničky nebo podlahy v nice s Nastavitelná šířka s Šířka vstupu bílá = 2 ESG Serigrafie Cada XS s CadaClean = V CC PTD PK 7455,- CC PTD VPK 10080,- CC PTD VVK 11143, CC PTD PK 7980,- CC PTD VPK 10710,- CC PTD VVK 11773, CC PTD PK 8715,- CC PTD VPK 11340,- CC PTD VVK 12403, CC PTD PK 8715,- CC PTD VPK 11340,- CC PTD VVK 12403, CC PTD PK 9345,- CC PTD VPK 11970,- CC PTD VVK 13033, CC PTD PK 9555,- CC PTD VPK 12075,- CC PTD VVK 13138, CC PTD PK 9660,- CC PTD VPK 12180,- CC PTD VVK 13243,- Ceník Kermi sprchové kouty 315

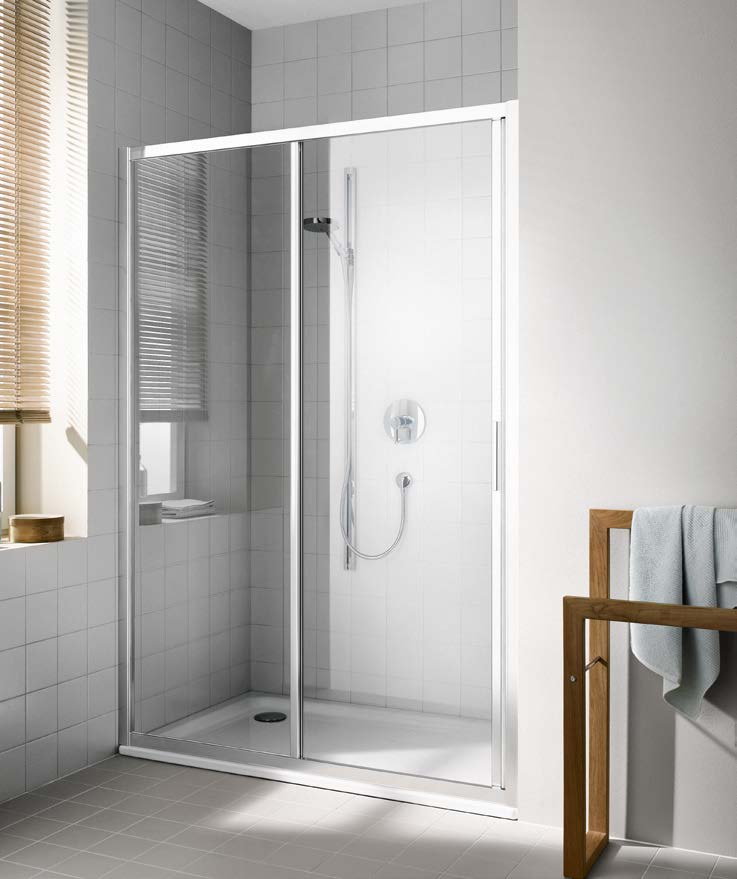

11 CADA XS 2-dílné posuvné dveře s pevným polem ZPŮSOBY MONTÁŽE Nika CC G2L CC G2R Roh: CC G2R/L a (strana 320) CC G2L CC G2R U-Kabina: CC G2R/L a a (strana 320) a ZDSS VSS CC120 (strana 340) CC G2L CC G2R POPIS VÝROBKU K montáži do niky a pro kombinaci s boční stěnou. Částečně rámové posuvné dveře s pevným polem. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. U provedení v bílé barvě - madla v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. Kvalitní ložiskové pojezdy. Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. S prahem (výška 42 mm), viz strana 6-7. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 15 Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 316 Kermi sprchové kouty Ceník

12 CC G2R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu bílá = 2 v nice s s Při objednávce vždy uveďte: CC G2R = pevné pole vpravo CC G2L = pevné pole vlevo ESG Serigrafie Cada XS s CadaClean = V CC G2R/L PK 10395,- CC G2R/L VPK 12075,- CC G2R/L VVK 13138, CC G2R/L PK 10710,- CC G2R/L VPK 12390,- CC G2R/L VVK 13453, CC G2R/L PK 10710,- CC G2R/L VPK 12390,- CC G2R/L VVK 13453, CC G2R/L PK 10920,- CC G2R/L VPK 12705,- CC G2R/L VVK 13768, CC G2R/L PK 11235,- CC G2R/L VPK 13020,- CC G2R/L VVK 14083,- Ceník Kermi sprchové kouty 317

13 CADA XS 3-dílné posuvné dveře s pevným polem ZPŮSOBY MONTÁŽE Nika CC G3L CC G3R Roh: CC G3R/L a (strana 320) CC G3L CC G3R U-Kabina: CC G3R/L a a (strana 320) a ZDSS VSS CC120 (strana 340) CC G3L CC G3R POPIS VÝROBKU K montáži do niky a pro kombinaci s boční stěnou. Částečně rámové dveře se dvěma posuvnými segmenty a jedním pevným polem, otvírání pouze na jednu stranu. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. U provedení v bílé barvě - madla v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. Kvalitní ložiskové pojezdy Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. S prahem (výška 42 mm), viz strana 6-7. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 15 Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 318 Kermi sprchové kouty Ceník

14 CC G3R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu bílá = 2 v nice s s Při objednávce vždy uveďte: CC G3R = pevné pole vpravo CC G3L = pevné pole vlevo ESG Serigrafie Cada XS s CadaClean = V CC G3R/L PK 9345,- CC G3R/L VPK 10920,- CC G3R/L VVK 11983, CC G3R/L PK 9345,- CC G3R/L VPK 10920,- CC G3R/L VVK 11983, CC G3R/L PK 9555,- CC G3R/L VPK 11130,- CC G3R/L VVK 12193, CC G3R/L PK 9870,- CC G3R/L VPK 11550,- CC G3R/L VVK 12613, CC G3R/L PK 10185,- CC G3R/L VPK 11970,- CC G3R/L VVK 13033, CC G3R/L PK 10920,- CC G3R/L VPK 12810,- CC G3R/L VVK 13873,- Ceník Kermi sprchové kouty 319

15 CADA XS Boční stěna ZPŮSOBY MONTÁŽE Roh U-Kabina: a ZDSS VSS CC120 (strana 340) POPIS VÝROBKU MONTÁŽ Pro rohovou instalaci popř. pro U-kabinu se všemi Cada XS dveřmi. Nebo pro montáž v rovině se všemi typy Cada XS dveří. Částečně rámová boční stěna. Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily. Nastavitelná šířka v každém profilu 25 mm. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 320 Kermi sprchové kouty Ceník

16 Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Při montáži s dveřmi v rovině je nutný kombinační profil ZDKP KTF CC...K a stabilizátor ZDSS VSS CC120.K, příslušenství strana 340. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Hrana vaničky nebo podlahy Nastavitelná šířka Šířka boční stěny v rovině s dveřmi bílá = 2 bez DPH bez DPH Boční stěnu lze instalovat jako levou i pravou. ESG Serigrafie Cada XS s CadaClean = V bez DPH Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří Nastavitelná šířka dveří PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985,- nedodává se PK 4095, VPK 5985, VVK 7048, PK 4095, VPK 6300, VVK 7363, PK 4620, VPK 6615, VVK 7678, PK 4620, VPK 6615, VVK 7678, PK 4830, VPK 6930, VVK 7993, PK 5145, VPK 7035, VVK 8098, PK 5460, VPK 7140, VVK 8203, PK 5460, VPK 7140, VVK 8203,- Boční stěna v rovině a ZDKP KTF CC 200.K a ZDSS VSS CC120.K (strana 340) Ceník Kermi sprchové kouty 321

17 CADA XS Rohový vstup 2-dílný (posuvné dveře) - cena za polovinu sprchového koutu. ZPŮSOBY MONTÁŽE Roh: CC E2R a CC E2L CC E2L CC E2R U-Kabina: CC E2R a CC E2L a (strana 320) a ZDSS VSS CC120 (strana 340) CC E2L CC E2R CC E2L CC E2R POPIS VÝROBKU Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu CC E2R a levého polovičního dílu CC E2L. Je možné kombinovat poloviční díly různých rozměrů. Částečně rámový rohový vstup se dvěma posuvnými křídly a dvěma pevnými poli. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry v chromu. Nastavitelná šířka ve stěnovém profilu 25 mm. Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. Kvalitní ložiskové pojezdy Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. S prahem (výška 42 mm), viz strana 6-7. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 15 Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 322 Kermi sprchové kouty Ceník

18 CC E2R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana Cena kompletního sprchového koutu je součtem ceny pravého (CC E2R) a levého (CC E2L) polovičního dílu. Hrana vaničky nebo podlahy Nastavitelná šířka Diagonální šířka vstupu 2 polovičních dílů bílá = 2 za poloviční díl za poloviční díl Při objednávce vždy uveďte: CC E2R = pravý poloviční díl CC E2L = levý poloviční díl ESG Serigrafie Cada XS s CadaClean = V za poloviční díl CC E2R PK 4515,- CC E2R VPK 7665,- CC E2R VVK 8728, CC E2L PK 4515,- CC E2L VPK 7665,- CC E2L VVK 8728, CC E2R PK 4830,- CC E2R VPK 7875,- CC E2R VVK 8938, CC E2L PK 4830,- CC E2L VPK 7875,- CC E2L VVK 8938, CC E2R PK 5250,- CC E2R VPK 8085,- CC E2R VVK 9148, CC E2L PK 5250,- CC E2L VPK 8085,- CC E2L VVK 9148, CC E2R PK 5460,- CC E2R VPK 8295,- CC E2R VVK 9358, CC E2L PK 5460,- CC E2L VPK 8295,- CC E2L VVK 9358, CC E2R PK 5670,- CC E2R VPK 8610,- CC E2R VVK 9673, CC E2L PK 5670,- CC E2L VPK 8610,- CC E2L VVK 9673, CC E2R PK 5880,- CC E2R VPK 8820,- CC E2R VVK 9883, CC E2L PK 5880,- CC E2L VPK 8820,- CC E2L VVK 9883,- Ceník Kermi sprchové kouty 323

19 CADA XS Rohový vstup 3-dílný (posuvné dveře) - cena za polovinu sprchového koutu. ZPŮSOBY MONTÁŽE Roh: CC E3R a CC E3L CC E3L CC E3R U-Kabina: CC E3R a CC E3L a (strana 320) a ZDSS VSS CC120 (strana 340) CC E3L CC E3R CC E3L CC E3R POPIS VÝROBKU Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu CC E3R a levého polovičního dílu CC E3L. Je možné kombinovat poloviční díly různých rozměrů. Částečně rámový rohový vstup se dvěma posuvnými křídly a dvěma pevnými poli. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry v chromu. Nastavitelná šířka ve stěnovém profilu 25 mm. Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. Kvalitní ložiskové pojezdy Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. S prahem (výška 42 mm), viz strana 6-7. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 15 Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 324 Kermi sprchové kouty Ceník

20 CC E3R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana Cena kompletního sprchového koutu je součtem ceny pravého (CC E3R) a levého (CC E3L) polovičního dílu. Hrana vaničky nebo podlahy Nastavitelná šířka Diagonální šířka vstupu 2 polovičních dílů bílá = 2 za poloviční díl za poloviční díl Při objednávce vždy uveďte: CC E3R = pravý poloviční díl CC E3L = levý poloviční díl ESG Serigrafie Cada XS s CadaClean = V za poloviční díl CC E3R PK 8200,- CC E3R VPK 9400,- CC E3R VVK 10463,- CC E3L PK 8200,- CC E3L VPK 9400,- CC E3L VVK 10463, CC E3R PK 8600,- CC E3R VPK 9600,- CC E3R VVK 10663,- CC E3L PK 8600,- CC E3L VPK 9600,- CC E3L VVK 10663, CC E3R PK 8600,- CC E3R VPK 9600,- CC E3R VVK 10663,- CC E3L PK 8600,- CC E3L VPK 9600,- CC E3L VVK 10663, CC E3R PK 8800,- CC E3R VPK 10000,- CC E3R VVK 11063,- CC E3L PK 8800,- CC E3L VPK 10000,- CC E3L VVK 11063, CC E3R PK 9200,- CC E3R VPK 10400,- CC E3R VVK 11463,- CC E3L PK 9200,- CC E3L VPK 10400,- CC E3L VVK 11463, CC E3R PK 9600,- CC E3R VPK 10800,- CC E3R VVK 11863,- CC E3L PK 9600,- CC E3L VPK 10800,- CC E3L VVK 11863,- Ceník Kermi sprchové kouty 325

21 CADA XS Přiřazení vaničky ke čtvrtkruhovému sprchovému koutu Dle typu vaničky a stavební situace pasuje sprchový kout na vaničku s odchylkou 0-5 mm * 5-10 mm. symetrické symetrické symetrické Výrobce Model Rádius CC P55 CC R55 Výrobce Model Rádius CC P55 CC R55 Výrobce Model Rádius CC P55 CC R55 Acomo Tondo ST 855 R550 CC P CC R Tondo ST 955 R550 CC P CC R Tondo ST 955 R550 CC P CC R Tondo ST 1055 R550 CC P CC R Allia Prima 80 R550 CC P CC R Amalfi 90 R550 CC P CC R Bastia 90 R550 CC P CC R Latitude 90 R550 CC P CC R Manhattan 90 R550 CC P CC R Prima 90 R550 CC P CC R Amalfi 100 R550 CC P CC R Prima 100x100 R550 CC P CC R Alstone Eurolux 900 R545 CC P CC R Alterna Concerto Papillo Plentude 800 R550 CC P CC R Concerto Papillo Plentude 900 R550 CC P CC R Aquarine Foria 1/4 de Cercle 90 R550 CC P CC R Foria 1/4 de Cercle 90 R550 CC P CC R Foria 1/4 de Cercle 90 R562* CC P CC R Dasia 1/4 de Cercle 100 R550 CC P CC R Foria 1/4 de Cercle 100 R550 CC P CC R Kalista 1/4 de Cercle 100 R550 CC P CC R Artweger Jasmin 90 R550 CC P CC R Susanne 90x90 VK R550 CC P CC R Jasmin 100 R550 CC P CC R Susanne 100x100 VK R550 CC P CC R Banacril Corner 80 Estrella R550 CC P CC R Bavaria (GC) Corner 80 Plus R550 CC P CC R Mystic Corner 80x80 R550 CC P CC R Corner 90 Estrella R550 CC P CC R Corner 90 Plus R550 CC P CC R Mystic Corner 90x90 R550 CC P CC R *Swing 90x90 R560* CC P CC R EF Viertelkreis extraflach R550 CC P CC R SF Viertelkreis superflach R550 CC P CC R Viertelkreis R550 CC P CC R EF Viertelkreis extraflach R550 CC P CC R Best Line BLK VQ 80 R550 CC P CC R BLK VQ 90 R550 CC P CC R BLK VQ 100 R550 CC P CC R Blank *Carlo 90 R560* CC P CC R Breuer Noa Typ x800 R550 CC P CC R Noa Typ x900 R550 CC P CC R Noa Typ x900 R550 CC P CC R Noa Typ x1000 R550 CC P CC R Noa Typ x1000 R550 CC P CC R Brossette Nabis 90x90 R550 R550 CC P CC R Cesana Spa Round 242 R550 CC P CC R Round 243 R550 CC P CC R Round 235 R550 CC P CC R Round 245 R550 CC P CC R Coers DEF89RS R550 CC P CC R DEF90R R550 CC P CC R DEF90RS R550 CC P CC R DEF100R R550 CC P CC R DEF100RS R550 CC P CC R Comforsan Comforsan 900x900 VK R550 CC P CC R Delphis Pure 4195 R550 CC P CC R Basic 2678, R550 CC P CC R Basic 2680 R550 CC P CC R Fresh 6230 R550 CC P CC R Pure 4196 R550 CC P CC R Pure 6520 R550 CC P CC R Fresh 6231 R550 CC P CC R Pure 4197 R550 CC P CC R Pure 6521 R550 CC P CC R Dolomite Surf 4695 R550 CC P CC R Surf J0883 R550 CC P CC R Surf 4698 R550 CC P CC R Surf J0877 R550 CC P CC R Surf J3390 R550 CC P CC R Domovari D852/90 R550 CC P CC R D852/100 R550 CC P CC R Duka Ronda P 821 R550 CC P CC R Ronda 900 R550 CC P CC R Ronda P 921 R550 CC P CC R Duravit Starck Slimline R550 CC P CC R Starck Slimline R550 CC P CC R Duscholux Free Base Round 90 R550 CC P CC R Malaga Round Trend 771 R550 CC P CC R Free Base Round 100 R550 CC P CC R Malaga Round Trend 775 R550 CC P CC R Eisl *Malta 80 R570* CC P CC R Liberty 90 R550 CC P CC R VK PL90EP R550 CC P CC R *Malta 90 R570* CC P CC R EURO-PA Perfectly Flach N 800 R550 CC P CC R EURO-PA Perfectly Tief N 800 R550 CC P CC R Perfectly 900 superflach R550 CC P CC R Perfectly Flach N 900 R550 CC P CC R Perfectly Tief N 900 R550 CC P CC R Perfectly 1000 superflach R550 CC P CC R Perfectly Flach N 1000 R550 CC P CC R FAP Velden R550 CC P CC R Ischl-Flach 90 R550 CC P CC R els R550 CC P CC R els-flach 90 R550 CC P CC R Ischl-Flach 100 R550 CC P CC R Melk 550-Flach 100 R550 CC P CC R els 100 R550 CC P CC R els-flach 100 R550 CC P CC R Fröhlich Grado R550 CC P CC R Laura R550 CC P CC R Tivoli R550 CC P CC R Galassia Venus 80 R550 CC P CC R Venus 90 R550 CC P CC R Angolare 100 R550 CC P CC R Galatea *Lauchhammer S311 R530* CC P CC R *Lauchhammer S352 R550 CC P CC R Lauchhammer S314 R550 CC P CC R Lauchhammer S353 R550 CC P CC R Lauchhammer S373 R550 CC P CC R Lauchhammer S375 R550 CC P CC R Lauchhammer SL Selection SL D 900 R R550 CC P CC R Mediterano Rondo Ellipse 900 R550 CC P CC R ZEN Ogawa 5 R550 CC P CC R Lauchhammer S354 R550 CC P CC R Lauchhammer S374 R550 CC P CC R Lauchhammer SL Selection SL D R550 CC P CC R R Mediterano Rondo Ellipse 1000 R550 CC P CC R ZEN Ogawa 6 R550 CC P CC R GC (Hoesch) Cosima 90 R550 CC P CC R Cosima 100 R550 CC P CC R GC (V&B) Derby Top 90x90 R550 CC P CC R Derby Top 100x100 R550 CC P CC R Gelco Viva 80 R550 CC P CC R Viva 90, Beta R550 CC P CC R Viva 100 R550 CC P CC R GKI Sanitär UNO D Viertelkreis 900 R550 CC P CC R UNO D Viertelkreis 1000 R550 CC P CC R Glamü *Balea R560* CC P CC R *Dasia R560* CC P CC R Dasia 1000 R550 CC P CC R GSH Sanibel 1001 R550 CC P CC R GSI Piatto Doccia 80x80 R550 CC P CC R Piatto Doccia 90x90 R550 CC P CC R Hoesch *Armada 800 superflach R530* CC P CC R *Armada 900 superflach R530* CC P CC R Armada 900 ultraflach R550 CC P CC R *Armada 1000 superflach R530* CC P CC R Armada 1000 ultraflach R550 CC P CC R HSK Super-Flach R550 CC P CC R Super-Flach bodeneinbau R550 CC P CC R Čtvrtkruh R550 CC P CC R Super-Flach R550 CC P CC R Super-Flach R550 CC P CC R Super-Flach bodeneinbau R550 CC P CC R Čtvrtkruh R550 CC P CC R Super-Flach R550 CC P CC R Super-Flach R550 CC P CC R Super-Flach bodeneinbau R550 CC P CC R Čtvrtkruh R550 CC P CC R Hüppe Novano R550 CC P CC R Novano R550 CC P CC R Ideal Standard Hotline K277501/K R550 CC P CC R Surf SVC R550 CC P CC R Twist T2006 R550 CC P CC R Ultra Flat K1939 R550 CC P CC R ashpoint K5223 R550 CC P CC R Aqua K6226 R550 CC P CC R Connect-Playa T2708 R550 CC P CC R Hotline K277601/ R550 CC P CC R Surf SVC R550 CC P CC R Twist T2005 R550 CC P CC R Ultra Flat K1622 R550 CC P CC R Ultra Flat K5176 R550 CC P CC R ashpoint K5224 R550 CC P CC R Aqua K6070 R550 CC P CC R Connect-Playa T2709 R550 CC P CC R Hotline K R550 CC P CC R Top S Plus K6252 R550 CC P CC R Ultra Flat K1623 R550 CC P CC R Ultra Flat K5177 R550 CC P CC R Ideal Standard ashpoint K5225 R550 CC P CC R Inda BP4320 R550 CC P CC R BP4330 R550 CC P CC R Intek Lavada 900 R550 CC P CC R ISG Concept 100 R550 CC P CC R Concept 200 R550 CC P CC R Optima S 800 R550 CC P CC R Concept 100 R550 CC P CC R Concept 200 R550 CC P CC R Optima S 900 R550 CC P CC R Concept 200 R550 CC P CC R Optima S 1000 R550 CC P CC R Jacob Delafon Flight E62443 R550 CC P CC R Kyreo EN106 R550 CC P CC R Kyreo EN136 R550 CC P CC R Flight E62444 R550 CC P CC R Kyreo EN107 R550 CC P CC R Odeon Up N124K R550 CC P CC R Flight E62480 R550 CC P CC R Odeon Up N123K R550 CC P CC R Just Trays Quadrant 80 R550 CC P CC R Quadrant 90 R550 CC P CC R Kabi Iwon plus 800 R550 CC P CC R Michel 800 R550 CC P CC R Vivien 800 R550 CC P CC R Iwon plus 900 R550 CC P CC R Michel 900 R550 CC P CC R Vivien 900 R550 CC P CC R Kaldewei *Fontana 567,594,583,584 R520* CC P CC R *Fontana 568,564,586,585 R520* CC P CC R *Rondana 90 R520* CC P CC R Arrondo 870,871,880 R550 CC P CC R *Fontana 569,565,587,589 R520* CC P CC R Arrondo 872,873,881 R550 CC P CC R Keramag Felino 800x800 R550 CC P CC R Renova Nr. 1, 6cm flach R550 CC P CC R Vitelle 800x800 R550 CC P CC R icon 900x900 R550 CC P CC R Preciosa 900x900 R550 CC P CC R Renova Nr. 1, 6cm flach R550 CC P CC R Vitelle 900x900 R550 CC P CC R Felino 905x905 R550 CC P CC R Caluna 100 R550 CC P CC R Felino 1000x1000 R550 CC P CC R icon 1000x1000 R550 CC P CC R Preciosa 1000x1000 R550 CC P CC R Primera 100 R550 CC P CC R Vitelle 1000x1000 R550 CC P CC R Kerasan R550 CC P CC R Kohler *Odela 90 R525* CC P CC R Kolo Akcent 90 R550 CC P CC R Atol 90 R550 CC P CC R Gleboki 90 R550 CC P CC R KOTO simplo 90x90 R550 CC P CC R Standard 90 R550 CC P CC R Kolpa GreenLine Blues/Ory/Bolero 80 R550 CC P CC R GreenLine Dixie 80 R550 CC P CC R GreenLine Pony/Twist 80 R550 CC P CC R QuatLine Ocean 80 R550 CC P CC R GreenLine Bebop 90 R550 CC P CC R GreenLine Blues/Ory/Bolero 90 R550 CC P CC R GreenLine Dixie 90 R550 CC P CC R GreenLine Moto/Solo/Arco/Pony/ R550 CC P CC R Twist 90 GreenLine Shag 90 R550 CC P CC R QuatLine Ocean 90 R550 CC P CC R GreenLine Blues 100 R550 CC P CC R GreenLine Shag 100 R550 CC P CC R GreenLine Solo 100 R550 CC P CC R Koralle Clarissa Plus 80/4 R550 CC P CC R Normaline ED 80 R550 CC P CC R T200 80/4 R550 CC P CC R T500 80/4 R550 CC P CC R Clarissa Plus 90/4 R550 CC P CC R Normaline ED 90 R550 CC P CC R T200 90/4 R550 CC P CC R T500 90/4 R550 CC P CC R T900 90/4 R550 CC P CC R Terra 90/4 R550 CC P CC R Clarissa Plus 100/4 R550 CC P CC R T /4 R550 CC P CC R T /4 R550 CC P CC R T /4 R550 CC P CC R Terra 100/4 R550 CC P CC R Laufen Duschwanne VK R550 CC P CC R Duschwanne VK R550 CC P CC R Duschwanne VK Merano R550 CC P CC R Kermi sprchové kouty Ceník

22 CADA XS Přiřazení vaničky ke čtvrtkruhovému sprchovému koutu Dle typu vaničky a stavební situace pasuje sprchový kout na vaničku s odchylkou 0-5 mm * 5-10 mm. symetrické symetrické symetrické Výrobce Model Rádius CC P55 CC R55 Výrobce Model Rádius CC P55 CC R55 Výrobce Model Rádius CC P55 CC R55 Ceník Laufen Duschwanne VK R550 CC P CC R Duschwanne VK R550 CC P CC R Leda (Koralle) Pacifique 800x800 R550 CC P CC R Bora L12BOQ090 R550 CC P CC R Diana 90 R550 CC P CC R Pacifique 900x900 R550 CC P CC R Ronda 90 R550 CC P CC R Terra 90/4 R550 CC P CC R Bora L12BOQ100 R550 CC P CC R Pacifique 1000x1000 R550 CC P CC R Terra 100/4 R550 CC P CC R M.I.E. *Ammersee 80 R520* CC P CC R *Ammersee 100 R530* CC P CC R Mauersberger Aphylla 90 R550 CC P CC R Badt- echnik Aphylla 100 R550 CC P CC R Mondial R550 / 90 R550 CC P CC R Mont Sano Bremen 80 R550 CC P CC R Hooge 80 R550 CC P CC R Kiel 80 R550 CC P CC R Bremen 90 R550 CC P CC R Hooge 90 R550 CC P CC R Kiel 90 R550 CC P CC R Hooge 100 R550 CC P CC R Neomediam Ravel 800 R550 CC P CC R Bossa Nova R550 CC P CC R Ravel 900 R550 CC P CC R Ravel 1000 R550 CC P CC R Novellini Victory A80 / B80 R550 CC P CC R Cup 1 R550 CC P CC R Cup 2 R550 CC P CC R Victory A90 / B90 R550 CC P CC R Victory A100 / B100 R550 CC P CC R ÖAG Classic 900x900 CCRBT90F R550 CC P CC R Collection Acryl 900x900 CCORBT90 R550 CC P CC R Star 900x900 CSARBT90 R550 CC P CC R Star 900x900 CSARBTF90 R550 CC P CC R Classic 1000x1000 CCRBT100F R550 CC P CC R Collection Acryl 1000x1000 R550 CC P CC R CCORBT100 Ottofond Denia 80 R550 CC P CC R Kos 80 R550 CC P CC R Kraton 80 R550 CC P CC R Kos 90 R550 CC P CC R Kraton 90 R550 CC P CC R Belize 900 R550 CC P CC R Denia 90 R550 CC P CC R Java 90 R550 CC P CC R Maui 90/4 R550 CC P CC R Belize 1000 R550 CC P CC R Kraton 100 R550 CC P CC R Maui 100/4 R550 CC P CC R Plieger Liberty Corner 90 R550 CC P CC R Liberty Corner 100 R550 CC P CC R Polypex Abano R550 CC P CC R Harmonie 90 R550 CC P CC R Lagune 90 R550 CC P CC R Objekt 90 R550 CC P CC R Rondo 90 R550 CC P CC R Lagune 100 R550 CC P CC R Rondo 100 R550 CC P CC R Verona 100 R550 CC P CC R Polysan Sonata 80 R55 R550 CC P CC R Sonata 90 R55 R550 CC P CC R Sonata 100 R55 R550 CC P CC R Pool-Spa Bretania 90 R550 CC P CC R Castylia 90 R550 CC P CC R Germina 90 R550 CC P CC R Monaco 90 R550 CC P CC R Venecja 90 R550 CC P CC R Porcher Anglia P3786 R550 CC P CC R Anglia P3787 R550 CC P CC R Anglia P3784 R550 CC P CC R Anglia P3785 R550 CC P CC R Vela J4307 R550 CC P CC R Poresta Loft 900 R550 CC P CC R Poresta Luna 90 R550 CC P CC R Poresta Luna 100 R545 CC P CC R Prima (GC) 90 EF Viertelkreis extraflach R550 CC P CC R SF Viertelkreis superflach R550 CC P CC R Viertelkreis R550 CC P CC R EF Viertelkreis extraflach R550 CC P CC R Prisma Neptun PRINRD90N/PRINRD90FN R550 CC P CC R (SHT) PRIARD90 R550 CC P CC R Venus PRIVRD90N R550 CC P CC R Neptun PRINRD100FN R550 CC P CC R PRIARD100 R550 CC P CC R Venus PRIVRD100N R550 CC P CC R R+F Europa K8094 R550 CC P CC R Optiset K2600 R550 CC P CC R Europa K8095 R550 CC P CC R MyStyle 900 R550 CC P CC R Optiset K2601 R550 CC P CC R MyStyle 1000 R550 CC P CC R Optiset K2602 R550 CC P CC R Reisser Adria AH 601/99 R550 CC P CC R Florida K2571 R550 CC P CC R Golf 90x90/AH941/99 R550 CC P CC R Adria AH 601/11 R550 CC P CC R Florida K2570 R550 CC P CC R Golf 100x100/AH941/11 R550 CC P CC R Repabad Bologna 90/4 R550 CC P CC R Florenz S 90 R550 CC P CC R Udine S 90 R550 CC P CC R Vaduz 90 R550 CC P CC R Bologna 100/4 R550 CC P CC R Udine S 100 R550 CC P CC R Udine S 100 OE R550 CC P CC R Vaduz 100 R550 CC P CC R Riho 278 (DA 86), 279 (DA 87) R550 CC P CC R Kolping 80 (DB 10) R550 CC P CC R (DA 19), 207 (DA 21) R550 CC P CC R (DA 20), 209 (DA 18) R550 CC P CC R (DA 88), 281 (DA 89) R550 CC P CC R Kolping 90 (DB 14) R550 CC P CC R (DA 92), 285 (DA 93) R550 CC P CC R Kolping 100 (DB 18) R550 CC P CC R Roltechnik Tahiti 800 R550 CC P CC R Bajkal 900 R550 CC P CC R Hawaii 900 R550 CC P CC R Tahiti 900 R550 CC P CC R Roth *Tundra 80 R525* CC P CC R PCT SELLES 4214 R550 CC P CC R Saxo 80 R550 CC P CC R *Tundra 90 R535* CC P CC R PCT SELLES 4224 R550 CC P CC R PCT SELLES 4303/4304 R550 CC P CC R PCT SELLES 9541 R550 CC P CC R *Regona B 90 R560* CC P CC R *PCT SELLES 4103 R570* CC P CC R PCT SELLES 4243 R550 CC P CC R RVG Roma 80 R550 CC P CC R Roma 90 R550 CC P CC R Samo Round D2013 R550 CC P CC R Round D2080 R550 CC P CC R *Round D2090 R535* CC P CC R *Round D2012 R541* CC P CC R *Round D2100 R541* CC P CC R Sanibel Sanibel 3001 V80x80 R550 CC P CC R Sanibel 3001 V90x90 R550 CC P CC R Sanibel 1001 extraflach V100x100 R550 CC P CC R Sanibel 3001 V100x100 R550 CC P CC R Sanitär- Larimar 800 VK R550 CC P CC R Heinze Larimar 900 VK R550 CC P CC R Larimar 1000 VK R550 CC P CC R Sanitär- Diana Life2 900 R550 CC P CC R Union Diana Plus 900 R550 CC P CC R Diana Life R550 CC P CC R Diana Plus 1000 R550 CC P CC R Sanitop Atoll 80 R550 CC P CC R Kreta 80 R550 CC P CC R Atoll 90 R550 CC P CC R Kreta 90 R550 CC P CC R Samantha 90/R550 R550 CC P CC R Sanplast *BP/EX 80x80 R530* CC P CC R BP/EXa 80x80 R550 CC P CC R BP-AVII/EX 80x80 R550 CC P CC R OV-BP/EKO 80x80 R550 CC P CC R OV-BP/Plus 80x80 R550 CC P CC R *BP/EX 90x90 R530* CC P CC R BP/EXa 90x90 R550 CC P CC R BP-AVII/EX 90x90 R550 CC P CC R OV-BP/EKO 90x90 R550 CC P CC R OV-BP/Plus 90x90 R550 CC P CC R *BP/EX 100x100 R530* CC P CC R BP/EXa 100x100 R550 CC P CC R BP-AVII/EX 100x100 R550 CC P CC R SanSwiss *800 Radia R542 R542* CC P CC R MR 800 R550 CC P CC R *900 Radia R537 R537* CC P CC R MR 900 R550 CC P CC R MR 1000 R550 CC P CC R Sarreguemines 829 R550 CC P CC R Schedpol Dante 80x80 R550 R550 CC P CC R Schedpol Grando 80x80 R550 R550 CC P CC R Grando 80x80 R550 R550 CC P CC R Grawello 80x80 R550 R550 CC P CC R Dante 90x90 R550 R550 CC P CC R Grando 90x90 R550 R550 CC P CC R Grando 90x90 R550 R550 CC P CC R Grawello 90x90 R550 R550 CC P CC R Sealskin Comfort-Line Ronda 800 R550 CC P CC R Comfort-Line Ronda 900 R550 CC P CC R Plato-Line 900/P900 R550 CC P CC R Senso-Line 900/P900 R550 CC P CC R Comfort-Line Ronda 1000 R550 CC P CC R Plato-Line 1000/P1000 R550 CC P CC R Senso-Line 1000/P1000 R550 CC P CC R Selles Royan 800 (S07081) R550 CC P CC R (Roth) Royan XP 800 (S07222) R550 CC P CC R Royan XP 800 (S07322) R550 CC P CC R Amalfi 900 (S07453) R550 CC P CC R Dedicace XP 900 (S07182) R550 CC P CC R Royan 900 (S07091) R550 CC P CC R Royan XP 900 (S07242) R550 CC P CC R Royan XP 900 (S07352) R550 CC P CC R Sully 900 (S07051) R550 CC P CC R Amalfi 1000 (S07451) R550 CC P CC R Royan XP 1000 (S07272) R550 CC P CC R Sodim Lis 80 R550 CC P CC R Lis 90 R550 CC P CC R Lis 100 R550 CC P CC R Sprinz *Element V R520* CC P CC R TAB ABS 80S R550 CC P CC R RO80HLO / VIT80S R550 CC P CC R ABS 90S R550 CC P CC R Perla 90 R550 CC P CC R RO90HLO / VIT90S R550 CC P CC R Take Take2000_2 Viertelkreis 80SF R550 CC P CC R Take2000_2 Viertelkreis 90SF R550 CC P CC R Take3000_2 Viertelkreis 90 R550 CC P CC R Take2000_2 Viertelkreis 100SF R550 CC P CC R Take3000_2 Viertelkreis 100 R550 CC P CC R Teiko Sano 80 R550 CC P CC R Silba 80 R550 CC P CC R Sano 90 R550 CC P CC R Silba 90 R550 CC P CC R UHT Mediano 900x900/2459 R550 CC P CC R Mediano 1000x1000/2460 R550 CC P CC R Vagnerplast Excellent KR 100x100 R550 CC P CC R Villeroy&Boch LOGIC 800 R550 CC P CC R Subway 80 R550 CC P CC R Omnia pro 800 R555 CC P CC R Avansis 90 R550 CC P CC R Format Design 900 R550 CC P CC R Futurion 900 R550 CC P CC R Geos 900 R550 CC P CC R LOGIC 900 R550 CC P CC R Squaro 900 R550 CC P CC R Subway 90 R550 CC P CC R UDA0906DEN4V/UDA0906DEN4GV R550 CC P CC R O.novo R555 CC P CC R Omnia pro 900 R555 CC P CC R Omnia-vita 900 R555 CC P CC R Format Design 1000 R550 CC P CC R Futurion 1000 R550 CC P CC R Geos 1000 R550 CC P CC R LOGIC 1000 R550 CC P CC R Subway 100 R550 CC P CC R UDA1006DEN4V/UDA1006DEN4GV R550 CC P CC R VitrA Arkitekt 800 R550 CC P CC R Luna Corner 80x80 R550 CC P CC R Luna Corner Flat 80x80 R550 CC P CC R Monobloc Corner 80x80 R550 CC P CC R Luna Corner Flat 80x80 R550 CC P CC R Arkitekt 900 R550 CC P CC R Luna Corner 90x90 R550 CC P CC R Luna Corner Flat 90x90 R550 CC P CC R Monobloc Corner 90x90 R550 CC P CC R Luna Corner Flat 90x90 R550 CC P CC R Harmony Corner Flat 100x100 R545 CC P CC R Luna Corner 100x100 R550 CC P CC R Luna Corner Flat 100x100 R550 CC P CC R Luna Corner Flat 100x100 R550 CC P CC R ave Bounty 90 R550 CC P CC R Bounty Cocos 90 R550 CC P CC R Seleni 90 R550 CC P CC R Bounty 100 R550 CC P CC R Bounty Cocos 100 R550 CC P CC R Kermi sprchové kouty 327

23 CADA XS Čtvrtkruhový sprchový kout (kyvné dveře s pevnými poli) ZPŮSOBY MONTÁŽE Roh: CC P55 CC P55 U-kabina: CC P55 a (strana 320) a ZDSS VSS CC120 (strana 340) CC P55 CC P55 POPIS VÝROBKU Vhodné čtvrtkruhové vaničky viz strana 326. Částečně rámový dvoukřídlý čtvrtkruhový sprchový kout s pevnými poli, s dveřmi otvíravými dovnitř i ven. S Cada XS stabilizátory (vnitřními vzpěrami) Bezpečnostní sklo pevného pole 5 mm, dveří 4 mm dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. U provedení v bílé barvě - madla a panty v chromu. Nastavitelná šířka ve stěnovém profilu 25 mm. Otočné profily se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a magnetické lišty a vodorovné těsnění s okapničkou. S prahovou lištou (výška 6 mm), nebo jako bezbariérové provedení bez prahové lišty, viz strana 6-7. Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 20 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 328 Kermi sprchové kouty Ceník

24 CC P55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Rozměr vaničky Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu Šířka pevného pole bílá = 2 E E F 800x CC P PK 13860,- CC P VPK 17850,- nedodává se 900x CC P PK 14385,- CC P VPK 18480,- 1000x CC P PK 15015,- CC P VPK 19110,- ESG Serigrafie Cada XS s CadaClean = V E RÁDIUS = b x 2,41 F E Naměřený rozměr b v mm Rádius vaničky v mm Cada XS 216 Rádius 520 CC P Rádius 550 CC P55 b Ceník Kermi sprchové kouty 329

25 CADA XS Čtvrtkruhový sprchový kout (posuvné dveře) ZPŮSOBY MONTÁŽE Roh: CC R55 CC R55 U-kabina: CC R55 a (strana 320) a ZDSS VSS CC120 (strana 340) CC R55 CC R55 POPIS VÝROBKU Vhodné čtvrtkruhové vaničky viz strana 326. Částečně rámový čtvrtkruhový sprchový kout se dvěma posuvnými segmenty a dvěma pevnými poli. Bezpečnostní 4 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. U provedení v bílé barvě - madla v chromu Nastavitelná šířka ve stěnovém profilu 25 mm. Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. Kvalitní ložiskové pojezdy Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. S prahem (výška 42 mm), viz strana 6-7. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. MONTÁŽ Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy 15 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 330 Kermi sprchové kouty Ceník

26 CC R55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Rozměr vaničky Hrana vaničky nebo podlahy Nastavitelná šířka Šířka vstupu Šířka pevného pole bílá = 2 E E F 800x CC R PK 13545,- CC R VPK 17640,- nedodává se 900x CC R PK 14175,- CC R VPK 18165,- 1000x CC R PK 14700,- CC R VPK 18795,- ESG Serigrafie Cada XS s CadaClean = V E RÁDIUS = b x 2,41 F E Naměřený rozměr b v mm Rádius vaničky v mm Cada XS 216 Rádius 520 CC R Rádius 550 CC R55 b Ceník Kermi sprchové kouty 331

27 CADA XS alk-in ALL ZPŮSOBY MONTÁŽE Roh CC TF CC TF CC TF CC TF POPIS VÝROBKU MONTÁŽ Částečně rámová alk-in-boční stěna s uchycením ke zdi. Cada XS-stabilizátor lze instalovat pod úhlem 90 nebo 45 (délka 1220 mm). Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily. Stabilizátor z kvalitního eloxovaného hliníku a z kvalitní oceli. Nastavitelná šířka ve stěnovém profilu 25 mm. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 332 Kermi sprchové kouty Ceník

28 CC TF Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Při montáži je možné stabilizátor zkrátit. alk-in ALL lze instalovat jako levý i jako pravý. Výška sprchového koutu Hrana vaničky nebo podlahy Nastavitelná šířka alk-in ALL bílá = 2 ESG Serigrafie Cada XS s CadaClean = V CC TF PK 4095,- CC TF VPK 6090,- CC TF VVK 7153, CC TF PK 4410,- CC TF VPK 6300,- CC TF VVK 7363, CC TF PK 4620,- CC TF VPK 6615,- CC TF VVK 7678, CC TF PK 4830,- CC TF VPK 6825,- CC TF VVK 7888, CC TF PK 5460,- CC TF VPK 7140,- CC TF VVK 8203, CC TF PK 5670,- CC TF VPK 7350,- CC TF VVK 8413,- Ceník Kermi sprchové kouty 333

29 CADA XS alk-in ALL s otočným křídlem ZPŮSOBY MONTÁŽE Roh CC TFL CC TFR POPIS VÝROBKU MONTÁŽ Částečně rámová alk-in-boční stěna s pohyblivým křídlem otočným o 90 dovnitř a ven, s upevněním ke zdí. S 90 Cada XS-stabilizátorem (délka 1200 mm). Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. U provedení v bílé barvě - madla a panty v chromu. Nastavitelná šířka v každém stěnovém profilu 25 mm. Křídlo se zdvihovým mechanismem. Vodorovné těsnění s okapničkou. Je možné instalovat bez prahové lišty (bezbariérové), viz strana 6-7. Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. na podlahu. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Při montáži na dlažbu je třeba mít jistotu, že je vodotěsná - nepropouštějící do dalších vrstev podlahy. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Více viz strana Hrana vaničky nebo podlahy Nastavitelná šířka v rohu = hrana vaničky nebo podlahy - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 334 Kermi sprchové kouty Ceník

30 CC TFR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CC...K, příslušenství strana 340. Při montáži je možné stabilizátor zkrátit. Nastavitelná šířka Šířka otočného křídla alk-in ALL Hrana vaničky nebo podlahy B Nastavitelná šířka alk-in ALL a otočného křídla bílá = 2 Při objednávce vždy uveďte: CC TFR = alk-in ALL vpravo CC TFL = alk-in ALL vlevo ESG Serigrafie Cada XS s CadaClean = V CC TFR/L PK 9600,- CC TFR/L VPK 10800,- CC TFR/L VVK 11863, CC TFR/L PK 9800,- CC TFR/L VPK 11000,- CC TFR/L VVK 12063, CC TFR/L PK 10200,- CC TFR/L VPK 11400,- CC TFR/L VVK 12463,- = B-14 B Ceník Kermi sprchové kouty 335

31 CADA XS Otočné křídlo na vanu ZPŮSOBY MONTÁŽE CC DFR/L CC DFL CC DFR POPIS VÝROBKU MONTÁŽ Pro montáž na vanu. Částečně rámové otočné křídlo, otvíravé dovnitř i ven. Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily. U provedení v bílé barvě - panty v chromu. Nastavitelná šířka ve stěnovém profilu 25 mm. Otočný profil se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a vodorovné těsnění s okapničkou. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady Kermi sprchové kouty Ceník

32 CC DFR/L Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Při objednávce vždy uveďte: CC DFR = Otočné křídlo / Upevnění na stěnu vpravo CC DFL = Otočné křídlo / Upevnění na stěnu vlevo Výška sprchového koutu Celková šířka bílá = 2 ESG Serigrafie Cada XS s CadaClean = V CC DFR/L PK 4800,- CC DFR/L VPK 5800,- CC DFR/L VVK 6863,- Ceník Kermi sprchové kouty 337

33 CADA XS Otočné křídlo s pevným polem ZPŮSOBY MONTÁŽE CC DFR/L CC DTL CC DTR POPIS VÝROBKU MONTÁŽ Pro montáž na vanu. Částečně rámové otočné křídlo s pevným polem, otvíravé dovnitř i ven. S Cada XS stabilizátorem (vnitřní vzpěrou). Bezpečnostní 5 mm sklo dle normy DIN EN 12150, s povrchovou úpravou CadaClean. Kvalitní eloxované hliníkové profily. U provedení v bílé barvě - panty v chromu. Nastavitelná šířka ve stěnovém profilu 25 mm. Otočný profil se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění a vodorovné těsnění s okapničkou. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady Kermi sprchové kouty Ceník
