1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ - ENERGETICKÝ ÚSTAV ODBOR TERMOMECHANIKY A TECHNIKY PROSTŘEDÍ CAD pro techniku prostředí (TZB) Tisk v AutoCADu únor

2 Tiskárny Inkoustové (A4, A3 i A2) Designjet 70, A2+, EPSON Stylus Color 3000, A2 Laserové (led) Černobílé Barevné (A4, A3) Plotry (velkoformátové tiskárny) Inkoustové (A0, A1, A2) Perové S procesorem GDI nebo-li win tiskárny

3 Laserové tiskárny

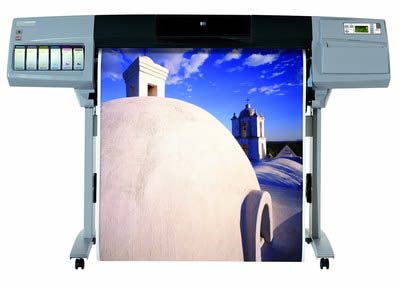

4 Plotry = velkoformátové tiskárny

5 HPGL/2 Jazyky tiskáren Bez jazyka GDI generuje se v PC PCL 5, PCL 6 (.prn) Postsript (.ps,.eps) adobe HPGL/2 (.plt) pdf Jazyk popisu stránky, ovládání tiskárny HPGL/2 PD;PU1000,2000;PD500,500;

Porovnání modelů Designjet 70, A2+ 28 800 Designjet 90, A2 34 440 Designjet 90r, A2 38 400 Designjet 110Plus, A1 39 512 Designjet 90gp, A2 42 000 DesignJet 130, A1 49 700 Designjet 110Plus nr, A1 57

6 Porovnání modelů Designjet 70, A Designjet 90, A Designjet 90r, A Designjet 110Plus, A Designjet 90gp, A DesignJet 130, A Designjet 110Plus nr, A Designjet 130nr, A Designjet 500+, A Designjet 130gp, A Designjet 500+ PS, A Designjet 500+, A Designjet 500+ PS, A DesignJet 800, A DesignJet 800 PS, A DesignJet 800, A DesignJet 800 PS, A Designjet 1050C Plus, A DesignJet 5500, 42" DesignJet 5500PS, 42" HP Designjet 4500ps DesignJet 5500, 60" DesignJet 5500PS, 60" Designjet 500+, A0+ Přesnost čar 0,2 % Minimální šířka čáry 0,0423 mm Standardní paměť 32 MB Maximální paměť 160 MB Rychlost tisku (barevně, Designjet, ekonomická kvalita)7,9 m2/h Rychlost tisku (barevný, Designjet, produktivita, kvalita)3,3 m2/h Rychlost tisku (barevně, Designjet, fotografická kvalita) 2 m2/h Standardní tiskové jazyky 500 Plus: HP-GL/2, HP-PCL3-GUI; 500ps Plus: Adobe PostScript 3 (s použitím dodaného softwarového RIPu EFI Designer Edition XL), HP-GL/2, HP- Designjet 1050C Plus, A0 Barevná velkoformátová inkoustová tiskárna formátu A0. Rozlišení: 1200x600 dpi v černé, 600x600 dpi v barvě. Rychlost tisku: až 13 m2/hod. Paměť: 64 MB RAM, maximálně 256, volitelně 2 GB HDD (C2985B). Tiskové jazyky: HP GL, HP GL/2, HP RTL, CALS G4, volitelně Adobe Postscript 3 (Q1281A). Rozhraní: paralelní port, HP Jetdirect 10/100TX. Dvojí podávání papírů, automatické nůžky, stojan,

7 Rozhraní Rozhraní: Centronics paralelní obousměrné USB Ethernet sdílení v síti JetDirect Instalován v tiskárně Samostatný Print server Sdílení tiskáren v síti

8 Ovladač tiskárny Standardní tisk přes tiskárnu windows Lze tisknout na každé tiskárně instalované ve windows Není zaručena přesnost tisku Specielní tiskové ovladače pro AutoCAD soubory s příponou.pc

9 Konfigurace výstupního zařízení Soubor Správce plotrů

10 Konfigurace výstupního zařízení

15 Barevně závislý styl vykreslování Soubory *.ctb. Tabulky stylu určují charakteristiky vykreslování (např. tloušťku, typ čáry) pomocí barvy objektu. Každý objekt s určitou barvou je vykreslen stejně. V tabulce barevně závislého stylu existuje 256 stylů vykreslování jeden pro každou barvu. Styly vykreslování v tabulce barevně závislého stylu: lze editovat, nelze přidávat, nelze odstranit

16 Barevně závislý styl vykreslování

17 Pojmenovaný styl vykreslování Soubory *.stb. Tabulky pojmenovaného stylu vykreslování obsahují uživatelsky definované styly vykreslování. Objekty se stejnou barvou mohou být vykresleny odlišně podle stylu vykreslování přiřazeného objektu. Tabulka pojmenovaného stylu vykreslování může obsahovat tolik stylů, kolik je potřeba. Pojmenované styly mohou být přiřazeny stejně jako ostatní vlastnosti: objektům, hladinám

18 Pojmenovaný styl vykreslování

19 Vlastnosti stylu vykreslování Barva určuje barvu, kterou se budou objekty vykreslovat. Typ čáry určuje typ použité čáry. Povolit půltóny aktivuje vyvažování barev pomocí struktury teček, dojem větší škály barev. Převedení na odstíny šedi barvy objektů jsou převedeny do škály šedé. Použít přiřazené číslo pera (pouze u perových plotrů) určuje pera pro vykreslování objektů (od 1 do 32), na základě informací získaných z konfigurace plotru určí pro objekt, který se vykresluje, pero nejbližší barvy

20 Vlastnosti stylu vykresolvání Tloušťka čáry Zobrazí ukázky tlouštěk čar a jejich číselné hodnoty. Styl konce čáry Nabízí následující styly konce čáry: Rovný, Čtverec, Kulatý, Kosočtverec. Styl spojení čáry Nabízí následující styly napojení čar: Pokos, Úkos, Kulatý, Kosočtverec. Styl vyplnění Výplň, Šachovnice, Mřížka, Kosočtverce, Horizontální čáry, Sklon doleva, Sklon doprava, Čtvercové tečky a Vertikální čáry

21 Rozvržení a výkresový prostor výkresový prostor je určen k rozvržení výkresu, max. 256 rozvržení v jednom výkresu, vytvoření pomocí průvodce Nástroje Průvodci Vytvoření rozvržení, vytvoření pomocí nabídky záložky rozvržení vymazat, přejmenovat, posunout vybrat, aktivovat, tisknout nastavení stránky kreslení do výkresového prostoru neovlivní modelový prostor

22 Průvodce vytváření rozvržení Nástroje Průvodci Vytvořit rozvržení Umístění rámečku (*.dwg) Nástroje Možnosti Soubory Nastavení šablony Umístění souborů šablon výkresů

23 Autocad 2007 JPG PDF DWF Publish To web JPG DWG To PDF

24 Otázky Typy tiskových technologií Vyjmenujte jazyky tiskáren Co znamená zkratka HPGL Jaký jazyk používají plotry Co je uloženo ve formátu.pc3 Co je styl vykreslování podle barev Kolik stylů podle barev je definováno Jak se ukládá výkres do formátu JPG Jak se ukládá výkres do formátu PDF
