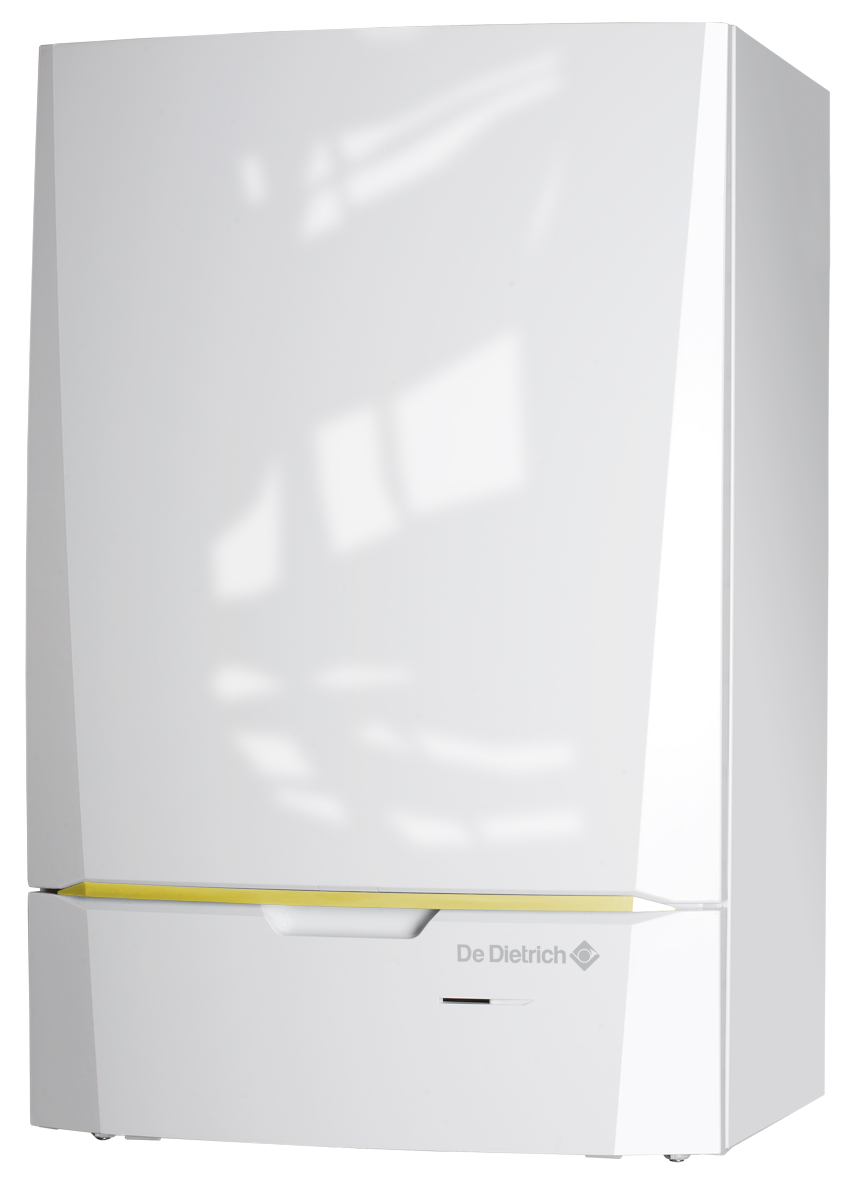

1 Innovens Česká republika CS Kondenzační závěsný kotel MCA 5 - MCA 5 MCA 5/8 MI Návod k obsluze

2 Obsah Úvod...4. Použité symboly...4. Zkratky Všeobecně Povinnosti výrobce Povinnosti servisního technika Povinnosti uživatele Certifikace...6 Bezpečnostní předpisy a doporučení...7. Požadavky na bezpečnost...7. Doporučení Popis Princip funkce Nastavení plyn/vzduch Spalování Vytápění a příprava teplé užitkové vody Nejdůležitější části Ovládací panel Popis tlačítek Popis displeje Navigace v menu Použití kotel Uvedení kotle do provozu Zobrazení naměřených hodnot Změna nastavení Nastavení požadovaných teplot Volba provozního režim Vynucená příprava teplé vody Nastavení kontrastu a osvětlení displeje Nastavení data a času Volba časového programu Přizpůsobení časového programu vlastním požadavkům... 5/06/

3 Obsah 4.4 Vypnutí zařízení Funkce protimrazové ochrany Kontrola a údržba Všeobecné pokyny Pravidelné kontroly Napuštění topného systému Odvzdušnění zařízení Vypouštění otopné soustavy Postup při hlášení poruchy na displeji Ochrana proti krátké době provozu Hlášení (Kód typu Bxx nebo Mxx) Poruchy (Kód typu Lxx nebo Dxx) Technické údaje Technické údaje Úspory energie Doporučení k úsporám energie Doporučení Záruka Všeobecně Záruční podmínky...4 5/06/

4 3 5/06/

5 MCA 5 - MCA 5 MCA 5/8 MI. Úvod Úvod. Použité symboly V tomto návodu jsou použity různé úrovně nebezpečí, aby upozornily na zvláštní pokyny. Chceme tak zajistit bezpečnost uživatelů, vyhnout se veškerým problémům a zaručit dobré fungování zařízení. NEBEZPEČÍ Pokynu při nebezpečí, které může vést k vážným poraněním. UPOZORNĚNÍ Pokyny při nebezpečí, které může vést k lehkým poraněním. POZOR Nebezpečí věcných škod. Pokyny k důležitým informacím. ¼ Odkaz na jiný návod nebo stránku v návodu.. Zkratky 4 3CE (LAS) : Odvod spalin pro utěsněné kotle 4 TUV : Teplá voda 4 Hi: Výhřevnost 4 Hs: Spalné teplo 4 PPS : Nehořlavý polypropylén 4 PCU : Primary Control Unit - Řídicí deska funkce hořáku 4 PSU : Parameter Storage Unit - Ukládání parametrů elektronických karet PCU a SU 4 SCU : Secondary Control Unit - Elektronická karta k ovládacímu panelu 4 SU : Safety Unit - Deska pro zabezbezpečovací jednotku 4 MIX : 3-cestný ventil 5/06/

6 . Úvod MCA 5 - MCA 5 MCA 5/8 MI.3 Všeobecně.3.. Povinnosti výrobce Naše výrobky splňují požadavky platných směrnic. Výrobky jsou označeny značkou [ a jsou dodávány s kompletní průvodní dokumentací. Technické změny vyhrazeny. V následujících případech není možné výrobcem ani dodavatelem uznat záruku : 4 Nedodržení návodu k obsluze zařízení. 4 Žádná nebo nedostatečná údržba zařízení. 4 Nedodržení návodu k instalaci zařízení..3.. Povinnosti servisního technika Servisní technik musí prohlédnout topný systém a provede první uvedení do provozu. Servisní technik musí dodržet následující pravidla : 4 Přečíst a dodržovat všechny instrukce uvedené v návodu s dodaným výrobkem. 4 Montáž v souladu s platnými předpisy a normami. 4 Provedení prvního uvedení do provozu a všech požadovaných zkoušek. 4 Vysvětlit uživateli obsluhu zařízení. 4 V případě nutnosti údržby, uvědomit uživatele o povinnosti provádění kontrol a údržby zařízení. 4 Předat uživateli všechny návody k obsluze Povinnosti uživatele Aby byl zaručen optimální provoz přístroje, musí uživatel respektovat následující pokyny : 4 Přečíst a dodržovat všechny instrukce uvedené v návodu s dodaným výrobkem. 4 Provedení instalace a první uvedení do provozu musí provést odborná firma. 4 Obsluhu zařízení si nechte vysvětlit od servisního technika. 4 Nechat provádět předepsanou pravidelnou kontrolu a údržbu autorizovanou servisní firmou. 4 Návod k obsluze uschovejte v zachovalém stavu v blízkosti přístroje. 5 5/06/

7 MCA 5 - MCA 5 MCA 5/8 MI. Úvod Tento přístroj nesmí obsluhovat osoby (včetně dětí) s tělesným nebo duševním postižením či omezeným smyslovým vnímáním. Dále nesmí tyto přístroje obsluhovat osoby neseznámené s obsluhou, a to bez dozoru zodpovědné nebo zaškolené osoby. Je třeba dohlédnout na děti, aby si s přístrojem nehrály..4 Certifikace ID-číslo výrobku EU PIN 0063BT3444 Třída NOx 5 (EN 97 pr A3, EN 656) Způsob zapojení Komín : B 3 (), B 3P (), B 33 () IP0 nucený odvod spalin : C 3(x), C 33(x), C 43(x), C 53, C 63(x), C 83(x), C 93(x) 5/06/

8 . Bezpečnostní předpisy a doporučení MCA 5 - MCA 5 MCA 5/8 MI Bezpečnostní předpisy a doporučení. Požadavky na bezpečnost NEBEZPEČÍ Při zápachu plynu :. Nepoužívat otevřený oheň, nekouřit, nepoužívat elektrické spínače nebo vypínače (zvonek, světlo, elektromotory, výtahy atd.).. Uzavřít přívod plynu. 3. Otevřít okno. 4. Uklidit místo instalace. 5. Informovat servisní firmu. NEBEZPEČÍ Při zápachu spalin :. Přístroj vypnout.. Otevřít okno. 3. Uklidit místo instalace. 4. Informovat servisní firmu. UPOZORNĚNÍ Podle nastavení výrobku : 4 Povrchová teplota odvodu spalin může překročit 60 C. 4 Povrchová teplota otopné soustavy může dosáhnout 85 C. 4 Teplota teplé vody může dosáhnout 65 C. POZOR Pravidelně nechat provádět údržbu : 4 Pro zajištění bezpečného a optimálního provozu je třeba pravidelné provádění údržby zařízení autorizovaným servisním. 7 5/06/

9 MCA 5 - MCA 5 MCA 5/8 MI. Bezpečnostní předpisy a doporučení. Doporučení UPOZORNĚNÍ Výrobek a zařízení smí udržovat výlučně pověřená osoba s příslušnou kvalifikací. 4 Pravidelně kontrolovat tlak vody v zařízení (minimální tlak 0,8, doporučený tlak mezi,5 a,0 ). 4 K zařízení musí být zajištěn stálý přístup. 4 Na přístroji neodstraňovat ani nezakrývat žádné etikety nebo výrobní štítek. Etikety a výrobní štítek musí zůstat čitelné po celou dobu životnosti přístroje. 4 Aby byly zajištěny následující funkce, zařízení pokud možno neodpojovat od elektrické sítě, nýbrž nechat zapnuté při letním provozu nebo provozu protimrazové ochrany : - Ochrana proti zablokování čerpadla - Funkce protimrazové ochrany 5/06/

10 3. Popis MCA 5 - MCA 5 MCA 5/8 MI 3 Popis 3. Princip funkce 3... Nastavení plyn/vzduch Opláštění kotle slouží zároveň jako vzduchová komora. Vzduch je nasáván ventilátorem a plyn vstřikován do Venturiho trubice na straně vstupu ventilátoru. Frekvence otáčení ventilátoru je regulována podle parametrů nastavení, podle požadované tepelné energie a teplot naměřených teplotními čidly. K mísení vzduchu a plynu dochází ve Venturiho trubici. Poměr plyn/vzduch zajišťuje vzájemné přizpůsobení množství plynu a vzduchu. Takto je docíleno optimálního spalování v celém rozsahu výkonů. Směs plyn/vzduch je vháněna do hořáku ve vrchní části výměníku Spalování Hořák ohřívá otopnou vodu, která protéká výměníkem. Při teplotě spalin pod rosným bodem (55 C) kondenzuje vodní pára ve spalinách v zadní části výměníku. Teplo uvolněné během procesu kondenzace (latentní teplo nebo kondenzační teplo) je také předáváno do topné vody. Zchlazené spaliny jsou odváděny odtahovým potrubím pro odvod spalin. Kondenzát je odváděn sifonem Vytápění a příprava teplé užitkové vody U kotlů pro vytápění a přípravu teplé užitkové vody připravuje TUV integrovaný deskový výměník. Trojcestný ventil určuje, zda ohřátá voda půjde do otopné soustavy nebo do deskového výměníku. Otevření kohoutku teplé vody je signalizováno čidlem. Tento signál je předán ovládacímu panelu, který přepne trojcestný ventil do pozice teplé vody a spustí cirkulátor. Trojcestný ventil je pružinový a elektrickou energii spotřebovává pouze při přepínání do jiné pozice. Topná voda ohřívá TUV v deskovém výměníku. V komfortním provozu, pokud není teplá voda odebírána, zajišťuje kotel pravidelné ohřívání deskového výměníku. Případné částečky vodního kamene jsou zachycovány pomocí vodního samočístícího filtru mimo deskový výměník (samočištění probíhá jednou za 76 hodin). 9 5/06/

11 MCA 5 - MCA 5 MCA 5/8 MI 3. Popis 3. Nejdůležitější části T00867-C Odvod spalin Opláštění/vzduchová komora 3 Měřicí vývodka pro spaliny 4 Směšovací potrubí 5 Přívodní hadice 6 Tlumič hluku nasávání 7 Skříňka pro elektronické ovládací karty 8 Kombinovaná plynová armatura 9 Hydraulický blok na straně výstupu 0 Potrubí pro odvod z pojistného ventilu Sifon Ovládací panel 3 Oběhové čerpadlo 4 Hydraulický blok na straně zpátečky 5 Deskový výměník (Okruh TUV) ((Pouze u modelů s výrobou teplé užitkové vody) 6 3-cestný ventil 7 Vana pro kondenzát 8 Ventilátor 9 Tepelný výměník (Okruh vytápění) 0 Expanzní nádoba Zapalovací a ionizační elektroda Přívod vzduchu 5/06/

12 3. Popis MCA 5 - MCA 5 MCA 5/8 MI 3.3 Ovládací panel Popis tlačítek A A A B AUTO C D E F A B C D E Tlačítko pro nastavení teplot (vytápění, TV, bazén) Tlačítko volby režimu Tlačítko pro přípravu TV mimo časový program Tlačítko pro přístup k parametrům pro servis Tlačítka, jejichž funkce závisí na předchozí předvolbě F Otočný knoflík pro nastavení : 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu 5/06/

13 3.3.. Popis displeje Funkce tlačítek > Přístup k různým menu ( Listování v menu ' MCA 5 - MCA 5 MCA 5/8 MI 3. Popis Listování v parametrech AUTO C00696-A? Symbol je znázorněn, pokud je k dispozici pomocný text f Pro zobrazení křivky zvoleného parametru Vrácení všech časových programů do původního stavu (reset) b Volba komfortního režimu nebo volba dnů pro nastavení časového programu v Volba útlumového režimu nebo zrušení volby dnů pro nastavení časového programu j Návrat k předcházejícímu menu ESC Návrat k předcházejícímu menu, aniž by se uložily do paměti předcházející změny t Ruční odblokování Úroveň výkonu (plamen) C00705-A Celý symbol bliká : Hořák startuje, ale plamen ještě není vytvořen Bliká část symbolu : Výkon se zvyšuje AUTO C00704-A C00703-A Trvale zobrazovaný symbol : Požadovaný výkon je dosažen Bliká část symbolu : Výkon se snižuje C0070-A C0070-B 5/06/

14 3. Popis MCA 5 - MCA 5 MCA 5/8 MI Solár (Pokud je připojen) u L00000-A Čerpadlo solárního okruhu běží Horní část zásobníku je nahřáta na požadovanou teplotu zásobníku AUTO L00097-A L0000-A L00098-A Celý zásobník je nahřát na požadovanou hodnotu zásobníku Celý zásobník je nahřát na požadovanou teplotu solárního zásobníku L00099-A Zásobník není nabitý - Přítomnost solárního regulátoru Provozní režimy p b Letní provoz : Vytápění je vypnuto. Příprava teplé vody je nadále zajišťována Zimní provoz : Provoz vytápění a přípravy teplé vody AUTO C00697-B AUTO x Provoz v automatickém režimu dle časového programu Komfortní režim : Symbol je znázorněn, pokud je aktivována odchylka DEN (komfortní režim) 4 Blikající symbol : Přechodná odchylka AUTO C00698-B m 4 Trvale zobrazovaný symbol : Stálá odchylka Útlumový režim : Symbol je znázorněn, pokud je aktivována odchylka NOC (útlumový režim) 4 Blikající symbol : Přechodná odchylka 4 Trvale zobrazovaný symbol : Stálá odchylka g Prázdninový režim : Symbol je znázorněn, pokud je aktivována odchylka NEPRITOMNOST (protimrazová ochrana) 4 Blikající symbol : Je naprogramován prázdninový režim 4 Trvale zobrazovaný symbol : Prázdninový režim je aktivován m Ruční přepnutí 3 5/06/

15 MCA 5 - MCA 5 MCA 5/8 MI 3. Popis Tlak v systému Ukazatel tlaku : Symbol se znázorní, pokud je připojeno čidlo tlaku vody. 4 Blikající symbol : Nedostatečný tlak vody. AUTO C00708-A l 4 Trvale zobrazovaný symbol : Tlak vody je dostatečný. Hladina tlaku vody 4 R : 0,9 -, 4 E :, -,5 4 Z :,6 -,9 4 A :,0 -,3 4 l : >,4 Odchylka od programu přípravy teplé vody Pokud je aktivována příprava TV mimo program, je to zobrazeno na časové ose displeje : 4 Blikající kurzor : Přechodná odchylka 4 Trvale zobrazený kurzor : Stálá odchylka AUTO C00707-A Další informace r w Symbol je znázorněn, pokud probíhá příprava teplé vody. Symbol ventilu : Symbol je znázorněn, pokud je trojcestný ventil připojen. 4 x : 3-cestný ventil otvírá AUTO C00699-B M 4 c : 3-cestný ventil zavírá Symbol je znázorněn, pokud je čerpadlo v provozu. Název okruhu, jehož parametry jsou zobrazeny. 5/06/

16 3. Popis MCA 5 - MCA 5 MCA 5/8 MI Navigace v menu #MESSUNGEN #WAHL ZEITPROG. #ZEIT PROGRAMM #EINSTELLUNGEN #ZEIT. TAG AUTO. K výběru požadované úrovně otáčet knoflíkem.. Pro vyvolání menu stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j AKTUEL PROG. B AKTUEL PROG. C AUTO P P3 C000-B-0 3. Pro výběr požadovaného parametru otáčet knoflíkem. 4. Pro změnu parametru stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j AKTUEL PROG. C Wahl des Zeitprogramms angewendet auf C AUTO P4 C00-C-0 5. Pro změnu hodnoty parametru otáčet knoflíkem. 6. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. C00-C-0 7. Pro návrat do základního zobrazení stisknout -krát tlačítko j AUTO LUNDI :45 x Místo otočného knoflíku lze použít též tlačítka ( a '. C004-D-0 5 5/06/

17 MCA 5 - MCA 5 MCA 5/8 MI 4. Použití kotel 4 Použití kotel 4. Uvedení kotle do provozu. Zkontrolovat tlak vody v systému, zobrazený na displeji ovládacího panelu. Pokud tlak vody klesne pod 0,8, je třeba dopustit vodu. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a,0 ). ¼ viz kapitola : "Napuštění topného systému", Strana 7. Otevřít přívodní plynový kohout na kotli. 3. Spínačem ZAP/VYP zapnout kotel. C00366-B LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - 4. Při prvním zapnutí se zobrazí menu #SPRACHE. Otočným knoflíkem vybrat požadovaný jazyk. 5. Pro potvrzení stisknout otočný knoflík. Kotel startuje automatickým odvzdušňovacím cyklem trvajícím cca 3 min, který se po každém přerušení elektrického napájení opakuje. V případě poruchy se na displeji zobrazí typ poruchy. C0086-C 4. Zobrazení naměřených hodnot Mnohé z veličin měřených spotřebičem jsou zobrazeny v menu #MESSUNGEN AUTO SONNTAG :45. Vyvolat úroveň Uživatel : Stisknout tlačítko >.. Vybrat menu #MESSUNGEN. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 5. C009-D-0 5/06/

18 4. Použití kotel MCA 5 - MCA 5 MCA 5/8 MI Úroveň Uživatel - Menu #MESSUNGEN Parametr Popis Jednotka TEMP. AUSSEN Venkovní teplota C TEMP. RAUM A () Prostorová teplota okruhu A C TEMP. RAUM B () Prostorová teplota okruhu B C TEMP. RAUM C () Prostorová teplota okruhu C C TEMP.KESSEL Teplota kotlové vody C DRUCK Tlak vodu v systému TEMP. WW () Teplota TV v zásobníku C TEMP.WW.INST () Teplota TV u provedení kombi C PUFFER TEMP () Teplota vody v akumulačním zásobníku C TEMPERATUR KW Teplota studené vody C T.SCHWIMMBAD B () Teplota vody v bazénovém okruhu B C T.SCHWIMMBAD C () TEMP.VORLAUF B () TEMP.VORLAUF C () Teplota vody v bazénovém okruhu C C Teplota náběhové vody okruhu B C Teplota náběhové vody okruhu C C TEMP.SYSTEM () Teplota vody na výstupu kaskády více spotřebičů C TEMP.WWE UNTEN () Teplota vody ve spodní části zásobníku TV C T.SPEICHER AUX () Teplota vody ve druhém zásobníku TV, který je připojen na okruh AUX C TEMP. WWE A () Teplota vody ve druhém zásobníku TV, který je připojen na okruh A C RUCKLAUF TEMP Teplota vody ve vratném potrubí kotle C GEBLAESE Otáčky ventilátoru ot/min LEISTUNG Aktuální relativní výkon kotle (0 % : Hořák vypnut nebo pracuje na minimální výkon) % I-STROM (µa) Ionizační proud µa BR. STARTS BR. STUNDEN Počet startů hořáku (nelze resetovat) Počitadlo navýší stav po každých 8 zapnutí o 8 startů Provozní hodiny hořáku (nelze resetovat) Počitadlo navýší stav každé hod o hodiny EING.0-0V () Napětí na vstupu 0-0 V V SEQUENZ Regulační sekvence CTRL Číslo verze softwaru () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny. h 7 5/06/

19 MCA 5 - MCA 5 MCA 5/8 MI 4. Použití kotel 4.3 Změna nastavení Nastavení požadovaných teplot Při nastavení různých teplot pro vytápění, teplou vodu nebo bazén postupovat následovně : MODE. Stisknout tlačítko C.. Pro výběr požadovaného parametru otáčet knoflíkem. 3. Pro změnu parametru stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j. 4. Pro změnu hodnoty parametru otáčet knoflíkem. 5. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. C0066-A Menu C Parametr Rozsah nastavení Popis Nastavení od výrobce TEMP. TAG A 5 až 30 C TEMP. NACHT A 5 až 30 C TEMP. TAG B () 5 až 30 C TEMP. NACHT B () 5 až 30 C TEMP. TAG C () 5 až 30 C TEMP. NACHT C () 5 až 30 C TEMP.WWE () TEMP.WW NACHT () () MCA 5 - MCA 5 : 0 až 80 C MCA 5/8 MI : 40 až 65 C Požadovaná prostorová teplota při komfortním režimu pro okruh A Požadovaná prostorová teplota při útlumovém režimu pro okruh A Požadovaná prostorová teplota při komfortním režimu pro okruh B Požadovaná prostorová teplota při útlumovém režimu pro okruh B Požadovaná prostorová teplota při komfortním režimu pro okruh C Požadovaná prostorová teplota při útlumovém režimu pro okruh C 0 C 6 C 0 C 6 C 0 C 6 C Požadovaná teplota teplé vody 55 C 0 až 80 C Požadovaná teplota teplé vody v útlumovém režimu 0 C T.SPEICHER AUX () 0 až 80 C Požadovaná teplota přídavného okruhu 55 C TEPLOTA TV NOC () () 0 až 80 C Požadovaná teplota teplé vody v útlumovém režimu 0 C TEMP. WWE A () 0 až 80 C Požadovaná teplota teplé vody pro okruh A 55 C TEPLOTA TV NOC () () 0 až 80 C Požadovaná teplota teplé vody v útlumovém režimu 0 C T.SCHWIMMBAD B () 5 až 39 C Požadovaná teplota pro bazén B 0 C T.SCHWIMMBAD C () 5 až 39 C Požadovaná teplota pro bazén C 0 C () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny. () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN 5/06/

20 4. Použití kotel MCA 5 - MCA 5 MCA 5/8 MI Volba provozního režim MODE Při volbě provozního režimu postupovat následovně :. Stisknout tlačítko MODE.. Pro výběr požadovaného parametru otáčet knoflíkem. 3. Pro změnu parametru stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j. 4. Pro změnu hodnoty parametru otáčet knoflíkem. 5. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. C0067-A Menu MODE Parametr Rozsah nastavení Popis Nastavení od výrobce AUTOMATIK Časové úseky komfortního režimu jsou určeny časovým programem. TAG 7/7, xx:xx Komfortní režim je aktivní do naprogramovaného času nebo trvale (7/7). NACHT 7/7, xx:xx Útlumový režim je aktivní do naprogramovaného času nebo trvale (7/7). FERIEN 7/7, až 365 Režim protimrazové ochrany je aktivní pro všechny okruhy řízené kotlem. Počet prázdninových dní : xx () Vytápění vypnuto : xx:xx () Nový start : xx:xx () SOMMER Vytápění je vypnuto. Příprava teplé vody je nadále zajišťována. HAND Spotřebič pracuje dle nastavení požadovaných hodnot. Všechna čerpadla jsou v provozu. Možnost nastavení požadovaných hodnot jednoduchým otočením knoflíku. AUTO FORCIEREN () JA / NEIN Na dálkovém ovládání je aktivována odchylka provozního režimu (příslušenství). Aby se režim AUTOMATIK vynutil ve všech okruzích, zvolit JA. () Počáteční i konečný den a počet hodin jsou navzájem provázány výpočtem. () Parametr se zobrazí pouze tehdy, pokud je připojeno příslušné čidlo teploty prostoru. Aktuální čas + hodina Aktuální čas + hodina Aktuální datum + den 9 5/06/

21 MCA 5 - MCA 5 MCA 5/8 MI 4. Použití kotel Vynucená příprava teplé vody MODE K aktivaci přípravy teplé vody mimo časový program postupovat následovně :. Stisknout tlačítko r.. Pro výběr požadovaného parametru otáčet knoflíkem. 3. Pro změnu parametru stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j. 4. Pro změnu hodnoty parametru otáčet knoflíkem. 5. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. C0068-A Menu r Parametr Popis Nastavení od výrobce AUTOMATIK Komfortní režim přípravy teplé vody je určen časovým programem. KOMFORT Komfortní režim přípravy teplé vody je aktivní do naprogramovaného času nebo trvale (7/7). Aktuální čas + hodina Nastavení kontrastu a osvětlení displeje AUTO SONNTAG :45 C009-D-0. Vyvolat úroveň Uživatel : Stisknout tlačítko >.. Vybrat menu #EINSTELLUNGEN. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana Nastavit následující parametry : Úroveň Uživatel - Menu #EINSTELLUNGEN Parametr Rozsah nastavení Popis Nastavení od výrobce Nastavení u zákazníka KONTRAST ANZ. Nastavení kontrastu displeje. BELEUCHT. KOMFORT Displej je přes den trvale osvětlen. ECO ECO Displej je po stisku každého tlačítka min osvětlen. 5/06/

22 4. Použití kotel MCA 5 - MCA 5 MCA 5/8 MI Nastavení data a času AUTO SONNTAG :45 C009-D-0. Vyvolat úroveň Uživatel : Stisknout tlačítko >.. Vybrat menu #ZEIT.TAG. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana Nastavit následující parametry : Úroveň Uživatel - Menu #ZEIT.TAG () Parametr Rozsah nastavení Popis Nastavení od výrobce STUNDEN 0 až 3 Nastavit hodiny MINUTEN 0 až 59 Nastavit minuty TAG Pondělí až neděle Nastavit den v týdnu DATUM až 3 Nastavit den MONAT Leden až prosinec Nastavit měsíc JAHR 008 až 099 Nastavit rok SOM. ZEIT: AUTO Automatický přechod na letní čas poslední neděli v březnu a zpět na zimní čas poslední neděli v říjnu. MANU () Dle konfigurace Pro státy, kde změna času probíhá v jiném termínu nebo letní čas není zaveden. AUTO Nastavení u zákazníka Volba časového programu AUTO SONNTAG :45 C009-D-0. Vyvolat úroveň Uživatel : Stisknout tlačítko >.. Vybrat menu #WAHL ZEITPROG.. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana Vybrat žádaný parametr. 4. Otočným knoflíkem přiřadit okruhu požadovaný časový program (P až P4). 5/06/

23 MCA 5 - MCA 5 MCA 5/8 MI 4. Použití kotel Úroveň Uživatel - Menu #WAHL ZEITPROG. Parametr Rozsah nastavení Popis AKTUEL PROG.A P / P / P3 / P4 Aktivován program "Komfort" (Okruh A) AKTUEL PROG.B P / P / P3 / P4 Aktivován program "Komfort" (Okruh B) AKTUEL PROG.C P / P / P3 / P4 Aktivován program "Komfort" (Okruh C) Přizpůsobení časového programu vlastním požadavkům AUTO SONNTAG :45 C009-D-0. Vyvolat úroveň Uživatel : Stisknout tlačítko >.. Vybrat menu #ZEIT PROGRAMM. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana Vybrat žádaný parametr. Úroveň Uživatel - Menu #ZEIT PROGRAMM Parametr komfortní režim Popis ZEIT PROG.A ZEIT PROG.B ZEIT PROG.C ZEIT PROG.WWE PROG P A PROG P3 A PROG P4 A PROG P B PROG P3 B PROG P4 B PROG P C PROG P3 C PROG P4 C Komfortní program okruhu A Komfortní program okruhu B Komfortní program okruhu C Časový program TUV ZEIT PROG.AUX Komfortní program přídavného okruhu PROG P C Mo Di Mi Do Fr Sa So Anzeige des Stundenprogramms. Um ändern, auf den Knopf drücken AUTO 4. Vybrat požadovaný časový program. 5. Vybrat dny, ve kterých má být změněn komfortní program : Knoflíkem otáčet doleva, až se dosáhne požadovaného dne. Pro potvrzení stisknout otočný knoflík. C008-C-0 5/06/

24 4. Použití kotel MCA 5 - MCA 5 MCA 5/8 MI PROG P C Mo Di Mi Do Fr Sa So "Wählen Sie die Tage zu programmieren" AUTO 6. b : Výběr dne Tisknout tlačítko b / v, až se zobrazí symbol b. Knoflíkem otáčet doprava, až se vybere požadovaný den nebo dny. v : Vybrat dny Tisknout tlačítko b / v, až se zobrazí symbol v. Knoflíkem otáčet doprava, až se vyloučí požadovaný den nebo dny. 7. Pokud byly pro daný program vybrány požadované dny, potvrdit je stiskem otočného knoflíku AUTO 06:00 PROG P C 06:00 Mo Di Mi Do Fr Sa So Zeitprogramm einstellen. C009-C-0 C0030-E-0 8. Vybrat časové intervaly pro vytápění v komfortním a útlumovém režimu : Knoflíkem otáčet doleva, až se zobrazí 0:00. První segment grafu časového programu bliká. 9. b : Vybrat denní provoz (komfortní režim) Tisknout tlačítko b / v, až se zobrazí symbol b. Aby se vybral časový interval v komfortním režimu, otáčet knoflíkem doprava. v : Vybrat noční provoz (útlumový režim) Tisknout tlačítko b / v, až se zobrazí symbol v. Aby se vybral časový interval v útlumovém režimu, otáčet knoflíkem doprava. 0.Když jsou vybrány požadované hodiny pro komfortní režim, potvrdit toto stiskem otočného knoflíku. Úroveň Uživatel - Menu #ZEIT PROGRAMM Den Komfortní režim / Aktivovaná příprava : P ZEIT PROG.A Pondělí 6:00 až :00 Úterý 6:00 až :00 Středa 6:00 až :00 Čtvrtek 6:00 až :00 Pátek 6:00 až :00 Sobota 6:00 až :00 Neděle 6:00 až :00 ZEIT PROG.B Pondělí 6:00 až :00 Úterý 6:00 až :00 Středa 6:00 až :00 Čtvrtek 6:00 až :00 Pátek 6:00 až :00 Sobota 6:00 až :00 Neděle 6:00 až :00 ZEIT PROG.C Pondělí 6:00 až :00 Úterý 6:00 až :00 Středa 6:00 až :00 Čtvrtek 6:00 až :00 Pátek 6:00 až :00 Sobota 6:00 až :00 Neděle 6:00 až :00 P P3 P4 3 5/06/

25 MCA 5 - MCA 5 MCA 5/8 MI 4. Použití kotel Úroveň Uživatel - Menu #ZEIT PROGRAMM ZEIT PROG.WWE ZEIT PROG.AUX Den Komfortní režim / Aktivovaná příprava : Pondělí Úterý Středa Čtvrtek Pátek Sobota Neděle Pondělí Úterý Středa Čtvrtek Pátek Sobota Neděle P P P3 P4 4.4 Vypnutí zařízení POZOR Přístroj nevypínat. Pokud systém vytápění není dlouhodobě používán, doporučujeme aktivovat provoz FERIEN (Pro zajištění funkce protimrazové ochrany). 4.5 Funkce protimrazové ochrany Pokud kotlová teplota v kotli prudce klesá, aktivuje se integrovaný ochranný systém kotle. Tato ochrana pracuje následovně : 4 Pokud klesne teplota vody pod 7 C, zapne se kotlové čerpadlo. 4 Pokud klesne teplota vody pod 4 C, zapne se kotel. 4 Pokud stoupne teplota vody nad 0 C, kotel se vypne a kotlové čerpadlo vypne po doběhové době. POZOR 4 Protimrazová ochrana nefunguje, pokud byl kotel zcela vypnut. 4 Integrovaný ochranný systém chrání pouze kotel, nikoli topnou soustavu. K ochraně topného systému zapnout kotel do režimu FERIEN. V provozním režimu FERIEN je zajištěna: : 4 Aktivace ochrany topného systému nastane, pokud je venkovní teplota nižší než nastavená mez (nastavení od výrobce 3 C). 5/06/

26 4. Použití kotel MCA 5 - MCA 5 MCA 5/8 MI 4 Aktivace ochrany vytápěného prostoru nastane, pokud je připojeno dálkové ovládání a prostorová teplota je nižší než nastavená mez (nastavení od výrobce 6 C). 4 Pokud teplota teplé vody v zásobníku klesne pod 4 C, dohřeje se voda na 0 C. Pro konfiguraci provozního prázdninového režimu (NEPRIT.) : ¼ viz kapitola : "Volba provozního režim", Strana /06/

27 MCA 5 - MCA 5 MCA 5/8 MI 5. Kontrola a údržba 5 Kontrola a údržba 5. Všeobecné pokyny Kotel vyžaduje minimální údržbu. Doporučujeme však pravidelné kontroly kotle a zajištění údržby. 4 Údržba a čištění kotle musí být prováděna pověřenou servisní firmou nejméně jedenkrát ročně, aby byly splněny záruční podmínky. 4 Provést čištění komína minimálně jednou ročně nebo častěji, v souladu s platnou legislativou. POZOR 4 Údržbové práce musí provádět pověřená firma s příslušnou kvalifikací. 4 Doporučuje se uzavřít s touto firmou písemnou smlouvu o údržbě. 4 Při eventuální opravě smějí být použity pouze originální díly. 4 Ujistěte se, že kouřovod a komín jsou správně připojeny, v dobrém stavu a průchozí. 4 Odvod kondenzátu musí být zachován volný bez překážek. 4 Pokud je instalováno neutralizační zařízení, je nutné respektovat pokyny k jeho čištění a údržbě, uvedené v přiloženém návodu TEMP. : 68 PCU. KOM. DEF D7 AUTO SONNTAG :45 Hlášení se zobrazí na displeji, jakmile je vyžadována údržba.. Pokud se zobrazí hlášení WARTUNGION}, stisknout?, aby se zobrazilo telefonní číslo servisního technika (jen v případě, že tento technik tyto parametry nastavoval).. Kontaktovat servisního technika. 3. Nechat provádět předepsanou pravidelnou kontrolu a údržbu autorizovanou servisní firmou. C0030-D-0 5. Pravidelné kontroly 4 Zkontrolovat tlak vody v topném systému. 5/06/

28 Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Pokud tlak vody klesne pod 0,8, je třeba dopustit vodu. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a,0 ). ¼ viz kapitola : "Napuštění topného systému", Strana 7. 4 Provést vizuální kontrolu těsnosti hydraulické části. T00507-B 4 Ventily otopných těles vícekrát v roce otevřít a zavřít (tím se zamezí obtížnému chodu ventilů). 4 Povrch kotle čistit vlhkým hadříkem jemným čisticím prostředkem. 4 POZOR Čištění a údržbu kotle smí provádět pouze autorizovaná odborná firma. T0008-B 5.3 Napuštění topného systému. Zkontrolovat tlak vody v systému, zobrazený na displeji ovládacího panelu. Pokud tlak vody klesne pod 0,8, je třeba dopustit vodu. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a,0 ).. Otevřít ventily všech uzavřených těles. T0008-B 3. Požadovanou teplotu vytápění nastavit na nejnižší možnou hodnotu. 4. Před napouštěním topného systému vyčkat, až klesne teplota pod 40 C a otopná tělesa zchladnou. T00085-A 7 5/06/

29 MCA 5 - MCA 5 MCA 5/8 MI 5. Kontrola a údržba 5. Otevřít kohouty na vstupu studené vody a výstupu z kotle do otopné soustavy. T0060-A 6. Otevřít kohouty hydraulického oddělovače. T0068-A 7. Hydraulický oddělovač uzavřít, jakmile tlakoměr ukazuje. Připouštěním vody vniká do otopné soustavy vzduch. Napustit soustavu. Po odvzdušnění může tlak vody dosáhnout zase požadovanou hodnotu. Zkontrolovat tlak vody v topném systému. Pokud tlak vody klesne pod 0,8, je třeba dopustit vodu. T0069-A 8. Po napuštění topného systému přes vypouštěcí kohout kotel opět uvést do provozu. Zpravidla by mělo postačovat -krát ročně soustavu dopustit a odvzdušnit, aby byl zajištěn odpovídající tlak. Pokud musí být často do topného systému doplňována voda, je třeba informovat Vaši montážní firmu. 5/06/

30 Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI 5.4 Odvzdušnění zařízení Je nutné odstranit případný vzduch ze zásobníku, potrubí resp. všech armatur, aby se odstranily nepříjemné hluky, vzniklé přemísťováním tohoto vzduchu při nahřívání nebo odběru vody. K tomu se postupuje následovně :. Otevřít ventily všech uzavřených těles. T0008-B. Požadovanou hodnotu vytápění nastavit na nejvyšší možnou hodnotu. 3. Vyčkat, až jsou tělesa teplá. T00084-A 4. Vypnout kotel. 5. Počkat asi 0 min, až kotel vychladne. T00085-A 6. Odvzdušnit topná tělesa. Začít od spodních podlaží T A 9 5/06/

31 MCA 5 - MCA 5 MCA 5/8 MI 5. Kontrola a údržba 7. Odvzdušňovací místo otevřít příslušným klíčem a nastavit proti hadřík. T0007-A 8. Počkat, až začne z odvzdušňovacího ventilu vytékat jen voda a poté odvzdušňovací ventil uzavřít. POZOR Voda může být ještě horká. 9. Zapnout kotel. Automaticky se provede 3-minutový odvzdušňovací cyklus. 0.Po odvzdušnění zkontrolovat, zda je tlak v systému dostatečný. Pokud tlak vody klesne pod 0,8, je třeba dopustit vodu. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a,0 ). ¼ viz kapitola : "Napuštění topného systému", Strana 7 T0008-A.Nastavit požadovanou hodnotu pro vytápění. 5/06/

32 Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI 5.5 Vypouštění otopné soustavy Potřeba vypustit vodu z otopné soustavy může nastat v případě nutnosti výměny radiátorů, významného úniku vody nebo v případě mrazu. K tomu se postupuje následovně :. Otevřít ventily všech uzavřených těles. T0008-B. Odpojit kotel od elektrického napájení. 3. Počkat asi 0 min, až kotel vychladne. T00085-A 4. Na nejníže umístěný přívod umístěte hadici. Konec hadice umístěte do odtoku nebo tam, kde vypouštěná voda nemůže způsobit škody. 5. Otevřete napouštěcí/čerpací kohout otopné soustavy. Celý topný systém řádně odvzdušnit. UPOZORNĚNÍ Voda může být ještě horká. 6. Když přestane vytékat voda, zavřete vypouštěcí kohout. T A 3 5/06/

33 MCA 5 - MCA 5 MCA 5/8 MI 6. Postup při hlášení poruchy na displeji 6 Postup při hlášení poruchy na displeji 6. Ochrana proti krátké době provozu Pokud kotel pracuje v režimu Ochrana proti krátké době provozu, bliká symbol?.. Stisknout tlačítko "?". Zobrazí se hlášení Betrieb gewährleistet wenn die Start- Temperatur erreicht wird. Toto hlášení není hlášení o poruše, nýbrž pouze informace. 6. Hlášení (Kód typu Bxx nebo Mxx) V případě poruchy zobrazí ovládací panel hlášení a k tomu příslušný kód.. Poznamenejte si zobrazený kód. Kód je důležitý pro správnou a rychlou diagnózu druhu poruchy a eventuálně pro technickou podporu.. Kotel vypnout a znovu zapnout. Kotel obnoví provoz samostatně po odstranění příčiny zablokování. 3. Pokud se kód zobrazí znovu, postupovat dle pokynů v následující tabulce : Kód Hlášení Popis Kontrola/řešení B00 BL.CRC.PSU Elektronická deska PSU je chybně nakonfigurována B0 BL.MAX KESSEL Překročena maximální teplota náběhové vody B0 BL.WÄRME GRAD. Nárůst náběhové teploty překročil svoji maximální hodnotu B07 BL.DT VORL.RÜCKL Překročen maximální rozdíl teploty náběhové a vratné vody B08 BL.RL AUF Vstup RL na svorkovnici desky PCU je rozpojen Chybné parametry na elektronické kartě PSU Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody Chyba čidla Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody Chyba čidla Chyba parametru Špatné propojení 5/06/

34 6. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Kód Hlášení Popis Kontrola/řešení B09 BL.INV. L/N B0 B B3 BL.BL EINGANG OFFEN BL.KOM PCU BL.KOM PCU-D4 Vstup BL na svorkovnici desky PCU je rozpojen Chyba v komunikaci s elektronickou kartou SCU Vstup BL připojeného kontaktu je rozpojen Chyba parametru Špatné propojení Špatné zapojení Elektronická katra SCU není instalována v kotli B4 BL.WASSER MANG. Tlak vody je nižší než 0,8 Nedostatek vody v systému 4 Doplnit vodu do otopné soustavy B5 BL.GAS DRUCK Příliš malý tlak plynu Špatné nastavení manostatu plynu na elektronické kartě SCU 4 Zkontrolovat, že je správně otevřený plynový kohout B6 BL.PCU ERROR Deska SU není identifikována Špatná elektronická karta SU pro tento kotel B7 BL.FALSCH PSU Parametry uložené v paměti desky PCU byly změněny Chybné parametry na elektronické kartě PCU B8 BL.FALSCH SU Deska PSU není identifikována Špatná elektronická karta PSU pro tento kotel B9 BL.KEINE KONFIG Kotel není nakonfigurován Elektronická deska PSU byla vyměněna B BL. KOM SU Chyba v přenosu dat mezi deskami PCU a SU Špatné propojení B BL.FLAMME LOS Zhasnutí plamene během provozu Nefunguje ionizační okruh 4 Zkontrolovat, že je správně otevřený plynový kohout B5 BL.SU ERROR Vnitřní chyba elektronické karty SU B6 BL.S.SPEICHER Čidlo TV je rozpojeno nebo zkratováno B7 BL.WWE INST Čidlo na výstupu deskového výměníku je rozpojeno nebo zkratováno M04 WARTUNG Požadavek na údržbu Naprogramovaného data pro údržbu je dosaženo 4 Pokud bliká symbol?, stisknout tlačítko?. Zobrazí se kontaktní údaje na servisního technika. M05 WARTUNG A Je vyžadována údržba A, B nebo C Naprogramovaného data pro údržbu je dosaženo M06 M07 WARTUNG B WARTUNG C 4 Pokud bliká symbol?, stisknout tlačítko?. Zobrazí se kontaktní údaje na servisního technika. M0 ENTLUFTUNG Probíhá odvzdušňovací fáze kotle Zapnutí kotle EST.AUF B XX TAGE EST.AUF C XX TAGE EST.AUF B+C XX TAGE Vysoušení podlahy je aktivní XX DNY = zbývající počet dní pro vysoušení. 4 Vyčkat 3 min Vysoušení podlahy probíhá. Vytápění daného okruhu je přerušeno. 33 5/06/

35 MCA 5 - MCA 5 MCA 5/8 MI 6. Postup při hlášení poruchy na displeji Kód Hlášení Popis Kontrola/řešení M3 AUSSENFÜH.WECHS Venkovní čidlo je vadné. Vyměnit bezdrátové venkovní čidlo. M30 BL.COM.MODBUS Není komunikace s řídicím regulátorem v síti MODBUS. M3 BL.SYSTEMNETZ Chybná konfigurace sítě MODBUS. ABSCH N XX Vypnutí je aktivní XX = číslo aktivního vypnutí Spojit se s příslušným servisním. Spojit se s příslušným servisním. Vypnutí je v činnosti. Zvolené okruhy budou během naprogramovaného intervalu vypnutí přepnuty do režimu protimrazové ochrany. 6.3 Poruchy (Kód typu Lxx nebo Dxx) PCU. KOM. DEF D7 AUTO TEMP. : 68 SONNTAG :45 Při poruchách provozu displej bliká a zobrazuje hlášení poruchy a jeho kód.. Poznamenejte si zobrazený kód. Kód je důležitý pro správnou a rychlou diagnózu druhu poruchy a eventuálně pro technickou podporu.. Stisknout tlačítko t. Pokud se kód zobrazí znovu, kotel vypnout a zase zapnout TEMP. : 68 PCU. KOM. DEF D7 AUTO SONNTAG :45 C00604-A-0 3. Stisknout tlačítko?. Pro vyřešení problému respektovat zobrazené pokyny. 4. Vyhledejte význam kódu v následující tabulce : C0030-D-0 Kód Poruchy Původ poruchy Popis Kontrola/řešení L00 PSU DEF. PCU Deska PSU není připojena Špatné propojení Vadná deska PSU L0 PSU PARAM.DEF. PCU Bezpečnostní parametry jsou chybné Špatné propojení Vadná deska PSU L0 DEF.VORLAUFF. PCU Čidlo výstupní vody z kotle je zkratováno Špatné propojení Poruchy čidel 5/06/

36 6. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Kód Poruchy Původ poruchy Popis L03 DEF.VORLAUFF. PCU Elektrický okruh výstupního čidla je přerušen Kontrola/řešení Špatné propojení Poruchy čidel L04 DEF.VORLAUFF. PCU Kotlová teplota je příliš nízká Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody L05 STB VORLAUF PCU Kotlová teplota je příliš vysoká Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody L06 RUCKLAUF F.DEF PCU Teplotní čidlo vratky je zkratováno Špatné propojení Poruchy čidel L07 RUCKLAUF F.DEF PCU Elektrický okruh teplotního čidla vratky je přerušen Špatné propojení Poruchy čidel L08 RUCKLAUF F.DEF PCU Příliš nízká teplota vratné vody Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody L09 STB RUCKLAUF PCU Příliš vysoká teplota vratné vody Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 35 5/06/

37 MCA 5 - MCA 5 MCA 5/8 MI 6. Postup při hlášení poruchy na displeji Kód Poruchy Původ poruchy Popis Kontrola/řešení L0 VOR-RUCK>MAX PCU Nedostatečná diference mezi výstupní a vratnou teplotou Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu L RUCK-VOR>MAX PCU Příliš velký rozdíl mezi teplotami náběhové a vratné vody 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu L STB OFFEN PCU Překročena maximální kotlová teplota (Bezpečnostní termostat STB) 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody Špatné propojení Poruchy čidel Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody L4 FEHLER ZUNDUNG PCU 5 neúspěšných pokusů o start hořáku Není zapalovací jiskra Vznik zapalovací jiskry, avšak nevznikne plamen 4 Zkontrolovat, že je správně otevřený plynový kohout Vytvoření plamene, avšak nedostatečná ionizace (<3 µa) 4 Zkontrolovat, že je správně otevřený plynový kohout L6 FEHL. G-VENTIL PCU Detekce falešného plamene Přítomnost ionizačního proudu, zatímco by se plamen neměl objevit Vadný zapalovací transformátor Vadná plynová armatura Hořák zůstává rozžhavený : Příliš mnoho CO L7 G.VENTIL DEF. PCU Problém na desce SU Špatné propojení Vadná deska SU 5/06/

38 6. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Kód Poruchy Původ poruchy Popis Kontrola/řešení L34 GEBLAESE DEF. PCU Ventilátor nemá správné otáčky Špatné propojení Závada na ventilátoru L35 RUCK>KESS DEF. PCU Přehozený náběh a vratka Špatné propojení Poruchy čidel L36 I-STROM DEF PCU Plamen se ztratí více než 5-krát za 4 hod během provozu hořáku L37 SU KOM.DEF PCU Přerušení datového přenosu na desce SU L38 PCU-D4 KOM.DEF PCU Přerušení datového přenosu mezi deskami PCU a SCU L39 BL OEF.DEF. PCU Vstup BL byl jednu dobu dlouho rozepnut Opačný směr cirkulace vody 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) Nefunguje ionizační okruh 4 Zkontrolovat, že je správně otevřený plynový kohout Špatné propojení Špatné propojení Deska SCU není připojena nebo je vadná Špatné propojení Vnější příčina Špatně nastavený parametr L40 DEF.TEST.HRU PCU Chyba test HRU/URC Špatné propojení Vnější příčina Špatně nastavený parametr L50 DEF.WASSERMANG PCU Příliš malý tlak vody Hydraulický okruh špatně odvzdušněn Únik vody Chybné měření 4 V případě potřeby doplnit vodu 4 Odblokovat automatiku hořáku L5 MANOMETER DEF. PCU Porucha čidla tlaku vody Chyba v propojení Tlakoměr je vadný Vadná elektronická deska čidla D03 D04 VORL. F.B DEF VORL. F.C DEF SCU Závada na čidle náběhové teploty okruhu B Závada na čidle náběhové teploty okruhu C Poznámky : Čerpadlo okruhu je v provozu. Servomotor trojcestného směšovače není dále napájen a může být řízen ručně. Špatné propojení Poruchy čidel 37 5/06/

39 MCA 5 - MCA 5 MCA 5/8 MI 6. Postup při hlášení poruchy na displeji Kód Poruchy Původ poruchy Popis D05 AUSS.F.DEFEKT SCU Závada na venkovním čidle Poznámky : Kotel je regulován dle nastavené kotlové teploty T. MAX KESSEL. Regulace směšovaných ventilů není dále zajištěna, hlídání nejvyšší teploty za ventily však zůstává v platnosti. Ventily lze řídit ručně. Příprava teplé vody zůstává nadále zaručena. Kontrola/řešení Špatné propojení Poruchy čidel D07 SYST.F.DEFEKT SCU Chyba systémového čidla Špatné propojení Poruchy čidel D09 WWE.F.DEFEKT SCU Chyba čidla zásobníku TV Poznámky : Příprava teplé vody neprobíhá. Nabíjecí čerpadlo je v provozu. Nabíjecí (primární) teplota pro přípravu TUV odpovídá kotlové teplotě. D D D3 RAUMF.A DEFEKT RAUMF.B DEFEKT RAUMF.C DEFEKT SCU Chyba na prostorovém čidle A Chyba na prostorovém čidle B Chyba na prostorovém čidle C Poznámka : Příslušný okruh pracuje bez vlivu prostorového čidla. D4 MC KOM.DEF SCU Přerušení datového přenosu mezi deskou SCU a vysílacím modulem kotle D5 PUFFER F.DEF SCU Chyba na čidle akumulačního zásobníku Poznámka : Ohřev vyrovnávacího zásobníku není dále zajišťován. D6 D6 S.BAD B.F.DEF S.BAD C.F.DEF SCU Chyba na bazénovém čidle okruhu B Chyba na bazénovém čidle okruhu C Poznámka : Ohřev bazénu probíhá během fáze komfortního režimu nepřetržitě. Špatné propojení Poruchy čidel Špatné propojení Poruchy čidel Špatné propojení 4 Zkontrolovat kabel a konektor Chyba na modulu kotle 4 Vyměnit modul kotle Špatné propojení Poruchy čidel Špatné propojení Poruchy čidel D7 WWE F.DEFEKT SCU Chyba na čidle. zásobníku Špatné propojení Poruchy čidel D7 PCU KOM. DEF SCU Přerušení datového přenosu mezi deskami SCU a PCU D3 5 RESET:ON/OFF SCU Bylo provedeno 5 restartů za méně než jednu hodinu 4 Kotel vypnout a znovu zapnout 4 Pokud se kotel několikerým opakováním odblokování poruchy neuvede do provozu (povoleno je 5 startovacích pokusů), informujte prosím Vašeho servisního technika o hlášení poruchy zobrazeném na displeji 5/06/

40 6. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Kód Poruchy Původ poruchy Popis Kontrola/řešení D37 TA-S KURZ-S SCU Zkrat na ochranné anodě Titan Active System Poznámky : Příprava teplé vody byla zastavena, lze ji ale opět zapnout tlačítkem r. Zásobník už není dále chráněn. Pokud je ke kotli připojen zásobník bez aktivní ochranné anody Titan Active System, ujistěte se, že je na desce čidel připojen simulační konektor TAS (v balení AD). D38 TA-S GETRENNT SCU Přerušený elektrický okruh ochranné anody Titan Active System Poznámky : Příprava teplé vody byla zastavena, lze ji ale opět zapnout tlačítkem r. Zásobník už není dále chráněn. Pokud je ke kotli připojen zásobník bez aktivní ochranné anody Titan Active System, ujistěte se, že je na desce čidel připojen simulační konektor TAS (v balení AD). D99 DEF.FALSCHE PCU SCU Programová verze desky SCU nerozeznala připojenou desku PCU 39 5/06/

41 MCA 5 - MCA 5 MCA 5/8 MI 7. Technické údaje 7 Technické údaje 7. Technické údaje Typ kotle MCA 5 MCA 5 MCA 5/8 MI Všeobecně Nastavení průtoku nastavitelné modulovaný, zapnuto/vypnutí, 0-0 V Rozsah výkonu (Pn) Režim topení (80/60 C) Rozsah výkonu (Pn) Režim TUV Údaje týkající se plynu a spalin minimum-maximum kw 3,0-4,5 5,0-4, 5,0-4, Nastavení od výrobce kw 4,5 4, 9,4 minimum-maximum kw - - 5,0-8,6 Nastavení od výrobce kw - - 8,6 Spotřeba plynu - Zemní plyn H (G0) minimum-maximum m 3 /hod 0,33 -,59 0,55 -,65 0,55 -,96 Spotřeba plynu - Propan G3 minimum-maximum m 3 /hod 0,3-0,6 0, -,0 0, -,5 NOx-Emise za rok nebo (n =) mg/kwh Vlastnosti topného okruhu Objem vody l,7,7,7 Provozní tlak vody (PMS) maximum kpa () 300 (3,0) 300 (3,0) 300 (3,0) Teplota vody maximum C Provozní teplota maximum C Vlastnosti okruhu teplé užitkové vody Měrný průtok teplé vody D (60 C) l/min - - 8, Měrný průtok teplé vody D (40 C) l/min - - 3,7 Práh průtoku minimum l/min - -, Provozní tlak (Pmw) maximum kpa () (8,0) Elektrické vlastnosti Elektrické připojení VAC Celkový elektrický příkon - plný výkon maximum VA Nastavení od výrobce VA Druh elektrického krytí IPX4D IPX4D IPX4D Ostatní vlastnosti Hmotnost celková (prázdný) kg Hlučnost (vzdálenost m) při max. otáčkách dba /06/

42 8. Úspory energie MCA 5 - MCA 5 MCA 5/8 MI 8 Úspory energie 8. Doporučení k úsporám energie 4 Prostor, kde je kotel nainstalován, dobře provětrávat. 4 Větrací otvory neucpávat. 4 Otopná tělesa nezakrývat. Před otopná tělesa nevěšet žádné závěsy. 4 Za otopná tělesa umístit pro minimalizaci tepelných ztrát odraznou fólii (desku). 4 V nevytápěných prostorech izolovat potrubí (sklep a půda). 4 V nevyužívaných místnostech odstavit otopná tělesa. 4 Nenechávat zbytečně téci teplou i studenou vodu. 4 Pro úsporu energie až 40 % instalovat úsporné sprchové hlavice. 4 Raději se sprchovat než koupat. Pro vanu se spotřebuje až -krát více vody a energie. 8. Doporučení Dálkové ovládání je nabízeno v následujících variantách : 4 kabelové propojení 4 Radiový přenos Nastavení regulátoru na ovládacím panelu a/nebo na dálkovém ovládáním značně ovlivňuje spotřebu energie. Doporučení : 4 V místnosti, ve které je instalováno čidlo teploty prostoru, se nedoporučuje osazovat otopná tělesa termostatickými ventily. Pokud je termostatický ventil nainstalován, je nutné ho zcela otevřít. 4 Úplné otevření nebo zavření termostatických ventilů vede k nežádoucím teplotním výkyvům. Termostatické ventily otevírat a zavírat po malých krocích. 4 Požadovanou hodnotu snížit na 0 C. To umožňuje minimalizovat náklady na vytápění a spotřebu energie. 4 Požadovanou hodnotu snížit při větrání. 4 Uvážit nastavení komfortního režimu v době nepřítomnosti (prázdninový program). 4 5/06/

43 MCA 5 - MCA 5 MCA 5/8 MI 9. Záruka 9 Záruka 9. Všeobecně Gratulujeme Vám k zakoupení Vašeho nového výrobku a děkujeme Vám za Vaši důvěru. Dovolujeme si Vás upozornit, že prvotní jakost Vašeho výrobku bude lépe zaručena při zajištění jeho pravidelných kontrol a údržby. Váš instalatér a naše servisní síť Vám jsou samozřejmě nadále k službám. 9. Záruční podmínky Zákonná ustanovení v Belgii o nárocích kupujícího ze smluvního ručení nejsou následujícími ustanoveními dotčeny. Na výrobek se vztahuje smluvní záruka na bezplatné odstranění případné závady od data uvedení výrobku do provozu pověřenou servisní organizací, které je uvedeno v záručním listě výrobku, při dodržení záručních podmínek v tomto listě uvedených. Záruční doba je uvedena v našem záručním listu. Škody způsobené nevhodnou obsluhou výrobku, žádná nebo nedostatečná údržba nebo nevhodná instalace výrobku (přičemž vlastník výrobku je povinen zajistit instalaci odbornou topenářskou firmou a uvedení do provozu odborným servisem pověřeným dovozcem výrobku) nejsou předmětem záruky výrobce ani dovozce. Výrobce i dovozce vylučuje jakékoliv ručení za hmotné, nehmotné i osobní škody v důsledku instalace, která neproběhla : 4 dle zákonů a předpisů či nařízení nebo vyhlášek místních úřadů, 4 dle národních nebo i místních nařízení, zvláště se zřetelem na instalaci zařízení, 4 dle pokynů a upozornění, uvedených v návodu k instalaci se zřetelem na pravidelnou údržbu tohoto výrobku, 4 nebo která nebyla provedena odborně. Tato záruka se omezuje na výměnu nebo opravu vadného dílu pověřenou servisní organizací včetně nutných pracovních a jízdních nákladů. Poskytovaná záruka se nevztahuje na výměnu či opravu běžně opotřebitelných dílů, zásah nepovolanou třetí osobou, chybný nebo nedostatečný dozor a údržbu, nevhodný typ elektrického napájení a použití nevhodného či nekvalitního paliva. Demontáž konstrukčních skupin jako jsou motory, čerpadla, magnetické ventily atd. vede k zániku záruky. Práva stanovená Směrnicí EU 99/44/EHS, transponovanou Legislativním dekretem č. 4 ze dne. února 00, vydanou v Úředním věstníku č. 57 ze dne 8. března 00, zůstávají zachována. 5/06/
