SORTIMENT 2015 HYDRAULICKÉ VYVAŽOVÁNÍ ROZDĚLOVAČE SYSTÉMOVÁ TECHNIKA ARMATURY

Transkript

1 SORTIMENT 2015 HYDRAULICKÉ VYVAŽOVÁNÍ ROZDĚLOVAČE SYSTÉMOVÁ TECHNIKA ARMATURY

2

3 Komfort začíná drobnostmi a ovlivňuje velké věci. Pro firmu Taconova znamená komfort, špičkovou kvalitu a jednoduchost současně: jednoduchá informace, plánováni a objednávání. Jednoduchá montáž, obsluha a údržba. Takto vytváříme spolehlivými řešeními předpoklady pro znatelný komfort, o který jde: perfektní teplotu v místnosti a teplotu vody. Ve správné době, na správném místě, buď v obytných objektech, řemeslných nebo průmyslových budovách nebo ve veřejných budovách naše kvalitní výrobky, které šetří zdroje, přesvědčí všude tam, kde jsou kladeny nejvyšší nároky na vytápěcí a chladící techniku, klima v místnosti a sanitární techniku.komfort se postará o kvalitu života a ta začíná u firmy Taconova. taconova.com

4 OBLASTI POUŽITÍ VÝROBKŮ TACONOVA HYDRAULICKÉ VYVAŽOVÁNÍ V budovách je třeba rozvádět takové množství energie, aby byly všechny části budov, prostory a uživatelé zásobeni dle potřeby. Vyvážený systém zabraňuje nedostatečnému nebo nadbytečnému přívodu energie do rozvodů uživatelů a eliminuje nežádoucí zvukové efekty v potrubích a ventilech. Nárůst komfortu díky příjemným teplotám v interiérech a výrazně zvýšenému využití energie jsou citelnými a měřitelnými výsledky hydraulicky harmonizovaných systémů rozvodů. Statické hydraulické vyvažování základní přednost výrobků zn. Taconova patří k modernímu standardu a je neodmyslitelný v dnešní domácí technice. ROZDĚLOVAČE Cílené vytápění jednotlivých prostor zvyšuje komfort, snižuje spotřebu energie a umožňuje hospodárný provoz vytápění. K tomu je nutné optimální rozvádění energie: V rámci hlavních rozvodů ve sklepě nebo v technickém zázemí jsou hlavní průtoky v rámci hydraulického vyvažování rozváděny do jednotlivých částí budovy. Aby bylo docíleno požadované teploty prostředí a tepelných rozvodů, jsou v jednotlivých podlažích potřebné lokální rozvody pomocí inteligentních a spolehlivých rozdělovačů. Rozsáhlá nabídka rozdělovačů zn. Taconova se vyznačuje optimálně vzájemně odladěnými výrobky, které lze kombinovat. SYSTÉMOVÁ TECHNIKA Komplexní řešení jsou v rámci vybavení budov požadovány stále víc. Kompletně předmontované solární stanice a stanice na přípravu čerstvé vody Taconova jsou promyšlenými systémy na nejvyšší úrovni techniky. Kvalitní výrobky Taconova se montují spolu s pečlivě vybranými a osvědčenými výrobky a tím nabízí perfektně fungující sériové jednotky. Funkční komplexní řešení zjednodušují a urychlují plánování a montáž. Jsou zárukou spolehlivého každodenního provozu a údržbu snižují na minimum. ARMATURY Bez potíží fungující topný a chladicí systém vyžaduje mnoho kompaktních pomocníků. Armatury Taconova odvzdušňují topná zařízení automaticky, protože pouze průběžně odvzdušňované topné systémy pracují s nejvyšší účinností. Tepelné směšovací ventily redukují vysoké teploty užitné vody na konstantní teploty, které nehrozí opařením v místě jejího odběru. Další bezpečnost zajišťují víceúčelové armatury, které monitorují tlak v topných agregátech. Promyšlené senzory a měřicí přístroje, např. pro individuální odečet množství tepla, uzavírají rozsáhlou paletu armatur zn. Taconova. 4 Taconova

5 OBSAH Oblasti použití výrobků Taconova 5 Přehled všech výrobků Taconova a jejich použití 6 Stanice na čerstvou vodu Úvod 74 TacoTherm Fresh Femto 77 TacoTherm Fresh 40 / Mega 78 HYDRAULICKÉ VYVAŽOVÁNÍ Vyvažovací ventily Úvod 10 TacoSetter Bypass 17 TacoTherm Fresh Tera 80 TacoTherm Fresh Exa C 82 Bytová předávací stanice TacoTherm Dual Piko 85 TacoSetter Bypass Solar 18 TacoSetter Bypass příruba 19 TacoSetter Inline 21 TacoSetter Rondo 23 TacoSetter Tronic 25 ARMATURY Směšovací ventily Úvod 90 NovaMix Value 97 NovaMix Standard / High Capacity 98 ROZDĚLOVAČE Systémy rozdělovačů Úvod 28 TacoSys High End 33 TacoSys Value 34 TacoSys Connect 35 Směšovací stanice 36 TopMeter Supply/Return 39 Pohony, prostorové termostaty a připojovací moduly Úvod 40 NovaDrive NC/NO 43 TopDrive NC 44 NovaStat EL (elektronický) 46 NovaMaster EL (elektronický) 47 NovaStat RF (dálkově řízený) 48 NovaMaster RF (dálkově řízený) 49 NovaMix Compact 99 Zónové ventily Úvod 100 NovaZone Ball 103 NovaZone Valve 104 Víceúčelové armatury Úvod 106 TriBloc 109 Odvzdušňovací ventily Úvod 110 TacoVent Vent 113 TacoVent HyVent 214 TacoVent AirScoop D 115 TacoVent AirScoop R 116 TacoVent Pure R 117 TacoVent Twin R 118 Průtokoměry Úvod 120 SYSTÉMY Solární stanice Úvod 52 TacoControl Tronic 123 TacoControl FlowMeter 125 TacoSol Circ ER (HE) 59 TacoSol Circ ZR (HE) 60 TacoSol Circ ZR PV EU21 61 Solární regulátor 62 Nabíjecí stanice Úvod 66 TacoSol Load Mega (L) 68 TacoSol Load Tera (L) 70 TacoSol Load Exa L 72 POUŽITÉ ZKRATKY DN = nominální šířka G = upevňovací závit, cylindrický, dle ISO 228 R = potrubní závit / vnější závit dle ISO 7/DIN 2999 Rp = potrubní závit / vnitřní závit dle ISO 7/DIN 2999 IG = vnitřní závit AG = vnější závit M = metrický závit P B max = maximální provozní tlak dle DIN 2401 T B max = maximální provozní teplota dle DIN 2401 k VS = jmenovitý průtok v regulačním ventilu v 1 m 3 /h při plně otevřeném ventilu a tlakové ztrátě 1 bar Taconova 5

6 PŘEHLED VŠECH VÝROBKŮ TACONOVA A JEJICH POUŽITÍ Výroba tepla & chlazení Rozvody tepla & chlazení Jiné NÁZVY VÝROBKŮ OD 2011 NÁZVY VÝROBKŮ DO 2010 Geotermální energie Solární ohřev Olej, plyn, biomasa, elektřina Dálkové teplo Radiátory Podlahové topení Betonové jádro Stropní chlazení a vytápění Konvektory, chladicí výměníky Zdravotechnika Čerstvá voda Zavlažování (zahrady) Průmyslové aplikace HYDRAULICKÉ VYVAŽOVÁNÍ ROZDĚLOVAČE TacoSetter Bypass 100 TacoSetter Bypass Solar 130 TacoSetter Bypass Solar 185 TacoSetter Bypass příruba TacoSetter Inline 100 TacoSetter Inline 130 TacoSetter Rondo TacoSetter Tronic AX TacoSys HighEnd TacoSys Value TacoSys Connect TopMeter Supply TopMeter Return NovaDrive NC NovaDrive NO TopDrive NC NovaStat EL Basic NovaStat EL Quattro NovaStat EL Inwall NovaStat EL Digital NovaStat EL Week NovaStat EL Public NovaMaster EL Basic NovaMaster EL Logic NovaMaster EL SlaveBox NovaMaster EL Timer NovaStat RF Basic NovaStat RF Digital NovaStat RF Week NovaMaster RF Logic NovaMaster RF SlaveBox NovaMaster RF Mini AX AV23 Setter Bypass SD AV23 Setter Bypass SD Solar AV23 Setter Bypass HT Solar AV23 Setter Bypass příruba AV23 Setter Inline AV23 Setter Inline UN AV23 Setter Rondo AV23 Setter Tronic UN z. B. AX96, VF10 (Příslušenství a náhradní díly) VH86 Tacosys VH 86 High End VH86 Tacosys VH 86 Low End VH86 Tacosys HKA AO23 Topmeter VL AO23 Topmeter RL RA57 Novadrive NC RA58 Novadrive NO RA57 Topdrive RT06 RT-EL RT06 RT-ELQ RT06 RT-UW RT06 RT-D RT06 RT-WP RT06 RT-P RX58 Master RX58 Master PL RX58 SB RX58 Timer RT06 RT-RF RT06 RT-RFD RT06 RT-RFWP RX58 Master/Timer-RF RX58 SB RF RX58 RT-RFK např. Směšovací stanice, RX58 Trafo, VH86 atd. 6 Taconova

7 Výroba tepla & chlazení Rozvádění tepla & chlazení Jiné NÁZVY VÝROBKŮ OD 2011 NÁZVY VÝROBKŮ DO 2010 Geotermální energie Solární ohřev Olej, plyn, biomasa, elektřina Dálkové teplo Radiátory Podlahové topení Betonové jádro Stropní chlazení a vytápění Konvektory, chladicí výměníky Zdravotechnika Čerstvá voda Zavlažování (zahrady) Průmyslové aplikace SYSTÉMY TacoSol Circ ER (HE) FV70 Tacosol ER TacoSol Circ ZR (HE) FV70 Tacosol ZR TacoSol Circ ZR PV EU21 FV70 Tacosol Edition EU21 TacoSol Load Mega (L) TacoSol Load Tera (L) TacoSol Load 25 TacoSol Load 25 light Novinka TacoSol Load Exa L TacoSol Load 240 TacoTherm Fresh Femto Novinka TacoTherm Fresh 40 / Mega FF71 Megafresh TacoTherm Fresh Tera Novinka TacoTherm Fresh Exa C TTF 120 TacoTherm Dual Piko AX Novinka např. FY98, FX96 DC-Control, FX96 PV-Panel atd. ARMATURY NovaMix Value 65 FS NovaMix Value 70 FS NovaMix Standard 40 NovaMix Standard 70 NovaMix Standard 70 FR NovaMix Standard 70 FS NovaMix HighCapacity 70 NovaMix Compact 70 NovaZone Ball 2way NovaZone Ball 3way NovaZone Valve 2way NovaZone Valve 3way TriBloc 2.5 TriBloc 3.0 TacoVent HyVent TacoVent Vent TacoVent AirScoop D horizontální TacoVent AirScoop D vertikální TacoVent AirScoop R TacoVent AirScoop Solar TacoVent AirScoop Pure TacoVent Twin TacoControl Tronic TacoControl FlowMeter AX MT53 MT53 MT52 MT52 zásobníkový ohřev MT52 průtokový ohřev MT52 MT52 HC MT52 Compact RK56 motorický kulový kohout RK57 motorický kulový kohout RM56 zónový ventil RM56 zónový ventil UK32 Tri-Bloc UK32 Tri-Bloc ER40 HyVent ER40 Vent EL43 Airscoop vertikální odlučovač vzduchu Novinka Novinka Novinka Novinka VFS přímý senzor AV23 Flometer např. MX96 RV (k MT52), MX78 přesný teploměr Taconova 7

8 HYDRAULICKÉ VYVAŽOVÁNÍ V hydraulických topných a chladicích systémech je nosič energie dopravován po rozdílně dlouhých rozvodových trasách. Na cestě od výroby energie ke spotřebiteli představují délky různých potrubí, odbočení i ventily a výměníky tepla jednotlivé překážky, jejichž konstrukce průřezu a povrchová nerovnost průtok omezují. V budovách je třeba rozvádět takové množství energie, aby byly všechny části budov, prostory a spotřebiče zásobovány optimálně a dle potřeby. Vyvážený systém zabraňuje nedostatečnému nebo nadbytečnému přívodu energie do rozvodů spotřebičů a eliminuje nežádoucí zvukové efekty z průtoku v potrubích a ventilech. Nárůst komfortu díky příjemným teplotám v interiérech a výrazně zvýšenému využití energie jsou citelnými a měřitelnými výsledky hydraulicky harmonizovaných systémů rozvodů.

9

10 NEZBYTNOST PRO MODERNÍ TECHNIKU BYDLENÍ Statické hydronické vyvažování základní přednost výrobků zn. Taconova je součástí moderního standardu a u dnešní domácí techniky neodmyslitelné. V mnoha zemích je hydraulické vyvažování subvencováno. U nových zařízení a při modernizaci stávajících zařízení je toto předepisováno zákonem. KVALITNÍ VENTILY Taconova nabízí veškeré ventily, které jsou potřebné k optimálním aplikacím hydronického vyvažování. Úplná nabídka hodnotných vyvažovacích a měřicích ventilů umožňuje rychlé a jednoduché projektování a tím hospodárný provoz zařízení. Vyvažovací ventily Klasické výrobky řady TacoSetter a TopMeter dbají o požadované objemové proudy v topných, chladicích, solárních zařízeních i v rozdělovacích systémech solných roztoků. U těchto vyvažovacích ventilů lze aktuální průtokové množství kontrolovat přímo na první pohled. Výjimku představuje TacoSetter Tronic, který průtok měří elektronicky. TacoSetter Bypass 100 TacoSetter Bypass Solar 130/185 TacoSetter Bypass příruba TacoSetter Inline 100/130 TacoSetter Rondo TacoSetter Tronic APLIKACE Taconova nabízí kompletní paletu velmi kvalitních vyvažovacích a měřicích ventilů pro nejrůznější oblasti použití. Výroba tepla a chladu Rozvod tepla a chladu (v místnostech) Sanitární zařízení solární vytápění geotermie topný olej, plyn, elektřina, biomasa dálkové vytápění podlahová topení radiátory stropní chlazení a vytápění konvektory, chladicí výměníky betonová jádra užitná voda 10 Taconova

11 T POUŽITÍ VYVAŽOVACÍCH A MĚŘICÍCH VENTILŮ TACONOVA V TOPNÉM OKRUHU T T 3-cestný motorický kulový kohout expanzní nádoba čerpadlo pojistný ventil ukazatel teploty Taconova 11

12 CÍLEM JSOU OPTIMÁLNÍ DODÁVKY Pro docílení rovnoměrného a požadovaného rozvodu tepla jsou omezovány vypočtená průtoková množství na hodnoty průtoku, které odpovídají dané nominální potřebě tepla. Takto jsou dle potřeby napájena topná tělesa, plošná topení a jiné spotřebiče v budově. Nevyvážená soustava Hydraulicky vyvážená soustava 2. patro: nedostatečná dodávka 2. patro: optimální dodávka 1. patro: optimální dodávka 1. patro: optimální dodávka přízemí: přebytečná dodávka přízemí: optimální dodávka ventil s termostatem čerpadlo čerpadlo řízené otáčkami redukční ventil (TacoSetter Rondo) na zpátečce NEVYVÁŽENÁ SOUSTAVA Příklad teplovodního topení s topnými tělesy ukazuje, že nevyvážená topná soustava je bezprostředně citelná podle teplot v prostorách: Zatímco jsou topná tělesa poblíž topné centrály zásobována příliš, do vzdálenějších topných těles nedospěje dostatečné průtokové množství. Takto nejsou top ná tělesa ve vyšších patrech zásobována dostatečně: Jsou příliš chladná nebo reagují opožděně. Tento nedostatek bývá v praxi často kompenzován vyšším výkonem čerpadla, což ale způsobuje hlučné proudění v soustavě a neefektivně provozovanou tvorbu energie. Výsledkem je zvýšená spotřeba energie v čerpadlech a výroba energie. HYDRAULICKY VYVÁŽENÁ SOUSTAVA Harmonizovaná hydraulika je předpokladem optimálního využívání energie a docílení zadaných teplot na přívodu a zpátečce. Pomocí statického hydronického vyvažování jsou potřebná průtoková množství regulována tak, aby byli všichni spotřebitelé v objektu zásobováni dle požadavku. Teplo je tedy rozváděno rovnoměrně a menší aktivita hořáku šetří energii. Součinnost hydraulicky vyvažované soustavy a dimenzování spotřebičů dle potřeby umožňuje hospodárný provoz ohřívače tepla - plným využíváním výhřevnosti paliva - a čerpadel. 12 Taconova

13 VYVAŽOVÁNÍ STÁVAJÍCÍCH TOPNÝCH ZAŘÍZENÍ Pomocí optimalizovaného rozvodu tepla ve stávajících topných soustavách lze ušetřit mnoho energie. Toto je ekologickým a ekonomickým požadavkem naší doby. Na hydronické vyvažování stávajících topných zařízení se vztahují specifické místní směrnice; do jisté míry existují také modely s finanční motivací. VYVÁŽENÍ VĚTVÍ TOPNÝCH ZAŘÍZENÍ S RADIÁTORY NEBO PO DLAHOVÝM TOPENÍM Aby bylo možné provádět hydraulické vyvažování, musí být známá příslušná průtoková množství zařízení a jednotlivých úseků rozvodů. Zatímco u nových zařízení jsou výsledky výpočtů dimenzování potrubí kvůli nastavení k dispozici, u stávajících zařízení tato většinou schází. Proto je nutno nejprve stanovit průtoková množství pomocí jmenovité potřeby tepla nebo tepelného výkonu stávajících topných ploch a podle rozdílu teplot (mezi přívodem a zpátečkou) topného systému. Potřebná jmenovitá průtoková množství lze stanovit na základě výpočtu potřeby tepla (DIN EN 12831). STANOVENÍ PRŮTOKŮ NA ZÁKLADĚ VÝPOČTU SPOTŘEBY TEPLA (DIN EN 12831) Jmenovitá potřeba tepla pro jednotlivé místnosti je odvozena z výpočtu potřeby tepla. Jestli tyto údaje k dispozici nejsou, lze stávající otopné plochy (radiátory nebo podlahové topení) podchytit pomocí formulářů Taconova (ke stažení na taconova.com). Přesný tepelný výkon takto podchycených topných ploch lze stanovit pomocí podkladů výrobce. Potřebná průtoková množství se vypočítají dle rozdílu teplot, zjištěné specifické spotřeby tepla a specifické tepelné kapacity nosného média (většinou vody). Výpočetní formuláře pro radiátorová a podlahová topení a empirické hodnoty pro specifickou potřebu tepla: taconova.com Taconova 13

14 PRO KAŽDÉ PRŮTOKOVÉ MNOŽSTVÍ SPRÁVNÝ VÝROBEK Setter Obj.č. 0,3 0,6 1 1, TacoSetter Bypass X2.XXX X X0.XXX X2.XXX X0.XXX X1.XXX X1.XXX X1.XXX X1.XXX TacoSetter Bypass Solar 130/ X.XXX X.XXX X.XXX TacoSetter Bypass příruba TacoSetter Inline l/min 4 15 l/min 2 12 l/min 8 30 l/min 6 20 l/min l/min 8 20 l/min l/min l/min l/min l/min l/min l/min l/min l/min ,3 1,5 l/min X3.XXX X4.XXX X8.XXX X9.XXX TacoSetter Inline 130 TacoSetter Rondo 0,6 2,4 l/min 1 3,5 l/min 2 8 l/min 3 12 l/min l/min l/min l/min ,5 6 l/min l/min l/min l/min XXX 0,6 8 l/min TacoSetter Tronic l/min l/min 14 Taconova

15 OPTIMALIZACE CELÉHO SYSTÉMU POMOCÍ HYDRAULICKÉHO VYVAŽOVÁNÍ Optimálně nastavené vytápění zajistí rovnoměrné rozdělení tepla. Zvyšuje to komfort bydlení, snižuje emise CO 2 a spotřebu energie. VÝHODY PŘI PROJEKTOVÁNÍ Nejjednodušší plánování investic a instalační prohlídky Bezpečnost plánování a dodržení příslušných nařízení a norem při plánování vytápění a zdravotechniky. Bezpečnost produktu díky trvanlivým evropským armaturám VÝHODY PŘI INSTALACI časově úsporná regulace průtokových množství bez přepočtů jednoduchá kontrola průtokových množství během údržby a kontrola bez měřicích přístrojů jednoduché provádění statického hydraulického vyvažování stávajících zařízení Prostorově nenáročná regulace v potrubních instalacích Taconova 15

16 ORIGINÁL TacoSetter Bypass interně známý jako «TacoSetter» klasik mezi vyvažovacími ventily. Oblíbený a spolehlivý originál pro statické hydronické vyvažování ukazuje průtokové množství pomocí stupnice přímo na průhledové trubici nebo v armatuře. TacoSetter Bypass je od roku 1985 součástí sortimentu Taconova. Při uchování svých osvědčených vlastností byl soustavně dál vyvíjen. Vedle standardní verze existuje solární verze s vysokou tepelnou odolností (do 185 C). 16 Taconova

17 TACOSETTER BYPASS 100 FUNKCE paralelně s hlavním tokem vedený, automatický uzavírací obchvat s měřicí a indikační jednotkou (měřící stupnice v l/min) vytlačovací princip narážejícího tělíska vedeného v měřicí trubici vratnou pružinou odečítací polohou hodnoty je spodní okraj plováčku měřicí jednotka se nachází v obchvatu (bypass) hlavního toku a nemá trvalý průtok; aktivuje se podle potřeby stlačením rukojeti pomocí vestavěných klapek; zapnutí resp. vypnutí měřicího zařízení nemá žádný vliv na hlavní průtok TECHNICKÉ ÚDAJE provozní teplota TB max : 100 C POPIS vyvažovací a uzavírací ventil hydronické vyvažování, měření a kontrola průtoku v systému nebo v subsystému VERZE vnitřní závit (s a bez izolačního pouzdra) vnější závit (s a bez izolačního pouzdra) Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY přímá vizuální kontrola průtoku (na průhledové trubici) TB izolační pouzdro: C provozní tlak PB max : 10 bar přesnost měření rozsah měření % = ± 5 % konečné hodnoty rozsah měření do 20 % a nad 80 % = ± 10 % konečné hodnoty vnitřní závit Rp (cylindrický) dle DIN 2999/ISO 7 nebo cylindrický vnější závit (G) dle ISO 228 montážní poloha: ve směru proudění, libovolná (360 ) DN Rp Rp ½ ½ 2 2 G G: 1 1 1½ 1½ hodnota kvs : 1,95 54 m 3 /h rozsah měření: 2 8 l/min l/min potřebná množství vody se nastavují přesně, rychle, pohodlně a plynule nejsou potřebné žádné nákladné pomůcky (měřicí přístroje, diagramy, tabulky) není nutný žádný další uzavírací ventil náhrada nebo údržba možná při plném tlaku v zařízení nízká tlaková ztráta možnost nastavení kdykoli MATERIÁL pouzdro: mosaz měřicí trubice: plast vnitřní díly: nerezová ocel, mosaz a plast průhledová trubice: teplovzdorná a nárazuvzdorný plast těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami topná voda chladicí voda pitná voda (certifikáty SVGW, ACS) Taconova 17

18 TACOSETTER BYPASS SOLÁRNÍ 130/185 FUNKCE viz TacoSetter Bypass 100 u provedení pro vysoké teploty (185) je obchvat (Bypass) po nastavení nahrazen záslepkami, aby zůstala až po teplotu195 C (krátkodobě) zajištěna plná provozuschopnost TECHNICKÉ ÚDAJE provozní teplota: verze Bypass Solar 130: TB max : 130 C verze Bypass Solar 185 se záslepkami: T B max : 185 C, krátkodobě 195 C provozní tlak: verze Bypass Solar 130: PB max : 8 bar verze Bypass Solar 185 se záslepkami: POPIS vyvažovací a uzavírací ventil hydronické vyvažování a kontrola průtoku v solárních systémech verze Solar 185: určena speciálně pro vyvažování střešních kolektorů i za obtížných vnějších podmínek VERZE TacoSetter Bypass Solar 130: vnitřní závit a vnější závit TacoSetter Bypass Solar 185: vnitřní závit a vnější závit Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY přímá vizuální kontrola průtoku (průhledová trubice) pro vysoké teploty až do 185 C potřebná množství vody lze nastavit přesně, rychle, pohodlně a plynule bez nutnosti nákladných pomůcek (měřicí přístroje, diagramy, tabulky) úspora dalšího uzavíracího ventilu P B max : 16 bar přesnost měření: ± 10 % konečné hodnoty vnitřní závit Rp (cylindrický)dle DIN 2999/ISO 7 cylindrický vnější závit (G) dle ISO 228 montážní poloha: ve směru proudění, libovolná (360 ) DN Rp Rp: ¾ ¾ 1¼ 1¼ G G: 1 1 1¼ 1¼ hodnota kvs : 2,2 17 m 3 /h rozsah měření: 2 12 l/min l/min MATERIÁL pouzdro: mosaz měřicí trubice: plast vnitřní díly: nerez ocel, mosaz a plast průhledová trubice: borosilikát těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s příslušnými antikorozními a nemrznoucími aditivy (viz dokument s korekčními křivkami na taconova.com) topná voda (viz také standardní verze) Bypass lze nahradit při plném provozním tlaku záslepkami nízká tlaková ztráta 18 Taconova

19 TACOSETTER BYPASS PŘÍRUBOVÝ FUNKCE paralelně s hlavním průtokem vedený, automatický uzavírací obchvat s měřicí a indikační částí (průhledová trubice se stupnicí v l/min) vytlačovací princip narážejícího tělíska vedeného v měřicí trubici se zpětnou pružinou průtokoměr (Bypass) pomocí příruby namontován na straně pouzdra za normálního provozu oddělují průtokoměr od pouzdra ventilu dva uzavírací ventily indikace průtoku nastane pouze v případě, pokud jsou otevřeny oba ventily průtok, zobrazený na průtokoměru, se nezmění, POPIS vyvažovací a uzavírací ventil hydronické vyvažování, měření a kontrola průtoku systému nebo subsystému VERZE Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY přímá vizuální kontrola průtoku (průhledovou trubicí) pro velká průtoková množství až 650 l/min i když budou následně uzavírací ventily pro obchvat během provozu zavřeny měřený průtok ukazuje spodní hrana plováčku TECHNICKÉ ÚDAJE hodnota kvs a rozsah měření: viz tabulky vedle provozní teplota TB max : 100 C provozní tlak PB max : 10 bar přesnost měření: ± 5 % konečné hodnoty montážní poloha: ve směru proudění, libovolná (360 ) DN hodnota kvs : m 3 /h rozsah měření: l/min l/min hmotnost: 13,9 19,7 kg potřebná množství vody se nastavují přesně, rychle, pohodlně a plynule bez nutnosti nákladných pomůcek (měřicí přístroje, diagramy, tabulky) velká přesnost měření údržba možná za plného provozu možná montáž napouštěcího nebo vypouštěcího kohoutu MATERIÁL pouzdro: šedá slitina měřicí trubice: plast vnitřní díly: nerezová ocel, mosaz a plast průhledová trubice: tepluvzdorný a nárazuvzdorný plast těsnění: EPDM úspora dalšího uzavíracího ventilu nízká tlaková ztráta PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími aditivy topná voda chladicí voda Taconova 19

20 MULTITALENT TacoSetter Inline je multitalentem mezi vyvažovacími ventily. Pomocí něj lze průtok v nejrůznějších systémech přímo regulovat, zobrazit a omezit. Používá se u podlahových topení, rozdělovačů topných okruhů, tepelných čerpadel, chladicích okruhů, sanitárních a solárních zařízení. 20 Taconova

21 TACOSETTER INLINE 100/130 FUNKCE regulační ventil s vestavěným průtokoměrem a přímou indikací hodnoty průtoku v l/min. vytlačovací princip narážejícího tělíska vedeného v měřicí trubici zpětnou pružinou měřený průtok ukazuje spodní hrana plováčku nastavení šroubovákem pomocí nastavovacího šroubu TECHNICKÉ ÚDAJE provozní teplota: verze Inline 100: TB max : 100 C verze Inline 130: TB max : 130 C (krátkodobě 160 C ) provozní tlak: verze Inline 100: PB max : 10 bar verze Inline 130: PB max : 8 bar POPIS vyvažovací a uzavírací ventil hydronické vyvažování a kontrola průtoku přímo v systému nebo v subystému TacoSetter Inline 130 lze zapojit přímo na nasávací hrdlo čerpadla VERZE TacoSetter Inline 100: vnitřní závit, vnější závit, Odolný vůči odzinkování TacoSetter Inline 130: glykolovou stupnicí, stupnicí na vuo Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY přímá vizuální kontrola průtoku (průhledová trubice) pro průtoková množství 0,3 40 l/min potřebná množství vody se nastavují přesně, rychle, pohodlně a plynule TacoSetter Inline 100 je schválen pro pitnou vodu TacoSetter Inline 130 je použitelný při vysokých teplotách až do 130 C v solárních rozvodech s glykolovou stupnicí nebo bez ní bez nutnosti potřeby nákladných pomůcek (měřicí přístroje, diagramy, tabulky) přesnost měření: ± 10 % konečné hodnoty připojovací závit: dle DIN 2999/ISO 7 resp. ISO 228 montážní poloha: ve směru proudění, libovolná (360 ) MATERIÁL pouzdro: mosaz nebo mosaz odolná proti korozi mosazi měřicí trubice: plast vnitřní díly: nerez ocel a plast průhledová trubice: tepluvzdorný a nárazuvzdorný plast nebo borosilikát těsnění: EPDM DN G Rp: ¾ ½ G G: ¾ ¾ 1 1 hodnota kvs : 0,25 5 m 3 /h rozsah měření: 0,3 1,5 l/min l/min PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami (viz dokument s korekčními křivkami na taconova.com) topná voda chladicí voda TacoSetter Inline 100: pitná voda (certifikáty SVGW, ACS a KTW) Taconova 21

22 KOMPAKTNÍ VENTIL TacoSetter Rondo šetří místo a překvapuje funkčním designem. Vhodný pro přímou montáž do přívodu nebo zpátečky topných těles nebo do rozvodových větví, umožňuje jednoduchou regulaci průtokového množství bez tabulek ventilů. Svým rozsahem měření a regulace 0,6 8 l/min je koncipován pro systémy s malými rozměry potrubí. Nastavení a závěrečné zajištění armatury ochranným krytem lze provést bez použití nářadí. 22 Taconova

23 TACOSETTER RONDO FUNKCE stupnice na průhledové trubici umožňuje jednoduchý odečet průtokového množství v l/min otáčením průhledu se mění průřez otvoru ventilu, čímž se nastavuje požadované průtokové množství měření průtoku je založeno na principu vychýlení clony v tělese průtokoměru výchylka clony je mechanicky přenášena na měřící stupnici v průhledovém indikátoru TECHNICKÉ ÚDAJE hodnota kvs : 1 m³/h provozní teplota TB max : 100 C provozní tlak PB max : 6 bar rozsah měření: 0,6 8 l/min POPIS vyvažovací a uzavírací ventil hydronické vyvažování a kontrola průtoku přímo na spotřebiči VERZE S / bez šroubení Příslušenství a náhradní díly najdete v datovém listu a v ceníku přesnost měření: < 2 l/min ± 20 % koncové hodnoty přesnost měření: > 2 l/min ± 10 % koncové hodnoty vnitřní závit Rp dle DIN 2999/ISO 7 vnější závit (G) dle ISO 228 montážní poloha: ve směru proudění, libovolná (360 ) DN 15 G Rp: ½ ½ / ¾ ½ G G: ¾ ¾ hodnota kvs : 1 m 3 /h rozsah měření: 0,6 8 l/min VÝHODY díky kompaktní konstrukci zabírá málo místa potřebná množství vody se nastavují přesně, rychle, pohodlně a plynule pomocí ochranného krytu přímá vizuální kontrola průtoku (průhledovým indikátorem bez přímého obtékání) bez nutnosti nákladných pomůcek (měřicí přístroje, diagramy, tabulky nízká tlaková ztráta MATERIÁL pouzdro: poniklovaná mosaz měřicí trubice: plast vnitřní díly: plast průhledová trubice: tepluvzdorný a nárazuvzdorný plast těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími aditivy topná voda chladicí voda Taconova 23

24 HYBRID TacoSetter Tronic je vyvažovací ventil se zavírací funkcí, který zvládá současně digitální měření průtoku a teploty. Monitoruje pitnou vodu, solární a topné systémy a předává přesné údaje elektronické regulaci systému. Je vhodný pro průtoková množství 1 40 l/min 24 Taconova

25 TACOSETTER TRONIC FUNKCE měření průtoku se provádí na principu víření v médiu vznik víření kvůli překážkám proudění je úměrné rychlosti proudění vzniklé víření je detektováno piezoelektrickým pádlem a vyhodnocováno integrovanou elektronikou TECHNICKÉ ÚDAJE hodnota kvs a rozsah měření: viz tabulky vedle provozní teplota TB max : 120 C provozní tlak PB max : 8 bar přesnost měření: 1 12 l/min < 3 % koncové hodnoty přesnost měření: 2 40 l/min ± 1,5 % koncové hodnoty tepelný rozsah: C měřicí díly: prověřeny na pitnou vodu POPIS vyvažovací a uzavírací ventil s funkcí elektronického měření digitální měření průtoku a teploty pro uchování a předávání údajů pro regulaci čerpadel a ventilů nebo odečtu množství tepla zdroj informací pro elektronické ovládání systému viskozita média: viz přehled typů naplocho těsnící přípojky 1" krytí: IP44a elektrický signalizační senzor: teplota: 0,5 3,5 V průtok: 0,5 3,5 V zemnění: 0 V (PE) napětí (+5 V DC), PELV VERZE Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY velmi velká přesnost měření měření průtoků 1 40 l/min odolné glykolu ručně ovladatelný a uzavíratelný cylindrický nější závit (G) a vnitřní závit (převlečná matice) G 1" dle ISO 228 montážní poloha: ve směru proudění (dodržovat pokyn v technickém listu) DN 20 G G: 1 1 hodnota kvs : 1,05 / 3,03 m 3 /h rozsah měření: 1 12 / 2 40 l/min Viskozita: 4 mm / 2 mm ²/s bez pohyblivých dílů nízká taková ztráta MATERIÁL pouzdro: mosaz vnitřní díly: nerez ocel, mosaz a plast senzor: PPS, PPA, PA těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami topná voda chladicí voda pitná voda Taconova 25

26 ROZDĚLOVAČE Cílené vytápění jednotlivých místností zvyšuje komfort, snižuje spotřebu energie a umožňuje hospodárný provoz vytápění. K tomu je nutné optimální rozvádění energie: V rámci hlavních rozvodů ve sklepě nebo v technickém zázemí jsou hlavní průtoky v rámci hydronického vyvažování rozváděny do jednotlivých částí budovy. Aby bylo dosaženo požadovaných teplot prostor a tepelných rozvodů, jsou v jednotlivých patrech navíc potřebné lokální rozvody pomocí inteligentních a spolehlivých rozdělovačů. Tohoto se docílí částečně dalším hydronickým vyvažováním přímo ve větvi rozdělovače a cíleným elektronickým řízením ventilů na principu «OTEVŘENO/ZAVŘENO» pomocí prostorových termostatů. Kontrolované otevírání a zavírání těchto ventilů je závislé na potřebě tepla. Rozsáhlá nabídka rozvaděčů zn. Taconova se vyznačuje optimálně vzájemně laděnými výrobky, které lze rozmanitě kombinovat.

27

28 PERFEKTNÍ SOUHRA Rozdělovače jsou klíčovou předností zn. Taconova. Inovační technika a prvotřídní komponenty zajišťují spolehlivý a ekonomický přívod energie dle potřeby. Vzájemně odladěné systémy rozdělovačů, vyvažovací ventily, prostorové termostaty a připojovací moduly v souhře zajistí optimální klima v místnostech dle individuálních požadavků. Výběr hodnotných výrobků pokrývá veškeré potřeby v oblasti rozvodu tepla a chlazení. Systémy rozdělovačů Kompletně předmontované systémy rozdělovačů TacoSys z nerez oceli jsou dimenzovány pro dva až dvanáct topných okruhů. K vybavení mimo jiné patří TopMeter (u TacoSys High End) a odvzdušňovač TacoVent Vent. TacoSys High End TacoSys Value TacoSys Connect Vyvažovací ventily Pomocí známého a osvědčeného vyvažovacího ventilu TopMeter lze průtok v topných okruzích regulovat, zobrazit a uzavřít přímo na registru přivaděče a zpátečky. TopMeter Supply TopMeter Return Pohony Elektrotermické pohony NovaDrive a TopDrive jsou ideální pro systémy rozdělovačů High End a Value a radiátorové ventily. Přesné bajonetové přípojky umožňují jednoduchou montáž NovaDrive NC/NO TopDrive NC NovaDrive DDC Prostorové termostaty Taconova vede široký sortiment prostorových termostatů. Fungují bezchybně pomocí pohonů NovaDrive a TopDrive. Pro novostavby a sanace doporučujeme vodičové propojení (EL) a bezdrátové provedení (RF), pro renovace především bezdrátové provedení. NovaStat EL (Electronic) NovaStat RF (Radio Frequency) Připojovací moduly U komplexních požadavků na klima v místnostech budovy lze prostorové termostaty kombinovat s rozšířitelnými připojovacími moduly. NovaMaster EL (Electronic) NovaMaster RF (Radio Frequency) POUŽITÍ Výrobky zn. Taconova v oblasti rozdělovačů se především používají pro podlahové vytápění. Vhodné jsou však zároveň i pro mnoho dalších využití: Výroba tepla a chlazení Rozvod tepla a chlazení (klima v místnosti) Sanitární zařízení podlahové topení topná tělesa stropní chlazení a vytápění konvektory, chladicí výměníky betonová jádra 28 Taconova

29 POUŽITÍ SYSTÉMŮ ROZDĚLOVAČŮ, POHONŮ A PROSTOROVÝCH TERMOSTATŮ ZN. TACONOVA PŘI VYTÁPĚNÍ T T Taconova 29

30 TEPELNÝ KOMFORT A ENERGETICKÁ EFEKTIVNOST PLOŠNÝM VYTÁPĚNÍM Tepelný komfort a energetická efektivnost jsou nutnými požadavky na moderní systémy topení a pro stavebníky a investory podstatnými argumenty pro volbu plošného vytápění. PLOŠNÉ VYTÁPĚNÍ JE SOUČÁSTÍ MODERNÍCH ENERGETICKÝCH SYSTÉMŮ Jak v soukromých obytných domech tak ve velkoprostorových administrativních budovách nízkoteplotní systémy topení nabízí kromě komfortu také výhodné předpoklady využívání obnovitelných energií a energeticky výhodné použití moderních systémů topení pomocí úplného využívání energetické hodnoty paliv a tepelných čerpadel. Plošné vytápění představuje společně s nízkoteplotní výrobou tepla moderní a energeticky výhodný systém vytápění. PRAVIDLA PŘI PLOŠNÉM VYTÁPĚNÍ Systémy podlahového vytápění vyžadují přesnou regulaci průtokových množství v jednotlivých topných okruzích, protože nízkoteplotní plošné vytápění a vysokoteplotní tepelné systémy se chovají setrvačně. Toto chování je výrazně ovlivněno hydraulickými vlastnostmi plošných systémů vytápění: K přenosu tepla slouží celá plocha podlahy nebo stěny Rozvod tepla je rozčleněn do více topných okruhů s malými průřezy potrubí a jejich velkými délkami Předávání tepla probíhá při nízké teplotě a malém roztahování POJÍTKO PROROZDĚLOVÁNÍ TEPLA Rozdělovač topného okruhu je proto spolu s příslušnými řídícími zařízeními jako vyvažovacími ventily, uzavíracími ventily a pohony, rozhodujícím pojítkem mezi ohřívačem tepla a plošným systémem vytápění a zajišťuje rovnoměrné rozdělování tepla. VYVÁŽENÍ HYDRAULIKY ZAŘÍZENÍ Při uvedení do provozu je nutno hydrauliku zařízení vyvážit tak, aby byli všichni spotřebitelé tepla dle své potřeby zásobeni top nou vodou. V hlavním rozvodu jsou průtoková množství topné vody pomocí hydraulického vyvažování omezeny na hodnoty průtoku tak, aby odpovídaly vypočtenému předávání tepla do jednotlivých úseků. ROZVOD DO JEDNOTLIVÝCH TOPNÝCH OKRUHŮ Pro dosažení požadované teploty v místnostech na jednom podlaží jsou u podlahového topení dodatečně nastavena množství průtoku pro každý topný okruh. Vyvažovací ventily TopMeter umožňují přesné nastavení a okamžitou kontrolu stanoveného průtokového množství: přímo na zpátečce nebo přivaděči rozdělovače topných okruhů lze provést nastavení a odečet v l/min. Takto lze provést centrálně regulaci s minimální časovou náročností systému plošného vytápění rozdělovačem pro několik topných okruhů najednou. PRVNÍ JAKOST Odborné firmy redukují pomocí jednoduché a efektivní práce s TopMeterem provozní náklady. Tímto je TopMeter fy Taconova první volbou při regulaci systémů rozdělování tepla. 30 Taconova

31 VÝHODY SPOKOJENÝCH ZÁKAZNÍKŮ Rozdělovače Taconova jsou ideálně vhodné pro nejrůznější druhy budov. Odborní projektanti a odborní řemeslníci profitují z jistoty těchto spolehlivých řešení systémů a spokojenosti svých zákazníků. VÝHODY PŘI PROJEKTOVÁNÍ spolehlivé dodržení nastavené dimenze jednoduchou regulací bezporuchový provoz zařízení díky automatickému odvzdušňování a areatovacímu nastavení průtoku možné dodatečné rozšíření funkcí regulace pomocí dalších elektrotermických pohonů ventilů jednoduchá nabídka dílů díky kompletnímu VÝHODY PŘI INSTALACI předmontované a kompletně připravené systémy rozdělovačů s minimem závitových spojení časově nenáročné, reprodukovatelné nastavování průtokových množství bez přepočtu přímo na l/min jednoduchá kontrola průtoku bez měřicích zařízení při údržbě a kontrole vysoká přesnost řízení konstantních prostorových teplot sortimentu včetně regulačních komponentů Taconova 31

32 ROZDĚLOVAČE Kompletně předmontované systémy rozdělovačů TacoSys rozdělují energii optimálně po celé budově. Robustní registry s rozdělovači z nerez oceli, osazené inovativní technikou, vytváří spolehlivý, přiměřený a úsporný rozvod energie. U provedení High End zajišťují známé ventily TopMeter perfektní hydraulické vyvažování. High End a Value lze navíc ideálně kombinovat s pohony NovaDrive a prostorovými termostaty NovaStat. Jejich souhra zajistí příjemné, individuální klima v prostoru. 32 Taconova

33 TACOSYS HIGH END FUNKCE připraveno pro dva až dvanáct topných okruhů registry přivaděče a zpátečky se připojují na topný systém pomocí alternativních šroubení lze bez potíží napojit navýstupy s eurokonusy předpokládané průtokové množství lze pro každý topný okruh na ventilu TopMeter nastavit individuálně ruční nastavování nebo termostaty do místností s pohony zajistí individuální příznivé podmínky VYBAVENÍ ventilu s ručním nastavením na přivaděči 2x automatický odvzdušňovač TacoVent Vent a napouštěcí a vypouštěcí kohout přípojky na topný okruh eurokonus ¾" vnější závit. POPIS podlahový rozdělovač s vyvažovacími ventily TopMeter VERZE Vyvažovací ventil TopMeter na zpátečce nebo na přívodu 2 12 topných okruhů S a bez kulových ventilů Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY perfektní vyvažování díky ventilu TopMeter na přivaděči a zpátečce zaručeno robustní registry z nerez oceli ventily rozvaděčů jsou připravené pro elektrotermické pohony NovaDrive a TopDrive ruční nastavení nabízí reprodukovatelnou kontrolu průtoku kónická forma ventilu s téměř lineární křivkou pro jemně nastavitelný průtok těleso ventilu a protikus se samostatným centrováním, TECHNICKÉ ÚDAJE rozsah měření: 0,5 2,5 l/min / 1 5 l/min teplota média: C provozní tlak PB max : 6 bar přesnost měření ventilu TopMeter: ± 10 % nominální hodnoty všechny potrubní přípojky: eurokonus ¾" MATERIÁL registr: broušená nerez ocel vnitřní díly: niklovaná mosaz, tepelně odolné a houževnaté plasty držák: zesílený skloplastový kompozit těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami tudíž absolutně přesné odvzdušňovač TacoVent Vent odvzdušňuje automaticky na přivaděči a zpátečce snadná instalace díky nesouosé poloze registrů ze zesíleného skloplastového kompozitu s protihlukovou ochranou kompletně předmontováno včetně napouštěcích a vypouštěcích kohoutů a kulových ventilů Taconova 33

34 TACOSYS VALUE FUNKCE připraveno pro dva až dvanáct topných okruhů registry přivaděče a zpátečky se připojují na topný systém pomocí alternativních šroubení lze bez potíží napojit na výstupy s eurokonusy ruční nastavování nebo termostaty do místností s pohony zajistí individuální příznivé podmínky VYBAVENÍ ventilu s ručním nastavením na přivaděči 2x automatický odvzdušňovač TacoVent Vent a napouštěcí a vypouštěcí kohout přípojky na topný okruh eurokonus ¾" vnější závit. POPIS rozdělovač podlahového vytápění bez TopMeteru TECHNICKÉ ÚDAJE teplota média: C provozní tlak PB max : 6 bar všechny potrubní přípojky: ¾" eurokonus VERZE 2 12 topných okruhů S a bez kulových ventilů Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY robustní registr rozdělovačů z nerez oceli ventily rozdělovačů jsou připraveny pro elektrotermické pohony NovaDrive a TopDrive možnost manuelního nastavení průtoku konická forma ventilu s téměř lineární křivkou pro jemně nastavitelný průtok horní a spodní část ventilu se samostatným centrováním, tudíž absolutně přesná montáž odvzdušňovač TacoVent Vent odvzdušňuje automaticky na přívodu i zpátečce snadná instalace nesouosých registrů ze sklopastového kompozitu kompletně předmontováno včetně kulových ventilů a napouštěcích a vypouštěcích kohoutů MATERIÁL registr rozdělovače: broušená nerez ocel vnitřní části: niklovaná mosaz, tepelně odolný a houževnatý plast montážní konzole: zesílený skloplastový kompozit těsnění: EPDM PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami 34 Taconova

35 TACOSYS CONNECT FUNKCE připraveno pro dva až dvanáct topných okruhů registry přivaděče a zpátečky se připojí na topný systém snadné připojení potrubí k okruhům na eurokonus VYBAVENÍ ventilu s ručním nastavením na přivaděči 2x automatický odvzdušňovač TacoVent Vent a napouštěcí a vypouštěcí kohout přípojky na topný okruh eurokonus ¾" vnější závit. TECHNICKÉ ÚDAJE teplota média: C provozní tlak PB max : 8 bar všechny potrubní přípojky: eurokonus ¾ POPIS nástavný rozdělovač pro radiátory VERZE 2 12 topných okruhů S a bez kulových ventilů MATERIÁL registr rozdělovače: broušená nerez ocel vnitřní díly: mosaz, tepelně odolné a houževnaté plasty montážní konzola: skloplastový kompozit těsnění: EPDM Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY robustní registr z nerez oceli PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami navrtán z jedné strany bez vzniků těsných míst a zbytečných zátek odvzdušňovač TacoVent Vent odvzdušňuje na přívodu a zpátečce automaticky snadná instalace díky nesouosé poloze registrů ze skloplastového kompozitu kompletně předmontováno vč. kulových ventilů a napouštěcích a vypouštěcích kohoutů Taconova 35

36 SMĚŠOVACÍ STANICE FUNKCE Pomocí vestavěného termostatického směšovacího ventilu lze požadovanou přívodní teplotu na rozdělovači topného okruhu přednastavit a poté regulovat. Při překročení bezpečnostní teploty cca 55 C vypne oběhové čerpadlo objemový proud TECHNICKÉ ÚDAJE teplota média: C provozní tlak PB max : 6 bar Bezpečnostní omezovač teploty 55 C: ±10% ze zobrazené hodnoty MATERIÁL Potrubí: nerez ocel POPIS Směšovací stanice zásobuje rozdělovače topných okruhů požadovaným objemovým proudem, přičemž reguluje a monitoruje přívodní teplotu VÝHODY Kompaktní Všechny potřebné armatury a komponenty zabudovány Přípojné matice a excentr: poniklovaný mosaz Těsnění: O-kroužky EPDM PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; směrnice SIA 384/1; ÖNORM H ) Studená voda dle DIN Bezpečná Vlastní zabezpečení stanice pomocí vestavěného bezpečnostního omezovače teploty Jednoduchá Jednoduché nastavení a odečet požadované přívodní teploty Efektivní Vysoce efektivní čerpadlo s vestavěným monitorováním teploty Flexibilní V osových vzdálenostech přívodu a zpátečky, díky použtí přípojného excentru 36 Taconova

37 Taconova 37

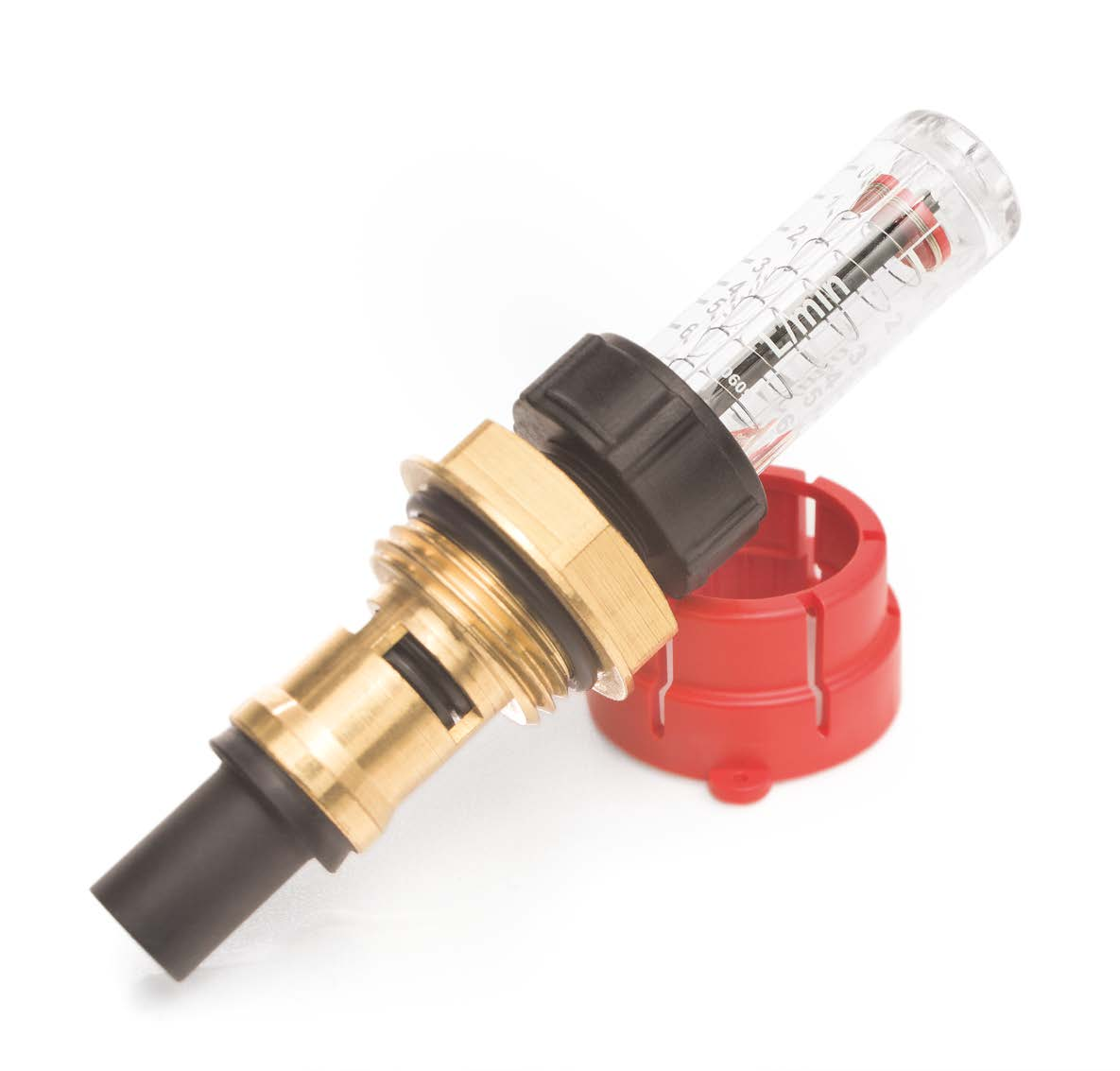

38 PRVNÍ VOLBA TopMeter představuje první volbu při nastavování systémů rozdělovačů. Průtok topných a chladicích okruhů lze regulovat, zobrazit a omezovat přímo na registru přivaděče a zpátečky. 38 Taconova

39 TOPMETER SUPPLY/RETURN FUNKCE otáčením černého vřetene se mění profil otevřenosti ventilu a umožňuje tak nastavení požadovaného průtoku ventil se uzavře úplným dotočením vřetene ve směru hodinových ručiček měření průtoku je založeno na principu clony umístěné v měřící trubici, unášené protékajícím médiem poloha clony se přenáší pístem na disk v ukazateli průtoku se stupnicí, která umožňuje snadné odečtení rychlosti průtoku TECHNICKÉ ÚDAJE provozní teplota TB max : C, dle provedení provozní tlak PB max : 6 bar přesnost měření: ± 10 % koncové hodnoty vnější závit (G) dle ISO 228 montážní poloha: libovolná (360 ) POPIS vyvažovací a uzavírací ventil hydraulické vyvažování, měření a kontrola průtoku v jednotlivých okruzích na registru přivaděče a zpátečky rozdělovačů VERZE Přívod / zpátečka Horní část vyvažování " a ½" Náhradní díly najdete v datovém listu a v ceníku DN G: " / ½ hodnota kvs a rozsah měření: viz technický list MATERIÁL šroubení: mosaz nebo plast (přívod ½") měřicí trubice: plast vnitřní díly: nerez ocel, mosaz a plast průhledová trubice: tepluvzdorný a nárazuvzdorný plast těsnění: EPDM VÝHODY přímá vizuální kontrola průtoku na natištěné stupnici na průhledové trubici požadovaná množství vody lze nastavit přesně, rychle, pohodlně a plynule průhledová trubice dobře viditelná v jakékoliv poloze PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími aditivy topná voda studená voda a po uzavření při plném provozním tlaku možno demontovat (čištění, výměna) bez nutnosti nákladných pomůcek (měřicí přístroje, diagramy, tabulky) nastavení lze zabránit a zaplombovat (přívod ½ "a 3/8"a také zpátečka ½") zamykatelný nízká tlaková ztráta Taconova 39

40 PŘESNÝ A POTŘEBÁM ODPOVÍDAJÍCÍ ROZVOD ENERGIE Podstatným požadavkem na topné a chladicí systémy je zabezpečení požadované teploty místnosti ve správném čase. Pomocí doplňkových komponentů lze dle potřeby konstantně topit nebo chladit. INDIVIDUÁLNÍ VYUŽÍVÁNÍ V BUDOVĚ Podle využívání budovy musí vytápění nebo chlazení místností odpovídat individuálním požadavkům uživatele. Toto je ovlivňováno: nepravidelnou dobou využívání zvýšenou potřebou tepla nebo chladu v jisté denní době, tedy např. přes den v obytných domech nebo o víkendech v obchodních objektech ztrátami tepla při otevírání dveří nebo při vzniku průvanu předpisy o pokojových teplotách v různých zónách AUTOMATIZACE DÍKY PŘÍDAVNÝM KOMPONENTŮM Aby bylo možné nabídnout v požadované době a přesně dle individuální potřeby požadované teploty, je automatizován topný nebo chladicí systém pomocí přídavných komponentů. Provoz lze ovládat použitím elektrotermických pohonů na ventilech ve spojení s prostorovými termostaty, v závislosti na naprogramovaných časech a požadovaných teplotách. Rozdělovače vybavené servopohony navíc umožňují napojení na automatický systém v budově. NEPŘETRŽITÁ KONTROLA Prostorové termostaty měří soustavně teplotu místnosti a tuto pak srovnávají s nastavenou požadovanou hodnotou. Pokud se stávající teplota liší od této požadované hodnoty, vyšle termostat (přes napájecí modul) signál na servopohon. Ten provede nehlučný pohyb zdvihu, který je předán přímo na ventil v konzole rozdělovače, čímž se otevře topný okruh. Díky tomu proudí topná nebo chladicí kapalina do okruhu tak dlouho, dokud není dosaženo požadované teploty, kterou indikují termostaty v místnostech. Tyto zase vyšlou znovu signál na servopohon, který ventil opět uzavře. JEDNODUCHÁ RYCHLÁ MONTÁŽ, PERFEKTNÍ TÝMOVÁ PRÁCE Elektrotermické pohony TopDrive a NovaDrive otevírají nebo zavírají ventily v registru rozdělovače na základě potřeby tepla pomocí prostorových termostatů. Mezi ně zařazený propojovací modul NovaMaster umožňuje jednoduché a rychlé vodičové nebo bezdrátové spojení mezi elektrotermickými pohony a prostorovými termostaty. PERFEKTNÍ DOPLNĚK K SYSTÉMŮM NA TRHU Eletrotermické pohony NovaDrive jsou pro provozní režim bez proudu otevřeno (NO) a bez proudu zavřeno (NC), TopDrive bez proudu zavřeno (NC). Elektrotermické pohony jsou vhodné skoro na všechny běžné ventily a namontovat je lze díky bajonetovému nebo klik uzávěru jednoduše a rychle. DOMONTOVÁNÍ I BEZ KABELÁŽE MOŽNÉ Vodičové nebo bezdrátové provedení: Základním provedením pro ovládání 230 V NC elektrotermických pohonů lze pokrýt nejvíc aplikací. Další provedení umožňují např. ovládání NO elektrotermických pohonů při jak 230 V tak 24 V. Taktéž lze ovládat pohony s pomocným spínačem nebo proporcionálním zdvihem. Kromě toho nabízí Taconova prostorové termostaty s bezdrátovým ovládáním. Bezdrátovým přenosem se lze vyhnout pracné kabeláži - výhoda jak při dodatečné montáži tak u novostavby. MAXIMALIZACE ÚSPORY ENERGIE Ovládání lze navíc rozšířit o logický čerpadlový modul, který čerpadlo vypne, pokud není potřeba topit. Tím se šetří energie a chrání čerpadlo. 40 Taconova

41 NANEJVÝŠ VHODNÉ PRO SPOKOJENÉ ZÁKAZNÍKY Elektrotermické pohony ventilů a prostorové termostaty zn. Taconova efektivně a dle požadavku automatizují rozvody energie v systémech plošného vytápění a chlazení. Široký, cenově a výkonně vyvážený sortiment nabízí řešení pro každý požadavek. VÝHODY PŘI PROJEKTOVÁNÍ bezpečnost díky ověřeným a vyzkoušeným řešením systémů spolehlivé dodržování konstrukčních teplot úspora energie díky přesné regulaci průtokových množství flexibilní aplikace také na poli rozšiřování vybavení, neboť elektrotermické pohony jsou vhodné ke všem běžným typům ventilů jednoduché doplňování radiovými termostaty VÝHODY PŘI INSTALACI jednoduchá a rychlá montáž elektrotermických pohonů pomocí bajonetového uzávěru jednoduchá kontrola funkce elektrotermického pohonu díky vizuální a hmatatelné indikace polohy ventilu tepelný komfort díky konstantním teplotám v místnostech bez nákladů na údržbu díky dlouhé životnosti realizace komplexních požadavků pomocí kombinovatelnosti a rozšiřitelné nabídky programu propojovacích modulů Taconova 41

42 GATEKEEPER Elektrotermické pohony NovaDrive a TopDrive jsou spolehliví Gatekeeper, kteří ventily jednotlivých topných okruhů otevírají a zavírají dle potřeby tepla. Zajišťují jemnou souhru, tichý provoz bez údržby. Společně s prostorovými termostaty NovaStat zajistí v každé místnosti přiměřené klima. NovaDrive a TopDrive jsou vhodné pro většinu běžných ventilů a lze je díky jejich bajonetové nebo klik přípojky montovat jednoduše a rychle. 42 Taconova

43 NOVADRIVE NC/NO FUNKCE při odchylce od požadované teploty v místnosti vyšle termostat signál do elektrotermického pohonu v pohonu zahřeje elektrický odpor expanzní prvek a jakákoliv odchylka od nastavené teploty způsobí, že pohon přenese na ventil příslušný zdvih. regulátor a elektrotermický pohod pracují na principu: «ZAP./VYP.» TECHNICKÉ ÚDAJE přípustná odchylka napětí: ± 10 % Spínací proud: 24V: 0.2 A pro max. 1 min; 230V: 0.6 A pro max. 100 ms doporučené jištění: 0,35 A, dle DIN POPIS elektrotermický pohon ve dvou provedeních NC a NO pro rozdělovače vytápění a radiátorové ventily VERZE provozní režim: bez proudu zavřeno (NC) a bez proudu otevřeno (NO) provozní napětí (AC nebo DC): 24 V nebo 230 V Druhy upevnění a přehled vhodných ventilů / Výrobce rozdělovačů najdete v datovém listu VÝHODY přesná bajonetová přípojka pro lehkou montáž vhodné na všechny běžné typy ventilů a horních dílů rozdělovačů poloha ventilu hmatatelná a vizuální provozní výkon: 1.8 W otevírací interval: ca. 3 min. nominální zdvih: 4 mm nominální uzavírací síla: 90 N okolní teplota: 0 50 C délka připojovacího kabelu: 1 m ochranný mód: IP40 ochranná třída: II výrobek schválen v souladu s a označen CE. MATERIÁL pouzdro a vnitřní díly: tepelně odolný a nárazuvzdorný plast pružina: nerez ocel kontakty: postříbřené kabel: PVC tichý provoz připojovací kabel třecí kontakty uvnitř (bez pohybu kabelů nebo POUŽITÍ pro rozdělovače vytápění a radiátorové ventily studených spojů) dlouhá životnost díky zdvihu min. 4 mm použitelný společně s prostorovými termostaty NovaStat Taconova 43

44 TOPDRIVE NC FUNKCE při odchylce od požadované teploty v místnosti vyšle termostat signál do elektrotermického pohonu v pohonu se zahřeje elektrický odpor expanzní prvek, který svůj pohyb předá dál na ventil regulátor a elektrotermický pohon pracuje na principu «ZAP/VYP.» proměnné rytmické otevírání a zavíráníventilu, závisející na požadované teplotě, rovněž zajišťuje téměř nepřetržitou kontrolní charakteristiku TECHNICKÉ ÚDAJE přípustná odchylka napětí: ± 10 % Spínací proud: POPIS Elektrotermický pohon pro rozdělovače vytápění a radiátorové ventily VERZE provozní režim: bez proudu zavřeno (NC) provozní napětí (AC nebo DC): 24 V nebo 230 V Druhy upevnění a přehled vhodných ventilů / Výrobce rozdělovačů najdete v datovém listu VÝHODY přesná bajonetová rychlopřípojka - lehká montáž vhodný pro většinu běžné typy ventilů a horních dílů rozdělovačů možná montáž v obrácené poloze (360 ) díky tvarovanému těsnění chráněn před netěsnými ventily vizuální poloha ventilu tichý provoz 24V: 0.2 A pro max. 1 min; 230V: 0.6 A pro max. 100 ms doporučené jištění: 0,35 A, dle DIN Provozní výkon: 1.8 W otevírací interval ca. 3 min. zavírací interval: ca. 3 min. nominální zdvih: 4 mm nominální uzavírací síla: 100 N teplota okolí: 0 60 C délka připojovacího kabelu: 1 m Přípojný kabel ověřený VDE ochranný mód: pohon IP44/ elektrosoučástky IP44 ochranná třída: II výrobek je schválen v souladu s a označen značkou CE MATERIÁL pouzdro a vnitřní díly: tepluvzdorný a nárazuvzdorný plast pružina: nerez ocel kabel: PVC dlouhá životnost díky zdvihu min. 4 mm použitelné společně s prostorovými termostaty NovaStat POUŽITÍ pro rozdělovače vytápění a radiátorové ventily 44 Taconova

45 ŘÍDÍCÍ CENTRÁLA Prostorové termostaty NovaStat jsou chytré hlavy techniky rozdělovačů. Tyto řídí dle potřeby elektrotermické pohony NovaDrive a TopDrive. Takto lze teploty v místnostech nastavovat individuálně a šetřit náklady na vytápění. Teplota v místnosti snížená o 1 C představuje snížení nákladů na vytápění cca 6 %. Široký sortiment s vyváženým poměrem ceny a výkonu nabízí řešení pro každou potřebu. Společně s montovatelnými připojovacími moduly NovaMaster si prostorové termostaty poradí i s komplexními nároky. NovaStat a NovaMaster jsou k dispozici ve vodičovém a bezdrátovém provedení. Taconova 45

46 NOVASTAT EL FUNKCE prostřednictvím NTC elektronického snímače, proporcionální integrální regulace nebo derivátní regulace zajišťují prostorové termostaty v kombinaci s elektrotermickými pohony konstantní komfortní teplotu v místnostech. v termostatech integrovaná zpětná vazba brání překmitu nastavené hodnoty pokojové teploty regulace probíhá na principu«zap/vyp» bezhlučný triakový okruh MATERIÁL pouzdro: ABS (UV rezistentní) POUŽITÍ používaný zejména v novostavbách a jako náhradní díl POPIS elektronický prostorový termostat k regulaci elektrotermických pohonů VERZE Přehled o různých prostorových termostatech a příslušenství najdete v datovém listu a v ceníku VÝHODY jednoduchá obsluha příznivý poměr výkon/cena digitální provedení s programováním jednoduché propojení pomocí modulů NovaMaster indikace LED kontrolkami bezhlučný bez opotřebení energeticky úsporný k dispozici pro elektrotermické pohony NC nebo NO 46 Taconova

47 NOVAMASTER EL FUNKCE viz montážní návod MATERIÁL pouzdro: ABS-PC POUŽITÍ propojení a regulace elektrotermických pohonů a prostorových termostatů v blízkosti rozdělovače POPIS propojovací modul k propojení elektrotermických pohonů a prostorových termostatů VERZE Přehled o různých prostorových termostatech a příslušenství najdete v datovém listu a v ceníku VÝHODY modulární konstrukce: propojovací moduly lze kombinovat zásuvkovým konektorem NovaMaster EL Timer umožňuje programování dvou časových skupin modul s čerpadlovou logikou připojení pohonů 24V u NovaMaster EL Basic pomocí síťového adapteru propojení prostorových termostatů a elektrotermických pohonů přímá montáž na zeď nebo na DIN lištu indikace LED kontrolkami bezhlučný bez opotřebení energeticky úsporný Taconova 47

48 NOVASTAT RF FUNKCE prostřednictvím elektronického snímače NTC, proporcionální integrální regulace nebo derivátní regulace zajišťují prostorové termostaty v kombinaci s elektrotermickými pohony konstantní komfortní teplotu v místnostech. v termostatech integrovaná zpětná vazba brání překmitu nastavené hodnoty pokojové teploty regulace probíhá na principu«zap/vyp» bezhlučný triakový okruh MATERIÁL pouzdro: ABS (UV rezistentní) POUŽITÍ použití zejména při renovacích, ale také v novostavbách POPIS bezdrátový prostorový termostat pro ovládání elektrotermických pohonů VERZE Přehled o různých prostorových termostatech a příslušenství najdete v datovém listu a v ceníku VÝHODY jednoduchá obsluha příznivý poměr výkon/cena digitální provedení s programováním jednoduché propojení pomocí modulů NovaMaster indikace LED kontrolkami bezhlučný bez opotřebení energeticky úsporný k dispozici pro elektrotermické pohony NC nebo NO jednoduché bezdrátové propojení s připojovacím modulem NovaMaster RF Logic nebo Mini paralelní individuální programování jednoho (nebo více topných okruhů) optimální umístění v místnostech vlastní kódované signály pro jednotlivé termostaty zkrácená doba montáže bez složité elektroinstalace příznivý poměr ceny a výkonu 48 Taconova

49 NOVAMASTER RF FUNKCE viz montážní návod MATERIÁL pouzdro: ABS-PC POUŽITÍ čisté propojení elektrotermických pohonů poblíž rozdělovače příjem rádiových signálů prostorových termostatů POPIS propojovací modul pro bezdrátové propojení s prostorovými termostaty elektrické propojení elektrotermických pohonů VERZE Přehled o různých prostorových termostatech a příslušenství najdete v datovém listu a v ceníku VÝHODY modulární konstrukce: propojovací moduly lze kombinovat zásuvkovým konektorem NovaMaster EL Timer umožňuje programování dvou časových skupin modul s čerpadlovou logikou připojení pohonů 24V u NovaMaster EL Basic pomocí síťového adapteru propojení prostorových termostatů a elektrotermických pohonů přímá montáž na zeď nebo na DIN lištu indikace LED kontrolkami bezhlučný bez opotřebení energeticky úsporný NovaMaster RF Logic pro individuální programování jednotlivých zón modul vždy s čerpadlovou logikou Taconova 49

50 SYSTÉMOVÁ TECHNIKA Neustále roste požadavek na komplexní řešení technického vybavení budov. Kompaktní solární stanice a stanice na přípravu hygienické teplé vody Taconova jsou promyšlené systémy na nejnovější úrovni techniky. Špičkové výrobky zn. Taconova, montovány pečlivě volenými a osvědčenými komponenty, vytváří perfektně fungující systémové celky. Funkční celková řešení zjednodušují a urychlují projektování a montáž. V praxi garantují jednoduchý a spolehlivý provoz a snižují údržbu a spotřebu energie na minimum. Taconova důsledně dodržuje systém myšlení: Solární stanice a stanice pro přípravu čerstvé vody lze ideálně kombinovat. Solární stanice představují srdce každého solárního zařízení a tvoří nové standardy v nabíjení zásobníků a úspoře energie při přípravě teplé vody. Moderní stanice na přípravu čerstvé vody ohřívají vodu až dle potřeby a tím předcházejí energetickým a hygienickým problémům, které vyplývají ze zásobování užitkové teplé vody.

51

52 INTELIGENTNÍ STANICE Vyspělé stanice Taconova jsou vybaveny všemi potřebnými armaturami a bezpečnostními zařízeními a splňují veškeré požadavky na moderní zařízení budov. Solární stanice TacoSol Circ K okamžitému zapojení připravené montované čerpadlové skupiny pro přímou montáž do solárního cyklu solárního zařízení. - Hydraulické vyvažování, měření a kontrola průtoku jsou možné u všech verzí přímo na solární stanici. - Permanentní, automatické odvzdušňování v odvzdušňovací lahvi (montované na sací straně čerpadla na expanzní nádobě). Fotografie produktu Stanice / Typ Provedení Typ oběhového čerpadla Komentáře TacoSol Circ ER (HE) Jednostoupačkové Standardní čerpadlo nebo HE čerpadlo V nabídce s a bez pojistné skupiny TacoSol Circ ZR (HE) Dvoustoupačkové Standardní čerpadlo nebo HE čerpadlo V nabídce se zavíracím krytem nebo držákem na ovladač TacoSol Circ ZR PV EU21 Dvoustoupačkové HE čerpadlo Energicky soběstačný provoz a regulace solární stanice díky FV panelu Nabíjecí zásobníková stanice TacoSol Load Solární stanice a nabíjecí modul v jednom (systém dělení): - K okamžitému zapojení připravená nabíjecí zásobníková stanice s vestavěným dělícím systémem pro nabíjení jednoho nebo dvou vyrovnávacích nebo zásobníkových ohřívačů užitkové vody solárním ohřevem - Maximální solární výnos a efektivní provoz díky senzorové technice - Ideální doplněk ke stanici na čerstvou vodu TacoTherm Fresh Fotografie produktu Nové označení Staré označení TacoSol Load Mega L TacoSol Load Mega TacoSol Load 25 TacoSol Load 25 light Topný výkon plochy kolektoru *1) Topný výkon plochy kolektoru *2) 12.5 kw Ca. 20 m² Komentáře - Solarní stanice s permanentním automatickým odvzdušňováním - Externí tepelný výměník k nabíjení vyrovnávacího zásobníku na jedné nebo dvou úrovních TacoSol Load Tera L Novinka 25 kw Ca. 60 m² - Od srpna 2015 již s předepsanou vysoce efektivní (HE) čerpadlovou jednotkou - Volitelné zpětné vrstvení primárního okruhu ve vyrovnávacím zásobníku v závislosti na teplotě - Permanentní automatické odvzdušňování TacoSol Load Exa L TacoSol Load kw Ca. 240 m² - Zavěšení na zeď - HE čerpadlová jednotka - Permanentní automatické odvzdušňování *1) dle VDI 6002 *2) v závislosti na celkové tlakové ztrátě solárního okruhu včetně kolektoru 52 Taconova

53 Stanice na čerstvou vodu TacoTherm Fresh K okamžitému zapojení připravená stanice na čerstvou vodu pro požadovaný ohřev teplé vody na principu průtoku. Potřebná primární energie se získává přímo z vyrovnávacího zásobníku. - Bez nutnosti předzásobování pitnou vodou, tudíž bez stagnace vody, účinná ochrana proti bakteriím Legionella Fotografie produktu Nové označení Staré označení TacoTherm Fresh Femto Jmenovitý průtokový výkon *3) TacoTherm Fresh l/min 1 Bytová/-é jednotka/-y *4) Komentáře - S proporcionálním regulátorem - Pro decentralizovaný i centralizovaný ohřev, řeší otázku předpisů pro pitnou vodu - Jednoduše a ekonomicky TacoTherm Fresh Mega Novinka 24 l/min Ca. 4 - Pro přesné, konstantní teploty teplé vody i při změnách zatížení nebo malé výtoči - Teplota výtoče udržovacího modulu - ErP Ready TacoTherm Fresh Tera C Novinka 32 l/min Ca Pro přesné, konstantní teploty teplé vody i při změnách zatížení nebo malé výtoči - Teplota výtoče udržovacího modulu - ErP Ready TacoTherm Fresh Exa C TacoTherm Fresh l/min Ca Zavěšení na zeď - Velké nebo také nejmenší množství průtoku bez kolísání teploty - S tepelnou funkcí ochrany proti bakterii Legionella Bytová předávací stanice TacoTherm Dual Piko Modulární bytová předávací stanice pro decentralizovanou přípravu teplé vody a distribuci topného tepla pro splnění požadavků kladených na hygienickou přípravu pitné teplé vody. - Sofistikovaný vestavěný koncept v kompaktním designu a úzkém tvaru - Variabilní použití - Rychlá a jednoduchá montáž na nebo pod omítku při sanaci nebo v novostavbě - Zásobení bytu teplem pomocí systému potrubí pro tři vedení namísto pěti Fotografie produktu Stanice / Typ TacoTherm Dual Piko Modul čerstvé vody TacoTherm Dual Piko Modul topení Jmenovitý průtokový výkon *3) Bytová jednotka *4) Komentáře do 22 l/min 1 - K dispozici různá příslušenství s možností kombinace podle potřeby 1 - Modulárně s rozdělovačem podlahového vytápění (2-10 topných okruhů, bez skříně s možností až 12 topných okruhů) - Regulace dle pevných hodnot nebo vnější teploty *3) Jmenovitý průtokový výkon u primárního vstupu 70 C a ohřevu studené vody z 10 C na 60 C (o 50 K). Odkaz na DVGW pracovní list W 551. *4) Počet bytových jednotek: Současnost dle TU-Dresden, průměrný průtokový výkon na jeden byt 14 l/min popř. 30 kw s 45 C. Taconova 53

54 T VYUŽITÍ SOLÁRNÍCH STANIC TACONOVA V TOPNÉM ZAŘÍZENÍ T TacoSol Circ A VYUŽITÍ STANIC NA PŘÍPRAVU ČERSTVÉ VODY A NABÍJECÍCH ZÁSOBNÍKOVÝCH STANIC TACONOVA V TOPNÉM ZAŘÍZENÍ T T TacoSol Load TacoTherm Fresh expanzní nádrž indikátor teploty teplotní čidlo 54 Taconova

55 POUŽITÍ BYTOVÉ PŘEDÁVACÍ STANICE TACONOVA V TOPNÉM SYSTÉMU Taconova 55

56 EFEKTIVNÍ A SPOLEHLIVÉ VYUŽÍVÁNÍ OBNOVITELNÝCH ENERGIÍ Spolehlivost a efektivnost jsou podstatným kritériem pro realizaci a provoz solárně tepelných zařízení. Obnovitelné energetické systémy zajišťují potřebu tepelné energie ve spojení s tradičními topnými zařízeními budov. Zvláštní nároky přitom vyplývají při zapojení solárních tepelných zařízení. Vedle vlastního spolehlivého provozu je důležitým kritériem efektivní přenos solárního tepla z kolektoru do tepelného zásobníku. Efektivní provoz solárního tepelného zařízení je přitom v rozhodující míře závislý na správném odvzdušnění zařízení a nastavení objemových proudů specificky dle výkonu. VLASTNÍ BEZPEČNOST SOLÁRNĚ TEPELNÝCH ZAŘÍZENÍ Solární stanice propojují okruh kolektorů s tepelným vý měníkem solárního zásobníku. Podstatnými funkcemi jsou čerpání, regulace a odvzdušňování tak, aby byl za všech provozních podmínek zajištěn spolehlivý a efektivní provoz zařízení. Solární stanice nemá za úkol pouze přívod média k výměníku a transformaci energie, ale také: regulace průtoku dle aktuální potřeby ochranu před nesprávnou cirkulací ochranu komponentů před přetlakem monitorování teploty odlučování vzduchu Kromě toho solární stanice ulehčuje práci na údržbě při plnění a odvzdušňování jednotlivých okruhů pomocí vestavěných víceúčelových ventilů. OCHRANA PŘED PÁROU A KAVITACÍ Konstrukční zajímavostí solární stanice TacoSol Circ je zařazení přípojky pro solární expanzní nádobu na straně sání před čerpadlem. Toto řešení zabraňuje vzniku negativního pracovního tlaku před čerpadlem (podtlak) a tím je zaručena ochrana expanzní nádoby a oběhového čerpadla před kavitací. AUTOMATICKÉ ODLUČOVÁNÍ VZDUCHU Odvzdušňování solárního okruhu je nutné jak po jeho prvním naplnění, tak za probíhajícího provozu. Shromážděný vzduch ruší provoz zařízení, snižuje solární energetický výnos a způsobuje navíc předčasné stárnutí solární kapaliny. Solární stanice TacoSol Circ obsahuje vestavěnou odvzdušňovací nádobu se zabudovaným manometrem, jejichž inovativní konstrukce zajišťuje automatické odlučování vzduchu jak při plnění, tak za provozu. Toto umožňuje odvzdušňování a kontrolu tlaku v solárním okruhu přímo ve stanici. Takto se šetří čas při uvedení do provozu a údržbě solárního zařízení. SKUPINA ARMATURY A ČERPADLA PRO VLASTNÍ BEZPEČNÝ PROVOZ SOLÁRNÍCH ZAŘÍZENÍ Jako kompaktní předmontovaná skupina armatur zahrnuje solární stanice TacoSol Circ nejdůležitější regulační a bezpečnostní součásti jako jsou oběhové čerpadlo, pojistný ventil, zpětný ventil, regulátor průtokového množství odvzdušňovací nádoba, manometr a teploměr. SLUNCE DODÁVÁ TAKÉ PROUD PRO ČERPADLA TacoSol Circ PV EU21 využívá solární energii ve spojení s fotovoltaickým panelem také pro pohon oběhového čerpadla. Intenzita slunečního záření přímo řídí otáčky solárně vyrobeným proudem čerpadla a tím také jeho výkon. Takto je možný úplně soběstačný provoz solárního zařízení. Připojení na síť může odpadnout. Navíc lze za účelem zvýšení výtěžnosti zařízení alternativně použít ovladač čerpadla DC-Control. 56 Taconova

57 SPOLEHLIVÉ VYUŽITÍ SOLÁRNÍ ENERGIE Předmontované a přednastavené komponenty v solárních stanicích zjednodušují projektování, montáž a energeticky efektivní provoz tepelných solárních zařízení. VÝHODY PŘI PROJEKTOVÁNÍ Bezpečnost při plánování a výpočtech díky předmontovaným hlavním komponentům Efektivní projektování díky hydralickému dimenzování a konfiguraci stanic Kontrola nákladů při projektování díky prefabrikov ané stanici a jasné specifikaci komponentů Zjednodušené plánování prostor díky kompaktní stavební technologii Označení jako inovativní projektant VÝHODY PŘI INSTALACI časová úspora při montáži, zprovoznění a údržbě zařízení vysoká přidaná hodnota servis a záruka z jedné ruky provozuschopnost díky kvalitním komponentům snížené prostorové nároky díky kompaktní konstrukci spokojení zákazníci jednoduché prokazování energetického přínosu označení jako inovativní instalatér Taconova 57

58 SAMOSTATNÁ Solární stanice TacoSol Circ jsou dodávány předmontované a jejich montáž může provádět jedna osoba. Hydraulické vyvažování, měření a kontrola průtoku jsou u všech provedení možné přímo v solární stanici. Provedení se dvěmi větvemi zvyšuje svou účinnost pomocí automatického odlučování vzduchu v integrované odvzdušňovací lahvi. Verze ZR PV EU21 je ve spojení s fotovoltaickým panelem EU21 energeticky soběstačná: Je vybavena velmi účinným stejnosměrným čerpadlem a je přímo zásobována a řízena energií ze slunce. 58 Taconova

59 TACOSOL CIRC ER (HE) FUNKCE v kombinaci se solárním regulátorem je pomocí stanice kolektorem ohřátá kapalina dopravována přes tepelný výměník do zásobníku topné resp. pitné vody pomocí vestavěné vyvažovací armatury lze průtokové množství seřídit na výkon kolektoru resp. výměníku tepla a kontrolovat měření průtoku této vyvažovací armatury spočívá na principu plováku se zpětnou pružinou průtokoměr je vestavěn do čerpadlové skupiny regulace se provádí přímo nastavovacím šroubem průtokoměru. Hodnota průtoku se odečítá na spodní hraně plováku POPIS solární stanice připravená k připojení (jedna větev) s vestavěným vyvažovacím TacoSetter Inline 130 na vyžádání v nabídce také s bezpečnostní jednotkou VERZE Verze se standardním čerpadlem (WILO ST 20/6-3, dodání v rámci EU do července 2015 dle Nařízení (EU) č. 622/2012) nebo vysoce účinným čerpadlem (GF PM ) S nebo bez pojistné skupiny Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY kontrola funkce a hydraulické vyvažování bez měřicích zařízení, diagramů nebo tabulek pomocí TacoSetter Inline 130 s přesným odečtem na měřící stupnici kalibrované na glykol podstatné ulehčení procesu napouštění i vypouštění sestavy víceúčelovým kulovým kohoutem vestavěná zpětná klapka zabraňuje nesprávné cirkulaci jednoduchá výměna čerpadla (bez vypouštění pomocí uzávěrů před a za čerpadlem) bezpečná obsluha a žádná minimální údržba VYBAVENÍ vestavěný vyvažovací ventil TacoSetter Inline 130 s přímým zobrazením nastaveného množství průtoku v l/min; stupnice kalibrovaná pro glykolové směsi υ = 2,3 mm/s uzavírací kulový ventil s vestavěnou zpětnou kovovou klapkou alternativně lze obdržet s pojistnou jednotkou oběhová čerpadla: viz přehled typů solární teploměr s rozsahem C; montáž v ochranné trubici Izolací, upevňovací materiál TECHNICKÉ ÚDAJE provozní teplota TB max : 110 C provozní tlak PB max : 8 bar přepouštěcí tlak pojistného ventilu: 6 bar závit: 1" ploché dle DIN 2999/ISO 7 a ISO 228 přesnost měření TacoSetter Inline 130: ± 10 % (nejvyšší nominální hodnoty) hodnota kvs a rozsah měření: viz technický list MATERIÁL pouzdro armatury: mosaz vnitřní součástky: nerez ocel, mosaz, plasty měřící trubice: borosilikát těsnicí O kroužky: EPDM plochá těsnění: materiál s vysokou tepelnou odolností pro solární zařízení izolační pouzdro pěnový PP PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; Norma SIA 384/1; ÖNORM H ) Vodní směsi s příslušnými antikorozními a nemrznoucími aditivy Taconova 59

60 TACOSOL CIRC ZR (HE) FUNKCE Viz TacoSol Circ ER VYBAVENÍ vestavěný vyvažovací ventil TacoSetter Inline 130 s přímým zobrazením nastaveného množství průtoku v l/min; stupnice kalibrovaná na glykolové směsi υ=2,3 mm/s uzavírací kulový kohout s pojistným ventilem a kovovou zpětnou klapkou na přívodu a zpátečce oběhová čerpadla: viz přehled typů odvzdušňovací lahev s odvzdušňovacím ventilem solární teploměr s rozsahem C na přívodu a zpátečce, montováno v ochranné trubici manometr POPIS solární stanice se dvěmi větvemi připravená k připojení, se zabudovaným vyvažovacím ventilem TacoSetter Inline 130, pojistnou sadou a odvzdušňovací jednotkou VERZE Verze se standardním čerpadlem (WILO ST 20/6-3, dodání v rámci EU do července 2015 dle Nařízení (EU) č. 622/2012) nebo vysoce účinným čerpadlem (GF PM ) S uzavíracím krytem nebo nosníkem na regulaci Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY kontrola funkce a hydraulické vyvažování bez měřicích zařízení, diagramů nebo tabulek pomocí TacoSetter Inline 130 s přesným odečtem na měřící stupnici kalibrované na glykol stálé automatické odvzdušňování podstatné ulehčení procesu napouštění a vypouštění sestavy pomocí víceúčelového kulového kohoutu vestavená zpětná klapka brání nesprávné cirkulaci jednoduchá výměna čerpadla (pomocí uzávěru před a za čerpadlem) solární okruh lze rozdělit na dva půlokruhy Izolací, upevňovací materiál TECHNICKÉ ÚDAJE provozní teplota: přívod (strana odvzdušňování): TB max : 160 C zpátečka (strana čerpadla): TB max : 110 C provozní tlak PB max : 8 bar přepouštěcí tlak pojistného ventilu: 6 bar (možno 8 bar) závit: 1" ploché dle DIN 2999/ISO 7 a ISO 228 přesnost měření TacoSetter Inline 130: ± 10 % (nejvyšší nominální hodnoty) hodnota kvs a rozsah měření: viz technický list MATERIÁL pouzdro armatury: mosaz vnitřní části: nerez ocel, mosaz, plast nádoba odlučovače vzduchu: černá ocel, vypalovaný lak měřící trubice: borosilikát těsnicí O kroužky: EPDM plochá těsnění: s vysokou tepelnou odolností pro solární zařízení izolační pouzdro: pěnový PP PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; Norma SIA 384/1; ÖNORM H ) Vodní směsi s příslušnými antikorozními a nemrznoucími aditivy 60 Taconova

61 TACOSOL CIRC ZR PV EU21 v kolektoru ohřátá solární kapalina je dopravována pomocí solární stanice přes tepelný výměník do zásobníku topné popř. pitné vody pomocí integrovaných vyvažovacích armatur lze průtokové množství seřídit na výkon kolektoru resp.výměníku tepla a kontrolovat měření průtoku této vyvažovací armatury spočívá na principu plováku unášeného protékajícím médiem regulace se provádí přímo pomocí seřizovacího šroubu měřidla průtoku VYBAVENÍ integrovaný vyvažovací ventil TacoSetter Inline 130 POPIS solární stanice připravená k napojení pro dvě větve s integrovaným vyvažovacím ventilem TacoSetter Inline 130, pojistnou sadou a odvzdušňovací jednotkou soběstačná regulace výkonu vysoceúčinného čerpadla (Laing D5 Solar) na stejnosměrný proud pomocí přídavného fotovoltaického panelu VERZE Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY soběstačný provoz solární stanice díky volitelně doplnitelnému fotovoltaickému panelu EU21 úspora síťové přípojky pro elektrické komponenty solární stanice kontrola funkce a hydraulické vyvažování bez měřicích zařízení, diagramů nebo tabulek díky TacoSetter Inline 130 s glykolovou stupnicí průběžné automatické odvzdušňování značné ulehčení procesu napouštění a vypouštění sestavy pomocí víceúčelového kulového kohoutu integrovaná zpětná klapka zabrání chybné cirkulaci přívod (strana odvzdušňování): 160 C jednoduchá výměna čerpadla (možnost uzavření před a za čerpadlem) solární okruh lze rozdělit do dvou půlcyklů FUNKCE intenzita slunečního záření přímo řídí výkon čerpadla v závislosti na napětí generovaném na fotovoltaickém panelu v čerpadle zabudované teplotní čidlo reguluje popř přerušuje průtok podle teploty na zpátečce s přímým zobrazením nastaveného množství průtoku v l/min; zobrazení stupnice kalibrované pro glykolové směsi υ = 2,3 mm/s uzavírací kulový kohout s pojistným ventilem a kovovou zpětnou klapkou na přívodu a zpátečce oběhové čerpadlo: HE Laing D5 Solar odvzdušňovací nádoba s odvzdušňovacím ventilem solární teploměr s rozsahem C na přívodu a zpátečce namontován v ochranné trubici manometr, upevňovací materiál TECHNICKÉ ÚDAJE provozní teplota TB max : přívod (strana odvzdušňování): 160 C zpátečka (strana čerpadla): 95 C provozní tlak PB max : 8 bar přepouštěcí tlak pojistného ventilu: 6 bar (alternativně 8 bar) závit: 1" ploché dle DIN 2999/ISO 7 a ISO 228 přesnost měření TacoSetter Inline 130: ± 10 % (nejvyšší nominální hodnoty) hodnota kvs a rozsah měření: viz technický list MATERIÁL pouzdro armatury: mosaz vnitřní části: nerez ocel, mosaz, plast nádoba odvzdušňovače: ocel černá, lakovaná průhledová trubice: borosilikát těsnicí O kroužky: EPDM plochá těsnění: s vysokou tepelnou odolností pro solární zařízení Izolační pouzdro: pěnový EPP PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; Norma SIA 384/1; ÖNORM H ) Vodní směsi s příslušnými antikorozními a nemrznoucími aditivy Taconova 61

62 SOLARREGLER RESOL DELTASOL VYBAVENÍ plastové pouzdro, 173 x 110 x 47 mm 2-místný displej pro monitorování soustavy s osvětleným pozadím 1 kontrolní lampa (2barevná) 4 vstupy pro teplotní čidla PT 1000 výstupy: 2 standardní reléové výstupy (BS) 2 polovodičové reléové výstupy (BS PRO) ruční ovládání pomocí SW doplňková termostatická funkce pro dohřívání příloha 2 (BS) doplňková termostatická funkce pro dohřívání příloha 3 (BS PRO) 1 x pouzdro na příslušenství POPIS verze BS: solární ovladač pro použití v jednoduchých solárních soustavách verze BS PRO: solární regulátor pro použití v1- a 2-podlažních soustavách s kolektory orientovanými na východ/západ s ovládáním dvou oddělených T okruhů ROZSAH DODÁVKY 2 (BS) resp. 4 (BS PRO) teplotní čidla PT x resp. 2 x FKP6 se silikonovým kabelem 1,5 m 1 x resp. 2 x FRP6 s PUR kabelem 2,5 m návod k použití FUNKCE Osvětlený displej monitorování soustavy se 2 uloženými aplikačními schématy a piktogramy, 4-místný/ 16-segmentový alfanumerický a 4-místným/ 7-segmentový numerický digitální displej indikace teplot a kontrolních/ nastavitelných parametrů. BS PRO má navíc devět uložených aplikačních schémat a piktogramů a ovládáním rychlosti tlačítka pro přesné ovládání a změny nastavitelná volba jako chladicí funkce, bezpečnostní uzávěr kolektorů, nouzové vypínání, speciální funkce pro trubicové kolektory, vyvážení tepelného výkonu, mrazu odolná funkce, termostatická funkce, volba jazyků na displeji ovládání funkcí v souladu se směrnicemi BAW 62 Taconova

63 SOLÁRNÍ REGULÁTOR SOREL POPIS diferenciální teplotní regulátor (TDC) pro různé varianty zařízení umožňuje efektivní využití a kontrolu funkce solárního nebo topného zařízení VÝHODY jednoduchá a názorná obsluha jednotlivá tlačítka jsou u každého kroku zadávání přiřazena funkcím a účelně vysvětlena v menu regulátoru jsou také kromě nápovědy u měřených hodnot a nastavení k dispozici vysvětlivky nebo přehledná grafická znázornění TDC 1 Funkce Vstupy / výstupy Rozsah dodávky lze nastavit pět různých přednastavených topných systémů kontrola funkce a dlouhodobé monitorování zařízení pomocí ukládání dat včetně statistických funkcí a vyhodnocování alternativní detekce tepla třetím čidlem 3 vstupy čidla PT 1000 jeden reléový výstup 230 VAC pojistka 230 V / 2 AT ochrana IP 40 teplotní norná čidla PT 1000 (senzor PT 1000B, měřicí trubička d = 5,5 mm) 2m silikonový kabel 180 C návod k instalaci a obsluze TDC 3 Funkce Vstupy / výstupy Rozsah dodávky 15 nastavitelných různých přednastavených topných systémů s 1 2 plochami kolektorů a/nebo 1 2 solárními zásobníky (pool) kontrola funkce a dlouhodobé monitorování zařízení pomocí ukládání dat včetně statistických funkcí a vyhodnocování alternativně detekce tepla třetím čidlem 3 vstupy čidla PT 1000 jeden reléový výstup 230 VAC jeden elektronický výstup 230 VAC pro regulaci počtu otáček standardních čerpadel pojistka 230 V / 2 AT ochrana IP 40 3 teplotní norná čidla PT 1000 (senzor PT 1000B, měřicí trubička d = 5,5 mm) 2m silikonový kabel 180 C návod k instalaci a obsluze TDC 4 Funkce Vstupy / výstupy Rozsah dodávky 15 různých přednastavených solárních topných systémů s 1 2 plochami kolektorů a/nebo 1 2 solárními zásobníky (pool) kontrola funkce a dlouhodobé monitorování zařízení pomocí ukládání dat včetně statistických funkcí a vyhodnocování alternativně detekce tepla třetím čidlem 3 vstupy čidla PT 1000 jeden reléový výstup 230 VAC jeden elektronický výstup 230 VAC pro regulaci počtu otáček standardních čerpadel pojistka 230 V / 2 AT ochrana IP 40 teplotní norná čidla PT 1000 (senzor PT 1000B, měřicí trubička d = 5,5 mm) 2m silikonový kabel 180 C návod k instalaci a obsluze Taconova 63

64 MAXIMÁLNÍ VYUŽITÍ ENERGIE Z KOLEKTORU Nabíjecí zásobníková stanice přenáší solární teplo z kolektoru do správné zóny vyrovnávacího zásobníku. Nabíjecí zásobníkové stanice TacoSol Load zvětšují využitelné teplo ze solárních zařízení nabíjením různých zón podle dostupné teploty ze solárního okruhu vyrovnávacího zásobníku. Pro dosažení optimálního plnění solárního kolektoru má velký význam teplotní rozdíl na přivaděči a zpátečce solárního zařízení. Nízké teploty na zpátečce zajistí přitom velký přenos tepla do vyrovnávacího zásobníku a optimální plnění kolektoru. SPOLEHLIVÉ A EFEKTIVNÍ VYUŽITÍ SOLÁRNÍ ENERGIE A OBNOVITELNÝCH ENERGIÍ Při použití ohřívačů tepla, které využívají obnovitelné energie nebo pracují na principu propojení síly a tepla, je vyrobená topná energie ukládána do vyrovnávacího zásobníku. Příkladem jsou zařízení na solární teplo, tepelná čerpadla, kombinované tepelné elektrárny nebo kotle na dřevěné pelety a kusové dřevo. Pomocí vyrovnávacího zásobníku lze dosáhnout dlouhé spalovací doby a efektivně využívat bezplatné solární teplo. NABÍJENÍ VRSTEV S VYVAŽOVÁNÍM TEPLOTY Nabíjecí zásobníkové stanice sjednocují funkci solární stanice a nabíjecího modulu do předmontované koncepce. Pomocí nabíjecích stanic jsou vyrovnávací zásobníky nabíjeny výkonnými deskové výměníky tepla solárním ohřevem. Tepelně řízeným nabíjením zásobníků je dosaženo toho, že jsou v závislosti na tepelné úrovni, která je k dispozici v solárním systému, dobíjené příslušné zóny zásobníku. REGULACE SROVNÁVÁ TEPLOTU V KOLEKTORU A ZÁSOBNÍKU Elektronické ovládání dbá o to, aby byla do zásobníku přiváděna solárně ohřátá topná voda přesně s teplotou, která je v jednom ze dvou vstupů do zásobníku. Kontrolní zařízení za tímto účelem vyhodnocuje rozdíl teplot mezi primární a sekundární stranou. Na základě hodnot teploty na připojení přivaděče zásobníku a na kolektoru je stanoveno, který z obou vstupů do zásobníku bude ovládán. Počet otáček čerpadla je z teplotních dat tak ovlivněn, že se topná voda v deskovém výměníku zahřívá na teplotu té zóny zásobníku, která se víc blíží teplotě kolektoru. STRATIFIKAČNÍ NABÍJENÍ ZÁSOBNÍKŮ Z EXTERNÍCH NABÍJECÍCH STANIC Plnění vyrovnávacího zásobníků rozhoduje výrazně o tom, nakolik lze efektivně využívat tepelnou energii vyrobenou ze solárního tepla nebo topného systému. Ve vyrovnávacím zásobníku je nutno zabránit rušivému proudění pro podporu tvorby vrstvení. Rozvíření, která mají vliv na tvorbu vrstev, vznikají především kvůli teplotním rozdílům mezi obsahem zásobníku a vodou, která vtéká v rozehřátém stavu. Nabíjení zásobníku probíhá obvykle na tepelné úrovni, které vládne v solárním okruhu.takto se sice solární teplo čerpá do zásobníku, avšak při rozdílných teplotách toto nuceně vede k promíchávání. Nabíjecí stanice s vrstvenými zásobníky zvyšují množství využitelné tepelné energie, pokud jsou dle disponibilní tepelné úrovně nabíjeny různé zóny zásobníku. STABILNÍ NABÍJENÍ VE VYROVNÁVACÍM ZÁSOBNÍKU Nabíjecí zásobníkové stanice byly vyvíjeny za účelem velkého výnosu energie v kolektoru a konstrukce stabilního vrstvení ve vyrovnávacích zásobnících bez vnitřního výměníku tepla. Elektronicky ovládaná nabíjecí stanice zohledňuje jak nabídku solárního tepla z kolektorového okruhu, tak teploty, které vládnou ve vyrovnávacím zásobníku. Nabíjecí zásobníková stanice pro velká solární zařízení umožňují dle provedení výrobku napojení velkých ploch solárních kolektorů a tím vysokou energetickou výtěžnost. 64 Taconova

65 NABÍJENÍ VRSTVENÝCH ZÁSOBNÍKŮ PRO DVĚ ZÁSOBNÍKOVÉ ZÓNY Nabíjecí zásobníkové stanice umožňují velkou výtěžnost energie z kolektoru a stabilní vrstvení v zásobníku. VÝHODY PŘI PROJEKTOVÁNÍ spolehlivost při projektování a koncipování díky kompaktní a předmontované konstrukci Efektivní plánování díky hydraulickým parametrům a konfiguraci stanic výrobcem kombinovatelnost s nejrůznějšími systémy ohřívačů tepla a zásobníků zjednodušené prostorové plánování díky kompaktnosti kontrola nákladů při projektování díky předem známé VÝHODY PŘI INSTALACI úspora času při montáži, zprovoznění a údržbě zařízení zvýšení výtěžnosti servis a záruka z jedné ruky spolehlivý provoz díky kvalitním komponentům malá potřeba místa pro instalaci díky kompaktní konstrukci jednoduché prokazování zisku energie spokojení zákazníci označení jako inovativní instalatér a jednoznačné specifikaci komponentů označení jako inovativní projektant Taconova 65

66 VÝKONNÉ MODULY Kompletně předmontované TacoSol Load Mega, Tera a Exa jsou solární stanice a nabíjecí moduly v jednom. Byly vyvinuty pro nabíjení centrálního vyrovnávacího výměníku solárně tepelným zařízením dle dostupné přívodní teploty. TacoSol Load Mega L s nabíjecím ventilem přitom slouží zónovému nabíjení jednoho nebo dvou vyrovnávacích zásobníků. Získaná solární energie se přenáší prostřednictvím vysoce účinného deskového výměníku z nerezavějící oceli do stratifikačních zásobníků. Obě verze lze ideálně kombinovat se stanicemi na hygienickou přípravu čerstvé vody TacoTherm Fresh. 66 Taconova

67 Taconova 67

68 TACOSOL LOAD MEGA L / TACOSOL LOAD MEGA FUNKCE TacoSol Load Mega L je kompaktní, nabíjecí zásobníková zónová stanice vybavená izolačním pouzdrem z EPP k nabíjení jednoho nebo dvou vyrovnávacích zásobníků solárním ohřevem. Získaná solární energie se přenáší prostřednictvím vysoce účinného deskového výměníku z nerezavějící oceli do vyrovnávacího/-cích zásobníku/-ků. Integrovaný regulátor zde přebírá úkol zaručit pomocí regulace otáček primárního čerpadla optimální přívod teploty pro nabíjení stratifikačního/-ních zásobníku/-ků. POPIS Nabíjecí zásobníková stanice TacoSol Load Mega (L) slouží zónovému nabíjení jednoho nebo dvou zásobníků ze solárního zařízení dle dostupné přívodní teploty. Nabíjecí zásobníková stanice je vhodná pro plochu kolektorů do 20 m² VERZE TacoSol Load Mega L s přepínacím ventilem TacoSol Load Mega bez přepínacího ventilu Provedení s vysoce efektivním čerpadlem na vyžádání Nejdůležitější parametry zprostředkovává mezi jinými TacoControl Tronic. Regulátor aktivuje trojcestný servoventil přepínající do vrstvy I nebo II zásobníku. Tím je zajištěno optimální vrstvení v zásobníku. VYBAVENÍ TacoControl Tronic regulátor TSL Mega odvzdušňovací jednotka s pojistnou armaturou vypouštěcí, napouštěcí a čisticí kohout se zpětnou klapkou TECHNICKÉ ÚDAJE Obecně hmotnost bez obsahu vody: ca. 12 kg celkové rozměry (včetně krytu): VÝHODY Kompaktní Nainstalovány všechny potřebné armatury a komponenty, ideální doplněk ke stanici na čerstvou vodu TacoTherm Fresh Mega Bezpečná Vlastní zabezpečení systému díky vestavěné pojistné skupině Jednoduchá Stanice kompletně předmontovaná včetně propojovací kabeláže Efektivní Vysoce efektivní provoz soustavy pomocí stálého odlučování vzduchu, použití vysoce účinných čerpadel a maximálního solárního výnosu ze střechy díky možnému dvou zónovému nabíjení vyrovnávacího zásobníku š mm v 636 mm hl 181 mm Primární okruh max. provozní teplota TB max : přívod: 110 C, krátkodobě (2h): 140 C zpátečka: 95 C max. provozní tlak PB max : 8 bar primární čerpadlo: WILO ST 15/6-3 odvzdušňovací sada s vestavěným uzávěrem, plnicí, čisticí a vypouštěcí ventil pojistný ventil 6 bar TacoControl Tronic rozsah měření: 2 40 l/min Sekundární okruh provozní teplota TB max : 110 C provozní tlak PB max : 3 bar WILO ST 15/4-3 Zónový přepínací ventil (při provedení TacoSol Load Mega L) 68 Taconova

69 MATERIÁL stylový kryt z EPP čerpadla: šedá litina pouzdro armatur: mosaz potrubí: nerezavějící ocel deskový tepelný výměník: nerezavějící ocel desky a podpěry: nerezavějící ocel spoje: 99,99 % měď těsnění: AFM34 (ploché těsnění) PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SIA 384/1; ONORM H ) běžné glykolové směsi do 40% KATEGORIE BUDOV rodinné domy, vicegenerační rodinné domy hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby, průmyslová zařízení Taconova 69

70 TACOSOL LOAD TERA L / TACOSOL LOAD TERA FUNKCE Stanice TacoSol Load Tera L vybavena stylovým krytem z EPP je kompaktní stanice pro zónové nabíjení jednoho nebo dvou vyrovnávacích zásobníků solárním ohřevem. Získaná solární energie se přenáší prostřednictvím vysoce účinného deskového výměníku z ušlechtilé oceli do vyrovnávacího/-cích zásobníku/-ů. Přednastavený inovační regulátor zde reguluje rychlost primárního čerpadla a zajišťuje tak optimální teplotní poměry pro stratifikační nabíjení zásobníku nebo zásobníků. Regulátor aktivuje trojcestný servoventil přepínající do vrstvy I nebo II zásobníku. Tím je zajištěno optimální vrstvení v zásobníku. POPIS Nabíjecí zásobníková stanice TacoSol Load Tera L slouží ke stratifikačnímu nabíjení jednoho nebo dvou vyrovnávacích zásobníků ze solárního zařízení dle dostupné přívodní teploty. Nabíjecí zásobníková stanice je vhodná pro plochu kolektorů do 60 m 2 VÝHODY Kompaktní Nainstalovány všechny potřebné armatury a komponenty, ideální doplněk ke stanici na čerstvou vodu TacoTherm Fresh Tera C Bezpečná Vlastní zabezpečení systému díky vestavěné pojistné skupině Jednoduchá Stanice kompletně předmontovaná včetně propojovací kabeláže Efektivní Vysoce efektivní provoz soustavy pomocí stálého odlučování vzduchu, použití vysoce účinných čerpadel a maximálního solárního výnosu ze střechy díky možnému dvou zónovému nabíjení vyrovnávacího zásobníku VYBAVENÍ Regulátor- kontrolní jednotka TSL Tera Průtoková a teplotní čidla Deskový tepelný výměník Potrubí a zavírací ventily Pojistný ventil (vlastní pojistka) Kryt Upevňovací materiál TECHNICKÉ ÚDAJE regulátor s displejem hmotnost bez obsahu vody: ca. 25 kg celkové rozměry (vč. krytu): š 656 mm v 930 mm hl 197 mm Primární okruh max. provozní teplota (vstup): 110 C max. provozní teplota (výstup): 95 C max. provozní tlak: 6 bar primární čerpadlo: WILO Stratos Para 15/1-7 Odvzdušňovací sada s vestavěným odvzdušňovací, plnicí, čisticí a vypouštěcí ventil pojistný ventil 6 bar Sekundární okruh max. provozní teplota: 110 C max. provozní tlak: 3 bar měřič teploty a průtoku rozsah: 2 40 l/min WILO Yonos Para 15/7.5 PWM zónový přepínací ventil (při provedení TacoSol Load Tera L) 70 Taconova

71 MATERIÁL stylový kryt z EPP s plastovým víkem čerpadla: šedá litina pouzdro armatur: mosaz potrubí: DN 20, nerezavějící ocel deskový tep.výměník: nerezavějící ocel desky a podpěry: nerezavějící ocel páj.spoje: 99,99% měď těsnění: AFM 34, ploché PRŮTOKOVÁ MÉDIA topná voda (VDi 2035; směrnice SiA 384/1; onorm H ) běžné glykolové směsi do 40% KATEGORIE BUDOV rodinné domy, vícegenerační rodinné domy hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby, průmyslová zařízení Taconova 71

72 TACOSOL LOAD EXA L / TACOSOL LOAD EXA FUNKCE Solární energie se přenáší prostřednictvím vysoce účinného deskového výměníku z nerezavějící oceli do vyrovnávacího zásobníku/-ků. Přednastavený regulátor s jednoduchou obsluhou zajistí pomocí regulace otáček kontrolní proces primárního popř. sekundárního čerpadla pro optimální teplotní rozdíly k nabíjení vyrovnávacího zásobníku/-ků. Regulátor rovněž aktivuje trojcestný přepínací ventil pro obsluhu buď přívod zásobníku I nebo II. Tím je lze dosáhout optimální dvouzónové napájení v zásobníkovém systému VYBAVENÍ regulátor TSL Exa Průtoková a teplotní čidla POPIS Kompletní TacoSol Load Exa L je nabíjecí solární stanice a nabíjecí modul v jednom. Stanice byla vyvinuta pro vrstevné nabíjení jednoho nebo dvou vyrovnávacích zásobníků ze solárního ohřevu dle dostupné přívodní teploty zónovým způsobem. Získaná solární energie se přenáší prostřednictvím vysoce účinného deskového výměníku z nerezavějící oceli do vyrovnávacího zásobníku. Nabíjecí zásobníková stanice je vhodná pro plochu kolektorů do 240 m 2 VERZE S / bez tepelné izolace S / bez TacoSetter S/bez zonóvého nabíjení VÝHODY Kompaktní Nainstalovány všechny potřebné armatury a komponenty, ideální doplněk ke stanici na čerstvou vodu TacoTherm Fresh Exa C Bezpečná Vlastní bezpečné jištění zařízení díky integrovaným bezpečnostním ventilům Jednoduchá Stanice kompletně předmontovaná včetně propojovací kabeláže Efektivní Vysoce efektivní provoz soustavy pomocí stálého Sekundární a (dle volby) až dvě primární čerpadla deskové výměníky tepla potrubí a uzavírací ventily pojistný ventil (vlastní pojistka) Kryt upevňovací materiál TECHNICKÉ ÚDAJE hmotnost bez vody: 135 kg celkové rozměry:š 1176 mm v 746 mm hl 316 mm primární okruh provozní teplota TB max : 110 C provozní tlak PB max : 8 bar DN25 pojistný ventil (pro vlastní jištění) s přepouštěcím tlakem 8 bar Primární čerpadlo: WILO Stratos Para 30/1-12 (0-10 V) Odvzdušňovací skupina s vestavěným uzávěrem, plnicí, čisticí a vypouštěcí zařízení sekundární okruh provozní teplota TB max : 110 C provozní tlak PB max : 3 bar Senzor teploty a průtoku zapojen na výstupu rozsah měření: 10 až 200 l/min DN25 pojistný ventil (pro vlastní jištění) s přepouštěcím tlakem 3 bar WILO Stratos Para 30/1-12 (0-10 V) Přepínací ventil DN 32 (při provedení TacoSol Load Exa L) TacoSetter Bypass (optimálně) odlučování vzduchu, použití vysoce účinných čerpadel a maximálního solárního výnosu ze střechy díky možnému dvou zónovému nabíjení vyrovnávacího zásobníku 72 Taconova

73 MATERIÁL stylový kryt z pozinkovaného plechu, s práškovým postřikem čerpadla: šedá litina pouzdra armatur: mosaz potrubí: nerez ocel desk. tepelný výměník: nerez ocel desky a podpěry: nerez ocel páj. spoje: 99,99 % měď těsnění: AFM 34 PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; SIA směrnice 384/1; ÖNORM H ) studená voda (DIN : ) směsi vody s běžnými antikorozními a nemrznoucími přísadami KATEGORIE BUDOV obytné budovy, bytové domy domovy a nemocniční zařízení správní budovy a stavby v oblasti služeb hotely a restaurace, veřejné kuchyně školní budovy a tělocvičny / sportoviště podnikatelské a průmyslové budovy, průmyslová zařízení Taconova 73

74 TEPLÁ VODA PŘESNĚ DLE POTŘEBY Centrální a necentrální ohřev pitné vody nabízí výhody požadovaného zajištění bez předzásobení pitnou vodou a tudíž také účinnou ochranu proti bakterii Legionella. Pitná voda jako potravina a její nesporná kvalita patří k základním lidským potřebám. Zákonodárci vyhotovili k tomuto tématu nejrůznější nařízení a směrnice. Náhrada zásobníků na pitnou vodu stanicemi na přípravu čerstvé vody zajišťuje ohřev pitné vody dle potřeby a jejích hygienických požadavků. Navíc představují spolehlivou ochranu před opařením a jsou zárukou maximálního využívání disponibilních energetických zdrojů. OHŘEV PITNÉ VODY POMOCÍ STANIC NA ČERSTVOU VODU Standardní instalace vyžaduje předzásobení velkého množství teplé vody. Skladování ohřáté pitné vody zejména kvůli vysokým hygienickým nárokům na kvalitu pitné vody není energeticky smysluplné. Stanice na přípravu čerstvé vody ohřívají užitkovou vodu bezprostředně před jejím použitím a tím vylučují problémy s hygienou a také ztráty energie, které přináší skladování teplé pitné vody. Potřebná tepelná energie se přitom odebírá přímo z vyrovnávacího nebo stratifikačního zásobníku. Elektronickou regulací je současně zajištěna pro uživatele ochrana před bakteriemi a opařením. DECENTRÁLNÍ OHŘEV PITNÉ VODY V OBJEKTU Taconova doplňuje svůj sortiment o předávací stanice na teplou vodu pro jednotlivé bytové jednotky - TacoTherm Fresh Femto a TacoTherm Dual Piko určené pro necentrální zásobování teplou vodou v bytových objektech. Použití stanice na čerstvou vodu popř. bytové stanice umožňuje upustit od velkého centrálního zařízení na zásobení pitnou vodou a zjednodušuje technologická opatření nutná ke splnění podmínek na ochranu proti bakteriím Legionella. VELKÝ OBJEM TEPLÉ VODY PRO PODNIKÁNÍ Stanice na čerstvou vodu TacoTherm Fresh Exa zajišťuje přes svou kompaktní konstrukci dle potřeby velký přísun teplé vody pro komerční objekty. Ve vyrovnávacím zásobníku uložené solární teplo je i takto efektivně k dispozici pro podporu vytápění. ELEKTRONICKÉ NEBO MECHANICKÉ OVLÁDÁNÍ Zatímco větší stanice na čerstvou vodu TacoTherm Fresh Mega, Tera a Exa s elektronickou regulací pracují, řídí se přívod tepla u malé variaty tlakovým rozdílem na sekundární straně pomocí proporcionálního regulátoru. KOMBINACE S LIBOVOLNÝMI ENERGETICKÝMI SYSTÉMY Díky využití tepelné energie z vyrovnávacího zásobníku není decentralizovaný ohřev pitné vody závislý na způsobu výroby tepla: Nabíjení vyrovnávacího zásobníku může být prováděno solárním teplem, pomocí plynového nebo naftového ohřevu, kotlem na spalování pelet nebo pevných paliv nebo pomocí tepelných čerpadel. OPTIMÁLNÍ VYUŽITÍ MÍSTA Díky kompaktní konstrukci stanice na přípravu čerstvé vody mimo solární resp. vyrovnávací zásobník lze ušetřit zásobník na teplou pitnou vodu a získané místo použít například pro další nebo větší vyrovnávací zásobníky. 74 Taconova

75 SPOJOVACÍ ČLÁNEK MEZI VYROVNÁVACÍM ZÁSOBNÍKEM A ODBĚROVÝM MÍSTEM Stanice na přípravu čerstvé vody ohřívají dle potřeby pitnou vodu z libovolného vyrovnávacího zásobníku. VÝHODY PŘI PROJEKTOVÁNÍ spolehlivost při projektování a koncipování stanic pro pitnou vodu projektování pro nejrůznější potřebu teplé pitné vody při současném zabránění tvorby bakterií montážní sestavy a materiály přípustné pro pitnou vodu efektivní projektování díky hydraulické koncepci a konfiguraci kombinovatelnost s nejrůznějšími systémy vyrovnávacích zásobníků na pitnou vodu zjednodušené plánování prostoru díky kompaktní VÝHODY PŘI INSTALACI úspora času při montáži, zprovoznění a údržbě zařízení větší efektivnost servis a záruka z jedné ruky spolehlivý provoz díky kvalitním komponentům zjednodušené prokazování kvality teplé vody malá potřeba místa při instalování díky kompaktní konstrukci spokojení zákazníci označení jako inovativní instalatér konstrukci kontrola nákladů při projektování díky přednastavené a jasné specifikaci komponentů označení jako inovativní projektant Taconova 75

76 OBNOVITELNOST Kompletně předmontované stanice na čerstvou vodu TacoTherm Fresh Femto, Mega, Tera a Exa nevyžadují zásobování teplou pitnou vodou. Zabraňují tím hygienickým problémům a ztrátám energie, které vznikají kvůli ztrátám v zásobníku a pohotovostnímu režimu. Voda se ohřívá až v případě potřeby přímo pomocí deskového výměníku tepla. Stanice TacoTherm Fresh Femto reguluje teplotu vody čistě mechanicky, tudíž nepotřebuje žádnou pomocnou energii. Stanice TacoTherm Fresh Exa C je přesvědčivá svým nezvyklým rozsahem výkonů. Stanice na přípravu čerstvé vody lze ideálně kombinovat se solárními stanicemi TacoSol Load. 76 Taconova

77 TACOTHERM FRESH FEMTO VYBAVENÍ proporcionální regulátor množství deskový výměník tepla zvuková a tepelná izolace potrubí a uzavírací ventily upevňovací materiál TECHNICKÉ ÚDAJE Hmotnost: 11 kg Celkové rozměry: š 340 mm v 540 mm hl 215 mm Průtok: l/min Na primárním okruhu musí být k dispozici nad proporcionálním regulátorem diferenční tlak PM 300 mbar. Vnitřní závit Rp (cylindrický) dle ISO 7-1 POPIS TacoTherm Fresh Femto je vysoce efektivní, tepelně a zvukově izolovaná předávací stanice pro přípravu pitné vody v bytových objektech. Stanice má zabudovaný proporcionální regulátor s přípojným potrubím a deskovým tepelným výměníkem VÝHODY Kompaktní Vestavěny veškeré potřebné komponenty Prostorově nenáročná díky úspoře zásobníku na pitnou vodu Bezpečná Zabránění stagnace vody s tvorbou legionelly Jednoduchá Jednoduchá integrace systému při sanaci Stanice kompletně předmontovaná a připavená k instalaci Efektivní Úspora nákladů na energii díky regulaci teploty teplé vody bez pomocné elektrické energie FUNKCE Ve stanici TacoTherm Fresh Femto je pitná voda ohřívána na principu průtoku tepelným deskovým výměníkem na předem stanovenou teplotu průtoče. Energie potřebná pro ohřev teplé vody je odebírána z vodovodního řádu. Vestavěný, tlakem řízený, proporcionální regulátor přitom řídí ohřev pitné vody při výkonu průtoče do maximálně 18 l/min. Konstantní teplota teplé vody může být realizována pomocí připojených tepelných směšovacích ventilů NovaMix Value nebo Standard (dle volby). primární okruh: Max. provozní teplota TB max : 95 C Max. provozní tlak PB max : 3 bar Kulové ventily: DN 20, vnitřní závit ¾" potrubní vedení DN18 KVS primár: 2,22 sekundární okruh: Max. provozní teplota TB max : 95 C Max. provozní tlak PB max : 10 bar Kulové ventily DN20, vnitřní závit ¾" potrubní vedení DN18 Průtok otevření: 2,3 l/min KVS sekundár: 1,56 MATERIÁL Těleso armatur regulátoru: mosaz Potrubí: Tepelný výměník: schváleno pro pitnou vodu Páj.spoje tepl.výměníku: měď 99,9 % Ventily a šroubení: mosaz popř. plast schváleno pro pitnou vodu Těsnění: AFM 34, ploché Nosník / kryt: EPP Upevňovací materiál: ocel popř. plast PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; směrnice SIA 384/1; ÖNORM H ) Chladicí voda dle DIN : KATEGORIE BUDOV bytové domy rodinné domy vícegenerační rodinné domy kancelářské a komerční budovy Taconova 77

78 TACOTHERM FRESH MEGA FUNKCE Ve stanici TacoTherm Fresh Mega se pitná voda ohřívá na principu průtoku na předem stanovenou teplotu průtoku. Přitom se do vestavěného tepelného výměníku přivádí vždy tak málo horké vody z vyrovnávacího zásobníku, kolik je potřeba pro udržování konstantní teploty v místě spotřeby. Díky speciální konstrukci tepelného výměníku se očekává nízká teplota zpátečky topné vody k vyrovnávacímu zásobníku. Pomocí záznamu dat teplotních rozdílů a objemového průtoku současně elektronická regulace určuje a ukládá spotřebované množství tepla VYBAVENÍ regulátor senzor průtokového množství POPIS Stanice na čerstvou vodu TacoTherm Fresh Mega se používá pro řízený ohřev pitné vody dle potřeby na principu průtoku ve spojení s vyrovnávacím zásobníkem u stávajících a nových topných zařízení, kotlů na pevná paliva, tepelných čerpadel a solárních zařízení. Stanice nahrazuje předzásobení pitnou teplou vodou v doplňkovém zásobníku a zabráněním stagnace vody nabízí vysokou ochranu před bakterií legionella VERZE Verze s vysoce efektivními čerpadly s / bez cirkulace. Provedení se standardními čerpadly (TacoTherm Fresh 40) v nabídce ještě do července 2015 VÝHODY Kompaktní nainstalovány všechny potřebné armatury a komponenty, ideální doplněk pro nabíjecí zásobníkovou stanice TacoSol Load Mega Bezpečná Vlastní zabezpečení systému díky vestavěné pojistné skupině Zabránění stagnaci vody, ochrana před legionellou primární čerpadlo Oběhové čerpadlo a připojení dle volby deskový výměník tepla potrubí a uzavírací ventily pojistný ventil zvuková a tepelná izolace upevňovací materiál TECHNICKÉ ÚDAJE hmotnost bez obsahu vody: 14 kg celkové rozměry /vč. krytu): š 490 mm v 637 mm hl 181 mm Primární okruh max. provozní teplota TB max : 95 C max. provozní tlak PB max : 3 bar primární čerpadlo: Wilo Yonos Para 15/7.5 (3-76W) Sekundární okruh montážní sestavy sekundárně se schválením pro pitnou vodu max. provozní teplota TB max : 95 C max. provozní tlak PB max : 10 bar pojistný ventil (vlastní jištění) přepouštěcí tlak 10 bar oběhové čerpadlo: Wilo Yonos Para 15/7.5 (5-70W) Jednoduchá stanice je kompletně předmontovaná včetně propojovací kabeláže Efektivní (ErP-Ready) vysoce účinný provoz soustavy díky použití HE-čerpadel 78 Taconova

79 MATERIÁL stylový kryt z EPP čerpadla: šedá litina pouzdro armatur: mosaz potrubí: DN 18 nerez ocel tepelný deskový výměník: desky a podpěry: Rp ¾" VZ nerez ocel páj.spoje tep. výměníku: 99,99 % měď těsnění: AFM 34, ploché PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; SIA směrnice 384/1; ÖNORM H ) studená voda KATEGORIE BUDOV byty, bytové domy rodinné domy, sídliště s rodinnými domy vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace, komerční kuchyně školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby, průmyslová zařízení zařízení s částečným využitím jako kasárna, kempy Taconova 79

80 TACOTHERM FRESH TERA FUNKCE Ve stanici TacoTherm Fresh Tera C se pitná voda ohřívá na principu průtoku na předem stanovenou teplotu výtoče. Přitom se do vestavěného tepelného výměníku přivádí vždy tak málo horké vody z vyrovnávacího zásobníku, kolik je potřeba pro udržování konstantní teploty v místě spotřeby. Speciální konstrukce tepelného výměníku zajišťuje nízkou zpětnou teplotu topné vody do vyrovnávacího zásobníku. Elektronická regulace díky snímání dat, teplotního rozdílu a objemového proudu, současně zprostředkovává a ukládá spotřebované množství tepla. TacoTherm Fresh Tera C lze na vyžádní zaslat s přepínacím ventilem pro vrstvení zásobníku. Toto čerpadlo i nabíjecí ventil jsou řízeny vlastním programem vestavěné regulace POPIS Stanice na čerstvou vodu TacoTherm Fresh Tera C se používá pro řízený ohřev teplé vody dle potřeby na principu průtoku ve spojení s vyrovnávacím zásobníkem u stávajících a nových topných zařízení, kotlů na pevná paliva, tepelných čerpadel a solárních zařízení. Stanice nahrazuje předzásobení pitnou teplou vodou v doplňkovém zásobníku a zabráněním stagnace vody nabízí vysokou ochranu před bakterií legionella VERZE S / bez přepínacího ventilu pro zónové nabíjení VÝHODY Kompaktní Vestavěny veškeré potřebné armatury a komponenty, ideální doplněk k nabíjecí zásobníkové stanici TacoSol Load Tera L Bezpečná Vlastní zabezpečení systému díky vestavěné pojistné skupině, zabránění stagnace vody, ochrana před legionellou Jednoduchá Stanice kompletně předmontována včetně propojovací kabeláže Efektivní Vysoce účinný provoz soustavy díky použití vysoce efektivních čerpadel a stabilnímu vrstvení vyrovnávacího zásobníku. VYBAVENÍ Regulátor Průtokové čidlo Primární a oběhové čerpadlo Deskový tepelný výměník Potrubí a uzavírací ventily Pojistný ventil Přepínací ventil (dle volby) Plastový kryt Izolace Upevňovací materiál TECHNICKÉ ÚDAJE Hmotnost bez obsahu vody: ca. 25 kg Celkové rozměry (včetně krytu): š 656 mm v930 mm h 197 mm primární okruh: Provozní teplota TB max : 95 C Provozní tlak PB max : 3 bar Primární čerpadlo: Wilo Yonos Para 15/7.5 sekundární okruh: Montážní sestava na sekundární straně se schválením pro pitnou vodu max. provozní teplota TB max : 95 C max. provozní tlak PB max : 10 bar pojistný ventil (vlastní jištění) vypouštěcí tlak 10 bar oběhové čerpadlo: Yonos PARA Z 15/7.0 RKC 80 Taconova

81 MATERIÁL stylový kryt z EPP s plastovým víkem čerpadla: šedá litina pouzdro armatur: mosaz potrubí: DN 20 nerezavějící ocel deskový tepelný výměník: desky a podpěry: nerezavějící ocel páj.spoje tep. výměníku: 99,99 % měď těsnění: AFM ploché těsnění PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; směrnice SIA 384/1; ÖNORM H ) Studená voda URČENO PRO OBJEKTY byty, bytové domy rodinné domy, sídliště s rodinnými domy vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace, komerční kuchyně školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby, průmyslová zařízení zařízení s částečným využitím jako kasárna, kempy Taconova 81

82 TACOTHERM FRESH EXA C FUNKCE Energie potřebná pro přípravu teplé vody je odebírána z topného zásobníkového ohřívače otopného zařízení a přenášena dle pořeby tepelným deskovým výměníkem. Volně volitelná teplota odběru je regulována variabilním objemovým průtokem na primární straně. Řízení čerpadel se provádí pomocí regulátoru integrovaného ve stanici. V sekundárním okruhu je cirkulační okruh a tepelná dezinfekce řízena prostřednictvím vlastního programu. Dle požadavku lze TacoTherm Fresh Exa C dodat s přepínacím ventilem pro dvouzónové vrstvení na zpátečce. Primární čerpadlo i nabíjecí ventil je poháněno vestavěným regulátorem dle naprogramovaných údajů. POPIS TacoTherm Fresh Exa C je vysoce efektivní stanice na čerstvou teplou vodu pro přípravu teplé vody s velkým rozsahem odběrného množství (1-125 l/min). Stanice na čerstvou teplou vodu TacoTherm Fresh Exa C pro velké instalace se používá pro řízený ohřev teplé vody dle potřeby na principu průtoku ve spojení s vyrovnávacím zásobníkem u stávajících a nových topných zařízení, kotlů na pevná paliva, tepelných čerpadel a solárních zařízení. Stanice nahrazuje předzásobení pitnou teplou vodou v doplňkovém zásobníku a zabráněním stagnace vody nabízí vysokou ochranu před bakterií legionella. VERZE S /bez tepelné izolace Provedení tepelného výměníku - letováno mědí / letováno niklem Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY Kompaktní nainstalovány všechny potřebné armatury a komponenty, ideální doplněk k nabíjecí zásobníkové stanici TacoSol Load Bezpečná vlastní zabezpečení systému díky vestavěné pojistné skupině. Zabránění stagnaci vody, ochrana před legionellou Jednoduchá stanice je kompletně předmontovaná včetně propojovací VYBAVENÍ regulátor senzor průtokového množství primární a sekundární čerpadlo Oběhové čerpadlo deskový výměník tepla potrubí a uzavírací ventily pojistný ventil kryt zařízení upevňovací materiál TECHNICKÉ ÚDAJE hmotnost (bez obsahu vody) ca. 125 kg celkové rozměry (vnější rozměry krytu): š 1176 mm v 746 mm hl 306 mm primární okruh max. provozní teplota: 95 C max. provozní tlak: 3 bar primární čerpadlo I: Laing E6-PWMS 25/180 primární čerpadlo II: Wilo Stratos Para 25/1-12 (180mm) nominální šířka propojovacích kabelů: Rp 1 ½" vnitřní závit sekundární okruh max. provozní teplota: 95 C max. provozní tlak: 10 bar DN15 pojistný ventil (vlastní jištění) s vypouštěcím tlakem 10 bar oběhové čerpadlo: Wilo Stratos Para Z 25 / 1-8 (180mm) nominální šířka propojovacích kabelů: KW / WW: Rp 1 ½" vnitřní závit oběh: Rp 1" vnitřní závit kabeláže Efektivní vysoce účinný provoz soustavy díky použití HE-čerpadel a stabilním u dvouzónovému nabíjení vyrovnávacího zásobníku 82 Taconova

83 MATERIÁL stylový kryt z pozinkovaného plechu s práškovým nástřikem potrubí : tepelný výměník: SVGW páj.spoje tep.výměníku: měď 99,9 % armatury: mosaz popř. plast se schválením pro pitnou vodu těsnění: AFM 34 PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SiA 384/1; ÖNORM H ) studená voda (DIN : ) KATEGORIE BUDOV bytové domy, vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace, komerční kuchyně školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby, průmyslová zařízení zařízení s částečným využitím jako kasárna, kempy Taconova 83

84 MULTITALENT Bytová předávací stanice TacoTherm Dual Piko: Teplá čerstvá voda a topení z jedné stanice. Modulární stanice vše v jednom dodává teplou vodu a dle požadavku reguluje teplotu teplé vody na výstupu s přesností jednoho stupně bez další pomocné energie. Dodatečně reguluje a rozděluje topnou vodu do jednotlivých systémů dle požadavku pro radiátory a /nebo systémy plošného vytápění. Díky promyšlenému montážnímu systému je stanice jednoduchá na montáž. Volitelná integrovaná technologie ovládání má snadnou obslužnost. Kromě toho stanice TacoTherm Dual Piko umožňuje vyhodnocení nákladů na spotřebu vody a energií jednotlivé bytové jednotky; a to díky vestavěnému odečítači tepla. Informace o dalších variantách a možnostech konfigurace najdete v brožuře TacoTherm Dual Piko modulární, vysoce flexibilní bytové předávací stanice a na taconova.com. 84 Taconova

85 TACOTHERM DUAL PIKO VYBAVENÍ Různé možnosti vybavení, příslušenství a náhradních dílů dle požadavků TECHNICKÉ ÚDAJE Obecně Max. provozní teploty TB max : Modul čerstvá voda: 95 C Modul topení: 70 C Max. provozní tlak PB max : Primár: 3 bar Sekundár: 6 bar Hmotnost bez obsahu vody: 70 kg Minimální differenční tlak. = 300 mbar Celkové rozměry (š v hl): POPIS Úzká bytová předávací stanice TacoTherm Dual Piko nabízí více možností. TacoTherm Dual Piko dodává teplou vodu na principu průtoku, zásobuje radiátory nebo podlahové topení teplem, zároveň ale může zásobovat teplem oba systémy společně. Stanice nabízí různé možnosti připojení. Zároveň poskytuje volná montážní místa pro upevnění odečítače množství teplé a studené vody a měření spotřeby energie bytové jednotky. VÝHODY Kombinovaná, předmontovaná přípojka radiátorů a podlahového topení Vysoký komfort čerstvé vody Možnost odečtu studené vody a nákladů na energii Variabilní možnosti rozšíření Kompaktní stanice: 874 mm mm 110 mm Dělený modul: Modul čerstvá voda: 874 mm mm 110 mm Modul topení: 874 mm mm 110 mm Modul topení Vysoce účinné oběhové čerpadlo Laing Ecofloor 15-6/130 (230 V) okruh podlahové topení 3-cestný, na pevnou hodnotu nastavitelný, směšovací ventil Údaje o výkonu Výpočtové diagramy: viz datový list Elektrické údaje Síťové napětí: 230 VAC ± 10 % Síťová frekvence: Hz Příkon: max W Druh ochrany: IP 30 EEI 0.26 Kompaktní, úzké stavební provedení. Jednoduchá prostorově nenáročná montáž Úspora nákladů na energii díky regulaci teploty teplé vody bez pomocné elektrické energie FUNKCE U TacoTherm Dual Piko se teplá voda připravuje na principu průtoku. Pro řízení teploty v místě odběru je k dispozici varianta s termickým regulátorem či proporcionálním tlakovým regulátorem. MATERIÁL Pouzdra na i pod omítku z ocelového plechu, s různými uzavíracími dvířky jako příslušenství Čerpadla: šedá litina Tělesa armatur: mosaz Potrubí: DN 20 nerez ocel Tepelný deskový výměník: Desky a podpěry: nerez ocel , mědí letované Těsnění: AFM34 PRŮTOKOVÁ MÉDIA Topná voda (VDI 2035; směrnice SIA 384/1; ÖNORM H ) Studená voda URČENO PRO OBJEKTY Bytové domy Taconova 85

86 ARMATURY Plynule fungující topný nebo chladicí systém vyžaduje vedle vyvažovacích ventilů a elektrotermických pohonů mnoho dalších kompaktních pomocníků: Moderní armatury zajišťují komfort, energetickou efektivnost a nejvyšší bezpečnost. Armatury Taconova odvzdušňují topná zařízení automaticky, protože jen průběžně odvzdušňované systémy pracují s nejvyšší účinností. V solární oblasti a oblasti zdravotechniky redukují tepelné směšovací ventily na místě odběru vysoké teploty užitkové vody na teploty konstantní, u kterých nehrozí opaření. Další bezpečnost zajišťují víceúčelové armatury, které monitorují tlak v topných zařízeních. Chytré senzory a měřicí zařízení, např. pro individuální odečet tepelného množství, doplňují rozsáhlou paletu armaturové techniky Taconova.

87

88 PRO NEJVYŠŠÍ BEZPEČNOST V DOMÁCÍ TECHNICE Základním předpokladem pro ochranu člověka a zařízení před újmou a poškozením jsou odborně použité armatury pro měření a regulaci. Taconova nabízí široký výběr kvalitních výrobků. Směšovací ventily Osvědčené směšovací ventily NovaMix dbají o konstantní teploty směsí v místě odběru a zabraňují opaření. Používají se v sanitární, vytápěcí a solární technice, kde je vyžadována kvalita a bezpečnost. NovaMix Value NovaMix Standard NovaMix High Capacity NovaMix Compact Zónové ventily Zónové ventily NovaZone Ball a NovaZone Valve zásobují části zařízení nebo jednotlivé aparáty odpovídajícím průtokovým množstvím nebo je vypínají. NovaZone Ball NovaZone Valve Víceúčelová armatura Mimořádně kompaktní armatura TriBloc je pojistnou sadou pro topná zařízení, která odvzdušňuje, větrá, ukazuje tlak a tlak odpouští. TriBloc Odvzdušňovací ventily Spolehlivé odvzdušňovací ventily TacoVent odstraňují z topných zařízení nežádoucí vzduch. Toto zvyšuje jejich stupeň účinnosti a snižuje náklady. TacoVent HyVent TacoVent Vent TacoVent AirScoop Průtokoměry Měření a znázorňování průtokových množství lze provádět elektronicky nebo čistě mechanicky. U elektronické varianty lze současně měřit teplotu. TacoControl Tronic TacoControl FlowMeter APLIKACE Armatury Taconova mají široké použití v topných, chladicích, klimatizačních a zdravotechnických zařízeních: Výroba tepla a chladu Rozvod tepla a chladu (klima v místnosti) Sanitární zařízení solární teplo nafta, plyn, elektřina, biomasa dálkové vytápění podlahová topení radiátory stropní chlazení a vytápění čerstvá voda 88 Taconova

89 SPOLEHLIVÉ OMEZENÍ TEPLOTY TEPLÉ VODY NA VÝSTUPU Komfort teplé vody je spojen s nároky na hygienu pitné vody a na úsporu energie. Ochranné zařízení proti opaření jsou povinnou ochranou ve veřejných zdravotechnických zařízeních a v privátních obytných budovách. OCHRANA PŘED OPAŘENÍM Směšovací ventily Taconova pokrývají oblasti použití od jednotlivého místa na mytí až k centrálnímu omezení teploty velkého průtokového množství: Na přípojce umyvadla: Směšovací ventil NovaMix Compact omezuje teplotu teplé vody na mytí přímo na přípojce u umyvadla a tím účinně plní funkci ochrany před opařením v privátních nebo veřejných zdravotechnických zařízeních. Takto lze teplotu teplé vody ovlivnit až bezprostředně před místem jejího použití. Na výstupu zásobníku teplé vody nebo průtokových ohřívačů vody: Tento druh použití nabízí požadovanou ochranu proti opaření v malých instalacích pro zásobování teplou vodou jako např. v rodinných domech. Směšovací ventil obstarává konstantní a přesnou teplotu smísené vody. Pro velké instalace na přípravu teplé vody: Směšovací ventil NovaMix High Capacity řídí nastavenou teplotu při velkém množství průtoku až do 100 l/min. V plošném vytápění: Pro směšování zvolené teploty na přívodu V regenerativních energetických systémech: Při použití tuhých paliv pro konkrétní nabíjení zásobníku TEPELNÁ DEZINFEKCE Nastavení manuelní tepelné dezinfekce lze jednoduše změnit na maximální teplotu a pak opět nastavit zpět. UDRŽOVÁNÍ TEPLOTY V OBĚHOVÝCH SYSTÉMECH TEPLÉ VODY Vedle hlavní funkce na omezování teploty mohou být použity směšovací ventily NovaMix také na redukci spotřeby energie cirkulačních systémů. K tomu je použit termostatický směšovací ventil před vrácením do tepelného zásobníku jako Bypass (obchvat) mezi cirkulační a teplovodní potrubí. Pokud se teplá voda neodebírá, udrží se v cirkulačním okruhu požadovaná teplota, aniž se voda zbytečně čerpá přes zásobník. SMĚŠOVACÍ VENTIL K ROZDĚLENÍ TEPLOT Možností využití v chladicích a klimatizačních systémech je osadit ventil NovaMix jako ventil typu Diverting. Za tímto účelem je armatura napojena na přípojku smísené vody a rozdělí průtokové médium do dvou teplotních oblastí. BEZPEČNÉ OMEZENÍ TEPLOTY Rychle reagující teplotní prvek dbá u směšovacího ventilu NovaMix o bezpečnou ochranu před opařením, přesnou regulaci teploty a konstantní teplotu teplé vody v místě jejího odběru. V případě výpadku přívodu studené vody přeruší regulační jednotka samostatně přívod teplé vody. Komponenty směšovacích ventilů NovaMix, které přichází do styku s pitnou vodou, disponují povolením pro použití v rozvodech pitné vody. Vnitřní díly jsou chráněny vnitřní povrchovou úpravou proti usazování vodního kamene. Taconova 89

90 T POUŽITÍ ARMATUR TACONOVA V TOPNÉM ZAŘÍZENÍ A9 POUŽITÍ SMĚŠOVACÍCH VENTILŮ TACONOVA V TOPNÉM ZAŘÍZENÍ PITNÁ VODA V CENTRÁLNÍM MÍSTĚ PITNÁ VODA V CENTRÁLNÍM MÍSTĚ S PODPOROU SOLÁRNÍHO OHŘEVU T expanzní nádrž čerpadlo indikátor teploty 90 Taconova

91 T POUŽITÍ SMĚŠOVACÍCH VENTILŮ TACONOVA V TOPNÉM ZAŘÍZENÍ (POKRAČOVÁNÍ) PITNÁ VODA V MÍSTĚ ODBĚRU PLOŠNÉ VYTÁPĚNÍ STB T T NABÍJENÍ ZÁSOBNÍKU PEVNÝM PALIVEM SMĚŠOVÁNÍ, OKRUH KOTLE SMĚŠOVÁNÍ, OKRUH NABÍJECÍHO ZÁSOBNÍKU ROZDĚLOVÁNÍ, OKRUH KOTLE ROZDĚLOVÁNÍ, OKRUH NABÍJECÍHO ZÁSOBNÍKU Taconova 91

92 SMĚŠOVACÍCH VENTILŮ TACONOVA PITNÁ VODA V CENTRÁLNÍM MÍSTĚ PITNÁ VODA V CENTRÁLNÍM MÍSTĚ S PODPOROU SOLÁRNÍHO OHŘEVU PITNÁ VODA V MÍSTĚ ODBĚRU PLOŠNÉ VYTÁPĚNÍ (PODLAHA, STROP, ZEĎ, AKTIVACE BETONOVÉHO JÁDRA) NABÍJENÍ ZÁSOBNÍKU (TUHÁ PALIVA) PRŮTOK ROZSAH TEPLOTY & PRODUKT OBJ.Č. k VS < 2 k VS > 2 k VS < 2 k VS > 2 k VS < 2 k VS > 2 k VS < 2 k VS > 2 k VS < 2 k VS > C Standard (MT52) C High Capacity (MT52) * C Value (MT53) * * * C Value (MT53) * * C Standard (MT52) * C Compact 50 TMV * C Compact * * vestavěné zpětné klapky U plošného vytápění a nabíjecích ventilů zpětné klapky nejsou potřeba. 92 Taconova

93 SPOLEHLIVÉ VYUŽITÍ TEPLÉ VODY S KONSTANTNÍ TEPLOTOU Termostatické směšovací ventily Taconova splňují díky spolehlivému omezování teplot požadavky na ochranu proti opaření. Samostatná funkce směšovacích ventilů nevyžaduje žádnou pomocnou energii a tím ušetří dodatečné regulační komponenty. VÝHODY PŘI PROJEKTOVÁNÍ Dodržení předpisů pro pitnou vodu Splnění norem na úsporu energie (EnEV), neboť regulace směšovače nemá pomocnou energii Možnost použití pro udržení teploty v systémech s pitnou vodou; plošného topení; nabíjecí ventily pro kotle na tuhá paliva Možnost použití jako diverting-ventil k dělení do dvou teplotních oblastí Dodržení platných norem plánování pro zajištění: konstantních teplot teplé vody při výpadku studené vody při nebezpečí opařením VÝHODY PŘI INSTALACI Libovolná montážní poloha Možnost pro aretaci nastavené požadované hodnoty (ochrana před manipulací) Nenáročné na údržbu díky vnitřním dílům s ochrannou vrstvou proti usazování vodního kamene Možnost obdržet vestavitelné zpětné klapky jako přísušenství Vyměnitelný termostatický prvek Vysoký rozsah regulace teploty pro realizaci tepelné desinfekce Konstantní teploty teplé vody bez doplňkových instalací čidel a regulátorů Taconova 93

94 SAMOSTATNÝ Termostatické směšovací ventily Taconova pracují samostatně, zcela bez přídavné pomocné energie. Jako centrální směšovací orgán zajišťují konstantní směšovací teploty v místě odběru a zajišťují současně ochranu proti opaření. Kvalitní ventily NovaMix se používají v solárních, zdravotechnických a topných oblastech tedy všude tam, kde je požadována spolehlivá konstantní teplota směsi požadována. 94 Taconova

95 NOVAMIX VALUE FUNKCE směšovací ventil je zásobován horkou vodou ze zásobníku a studenou vodou z vodovodního řádu teplota smísené vody je registrována termostatickým dilatačním prvkem jakmile se teplota vody odchýlí od požadované hodnoty, iniciuje dilatační prvek regulační píst a reguluje tak přívod horké a studené vody, až teplota smísené vody opět odpovídá požadované hodnotě TECHNICKÉ ÚDAJE provozní teplota TB max : 100 C (se zpátečkou: 90 C) provozní tlak: PB max : 10 bar POPIS termostatický směšovací ventil udržování stálých teplot směsí v systémech s teplou vodou a jejich omezování VERZE Viz Tabulka typů na straně 92 k dispozici jsou tři různé velikosti ventilů, na vyžádání se zpětnou klapkou Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY bezpečná užitná teplota smíšeného média v systému konstantní teplota vody v místě odběru zajišťuje ochranu před opařením plynulé nastavení teploty smísené vody v rozsahu C a C s vysokou přesností nastavení použití jako ventil typu Diverting (dělení média) (průtok přes vstup pro míchání) povrchová úprava pouzdra ventilu proti usazování vodního kamene vyměnitelný termostatický element s pístem speciální těsnění do ventilů snižují příměsi na minimum PB min : 0,5 bar dynamický pracovní tlak: max. 5 bar stálý rozdíl vstupního tlaku: max. 2 bar nastavitelný rozsah teplot: C tepelná stabilita mixu: max. 3 K (při změně teploty horké vody 15 K) zavírací funkce při výpadku studené vody montážní poloha: libovolná DN G: ¾ 1¼ hodnota kvs : 1,5 3,4 m 3 /h kapacita mixu při Δp = 1 bar: l/min MATERIÁL pouzdro: mosaz EZB vnitřní části: kvalitní plast těsnění: EPDM pouzdro s ochranou proti usazování vodního kamene POUŽITÍ regulační/směšovací orgán pro konstantní teploty smísené vody v místě odběru v sanitární oblasti směšovací orgán v topných zařízeních nebo ventil typu Diverting (oddělení média) u klimatizace ochrana proti opaření v místě odběru Taconova 95

96 NOVAMIX STANDARD A HIGH CAPACITY FUNKCE směšovací ventil je zásobován horkou vodou ze zásobníku a studenou vodou z vodovodního řádu teplota smísené vody je registrována termostatickým dilatačním prvkem jakmile se teplota vody odchýlí od potřebné hodnoty, iniciuje dilatační prvek regulační píst a reguluje tak přívod horké a studené vody, až teplota smísené vody opět odpovídá požadované hodnotě TECHNICKÉ ÚDAJE provozní teplota TB max : 100 C (se zpátečkou: 90 C), resp. 80 C provozní tlak: PB max : 10 bar POPIS termostatický směšovací ventil omezování a udržování konstantní teploty směsí v teplovodních systémech VERZE Viz Tabulka typů na straně 92 Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY Plynulé nastavení teploty mixu v rozsahu od C a C a C Konstantní teplota vody na výstupu Schváleno pro pitnou vodu (SVGW) Speciální ochranné zařízení proti opaření při výpadku studené vody Vysoká přesnost regulace Použití jako diverting-ventil (k dělení média) (průtok přes směšovací bránu) Ventil pouzdra s ochrannou vrstvou odolnou proti usazování vodního kamene Dostupný ve dvou různých rozměrech ventilu dle požadavku se zpětnou klapkou Vyměnitelný termostatický prvek s pístem Speciální těsnění ventilu u NovaMix High Capacity PB min : 0,5 bar dynamický pracovní tlak: max. 5 bar stálý rozdíl vstupního tlaku: max. 2 bar nastavitelný tepelný rozsah: C resp C teplotní stabilita mixu: max. 3 K (při změně teploty horké vody 15 K) zavírací funkce při výpadku studené vody montážní poloha: libovolná DN G: 1 1¼ hodnota kvs : m 3 /h kapacita mixu při Δp = 1 bar: l/min MATERIÁL pouzdro: mosaz EZB vnitřní části: kvalitní plast těsnění: EPDM pouzdro s vrstvou proti usazování vodního kamene POUŽITÍ regulační/směšovací orgán pro konstantní teploty smísené vody v místě odběru v sanitární oblasti směšovací orgán v topných zařízeních nebo ventil typu Diverting (dělení médií) u klimatizace ochrana proti opaření v místě odběru redukuje příměsi na minimum 96 Taconova

97 NOVAMIX COMPACT 70 / 50 TMV-2 FUNKCE směšovací ventil je zásobován horkou vodou z jednoho zásobníku a studenou vodou z vodovodního řádu teplota smísené vody je registrována termostatickým dilatačním prvkem jakmile se teplota vody odchýlí od požadované hodnoty, iniciuje dilatační prvek regulační píst tak, aby teplota smísené vody odpovídala požadované hodnotě TECHNICKÉ ÚDAJE provozní teplota TB max : 90 C provozní tlak: PB max : 10 bar PB min : 0,5 bar nastavitelný rozsah teploty: POPIS termostatický směšovací ventil plynulé omezení teploty užitkové vody VERZE Viz Tabulka typů na straně 92 Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY montáž přímo pod umyvadlem zapojení na stávající rohový ventil lesklý nikl schváleno pro pitnou vodu SVGW a TMV-2 a EN1111 u NovaMix Compact 50 TMV-2 ochrana proti usazování vodního kamene vestavěná zpětná klapka ochrana proti opaření vyměnitelný tepelný prvek s pístem NovaMix Compact 70: C NovaMix Compact 50: C Teplotní stabilita mixu: max. 3 K (při změně teploty horké vody 15 K) zavírací funkce při výpadku studené vody montážní poloha: libovolná DN 15 G: ½ hodnota kvs : 1,2 / 1,42 m 3 /h kapacita mixu při Δp = 1 bar: 23.7 / 25 l/min MATERIÁL pouzdro: poniklovaná mosaz, odolné proti korozi mosazi vnitřní části: nerezavějící ocel, kvalitní plast těsnění: EPDM POUŽITÍ konstantní teplota smísené vody pro sanitární použití v privátním a veřejném sektoru přímo před místem odběru ochrana proti opaření v místě odběru Taconova 97

98 PŘEPÍNÁNÍ POMOCÍ AUTOMATICKÉHO POHONU Motorické ventily kontrolují směr průtoku média otevíráním nebo zavíráním ventilu. MNOHOSTRANNÉ MOŽNOSTI POUŽITÍ PRO OBNOVITELNÉ ENERGIE Zahrnutí obnovitelných energií do topných systémů a energeticky efektivní provoz ohřívačů tepla, rozvod tepla, klimatizace a ohřev pitné vody jsou výzvou pro instalační techniku. Topné systémy s více ohřívači tepla nebo napojení na obnovitelné energie se stávají běžným standardem, ale vyžadují odpovídající hydraulické nastavení. Okruh použití dvoucestných a třícestných motorických ventilů jsou např.: přepínání nabíjení solárních zásobníků nabíjení vyrovnávacího zásobníku v různých teplotách zvednutí zpátečky pro topný kotel na biomasu přepínání mezi vyrovnávacím zásobníkem a zdrojem tepla ovládání rozdílných výměníků tepla přepínání mezi různými systémy zásobníků RYCHLÉ PŘEPÍNÁNÍ Krátké nastavovací časy a široké spektrum použití pro automatické přepínání, otevírání a zavírání hydraulických zařízení jsou charakteristikou motorických kulových kohoutů NovaZone Ball a motorických ventilů NovaZone Valve. SPÍNÁNÍ A ŘÍZENÍ HYDRAULIKY ZAŘÍZENÍ Proces otevřeno a zavřeno resp. přepínání je umožněn u motorických kulových kohoutů NovaZone Ball a u motorických kulových ventilů NovaZone Valve řídícím kontaktem (např. termostatem nebo spínačem). Pohony motorických kulových kohoutů jsou ovládány pomocí relé a potřebují proud pouze pro otevírání a zavírání. U motorického ventilu probíhá návrat do výchozí polohy pomocí vratné pružiny (režim: bez proudu uzavřeno). Široké spektrum použití nabízí motorické kulové kohouty o velikosti až DN 100, které jsou schváleny i pro instalace pro pitnou vodu. Doplňkovým využitím pro automatizaci zařízení jsou pomocné spínače bez potenciálu, pomocí kterých lze zajistit například signální hlášení nebo nechat aktivovat čerpadla. Motorické kulové kohouty a motorické ventily lze ovládat také ručně pomocí páčky, která je součástí dodávky. 98 Taconova

99 AUTOMATICKÉ OVLÁDÁNÍ A BEZPEČNOST PŘI PROVOZU ZAŘÍZENÍ Automatické dvoucestné nebo třícestné řízení v topných, zdravotechnických, solárních a chladicích systémech i v zařízeních na pitnou vodu umožňují motorické kulové kohouty NovaZone Ball a motorické ventily NovaZone Valve. VÝHODY PŘI PROJEKTOVÁNÍ automaticky ovládané dvou a třícestné ventily pro přepínání průtoku v hydraulických systémech automatizace zařízení pomocnými spínači bez potenciálu krátký spínací interval spotřeba proudu pouze při otevírání a zavírání pomocné spínače bez potenciálu pro vysílání signálních hlášení a regulaci čerpadel schváleno pro používání v solárních systémech pro ohřev pitné vody nebo možnost dálkově řízeného blokování potrubí s pitnou vodou VÝHODY PŘI INSTALACI univerzálně použitelné motorické kulové kohouty a ventily pro topné, chladicí a solární systémy pro pitnou vodu motorické ventily se automatickou změnou chodu do výchozí polohy (provozní režim: bez proudu zavřeno) ruční přepínání u motorických kulových kohoutů a motorických ventilů do DN 50 přímé připojení pomocí vnitřního závitu zjevné nastavení ventilu na motoru zanedbatelná údržba Taconova 99

100 DÁVKOVAČ V hydraulických topných, solárních, sanitárních nebo chladicích zařízeních je nutné průtoková množství kontrolovat a ovládat. Nejjednodušeji to lze provést pomocí elektrických zónových ventilů NovaZone Ball (motorický kulový kohout) a NovaZone Valve (motorický ventil) zn. Taconova. Je jedno, zda 2- nebo 3-cestný ventil, Taconova nabízí to pravé pro Vaše použití. 100 Taconova

101 NOVAZONE BALL FUNKCE jednotlivé zóny nebo spotřebiče v systému jsou či nejsou zásobovány médiem v závislosti na nastavení průchodnosti ventilu přechod kulového kohoutu z původní do požadované polohy je iniciován jednopólovým kontaktem (termostat, spínač atd.) podle ovládacího kontaktu se kohout otáčí z pozice dopředu nebo zpět až do koncové polohy při otevřeném řídícím kontaktu relé odpadne a ovlivní změnu směru kulový kohout nelze zastavit v mezipoloze TECHNICKÉ ÚDAJE DN POPIS kontrola okruhů v topných a chladicích systémech otevřeno/zavřeno pro 2-cestné a přepínání pro 3-cestné verze, průtok možný jakýmkoliv směrem VERZE 2-Weg / 3-Weg (s a bez manuálního nastavení) Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY automatické otevírání/zavírání/přepínání: krátký spínací interval zanedbatelná údržba schváleno pro pitnou vodu Rp: ½ 4 hodnota kvs : 6,5 866 m 3 /h 2-cestný motorický kohout: pohon s relé do 2" pomocný spínač bez potenciálu od 2½" dva pomocné spínače bez potenciálu od 2½" koncový spínač jako přepínač není bez potenciálu spínací interval: až 2 = 45 s, od 2½ = 60 s provozní tlak PB max : 10 bar teplota média: C rotační úhel: 90 přípojky: vnitřní závit 3-cestný motorický kulový kohout, stejný jako 2-cestný mimo: 3"dva pomocné spínače bez potenciálu 3" koncový spínač jako přepínač není bez potenciálu spínací interval: až 2 = 90 s, 3 = 120 s teplota média: C, DN C rotační úhel: 180 MATERIÁL kulový kohout: poniklovaná mosaz lůžka těsnění: PTFE APLIKACE Kontrola okruhů pro různá média v topných a chladicích systémech a systémech pro pitnou vodu Taconova 101

102 NOVAZONE VALVE FUNKCE jednotlivé zóny nebo spotřebiče v systému jsou či nejsou zásobovány médiem v závislosti na nastavení průchodnosti na průchodnosti ventilu přechod tělesa ventilu z původní do požadované polohy je umožněn 1pólovým kontaktem (termostat, spínač atd.) v režimu bez potenciálu pružina vrátí ventil do původní polohy motor nelze zastavit v mezipoloze TECHNICKÉ ÚDAJE DN Rp: ½ 1 hodnota kvs : 6 12,6 m 3 /h POPIS zónový ventil s elektromotorickým pohonem a vratnou pružinou kontrola topných a chladicích systémů, otevřeno/zavřeno pro 2-cestné a přepínání pro 3 cestné průtok pouze jedním směrem pohon: provozní režim: bez proudu zavřeno okolní teplota: do 60 C provozní teplota TB : C provozní tlak TB max : 10 bar provozní napětí: 230 V, 50 Hz (± 10 %)/24 V spotřeba energie: ca. 5-6 W ochranný mód: IP 20 VERZE 2-Weg / 3-Weg Příslušenství a náhradní díly najdete v datovém listu a v ceníku VÝHODY krátký spínací interval robustní konstrukce zanedbatelná údržba schválen pro pitnou vodu páčka pro ruční ovládání viditelná poloha ventilu pro různá média: voda a glykol/voda označeno symbolem konformity CE délka kabelu: 1 m otevírací interval (motorem): průchozí ventil: ca. 10 s, přepínací ventil: ca. 20 s uzavírací interval (pružinou): průchozí ventil: ca. 4 s, přepínací ventil: ca. 6 s okolní teplota: max. 60 C těleso ventilu: průchozí ventil: ca. 4 s, přepínací ventil: ca. 6 s okolní teplota: max. 60 C těleso ventilu: teplota média: C u standardního provedení a provedení pro pitnou vodu teplota média: C (krátkodobě 150 C) při vysoké teplotě utěsnění vřetene: ucpávkové těsnění pomocí dvou O kroužků za sebou provozní teplota TB max : 110 C provozní tlak PB max : 10 bar MATERIÁL pouzdro ventilu: mosaz kužel a kulička ventilu: EPDM POUŽITÍ Kontrola okruhů pro různá média v topných, chladicích systémech a systémech pro pitnou vodu 102 Taconova

103 Taconova 103

104 KOMBIARMATURA PRO OHŘEVNÉ ZAŘÍZENÍ Sdružená armatura pro ohřevné zařízení přebírá funkci bezpečnostního zařízení topných kotlů. BEZPEČNOSTNÍ STANDARD K bezpečnostně technickému vybavení topných kotlů patří pojistná skupina pro funkce odvzdušňování, monitorování a indikace tlaku. Pojistná sada TriBloc sjednocuje v jedné armatuře čtyři funkce: plynulé a automatické odvzdušňování regulace přetlaku zobrazení tlaku připojení pro expanzní nádobu nebo napouštěcí ventil KOMPAKTNÍ BEZPEČNOSTNÍ ZAŘÍZENÍ Kombinovaná armatura TriBloc se skládá z nosníku armatury z mosazi s pojistným ventilem (přepouštěcí tlak 2,5 nebo 3 bar), rychloodvzdušňovače TacoVent HyVent a manometru se samotěsnícím připojovacím závitem. Navíc disponuje TriBloc dvěma závitovými přípojkami pro expanzní nádobu (R ¾") a napouštěcí ventil (Rp ½"). KOMBINOVANÁ ARMATURA PRO KAŽDOU POLOHU Vrcholem bezpečnostní armaturové sady TriBloc je íceúčelový systém zapojení, který umožňuje víc montážních poloh, čímž se ušetří zdlouhavá instalační práce dodatečnými fitinky: pojistný ventil lze otočit do požadované polohy pomocí otočné šroubovací přípojky. Napojení odvzdušňovače na těleso armatur v různých variantách tak, aby byla jeho svislá montáž proveditelná v každé montážní poloze bez použití dodatečných součástí. Montáž manometru se samotěsnícím závitem dle požadavku na boční nebo čelní stranu. PLOVÁKOVÝ ODVZDUŠŇOVACÍ VENTIL V odvzdušňovači TacoVent HyVent leží na vodní hladině plovák, který pomocí jehly ventilu těsně uzavírá odvzdušňovací otvor. Jakmile se v kotli nashromáždí vzduch, plovák při klesající hladině vody klesá a uvolňuje výstup pro vzduch. Plovákový odvzdušňovač lze vyměnit pod tlakem pomocí integrovaného zpětného ventilu. 104 Taconova

105 KOMPAKTNÍ BEZPEČNOSTNÍ ARMATURA Bezpečnostní sada pro kotle TriBloc v zahrnuje v jednom tělese armatury požadované bezpečnostní armatury a umožňuje časově úspornou montáž. VÝHODY PŘI PROJEKTOVÁNÍ Kombinace armatur pro bezpečnostní technické vybavení topných kotlů Kompaktní smontované a odzkoušené bezpečnostní zařízení pro funkce odvzdušňování, regulace, zobrazení, připojení pojistným ventilem ověřeným TÜV přídavné závitové připojení pro expanzní nádobu a napouštěcí ventil automatické a soustavné odvzdušňování VÝHODY PŘI INSTALACI časově úsporná montáž bez dodatečných fitinků díky víceúčelovému systému zapojení flexibilita při různých montážních situacích díky variabilním možnostem připojení rychlé odvzdušnění při plnění zařízení jednoduchá kontrola tlaku při plnění zařízení plovákový odvzdušňovač lze vyměnit pod tlakem otočný pojistný ventil samotěsnící přípojky Taconova 105

106 VÍCEÚČELOVÁ TriBloc je kompaktní bezpečnostní sada pro topná zařízení a slučuje různé funkce v jediné armatuře: odvzdušňování, zavzdušňování, zobrazení tlaku a regulace přetlaku odpouštěním. Expanzní nádoby nebo napouštěcí ventily lze zapojit přímo na TriBloc. 106 Taconova

107 TRIBLOC FUNKCE u této bezpečnostní sady se s narůstajícím objemem vzduchu otevírá ventil řízený plovákem a průběžně vypouští v nádobce nashromážděný vzduch spojovací kanálek odvádí bez překážek vodu a vzduch do vzduchové nádobky manometr zobrazí tlak a přetlak je odpouštěn pojistným ventilem (během vyprazdňování zařízení lze také zavzdušňovat) TECHNICKÉ ÚDAJE provozní teplota TB max : 100 C provozní tlak PB max : 10 bar přepouštěcí tlak: 2,5 bar nebo 3 bar (dle provedení) pro topná zařízení do 50 kw (dle DIN 4751) POPIS průběžné a automatické odvzdušňování a zavzdušňování pomocí TacoVent HyVent ukazatel tlaku přídavné přípojky: ¾ AG und ½ IG DN 25 Rp: 1 přepouštěcí tlak pojistného ventilu (bar): 2,5 6 odpouštění přetlaku VERZE Příslušenství a náhradní díly najdete v datovém listu a v ceníku MATERIÁL držák armatury, TacoVent HyVent, pojistný ventil: mosaz pružina ventilu: nerezavějící ocel membrána: elastomer VÝHODY čtyři funkce v jedné armatuře samotěsnící přípojky komponentů manometr a TacoVent HyVent se zpětným ventilem POUŽITÍ Pojistná kombiarmatura pro ohřevná zařízení o výkonu do 50 kw (DIN 4751) přípojka pro expanzní nádobu nebo napouštěcí ventil velmi kompaktní otočný pojistný ventil (ověřen TÜV) volitelné umístění manometru čelně nebo bočně armaturová sada odzkoušena kompletně smontována a odzkoušena Taconova 107

108 VZDUCH V HYDRAULICKÝCH SYSTÉMECH Vzduch uzavřený v potrubních systémech je zdrojem ztrát energie, který nelze podcenit. Provozní bezpečnost a komfort vyžadují odstranění shromážděného vzduchu ve všech uzavřených oběhových systémech. VZDUCH SNIŽUJE KOMFORT Vzduch v topném systému snižuje tepelný komfort, omezuje cirkulaci a snižuje využití energie. Shromažďování vzduchu a rozpuštěných plynů nastává na vrcholech nebo v místech s ohyby, které představují nejvyšší bod příslušného úseku potrubí. Příkladem jsou dlouhé vodorovné úseky potrubí se změnou chodu směrem dolů. V místě ohybu se shromažďuje vzduch, který omezuje proudění. ODSTRAŇOVÁNÍ SHROMÁŽDĚNÉHO VZDUCHU Z TOPNÝCH KOTLŮ, NÁDOB A ROZDĚLOVAČŮ Pro odstraňování vzduchu z ventilů zařízení jako topných kotlů, zásobníků a vrcholů rozvodového potrubí se používají plovákové odvzdušňovače. V odvzdušňovači leží na vodní hladině plovák, který jehlou ventilu těsně uzavírá otvor pro odvzdušňování. Jakmile se shromáždí vzduch, snížením hladiny vody plovák klesne a uvolní výstup pro vzduch. VNIKÁNÍ VZDUCHU NELZE ÚPLNĚ ZABRÁNIT Plnění vzduchem a odlučování plynů v topných systémech a sanitárních zařízení mají různé důvody. Toto může nastat tvorbou podtlaku na straně sání oběžného čerpadla nebo při příliš nízkém plnicím tlaku zařízení, kdy je vzduch vtažen do potrubí přes netěsné spoje (např. šroubení). Další příčinou jsou změny teplot způsobené ohřevem topné vody a rozpuštěny tepla, přičemž se uvolňují plyny, které jsou ve vodě rozpuštěny. Tak vzniká vysoká koncentrace vzduchu a plynů čerstvě separovaných z média a shromážděných v meziplášti. POUZDRO ODVZDUŠŇOVAČE PRO VODOROVNĚ A KOLMO VEDENÁ POTRUBÍ Pro odstranění vzduchu a vypuzených plynů z dlouhých potrubí s velkým výkonem podporují proces separace vzduchu a vody speciální pouzdra na odlučování vzduchu. Díky tvaru pouzdra odlučovače vzduchu TacoVent Airscoop Horizontal a Airscoop Vertical je proudění vždy vedené tak, aby bubliny vzduchu stoupaly a shromážděný vzduch mohl být odpouštěn přes integrované odvzdušňovací ventily. AUTOMATICKÁ FUNKCE ODVZDUŠŇOVÁNÍ Do ventilové vložky automatického odvzdušňovače TacoVent Vent je integrována nabobtnaná membrána, která při styku se vzduchem vysychá, čímž se stává pro vzduch prostupnou. Jakmile se dostane vzduch z topení a membrána je zase v kontaktu s topnou vodou, membrána okamžitě nabobtná a tím zabrání výstupu vody. VZDUCH V SOLÁRNÍM OKRUHU BRÁNÍ NERUŠENÉ CIRKULACI Při zprovoznění a prvním naplnění solárního tepelného zařízení je nutno odstranit obsažený vzduch: při vpouštění solárního média může být vířením stržen také vzduch, který se postupně odlučuje až za provozu zařízení. Vyloučení vzduchu a plynů probíhá také za provozu díky občasnému odpařování mrazuvzdorné směsi. Vzduch v solárním systému omezuje cirkulaci nebo ji může dokonce přerušit, snižuje solární výtěžnost a navíc způsobí předčasné stárnutí mrazuvzdorné směsi. 108 Taconova

109 AUTOMATICKÉ ODVZDUŠŇOVÁNÍ PRO BEZPORUCHOVÝ PROVOZ ZAŘÍZENÍ V topných, sanitárních a solárních zařízeních zajišťují odvzdušňovací armatury Taconova automatické odvádění vzduchu z částí zařízení a potrubních systémů i v nedostupných místech. VÝHODY PŘI PROJEKTOVÁNÍ vykrytí sortimentu ve všech oblastech odvzdušňování v topných, sanitárních a solárních systémech bezpečnost provozu automatickým zavíráním odvzdušňovací ch ventilů optimalizace provozních nákladů díky úspoře energie bezpečné a soustavné odvzdušňování ve všech VÝHODY PŘI INSTALACI bezúdržbové odvzdušňování částí zařízení, která jsou v budově dostupná jen s námahou zlepšená bezpečnost práce při zprovozňování a údržbě solárně tepelných zařízení díky jejich odvzdušněním na solární stanici eliminují nežádoucí zvukové efekty v radiátorech instalačních polohách stálé odvádění tepla radiátorů a plošných topných systémů odvzdušňovače šetří v budově náklady na údržbu v souvislosti s odvzdušňováním radiátorů, rozdělovačů, potrubí a kolektorových okruhů Taconova 109

110 ODVZDUŠŇOVAČ Osvědčené automatické odvzdušňovače TacoVent odstraňují z topných systémů spolehlivě nežádoucí vzduch. Zvyšují účinnost a tím klesá spotřeba energie a provozní náklady. Ať odvzdušňování topných těles nebo zařízení, ať horizontálně nebo vertikálně, Taconova nabízí správné řešení. 110 Taconova

111 TACOVENT VENT FUNKCE princip automatického odvzdušněni ventilu je založen na nasákavosti speciálních lamelových disků uvnitř růžice automatu. v suchých podmínkách lamely umožňují únik vzduch a plynů výstup vody je znemožněn okamžitým nabobtnáním lamely rychlé ruční odvzdušňování se provádí uvolněním vroubkovaného šroubu a takto ovlivňuje únik vzduchu a plynu; toto umožňuje na základě velkého výkonu odvzdušňování také rychlé plnění zařízení zpětná klapka v odvzdušňovači umožňuje čištění a výměnu automatické růžice bez vypouštění soustavy při prvním zprovoznění soustavy může dojít k úniku POPIS automatické, plynulé odvzdušňování potrubních soustav VERZE Standard ( - ) / samotěsnící s O kroužkem a otočným kroužkem na vypouštění vody (½") Náhradní díly najdete v datovém listu a v ceníku několika kapek vody, než lamely nasáknou vodou, za provozu to však již nenastane TECHNICKÉ ÚDAJE provozní teplota TB max : 115 C provozní tlak PB max : 8,5 bar průtoková média: voda bez chemických přísad DN 6 15 VÝHODY šetří energii spolehlivost a dlouhá životnost ruční rychlé odvzdušňování MATERIÁL pouzdro a lůžko ventilu: poniklovaná mosaz Zpětná klapka: nerez ocel těsnění: silikon, EPDM vestavěná zpětná klapka umožňuje jednoduchou výměnu ventilové vložky bez zvukových efektů bez přesouvání nábytku POUŽITÍ použití v hydronických soustavách pro automatické a plynulé odvzdušňování topných těles, potrubí, ohřívačů, zásobníků, kotlů i rozdělovačů podlahového vytápění Taconova 111

112 TACOVENT HYVENT FUNKCE Odvzdušňovací ventil se uzavře prostřednictvím plovákového tělesa. Když se vzduch nahromadí v nádobce, klesne plovákové těleso dolů a uvolní odvzdušňovací ventil. Nahromaděný objem vzduchu uniká tak dlouho, až voda vytlačí plovák zase nahoru a ventil uzavře. V kombinaci s expanzním odlučovačem vzduchu TacoVent AirScoop je zaručena účinná separace vzduchu z média a tím probíhá rychlé a automatické odvzdušnování soustavy TECHNICKÉ ÚDAJE provozní teplota TB max : 115 C provozní tlak PB max : 10 bar POPIS Odvzdušňovací ventil automaticky a průběžně odvzdušňuje a při vypouštění zavzdušňuje hydronické soustavy, jako vytápěcí, chladicí a sanitární zařízení. Optimální funkce odvzdušňování a zavzdušňování se provádí spolu s odlučováním vzduchu. Samotěsnící zpětná klapka zabraňuje úniku vody v případě potřeby údržby plovákového ventilu VERZE s / bez uzavíracího automatu (Rp " / ½") Náhradní díly najdete v datovém listu a v ceníku VÝHODY Automatické odvzdušňování za provozu i při napouštění soustavy Automatické zavzdušňování při vypouštění soustavy Konstrukce ventilu zajišťuje funkčnost bez citlivosti na nečistoty Bezproblémová výměna plovákového odvzdušňovacího vnější závit: G 3 8" a G ½" dle ISO 228 MATERIÁL vnitřní části: plast; nerezová ocel pouzdro: mosaz těsnění: EPDM, NBR, Silikon PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SIA 384/1; ÖnOrM h ) chladicí voda dle DIN URČENO PRO OBJEKTY Pro instalace potrubí do soustav s pitnou vodou a vytápění: bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby ventilu za provozu díky zpětné klapce Rychlá instalace plovákového odvzdušňovače díky samotěsnícímu vnitřnímu závitu zpětné klapky SVGW schváleno pro pitnou vodu 112 Taconova

113 TACOVENT AIRSCOOP D FUNKCE AirScoop se instaluje obvykle přímo na vstup do potrubí bezprostředně za zdrojem tepla, do místa s největší koncentrací vzduchu a plynů v soustavě uvnitř AirScoop dochází k expanznímu efektu a integrované účelové překážky urychlují proces separace vzduchu a vody směr proudění v pouzdře umožňuje výstup vzduchových bublin do sběrné lahve, vzduchový polštář je pak odváděn z hydraulického systému napojeným odvzdušňovačem kombinaci s plovákovým odvzdušňovačem HyVent garantuje tento systém odlučování vzduchu a odvzdušňování; separační kapacitu lze maximalizovat instalací přímého úseku potrubí o délce ca. 0,5 m před a za armaturou AirScoop vertical pro montáž do svislého potrubí, vzduch POPIS horizontální provedení: průběžné odlučování vzduchu a automatické odvzdušňování v kombinaci s plovákovým odvzdušňovačem HyVent Příslušenství najdete v datovém listu a v ceníku VERZE Příslušenství najdete v datovém listu a v ceníku separovaný z média a nahromaděný v meziplášti lahve lze podle potřeby vypustit ručním odvzdušňovacím ventilem TECHNICKÉ ÚDAJE horizontální provedení provozní teplota TB max : 115 C provozní tlak PB max : 10 bar závitové připojení: DN 20 - DN 80 Rp ¾ 3" VÝHODY vysoká odlučovací kapacita robustní a pevná konstrukce nevyžaduje údržbu přípojky pro odvzdušňovač, pojistný ventil nebo teploměr připojení přírubou: DN 100 Zeta: 1,1 0,67 hodnota kvs : 17,1 439 m 3 /h vertikální provedení provozní teplota TB max : 160 C provozní tlak PB max : 8 bar DN 25 závitové připojení: 1 AG hodnota kvs : 1,05 / 3,03 m 3 /h MATERIÁL horizontální provedení: lakovaná šedá litina GG25 vertikální provedení: černá ocel, vypalovaný lak POUŽITÍ horizontální provedení: použití převážně ve větších topných zařízeních (dálkové topení) vertikální provedení: použití v topných a solárních zařízeních Taconova 113

114 TACOVENT AIRSCOOP R FUNKCE Mikrobublinky rozpuštěné ve vodě ulpí na kontaktních plochách zabudovaných I-kroužků a slučují se do větších bublin. Větší bubliny se oddělí a vyloučí pomocí nasazeného plovákového odvzdušňovače. I-kroužky jsou v TacoVent AirScoop R integrované tak, že celý průtok přichází do styku s plochou I-kroužků. Tento princip vede k trvalému a permanentnímu odvzdušňování vodních zařízení a tím k ekonomickému a bezpečnému provozu TECHNICKÉ ÚDAJE provozní teplota standard TB max : 120 C provozní teplota solární provedení TB max : 200 C provozní tlak PB max : 10 bar DN POPIS TacoVent AirScoop R je montován do vytápěcích a solárních zařízení. Ovlivňuje permanentní odlučování vzduchu a odvzdušňování v těchto zařízeních. Zabudováním odlučovače vzduchu se zamezí rušivým zvukům zařízení, snížené tvorbě tepla na topných plochách a poruchám na vestavěných oběhových čerpadlech chodem na sucho. Správně odvzdušněné a vytápěcí a solární zařízení nepodléhá díky nízkému podílu kyslíku ve vo. VERZE Horizontální/ vertikální s / bez uzavíracího automatu (Rp " / ½") VÝHODY Vysoký výkon odlučování Robustní a odolná konstrukce Bezporuchová a bezúdržbová konstrukce Rp: ¾ 1½ / 22 mm hodnota kvs : 11,2 40,9 m 3 /h MATERIÁL mosaz a plast PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SIA 384/1; ÖnOrM h ) chladicí voda dle DIN URČENO PRO OBJEKTY Pro instalace potrubí do soustav s pitnou vodou a vytápění: bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby Varianty pro horizontální nebo vertikální zabudování 114 Taconova

115 TACOVENT PURE R FUNKCE Vestavěné zařízení TacoVent Pure je přímo protékající a zajišťuje automatické odloučení částic do nádrže. Zde lze částice kontrolovat a při stálem provozu soustavy vyplachovat. Vypláchnutí trvá pouze několik sekund, přičemž prostřednictvím stávajícího tlaku systému jsou nečistoty rychle vytlačovány ven. Při použití TacoVent Twin lze využít obě výhody integrovaného zařízení. Odlučování vzduchu a nečistot probíhá v armatuře a tím je zabezpečen stálý provoz soustavy při malé ztrátě tlaku TECHNICKÉ ÚDAJE provozní teplota TB max : 120 C provozní tlak PB max : 10 bar POPIS Znečištění vodní soustavy často vede k předčasnému opotřebení nebo k provozním poruchám částí zařízení v topných systémech. Do značné míry vznikají tato znečistění z korozních částic nebo z montážních zbytků. Tyto zbytky mohou být přitahovány elektro magnetickými poli čerpadel a řídících ventilů a tím způsobovat provozní poruchy. TacoVent Pure se používá pro izolaci těchto částic z vodního systému a poté pro kontrolu jejich odstraňování ze soustavy DN Rp: ¾ 1¼ hodnota kvs : 11,2 31,4 m 3 /h MATERIÁL mosaz a plast PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SIA 384/1; ÖnOrM h ) chladicí voda dle DIN VERZE Horizontální/ vertikální URČENO PRO OBJEKTY Pro instalace potrubí do soustav s pitnou vodou a vytápění: bytové domy, sídliště s rodinnými domy, vícegenerační VÝHODY Vysoký odlučovací výkon včetně nejmenších částic Nízká tlaková ztráta Rychlá údržba během provozu zařízení Bez zbytečných prostojů Možné četné varianty produktů pro horizontální a rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby vertikální montáž Taconova 115

116 TACOVENT TWIN R FUNKCE Mikrobublinky rozpuštěné ve vodě ulpí na kontaktních plochách zabudovaných I-kroužků a slučují se do větších bublin. Větší bubliny se oddělí a vyloučí pomocí nasazeného plovákového odvzdušňovače. I-kroužky jsou v TacoVent Twin R integrované tak, že celý průtok přichází do styku s plochou I-kroužků. Přímý průtok přes I-kroužky zajišťuje zároveň automatické odlučování částic do nádržky. Zde lze tyto částice vyplachovat za stálého provozu zařízení. Vypláchnutí trvá pouze několik sekund, přičemž nečistoty jsou rychle vytlačovány ven. Obě funkce armatury vedou k trvalému a permanentnímu odvzdušňování a odkalování vodních zařízení a tím k ekonomickému a bezpečnému provozu POPIS TacoVent Twin R je montován do vytápěcích a solárních zařízení, ovlivňuje permanentní odlučování vzduchu a kalů a automatické odvzdušňování. Tím lze zamezit rušivým zvukům zařízení, snížené tvorbě tepla na topných plochách a poruchám na vestavěných oběhových čerpadlech chodem na sucho. Odkalovací část TacoVent Twin se používá k odlučování ve vodě obsažených částic a jejich následnému odstranění. Tyto nečistoty by jinak přicházely do styku s řídícími ventily a čerpadly a mohly by vést k poruchám provozu těchto součástí zařízení. VÝHODY Dvě funkce v jedné armatuře Vysoký výkon odlučování vzduchu a kalů Robustní a odolná konstrukce Bezporuchová a bezúdržbová konstrukce TECHNICKÉ ÚDAJE provozní teplota TB max : 120 C provozní tlak PB max : 10 bar DN 20 G Rp: 22 hodnota kvs : 11,2 m 3 /h MATERIÁL mosaz a plast PRŮTOKOVÁ MÉDIA topná voda (VDI 2035; směrnice SIA 384/1; ÖnOrM h ) chladicí voda dle DIN URČENO PRO OBJEKTY Pro instalace potrubí do soustav s pitnou vodou a vytápění: bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy domovy a nemocnice správní budovy a stavby v oblasti služeb hotely a restaurace školy a tělocvičny / sportovní zařízení komerční a průmyslové stavby 116 Taconova

117 Taconova 117

118 MĚŘENÍ PRŮTOKŮ A TEPLOTY V LIBOVOLNÉ INSTALAČNÍ POLOZE Při měření hodnot průtoku a/nebo teploty v hydraulických systémech vzniká často požadavek na snímání hodnot bez současné možnosti regulace. MĚŘENÍ PRŮTOKU V LIBOVOLNÉ INSTALAČNÍ POLOZE Indikátor průtoku TacoControl FlowMeter zobrazuje objemový průtok protékajícího média a má mnohostranná využití ve vytápěcích, chladicích a v sanitárních systémech pro měření množství průtoku. Kompaktní konstrukce umožňuje instalaci i v malých prostorových podmínkách. Montážní poloha je přitom libovolná nutno však dodržet směr průtoku. PŘÍMÁ INDIKACE Kalibrovaná stupnice na průhledové trubici umožňuje přímý odečet průtokového množství v l/min bez použití nákladných měřicích přístrojů přímo na spotřebičích, na rozdělovačích nebo na dílčích úsecích systémů. ELEKTRONICKÉ MĚŘENÍ PRŮTOKU A TEPLOTY PRO PŘÍPRAVU DAT Zda jsou vedle hodnot průtoku požadovány také hodnoty teplot, určí vyvažovací a uzavírací ventil TacoControl Tronic hodnoty nutné pro ovládání a regulaci. ELEKTRONICKÉ URČENÍ MNOŽSTVÍ PRŮTOKU A TEPLOT TacoControl Tronic měří průtokové množství a teplotu média pomocí elektronického senzoru bez pohyblivých dílů. Výstupní signály mohou být použitelné pro ovládání a monitorování čerpadel a ventilů nebo k odečtu množství tepla. FUNKCE NEZÁVISLÁ NA MONTÁŽNÍ POLOZE Vyvažovací a zavírací ventil má základ ve vyvažovacím ventilu TacoSetter Inline. Pomocí 1 převlečné matice lze těleso ventilu o velikosti DN 20 zapojit v libovolné poloze přímo na plochém závitovém šroubení jako např. na nasávacím hrdle pouzdra čerpadla. ROZŠÍŘENÍ NA VYVAŽOVACÍ ARMATURU V kombinaci s vyrovnávacím ventilem TacoSetter Inline se rozšíří funkce obou měřidel průtokového množství na regulační a zavírací ventil. 118 Taconova

119 KONTROLA FUNKCE V HYDRAULICKÝCH SYSTÉMECH Pomocí měřicích ventilů lze odečítat průtoková množství a současně využívat signály z TacoControl Tronic k řízení čerpadel a ventilů. VÝHODY PŘI PROJEKTOVÁNÍ regulační ventil pro současné měření průtokového množství a teploty média (TacoControl Tronic) vysoká přesnost měření krátka reakční doba TacoControl Tronic určuje výstupní signály pro průtok a teplotu, k řízení čerpadel nebo přepínacích ventilů v závislosti na teplotě média a množství průtoku pro zobrazení naměřených hodnot lze použít regulátor pro VÝHODY PŘI INSTALACI instalace v libovolné poloze možnost kombinovat s vyvažovacím ventilem TacoSetter Inline použití pro topné, chladicí, solární systémy a systémy pro pitnou vodu včetně odečítání množství tepla odečet množství tepla Taconova 119

120 DIGITÁLNÍ TacoControl Tronic je čistě měřicím ventilem na digitální měření průtoku a teploty pomocí senzoru. Teplota a průtokové množství od 1,3 do 100 l/min jsou měřena bez pohyblivých částí. Používá se obvykle v kombinaci s vyvažovacím ventilem TacoSetter Inline. 120 Taconova

121 TACOCONTROL TRONIC TECHNICKÉ ÚDAJE měření průtoku: 1,3 20 / l/min přesnost měření průtok: 0,3 l/min (0 100 C), reakční doba: < 1 s teplota: ± 2 C (0 100 C), ± 1 C (25 80 C), reakční doba: < 2 s napájení: 5 V DC (± 5 %), PELV výstupní signály: raciometrický, t.j. úměrný spotřebě signál průtoku: 0,35 3,5 V, úměrný rozsahu měření signál proudění: 0,5 3,5 V, úměrný rozsahu teplot doporučená zásuvka: FCI, p/n minimální teplota vody: min. pracovní teplota: 0 C min bezpečná teplota: -25 C nejvyšší teplota vody: POPIS přímé čidlo pro měření průtoku a teploty digitální měření průtoku a teploty v kombinaci s TacoSetter Inline 100 VERZE S vnějším závitem / šroubení Příslušenství a náhradní díly najdete v datovém listu a v ceníku min. pracovní teplota: 110 C min. bezpečná teplota: 120 C maximální konstantní tlak v soustavě PB max : 10 bar okolní podmínky: min. teplota vzduchu: -25 C max. stálá teplota vzduchu: 60 C max. přechodná teplota vzduchu: 90 C viskozita média: 2 mm²/s krytí: IP44a VÝHODY měření průtoku 1,3 100 l/min MATERIÁL pouzdro: polyamid dva lineární napěťové signály pro průtok a teplotu Ideální výrobek pro kombinace s TacoSetter Inline FUNKCE měření proudění je postaveno na principu víření. Na obou stranách tělesa vloženého do trubice se během toku tvoří víry; tyto víry se pohybují nepřetržitě podél potrubí a způsobují periodické fluktuace tlaku, které se snímají diferenciálním tlakovým čidlem frekvence tlakových fluktuací je úměrná objemu kapaliny, který trubicí proteče POUŽITÍ všeobecně v topných systémech předávací/dělící stanice tepelná čerpadla jiná PRŮTOKOVÁ MÉDIA vodní směsi s běžnými antikorozními a nemrznoucími přísadami topná voda chladicí voda pitná voda (certifikáty WRAS, ACS) Taconova 121
