1 Kataster Kataster Kataster Kataster Kataster Kataster Kataster Kataster Kataster Kataster

2 Geodetický systém 2 ods. 1 zákona 215/1995 Z. z. Súbor konštánt, parametrov a konvencií charakterizujúcich súradnicový, výškový alebo gravimetrický systém

3 Záväzné geodetické referenčné systémy Európsky terestrický referenčný systém 1989 ETRS89 Súradnicový systém Jednotnej trigonometrickej siete katastrálnej S-JTSK Baltský výškový systém po vyrovnaní BPv Európsky vertikálny referenčný systém EVRS Gravimetrický systém S-GR

4 Realizácie geodetických referenčných systémov Realizácia ETRS 89 Množina bodov (staníc) ETRFyyyy (rámec) Národná realizácia ETRS89 Vybrané body Štátnej priestorovej siete - ŠPS SKTRF09 (geocentrické priestorové súradnice a ďalšie údaje)

5 Realizácie geodetických referenčných systémov Platná realizácia S-JTSK = JTSK03 Body ŠPS (rovinné súradnice v S-JTSK)

6 Geodetické základy Sú geodetické body: priestorovej siete trigonometrickej siete gravimetrickej siete Systém prostriedkov definujúcich ich parametre: v priestore a čase s predpísanou presnosťou a dokumentáciou s použitím zákonných meracích jednotiek

7 Absencia geodetických základov Jednoduché GaK činnosti - malého autonómneho rozsahu - nevyžadujúce nadväznosť meraní

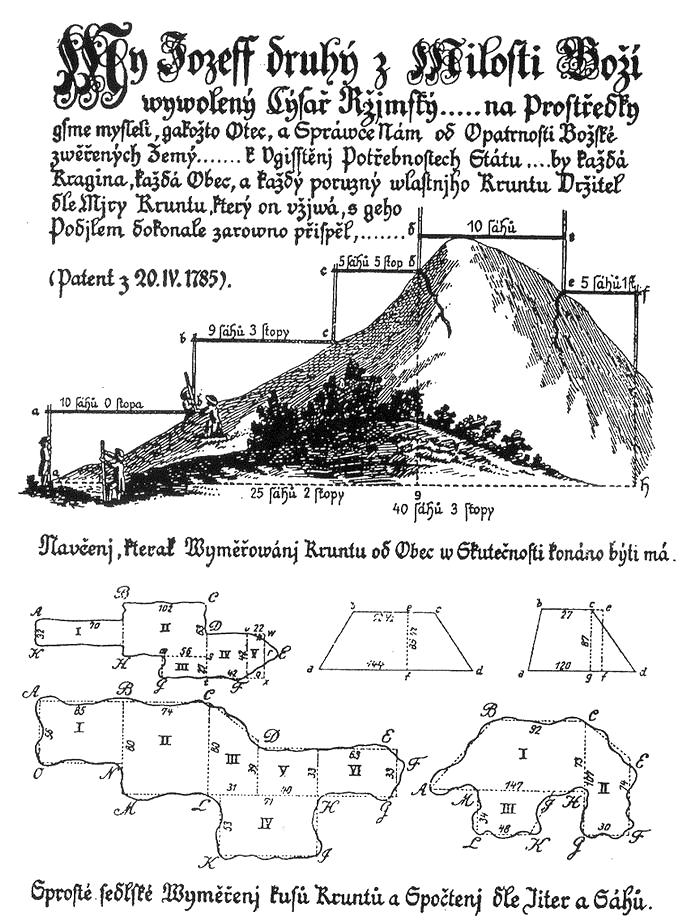

8 Jozefínsky kataster Patent z o reforme pozemkovej dane Meranie v teréne náčrty, mapy prvé využitie geodézie a kartografie Evidenčný základ POZEMOK

9 Jozefínsky kataster mapa Nedostatok: - Podľa častí krajiny (spravidla poľnohospodárskych celkov) - Nenadväzovali na seba - Nebolo možné spojiť Ing. Jozef Vlček: Kataster nehnuteľností, Justičná akadémia SR, 25. január 2013

10 STABILNÝ KATASTER Patent o pozemkovej dani 23. december 1817 František I. patent platil pre celú monarchiu veľký odpor uhorskej šľachty nedostatok odborníkov Práce sa v Uhorsku začali až v roku 1850

11 FRANTIŠEK I. ( ) vnuk Márie Terézie (habsbursko-lotrinská dynastia) Uhorský kráľ ( ) Český kráľ ( ) Rakúsky cisár ( ) ako František II. Posledný rímsky cisár ( )

12 Kvalitné geodetické základy Základná podmienka kvality a presnosti GaK činností jednotnosti unifikovanosti GaK činností opakovateľnosti GaK činností jednoznačnej nadväznosti (vzťahu) na iné GZ a GRS vnútroštátny aj medzinárodný spekt

13 Rôzne geodetické systémy Nekvalitné geodetické základy Jedna z rozhodujúcich príčin súčasného stavu v SGI KN

14 Nové geodetické základy Nositeľ úlohy: - ÚGKK SR - Geodetický a kartografický ústav Bratislava Koncepcie rozvoja Personálne zásluhy: Ing. Štefan Priam Ing. Matej Klobušiak, PhD Ing. Katarína Leitmannová Ing. Dušan Ferianc - ďalší zamestnanci GKÚ, VÚGK, ÚGKK SR - zástupcovia akademickej obce-stú Bratislava

15 Dôvody vyhlásenia JTSK03

16

17 Deformácie v S-JTSK rozdiely súradníc Veľkosť: 0 až 1.6 m 1 m Vlček: Nová národná realizácia S-JTSK, marec 2011

18 Prečo JTSK03??? Profesijné hľadisko - Historický pohľad - Úradná a zákonná povinnosť ÚGKK SR Vecné hľadisko prostredníctvom vytvorenia homogénneho prostredia JTSK03 Umožniť uplatňovať nové technológie GNSS - bez deformovania výsledkov - zabezpečiť jednoznačnosť a presnosť určovania polohy - opakovateľnosť vytyčovanie Splniť požiadavky Smernice EÚ INSPIRE na zverejnenie priestorových údajov (aj katastrálne parcely) v ETRS89 Vlček: Nová národná realizácia S-JTSK, marec 2011

19 Stav katastrálneho operátu - SGI KN k

20 KATEGORIZÁCIA MÁP KATASTRA Spôsob vyhotovenia Forma existencie Druh mapy Číselné mapy Nečíselné mapy Analógové mapy papier fólia iná podložka Digitálne mapy vektorový tvar rastrový tvar Katastrálne mapy Súv. zobra. ster. SZs Súv.zobr. bezpr. SZb Súv. zobr. valc. SZv Pôv. S-JTSK A THM S42 THM 42 THM bez súr. PB THM THM so súr. PB THMs ZMVM bez VT ZMVM ZMVM VT ZMVMv Mapy určeného operátu Poz. kat. ster. Poz. kat. bezpr. Poz. kat. valc. Poz. kat. prevz. PKs PKb PKv PKp Poz.kat. kat. náč. PKn Poz.kat.pôv.JTSK Náhr. mapa JEP Kat. mapa KN A NM KN Ost.mapy p.knihy Pk

21 INVENTARIZÁCIA MÁP KATASTRA KATASTRÁLNE MAPY - DRUH MAPY (podľa počtu ML) ZMVM 17.8% ZMVMv 4.8% SZb 0.5% SZs 32,7% PKs 0.4% THM, THML 4,3% THMs, THMsL 10.0% THMs 6,4% THM 9.1% THM42 1.2% A 12.1% SZf 0.7%

22 Kataster Katastrálne mapy Kataster S JTSK - VKMč Bezprojekčný Stereografický Valcový Bezprojekčný Stereografický Valcový Kataster - analógové JTSK Kataster Kataster VKMn analogové Kataster Kataster Vlček: Nová národná realizácia S-JTSK v katastri nehnuteľností, marec 2011 JTSK Kataster Kataster steregraf bezproj. Kataster valcový

23 STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorová katastrálna mapa číselná VKMč vzniká z údajov získaných priamym meraním v S-JTSK (A, THM, ZMVM) číselné podklady rôznej presnosti intravilán: 0,14 0, 26 m extravilán: 0,26 0, 50 m nevýhoda: v extraviláne nezobrazuje právny stav, ale skutočný stav pozemky zlúčené do väčších pôdnych celkov v SR cekom 3556 katastrálnych území - VKMč: 1467 dotknutých katastrálnych území 41,2 % z toho celých katastrálnych území časti katastrálnych území

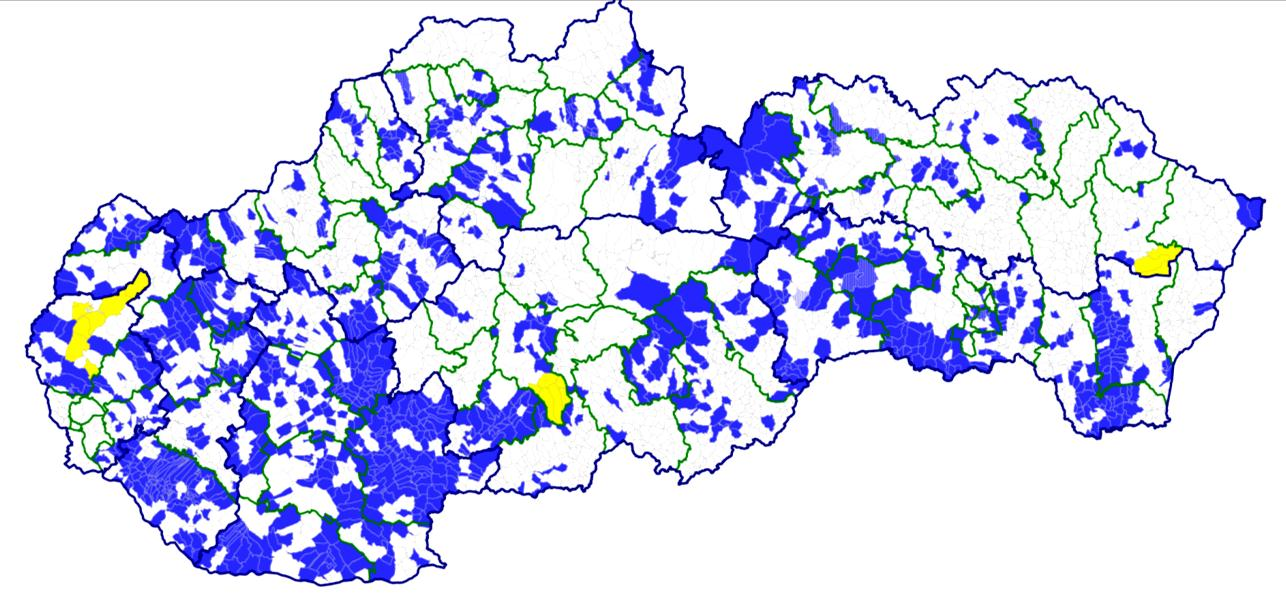

24 Vektorová katastrálna mapa číselná - VKMč Bez VKMč VKMč v celom katastrálnom území VKMč v časti katastrálneho územia Bez VKMč Vojenské obvody

25 STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorová katastrálna mapa nečíselná VKMn vzniká z údajov získaných vektorizáciou z rastra nečíselných máp vyhotovených v uhorských súradnicových systémoch (SZb, SZs, SZf) podklady rôznej presnosti: 0,50 2,0 m transformovaná do S-JTSK v SR cekom 3556 katastrálnych území - VKMn: 1215 dotknutých katastrálnych území 34,2 % z toho celých katastrálnych území - 19 časti katastrálnych území

26 Vektorová katastrálna mapa nečíselná - VKMn Bez VKMn VKMn v celom katastrálnom území VKMn v časti katastrálneho územia Bez VKMn Vojenské obvody

27 STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorové katastrálne mapy spolu VKMč + VKMn podklady rôznej presnosti: 0,14 2,0 m všetky v S-JTSK v SR cekom 3556 katastrálnych území - VKM: 2682 dotknutých katastrálnych území 75,4 % z toho celých katastrálnych území časti katastrálnych území

28 Vektorová katastrálna mapa celkom Bez VKM VKMč VKMn Bez VKM Vojenské obvody

29 Vykonávanie GaK činnosti v katastri do do vyhlásenia JTSK03

30 Legislatívne predpisy Platné do

31 Zákon NR SR č. 162/1995 Z. z. o katastri nehnuteľností a o zápise vlastníckych a iných práv k nehnuteľnostiam (katastrálny zákon) v znení neskorších predpisov Účinnosť: 1. január 1996 Vyhláška ÚGKK SR č. 461/2009 Z. z., ktorou sa vykonáva katastrálny zákon Účinnosť: 1. december 2009

32 Zákon NR SR č. 215/1995 Z. z. o geodézii a kartografii Účinnosť: 1. január 1996 Vyhláška ÚGKK SR č. 300/2009 Z. z. ktorou sa vykonáva zákon o geodézii a kartografii Účinnosť: 1. august 2009

33 Nedostatky legislatívnych úprav

34 Vyhláška ÚGKK SR č. 300/2009 Z. z. ktorou sa vykonáva zákon o geodézii a kartografii Účinnosť: 1. august ods.9 Zaviedla a definovala Globálny transformačný kľúč medzi: Národnou realizáciou ETRS89 Aktuálnou realizáciou S-JTSK Trigonometrická sieť S-JTSK Národná realizácia JTSKyy-nevyhlásená

35 Vyhláška ÚGKK SR č. 300/2009 Z. z. ktorou sa vykonáva zákon o geodézii a kartografii Účinnosť: 1. august Zriaďovanie a aktualizácia geodetických bodov ods.1 Geodetický bod = Podrobný geodetický bod Nedostatočne definovala čo je PGB Neurčovala jeho poslanie a vzťah k PPBP Nedefinovala jeho presnosť

36 Vyhláška ÚGKK SR č. 300/2009 Z. z. ktorou sa vykonáva zákon o geodézii a kartografii Účinnosť: 1. august , 45 a 46 Úradné overenie Neurčuje, čo SK skontroluje pred overením výsledného operátu zriadenia PGB Neurčuje, čo SK skontroluje pred overením výsledného operátu merania a zobrazenia objektov, ktoré sa preberajú do ŠMD VM určuje, čo SK skontroluje pred overením GP

37 Vyhláška ÚGKK SR č. 461/2009 Z. z., ktorou sa vykonáva katastrálny zákon Účinnosť: 1. december 2009 Meračské práce 55 ods. 3 vykonať tak, aby umožnili určiť súradnice bodov v platnej národnej realizácii S-JTSK 57 ods. 2 meračská sieť sa pripojí na body - ŠPS - určené v národnej realizácii S-JTSK

38 Vyhláška ÚGKK SR č. 461/2009 Z. z., ktorou sa vykonáva katastrálny zákon Účinnosť: 1. december Presnosť meračských prác Nebolo stanovené k čomu sa vzťahujú kritéria presnosti absolútne? relatívne? kritérium pre polohovú odchýlku stanovené len pre jednu alternatívu kontrolného merania (kontrolné meranie rovnako presné, ako meranie kontrolované) Stanovené kritéria pre overovanie výšok Absentuje presnosť zobrazenia

39 Technické predpisy

40 Smernice na vyhotovovanie geometrických plánov a vytyčovanie hraníc pozemkov S (O ) zo dňa č. NP 3595/1997 Účinnosť:

41

42 Smernice na meranie a vykonávanie zmien v súbore geodetických informácií katastra nehnuteľností S (O ) zo dňa č.p - 840/1999 Účinnosť:

43

44 Metodický návod na aktualizáciu vektorovej katastrálnej mapy MN ( MN-1/95) (O ) ÚGKK SR NP-4876/1995 Účinnosť

45

46 Metodický návod na digitalizáciu nečíselných máp katastra nehnuteností a ich aktualizáciu MN (O ) ÚGKK SR P-1561/2002 Účinnosť:

47

48 Aktuálnosť a použiteľnosť TP - k k dnešnému dňu V rozhodujúcej miere sú TP nepoužiteľné (viac ako 50% ustanovení je neaktuálnych) Legislatívne predpisy nedostatočne určujú podmienky a postupy

49 Ako boli riadené GaK práce v KN použiteľné ustanovenia zákonov a vyhlášok ÚGKK SR použiteľné ustanovenia technických predpisov ÚGKK SR usmernenia a pokyny ÚGKK SR Úradní overovatelia

50 Ako sa meralo?

51 Merania (MS) pripojiť na S-JTSK 1. katastrálna mapa bola v S-JTSK analógová + VKMč Existovalo PPBP - terestrické metódy (PBPP, PB) - GNSS metódy + lokálny transf. kľúč výrobcu + vlastný transformačný kľúč (individuálny, refer.stanica, lokálny) - kombinácia GNSS a terestrických metód

52 Merania (MS) pripojiť na S-JTSK 1. katastrálna mapa bola v S-JTSK analógová + VKMč Neexistovalo PPBP - terestrické metódy z trigonometrickej siete - GNSS metódy + lokálny transf. kľúč výrobcu + vlastný transformačný kľúč (individuálny, refer.stanica, lokálny) - kombinácia GNSS a terestrických metód

53 Merania (MS) pripojiť na S-JTSK 2. katastrálna mapa nebola v S-JTSK analógová + VKMn terestrické metódy - pripojenie na trigonometrickú sieť (výnimočne na PPBP) - pripojenie na skoršie merania GNSS metódy - + lokálny transf. kľúč výrobcu - + vlastný transformačný kľúč (individuálny, ref.stanica, lokálny) kombinácia GNSS a terstrických metód

54 Nespočetné množstvo individuálnych realizácií S-JTSK - ktoré na seba nadväzujú len výnimočne - každý geodet je presvedčený, že tá jeho je správna Dôvod Výsledok? chyby v meraní (určovaní) výnimočne nehomogénna realizácia S-JTSK - trigonometrická sieť a PPBP

55 Ako tomu zamedziť? Vytvoriť nový geodetický systém a jeho korektnú nedeformovanú realizáciu = Nereálna alternatíva Vytvoriť nedeformovanú korektnú realizáciu S-JTSK JTSK03 Vytvoriť podmienky na jej využívanie - vydaním príslušných predpisov - v katastrálnom operáte
