Speciální kartografické výrobky.

Transkript

1 a atlasů. Speciální kartografické výrobky. Podpořeno z projektu FRVŠ 584/2011

2 Dokončovací práce ukončují výrobu kartografických děl, patří sem: řezání archů na finální rozměr, skladání map (mapové skládanky), příp. vlepování, slepování (při vícedílných mapách např. nástěnných), polepování glóbů, knižní vazby (atlasy). velkým výrobcem strojů pro dokončovací práce je např. firma Heidelberg.

3 Řezání papíru tzv. jednolistové mapy (např. ZM ČR) jsou tištěny na větší formáty, poté se musí ořezat na požadovaný formát, k řezání se používají tzv. jednonožové řezací stroje řezačky. Řezačka EBA LT

4 Skládání map mapy turistické, cyklistické,... vznik tzv. mapových skládanek (s nepravou či pravou obálkou), skládání ruční nebo strojové, skládací stroje kapsové, nožové nebo kombinované Skládací stroj Stahlfolder TD 142

5 Knižní vazby rozsáhlejší mapová díla, nejčastěji atlasy, knižní vazba = knižní blok zavěšený do knižních desek nebo obálky, měkká vazba (ozn. V1 až V4), polotuhá vazba (V5, V6) a tuhá vazba (V7, V8 a V9). HIM Traditional Bookbinding

6 Hlavní části knihy

7 Knižní vazba V1 nejoblíbenější a nejrozšířenější vazba, jednoduchá a levná, časopisy, katalogy, propagační letáky,... snášecí drátošičky. Snášecí drátošička Stitchmaster ST 400

8 Knižní vazba V2 čím dál oblíbenější vazba, skripta, sborníky konferencí, některé knihy,... V2 tzv. paperback; další typy: vazba se záložkami, švýcarská lepená vazba, finská lepená vazba Tubebind či Otabind nebo vazba Hardcover, lepičky (roztavení lepidla, jeho nanesení na hřbet a přilisování papírové obálky).

9 Knižní vazba V2 čím dál oblíbenější vazba, skripta, sborníky konferencí, některé knihy,... V2 tzv. paperback; další typy: vazba se záložkami, švýcarská lepená vazba, finská lepená vazba Tubebind či Otabind nebo vazba Hardcover, lepičky (roztavení lepidla, jeho nanesení na hřbet a přilisování papírové obálky). Jednosvorková lepička Eurobind 500

10 Knižní vazba V3 a V4 V3 blokovaná brožura (knižní blok je sešit drátem a zavěšen do obálky podobně jako u V2), V4 šitá brožura (knižní blok se sešit jednoduchým stehem a zavěšen do obálky jako u V2).

11 Knižní vazba V3 a V4 V3 blokovaná brožura (knižní blok je sešit drátem a zavěšen do obálky podobně jako u V2), V4 šitá brožura (knižní blok se sešit jednoduchým stehem a zavěšen do obálky jako u V2). Způsoby šití: a jednoduchý steh, b přešívací steh, c střídavý přešívací steh, d šití teplem tavitelnými nitěmi

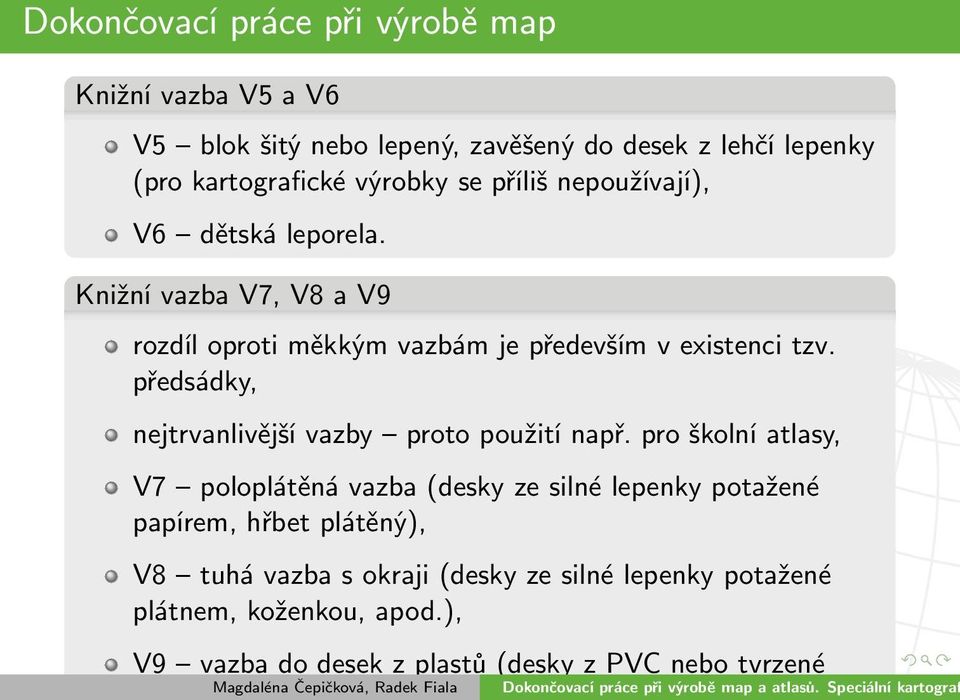

12 Knižní vazba V5 a V6 V5 blok šitý nebo lepený, zavěšený do desek z lehčí lepenky (pro kartografické výrobky se příliš nepoužívají), V6 dětská leporela. Knižní vazba V7, V8 a V9 rozdíl oproti měkkým vazbám je především v existenci tzv. předsádky, nejtrvanlivější vazby proto použití např. pro školní atlasy, V7 poloplátěná vazba (desky ze silné lepenky potažené papírem, hřbet plátěný), V8 tuhá vazba s okraji (desky ze silné lepenky potažené plátnem, koženkou, apod.), V9 vazba do desek z plastů (desky z PVC nebo tvrzené

13 Speciální dokončovací práce slepování map např. nástěnné mapy tištěné na více částí, polepování glóbů ruční nebo strojové lepení, termovakuovým tvarováním obrazů polokoulí, laminace, lakování, výsek, perforace, brožování vazba V1.

14 Dokončovací práce na vašem stole Univerzální vazačka Peach C21 W34 Set (3 typy vazby) Skládačka CFM 4 Rolový laminátor RSL 2702 Stolní řezačka Ideal 1038

15 Speciální kartografické výrobky mapy nástěnné mapy, ortofotomapy, družicové snímky, mapy pro lidi s poruchou barvocitu, faksimilie map, mapové transparenty, anaglyfové mapy,... atlasy autoatlasy, atlasy s vloženými mapami, různé formáty,... glóby, reliéfní (někdy plastické) mapy.

16 Speciální kartografické výrobky Reliéfní mapy trojrozměrná mapa, polohopis vytištěn na termoplastové fólii, která při nahřátí ztrácí tvarovou paměť, je umístěna do termovaukového tvarovacího stroje, v němž je umístěn tvarovací model (pro jeho vytvoření musíme znát trojrozměrný model reliéfu). The Making of a Raised Relief Map (Idaho)

17 Speciální kartografické výrobky Tyflografické mapy (tyflomapy) speciální mapy pro zrakově postižené, které lze vnímat dotykem (hapticky), čarové prvky reliéfní, popis Braillovým písmem, tactile map, raised map, embossed map (doteková, vyvýšená, vytepaná mapa).

18 Speciální kartografické výrobky Anaglyfové mapy zdvojený obraz, vytvořený z páru stereoskopických snímků. Mapové transparenty mapy vytištěné na čirých plastových fóliích a použité pro zpětné projektory. Fotomapy jde o reprodukci barevných předloh, ortofotomapy,...

19 Speciální kartografické výrobky Glóby výrobci Stiefel, Freytag a Berndt, antické, magnetické, nafukovací, plastické, svítící. How Globes Are Made

20 Literatura Mikšovský, M: Kartografická polygrafie a reprografie 10. Vydavatelství ČVUT. Praha 1999.
