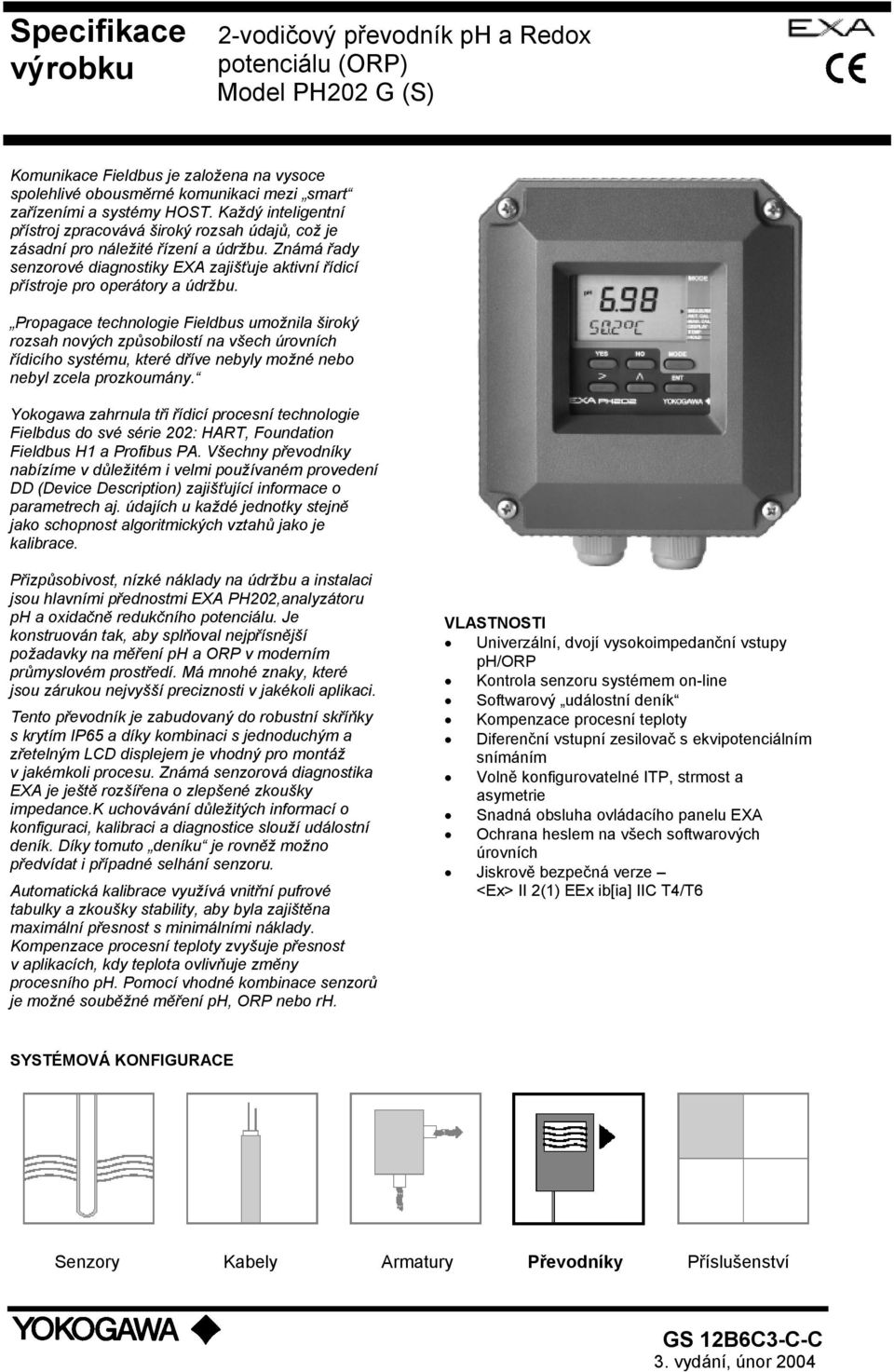

1 Specifikace výrobku 2-vodičový převodník ph a Redox potenciálu (ORP) Model PH202 G (S) Komunikace Fieldbus je založena na vysoce spolehlivé obousměrné komunikaci mezi smart zařízeními a systémy HOST. Každý inteligentní přístroj zpracovává široký rozsah údajů, což je zásadní pro náležité řízení a údržbu. Známá řady senzorové diagnostiky EXA zajišťuje aktivní řídicí přístroje pro operátory a údržbu. Propagace technologie Fieldbus umožnila široký rozsah nových způsobilostí na všech úrovních řídicího systému, které dříve nebyly možné nebo nebyl zcela prozkoumány. Yokogawa zahrnula tři řídicí procesní technologie Fielbdus do své série 202: HART, Foundation Fieldbus H1 a Profibus PA. Všechny převodníky nabízíme v důležitém i velmi používaném provedení DD (Device Description) zajišťující informace o parametrech aj. údajích u každé jednotky stejně jako schopnost algoritmických vztahů jako je kalibrace. Přizpůsobivost, nízké náklady na údržbu a instalaci jsou hlavními přednostmi EXA PH202,analyzátoru ph a oxidačně redukčního potenciálu. Je konstruován tak, aby splňoval nejpřísnější požadavky na měření ph a ORP v moderním průmyslovém prostředí. Má mnohé znaky, které jsou zárukou nejvyšší preciznosti v jakékoli aplikaci. Tento převodník je zabudovaný do robustní skříňky s krytím IP65 a díky kombinaci s jednoduchým a zřetelným LCD displejem je vhodný pro montáž v jakémkoli procesu. Známá senzorová diagnostika EXA je ještě rozšířena o zlepšené zkoušky impedance.k uchovávání důležitých informací o konfiguraci, kalibraci a diagnostice slouží událostní deník. Díky tomuto deníku je rovněž možno předvídat i případné selhání senzoru. Automatická kalibrace využívá vnitřní pufrové tabulky a zkoušky stability, aby byla zajištěna maximální přesnost s minimálními náklady. Kompenzace procesní teploty zvyšuje přesnost v aplikacích, kdy teplota ovlivňuje změny procesního ph. Pomocí vhodné kombinace senzorů je možné souběžné měření ph, ORP nebo rh. VLASTNOSTI Univerzální, dvojí vysokoimpedanční vstupy ph/orp Kontrola senzoru systémem on-line Softwarový událostní deník Kompenzace procesní teploty Diferenční vstupní zesilovač s ekvipotenciálním snímáním Volně konfigurovatelné ITP, strmost a asymetrie Snadná obsluha ovládacího panelu EXA Ochrana heslem na všech softwarových úrovních Jiskrově bezpečná verze <Ex> II 2(1) EEx ib[ia] IIC T4/T6 SYSTÉMOVÁ KONFIGURACE Senzory Kabely Armatury Převodníky Příslušenství 3. vydání, únor 2004

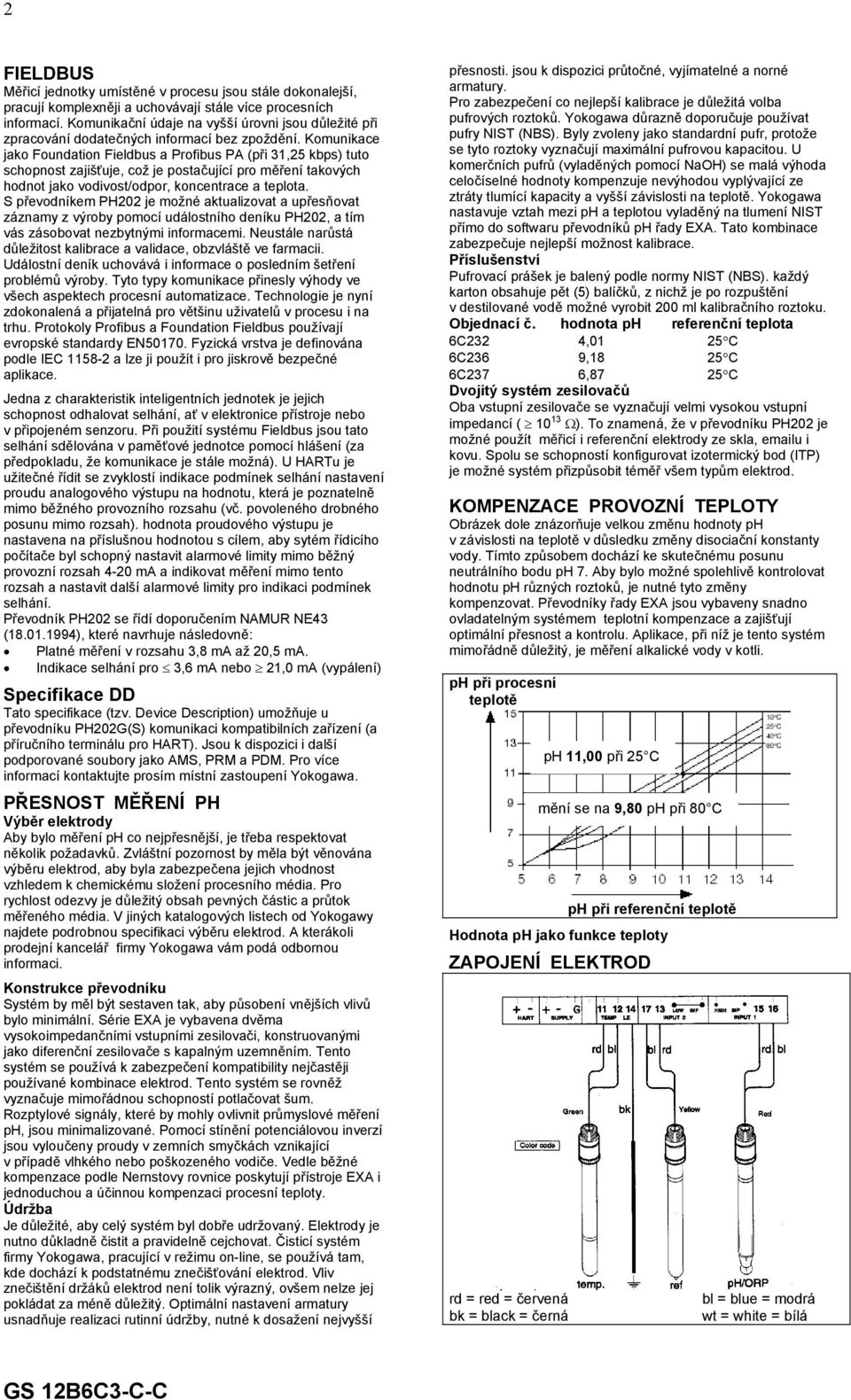

2 2 FIELDBUS Měřicí jednotky umístěné v procesu jsou stále dokonalejší, pracují komplexněji a uchovávají stále více procesních informací. Komunikační údaje na vyšší úrovni jsou důležité při zpracování dodatečných informací bez zpoždění. Komunikace jako Foundation Fieldbus a Profibus PA (při 31,25 kbps) tuto schopnost zajišťuje, což je postačující pro měření takových hodnot jako vodivost/odpor, koncentrace a teplota. S převodníkem PH202 je možné aktualizovat a upřesňovat záznamy z výroby pomocí událostního deníku PH202, a tím vás zásobovat nezbytnými informacemi. Neustále narůstá důležitost kalibrace a validace, obzvláště ve farmacii. Událostní deník uchovává i informace o posledním šetření problémů výroby. Tyto typy komunikace přinesly výhody ve všech aspektech procesní automatizace. Technologie je nyní zdokonalená a přijatelná pro většinu uživatelů v procesu i na trhu. Protokoly Profibus a Foundation Fieldbus používají evropské standardy EN Fyzická vrstva je definována podle IEC a lze ji použít i pro jiskrově bezpečné aplikace. Jedna z charakteristik inteligentních jednotek je jejich schopnost odhalovat selhání, ať v elektronice přístroje nebo v připojeném senzoru. Při použití systému Fieldbus jsou tato selhání sdělována v paměťové jednotce pomocí hlášení (za předpokladu, že komunikace je stále možná). U HARTu je užitečné řídit se zvyklostí indikace podmínek selhání nastavení proudu analogového výstupu na hodnotu, která je poznatelně mimo běžného provozního rozsahu (vč. povoleného drobného posunu mimo rozsah). hodnota proudového výstupu je nastavena na příslušnou hodnotou s cílem, aby sytém řídicího počítače byl schopný nastavit alarmové limity mimo běžný provozní rozsah 4-20 ma a indikovat měření mimo tento rozsah a nastavit další alarmové limity pro indikaci podmínek selhání. Převodník PH202 se řídí doporučením NAMUR NE43 ( ), které navrhuje následovně: Platné měření v rozsahu 3,8 ma až 20,5 ma. Indikace selhání pro 3,6 ma nebo 21,0 ma (vypálení) Specifikace DD Tato specifikace (tzv. Device Description) umožňuje u převodníku PH202G(S) komunikaci kompatibilních zařízení (a příručního terminálu pro HART). Jsou k dispozici i další podporované soubory jako AMS, PRM a PDM. Pro více informací kontaktujte prosím místní zastoupení Yokogawa. PŘESNOST MĚŘENÍ PH Výběr elektrody Aby bylo měření ph co nejpřesnější, je třeba respektovat několik požadavků. Zvláštní pozornost by měla být věnována výběru elektrod, aby byla zabezpečena jejich vhodnost vzhledem k chemickému složení procesního média. Pro rychlost odezvy je důležitý obsah pevných částic a průtok měřeného média. V jiných katalogových listech od Yokogawy najdete podrobnou specifikaci výběru elektrod. A kterákoli prodejní kancelář firmy Yokogawa vám podá odbornou informaci. Konstrukce převodníku Systém by měl být sestaven tak, aby působení vnějších vlivů bylo minimální. Série EXA je vybavena dvěma vysokoimpedančními vstupními zesilovači, konstruovanými jako diferenční zesilovače s kapalným uzemněním. Tento systém se používá k zabezpečení kompatibility nejčastěji používané kombinace elektrod. Tento systém se rovněž vyznačuje mimořádnou schopností potlačovat šum. Rozptylové signály, které by mohly ovlivnit průmyslové měření ph, jsou minimalizované. Pomocí stínění potenciálovou inverzí jsou vyloučeny proudy v zemních smyčkách vznikající v případě vlhkého nebo poškozeného vodiče. Vedle běžné kompenzace podle Nernstovy rovnice poskytují přístroje EXA i jednoduchou a účinnou kompenzaci procesní teploty. Údržba Je důležité, aby celý systém byl dobře udržovaný. Elektrody je nutno důkladně čistit a pravidelně cejchovat. Čisticí systém firmy Yokogawa, pracující v režimu on-line, se používá tam, kde dochází k podstatnému znečišťování elektrod. Vliv znečištění držáků elektrod není tolik výrazný, ovšem nelze jej pokládat za méně důležitý. Optimální nastavení armatury usnadňuje realizaci rutinní údržby, nutné k dosažení nejvyšší přesnosti. jsou k dispozici průtočné, vyjímatelné a norné armatury. Pro zabezpečení co nejlepší kalibrace je důležitá volba pufrových roztoků. Yokogawa důrazně doporučuje používat pufry NIST (NBS). Byly zvoleny jako standardní pufr, protože se tyto roztoky vyznačují maximální pufrovou kapacitou. U komerčních pufrů (vyladěných pomocí NaOH) se malá výhoda celočíselné hodnoty kompenzuje nevýhodou vyplývající ze ztráty tlumící kapacity a vyšší závislosti na teplotě. Yokogawa nastavuje vztah mezi ph a teplotou vyladěný na tlumení NIST přímo do softwaru převodníků ph řady EXA. Tato kombinace zabezpečuje nejlepší možnost kalibrace. Příslušenství Pufrovací prášek je balený podle normy NIST (NBS). každý karton obsahuje pět (5) balíčků, z nichž je po rozpuštění v destilované vodě možné vyrobit 200 ml kalibračního roztoku. Objednací č. hodnota ph referenční teplota 6C232 4,01 25 C 6C236 9,18 25 C 6C237 6,87 25 C Dvojitý systém zesilovačů Oba vstupní zesilovače se vyznačují velmi vysokou vstupní impedancí ( Ω). To znamená, že v převodníku PH202 je možné použít měřicí i referenční elektrody ze skla, u i kovu. Spolu se schopností konfigurovat izotermický bod (ITP) je možné systém přizpůsobit téměř všem typům elektrod. KOMPENZACE PROVOZNÍ TEPLOTY Obrázek dole znázorňuje velkou změnu hodnoty ph v závislosti na teplotě v důsledku změny disociační konstanty vody. Tímto způsobem dochází ke skutečnému posunu neutrálního bodu ph 7. Aby bylo možné spolehlivě kontrolovat hodnotu ph různých roztoků, je nutné tyto změny kompenzovat. Převodníky řady EXA jsou vybaveny snadno ovladatelným systémem teplotní kompenzace a zajišťují optimální přesnost a kontrolu. Aplikace, při níž je tento systém mimořádně důležitý, je měření alkalické vody v kotli. ph při procesní teplotě ph při referenční teplotě Hodnota ph jako funkce teploty ZAPOJENÍ ELEKTROD rd = red = červená bk = black = černá ph 11,00 při 25 C mění se na 9,80 ph při 80 C bl = blue = modrá wt = white = bílá

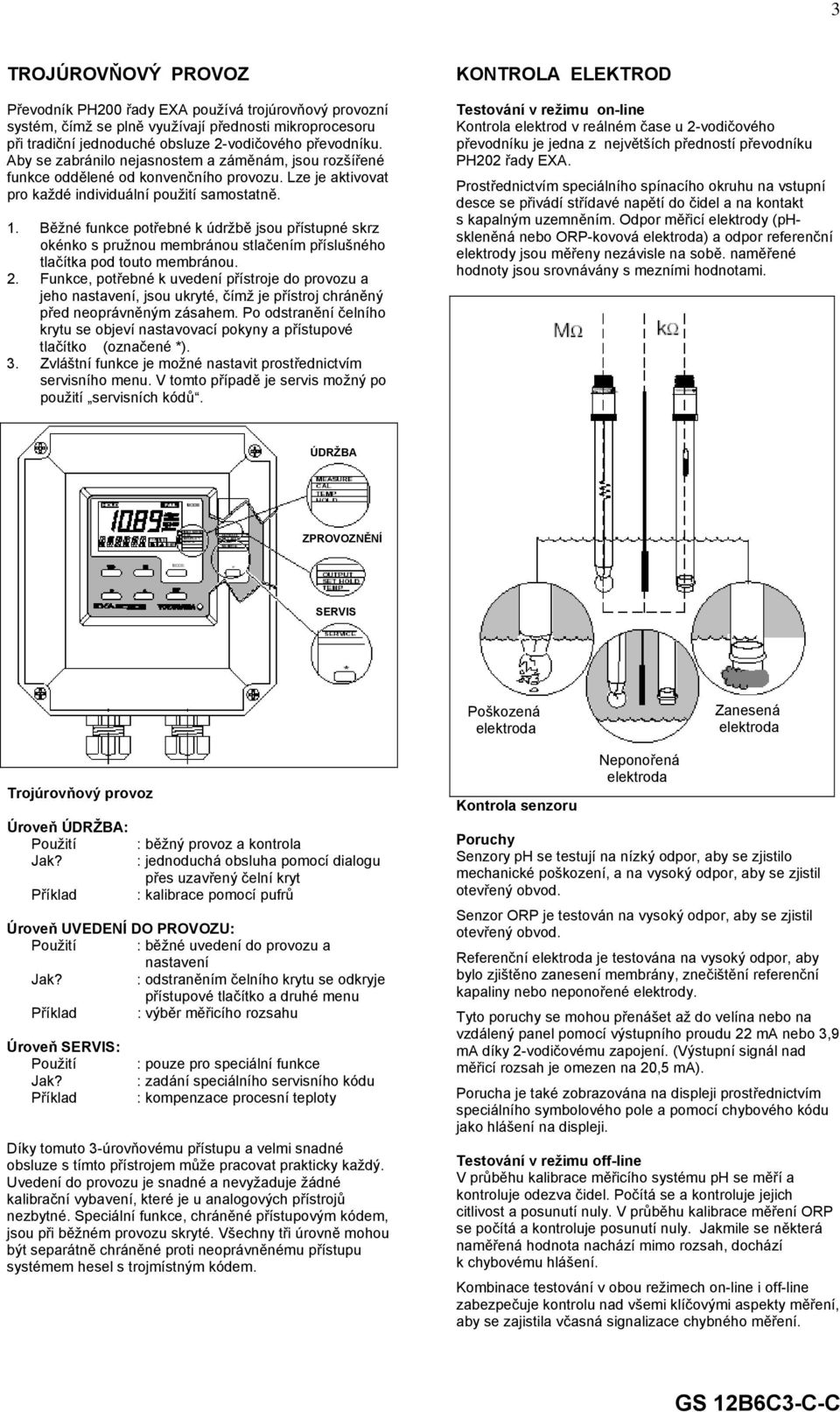

3 3 TROJÚROVŇOVÝ PROVOZ Převodník PH200 řady EXA používá trojúrovňový provozní systém, čímž se plně využívají přednosti mikroprocesoru při tradiční jednoduché obsluze 2-vodičového převodníku. Aby se zabránilo nejasnostem a záměnám, jsou rozšířené funkce oddělené od konvenčního provozu. Lze je aktivovat pro každé individuální použití samostatně. 1. Běžné funkce potřebné k údržbě jsou přístupné skrz okénko s pružnou membránou stlačením příslušného tlačítka pod touto membránou. 2. Funkce, potřebné k uvedení přístroje do provozu a jeho nastavení, jsou ukryté, čímž je přístroj chráněný před neoprávněným zásahem. Po odstranění čelního krytu se objeví nastavovací pokyny a přístupové tlačítko (označené *). 3. Zvláštní funkce je možné nastavit prostřednictvím servisního menu. V tomto případě je servis možný po použití servisních kódů. KONTROLA ELEKTROD Testování v režimu on-line Kontrola elektrod v reálném čase u 2-vodičového převodníku je jedna z největších předností převodníku PH202 řady EXA. Prostřednictvím speciálního spínacího okruhu na vstupní desce se přivádí střídavé napětí do čidel a na kontakt s kapalným uzemněním. Odpor měřicí elektrody (phskleněná nebo ORP-kovová elektroda) a odpor referenční elektrody jsou měřeny nezávisle na sobě. naměřené hodnoty jsou srovnávány s mezními hodnotami. ÚDRŽBA ZPROVOZNĚNÍ SERVIS Poškozená elektroda Zanesená elektroda Trojúrovňový provoz Úroveň ÚDRŽBA: Použití : běžný provoz a kontrola Jak? : jednoduchá obsluha pomocí dialogu přes uzavřený čelní kryt Příklad : kalibrace pomocí pufrů Úroveň UVEDENÍ DO PROVOZU: Použití : běžné uvedení do provozu a nastavení Jak? : odstraněním čelního krytu se odkryje přístupové tlačítko a druhé menu Příklad : výběr měřicího rozsahu Úroveň SERVIS: Použití Jak? Příklad : pouze pro speciální funkce : zadání speciálního servisního kódu : kompenzace procesní teploty Díky tomuto 3-úrovňovému přístupu a velmi snadné obsluze s tímto přístrojem může pracovat prakticky každý. Uvedení do provozu je snadné a nevyžaduje žádné kalibrační vybavení, které je u analogových přístrojů nezbytné. Speciální funkce, chráněné přístupovým kódem, jsou při běžném provozu skryté. Všechny tři úrovně mohou být separátně chráněné proti neoprávněnému přístupu systémem hesel s trojmístným kódem. Kontrola senzoru Neponořená elektroda Poruchy Senzory ph se testují na nízký odpor, aby se zjistilo mechanické poškození, a na vysoký odpor, aby se zjistil otevřený obvod. Senzor ORP je testován na vysoký odpor, aby se zjistil otevřený obvod. Referenční elektroda je testována na vysoký odpor, aby bylo zjištěno zanesení membrány, znečištění referenční kapaliny nebo neponořené elektrody. Tyto poruchy se mohou přenášet až do velína nebo na vzdálený panel pomocí výstupního proudu 22 ma nebo 3,9 ma díky 2-vodičovému zapojení. (Výstupní signál nad měřicí rozsah je omezen na 20,5 ma). Porucha je také zobrazována na displeji prostřednictvím speciálního symbolového pole a pomocí chybového kódu jako hlášení na displeji. Testování v režimu off-line V průběhu kalibrace měřicího systému ph se měří a kontroluje odezva čidel. Počítá se a kontroluje jejich citlivost a posunutí nuly. V průběhu kalibrace měření ORP se počítá a kontroluje posunutí nuly. Jakmile se některá naměřená hodnota nachází mimo rozsah, dochází k chybovému hlášení. Kombinace testování v obou režimech on-line i off-line zabezpečuje kontrolu nad všemi klíčovými aspekty měření, aby se zajistila včasná signalizace chybného měření.

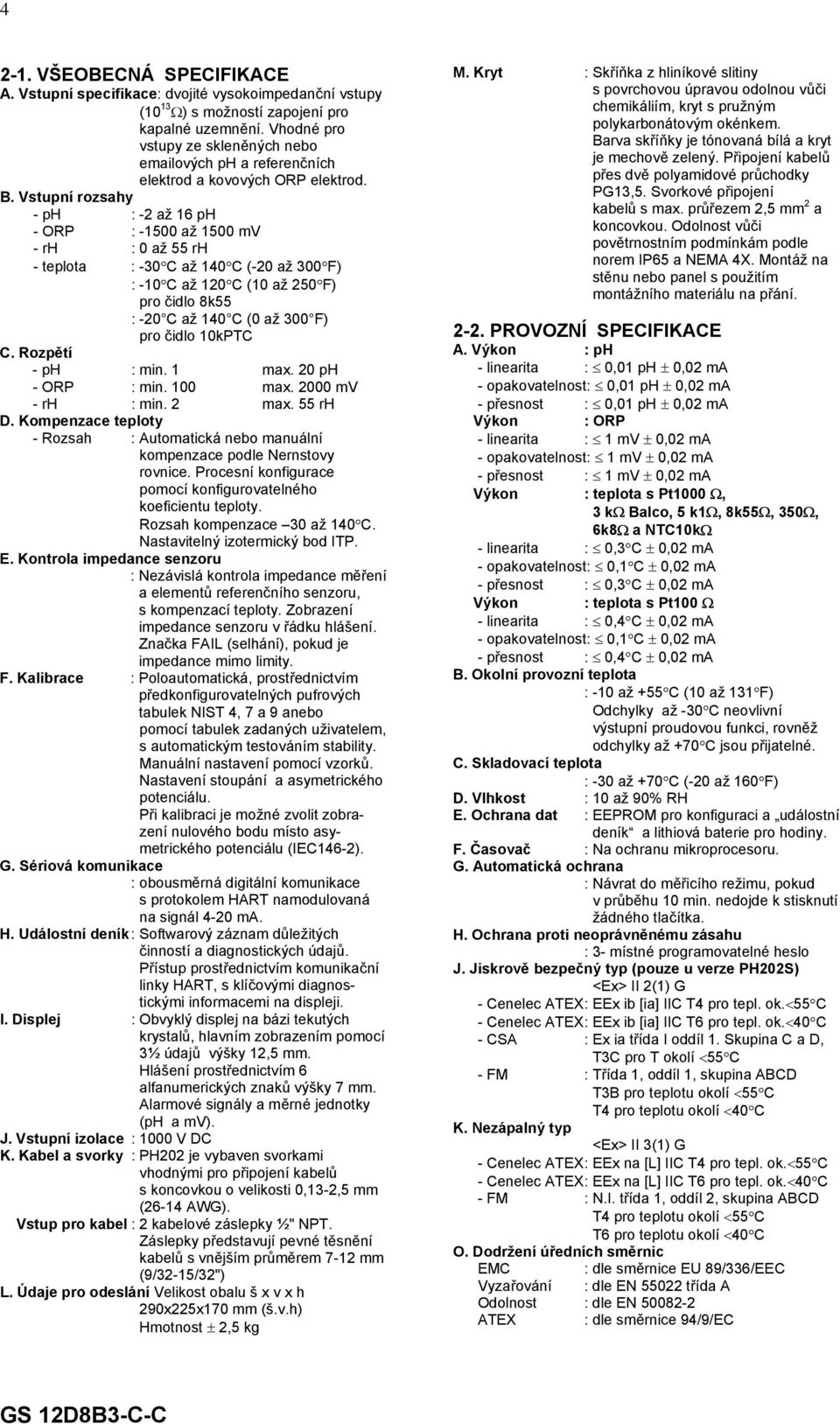

4 VŠEOBECNÁ SPECIFIKACE A. Vstupní specifikace: dvojité vysokoimpedanční vstupy (10 13 Ω) s možností zapojení pro kapalné uzemnění. Vhodné pro vstupy ze skleněných nebo ových ph a referenčních elektrod a kovových ORP elektrod. B. Vstupní rozsahy - ph : -2 až 16 ph - ORP : až 1500 mv - rh : 0 až 55 rh - teplota : -30 C až 140 C (-20 až 300 F) : -10 C až 120 C (10 až 250 F) pro čidlo 8k55 : -20 C až 140 C (0 až 300 F) pro čidlo 10kPTC C. Rozpětí - ph : min. 1 max. 20 ph - ORP : min. 100 max mv - rh : min. 2 max. 55 rh D. Kompenzace teploty - Rozsah : Automatická nebo manuální kompenzace podle Nernstovy rovnice. Procesní konfigurace pomocí konfigurovatelného koeficientu teploty. Rozsah kompenzace 30 až 140 C. Nastavitelný izotermický bod ITP. E. Kontrola impedance senzoru : Nezávislá kontrola impedance měření a elementů referenčního senzoru, s kompenzací teploty. Zobrazení impedance senzoru v řádku hlášení. Značka FAIL (selhání), pokud je impedance mimo limity. F. Kalibrace : Poloautomatická, prostřednictvím předkonfigurovatelných pufrových tabulek NIST 4, 7 a 9 anebo pomocí tabulek zadaných uživatelem, s automatickým testováním stability. Manuální nastavení pomocí vzorků. Nastavení stoupání a asymetrického potenciálu. Při kalibraci je možné zvolit zobrazení nulového bodu místo asymetrického potenciálu (IEC146-2). G. Sériová komunikace : obousměrná digitální komunikace s protokolem HART namodulovaná na signál 4-20 ma. H. Událostní deník : Softwarový záznam důležitých činností a diagnostických údajů. Přístup prostřednictvím komunikační linky HART, s klíčovými diagnostickými informacemi na displeji. I. Displej : Obvyklý displej na bázi tekutých krystalů, hlavním zobrazením pomocí 3½ údajů výšky 12,5 mm. Hlášení prostřednictvím 6 alfanumerických znaků výšky 7 mm. Alarmové signály a měrné jednotky (ph a mv). J. Vstupní izolace : 1000 V DC K. Kabel a svorky : PH202 je vybaven svorkami vhodnými pro připojení kabelů s koncovkou o velikosti 0,13-2,5 mm (26-14 AWG). Vstup pro kabel : 2 kabelové záslepky ½" NPT. Záslepky představují pevné těsnění kabelů s vnějším průměrem 7-12 mm (9/32-15/32") L. Údaje pro odeslání Velikost obalu š x v x h 290x225x170 mm (š.v.h) Hmotnost ± 2,5 kg M. Kryt : Skříňka z hliníkové slitiny s povrchovou úpravou odolnou vůči chemikáliím, kryt s pružným polykarbonátovým okénkem. Barva skříňky je tónovaná bílá a kryt je mechově zelený. Připojení kabelů přes dvě polyamidové průchodky PG13,5. Svorkové připojení kabelů s max. průřezem 2,5 mm 2 a koncovkou. Odolnost vůči povětrnostním podmínkám podle norem IP65 a NEMA 4X. Montáž na stěnu nebo panel s použitím montážního materiálu na přání PROVOZNÍ SPECIFIKACE A. Výkon : ph - linearita : 0,01 ph ± 0,02 ma - opakovatelnost: 0,01 ph ± 0,02 ma - přesnost : 0,01 ph ± 0,02 ma Výkon : ORP - linearita : 1 mv ± 0,02 ma - opakovatelnost: 1 mv ± 0,02 ma - přesnost : 1 mv ± 0,02 ma Výkon : teplota s Pt1000 Ω, 3 kω Balco, 5 k1ω, 8k55Ω, 350Ω, 6k8Ω a NTC10kΩ - linearita : 0,3 C ± 0,02 ma - opakovatelnost: 0,1 C ± 0,02 ma - přesnost : 0,3 C ± 0,02 ma Výkon : teplota s Pt100 Ω - linearita : 0,4 C ± 0,02 ma - opakovatelnost: 0,1 C ± 0,02 ma - přesnost : 0,4 C ± 0,02 ma B. Okolní provozní teplota : -10 až +55 C (10 až 131 F) Odchylky až -30 C neovlivní výstupní proudovou funkci, rovněž odchylky až +70 C jsou přijatelné. C. Skladovací teplota : -30 až +70 C (-20 až 160 F) D. Vlhkost : 10 až 90% RH E. Ochrana dat : EEPROM pro konfiguraci a událostní deník a lithiová baterie pro hodiny. F. Časovač : Na ochranu mikroprocesoru. G. Automatická ochrana : Návrat do měřicího režimu, pokud v průběhu 10 min. nedojde k stisknutí žádného tlačítka. H. Ochrana proti neoprávněnému zásahu : 3- místné programovatelné heslo J. Jiskrově bezpečný typ (pouze u verze PH202S) <Ex> II 2(1) G - Cenelec ATEX : EEx ib [ia] IIC T4 pro tepl. ok.<55 C - Cenelec ATEX : EEx ib [ia] IIC T6 pro tepl. ok.<40 C - CSA : Ex ia třída I oddíl 1. Skupina C a D, T3C pro T okolí <55 C - FM : Třída 1, oddíl 1, skupina ABCD T3B pro teplotu okolí <55 C T4 pro teplotu okolí <40 C K. Nezápalný typ <Ex> II 3(1) G - Cenelec ATEX : EEx na [L] IIC T4 pro tepl. ok.<55 C - Cenelec ATEX : EEx na [L] IIC T6 pro tepl. ok.<40 C - FM : N.I. třída 1, oddíl 2, skupina ABCD T4 pro teplotu okolí <55 C T6 pro teplotu okolí <40 C O. Dodržení úředních směrnic EMC : dle směrnice EU 89/336/EEC Vyzařování : dle EN třída A Odolnost : dle EN ATEX : dle směrnice 94/9/EC GS 12D8B3-C-C

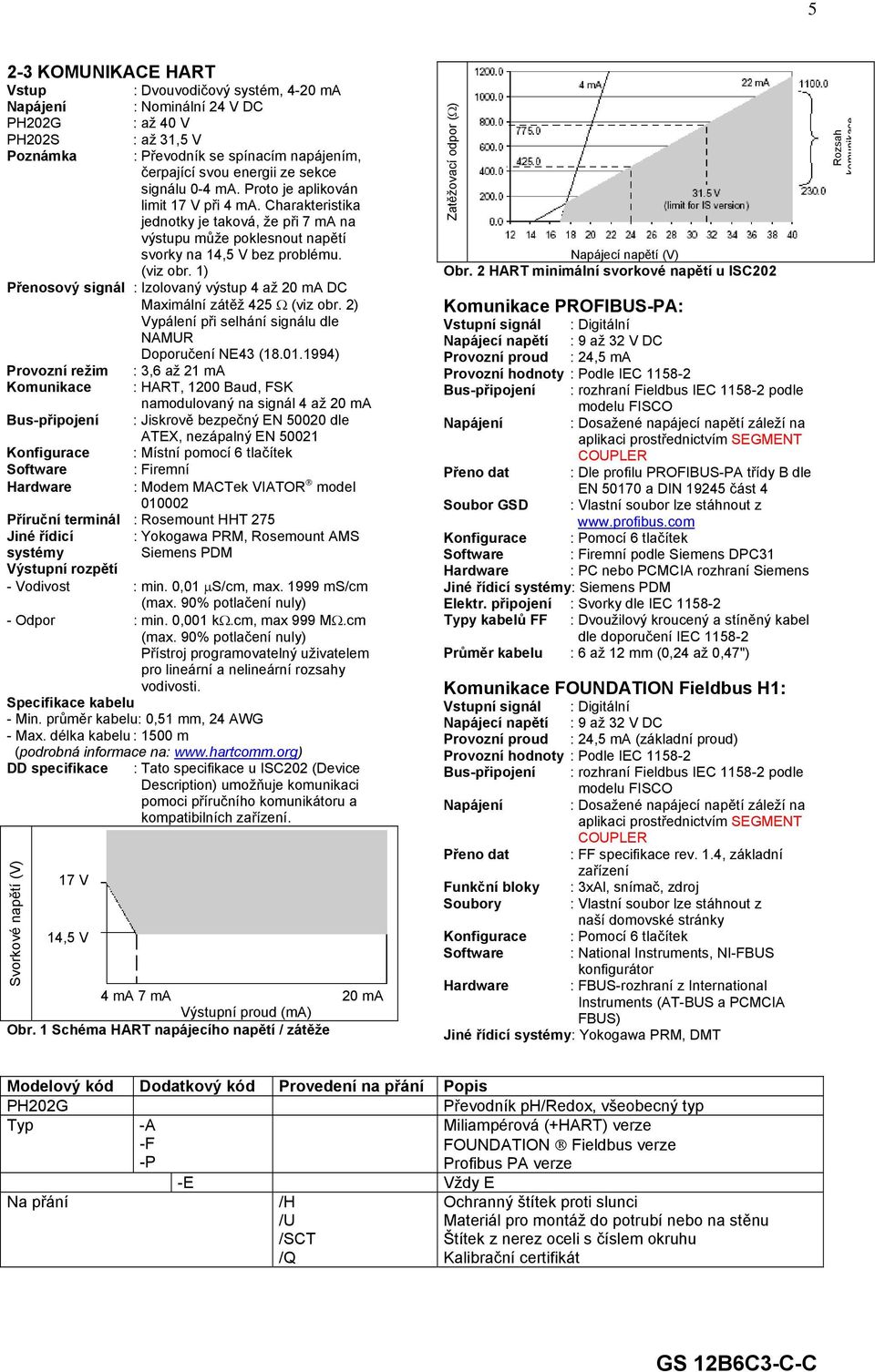

5 5 2-3 KOMUNIKACE HART Vstup Napájení PH202G PH202S Poznámka : Dvouvodičový systém, 4-20 ma : Nominální 24 V DC : až 40 V : až 31,5 V : Převodník se spínacím napájením, čerpající svou energii ze sekce signálu 0-4 ma. Proto je aplikován limit 17 V při 4 ma. Charakteristika jednotky je taková, že při 7 ma na výstupu může poklesnout napětí svorky na 14,5 V bez problému. (viz obr. 1) Přenosový signál : Izolovaný výstup 4 až 20 ma DC Maximální zátěž 425 Ω (viz obr. 2) Vypálení při selhání signálu dle NAMUR Doporučení NE43 ( ) Provozní režim Komunikace Bus-připojení Konfigurace Software Hardware : 3,6 až 21 ma : HART, 1200 Baud, FSK namodulovaný na signál 4 až 20 ma : Jiskrově bezpečný EN dle ATEX, nezápalný EN : Místní pomocí 6 tlačítek : Firemní : Modem MACTek VIATOR model Příruční terminál : Rosemount HHT 275 Jiné řídicí : Yokogawa PRM, Rosemount AMS systémy Siemens PDM Výstupní rozpětí - Vodivost : min. 0,01 µs/cm, max ms/cm (max. 90% potlačení nuly) - Odpor : min. 0,001 kω.cm, max 999 MΩ.cm (max. 90% potlačení nuly) Přístroj programovatelný uživatelem pro lineární a nelineární rozsahy vodivosti. Specifikace kabelu - Min. průměr kabelu: 0,51 mm, 24 AWG - Max. délka kabelu : 1500 m (podrobná informace na: DD specifikace Svorkové napětí (V) 17 V 14,5 V : Tato specifikace u ISC202 (Device Description) umožňuje komunikaci pomoci příručního komunikátoru a kompatibilních zařízení. 4 ma 7 ma 20 ma Výstupní proud (ma) Obr. 1 Schéma HART napájecího napětí / zátěže Zatěžovací odpor (Ω) Napájecí napětí (V) Obr. 2 HART minimální svorkové napětí u ISC202 Komunikace PROFIBUS-PA: Vstupní signál : Digitální Napájecí napětí : 9 až 32 V DC Provozní proud : 24,5 ma Provozní hodnoty : Podle IEC Bus-připojení : rozhraní Fieldbus IEC podle modelu FISCO Napájení : Dosažené napájecí napětí záleží na aplikaci prostřednictvím SEGMENT COUPLER Přeno dat : Dle profilu PROFIBUS-PA třídy B dle EN a DIN část 4 Soubor GSD : Vlastní soubor lze stáhnout z Konfigurace : Pomocí 6 tlačítek Software : Firemní podle Siemens DPC31 Hardware : PC nebo PCMCIA rozhraní Siemens Jiné řídicí systémy: Siemens PDM Elektr. připojení : Svorky dle IEC Typy kabelů FF : Dvoužilový kroucený a stíněný kabel dle doporučení IEC Průměr kabelu : 6 až 12 mm (0,24 až 0,47") Komunikace FOUNDATION Fieldbus H1: Vstupní signál : Digitální Napájecí napětí : 9 až 32 V DC Provozní proud : 24,5 ma (základní proud) Provozní hodnoty : Podle IEC Bus-připojení : rozhraní Fieldbus IEC podle modelu FISCO Napájení : Dosažené napájecí napětí záleží na aplikaci prostřednictvím SEGMENT COUPLER Přeno dat : FF specifikace rev. 1.4, základní zařízení Funkční bloky : 3xAl, snímač, zdroj Soubory : Vlastní soubor lze stáhnout z naší domovské stránky Konfigurace : Pomocí 6 tlačítek Software : National Instruments, NI-FBUS konfigurátor Hardware : FBUS-rozhraní z International Instruments (AT-BUS a PCMCIA FBUS) Jiné řídicí systémy: Yokogawa PRM, DMT Rozsah komunikace Modelový kód Dodatkový kód Provedení na přání Popis PH202G Převodník ph/redox, všeobecný typ Typ -A -F -P Miliampérová (+HART) verze FOUNDATION Fieldbus verze Profibus PA verze Na přání /H /U /SCT /Q -E Vždy E Ochranný štítek proti slunci Materiál pro montáž do potrubí nebo na stěnu Štítek z nerez oceli s číslem okruhu Kalibrační certifikát

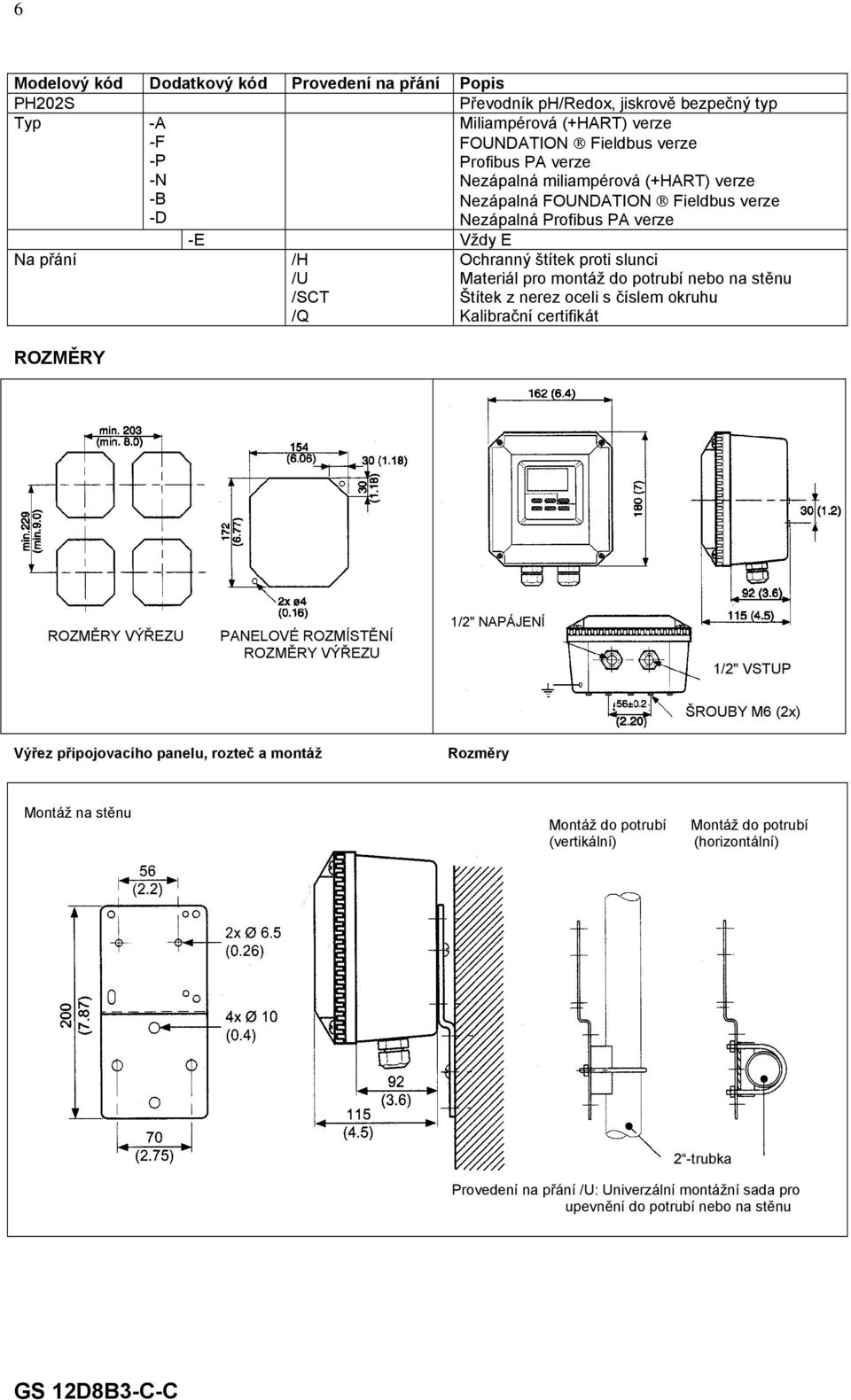

6 6 Modelový kód Dodatkový kód Provedení na přání Popis PH202S Převodník ph/redox, jiskrově bezpečný typ Typ -A -F -P -N -B -D Miliampérová (+HART) verze FOUNDATION Fieldbus verze Profibus PA verze Nezápalná miliampérová (+HART) verze Nezápalná FOUNDATION Fieldbus verze Nezápalná Profibus PA verze Na přání /H /U /SCT /Q ROZMĚRY -E Vždy E Ochranný štítek proti slunci Materiál pro montáž do potrubí nebo na stěnu Štítek z nerez oceli s číslem okruhu Kalibrační certifikát ROZMĚRY VÝŘEZU PANELOVÉ ROZMÍSTĚNÍ ROZMĚRY VÝŘEZU 1/2" NAPÁJENÍ 1/2" VSTUP ŠROUBY M6 (2x) Výřez připojovacího panelu, rozteč a montáž Rozměry Montáž na stěnu Montáž do potrubí (vertikální) Montáž do potrubí (horizontální) 2 -trubka Provedení na přání /U: Univerzální montážní sada pro upevnění do potrubí nebo na stěnu GS 12D8B3-C-C

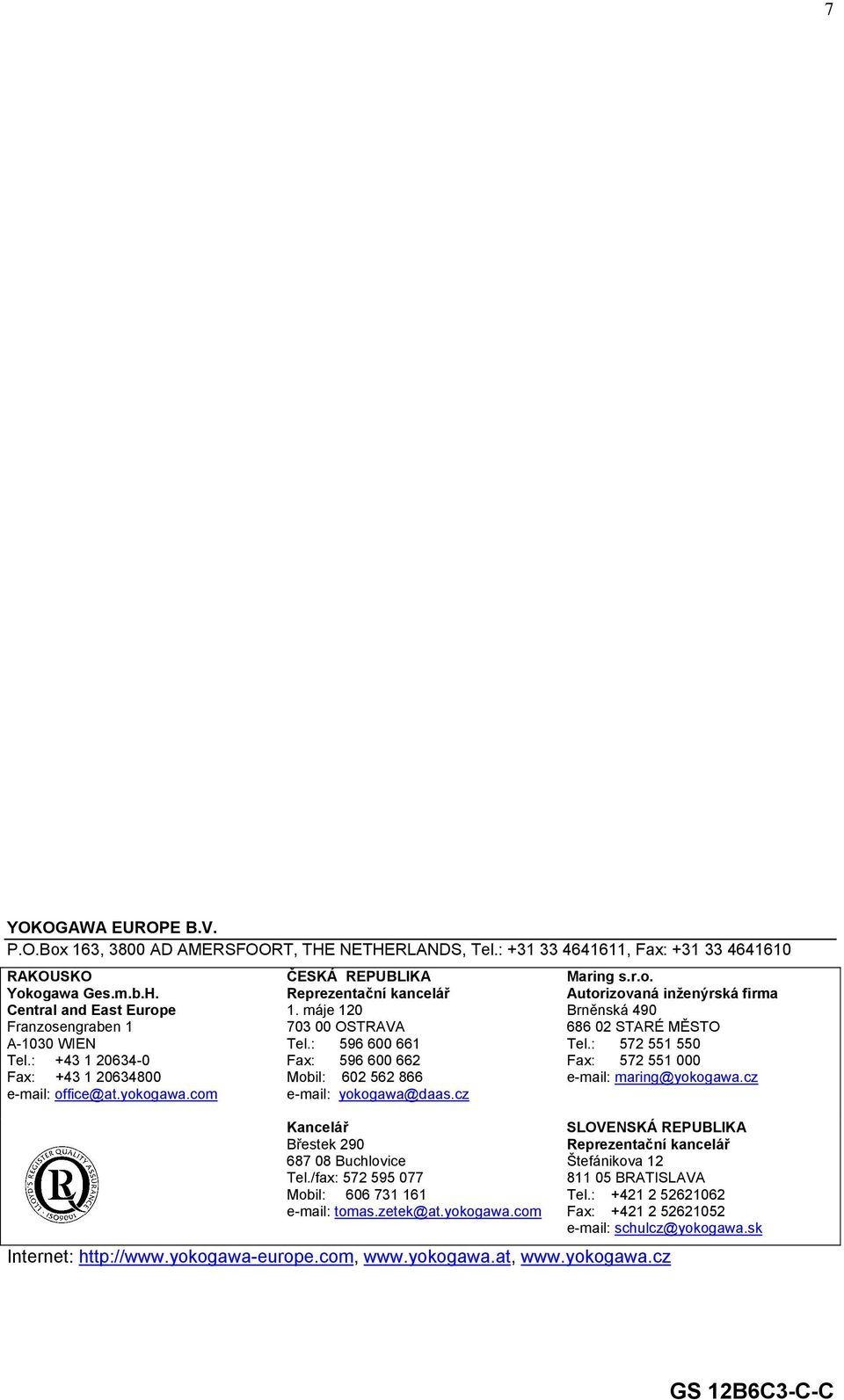

7 7 YOKOGAWA EUROPE B.V. P.O.Box 163, 3800 AD AMERSFOORT, THE NETHERLANDS, Tel.: , Fax: RAKOUSKO Yokogawa Ges.m.b.H. Central and East Europe Franzosengraben 1 A-1030 WIEN Tel.: Fax: office@at.yokogawa.com ČESKÁ REPUBLIKA Reprezentační kancelář 1. máje OSTRAVA Tel.: Fax: Mobil: yokogawa@daas.cz Kancelář Břestek Buchlovice Tel./fax: Mobil: tomas.zetek@at.yokogawa.com Maring s.r.o. Autorizovaná inženýrská firma Brněnská STARÉ MĚSTO Tel.: Fax: maring@yokogawa.cz SLOVENSKÁ REPUBLIKA Reprezentační kancelář Štefánikova BRATISLAVA Tel.: Fax: schulcz@yokogawa.sk Internet:
