Izolovaný komínový systém BokraSLIM

Transkript

1 Izolovaný komínový systém BokraSLIM Horní kónické vyústění SLIM Krycí deska (střešní přechod) SLIM Krycí deska (střešní přechod) SLIM+ PDM SLIM Strana 4 Proti dešťová manžeta SLIM Roura SLIM 0,25 / 0,5 / 1 m Strana 4 Spojovací objímka SLIM Kotvící konzole s objímkou SLIM Koleno SLIM 30 / 45 Strana 6 T Kus SLIM 87 T Kus SLIM 60 Čistící díl SLIM Odlehčující konzole SLIM Deska podpěrné konzole SLIM Vzpěra konzole SLIM Strana 6 Strana 5 Koleno SLIM 60 / 87 Kondenzační jímka SLIM Strana 5 Rozeta SLIM Ukončení izolace SLIM 1.

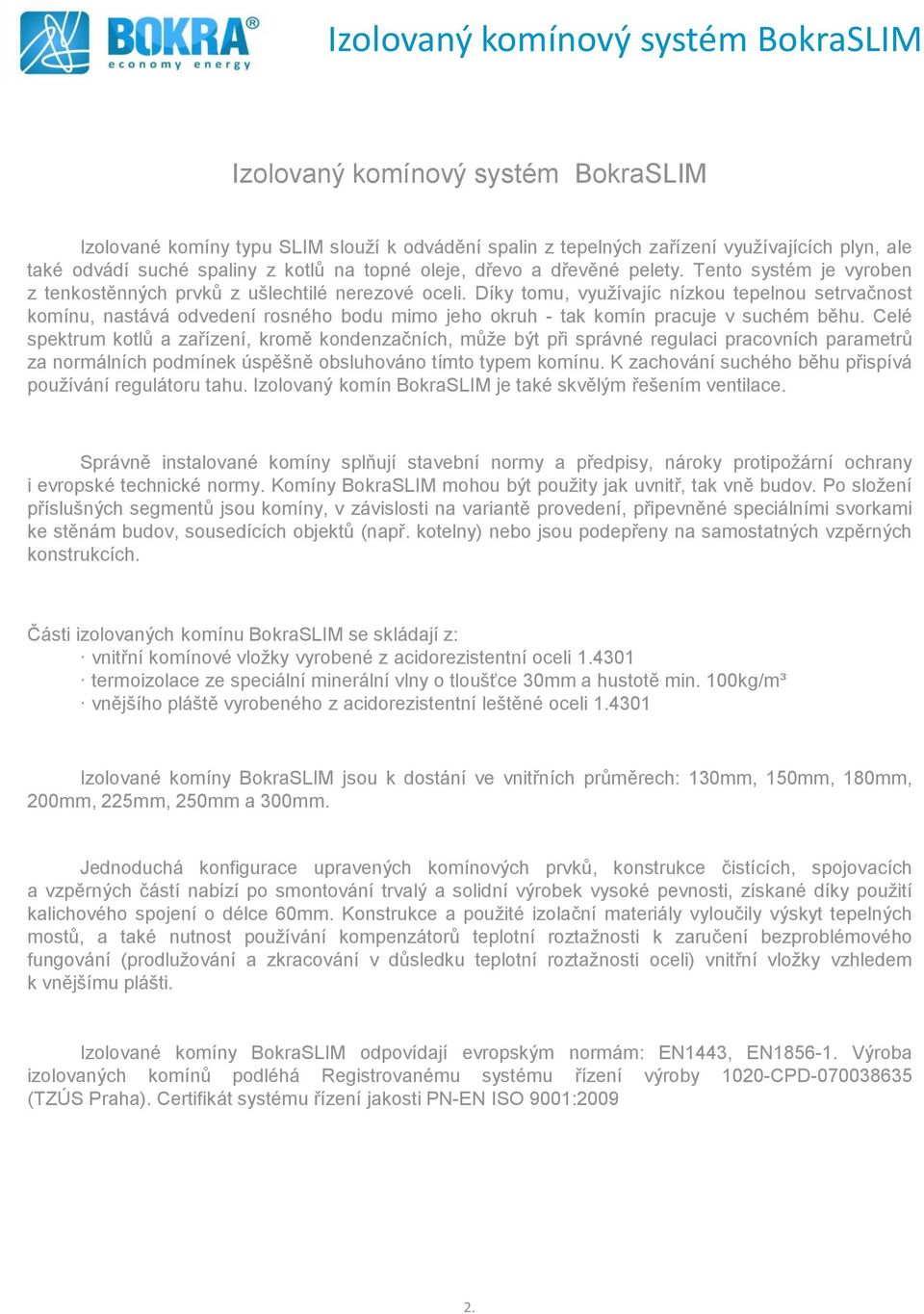

2 Izolovaný komínový systém BokraSLIM Izolovaný komínový systém BokraSLIM Izolované komíny typu SLIM slouží k odvádění spalin z tepelných zařízení využívajících plyn, ale také odvádí suché spaliny z kotlů na topné oleje, dřevo a dřevěné pelety. Tento systém je vyroben z tenkostěnných prvků z ušlechtilé nerezové oceli. Díky tomu, využívajíc nízkou tepelnou setrvačnost komínu, nastává odvedení rosného bodu mimo jeho okruh - tak komín pracuje v suchém běhu. Celé spektrum kotlů a zařízení, kromě kondenzačních, může být při správné regulaci pracovních parametrů za normálních podmínek úspěšně obsluhováno tímto typem komínu. K zachování suchého běhu přispívá používání regulátoru tahu. Izolovaný komín BokraSLIM je také skvělým řešením ventilace. Správně instalované komíny splňují stavební normy a předpisy, nároky protipožární ochrany i evropské technické normy. Komíny BokraSLIM mohou být použity jak uvnitř, tak vně budov. Po složení příslušných segmentů jsou komíny, v závislosti na variantě provedení, připevněné speciálními svorkami ke stěnám budov, sousedících objektů (např. kotelny) nebo jsou podepřeny na samostatných vzpěrných konstrukcích. Části izolovaných komínu BokraSLIM se skládají z: vnitřní komínové vložky vyrobené z acidorezistentní oceli termoizolace ze speciální minerální vlny o tloušťce 30mm a hustotě min. 100kg/m³ vnějšího pláště vyrobeného z acidorezistentní leštěné oceli Izolované komíny BokraSLIM jsou k dostání ve vnitřních průměrech: 130mm, 150mm, 180mm, 200mm, 225mm, 250mm a 300mm. Jednoduchá konfigurace upravených komínových prvků, konstrukce čistících, spojovacích a vzpěrných částí nabízí po smontování trvalý a solidní výrobek vysoké pevnosti, získané díky použití kalichového spojení o délce 60mm. Konstrukce a použité izolační materiály vyloučily výskyt tepelných mostů, a také nutnost používání kompenzátorů teplotní roztažnosti k zaručení bezproblémového fungování (prodlužování a zkracování v důsledku teplotní roztažnosti oceli) vnitřní vložky vzhledem k vnějšímu plášti. Izolované komíny BokraSLIM odpovídají evropským normám: EN1443, EN Výroba izolovaných komínů podléhá Registrovanému systému řízení výroby 1020-CPD (TZÚS Praha). Certifikát systému řízení jakosti PN-EN ISO 9001:

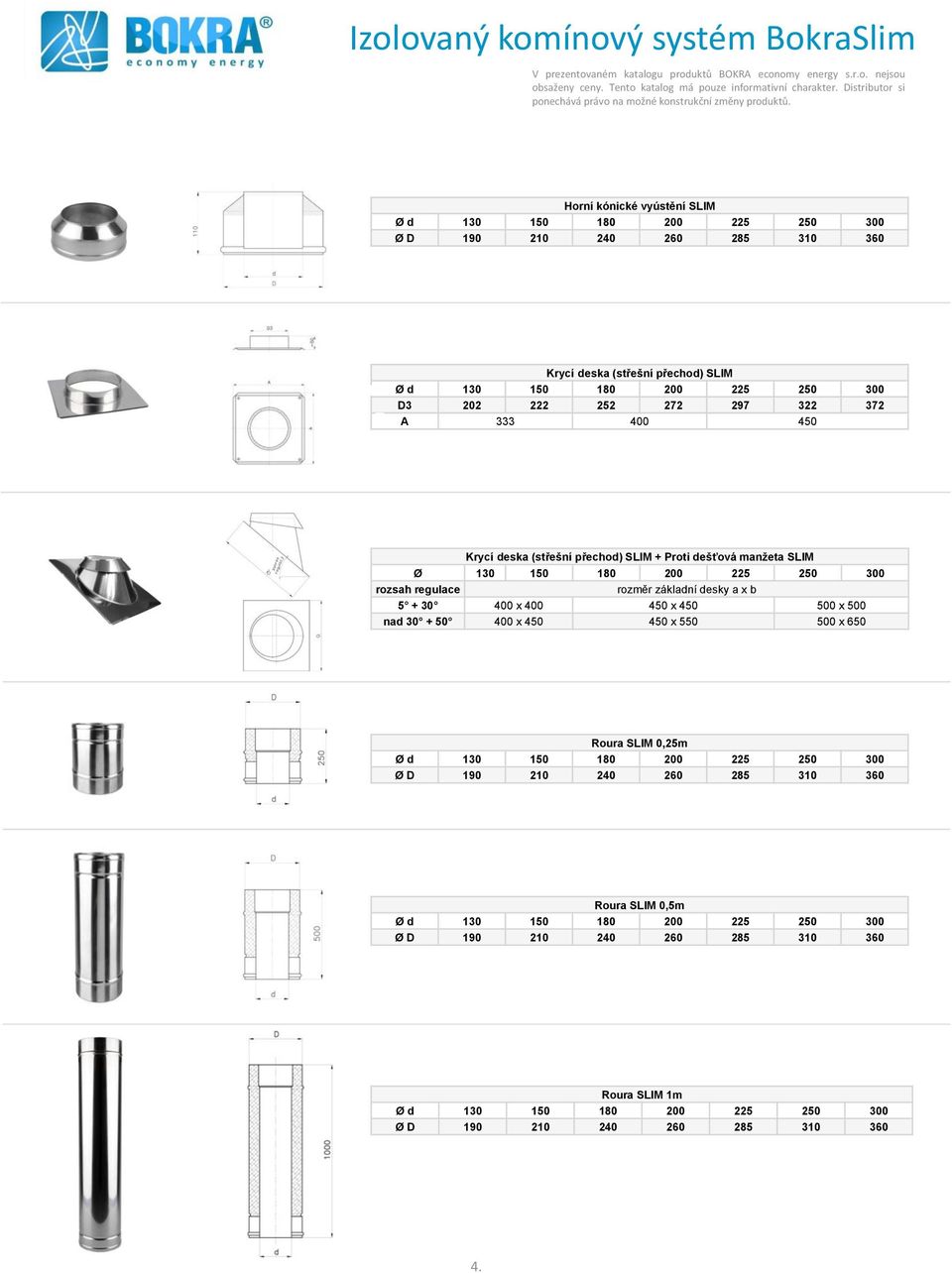

3 Horní kónické vyústění SLIM Krycí deska (střešní přechod) SLIM D A Krycí deska (střešní přechod) SLIM + Proti dešťová manžeta SLIM Ø rozsah regulace rozměr základní desky a x b x x x 500 nad x x x 650 Roura SLIM 0,25m Roura SLIM 0,5m Roura SLIM 1m 4.

4 T-kus SLIM 87 L C T-kus SLIM 60 L Čisticí díl SLIM Kondenzační jímka SLIM Kotvící deska s kondenzační jímkou SLIM 5.

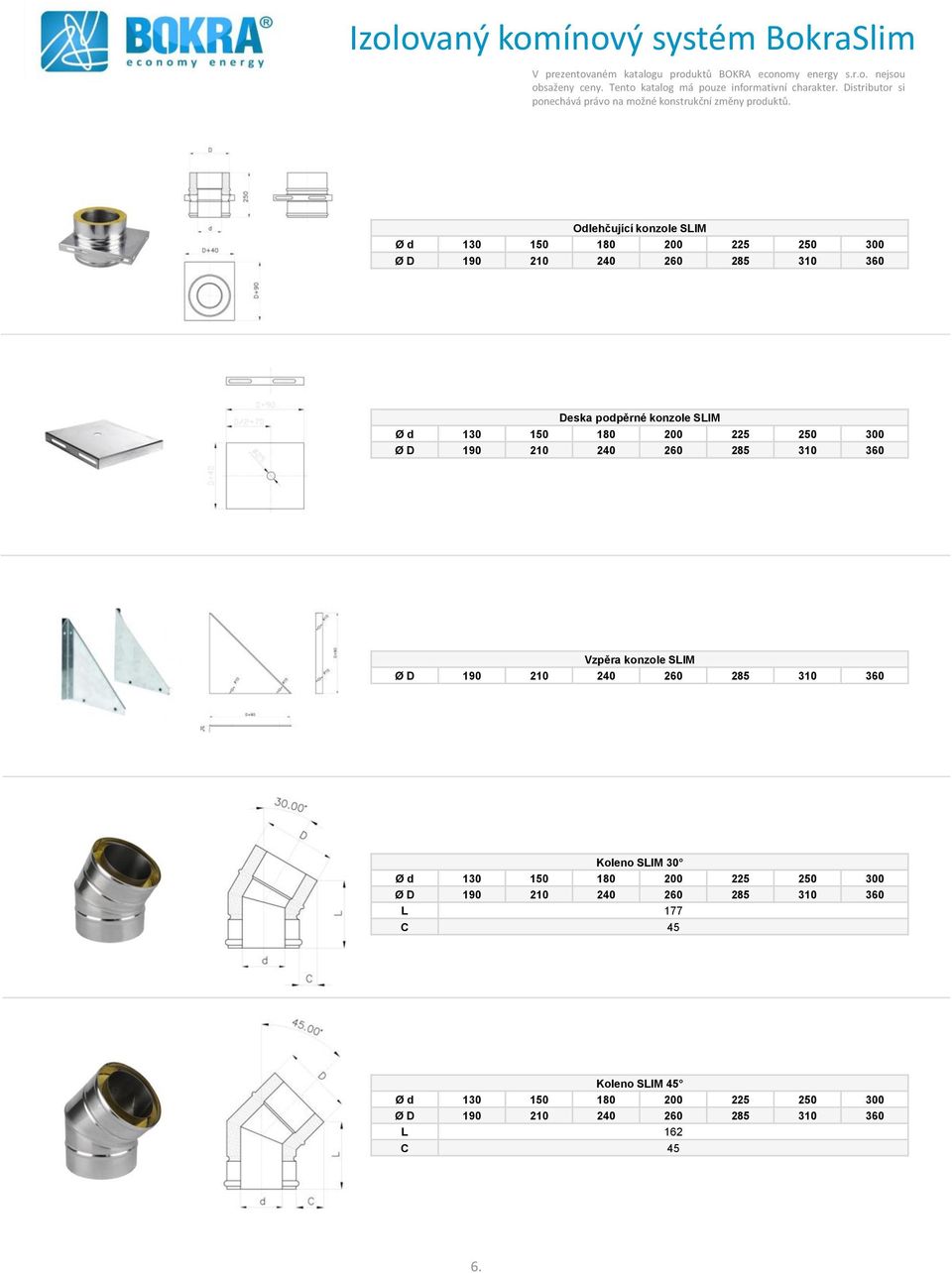

5 Odlehčující konzole SLIM Deska podpěrné konzole SLIM Vzpěra konzole SLIM Koleno SLIM 30 L 177 C 45 Koleno SLIM 45 L 162 C 45 6.

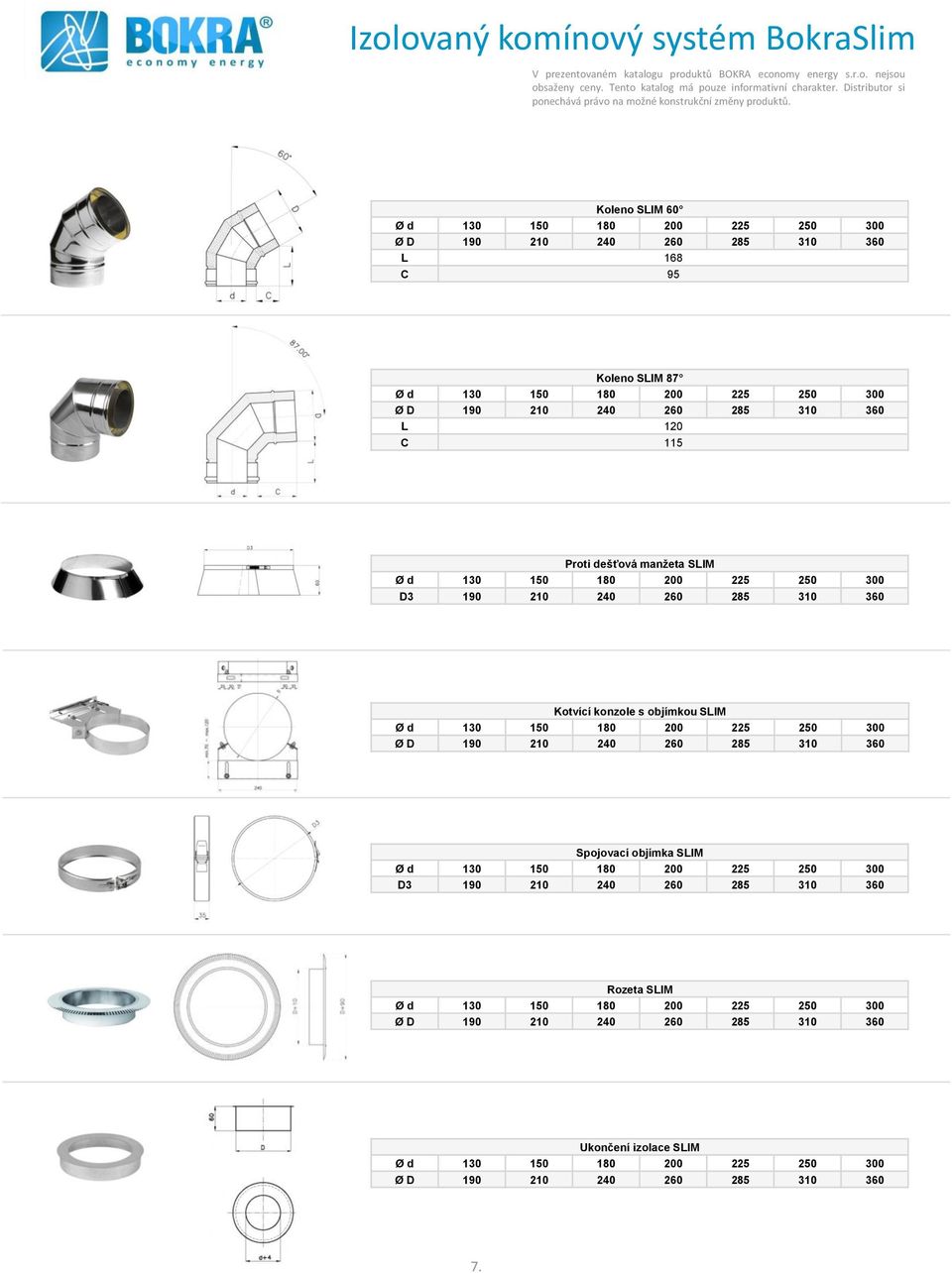

6 Koleno SLIM 60 L 168 C 95 Koleno SLIM 87 L 120 C 115 Proti dešťová manžeta SLIM D Kotvící konzole s objímkou SLIM Spojovací objímka SLIM D Rozeta SLIM Ukončení izolace SLIM 7.
