CERTIFIKOVANÉ SYSTÉMOVÉ KOMÍNY Z NEREZOVÉ OCELI S INTEGROVANOU IZOLACÍ

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "CERTIFIKOVANÉ SYSTÉMOVÉ KOMÍNY Z NEREZOVÉ OCELI S INTEGROVANOU IZOLACÍ"

Transkript

1 CERTIFIKOVANÉ SYSTÉMOVÉ KOMÍNY Z NEREZOVÉ OCELI S INTEGROVANOU IZOLACÍ CENÍK/KATALOG Ceny jsou uvedeny bez DPH. Platnost od

2 OBSAH Základní informace o systému EKO PEKO....1 Příklady konstrukce systému EKO PEKO....3 Montáž systému EKO PEKO.... CENÍK EKO PEKO a technická schémata Komínový průduch - trubkové díly....5 Založení komína...9 Čistící a kontrolní díly...13 Komínová odbočka Segmentové oblouky Příslušenství...20 Kotvení komína Ukončení komína...28 Přetlakové komíny....30

3 Třísložkový systémový komín s pláštěm i vložkou z nerezové oceli a integrovanou izolací Vnější plášť komínového systému EKO PEKO je z nerezové oceli AISI ČSN a vnitřní plášť z oceli AISI ČSN Integrovaná tepelná izolace z minerální vlny snižuje ztráty ochlazováním spalin a zamezuje tzv. tepelným mostům. Je součástí každého komponentu. Klasifikace a způsob užití komínového systému je určen tloušťkou izolace a volné vnitřní stěny průduchu, které jsou specifické pro každou variantu systému EKO PEKO. (viz tabulka rozdělení systémů) Systém se díky použití kvalitní nerezové oceli vyznačuje vysokou odolností a nízkou hmotností. Jednotlivé díly jsou jednoduše spojeny zasunutím a pojištěny spojovací objímkou, tím se zkracuje čas montáže a zlevňuje celkové provedení stavby. Výhody komínového systému EKO PEKO nízká hmotnost, vysoká kvalita použitých materiálů snadná manipulovatelnost a montáž systém umožňuje kotvení komína na stěnu objektu vzhledově zajímavé pro využití v interiéru, designové a atypické instalace fasádní lehké komíny s vysokou odolností komínového průduchu na otěr vysoká odolnost pláště proti povětrnostním vlivům snadné založení do stropu budovy EKO PEKO je určen: pro fasádní komíny určené do novostaveb i rekonstrukcí pro dodatečně instalované komíny pro kouřovody s funkcí komína pro použití do interiéru i exteriérů pro všechny druhy paliv (suchý i mokrý provoz) Přetlakový odvod spalin Teplota nepřesahuje 200 C Plynná paliva, dřevo a lehké topné oleje Teplota spalin nepřesahuje 400 C Pevná paliva, Teplota spalin nepřesahuje 400 C 1 Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

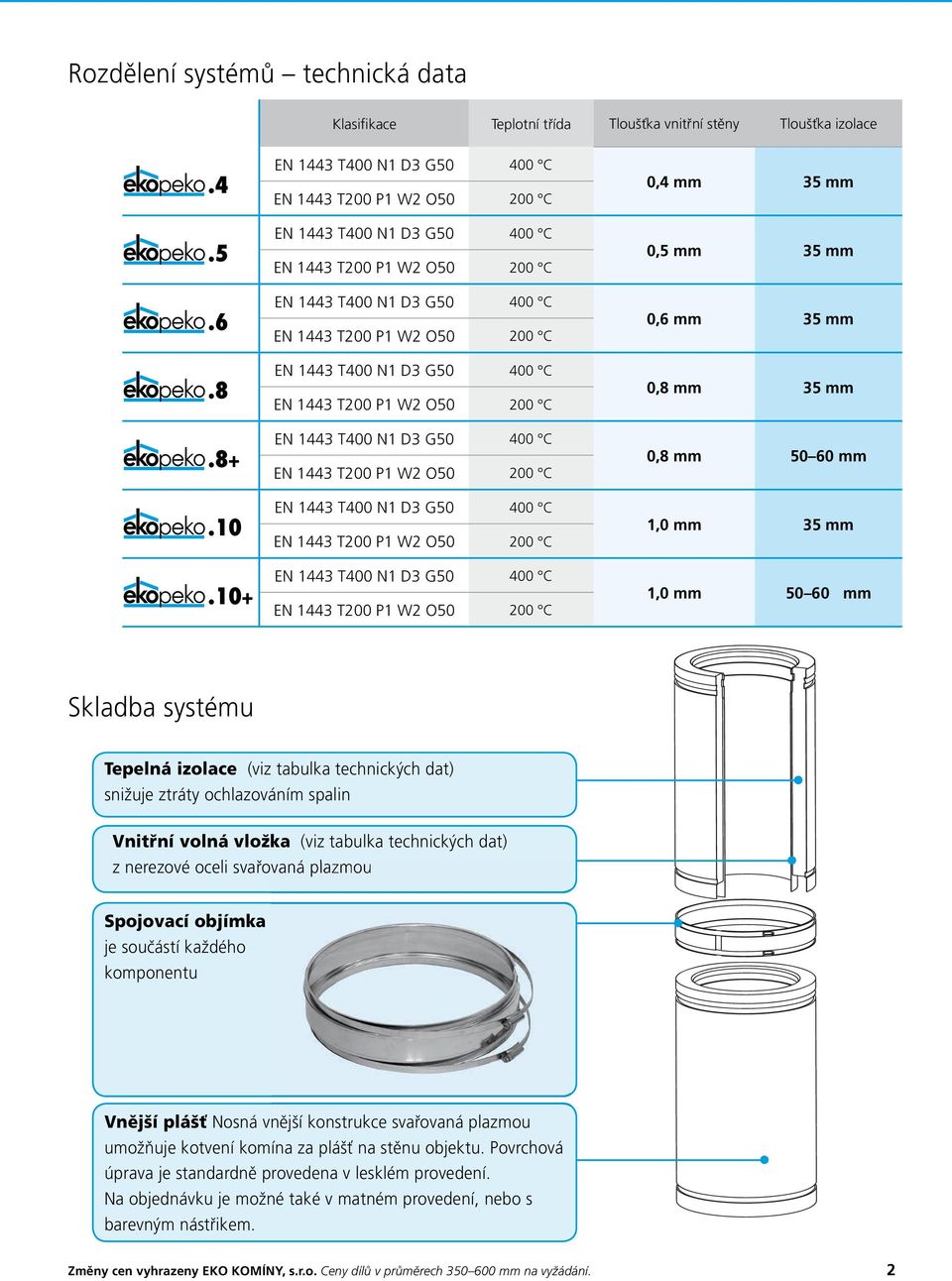

4 Rozdělení systémů technická data Klasifikace Teplotní třída Tloušťka vnitřní stěny Tloušťka izolace.5.6 EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C EN 1443 T400 N1 D3 G C EN 1443 T200 P1 W2 O C 0,4 mm 35 mm 0,5 mm 35 mm 0,6 mm 35 mm 0,8 mm 35 mm 0,8 mm mm 1,0 mm 35 mm + EN 1443 T400 N1 D3 G C 1,0 mm mm EN 1443 T200 P1 W2 O C Skladba systému Tepelná izolace (viz tabulka technických dat) snižuje ztráty ochlazováním spalin Vnitřní volná vložka (viz tabulka technických dat) z nerezové oceli svařovaná plazmou Spojovací objímka je součástí každého komponentu Vnější plášť Nosná vnější konstrukce svařovaná plazmou umožňuje kotvení komína za plášť na stěnu objektu. Povrchová úprava je standardně provedena v lesklém provedení. Na objednávku je možné také v matném provedení, nebo s barevným nástřikem. Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 2

5 Příklady konstrukce systému Vnitřní komín PK-RH PK-ME PK-RH PK-ME PK-RH PK-ME PK-DE PK-DE PK-DE PK-DS PK-DS PK-DS PK-RL500RV PK-RL500RV PK-RL500RV PK-RL PK-RL PK-RL PK-KPO* PK-KPO* PK-KPO* PK-AKP PK-SA90 PK-AKP PK-SA90 PK-AKP PK-RE PK-VPI PK-TS PK-RE PK-VPI PK-KOE *Použití dílu KPO (ZS) dle tabulky přípustných výšek pro zatížení viz str. 4 Fasádní komín PK-RH PK-ME PK-RH PK-ME PK-RH PK-ME PK-RL500RV PK-RL500RV PK-RL500RV PK-WBS PK-WBS PK-WBS PK-RL PK-RL PK-RL PK-AKP PK-AKP PK-AKP PK-SA90 PK-RE PK-VPI PK-KOE PK-SA90 PK-RE PK-VPI PK-TS PK-RES PK-VPI PK-KOE 3 Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

6 Montáž systému 1 výška nad SA90 při montáži na zdi dle obr Tabulka 2 výška přípustných nad SA90 při montáži výšek na pro podlaze zatížení 2 18jednotlivých prvků komína 17 16EKO PEKO výška nad SA45 při montáži na zdi výška nad SA90 při montáži na podlaze MAX. zatěžovací výška (m) výška nad vynášecí deskou při tlakovém zatížení výška PŘÍKLAD ZATÍŽENÍ ø 130 ø 150 ø 180 ø 200 ø 250 ø 300 ø 350 ø 400 ø 450 ø 500 ø 550 ø tahovém zatížení Výška nad 7 rozestup SA90 při mezi montáži nástěnnými na zdipřipevněními , Výška nadsa90 8 výška nad při montáži poslednímna nástěnným podlaze připevněním ,5 2,5 15 2,515 2,5 132,5 2,5 13 3,018 3,0 173,0 3,0 16 3,016 3, Výška nad SA45 při montáži na zdi rozestup mezi vynášecí deskou a 1 4,0 Výška nad nástěnným SA45 při montáži připevněním na podlaze Výška 10 výška mezi stropní opěrou astřešní nad vynášecí deskou ZS (KPO) 5 3,0 opěrou při tlakovém 11 výška zatížení nad střešní opěrou 5 2, Rozestup 12 mezi výškanástěnnými mezi podstavcem připevněními anástěnným připevněním 6 4,0 4 Výška nad posledním nástěnným připevněním výška nad posledním nástěnným 6 2,5 2,5 2,5 2,5 2,5 2,5 3,0 3,0 3,0 3,0 3,0 3,0 připevněním Rozestup mezi vynášecí deskou ZS (KPO) 4 a nástěnnými 14 výška mezi podstavcem aodvětráváním připevněními 7 4,0 s opěrou Výška 15 mezi výška stropní nadopěrou odvětráváním a střešní sopěrou 7 2,5 2,5 2,5 2,5 2,5 2,5 33,0 3,0 3,0 3,0 3,0 3,0 Výška nad střešní opěrou DS 2,5 Připevňovací díly pro konzole a připevnění na zeď Pro připevnění komínu k nosné zdi je nutné dodržet následující podmínky: A) Betonová stěna s omítkou z betonu použije se hmoždinka pro tahové zatížení z nerezové oceli, velikost minimálně M8 B) Stěna z prefabrikovaných dílů s omítkou zabetonovaná konstrukce se závitem, nebo průchozí závitová tyč z nerezové oceli A betonová stěna somítkou hmoždinka z nerezové oceli B zděná stěna zděnás omítkou stěna s omítkou protideska protideska samojistná samojistná matice matice podložka závitová tyč závitová nerezová tyč nerezová přestavitelné přestavitelné připevnění na připevnění stěnu nebo na stěnujednoduché nebo jednoduché připevnění připevnění stěnová konzola stěnová opěrný konzola mezikus opěrný mezikus Důležítá upozornění Komínový plášť musí být vzdálen od hořlavých konstrukcí min. 50 mm (při větrané mezeře). K ochraně osob i budov musí komíny odpovídat i protipožárním předpisům. Instalace komína musí splňovat požadavky platné normy ČSN EN 1856, ČSN Komín musí být řádně uzemněný dle platné ČSN Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 4

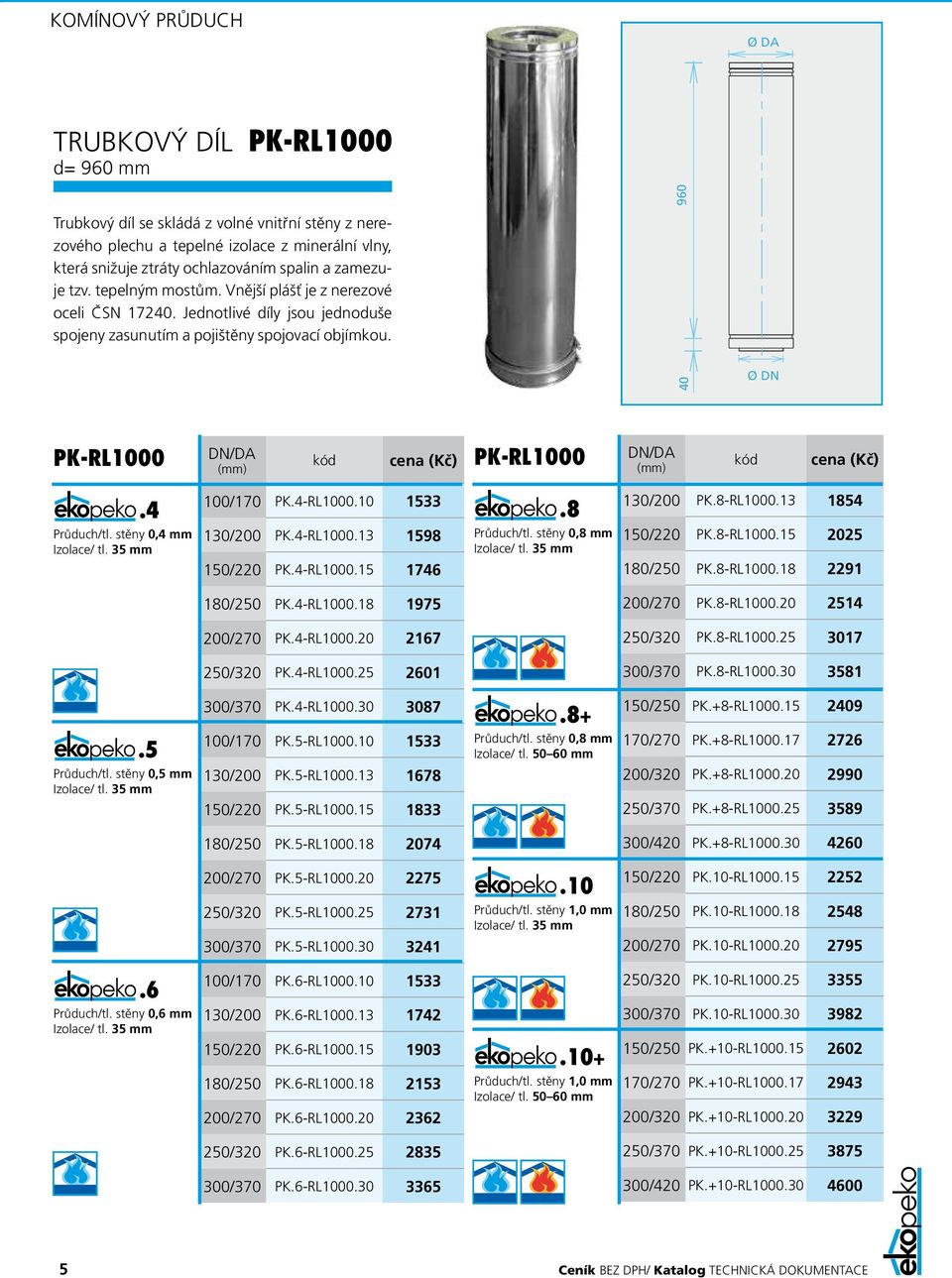

7 KOMÍNOVÝ PRŮDUCH Ø DA TRUBKOVÝ DÍL PK-RL1000 d= 960 mm Trubkový díl se skládá z volné vnitřní stěny z nerezového plechu a tepelné izolace z minerální vlny, která snižuje ztráty ochlazováním spalin a zamezuje tzv. tepelným mostům. Vnější plášť je z nerezové oceli ČSN Jednotlivé díly jsou jednoduše spojeny zasunutím a pojištěny spojovací objímkou Ø PK-RL1000 PK-RL /170 PK-RL /200 PK-RL /220 PK-RL /200 PK-RL /220 PK-RL /250 PK-RL /250 PK-RL /270 PK-RL /270 PK-RL /320 PK-RL /320 PK-RL /370 PK-RL Průduch/tl. stěny 0,5 mm 300/370 PK-RL /170 PK.5-RL /200 PK.5-RL /220 PK.5-RL /250 PK.+8-RL /270 PK.+8-RL /320 PK.+8-RL /370 PK.+8-RL /250 PK.5-RL /420 PK.+8-RL /270 PK.5-RL /320 PK.5-RL /370 PK.5-RL /220 PK-RL /250 PK-RL /270 PK-RL Průduch/tl. stěny 0,6 mm 100/170 PK.6-RL /200 PK.6-RL /220 PK.6-RL /250 PK.6-RL /270 PK.6-RL /320 PK-RL /370 PK-RL /250 PK.+10-RL /270 PK.+10-RL /320 PK.+10-RL /320 PK.6-RL /370 PK.+10-RL /370 PK.6-RL /420 PK.+10-RL Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

8 KOMÍNOVÝ PRŮDUCH TRUBKOVÝ DÍL PK-RL500 d=500mm Trubkový díl se skládá z volné vnitřní stěny z nerezového plechu a tepelné izolace z minerální vlny, která snižuje ztráty ochlazováním spalin a zamezuje tzv. tepelným mostům. Vnější plášť je z nerezové oceli ČSN Jednotlivé díly jsou jednoduše spojeny zasunutím a pojištěny spojovací objímkou Ø DA Ø PK-RL500 PK-RL /170 PK-RL /200 PK-RL /220 PK-RL /200 PK-RL /220 PK-RL /250 PK-RL /250 PK-RL /270 PK-RL /270 PK-RL /320 PK-RL /320 PK-RL /370 PK-RL Průduch/tl. stěny 0,5 mm 300/370 PK-RL /170 PK.5-RL /200 PK.5-RL /220 PK.5-RL /250 PK.+8-RL /270 PK.+8-RL /320 PK.+8-RL /370 PK.+8-RL /250 PK.5-RL /420 PK.+8-RL /270 PK.5-RL /320 PK.5-RL /370 PK.5-RL /220 PK-RL /250 PK-RL /270 PK-RL Průduch/tl. stěny 0,6 mm 100/170 PK.6-RL /200 PK.6-RL /220 PK.6-RL /250 PK.6-RL /270 PK.6-RL /320 PK-RL /370 PK-RL /250 PK.+10-RL /270 PK.+10-RL /320 PK.+10-RL /320 PK.6-RL /370 PK.+10-RL /370 PK.6-RL /420 PK.+10-RL Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 6

9 KOMÍNOVÝ PRŮDUCH Ø DA TRUBKOVÝ DÍL PK-RL250 d=250 mm Ø Trubkový díl se skládá z volné vnitřní stěny z nerezového plechu a tepelné izolace z minerální vlny, která snižuje ztráty ochlazováním spalin a zamezuje tzv. tepelným mostům. Vnější plášť je z nerezové oceli ČSN Jednotlivé díly jsou jednoduše spojeny zasunutím a pojištěny spojovací objímkou. PK-RL250 PK-RL /170 PK-RL /200 PK-RL /220 PK-RL /200 PK-RL /220 PK-RL /250 PK-RL /250 PK-RL /270 PK-RL /270 PK-RL /320 PK-RL /320 PK-RL /370 PK-RL Průduch/tl. stěny 0,5 mm 300/370 PK-RL /170 PK.5-RL /200 PK.5-RL /220 PK.5-RL /250 PK.+8-RL /270 PK.+8-RL /320 PK.+8-RL /370 PK.+8-RL /250 PK.5-RL /420 PK.+8-RL /270 PK.5-RL /320 PK.5-RL /370 PK.5-RL /220 PK-RL /250 PK-RL /270 PK-RL Průduch/tl. stěny 0,6 mm 100/170 PK.6-RL /200 PK.6-RL /220 PK.6-RL /250 PK.6-RL /270 PK.6-RL /320 PK-RL /370 PK-RL /250 PK.+10-RL /270 PK.+10-RL /320 PK.+10-RL /320 PK.6-RL /370 PK.+10-RL /370 PK.6-RL /420 PK.+10-RL Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

10 KOMÍNOVÝ PRŮDUCH TRUBKOVÝ DÍL PK-RLV d=330mm Ø DA 100 Používá se výlučně jako dilatační člen kouřovodu nebo délkově přestavitelný člen komína. Mezera mezi vložkou a pláštěm je vyplněna izolační hmotou třídy A1. Nabízí usnadnění montáže, pokud je komín i tepelný spotřebič pevně ustaven. Tento díl není zatižitelný a proto nesmí být montován ve svislé poloze. Vyjímku tvoří pokud není zatížen, např pod PK-KPO Ø PK-RLV PK-RLV 100/170 PK-RLV /200 PK-RLV /220 PK-RLV /200 PK-RLV /220 PK-RLV /250 PK-RLV /250 PK-RLV /270 PK-RLV /270 PK-RLV /320 PK-RLV /320 PK-RLV /370 PK-RLV Průduch/tl. stěny 0,5 mm 300/370 PK-RLV /170 PK.5-RLV /200 PK.5-RLV /220 PK.5-RLV /250 PK.+8-RLV /270 PK.+8-RLV /320 PK.+8-RLV /370 PK.+8-RLV /250 PK.5-RLV /420 PK.+8-RLV /270 PK.5-RLV /320 PK.5-RLV /370 PK.5-RLV /220 PK-RLV /250 PK-RLV /270 PK-RLV Průduch/tl. stěny 0,6 mm 100/170 PK.6-RLV /200 PK.6-RLV /220 PK.6-RLV /250 PK.6-RLV /270 PK.6-RLV /320 PK-RLV /370 PK-RLV /250 PK.+10-RLV /270 PK.+10-RLV /320 PK.+10-RLV /320 PK.6-RLV /370 PK.+10-RLV /370 PK.6-RLV /420 PK.+10-RLV Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 8

11 ZALOŽENÍ KOMÍNA vnitřní závit 3/4" IZOLOVANÁ KOTVÍCÍ DESKA PK-VPI Používá se jako spodní stavební díl pokud komín stojí přímo na betonovém podstavci. PK-VPI kotvící deska může být montována i s plechovou konzolou PK-KOE, popřípadě na teleskopické podpěře PK-TS. Na spodním plechu kotvící desky je připevněno šroubení pro sadu dílů odvodu kondenzátu. (G 3/4 ) PK-VPI PK-VPI 100/170 PK-VPI /200 PK-VPI /220 PK-VPI /200 PK-VPI /220 PK-VPI /250 PK-VPI /250 PK-VPI /270 PK-VPI /270 PK-VPI /320 PK-VPI /320 PK-VPI /370 PK-VPI Průduch/tl. stěny 0,5 mm 300/370 PK-VPI /170 PK.5-VPI /200 PK.5-VPI /220 PK.5-VPI /250 PK.+8-VPI /270 PK.+8-VPI /320 PK.+8-VPI /370 PK.+8-VPI /250 PK.5-VPI /420 PK.+8-VPI /270 PK.5-VPI /320 PK.5-VPI /370 PK.5-VPI /220 PK-VPI /250 PK-VPI /270 PK-VPI Průduch/tl. stěny 0,6 mm 100/170 PK.6-VPI /200 PK.6-VPI /220 PK.6-VPI /250 PK.6-VPI /270 PK.6-VPI /320 PK-VPI /370 PK-VPI /250 PK.+10-VPI /270 PK.+10-VPI /320 PK.+10-VPI /320 PK.6-VPI /370 PK.+10-VPI /370 PK.6-VPI /420 PK.+10-VPI Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

12 ZALOŽENÍ KOMÍNA OTEVŘENÁ KONZOLOVÁ DESKA PK-KPO Otevřená konzolová deska se montuje spolu s konzolou PK-KOE nebo PK-K na stěnu nebo přímo na strop, jak ve spodní části komína, tak i v horní části komína. V kombinaci s dílem PK-VD lze použít take na založení komína se spodním dem odvo- kondenzátu. PK-KPO PK-KPO 100/170 PK-KPO /200 PK-KPO /220 PK-KPO /200 PK-KPO /220 PK-KPO /250 PK-KPO /250 PK-KPO /270 PK-KPO /270 PK-KPO /320 PK-KPO /320 PK-KPO /370 PK-KPO Průduch/tl. stěny 0,5 mm 300/370 PK-KPO /170 PK.5-KPO /200 PK.5-KPO /220 PK.5-KPO /250 PK.+8-KPO /270 PK.+8-KPO /320 PK.+8-KPO /370 PK.+8-KPO /250 PK.5-KPO /420 PK.+8-KPO /270 PK.5-KPO /320 PK.5-KPO /370 PK.5-KPO /220 PK-KPO /250 PK-KPO /270 PK-KPO /170 PK.6-KPO /320 PK-KPO Průduch/tl. stěny 0,6 mm 130/200 PK.6-KPO /220 PK.6-KPO /250 PK.6-KPO /270 PK.6-KPO /370 PK-KPO /250 PK.+10-KPO /270 PK.+10-KPO /320 PK.+10-KPO /320 PK.6-KPO /370 PK.+10-KPO /370 PK.6-KPO /420 PK.+10-KPO Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 10

13 ZALOŽENÍ KOMÍNA OTEVŘENÁ KOTVÍCÍ DESKA PK-VP0 Slouží jako kotvící díl komínového prodloužení, v případě že se komínový systém EKO PEKO použije jako prodloužení stávajícího komína. Ve specifických případech ji lze také použít jako zakládací díl kouřovodus fukcí komína. (krb, krbová kamna) PK-VPO PK-VPO 100/170 PK-VPO /200 PK-VPO /220 PK-VPO /200 PK-VPO /220 PK-VPO /250 PK-VPO /250 PK-VPO /270 PK-VPO /270 PK-VPO /320 PK-VPO /320 PK-VPO /370 PK-VPO Průduch/tl. stěny 0,5 mm 300/370 PK-VPO /170 PK.5-VPO /200 PK.5-VPO /220 PK.5-VPO /250 PK.+8-VPO /270 PK.+8-VPO /320 PK.+8-VPO /370 PK.+8-VPO /250 PK.5-VPO /420 PK.+8-VPO /270 PK.5-VPO /320 PK.5-VPO /370 PK.5-VPO /220 PK-VPO /250 PK-VPO /270 PK-VPO Průduch/tl. stěny 0,6 mm 100/170 PK.6-VPO /200 PK.6-VPO /220 PK.6-VPO /250 PK.6-VPO /270 PK.6-VPO /320 PK-VPO /370 PK-VPO /250 PK.+10-VPO /270 PK.+10-VPO /320 PK.+10-VPO /320 PK.6-VPO /370 PK.+10-VPO /370 PK.6-VPO /420 PK.+10-VPO Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

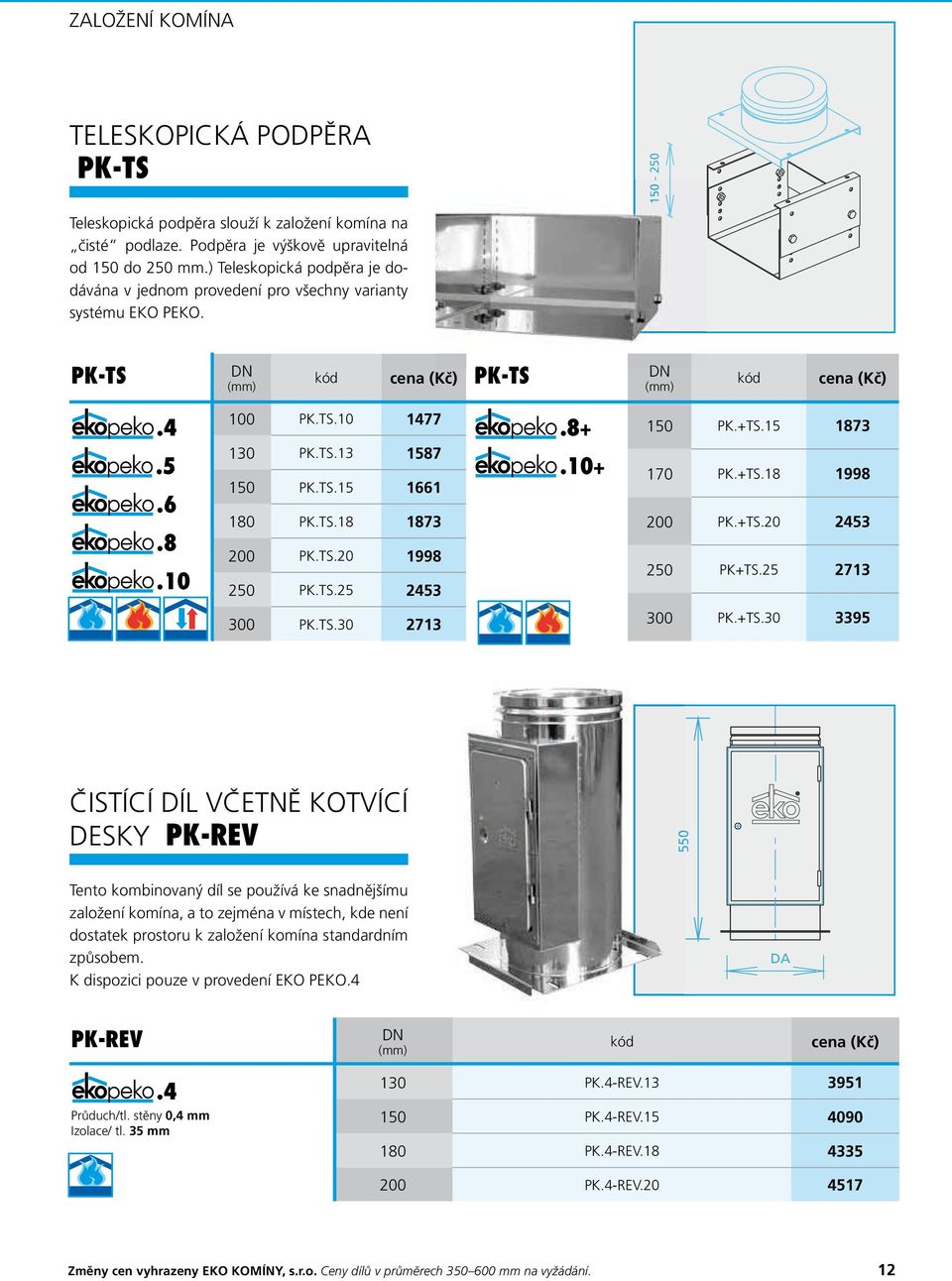

14 ZALOŽENÍ KOMÍNA TELESKOPICKÁ PODPĚRA PK-TS Teleskopická podpěra slouží k založení komína na čisté podlaze. Podpěra je výškově upravitelná od 150 do 250 mm.) Teleskopická podpěra je dodávána v jednom provedení pro všechny varianty systému EKO PEKO. PK-TS PK-TS PK.TS PK.TS PK.TS PK.TS PK.TS PK.TS PK.+TS PK.+TS PK.+TS PK+TS PK.TS PK.+TS ČISTÍCÍ DÍL VČETNĚ KOTVÍCÍ DESKY PK-REV 550 Tento kombinovaný díl se používá ke snadnějšímu založení komína, a to zejména v místech, kde není dostatek prostoru k založení komína standardním způsobem. K dispozici pouze v provedení EKO PEKO DA PK-REV 130 PK-REV PK-REV PK-REV PK-REV Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 12

15 CISTÍCÍ A KONTROLNÍ DÍL 500 ČISTÍCÍ DÍL PK-RE d=500mm Čistící díl může být použit jak ve spodní části komína, tak i horní části komína. DA 45 PK-RE PK-RE 100/170 PK-RE /200 PK-RE /220 PK-RE /200 PK-RE /220 PK-RE /250 PK-RE /250 PK-RE /270 PK-RE /270 PK-RE /320 PK-RE /320 PK-RE /370 PK-RE Průduch/tl. stěny 0,5 mm 300/370 PK-RE /170 PK.5-RE /200 PK.5-RE /220 PK.5-RE /250 PK.+8-RE /270 PK.+8-RE /320 PK.+8-RE /370 PK.+8-RE /250 PK.5-RE /420 PK.+8-RE /270 PK.5-RE /320 PK.5-RE /370 PK.5-RE /220 PK-RE /250 PK-RE /270 PK-RE Průduch/tl. stěny 0,6 mm 100/170 PK.6-RE /200 PK.6-RE /220 PK.6-RE /250 PK.6-RE /270 PK.6-RE /320 PK-RE /370 PK-RE /250 PK.+10-RE /270 PK.+10-RE /320 PK.+10-RE /320 PK.6-RE /370 PK.+10-RE /370 PK.6-RE /420 PK.+10-RE Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

16 CISTÍCÍ A KONTROLNÍ DÍL UZÁVĚR PK-VD Uzávěr se používá zespodu na otevřenou konzolovou desku PK-KPO se sadou dílů pro odvod kondenzátu. Je možné jej použít i jako čistící uzávěr na sopouchovém dílu PK-SA. V tomto případě musí být šroubení zaslepeno. 100 vnitřní závit 3/4" PK-VD PK-VD 100/170 PK-VD /200 PK-VD /220 PK-VD /200 PK-VD /220 PK-VD /250 PK-VD /250 PK-VD /270 PK-VD /270 PK-VD /320 PK-VD /320 PK-VD /370 PK-VD Průduch/tl. stěny 0,5 mm 300/370 PK-VD /170 PK.5-VD /200 PK.5-VD /220 PK.5-VD /250 PK.+8-VD /270 PK.+8-VD /320 PK.+8-VD /370 PK.+8-VD /250 PK.5-VD /420 PK.+8-VD /270 PK.5-VD /320 PK.5-VD /370 PK.5-VD /220 PK-VD /250 PK-VD /270 PK-VD Průduch/tl. stěny 0,6 mm 100/170 PK.6-VD /200 PK.6-VD /220 PK.6-VD /250 PK.6-VD /270 PK.6-VD /320 PK-VD /370 PK-VD /250 PK.+10-VD /270 PK.+10-VD /320 PK.+10-VD /320 PK.6-VD /370 PK.+10-VD /370 PK.6-VD /420 PK.+10-VD Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 14

17 KOMÍNOVÁ ODBOČKA SOPOUCHOVÝ DÍL PK-SA90 d=500mm 500 Sopouchový díl 90 pro připojení kouřovodu, při použití uzávěru PK-VD je možné jej použít jako čistící díl. 45 PK-SA90 PK-SA90 100/170 PK-SA /200 PK-SA /220 PK-SA /200 PK-SA /220 PK-SA /250 PK-SA /250 PK-SA /270 PK-SA /270 PK-SA /320 PK-SA /320 PK-SA /370 PK-SA Průduch/tl. stěny 0,5 mm 300/370 PK-SA /170 PK.5-SA /200 PK.5-SA /220 PK.5-SA /250 PK.+8-SA /270 PK.+8-SA /320 PK.+8-SA /370 PK.+8-SA /250 PK.5-SA /420 PK.+8-SA /270 PK.5-SA /320 PK.5-SA /370 PK.5-SA /220 PK-SA /250 PK-SA /270 PK-SA Průduch/tl. stěny 0,6 mm 100/170 PK.6-SA /200 PK.6-SA /220 PK.6-SA /250 PK.6-SA /270 PK.6-SA /320 PK-SA /370 PK-SA /250 PK.+10-SA /270 PK.+10-SA /320 PK.+10-SA /320 PK.6-SA /370 PK.+10-SA /370 PK.6-SA /420 PK.+10-SA Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

18 KOMÍNOVÁ ODBOČKA SOPOUCHOVÝ DÍL VČETNĚ ČISTÍCÍCH DVÍŘEK PK-RES Sopouchový díl 90 s přidaným čistícím a kontrol- ním otvorem na protilehlé straně. Pokud je možná instalace, výrazně uspoříte za pořízení obou dílů separátně. Tento díl neumožňuje přetlakový provoz. K dispozici pouze v provedení EKO PEKO PK-REV 130 PK-RES PK-RES PK-RES PK-RES SOPOUCHOVÝ DÍL VČETNĚ ČISTÍCÍCH DVÍŘEK A KOTVÍCÍ DESKY PK-RSV Sopouchový díl 90 s přidaným čistícím a kontrolním otvorem a izolovanou kotvící deskou pro velmi specifické založení komína. Pokud je možná instalace, výrazně uspoříte za pořízení všech dílů separátně. Tento díl neumožňuje přetlakový provoz. K dispozici pouze v provedení EKO PEKO 535 PK-RSV 130 PK-RSV PK-RSV PK-RSV PK-RSV Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 16

19 KOMÍNOVÁ ODBOČKA 500 SOPOUCHOVÝ DÍL PK-SA45 d=500mm Sopouchový díl 45 se používá pro proudově příznivé připojení kouřovodu. 45 PK-SA45 PK-SA45 100/170 PK-SA /200 PK-SA /220 PK-SA /200 PK-SA /220 PK-SA /250 PK-SA /250 PK-SA /270 PK-SA /270 PK-SA /320 PK-SA /320 PK-SA /370 PK-SA Průduch/tl. stěny 0,5 mm 300/370 PK-SA /170 PK.5-SA /200 PK.5-SA /220 PK.5-SA /250 PK.+8-SA /270 PK.+8-SA /320 PK.+8-SA /370 PK.+8-SA /250 PK.5-SA /420 PK.+8-SA /270 PK.5-SA /320 PK.5-SA /370 PK.5-SA /220 PK-SA /250 PK-SA /270 PK-SA Průduch/tl. stěny 0,6 mm 100/170 PK.6-SA /200 PK.6-SA /220 PK.6-SA /250 PK.6-SA /270 PK.6-SA /320 PK-SA /370 PK-SA /250 PK.+10-SA /270 PK.+10-SA /320 PK.+10-SA /320 PK.6-SA /370 PK.+10-SA /370 PK.6-SA /420 PK.+10-SA Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

20 45 SEGMENTOVÉ OBLOUKY SEGMENTOVÉ OBLOUKY PK-SB Segmentové oblouky pro zhotovení kouřovodů a případně uhýbané komíny nabízíme ve čtyřech variantách dle úhlu lomení, a to 15, 30, 45 a 90. Uhýbání, které je provedeno více než 5 metrů nad tvarovým připojovacím dílem, musí mít pod prvním obloukem meziopěrnou desku. Při komínové výšce více než 4 m nad vyhnutím musí být nad vyhnutím opět montována vynášecí deska. Segmentový oblouk s čistícím otvorem lze používat jako čistící nebo kontrolní díl. PK-SB15 PK-SB30 PK-SB PK-SB90 PK-SB90RV PK-SB15 PK-SB30 PK-SB45 PK-SB90 Izolace/ tl. 35 mṃ 5 Průduch/tl. stěny 0,5 mm Izolace/ tl. 35 mṃ 6 Průduch/tl. stěny 0,6 mm cena (Kč) cena (Kč) cena (Kč) cena (Kč) 100/170 PK-SB PK-SB PK-SB PK-SB /200 PK-SB PK-SB PK-SB PK-SB /220 PK-SB PK-SB PK-SB PK-SB /250 PK-SB PK-SB PK-SB PK-SB /270 PK-SB PK-SB PK-SB PK-SB /320 PK-SB PK-SB PK-SB PK-SB /370 PK-SB PK-SB PK-SB PK-SB Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 18

21 SEGMENTOVÉ OBLOUKY PK-SB15 PK-SB30 PK-SB45 PK-SB90 + cena (Kč) cena (Kč) cena (Kč) cena (Kč) 130/200 PK-SB PK-SB PK-SB PK-SB /220 PK-SB PK-SB PK-SB PK-SB /250 PK-SB PK-SB PK-SB PK-SB /270 PK-SB PK-SB PK-SB PK-SB /320 PK-SB PK-SB PK-SB PK-SB /370 PK-SB PK-SB PK-SB PK-SB /250 PK.+8-SB PK.+8-SB PK.+8-SB PK.+8-SB /270 PK.+8-SB PK.+8-SB PK.+8-SB PK.+8-SB /320 PK.+8-SB PK.+8-SB PK.+8-SB PK.+8-SB /370 PK.+8-SB PK.+8-SB PK.+8-SB PK.+8-SB /420 PK.+8-SB PK.+8-SB PK.+8-SB PK.+8-SB /220 PK-SB PK-SB PK-SB PK-SB /250 PK-SB PK-SB PK-SB PK-SB /270 PK-SB PK-SB PK-SB PK-SB /320 PK-SB PK-SB PK-SB PK-SB /370 PK-SB PK-SB PK-SB PK-SB /250 PK.+10-SB PK.+10-SB PK.+10-SB PK.+10-SB /270 PK.+10-SB PK.+10-SB PK.+10-SB PK.+10-SB /320 PK.+10-SB PK.+10-SB PK.+10-SB PK.+10-SB /370 PK.+10-SB PK.+10-SB PK.+10-SB PK.+10-SB /420 PK.+10-SB PK.+10-SB PK.+10-SB PK.+10-SB PK-SB90RV Izolace/ tl. 35 mṃ 5 Průduch/tl. stěny 0,5 mm Izolace/ tl. 35 mṃ 6 Průduch/tl. stěny 0,6 mm 100/170 PK-SB90RV /200 PK-SB90RV /220 PK-SB90RV /250 PK-SB90RV /270 PK-SB90RV /320 PK-SB90RV /370 PK-SB90RV /200 PK-SB90RV /220 PK-SB90RV /250 PK-SB90RV /270 PK-SB90RV /320 PK-SB90RV /370 PK-SB90RV PK-SB90RV + 150/250 PK.+8-SB90RV /270 PK.+8-SB90RV /320 PK.+8-SB90RV /370 PK.+8-SB90RV /420 PK.+8-SB90RV /220 PK-SB90RV /250 PK-SB90RV /270 PK-SB90RV /320 PK-SB90RV /370 PK-SB90RV /250 PK.+10-SB90RV /270 PK.+10-SB90RV /320 PK.+10-SB90RV /370 PK.+10-SB90RV /420 PK.+10-SB90RV Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

22 PŘÍSLUŠENSTVÍ 50 SPOJKA KOUŘOVODU PK-AKP (AKC) Di Spojka kouřovodu PK-AKP (AKC) je adaptér mezi sopouchovým dílem PK-SA a jednoplášťovým kouřovodem. Tímto dílem je možno připojit komínové vložky EKO100. Díl je možné dle přání zákazníka upravit na libovolný průměr kouřovodu Di. 105 PK-AKP(AKC) PK-AKP(AKC) 100/170 PK-AKP /200 PK-AKP /220 PK-AKP /200 PK-AKP /220 PK-AKP /250 PK-AKP /250 PK-AKP /270 PK-AKP /270 PK-AKP /320 PK-AKP /320 PK-AKP /370 PK-AKP Průduch/tl. stěny 0,5 mm 300/370 PK-AKP /170 PK.5-AKP /200 PK.5-AKP /220 PK.5-AKP /250 PK.+8-AKP /270 PK.+8-AKP /320 PK.+8-AKP /370 PK.+8-AKP /250 PK.5-AKP /420 PK.+8-AKP /270 PK.5-AKP /320 PK.5-AKP /370 PK.5-AKP /220 PK-AKP /250 PK-AKP /270 PK-AKP Průduch/tl. stěny 0,6 mm 100/170 PK.6-AKP /200 PK.6-AKP /220 PK.6-AKP /250 PK.6-AKP /270 PK.6-AKP /320 PK-AKP /370 PK-AKP /250 PK.+10-AKP /270 PK.+10-AKP /320 PK.+10-AKP /320 PK.6-AKP /370 PK.+10-AKP /370 PK.6-AKP /420 PK.+10-AKP Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 20

23 PŘÍSLUŠENSTVÍ MEZIOPĚRNÁ DESKA PK-ZS 10 Meziopěrná deska v kombinaci s plechovou konzolou vynáší část komínu nad deskou, aby u vysokých komínů nevznikalo nadměrné zatížení na díly ve spodní části komína. Je umožněna tepelná roztažnost dílů pod touto konzolou dilatační díl. Komín NESMÍ být zavěšen za díl pod PK-ZS. PK-ZS PK-ZS 100/170 PK-ZS /200 PK-ZS /220 PK-ZS /200 PK-ZS /220 PK-ZS /250 PK-ZS /250 PK-ZS /270 PK-ZS /270 PK-ZS /320 PK-ZS /320 PK-ZS /370 PK-ZS Průduch/tl. stěny 0,5 mm 300/370 PK-ZS /170 PK.5-ZS /200 PK.5-ZS /220 PK.5-ZS /250 PK.+8-ZS /270 PK.+8-ZS /320 PK.+8-ZS /370 PK.+8-ZS /250 PK.5-ZS /420 PK.+8-ZS /270 PK.5-ZS /320 PK.5-ZS /370 PK.5-ZS /220 PK-ZS /250 PK-ZS /270 PK-ZS Průduch/tl. stěny 0,6 mm 100/170 PK.6-ZS /200 PK.6-ZS /220 PK.6-ZS /250 PK.6-ZS /270 PK.6-ZS /320 PK-ZS /370 PK-ZS /250 PK.+10-ZS /270 PK.+10-ZS /320 PK.+10-ZS /320 PK.6-ZS /370 PK.+10-ZS /370 PK.6-ZS /420 PK.+10-ZS Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

24 PŘÍSLUŠENSTVÍ STŘEŠNÍ TĚSNÍCÍ PŘÍRUBA PK-DE Střešní těsnící příruba se dodává ve čtyřech provedeních dle sklonu střechy. (viz tabulka níže) Dle střešní krytiny si můžete vybrat provedení desky v nerezu nebo olovu. sklon 0 15 PK-DE15 sklon PK-DE25 sklon PK-DE35 sklon PK-DE45 80 PK.DE15-N 1575 PK.DE25-N 1765 PK.DE35-N 1841 PK.DE45-N PK.DE15-N 1611 PK.DE25-N 1806 PK.DE35-N 1928 PK.DE45-N PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N nerez 150 PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N PK.DE15-N PK.DE25-N PK.DE35-N PK.DE45-N PK.DE15-O 2266 PK.DE25-O 2447 PK.DE35-O 2538 PK.DE45-O PK.DE15-O 2390 PK.DE25-O 2592 PK.DE35-O 2716 PK.DE45-O PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O olovo PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O PK.DE15-O PK.DE25-O PK.DE35-O PK.DE45-O PK-DE15 PK-DE25 PK-DE35 PK-DE Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 22

25 PŘÍSLUŠENSTVÍ + sklon 0 15 PK-DE15 sklon PK-DE25 sklon PK-DE35 sklon PK-DE PK+DE15-N PK+DE25-N PK+DE35-N PK+DE45-N PK+DE15-N PK+DE25-N PK+DE35-N PK+DE45-N nerez 200 PK+DE15-N PK+DE25-N PK+DE35-N PK+DE45-N PK+DE15-N PK+DE25-N PK+DE35-N PK+DE45-N PK+DE15-N PK+DE25-N PK+DE35-N PK+DE45-N PK+DE15-O PK+DE25-O PK+DE35-O PK+DE45-O PK+DE15-O PK+DE25-O PK+DE35-O PK+DE45-O olovo 200 PK+DE15-O PK+DE25-O PK+DE35-O PK+DE45-O PK+DE15-O PK+DE25-O PK+DE35-O PK+DE45-O PK+DE15-O PK+DE25-O PK+DE35-O PK+DE45-O STŘEŠNÍ OPĚRA PK-DS Střešní opěra se montuje z vnitřní strany střešní konstrukce. Slouží jako vedení komínových komponentů skrze střechu. Při nosné střešní konstrukci z hořlavých materiálů je dodržen rozestup min. 100 mm. Při větším rozestupu krokví mohou být profily prodlouženy. Musí být zvážena možnost statického zatížení střechy. Od průměru 400 mm se střešní opěra vyrábí na objednávku. + cena (Kč) 80 PK.DS PK.DS PK.DS PK.DS PK.DS PK.DS PK.DS PK.+DS PK.+DS PK.+DS PK.+DS PK.+DS PK.+DS Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

26 KOTVENÍ KOMÍNA PK-WBS STĚNOVÉ PŘIPEVNĚNÍ PEVNÉ PK-WBS Upevňovací prvek z nerezové oceli pro vnitřní i vnější montáže EKO PEKO dílů. Tímto připevněním nelze regulovat vzdálenost komínových komponetů od kotvící stěny. Odstup od kotvící stěny je 50 mm. Ke stěnovému připevnění WBS lze připojit dlouhé připevnění WH a tím prodloužit vzdálenost systému od kotvící stěny až na 750mm. PK-WH 80 PK.WBS PK.WBS PK.WBS PK.WBS PK.WBS PK.WBS Izolace/ tl mm 150 PK+WBS PK+WBS NÁSTĚNNÉ PŘIPEVNĚNÍ DLOUHÉ K WBS (WBN) PK-WH 1 pár Používá se společně s dílem PK-WBS (WBN) ke kotvení komína, kde je nutné zvětšit vzdálenost od kotvící stěny. Díl je dodáván jako párový v šesti provedeních dle délky požadovaného odstupu délka 150 PK.WH PK.WH PK.WH PK.WH PK.WH PK.WH Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 24

27 KOTVENÍ KOMÍNA DA PLECHOVÁ KONZOLE PK-KOE 1 pár Jsou dodávány vždy v páru pro použití s izolační kotvící deskou PK-VPI, otevřenou kotvící deskou PK-KPO nebo vynášecí deskou PK-ZS. Konzolové plechy mohou být montovány jak ramenem dolů, tak ramenem nahoru PK.KOE PK.KOE PK.KOE PK.KOE PK.KOE PK.KOE PK.KOE PK.KOE Izolace/ tl mm 150 PK+KOE PK+KOE PK+KOE PK+KOE PŘESTAVITELNÁ KONZOLA PK-K 1 pár 300 PK+KOE Je určena k připevnění komínového systému ke kotvící zdi ve vzdálenosti větší než 50 mm. Vzdálenost odstupu od kotvící zdi je závislá na velikosti průměru průduchu komína. Díl je dodaván jako párový. délka 490 PK.K PK.K PK.K PK.K PK.K PK.K PK.K Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

28 40 KOTVENÍ KOMÍNA STĚNOVÉ PŘIPEVNĚNÍ PŘESTAVITELNÉ PK-WBV Nástěnné připevnění přestavitelné je univerzální upevňovací prvek z nerezové oceli pro vnitřní i vnější montáže EKO PEKO dílů. Pomocí přestavitelnosti lze vyrovnat nerovnosti stěny a fasády v rozmezí mm. S použitím prodlužovacího plechu WBZ lze vzdálenost od kotvící stěny ještě prodloužit. + Izolace/ tl mm ovál 11,5 x 21,5 80 PK.WBV PK.WBV PK.WBV PK.WBV PK.WBV PK.WBV PK.WBV PK.WBV PK+WBV PK+WBV PK+WBV PK+WBV PRODLUŽOVACÍ PLECH K WBV PK-WBZ Prodlužovací plech se používá s dílem WBV ke kotvení komína, tam kde je nutné zvětšit vzdálenost od kotvící stěny. Standardní délka dílu je 300 mm, je možné ji zkrátit odříznutím nebo vyrobit na přání zákazníka. Díl je dodáván se sadou spojovacího materiálu. 300 PK+WBV PK.WBZ PK.WBZ PK.WBZ PK.WBZ PK.WBZ PK.WBZ PK.WBZ PK.WBZ Izolace/ tl mm 150 PK+WBZ PK+WBZ PK+WBZ PK+WBZ PK+WBZ Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 26

29 40 KOTVENÍ KOMÍNA STĚNOVÉ PŘIPEVNĚNÍ PEVNÉ PK-WBN Nástěnné připevnění pevné je univerzální upevňovací prvek z nerezové oceli pro vnitřní i vnější montáže EKO PEKO dílů. Tímto připevněním nelze regulovat vzdálenost komínových komponetů od kotvící stěny. Odstup od kotvící stěny je 50 mm. Ke stěnovému připevnění WBN lze připojit dlouhé připevnění WH a tím prodloužit vzdálenost systému od kotvící stěny až na 750mm. LANOVÁ SPONA PK-SAS SPONA BLESKOSVODU PK-BSK PK-SAS PK-BSK + Izolace/ tl mm + Izolace/ tl mm ovál 11,5 x 21,5 80 PK.WBN PK.WBN PK.WBN PK.WBN PK.WBN PK.WBN PK.WBN PK.WBN PK+WBN PK+WBN PK+WBN PK+WBN PK+WBN PK.SAS PK.BSK PK.SAS PK.BSK PK.SAS.13 PK.BSK PK.SAS.15 PK.BSK PK.SAS.18 PK.BSK PK.SAS.20 PK.BSK PK.SAS.25 PK.BSK PK.SAS.30 PK.BSK PK+SAS.15 PK+BSK PK+SAS.17 PK+BSK PK+SAS.20 PK+BSK PK+SAS.25 PK+BSK PK+SAS.30 PK+BSK Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

30 UKONČENÍ KOMÍNA DÍL VYÚSTĚNÍ PK-ME Ø DA Díl vyústění uzavírá izolaci na ústí komína Ø PK-SA90 PK-SA90 100/170 PK-ME /200 PK-ME /220 PK-ME /200 PK-ME /220 PK-ME /250 PK-ME /250 PK-ME /270 PK-ME /270 PK-ME /320 PK-ME /320 PK-ME /370 PK-ME Průduch/tl. stěny 0,5 mm 300/370 PK-ME /170 PK.5-ME /200 PK.5-ME /220 PK.5-ME /250 PK.+8-ME /270 PK.+8-ME /320 PK.+8-ME /370 PK.+8-ME /250 PK.5-ME /420 PK.+8-ME /270 PK.5-ME /320 PK.5-ME /370 PK.5-ME /220 PK-ME /250 PK-ME /270 PK-ME Průduch/tl. stěny 0,6 mm 100/170 PK.6-ME /200 PK.6-ME /220 PK.6-ME /250 PK.6-ME /270 PK.6-ME /320 PK-ME /370 PK-ME /250 PK.+10-ME /270 PK.+10-ME /320 PK.+10-ME /320 PK.6-ME /370 PK.+10-ME /370 PK.6-ME /420 PK.+10-ME Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 28

31 40 UKONČENÍ KOMÍNA ZAKRÝVACÍ HLAVICE PK-RH Zakrývací hlavice se používá jako ochrana proti větru (pro komíny otevřených krbů nebo ohnišť) nebo jako ochrana proti dešti. Nepoužívá se u komínu s přetlakovým provozem. PK-SA45 PK-SA45 100/170 PK-RH /200 PK-RH /220 PK-RH /200 PK-RH /220 PK-RH /250 PK-RH /250 PK-RH /270 PK-RH /270 PK-RH /320 PK-RH /320 PK-RH /370 PK-RH Průduch/tl. stěny 0,5 mm 300/370 PK-RH /170 PK.5-RH /200 PK.5-RH /220 PK.5-RH /250 PK.+8-RH /270 PK.+8-RH /320 PK.+8-RH /370 PK.+8-RH /250 PK.5-RH /420 PK.+8-RH /270 PK.5-RH /320 PK.5-RH /370 PK.5-RH /220 PK-RH /250 PK-RH /270 PK-RH Průduch/tl. stěny 0,6 mm 100/170 PK.6-RH /200 PK.6-RH /220 PK.6-RH /250 PK.6-RH /270 PK.6-RH /320 PK-RH /370 PK-RH /250 PK.+10-RH /270 PK.+10-RH /320 PK.+10-RH /320 PK.6-RH /370 PK.+10-RH /370 PK.6-RH /420 PK.+10-RH Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

32 PŘETLAKOVÉ KOMÍNY DÍLY PRO PŘETLAKOVÉ KOMÍNY PK-DW PK.DW-SB90RV Pro odvod spalin od spotřebičůs přetlakovým provozem (kondenzační, turbo kotle) je nutno použít speciální díly opatřené integrovaným těsněním, které zajišťuje dokonalou těsnost spoje. Těsněním musí být opatřeny veškeré spoje, včetně čistících a kontrolních dílů. Vnitřní plášť dílů pro přetlakový odvod spalin je z oceli AISI ČSN tl. 0,4 mm. Díly jsou opatřeny minerální izolací tl. 35 mm PK.DW-RL500RV PK.DW-RL1000 Trubkový díl d=1000 mm 80/150 PK.DW-RL /170 PK.DW-RL /200 PK.DW-RL /220 PK.DW-RL /250 PK.DW-RL PK.DW-RL500RV Trubkový díl s kontrolním otvorem d=500 mm 80/150 PK.DW-RL500RV /170 PK.DW-RL500RV /200 PK.DW-RL500RV /220 PK.DW-RL500RV /250 PK.DW-RL500RV PK.DW-RL /270 PK.DW-RL /150 PK.DW-RL PK.DW-VPI 200/270 PK.DW-RL500RV /150 PK.DW-VPI 1012 Trubkový díl d=500 mm 100/170 PK.DW-RL /200 PK.DW-RL Izolovaná kotvící deska 100/170 PK.DW-VPI /200 PK.DW-VPI /220 PK.DW-RL /220 PK.DW-VPI /250 PK.DW-RL /250 PK.DW-VPI PK.DW-RL /270 PK.DW-RL /150 PK.DW-RL PK.DW-KPO 200/270 PK.DW-VPI /150 PK.DW-KPO 1111 Trubkový díl d=250 mm 100/170 PK.DW-RL /200 PK.DW-RL Otevřená konzolová deska 100/170 PK.DW-KPO /200 PK.DW-KPO /220 PK.DW-RL /220 PK.DW-KPO /250 PK.DW-RL /250 PK.DW-KPO /270 PK.DW-RL /270 PK.DW-KPO Změny cen vyhrazeny EKO KOMÍNY, s.r.o. Ceny dílů v průměrech mm na vyžádání. 30

33 PŘETLAKOVÉ KOMÍNY PK.DW-SA87 80/150 PK.DW-SA PK.DW-AKP 80/150 PK.DW-AKP 858 Sopouchový díl 87 d= 500 mm 100/170 PK.DW-SA /200 PK.DW-SA Spojka kouřovodu 100/170 PK.DW-AKP /200 PK.DW-AKP /220 PK.DW-SA /220 PK.DW-AKP /250 PK.DW-SA /250 PK.DW-AKP PK.DW-VD 200/270 PK.DW-SA /150 PK.DW-VD 880 PK.DW-ME 200/270 PK.DW-AKP /150 PK.DW-ME 847 Uzávěr se šroubením 100/170 PK.DW-VD 906 Díl vyústění 100/170 PK.DW-ME /200 PK.DW-VD /200 PK.DW-ME /220 PK.DW-VD /220 PK.DW-ME /250 PK.DW-VD /250 PK.DW-ME PK.DW-SB90RV 200/270 PK.DW-VD /150 PK.DW-SB87RV /270 PK.DW-ME Segmentový oblouk s víčkem /170 PK.DW-SB87RV /200 PK.DW-SB87RV /220 PK.DW-SB87RV /250 PK.DW-SB87RV /270 PK.DW-SB87RV PK-SB15 PK-SB30 PK-SB45 PK-SB90 PK.DW-SB Segmentový oblouk cena (Kč) cena (Kč) cena (Kč) cena (Kč) 80/150 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB /170 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB /200 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB /220 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB /250 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB /270 PK.DW-SB PK.DW-SB PK.DW-SB PK.DW-SB Ceník BEZ DPH/ Katalog TECHNICKÁ DOKUMENTACE

34 SORTIMENT PRODUKTŮ EKO ORIENTAČNÍ PŘEHLED VYUŽITÍ komínových systémů ve všech průduchových variantách TYP SPAL. CESTY SPOTŘEBIČ POČET SPOTŘEBIČŮ PALIVO samostatná společná krby, kotle plynové sp. jeden více EKO UNIVERSAL EKO UNIVERSAL Ceramic EKO UNISTEEL EKO AQUAPRESS EKO AQUAPRESS PPH EKO TURBO EKO TURBO Ceramic EKO TURBO PPH EKO STAR EKO PEKO EKO PEKO PPH EKO SAN KOUŘOVODY EKO 100 KOUŘOVODY EKO FLEX plynné kapalné tuhé podtlak přetlak podtlak přetlak tuhá paliva standardní nízkoteplotní kondenzační atmosférický? uzavíratelný? uzavřený? atmosférické? uzavřené? vhodné použití nevhodné použití KOUŘOVODY EKO PPH 32

35 Nevíte co s kouřem?... MY ANO

36 VÁŠ PRODEJCE infolinka: Pobočka Brno Vodní 547, Hrušovany u Brna Pobočka Plzeň Pivovarská ul97, Rokycany Pobočka Mělník Nádražní 81, Dolní Beřkovice Pobočka Hradec Dřevařská 460, Hradec Králové Pobočka Třebestovice Lípová 75, Třebestovice EKO-KOMINY s.r.o. zajišťují díky svým regionálním pobočkám prodejní i technický servis na území celé ČR. Na všech pobočkách získáte kvalifikované informace a nabídku veškerého sortimentu produktů, včetně možnosti zajištění profesionální montáže, opravy nebo sanace komínu. EKOPEKO-C 10/2114
