MECHANICKÉ ŘEZACÍ STROJE

Transkript

1 MECHANICKÉ ŘEZACÍ STROJE The global leader in door opening solutions

2 Mechanický řezací stroj Carat Profesionální řezací stroj na výrobu plochých cylindrických, automobilových klíčů a křížových klíčů. Bezpečnost, komfort, snadné použití a rychlost kopírování. Snadné ovládání Ploché klíče Rychlost Údržba Autoklíče Ergonomie Bezpečnost Mikrometrické nastavení Stroj Carat je vybaven mikrometrickým nastavením palce, které umožňuje uživateli přesné nastavení a libovolnou úpravu hloubky řezu, což je zvlášť užitečné v případě opotřebovaných klíčů. Výběr strany svěráku Výběr strany čelistí je mimořádně jednoduchý a snadný. Stačí jen stisknout zajišťovací páku, která umožní otočení svěráku na požadovanou stranu. Modely Carat Quattro a Carat Quattro W jsou vybaveny svěráky se čtyřmi stranami čelistí, model Carat Duo je vybaven svěrákem s dvěma stranami čelistí. Kartáčování Oddělené tlačítko je zárukou bezpečnosti při obsluze kartáče, kterým je stroj vybaven. Konstrukce ochranného krytu kartáče zabraňuje průniku nečistot do prostoru převodového mechanismu stroje. Bezpečnost a komfort řezání Stroj je vybaven bezpečnostním zařízením, které zabraňuje neúmyslnému spuštění frézy. Po uvolnění bezpečnostní páky rukojeti je aktivována pomocná pružina, která tlačí svěrák do záběru a napomáhá tak snadnému kopírování klíče. Model Motor Napětí Otáčky frézy (ot./min) Fréza Svěráky Rozměry Hmotnost netto CARAT 0,25 kw 230 V - 50 Hz 640 HSS 80x5x16 mm 2 strany 400/460/400 mm 25 kg CARAT Quattro 0,25 kw 230 V - 50 Hz 640 HSS 80x5x16 mm 4 strany 400/460/400 mm 25 kg CARAT Quattro W 0,25 kw 230 V - 50 Hz 1400 Vidiová 80x5x16 mm 4 strany 400/460/400 mm 25 kg 2

3 Snadné ovládání Mechanické řezací stroje Bianchi 303 a 304 Profesionální stroj pro řezání plochých důlkových klíčů pro cylindrické vložky a automobilových klíčů s vnitřními nebo vnějšími drážkami. Elektronické nastavení frézy a čtecího hrotu s vizuální a akustickou signalizací umožňuje velmi snadnou kalibraci a nastavení. Ploché důlkové klíče Rychlost Ergonomie Autoklíče Bezpečnost Naváděcí pružina čtecího hrotu Pro kopírování důlkových klíčů lze využít unikátního systému vertikální pružiny vřetene, kdy čtecí hrot není ve stejné úrovni jako fréza, ale je v předstihu naveden na důlek originálního klíče. Díky tomu je následně fréza navedena přesně na správné místo vyřezávaného polotovaru klíče. Nastavitelné svěráky 0-45 Model Bianchi 304 je standardně vybaven svěráky klíčů nastavitelnými v horizontální rovině v rozsahu 0-45 stupňů. Tímto lze rozšířit sortiment kopírovaných klíčů i o klíče, které je nutné řezat tzv. pod úhlem. Bezpečnost obsluhy Průhledný ochranný štít kryje kompletně pracovní prostor frézy a čtecího hrotu. Díky tomuto je obsluha chráněna před odletujícími šponami, přitom je obsluze umožněno stále kontrolovat oblast řezání. Pomocné pružiny Pojezd svěráků je osazen pomocnými pružinami a fixovacími šrouby, jimiž lze omezit pohyb pouze na osu X nebo Y. Toto významně usnadňuje a urychluje řezání zejména důlkových klíčů, kdy jsou důlky situovány v jedné ose. Uzavřená schránka na nářadí Veškeré potřebné nářadí a příslušenství lze uschovat do praktické uzavřené schránky integrované do šasi stroje. Model Motor Napětí Otáčky frézy Svěrák Rozměry Hmotnost Bianchi 303 0,22 kw 230 V - 50 Hz ot./min Pevný 230/375/435 mm 21 kg Bianchi 304 0,22 kw 230 V - 50 Hz ot./min Nastavitelný /375/435 mm 21 kg 3

4 Mechanické řezací stroje Bianchi Bianchi 201 Manuální řezací stroj pro výrobu dozických klíčů, trezorových klíčů a trnových klíčů. Kompaktní tichý stroj s pevnou a odolnou litinovou konstrukcí Systém posuvu s pákou a spojovací tyčí zaručuje přesný a snadný pohyb při řezání klíče Bianchi 201 0,25 kw 230 V - 50 Hz HSS 80x1,5x22 mm 420/250/290 mm 17 kg Bianchi 202 / 203 Poloautomatické řezací stroje se samostředícími čelistmi, které zajišťují pevné a spolehlivé upnutí dozických, trezorových, trubkových, vrtaných a trnových klíčů při řezání. Litinová konstrukce dokáže eliminovat případné vibrace, garantuje nízkou hlučnost a zaručuje dlouhou životnost stroje Model Bianchi 203 je standardně dodáván se středícími adaptéry, které umožňují dokonalé upnutí vrtaných a trubkových klíčů i větších rozměrů Systém posuvu umožňuje jednoduché a přesné použití pomocí jediné ovládací páky Model Motor Napětí Fréza Příslušenství Rozměry Hmotnost Bianchi 202 0,25 kw 230 V - 50 Hz HSS 80x1,5x22 mm 380/450/270 mm 32 kg Bianchi 203 0,25 kw 230 V - 50 Hz HSS 80x1,5x22 mm Středící adaptéry 380/450/270 mm 32 kg Bianchi 204 Poloautomatický řezací stroj pro výrobu dozických klíčů, trezorových klíčů, trnových klíčů a klíčů s boční drážkou. Dvourychlostní motor umožňuje zvolit optimální rychlost dle materiálu řezaného klíče Pevné litinová konstrukce eliminuje případné vibrace a prodlužuje životnost frézy Bianchi 204 0,25 kw 230 V - 50 Hz HSS 80x1,5x22 mm 330/530/390 mm 44 kg 4

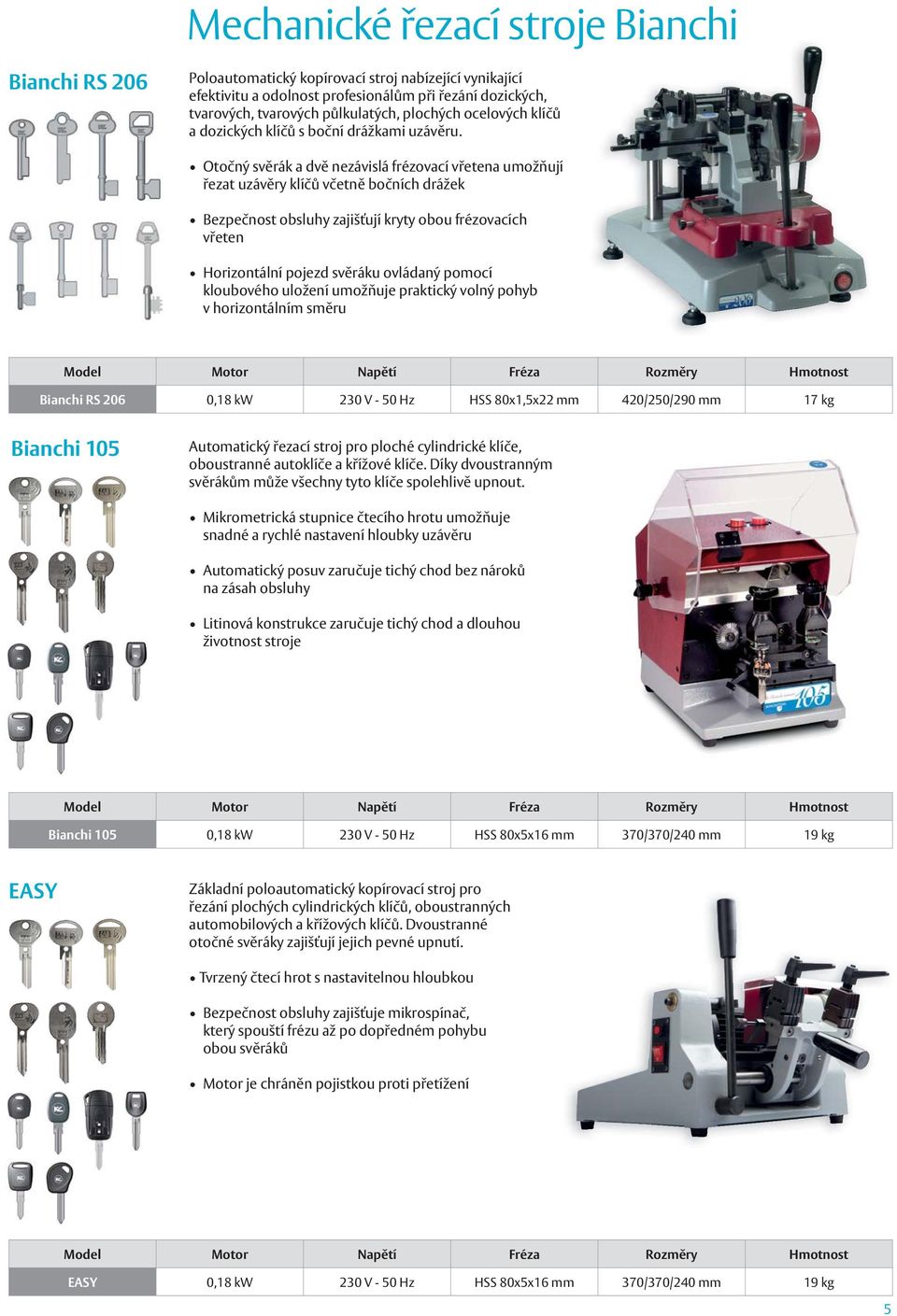

5 Mechanické řezací stroje Bianchi Bianchi RS 206 Poloautomatický kopírovací stroj nabízející vynikající efektivitu a odolnost profesionálům při řezání dozických, tvarových, tvarových půlkulatých, plochých ocelových klíčů a dozických klíčů s boční drážkami uzávěru. Otočný svěrák a dvě nezávislá frézovací vřetena umožňují řezat uzávěry klíčů včetně bočních drážek Bezpečnost obsluhy zajišťují kryty obou frézovacích vřeten Horizontální pojezd svěráku ovládaný pomocí kloubového uložení umožňuje praktický volný pohyb v horizontálním směru Bianchi RS 206 0,18 kw 230 V - 50 Hz HSS 80x1,5x22 mm 420/250/290 mm 17 kg Bianchi 105 Automatický řezací stroj pro ploché cylindrické klíče, oboustranné autoklíče a křížové klíče. Díky dvoustranným svěrákům může všechny tyto klíče spolehlivě upnout. Mikrometrická stupnice čtecího hrotu umožňuje snadné a rychlé nastavení hloubky uzávěru Automatický posuv zaručuje tichý chod bez nároků na zásah obsluhy Litinová konstrukce zaručuje tichý chod a dlouhou životnost stroje Bianchi 105 0,18 kw 230 V - 50 Hz HSS 80x5x16 mm 370/370/240 mm 19 kg EASY Základní poloautomatický kopírovací stroj pro řezání plochých cylindrických klíčů, oboustranných automobilových a křížových klíčů. Dvoustranné otočné svěráky zajišťují jejich pevné upnutí. Tvrzený čtecí hrot s nastavitelnou hloubkou Bezpečnost obsluhy zajišťuje mikrospínač, který spouští frézu až po dopředném pohybu obou svěráků Motor je chráněn pojistkou proti přetížení EASY 0,18 kw 230 V - 50 Hz HSS 80x5x16 mm 370/370/240 mm 19 kg 5

6 Mechanické řezací stroje Bianchi LUPO / LUPO 4 Poloautomatický stroj pro řezání plochých cylindrických, automobilových a křížových klíčů. Pevné a spolehlivé upnutí klíčů zajišťují dvoustranné svěráky pro model LUPO nebo čtyřstranné svěráky v případě modelu LUPO 4. Bezpečnost obsluhy zajišťuje mikrospínač, který spouští frézu až po dopředném pohybu obou svěráků Tvrzený čtecí hrot se snadným nastavením hloubky řezu Nezávislý spínač pro spouštění čistícího kartáče Motor je chráněn pojistkou proti přetížení LUPO / LUPO 4 0,18 kw 230 V - 50 Hz HSS 80x5x16 mm 370/370/240 mm 20 kg PUNTO Poloautomatický řezací stroj pro kopírování plochých důlkových klíčů cylindrických vložek a automobilových klíčů s vnitřními nebo vnějšími drážkami. Pojezd svěráků je uložen na kuličkových ložiscích s možností aretace osy X nebo Y Mikrospínač frézy zabraňuje náhodnému spuštění frézy Motor je chráněn pojistkou proti přetížení PUNTO 0,13 kw 230 V - 50 Hz HSS Ø 6 mm 220/380/280 mm 21 kg FOCUS Stroj určený pro řezání autoklíčů FORD (typ TIBBE) podle kódu. Díky unikátnímu svěráku s možností nastavení v rozsahu 0 až 360 je možné klíč řezat z obou stran bez nutnosti je vyjmout a otáčet. Bezpečnost obsluhy zajišťuje mikrospínač, který spouští frézu až po dopředném pohybu saní svěráků Motor je chráněn pojistkou proti přetížení FOCUS 0,18 kw 230 V - 50 Hz HSS 76x19x2,4 mm 370/360/250 mm 17 kg 6

7 Přehled elektronických a mechanických řezacích strojů Elektronické řezací stroje Mechanické řezací stroje Bianchi Dezmo 996 Carat Versa 992 Bianchi 303/304 Laser 994 Bianchi 201 Lynx 993 Bianchi 202/203 Bianchi 204 Elektronické kódovací zařízení autoklíčů Bianchi 206 Decryptor Ultegra 884 Bianchi 105 EASY LUPO / LUPO 4 PUNTO Focus 7

8 ASSA ABLOY Czech & Slovakia s.r.o. Dolnoměcholupská 1418/12, Praha 10 Česká republika Tel.: Fax: ASSA ABLOY Czech & Slovakia s.r.o. - organizačná zložka Popradská 71, Bratislava Slovenská republika Tel.: Fax: info@assaabloy.sk
