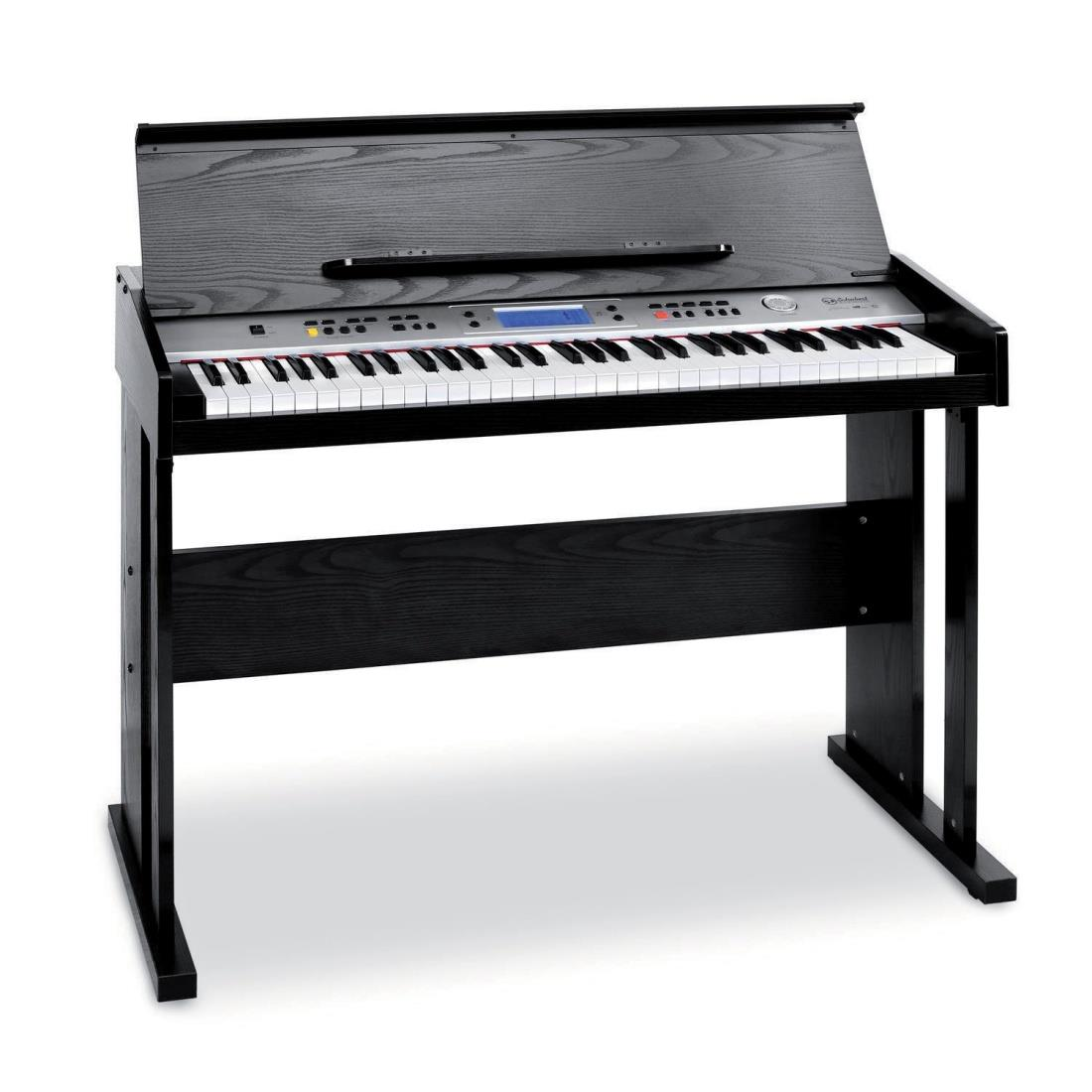

1 Návod na používanie CARNEGY-61, ELEKTRONICKÝ KLAVÍR

OVLÁDACIE PRVKY A PORTY Ovládacie prvky 1. ON/OFF spínač 2. Celková hlasitosť 3. Štart / Stop / Synchronizácia / Doplnenie / Intro / Záver 4. Hlasitosť sprievodu 5.

2 Vážený zákazník, V prvom rade sa Vám chceme poďakovať za nákup tohto produktu. Aby sa zabránilo možnému technickému poškodeniu, prosíme Vás, aby ste si pozorne prečítali tento návod na použitie a riadili sa nasledujúcimi pokynmi. OVLÁDACIE PRVKY A PORTY Ovládacie prvky 1. ON/OFF spínač 2. Celková hlasitosť 3. Štart / Stop / Synchronizácia / Doplnenie / Intro / Záver 4. Hlasitosť sprievodu 5. Metronóm, rýchlosť 6. Hlasitosť akordov 7. Nahrávanie / Prehrávanie 8. LCD ukazovateľ 9. Štýl / Zvuk 10. Dotyk / Delenie / Dual / Podržanie / Vibrato 11. Demo, Cvičenie 1, Cvičenie Jeden prst / Prst / Uzavrieť akord 13. Dátové koliesko Výstup pre slúchadlá Sustain pedál Linkový výstup

3 Midi vstup / výstup Montáž klavíra 1. Podľa obrázka pripevnite nohy k stojanu prostredníctvom štyroch M5x60 skrutiek. 2. Obe stojanové nohy pripevnite k opornej platni. Použite štyri skrutky typu M5x Položte klavír na predmontovaný stojan a pripevnite ho dvanástimi skrutkami typu M4x14 a štyrmi skrutkami typu M6x20.

4 PRED POUŽITÍM Napájanie 1. Najskôr skontrolujte, či klavír je vypnutý. Ak nie, vypnite ho stlačením spínača do polohy Off. 2. Koniec napájacieho kábla zapojte do prístroja, druhý koniec do elektrickej zásuvky. Upozornenie: Pri dlhšom nepoužívaní odpojte klavír z elektrickej zásuvky. Sieťové napätie musí zodpovedať AC 220V ±10%, iné hodnoty napätia môžu prístroj poškodiť. Nikdy nevyťahujte zástrčku zo zásuvky, ak je prístroj zapnutý. Poistku smie vymieňať len kvalifikovaný odborník. Externé pripojenia 1. Pedál podržania Funkciu podržania spustíte stúpnutím na pedál počas hrania. Pedál pripojte do vstupu SUS PEDAL. Odteraz pedálom môžete riadiť podržanie tónu. 2. Slúchadlá Pripojením slúchadiel do výstupu HEADPHONES spustíte prehrávanie tónov cez slúchadlá, pričom zabudované reproduktory sa automaticky deaktivujú. Slúchadlá používajte napr. na nočné hranie. 3. Port pre zosilňovač alebo HiFi príslušenstvo Klavír obsahuje zabudované reproduktory. Alternatívne môžete k prístroju pripojiť zosilňovač či ostatné HiFi zariadenia. Pred pripojením vypnite všetky zariadenia, ku klavíru ich pripojte prostredníctvom zadného linkového výstupu. 4. MIDI OUT Pripojte MIDI OUT s MIDI IN konektorom iného elektronického prístroja, ktoré ponúka MIDI online pripojenie. MIDI dáta elektronickej klaviatúry možno prenášať prostredníctvom výstupu MIDI OUT. K dispozícii je aj možnosť riadenia ostatných MIDI prístrojov prostredníctvom zmenených informácií programu na prenášanie. Poznámka: Všetky vymenované prístroje, ktoré možno pripojiť ku klavíru, nie sú súčasťou balenia a musia sa zaobstarať zvlášť. ZÁKLADNÉ FUNKCIE Zapnutie Na zapnutie stlačte tlačidlo Power. Opakovaným stlačením prístroj vypnete. Riadenie celkovej hlasitosti Na nastavenie celkovej hlasitosti stlačte MASTER VOLUME +/. Hlasitosť nastavíte otáčaním dátového kolieska. Štandardná hlasitosť po zapnutí je na úrovni 14. Voľba tónu Po zapnutí je štandardne nastavený TONE (zvuk). Ak nie, stlačte toto tlačidlo. Tón môžete nastaviť aj otočením dátového kolieska. Efekty a nastavenia 1. Dotyk Po zapnutí je automaticky aktivovaná funkcia citlivosti na dotyk. Stlačením tlačidla TOUCH môžete túto funkciu vypnúť alebo opäť zapnúť. 2. Rozdelenie klaviatúry Stlačením tlačidla SPLIT sa klaviatúra rozdelí na 24-klávesovú zľava. Zvuk pravej strany môžete nastaviť prostredníctvom dátového kolieska.

5 3. Transponovanie Východiskový rozsah je 0 = štandardné nastavenie. Nastaviteľný rámec obsahuje 13 úrovní. Tóny možno posúvať oproti klávesom stlačením TRANSPOSE + / Metronóm Stlačením tlačidla METRONOM zapnete tikajúci takt. Na výber máte až 4 rozdielne takty. Opätovným stlačením tlačidla vyberiete nasledujúci takt. Aktuálny takt sa zobrazuje na LCD displeji. Stlačením START/STOP vypnete túto funkciu. 5. Dátové koliesko Dátovým kolieskom môžete nastaviť preferovaný tón alebo štýl. Pri otáčaní kolieskom sa na displeji zobrazujú dané hodnoty. Prostredníctvom kolieska nastavujete aj hlasitosť (predtým však stlačte tlačidlo hlasitosti). Prehrávanie dema Na prehrávanie titulu stlačte tlačidlo DEMO. Opätovným stlačením prepnete na ďalší titul (prehľad v prílohe). Na vypnutie dema stlačte START/STOP. Inteligentné učenie 1. Lesson 1 (Cvičenie 1): Nezáleží na tom, akú klávesu stlačíte počas hrania, vždy sa prehrá správna nota s opakovaným sprievodom. Jedno stlačenie klávesy znamená prehratie jednej noty. 2. Lesson 2 (Cvičenie 2): Ak hráte notu, prekročíte celkovú hlasitosť. Celková hlasitosť sa vráti k pôvodnej hodnote, ak za tri sekundy nezahráte žiadnu notu. Štýl a prináležiace funkcie 1. Výber štýlu Na výber máte dokopy až 128 rozdielnych štýlov. Tabuľku štýlov nájdete v prílohe. Stlačením tlačidla STYLE sa zobrazí číslo štýlu. Dátovým kolieskom nastavíte požadovaný štýl. 2. Štart/Stop Na začatie stlačte tlačidlo START/STOP pri zapnutom klavíri. Na skončenie opäť stlačte START/STOP. 3. Synchronizácia Na zapnutie synchronizovaného sprevádzania stlačte klávesu SYNC. Stlačte jeden z 19 klávesov na ľavej strane na spustenie synchronizovaného štýlu. Pri začatí akordovej funkcie stlačte jeden z 19 akordových klávesov na spustenie synchronizovaného akordu. Ak sa predtým sa istý štýl, na jeho vypnutie stlačte kláves SYNC na spustenie synchronizovaného sprevádzanie. 4. Doplnenie Na vloženie intermezza počas prehrávania štýlu stlačte tlačidlo FILL-IN. Potom hra pokračuje v pôvodnom štýle. 5. Intro/Koniec Na hranie intra stlačte tlačidlo INTRO/ENDE. Potom hra pokračuje v pôvodnom štýle. Opakovane stlačte INTRO/ENDING na prehrávanie záveru a ukončenie. 6. Nastavenie rýchlosti Rýchlosť štýlu, metronómu a dema nastavíte stlačením TEMPO +/. Rozsah nastavenia predstavuje Po zapnutí je východisková hodnota nastavená na Nastavenie sprievodnej hlasitosti Prednastavená hodnota hlasitosti je 16. Stlačením ACCOMPANIMENT +/ zmeníte hlasitosť, pričom jej zmena sa zároveň zobrazuje aj na displeji. Pôvodnú hodnotu nastavíte súčasným stlačením + a -.

Akordy 1. Jeden prst Pri začatí štýlu stlačte tlačidlo SINGLE FINGER. Odteraz sú akordové klávesy 1~19 nastavené tak, že pri stlačení viacerých klávesov znejú viaceré akordy.

6 Akordy 1. Jeden prst Pri začatí štýlu stlačte tlačidlo SINGLE FINGER. Odteraz sú akordové klávesy 1~19 nastavené tak, že pri stlačení viacerých klávesov znejú viaceré akordy. Funkciu vypnete stlačením START/STOP. 2. Viac prstov Pri začatí štýlu stlačte tlačidlo FINGERED. Odteraz sú akordové klávesy 1~19 nastavené tak, že pri stlačení viacerých klávesov znejú viaceré akordy. Funkciu vypnete stlačením START/STOP. 3. Uzavretie akordu Po začatí akordu na jeho ukončenie a pokračovanie štýlu stlačte CHORD CLOSE. Funkcia nahrávanie 1. Na spustenie režimu nahrávania stlačte tlačidlo RECORDING. Zapne sa metronóm so štandardnou rýchlosťou 120. Na začatie nahrávania stlačte ľubovoľný kláves. Môžete uložiť maximálne 180 tónov. Po dosiahnutí danej hodnoty sa zastaví metronóm i ukladanie nôt. Každým stlačením RECORDING sa vyprázdni pamäť a spustí režim nahrávania. 2. Na prehrávanie nahrávky stlačte PLAYBACK. POKYNY NA LIKVIDÁCIU ODPADU Ak sa na produkte nachádza ľavý obrázok (prečiarknutý kontajner na kolieskach), pri likvidácii odpadu platí Európska smernica 2002/96/EG. Tento produkt sa nesmie vyhodiť do domáceho odpadu. Prístroj odovzdajte najbližšej skládke elektronického odpadu. Správnou likvidáciou chránite životné prostredie a zdravie ostatných ľudí. Recykláciou sa šetria aj vyčerpateľné zdroje. PREHLÁSENIE O ZHODE Výrobca: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, Berlin. Tento produkt zodpovedá nasledujúcim smerniciam: 2004/108/EG 2006/95/EG 2011/65/EU (EMV) (LVD) (RoHS)
