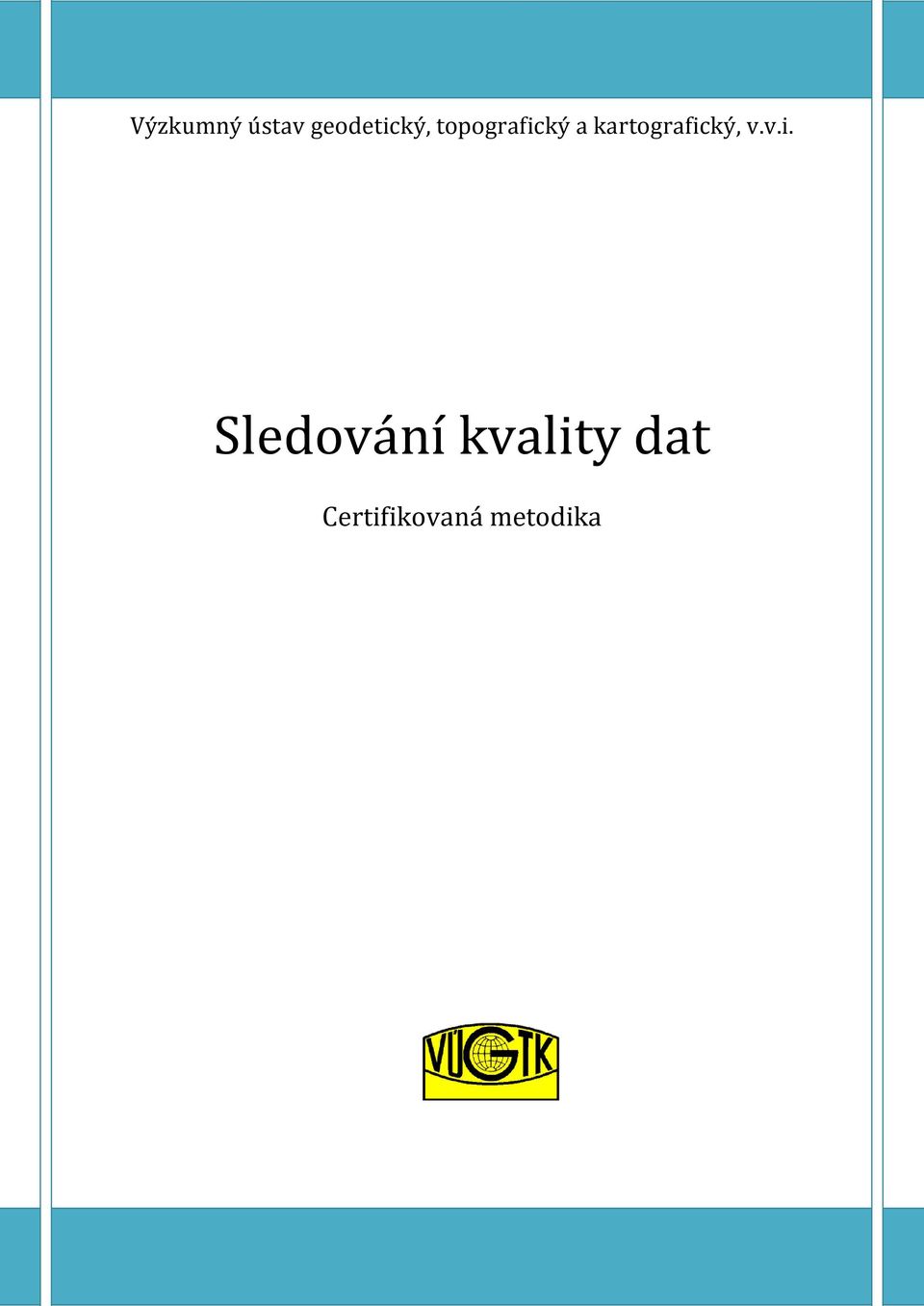

1 Výzkumný ústav geodetický, topografický a kartografický, v.v.i. Sledování kvality dat Certifikovaná metodika 1

2 Sledování kvality dat (Certifikovaná metodika, verze 1.0 z ) Tato certifikovaná metodika vznikla v rámci řešení úkolu RVO 1/2012 Aplikovaný výzkum v katastru nemovitostí a GIS - podúkol č. 4 Kvalita dat v procesech obnovy katastrálního operátu Vydává: Český úřad geodetický a kartografický, Pod sídlištěm 1800/9, Praha 8 Zhotovitel: Výzkumný ústav geodetický, topografický a kartografický, v.v.i., Ústecká 98, Zdiby Kolektiv autorů: Ing. Tomáš Cajthaml VÚGTK Ing. Pavel Doubek ČÚZK Ing. Jaroslav Zemek, CSc. VÚGTK Ing. Bc. Vladimíra Ţufanová, Ph.D. ČÚZK Oponenti: Ing. Bc. Jan Kmínek ČÚZK Ing. Petr Kokeš ČÚZK Certifikace: Certifikační list č.j. ČÚZK.../... ze dne... Zdiby,

3 Obsah OBSAH... 2 SEZNAM TABULEK A OBRÁZKŮ SEZNAM TABULEK SEZNAM OBRÁZKŮ... 5 SEZNAM ZKRATEK ÚVOD CÍL METODIKY NOVOST ZPRACOVÁNÍ PUBLIKOVANÁ LITERATURA POPIS METODIKY PRVKY KVALITY KATEGORIE KONTROL SEZNAM KONTROL ROZSAH KONTROLOVANÝCH DAT ZPŮSOB KONTROLY A ZOBRAZENÍ VÝSLEDKŮ POPIS ZÁKLADNÍCH PROCESŮ PRÁCE S DATY PŘÍPADY UŽITÍ APLIKACE PRO KONTROLU DAT OBNOVA KATASTRÁLNÍHO OPERÁTU GEOMETRICKÉ PLÁNY NEMĚŘICKÉ NÁČRTY ÚDRŽBA KATASTRÁLNÍCH MAP (DB ISKN/MGEO) APLIKACE PRO KONTROLU DAT POPIS APLIKACE POSTUP POUŽITÍ APLIKACE UPLATNĚNÍ CERTIFIKOVANÉ METODIKY LITERATURA PŘÍLOHY PODROBNÝ POPIS KONTROL DAT VÝMĚNNÉHO FORMÁTU Kategorie Struktura dat Kategorie Úplnost dat ve struktuře Kategorie Formální správnost

4 7.1.4 Kategorie Soulad souboru popisných a grafických informací Kategorie Parametry podrobných bodů Kategorie Topologie Kategorie Názvosloví Kategorie Kontext změny ROZDĚLENÍ KONTROL DO KATEGORIÍ VZOR PROTOKOLU O PROVEDENÉ KONTROLE

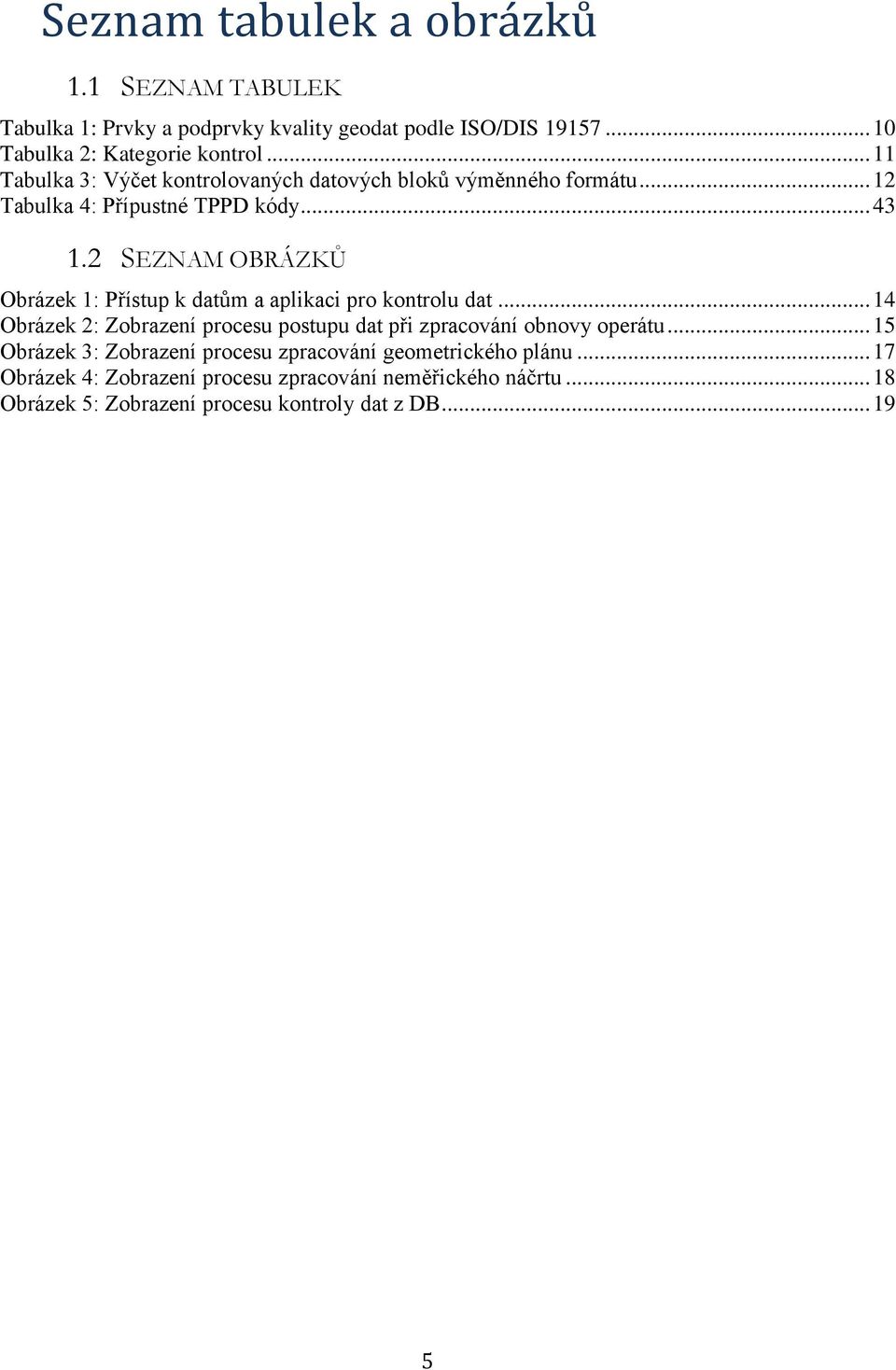

5 Seznam tabulek a obrázků 1.1 SEZNAM TABULEK Tabulka 1: Prvky a podprvky kvality geodat podle ISO/DIS Tabulka 2: Kategorie kontrol Tabulka 3: Výčet kontrolovaných datových bloků výměnného formátu Tabulka 4: Přípustné TPPD kódy SEZNAM OBRÁZKŮ Obrázek 1: Přístup k datům a aplikaci pro kontrolu dat Obrázek 2: Zobrazení procesu postupu dat při zpracování obnovy operátu Obrázek 3: Zobrazení procesu zpracování geometrického plánu Obrázek 4: Zobrazení procesu zpracování neměřického náčrtu Obrázek 5: Zobrazení procesu kontroly dat z DB

6 Seznam zkratek ČÚZK DB GP ISKN MGEO NN VF ISKN Český úřad zeměměřický a katastrální Databáze Geometrický plán Informační systém katastru nemovitostí Databáze aplikace MicroGEOS Neměřický náčrt Výměnný formát Informačního systému katastru nemovitostí 6

7 1 Úvod 1.1 CÍL METODIKY Účelem metodiky Sledování kvality dat je poskytnout producentům a uţivatelům geoprostorových dat nástroj pro standardizované zjištění a vyhodnocení kvality dat vstupujících do procesu tvorby a údrţby digitálních map. Metodika je určena zejména pro uţivatele zabývající se tvorbou a údrţbou digitálních katastrálních map, katastrálních map digitalizovaných, zpracováním komplexních pozemkových úprav, geometrických plánů a neměřických náčrtů. Těmto uţivatelům pomůţe nejenom z pohledu určení kvality kontrolovaných dat, ale i z pohledu lokalizace problémových míst v těchto datech, a pomůţe při hledání způsobů oprav nalezených chyb, a to díky aplikačnímu programovému vybavení, jehoţ vývoj je podmínkou vyuţívání metodiky. Sledováním kvality dat podle této metodiky je chápáno hodnocení kvality konkrétních geografických dat z určité oblasti vztaţených k jednomu konkrétnímu časovému okamţiku, se záměrem dlouhodobého udrţení jejich kvality. V metodice je vyuţito existence jednotné struktury výměnného formátu katastru nemovitostí (VF ISKN), která je popsána v dokumentu [3], a která je určena i pro uloţení digitálních geografických dat. Do výměnného formátu je moţné exportovat jak data z databáze MGEO, která je vyuţívána při obnově katastrálního operátu, a to jak mapováním, převodem nebo přepracováním, tak data z Informačního systému katastru nemovitostí (ISKN), ve kterém je prováděná údrţba katastrálních map v digitální podobě. VF ISKN je zároveň vyuţíván pro předávání dat pro vyhotovování geometrických plánů nebo neměřických náčrtů a pro následný import dat geometrických plánů a dat komplexní pozemkové úpravy do ISKN. Předmětem hodnocení kvality dat jsou digitální prvky katastrální mapy vytvořené v souladu s vyhláškou č. 26/2007 Sb. [4] a s Návodem pro obnovu katastrálního operátu a převod [2], a které jsou uloţené ve struktuře VF ISKN. Metodika je postavena na popisu obecných metodických přístupů a postupů zpracování obnovy katastrálního operátu, geometrických plánů, neměřických náčrtů a údrţby digitálních map. Metodika respektuje normy ČSN ISO pro kvalitu geografické informace; míry kvality vychází z návrhu ISO/DIS 19157, vedle toho je vyhodnocení sestaveno i tak, aby respektovalo poţadavky zavedené v resortu ČÚZK. Prvky kvality dat jsou komponentami popisujícími konkrétní aspekty 7

8 kvality sady dat v souladu s normou ISO/DIS a s poţadavky dle platných právních předpisů pro oblast katastrální mapy. 1.2 NOVOST ZPRACOVÁNÍ Problematika sledování kvality dat doposud nebyla uceleně řešena. Při vytváření a zpracování dat se v resortu ČÚZK vychází z aktuální právní úpravy, která definuje poţadavky na kritéria přesnosti podrobných bodů polohového pole a podrobných bodů polohopisu katastrální mapy. Samostatná metodika kontrol a vyhodnocení kvality dat není v resortu ČÚZK dosud definovaná. 1.3 PUBLIKOVANÁ LITERATURA V souvislosti se zpracováním metodiky pro sledování kvality geografických dat katastrální mapy zatím nebyla publikovaná ţádná literatura. Existují ovšem odborné články a diplomové a disertační práce, které se zabývají postupy vzniku digitální katastrální mapy nebo posuzují kvalitu digitálních katastrálních map srovnáním se skutečným měřením nebo porovnáním vůči ortofotu, nejčastěji v rozsahu jednoho katastrálního území. 8

9 2 Popis metodiky Obsahem kapitoly je definování základního aparátu pro stanovení kontrol, rozvrţení kontrol do logicky souvisejících skupin prvků kvality dle ISO/DIS v kapitole 2.1, rozvrţení kontrol do logicky souvisejících skupin podle kategorií v kapitole 2.2, a stanovení způsobu provádění kontrol. 2.1 PRVKY KVALITY Prvky kvality dle ISO/DIS poskytují informace, které jsou svou povahou kvantitativní nebo nekvantitativní. Kaţdé skupině prvků odpovídají metody posuzování kvality, a jsou stanovené přípustné meze kvality. Při hodnocení kvality geodat by měly být pouţity všechny relevantní prvky kvality dat, pro něţ musí být popsána mez kvality. a) Prvky kvality poskytující kvantitativní informace o kvalitě jsou členěny do skupin. Jednotlivé prvky kvality musí být pro hodnocení kvality popsány všemi pouţitelnými podprvky kvality. b) Prvky kvality poskytující nekvantitativní informace o kvalitě, tzv. prvky obecného přehledu o kvalitě geodat jsou informacemi o účelu, pouţití a původu a jsou dokumentovány společně s metadaty. Při hodnocení kvality dat ISKN, MGEO, GP a NN budou vyuţity prvky a podprvky kvality dat uvedené v tabulce Tabulka 1: Prvky a podprvky kvality geodat podle ISO/DIS Prvek kvality dat Popis Podprvek kvality dat 1 Úplnost Přítomnost nebo nepřítomnost objektů, jejich atributů a vztahů 1.1 Přidání V sadě dat jsou přebývající data 1.2 Vynechání V sadě dat chybí poţadovaná data 2 Logická bezespornost Stupeň dodrţení logických pravidel struktury dat, přiřazení atributů a vztahů. Pokud jsou tato logická pravidla popsána v jiném dokumentu, pak musí mít hodnocení kvality dat na tento dokument učiněn odkaz 2.1 Konceptuální bezespornost Dodrţení pravidel konceptuálního schématu 2.2 Oborová bezespornost Dodrţení příslušnosti hodnot do definičního oboru hodnot 2.3 Formátová bezespornost Stupeň, do kterého jsou data uchovávána v souladu s fyzickou strukturou sady dat 2.4 Topologická bezespornost Správnost explicitně zakódovaných topologických znaků sady dat 9

10 Prvek kvality dat Popis Podprvek kvality dat 3 Polohová přesnost Přesnost polohy objektů vzhledem k Zemi. 3.1 Absolutní (vnější) přesnost Přimknutost vykazovaných hodnot souřadnic k hodnotám, které jsou pokládány za pravdivé nebo jsou pravdivé 3.2 Relativní (vnitřní) přesnost Přimknutost relativních poloh objektů v sadě dat k jejich příslušným relativním hodnotám, které jsou pokládány za pravdivé nebo jsou pravdivé 3.3 Polohová přesnost mříţových dat Přimknutost polohových hodnot mříţových dat k hodnotám, které jsou pokládány za pravdivé nebo jsou pravdivé 4 Tematická přesnost Přesnost kvantitativních atributů a správnost nekvantitativních atributů a klasifikací objektů a jejich vztahů 4.1 Správnost klasifikace Porovnání tříd přiřazených k objektům nebo jejich atributům s realitou (se stavem v terénu nebo s referenční sadou dat) 4.2 Správnost nekvantitativních atributů Míra správnosti nebo nesprávnosti nekvantitativních atributů 4.3 Přesnost kvantitativních atributů Přimknutost hodnot kvantitativních atributů k hodnotám, které jsou akceptovány jako, nebo jsou známé jako pravdivé. 5 Časová kvalita Kvalita časových atributů a časových vztahů objektů 5.1 Přesnost měření času Přimknutost vykazovaných hodnot měření času k hodnotám, které jsou akceptovány jako, nebo jsou známy jako pravdivé 5.2 Časová bezespornost Správnost posloupnosti událostí 5.3 Časová platnost Platnost dat vzhledem k formátu a kalendáři určeným pro datovou sadu 6 Pouţitelnost Stupeň dodrţení specifické sady poţadavků na kvalitu pro konkrétní aplikaci Tabulka 1: Prvky a podprvky kvality geodat podle ISO/DIS KATEGORIE KONTROL Základem pro definování kategorií kontrol je skladba výměnného formátu. Z pohledu struktury a obsahu výměnného formátu ISKN lze poţadavky na kvalitu dat rozdělit do logicky souvisejících kategorií. Kaţdá kategorie obsahuje kontroly, které jsou svou povahou kvantitativní nebo kvalitativní, přičemţ kaţdé kontrole odpovídá přesný postup posuzování kvality. Definované kategorie jsou obsahem tabulky Tabulka 2: Kategorie kontrol. Kategorie Popis 1 Struktura dat Obsahuje kontroly uvedení správného datového typu 2 Úplnost dat ve struktuře Obsahuje kontroly úplnosti dat 3 Formální správnost Obsahuje kontroly správnosti vyplnění povinných údajů a vazeb mezi nimi 4 Soulad souboru popisných a grafických informací Obsahuje kontroly souladu popisných a geodetických informací 5 Parametry podrobných bodů Obsahuje kontroly údajů o podrobných bodech 6 Topologie Obsahuje kontroly správnosti topologie parcel a další kresby 10

11 Kategorie Popis 7 Názvosloví Obsahuje kontroly správnosti vedení názvosloví 8 Kontext změny Obsahuje kontroly zápisu nových, aktualizovaných a rušených prvků Tabulka 2: Kategorie kontrol 2.3 SEZNAM KONTROL Úplný seznam prováděných kontrol je uveden v příloze 7.1, a to včetně detailních informací o dané kontrole. U kaţdé kontroly je uvedeno označení kontroly, název kontroly, popis kontroly, hlášení pro uţivatele, typ chyby, míra shody, povinnost kontroly: Označení kontroly číselný identifikátor kontroly ve formátu A.B, kde A je číslo kategorie a B je pořadové číslo kontroly v rámci kategorie. kontroly stručný název kontroly. Popis kontroly podrobný popis kontroly. Hlášení pro uţivatele vysvětlující popis chyby včetně návodu, jak chybu nalézt a opravit, hlášení je součástí chybového protokolu z kontroly. označení závaţnosti chyby fatální/kritická/varování, kde fatální chyba je chyba neumoţňující zpracování souboru, kritická chyba je chyba dat neslučitelná s následným pouţitím dat a varování je informace o moţné potenciální chybě v datech, která ale nebrání pouţití dat. kritérium míry dodrţení sledovaného parametru. Povinnost kontroly označení povinnosti provedení kontroly při předpokladu následného pouţití dat v MGEO, ISKN, GP, NN, kde MGEO/ISKN vyjadřuje proces kontroly dat v DB MGEO/ISKN, GP znamená vyuţití dat při zpracování geometrického plánu a NN znamená vyuţití dat při zpracování neměřického náčrtu. Z pohledu hodnocení kvality dat je důleţité správně nastavit míru shody. Kritéria jsou uvedena tak, ţe výsledná hodnota kvality dat je stanovena v procentech, a to zpravidla jako podíl počtu správných prvků daného typu a počtu všech prvků daného typu, nebo počtem chyb. Zařazení kontrol do kategorií nebo pod prvky kvality dat je uvedeno v příloze

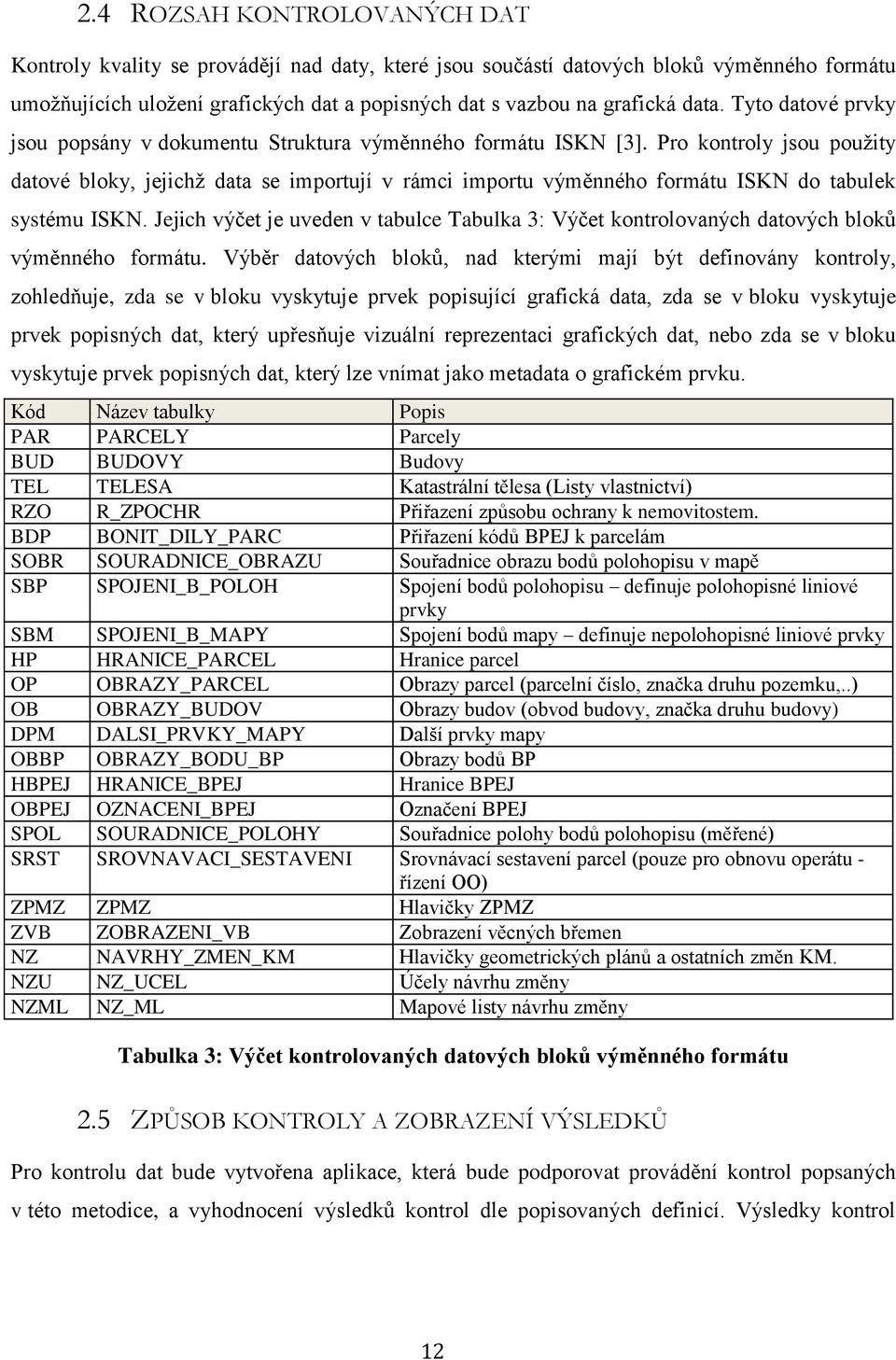

12 2.4 ROZSAH KONTROLOVANÝCH DAT Kontroly kvality se provádějí nad daty, které jsou součástí datových bloků výměnného formátu umoţňujících uloţení grafických dat a popisných dat s vazbou na grafická data. Tyto datové prvky jsou popsány v dokumentu Struktura výměnného formátu ISKN [3]. Pro kontroly jsou pouţity datové bloky, jejichţ data se importují v rámci importu výměnného formátu ISKN do tabulek systému ISKN. Jejich výčet je uveden v tabulce Tabulka 3: Výčet kontrolovaných datových bloků výměnného formátu. Výběr datových bloků, nad kterými mají být definovány kontroly, zohledňuje, zda se v bloku vyskytuje prvek popisující grafická data, zda se v bloku vyskytuje prvek popisných dat, který upřesňuje vizuální reprezentaci grafických dat, nebo zda se v bloku vyskytuje prvek popisných dat, který lze vnímat jako metadata o grafickém prvku. Kód tabulky Popis PAR PARCELY Parcely BUD BUDOVY Budovy TEL TELESA Katastrální tělesa (Listy vlastnictví) RZO R_ZPOCHR Přiřazení způsobu ochrany k nemovitostem. BDP BONIT_DILY_PARC Přiřazení kódů BPEJ k parcelám SOBR SOURADNICE_OBRAZU Souřadnice obrazu bodů polohopisu v mapě SBP SPOJENI_B_POLOH Spojení bodů polohopisu definuje polohopisné liniové prvky SBM SPOJENI_B_MAPY Spojení bodů mapy definuje nepolohopisné liniové prvky HP HRANICE_PARCEL Hranice parcel OP OBRAZY_PARCEL Obrazy parcel (parcelní číslo, značka druhu pozemku,..) OB OBRAZY_BUDOV Obrazy budov (obvod budovy, značka druhu budovy) DPM DALSI_PRVKY_MAPY Další prvky mapy OBBP OBRAZY_BODU_BP Obrazy bodů BP HBPEJ HRANICE_BPEJ Hranice BPEJ OBPEJ OZNACENI_BPEJ Označení BPEJ SPOL SOURADNICE_POLOHY Souřadnice polohy bodů polohopisu (měřené) SRST SROVNAVACI_SESTAVENI Srovnávací sestavení parcel (pouze pro obnovu operátu - řízení OO) ZPMZ ZPMZ Hlavičky ZPMZ ZVB ZOBRAZENI_VB Zobrazení věcných břemen NZ NAVRHY_ZMEN_KM Hlavičky geometrických plánů a ostatních změn KM. NZU NZ_UCEL Účely návrhu změny NZML NZ_ML Mapové listy návrhu změny Tabulka 3: Výčet kontrolovaných datových bloků výměnného formátu 2.5 ZPŮSOB KONTROLY A ZOBRAZENÍ VÝSLEDKŮ Pro kontrolu dat bude vytvořena aplikace, která bude podporovat provádění kontrol popsaných v této metodice, a vyhodnocení výsledků kontrol dle popisovaných definicí. Výsledky kontrol 12

13 budou dostupné ve formě protokolu o provedené kontrole. Aplikace bude provozovaná jako www stránka. Kontroly dat budou provedeny v rozsahu podle výběru uţivatele. Pro uţivatele budou připraveny typové volby, které budou zohledňovat účel pouţití dat. Pouţití dat zahrnuje procesy zpracování obnovy operátu, vyhotovení geometrického plánu, vyhotovení neměřického náčrtu nebo provedení kontroly dat uloţených v databázi. Ke kaţdému z uvedených procesů je přiřazena jiná skupina dílčích kontrol. Aplikace vyhodnocuje všechny dílčí kontroly v rámci jednoho spuštění s výjimkou kontrol kategorie struktury dat. Chyby jednotlivých kontrol mohou být označeny jako fatální, kritické nebo varování. Zjištění chyby v rámci kontroly struktury dat znamená fatální chybu a následné ukončení kontroly. Pro kaţdý zpracovávaný proces (obnova katastrálního operátu, geometrické plány a neměřické náčrty, data v DB) mohou být výsledky dílčích kontrol vyhodnoceny odlišně, například kontrola volných konců hranic parcel je z pohledu kontroly dat v DB ISKN kritickou chybou, zatímco v datech geometrického plánu je moţné takovou hranici tolerovat. Protokol o provedené kontrole bude obsahovat základní identifikaci posuzovaného souboru dat, zvolené parametry prováděné kontroly, datum a čas provedení kontroly a výsledky kontrol. V případě nalezení fatální chyby, kritické chyby nebo varování je uvedena identifikace chybného prvku a návod, jak zjištěný nedostatek odstranit. Protokoly se budou uchovávat po předem definovanou dobu. Vzor protokolu o provedené kontrole je uveden v příloze 7.3. Odstranění nedostatků se provádí v libovolném programovém vybavení k tomu určeném. Po odstranění nedostatků se provede opakovaná kontrola v aplikaci pro kontrolu dat. 13

14 3 Popis základních procesů práce s daty Geografická data jsou vyuţívána při tvorbě a údrţbě map katastrální mapy takovými procesy, které lze popsat standardizovanými postupy. Základními procesy jsou obnova katastrálního operátu, zpracování geometrických plánů, zpracování neměřických náčrtů a obecná údrţba katastrálních map v digitální podobě. Pro kaţdý proces lze definovat standardizované kroky, které zahrnují převzetí zdrojových dat, zpracování dat a předání zpracovaných dat. V rámci uvedených procesů existují vţdy minimálně dva okamţiky, kdy by data měla být podrobena kontrole kvality dat, a to na počátku při převzetí zdrojových dat a na závěr při předávání zpracovaných dat. Kontroly dat mohou být prováděny správcem dat nebo uţivatelem dat (zákazník). 3.1 PŘÍPADY UŽITÍ APLIKACE PRO KONTROLU DAT V diagramu na obrázku (Obrázek 1) jsou znázorněny případy uţití aplikace pro kontrolu dat a přístupy k datům v jednotlivých databázích. Správcem dat je určený zaměstnanec katastrálního úřadu resp. Českého úřadu zeměměřického a katastrálního (ČÚZK), který je oprávněn provádět importy a exporty z interních databází, a který můţe mít zároveň i přístup do aplikace pro kontrolu dat. Správcem aplikace pro kontrolu dat se rozumí osoba, která spravuje a udrţuje chod této aplikace. Zákazníkem je pak uţivatel pouţívající aplikaci pro kontrolu dat. Obrázek 1: Přístup k datům a aplikaci pro kontrolu dat 14

15 3.2 OBNOVA KATASTRÁLNÍHO OPERÁTU Proces zpracování obnovy katastrálního operátu lze popsat následujícími kroky: Vytvoření zdrojových dat ve výměnném formátu pracovníkem katastrálního úřadu (správce dat) z DB ISKN, import dat do DB MGEO, zpracování obnovy operátu v DB MGEO, import dat obnovy operátu do DB ISKN. Před zahájením obnovy katastrálního operátu nemá zásadní význam kontrola prostorových dat, protoţe v tento okamţik zpravidla existuje pouze minimální mnoţství těchto dat a také není zajištěna topologická čistota dat, ale je moţné provést nad daty logické kontroly. Při dokončení obnovy katastrálního operátu, a to jak přepracováním, mapováním, převodem, nebo na základě výsledku pozemkových úprav, je naopak vyţadované ověření kvality dat provést v maximálním moţném rozsahu. Obrázek 2: Zobrazení procesu postupu dat při zpracování obnovy operátu 15

16 Postup zpracování obnovy katastrálního operátu včetně provedení kontrol bude následující (Obrázek 2): 1. Vytvoření zdrojových dat ve výměnném formátu správcem dat z DB ISKN, 2. provedení kontroly kvality předávaných dat z ISKN, 3. import dat do DB MGEO, 4. zpracování obnovy operátu v DB MGEO, 5. provedení kontroly kvality přebíraných dat do ISKN, 6. import dat obnovy operátu do DB ISKN. Přehled povinných kontrol pro obnovu operátu je uveden v příloze GEOMETRICKÉ PLÁNY Proces zpracování geometrického plánu lze popsat následujícími kroky: Zaslání poţadavku zhotovitele geometrického plánu (zákazník) na zdrojová data ze zájmového území, vytvoření dat ve výměnném formátu pracovníkem katastrálního úřadu (správce dat) z DB ISKN nebo DB MGEO, převzetí dat zákazníkem, zpracování geometrického plánu zákazníkem, předání dat geometrického plánu ve výměnném formátu na katastrální úřad, import dat geometrického plánu do DB ISKN nebo MGEO. Kontrola dat předávaných geometrických plánů, jako i moţnost kontroly těchto dat uţ přímo samotnými zpracovateli geometrických plánů je z pohledu přínosu resortu ČÚZK chápána jako zásadní. Na rozdíl od dat uloţených v databázi MGEO, respektive z databázi ISKN, obsahují data geometrických plánů nejenom platné (vznikající) prvky, ale mohou obsahovat i rušené prvky. Při zpracování geometrických plánů musí být kladen důraz na kvalitu poskytovaných dat z DB ISKN, protoţe jsou zpravidla předávána externím zpracovatelům, i na kvalitu předávaných dat od externího zpracovatele. Kontrolu kvality dat je vhodné provádět jak při poskytování podkladů, tak i při předávání výsledků měření a zpracování. Vzhledem k tomu, ţe předávaná i přebíraná data obsahují vţdy jen určitý výřez katastrální mapy, není moţné provádět veškeré kontroly dat. 16

17 Obrázek 3: Zobrazení procesu zpracování geometrického plánu Postup zpracování geometrického plánu včetně provedení kontrol bude následující (Obrázek 3): 1. Zaslání poţadavku zákazníka na zdrojová data ze zájmového území, 2. vytvoření dat ve výměnném formátu správcem dat z DB ISKN nebo MGEO, 3. provedení kontroly kvality poskytovaných dat, 4. převzetí dat zhotovitelem, 5. zpracování geometrického plánu zhotovitelem, 6. provedení kontroly kvality upravených dat geometrického plánu, 7. předání dat geometrického plánu ve výměnném formátu na katastrální úřad, 8. import dat geometrického plánu do DB ISKN nebo MGEO. Přehled povinných kontrol pro geometrický plán je uveden v příloze NEMĚŘICKÉ NÁČRTY Údrţbu a vedení digitálních map lze provést buď přímou editací grafických dat v ISKN, nebo prostřednictvím externích aplikací vyhotovením neměřického náčrtu. Pokud se neprovádí přímá editace (viz kapitola 3.5), lze proces údrţby a vedení popsat následujícími kroky: Vytvoření zdrojových dat ve výměnném formátu pracovníkem katastrálního úřadu (správce dat) z DB ISKN, 17

18 import zdrojových dat do DB MGEO, zpracování neměřického náčrtu, import dat neměřického náčrtu do DB ISKN. V popisovaném procesu je kladen důraz na kvalitu poskytovaných dat i na kvalitu předávaných dat. Kontrolu kvality dat je vhodné provádět jak při předávání, tak při přebírání dat do ISKN. Vzhledem k tomu, ţe data obsahují opět vţdy jen určitý výřez katastrální mapy, není moţné provádět veškeré kontroly dat. Obrázek 4: Zobrazení procesu zpracování neměřického náčrtu Postup zpracování neměřického náčrtu včetně provedení kontrol bude následující (Obrázek 4): 1. Vytvoření zdrojových dat ve výměnném formátu správcem dat z DB ISKN, 2. provedení kontroly kvality zdrojových dat, 3. import zdrojových dat do DB MGEO, 4. zpracování neměřického náčrtu, 5. provedení kontroly kvality upravených dat neměřického náčrtu, 6. import dat neměřického náčrtu do DB ISKN. Přehled povinných kontrol pro neměřické náčrty je uveden v příloze

19 3.5 ÚDRŽBA KATASTRÁLNÍCH MAP (DB ISKN/MGEO) Samostatným procesem je provádění jednorázové resp. opakované kontroly platných dat uloţených v DB ISKN nebo DB MGEO za účelem zhodnocení kvality dat nebo průběţného sledování kvality dat. Hodnocení kvality dat je jednorázový úkon, důraz je kladen na zjištění aktuálního stavu/kvality evidovaných dat. Kontrole lze podrobit buď úplný rozsahu dat, nebo jejich výřez. Přehled povinných kontrol pro data z databáze MGEO nebo ISKN je uveden v příloze 7.1. Obrázek 5: Zobrazení procesu kontroly dat z DB Postup kontroly lze popsat následujícími kroky (Obrázek 5): 1. Definování rozsahu kontrolovaných dat pracovníkem katastrálního úřadu (správce dat), 2. vytvoření dat ve výměnném formátu z DB ISKN nebo MGEO, 3. provedení kontroly kvality dat. 19

20 4 Aplikace pro kontrolu dat 4.1 POPIS APLIKACE Aplikace bude provozovaná jako www stránka přístupná registrovanému uţivateli. V případě přístupu z domény katastr bude stránka volně přístupná. Registrace a vyuţití bude zdarma. Přijetím metodiky pro sledování kvality dat bude pouţití aplikace pro provedení kontroly dat dobrovolné, ale doporučované při předávání upravených dat před importem do DB ISKN. Současně s předáním dat se bude předávat i protokol deklarující výsledky kontroly, který bude akceptovatelný pouze omezenou dobu od provedení kontroly. Stanovení povinnosti vyuţití aplikace, předávání protokolu o provedené kontrole, určení délky platnosti protokolu a doby uchování protokolu v aplikaci je v pravomoci ČÚZK. 4.2 POSTUP POUŽITÍ APLIKACE Kontrola kvality dat VF ISKN v prostředí aplikace pro kontrolu dat proběhne ve čtyřech krocích: nahrání dat, výběr kontrol, spuštění kontroly a staţení protokolu. 1. Nahrání dat Vstupním formátem jsou data ve formátu VFK. Data mohou být uloţena na disku PC nebo na přenosném médiu, odkud se nahrají do aplikace. 2. Výběr kontrol (kategorie kontrol) Výběr kontrol, které mají být provedeny, se zvolí označením účelu pouţití dat. Seznam kontrol bude uveden ve formě víceúrovňového rozbalovacího menu. Na výběr budou v první úrovni připraveny volby pro typ úlohy obnova operátu, geometrický plán, neměřický náčrt a data v DB, druhá úroveň bude zobrazovat kategorie kontrol. Výběr se provede zaškrtnutím. 3. Spuštění kontroly Spuštění kontroly uţivatel provede ve třetím kroku zpracování. Kontroly budou provedeny v rozsahu podle výběru uţivatele a s hodnocením závaţnosti zjištěných chyb podle zvolené úlohy. Provedení kontroly je indikováno oznámením. 20

21 4. Staţení protokolu Výsledkem kaţdé kontroly je protokol se seznamem provedených a neprovedených kontrol a jejich vyhodnocení. Protokol se generuje do PDF formátu, který umoţňuje jeho uloţení. Vzor protokolu o provedené kontrole je uveden v příloze 7.3. Protokoly se budou uchovávat po závazně stanovenou dobu. Spuštění kontroly určitého souboru je moţné provádět opakovaně. V případě, kdy kontroly odhalí nedostatky v datech, se předpokládá provedení prošetření a opravy dat, a vyhotovení nového souboru, který bude opět podroben kontrole. Vodítkem k prošetření nedostatků jsou výsledky jednotlivých kontrol a k nim uvedené hlášení pro uţivatele. 21

22 5 Uplatnění certifikované metodiky Pouţití metodiky je aplikovatelné zejména u uţivatelů, kteří zpracovávají obnovu katastrálního operátu, provádějí údrţbu digitálních map, vyhotovují geometrické plány a neměřické náčrty. Metodika popisuje jednotlivé procesy při přebírání a předávání digitálních dat a popisuje nutné a doporučené kontroly dat. Díky řešení doplněnému o nezávislou aplikaci je moţné identifikovat chyby v kontrolovaných datech, získat informace o kvalitě těchto dat a standardizovanou formou o jejich kvalitě informovat. Díky detailnímu popisu jednotlivých kontrol můţe metodika najít uplatnění i u tvůrců programového vybavení pro zpracovávání grafických digitálních map. 22

23 6 Literatura [1] ISO/DIS Geographic information: Data quality. Norsko: ISO/TC 211 Secretariat, Dostupné z: [2] Návod pro obnovu katastrálního operátu a převod, č.j. ČÚZK 6530/ , ve znění dodatku č.1 a 2, Český úřad zeměměřický a katastrální, Praha 2009 [3] Struktura výměnného formátu informačního systému katastru nemovitostí České republiky č.j. 5598/ , ve znění dodatku č. 13 č. j. ČÚZK 10030/ ze dne [4] Vyhláška č. 26/2007 Sb., kterou se provádí zákon č. 265/1992 Sb., o zápisech vlastnických a jiných věcných práv k nemovitostem, ve znění pozdějších předpisů, a zákon č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění pozdějších předpisů (katastrální vyhláška), ve znění vyhlášky č. 164/2009 Sb. 23

24 7 Přílohy 7.1 PODROBNÝ POPIS KONTROL DAT VÝMĚNNÉHO FORMÁTU KATEGORIE STRUKTURA DAT Označení kontroly 1.1 Kontrola domény D-ANO NE Popis kontroly Prvky domény D-ANO NE (IDENT_BUD, MERICKY_NACRT, POPIS_BUDOVY, PORIZENI_DAT_NZ, ROZMISTENI_JEDNOTEK, VYPOCET_PROTOKOL_VYMER, ZAPISNIK_PODROB_MERENI) musí být typu VARCHAR(1) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(1) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.2 Kontrola domény D-BĚH ID Popis kontroly Prvky domény D-BĚH ID (BEH_ID) musí být typu NUMBER(30.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(30.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.3 Kontrola domény D-BPEJ KÓD Popis kontroly Prvky domény D- BPEJ KÓD (BPEJ_KOD, BPEJ_KOD_HRANICE_1, BPEJ_KOD_HRANICE_2) musí být typu VARCHAR(2) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(5) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.4 Kontrola domény D- CENA NEMOVITOSTI Popis kontroly Prvky domény D- CENA NEMOVITOSTI (CENA_NEMOVITOSTI) musí být typu NUMBER(14.2) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(14.2) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

25 Označení kontroly 1.5 Kontrola domény D-ČÁST OBCE KÓD Popis kontroly Prvky domény D-ČÁST OBCE KÓD (CAOBCE_KOD) musí být typu NUMBER(6.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(6.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.6 Kontrola domény D-ČÍSLO DÍLU PARCELY Popis kontroly Prvky domény D-ČÍSLO DÍLU PARCELY (DIL_PARCELY) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.7 Kontrola domény D-ČÍSLO POPISNÉ NEBO EVIDENČNÍ Popis kontroly Prvky domény D-ČÍSLO POPISNÉ NEBO EVIDENČNÍ (CISLO_DOMOVNI) musí být typu NUMBER(4.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(4.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.8 Kontrola domény D-ČÍSLO VLASTNICTVÍ Popis kontroly Prvky domény D-ČÍSLO VLASTNICTVÍ (CISLO_TEL) musí být typu NUMBER(6.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(6.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.9 Kontrola domény D-ČÍSLO ZPMZ Popis kontroly Prvky domény D-ČÍSLO ZPMZ (CISLO_ZPMZ, ZPMZ_CISLO_ZPMZ) musí být typu NUMBER(5.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(5.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

26 Označení kontroly 1.10 Kontrola domény D-DNEŠNÍ DATUM Popis kontroly Prvky domény D-DNEŠNÍ DATUM (CREATE_DATE, DATUM_VZNIKU, DATUM_ZANIKU, UPDATE_DATE) musí být typu DATE Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu DATE Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.11 Kontrola domény D-DPM TYPE Popis kontroly Prvky domény D-DPM TYPE (DPM_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.12 Kontrola domény D-DRUH ČÍSLOVÁNÍ PARCEL Popis kontroly Prvky domény D-DRUH ČÍSLOVÁNÍ PARCEL (DRUH_CISLOVANI_PAR) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.13 Kontrola domény D-DRUH POZEMKU KÓD Popis kontroly Prvky domény D-DRUH POZEMKU KÓD (DRUHPOZ_KOD) musí být typu NUMBER(2.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(2.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.14 Kontrola domény D-GEOMETRIE BOD Popis kontroly Prvky domény D-GEOMETRIE BOD (DEFINICNI_BOD_PAR) musí být typu VARCHAR(100) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(100) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

27 Označení kontroly 1.15 Kontrola domény D-ID Popis kontroly Prvky domény D-ID (BP_ID, BUD_ID, DPM_ID, HBPEJ_ID, HJPV_ID, HP_ID, ID, JED_ID, MAPLIS_KOD, ML_ID, NZ_ID, OB_ID, OP_ID, PAR_ID, PAR_ID_1, PAR_ID_2, PBPP_ID, PKN_ID, PPZ_ID, PROJEKT_ID, PZBPP_ID, RIZENI_ID_VZNIKU, RIZENI_ID, RIZENI_ID_ZANIKU, TEL_ID, VERZE, ZBPP_ID, ZVB_ID) musí být typu NUMBER(30.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(30.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.16 Kontrola domény D-KATASTRÁLNÍ ÚZEMÍ KÓD Popis kontroly Prvky domény D-KATASTRÁLNÍ ÚZEMÍ KÓD (KATUZE_KOD_PUV, KATUZE_KOD, ZPMZ_KATUZE_KOD) musí být typu NUMBER(6.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(6.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.17 Kontrola domény D-KMENOVÉ ČÍSLO PARCELY Popis kontroly Prvky domény D-KMENOVÉ ČÍSLO PARCELY (KMENOVE_CISLO_PAR) musí být typu NUMBER(5.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(5.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.18 Kontrola domény D-KVALITA URČENÍ VÝMĚRY Popis kontroly Prvky domény D-KVALITA URČENÍ VÝMĚRY (ZPURVY_KOD) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.19 Kontrola domény D-NÁZEV DLOUHÝ Popis kontroly Prvky domény D-NÁZEV DLOUHÝ (CISLO_PLANU, VYHOTOVIL) musí být typu VARCHAR(60) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(60) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

28 Označení kontroly 1.20 Kontrola domény D-NZ TYPE Popis kontroly Prvky domény D-NZ TYPE (NZ_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.21 Kontrola domény D-OBBP TYPE Popis kontroly Prvky domény D-OBBP TYPE (OBBP_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.22 Kontrola domény D- OPAR_TYPE Popis kontroly Prvky domény D- OPAR_TYPE (OPAR_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.23 Kontrola domény D- PAR_TYPE Popis kontroly Prvky domény D- PAR_TYPE (PAR_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.24 Kontrola domény D- OBRBUD_TYPE Popis kontroly Prvky domény D- OBRBUD_TYPE (OBRBUD_TYPE) musí být typu VARCHAR(10) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(10) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

29 Označení kontroly 1.25 Kontrola domény D-PARAMETRY LINIE Popis kontroly Prvky domény D- PARAMETRY LINIE (PARAMETRY_SPOJENI) musí být typu VARCHAR(100) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(100) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.26 Kontrola domény D-PODDĚLENÍ ČÍSLA PARCELY Popis kontroly Prvky domény D-PODDĚLENÍ ČÍSLA PARCELY (PODDELENI_CISLA_PAR) musí být typu NUMBER(3.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(3.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.27 Kontrola domény D-PRACOVIŠTĚ RESORTU KÓD Popis kontroly Prvky domény D-PRACOVIŠTĚ RESORTU KÓD (PRARES_KOD_OWN) musí být typu NUMBER(3.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(3.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.28 Kontrola domény D-PŘÍZNAK KONTEXTU Popis kontroly Prvky domény D-PŘÍZNAK KONTEXTU (PRIZNAK_KONTEXTU) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.29 Kontrola domény D-STAV DAT Popis kontroly Prvky domény D-STAV DAT (STAV_DAT) musí být typu NUMBER(2.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(2.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

30 Označení kontroly 1.30 Kontrola domény D-STAV GP Popis kontroly Prvky domény D-STAV GP (STAV_NZ) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.31 Kontrola domény D-STAV ZPMZ Popis kontroly Prvky domény D-STAV ZPMZ (STAV_ZPMZ) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.32 Kontrola domény D-TYP BUDOVY KÓD Popis kontroly Prvky domény D-TYP BUDOVY KÓD (TYPBUD_KOD) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.33 Kontrola domény D- TYP PARCELY Popis kontroly Prvky domény D- TYP PARCELY (TYP PARCELY) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.34 Kontrola domény D-TYP PRVKU PROSTOROVÝCH DAT KÓD Popis kontroly Prvky domény D-TYP PRVKU PROSTOROVÝCH DAT KÓD (TYPPPD_KOD) musí být typu NUMBER(10.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(10.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

31 Označení kontroly 1.35 Kontrola domény D-TYP SOUŘADNÉHO SYSTÉMU Popis kontroly Prvky domény D-TYP SOUŘADNÉHO SYSTÉMU (TYPSOS_KOD) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.36 Kontrola domény D-TYP ÚČELU Popis kontroly Prvky domény D-TYP ÚČELU (U_KOD) musí být typu VARCHAR(3) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.37 Kontrola domény D-USERNAME Popis kontroly Prvky domény D-USERNAME (CREATED_BY, UPDATED_BY) musí být typu VARCHAR(30) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu VARCHAR(30) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.38 Kontrola domény D-VÝMĚRA Popis kontroly Prvky domény D-VÝMĚRA (VYMERA, VYMERA_PARCELY) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.39 Kontrola domény D-ZDROJ PARCELY ZE KÓD Popis kontroly Prvky domény D-ZDROJ PARCELY ZE KÓD (ZDPAZE_KOD) musí být typu NUMBER(1.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(1.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *

32 Označení kontroly 1.40 Kontrola domény D-ZPŮSOB OCHRANY NEMOVITOSTI KÓD Popis kontroly Prvky domény D-ZPŮSOB OCHRANY NEMOVITOSTI KÓD (ZPOCHR_KOD) musí být typu NUMBER(4.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(4.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) *100. Označení kontroly 1.41 Kontrola domény D-ZPŮSOB VYUŢITÍ NEMOVITOSTI KÓD Popis kontroly Prvky domény D-ZPŮSOB VYUŢITÍ NEMOVITOSTI KÓD (ZPVYBU_KOD, ZPVYPA_KOD) musí být typu NUMBER(4.0) Hlášení pro uţivatele Prvek v výpis chybných záznamů ve formátu: bloku název sloupce není typu NUMBER(4.0) Kvalita dat určena v % jako: (0, pro počet chybných prvků >= 1;1) * KATEGORIE ÚPLNOST DAT VE STRUKTUŘE Označení kontroly 2.1 Označení verze VF Popis kontroly VF musí obsahovat právě jeden řádek tvaru: &HVERZE;"číslo verze VF" Číslo verze je dané konstantou (např. 4.2 ) Hlášení pro uţivatele Chybějící nebo chybné označení verze VF (&HVERZE). Doplňte údaj nebo opravte verzi VF. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. Označení kontroly 2.2 Datum a čas vytvoření souboru Popis kontroly VF musí obsahovat právě jeden řádek tvaru: &HVYTVORENO;"Datum" Hlášení pro uţivatele Chybějící nebo chybné označení data vytvoření souboru (&HVYTVORENO). Doplňte nebo upravte označení data. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. 32

33 Označení kontroly 2.3 Původ dat Popis kontroly VF musí obsahovat právě jeden řádek tvaru: &HPUVOD;"libovolný text" Hlášení pro uţivatele Chybějící nebo chybné označení původu dat (&HPUVOD). Doplňte nebo upravte označení původu dat. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. Označení kontroly 2.4 Označení kódové stránky Popis kontroly VF musí obsahovat právě jeden řádek tvaru: &HCODEPAGE;"WE8ISO8859P2" nebo &HCODEPAGE;"EE8MSWIN1250" Hlášení pro uţivatele Chybějící nebo chybné označení kódové stránky (&HCODEPAGE). Doplňte údaj nebo opravte kódovou stránku souboru. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. Označení kontroly 2.5 Seznam skupin datových bloků souboru Popis kontroly VF musí obsahovat právě jeden řádek tvaru: &HSKUPINA; Zkratka skupiny ;[ Zkratka skupiny..] Kontrola provedena proti číselníku datových bloků Hlášení pro uţivatele Chybějící nebo chybné označení skupin datových bloků (&HSKUPINA). Doplňte nebo upravte seznam skupin datových bloků souboru. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. Označení kontroly 2.6 Jméno osoby, která soubor vytvořila Popis kontroly VF musí obsahovat právě jeden řádek tvaru:&hjmeno;"jméno Příjmení" Hlášení pro uţivatele Chybějící nebo chybné označení jména (&HJMENO). Doplňte nebo upravte označení jména. Kvalita dat určena v % jako: (1 (podíl počtu chybějících nebo chybných údajů k poţadovanému počtu))*100. Poţadovaný počet je v tomto případě 1. 33

34 Označení kontroly 2.7 Kontrola povinně vyplněných sloupců u parcel Popis kontroly U parcely musí být povinně vyplněn sloupec stav dat (STAV_DAT), typ parcely (PAR_TYPE), šestimístný kód katastrálního území (KATUZE_KOD), druh číslování parcely (DRUH_CISLOVANI_PAR), kmenové parcelní číslo (KMENOVE_CISLO_PAR), výměra parcely (VYMERA_PARCELY), identifikace budovy (IDENT_BUD). Hlášení pro uţivatele Parcely nemají vyplněné všechny povinné sloupce stav dat (STAV_DAT), typ parcely (PAR_TYPE), šestimístný kód katastrálního území ( KATUZE_KOD), druh číslování parcel (DRUH_CISLOVANI_PAR), kmenové parcelní číslo (KMENOVE_CISLO_PAR), výměra parcely (VYMERA_PARCELY), identifikace budovy (IDENT_BUD): výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: (1 (podíl počtu chybných parcel k celkovému počtu parcel))*100. Označení kontroly 2.8 Kontrola existence identifikační parcely u budovy Popis kontroly Pro kaţdou budovu musí existovat právě jedna parcela, která ji identifikuje. (tj. v tabulce PARCELY je jeden záznam s BUD_ID odkazujícím na danou budovu a IDENT_BUD=ANO). Hlášení pro uţivatele Budova nemá identifikační parcelu: výpis chybných záznamů. Přiřaďte budově právě jednu identifikační parcelu MGEO varování, ISKN varování, GP varování, NN varování Kvalita dat určena v % jako: (1 (podíl počtu chyb k celkovému počtu budov))*100. Označení kontroly 2.9 Kontrola povinně vyplněných sloupců u budov Popis kontroly U budov musí být povinně vyplněn sloupec ID a typ budovy (TYPBUD_KOD). Hlášení pro uţivatele Budovy nemají vyplněné všechny povinné sloupce ID, typ budovy (TYPBUD_KOD): výpis chybných záznamů. Doplňte chybějící údaje. dat určena v % jako: (1 (podíl počtu chybných budov k celkovému počtu budov))*100. Označení kontroly 2.10 Kontrola povinně vyplněných sloupců u bonitních dílů (BDP) Popis kontroly U bonitních dílů parcel musí být povinně vyplněn sloupec ID parcely (PAR_ID), kód bonitní půdně ekologické jednotky (BPEJ_KOD)a výměra (VYMERA). Hlášení pro uţivatele Bonitní díly parcel nemají vyplněné všechny povinné sloupce ID parcely (PAR_ID), kód bonitní půdně ekologické jednotky (BPEJ_KOD) a výměru (VYMERA): výpis chybných záznamů. Doplňte chybějící údaje. MGEO varování, ISKN varování, GP varování, NN varování Kvalita dat určena v % jako: 1 (podíl počtu chybných bonitních dílů k celkovému počtu bonitních dílů). 34

35 Označení kontroly 2.11 Kontrola povinně vyplněných sloupců u listů vlastnictví (TEL) Popis kontroly U listů vlastnictví musí být povinně vyplněn sloupec ID a šestimístný kód katastrálního území (KATUZE_KOD). Hlášení pro uţivatele Listy vlastnictví (TEL) nemají vyplněné všechny povinné sloupce ID, kód katastrálního území (KATUZE_KOD): výpis chybných záznamů. Doplňte chybějící údaje. MGEO varování, ISKN varování, GP varování, NN varování Kvalita dat určena v % jako: (1 (podíl počtu chybných listů vlastnictví k celkovému počtu listu vlastnictví))*100. Označení kontroly 2.12 Kontrola povinně vyplněných sloupců u způsobů ochrany (ZPOCHR) Popis kontroly U způsobu ochrany musí být povinně vyplněn sloupec ID a kód způsobu ochrany (ZPOCHR_KOD). Hlášení pro uţivatele Způsob ochrany nemá vyplněné všechny povinné sloupce ID, kód způsobu ochrany (ZPOCHR_KOD): výpis chybných záznamů. Doplňte chybějící údaje. MGEO varování, ISKN varování, GP varování, NN varování Kvalita dat určena v % jako: (1 (podíl počtu chybných způsobů ochrany k celkovému počtu způsobů ochrany))*100. Označení kontroly 2.13 Kontrola povinně vyplněných sloupců u souřadnic obrazu (SOBR) Popis kontroly U souřadnic obrazu musí být povinně vyplněn sloupec ID, číslo bodu (CISLO_BODU), souřadnice Y (SOURADNICE_Y) a souřadnice X (SOURADNICE_X). Hlášení pro uţivatele Souřadnice obrazu (SOBR) nemají vyplněné všechny povinné sloupce ID, číslo bodu (CISLO_BODU), souřadnice Y (SOURADNICE_Y) a souřadnice X (SOURADNICE_X): výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: (1 (podíl počtu chybných bodů k celkovému počtu bodů v bloku SOBR))*100. Označení kontroly 2.14 Kontrola prázdných sloupců u parcel ZE Popis kontroly Parcely zjednodušené evidence (ZE) musí mít prázdné sloupce druh pozemku (DRUPOZ_KOD), kód způsobu vyuţití parcely (ZPVYPA_KOD), způsob určení výměry (ZPURVY_KOD) a mapový list (MAPLIS_KOD). Hlášení pro uţivatele Parcely zjednodušené evidence (ZE) nesmí mít vyplněny sloupce druh pozemku (DRUPOZ_KOD), kód způsobu vyuţití parcely (ZPVYPA_KOD), způsob určení výměry (ZPURVY_KOD) a mapový list (MAPLIS_KOD): výpis chybných záznamů. Zrušte nadbytečné údaje Kvalita dat určena v % jako: (1 (podíl počtu chybných parcel k celkovému počtu parcel ZE))*

36 Označení kontroly 2.15 Kontrola povinně vyplněných sloupců u spojení bodů polohopisu (SBP) Popis kontroly U spojení bodů polohopisu musí být povinně vyplněn sloupec ID, ID bodu bodového pole (BP_ID), pořadové číslo bodu (PORADOVE_CISLO_BODU), ZVB_ID. Hlášení pro uţivatele Spojení bodů polohopisu (SBP) nemá vyplněné všechny povinné sloupce ID, ID bodu bodového pole (BP_ID), pořadové číslo bodu (PORADOVE_CISLO_BODU), ZVB_ID: výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: (1 (podíl počtu chyb k celkovému počtu spojení bodů polohopisu))*100. Označení kontroly 2.16 Kontrola povinně vyplněných sloupců u spojení bodů mapy (SBM) Popis kontroly U spojení bodů mapy (SBM) musí být povinně vyplněn sloupec pořadové číslo bodu (PORADOVE_CISLO_BODU), souřadnice Y (SOURADNICE_Y), souřadnice X (SOURADNICE_X). Hlášení pro uţivatele Spojení bodů mapy (SBM) nemá vyplněné všechny povinné sloupce pořadové číslo bodu (PORADOVE_CISLO_BODU), souřadnice Y (SOURADNICE_Y), souřadnice X (SOURADNICE_X): výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: ((1 (podíl počtu chyb k celkovému počtu spojení bodů mapy))*100. Označení kontroly 2.17 Kontrola povinně vyplněných sloupců u hranic parcel (HP) Popis kontroly U hranic parcel (HP) musí být povinně vyplněn sloupec ID, kód typu prvku prostorových dat (TYPPPD_KOD), ID parcely (PAR_ID_1). Hlášení pro uţivatele Hranice parcel (HP) nemají vyplněné všechny povinné sloupce ID, kód typu prvku prostorových dat (TYPPPD_KOD), ID parcely (PAR_ID_1): výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: (1 (podíl počtu chyb k celkovému počtu hranic parcel))*100. Označení kontroly 2.18 Kontrola povinně vyplněných sloupců u obrazů parcel (OP) Popis kontroly U obrazů parcel (OP) musí být povinně vyplněn sloupec ID, kód typu prvku prostorových dat (TYPPPD_KOD), ID parcely (PAR_ID), typ obrazu parcely (OPAR_TYPE). Hlášení pro uţivatele Obrazy parcel (OP) nemají vyplněné všechny povinné sloupce ID, kód typu prvku prostorových dat (TYPPPD_KOD), ID parcely (PAR_ID), typ obrazu parcely (OPAR_TYPE): výpis chybných záznamů. Doplňte chybějící údaje. Kvalita dat určena v % jako: (1 (podíl počtu chyb k celkovému počtu obrazů parcel))*
