1 Přenosný pevný disk InSight Uživatelská příručka Česky

2 Úvod InSight je inovativní přenosný pevný disk, který dokáže zobrazovat informace o sobě, i když není připojen k počítači. Jeho jedinečný displej z cholesterických tekutých krystalů (LCD) uchová obraz i bez napájení. Disk InSight můžete brát všude s sebou a vždy budete moci přečíst informace na displeji. Informace o displeji V horním řádku displeje se zobrazuje název svazku na disku, spodní řádek ukazuje volné místo (v gigabytech). Používáte-li operační systém Windows XP nebo Mac OS, informace na displeji se aktualizují při každém připojení a bezpečném odpojení disku (viz část Odpojení přenosného pevného disku níže). Při použití systému Windows Vista se informace na displeji obnoví jen při připojení disku. Chcete-li v systému Windows změnit název svazku, klepněte v okně Tento počítač pravým tlačítkem myši na ikonu disku a vyberte možnost Přejmenovat. Chcete-li změnit název svazku v systému Mac OS, vyberte disk na ploše, klepněte na jeho název a upravte jej. Nový název svazku se na displeji zobrazí při další aktualizaci. Počet a typ zobrazitelných znaků závisí na požadavcích operačního systému, formátu disku i displeji samotném. Požadavky na formát disku jsou shrnuty níže. FAT32 Název svazku smí obsahovat nejvýše 11 znaků, písmena pouze velká, bez následujících znaků: *? / \., ; : + = [ ] < > HFS+ Název svazku nesmí začínat tečkou a může obsahovat až 32 znaků s výjimkou : NTFS Název svazku smí obsahovat až 32 znaků bez omezení. Řetězce s názvem svazku přesahující velikost displeje budou zkráceny. Znaky, které nenáleží do sady displejem podporovaných znaků, budou nahrazeny symbolem *. 2

3 Informace o pevném disku Pevný disk je dodáván předformátovaný souborovým systémem FAT32. Tento formát umožňuje použití disku v systémech Windows a Mac OS. Chcete-li naformátovat disk souborovým systémem NTFS, využijte dokumentaci systému Windows a při formátování zvolte velikost alokační jednotky 64 kb. Jelikož výpočet volného místa u velkých svazků se souborovým systémem NTFS může trvat výrazně delší dobu (v některých případech až 3 minuty), při používání displeje disku InSight se souborovým systémem NTFS vezměte v úvahu tyto skutečnosti: Po připojení disku se na displeji zobrazí scanning (prohledávání) a během doby, kdy disk počítá volné místo, bude modrý indikátor blikat. Předtím, než se informace na displeji obnoví a disk se zobrazí v okně Tento počítač, je třeba tento proces dokončit. Po bezpečném odebrání může systém Windows zobrazit zprávu, že disk lze bezpečně odpojit, i když disk stále počítá zbývající volné místo. Během počítání se na displeji zobrazuje scanning a modrý indikátor bliká. Vyčkejte, dokud indikátor nepřestane blikat a údaje na displeji se neobnoví. Funkce displeje nejsou u souborového systému NTFS k dispozici, je-li tabulka oddílů typu GUID Partition Table (GPT). U disků s větší kapacitou trvá výpočet volného místa déle. Při použití větších alokačních jednotek trvá výpočet kratší dobu. Z tohoto důvodu doporučujeme při formátování souborovým systémem NTFS zvolit velikost alokační jednotky 64 kb. Pokud se chystáte používat disk pouze s počítači se systémem Mac OS, můžete jej přeformátovat na souborový systém HFS+. Informace k formátování disku souborovým systémem HFS+ naleznete v dokumentaci operačního systému Mac OS. Při používání displeje se souborovým systémem HFS+ vezměte v úvahu tyto skutečnosti: Tabulka oddílů typu Master Boot Record je podporována pro všechny typy formátu HFS+. Tabulka oddílů typu Apple Partition Manager je podporována pouze u formátů Mac OS Extended a Mac OS Extended (Journaled). U formátů HFS není tabulka typu GUID Partition Table podporována. 3

4 V případě nepodporovaného typu oddílu či formátu se na displeji zobrazí Unsupported Format (Nepodporovaný formát).. Poznámka: Kapacita závisí na modelu. 1 MB = bytů/1 GB = bytů/ 1 TB = bytů. Část kapacity může být využita předinstalovaným softwarem, formátováním nebo jinými funkcemi, a proto ji nelze využít k uchovávání dat. Z toho důvodu a z důvodu různých výpočetních metod může váš operační systém udávat menší velikost. Indikátor činnosti Modrý indikátor na přední části disku se po zapnutí rozsvítí. Během přístupu k datům bude indikátor blikat. Připojení přenosného pevného disku Instalace přenosného pevného disku je velmi jednoduchá pomocí dodávaného kabelu mini- USB připojte přenosný pevný disk k libovolnému volnému portu USB počítače. U počítačů se systémem Windows se zobrazí v nabídce Tento počítač nová ikona představující přenosný pevný disk. U systémů Mac OS se přenosný pevný disk zobrazí na ploše jako nový disk. Ukládání a přenos dat Jakmile je přenosný pevný disk připojen k počítači, lze k němu přistupovat a používat jej jako kterýkoli odstranitelný disk. Můžete přetáhnout soubory na ikonu disku, chceteli je zkopírovat, přecházet na disk v dialogových oknech příkazů Otevřít a Uložit a odstraňovat soubory uložené na disku. Informace o kopírování, otevírání a odstraňování souborů získáte v dokumentaci k počítači. Software Nero BackItUp 4 Essentials Nero BackItUp 4 Essentials software je nahrán v pevném disku. Dvakrát klepněte na složku nero v disku, pak dvakrát klepněte na soubor setupx a zahájíte instalaci. Objeví se instalační okno software nero. Sledujte průvodce instalací software. Poznámka: nero BackItUp software je kompatibilní pouze s Windows 2000 / XP / a Vista. 4

5 Odpojení přenosného pevného disku Přenosný pevný disk je připojitelný za provozu; lze jej připojit a odpojit bez nutnosti restartovat počítač. Chcete-li přenosný pevný disk kdykoli odpojit, proveďte následující kroky. Jednotku pevného disku můžete rovněž odpojit kdykoli, když je počítač vypnut. Poznámka: ři odpojování jednotky dodržujte správný postup. Informace na disku displeje InSight jsou aktualizovány během procesu odpojování. Prostým odpojením konektorů bez provedení pokynů můžete způsobit poškození jednotky a ztrátu dat. Pro uživatele systému Windows: 1. Zavřete všechny soubory umístěné v jednotce, které máte otevřeny v aplikacích. 2. Klepněte na tlačítko Odebrat nebo Vysunout hardware na hlavním panelu. 3. Vyberte jednotku ze zobrazené nabídky. 4. Po chvíli systém Windows zobrazí zprávu, že hardware lze bezpečně odebrat. Pro uživatele systému Mac OS: 1. Zavřete všechny soubory umístěné v jednotce, které máte otevřeny v aplikacích. 2. Vyhledejte na ploše ikonu jednotky a přetáhněte ji do koše. Poznámka: Před odpojením disku vyčkejte do plného obnovení údajů na displeji. Odpojíte-li disk příliš brzo, informace se neaktualizují. 5

6 V závislosti na operačním systému počítače se na něj mohou vztahovat následující poznámky: Poznámka 1: Windows: Používáte-li na počítači se systémem Windows port USB 1.1, může se na obrazovce objevit následující upozornění: Hi-Speed USB Device plugged into non-hi-speed USB hub (Vysokorychlostní zařízení USB je připojeno k nízkorychlostnímu rozbočovači USB). Toto upozornění vás nemusí znepokojovat, protože disk je kompatibilní s porty rozhraní USB 1.1 i USB 2.0. Jednoduše zavřete okno zprávy a pokračujte v činnosti. Disk však bude v tomto případě fungovat jen s rychlostí rozhraní USB 1.1. Poznámka 2: Mac OS X 10.2: Verze 10.2 systému Mac OS X nepřipojí žádný oddíl se souborovým systémem FAT32 (MS-DOS), jehož velikost přesahuje 128 GB. Chcete-li toto omezení systému obejít, rozdělte disk na menší oddíly se souborovým systémem FAT32 nebo jej přeformátujte na systém HFS+. Technická podpora Máte-li potíže s instalací a používáním produktu Verbatim, navštivte hlavní stránku technické podpory společnosti Verbatim na adrese Na této stránce můžete využít přístup ke knihovně uživatelské dokumentace, seznámit se s odpověďmi na často kladené otázky a stáhnout dostupné aktualizace softwaru. Ačkoli většina našich zákazníků považuje obsah stránek za dostatečný, naleznete zde rovněž informace o způsobu přímého kontaktování týmu technické podpory společnosti Verbatim. Evropa: Technická podpora v Evropě je k dispozici na elektronické adrese drivesupport@verbatimeurope.com nebo na telefonu Platí pro tyto země: Rakousko, Belgie, Dánsko, Finsko, Francie, Německo, Maďarsko, Itálie, Lucembursko, Monako, Nizozemí, Norsko, Polsko, Portugalsko, Irská republika, Španělsko, Švédsko Švýcarsko a Velká Británie. V ostatních zemích volejte na číslo

7 Podmínky omezené záruky Společnost Verbatim poskytuje pro tento produkt omezenou záruku v případě vad materiálu nebo výrobních vad po dobu dvou let od data zakoupení. Tato záruka se nevztahuje na baterie. Pokud před uplynutím záruční lhůty zjistíte, že je tento výrobek vadný, bude vám zdarma vyměněn. Můžete jej vrátit spolu s originálním dokladem o zaplacení na místě, kde jste jej koupili, nebo kontaktovat společnost Verbatim. Jediným opravným prostředkem v rámci této záruky je výměna zboží. Tato záruka se nevztahuje na běžné opotřebování nebo poškození následkem nesprávného používání, hrubého zacházení nebo nehody, ani na nekompatibilitu či snížený výkon způsobený použitým softwarem nebo hardwarem. SPOLEČNOST VERBATIM NEODPOVÍDÁ ZA ŽÁDNOU ZTRÁTU DAT ANI JAKÉKOLI JINÉ NAHODILÉ, NÁSLEDNÉ NEBO ZVLÁŠTNÍ ŠKODY, AŤ JSOU JAKKOLI ZPŮSOBENÉ, PŘI PORUŠENÍ ZÁRUKY NEBO JINAK. Tato záruka vám poskytuje konkrétní zákonná práva. Navíc můžete disponovat i jinými právy, která se v jednotlivých zemích liší. Práva Copyright 2007 Verbatim Limited. Žádná část tohoto dokumentu nesmí být reprodukována v žádné formě ani žádnými prostředky za jakýmkoli účelem bez výslovného povolení společnosti Verbatim Limited. Všechna práva vyhrazena. Všechny značky a názvy produktů, na které je zde odkazováno, jsou majetkem příslušných vlastníků. 7

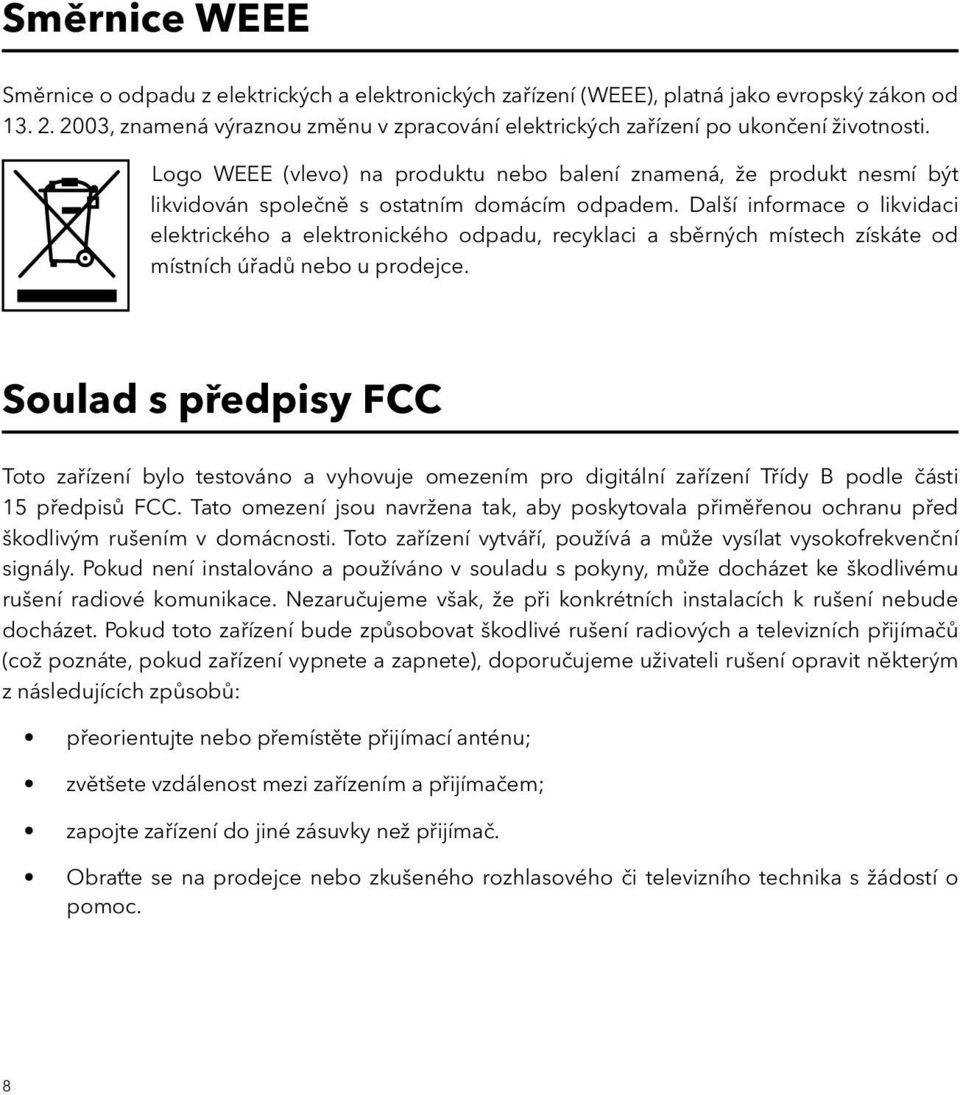

8 Směrnice WEEE Směrnice o odpadu z elektrických a elektronických zařízení (WEEE), platná jako evropský zákon od , znamená výraznou změnu v zpracování elektrických zařízení po ukončení životnosti. Logo WEEE (vlevo) na produktu nebo balení znamená, že produkt nesmí být likvidován společně s ostatním domácím odpadem. Další informace o likvidaci elektrického a elektronického odpadu, recyklaci a sběrných místech získáte od místních úřadů nebo u prodejce. Soulad s předpisy FCC Toto zařízení bylo testováno a vyhovuje omezením pro digitální zařízení Třídy B podle části 15 předpisů FCC. Tato omezení jsou navržena tak, aby poskytovala přiměřenou ochranu před škodlivým rušením v domácnosti. Toto zařízení vytváří, používá a může vysílat vysokofrekvenční signály. Pokud není instalováno a používáno v souladu s pokyny, může docházet ke škodlivému rušení radiové komunikace. Nezaručujeme však, že při konkrétních instalacích k rušení nebude docházet. Pokud toto zařízení bude způsobovat škodlivé rušení radiových a televizních přijímačů (což poznáte, pokud zařízení vypnete a zapnete), doporučujeme uživateli rušení opravit některým z následujících způsobů: přeorientujte nebo přemístěte přijímací anténu; zvětšete vzdálenost mezi zařízením a přijímačem; zapojte zařízení do jiné zásuvky než přijímač. Obraťte se na prodejce nebo zkušeného rozhlasového či televizního technika s žádostí o pomoc. 8

9 Prohlášení CE Prohlášení o shodě EC Prohlašujeme, že tento produkt splňuje základní požadavky na ochranu podle směrnice rady 89/336/ EEC a dodatků o sbližování zákonů členských států týkajících se elektromagnetické kompatibility. Prohlášení se vztahuje na všechny exempláře vyráběné jako identické s modelem předaným k testování / hodnocení. EN 55022: A1: A2: 2003 EN : A1: 2001 EN 55024: A1: A2: 2003 IEC : A1: A2: 2000 IEC : A1: 2002 IEC : A1: A2: 2001 IEC : A1: 2000 IEC : A1: 2000 IEC : A1: 2000 IEC : A1:

10 Soulad se směrnicí RoHS Tento produkt je v souladu se směrnicí 2002/95/EC evropského parlamentu a rady z o omezení používání určitých nebezpečných materiálů v elektrických a elektronických zařízeních (RoHS) a jejích dodatků. TOTO ZAŘÍZENÍ JE V SOULADU S ČÁSTÍ 15 PRAVIDEL FCC. POUŽÍVÁNÍ JE PODMÍNĚNO TĚMITO DVĚMA PODMÍNKAMI: (1) ZAŘÍZENÍ NESMÍ PŮSOBIT ŠKODLIVÉ RUŠENÍ A (2) ZAŘÍZENÍ MUSÍ PŘIJÍMAT JAKÉKOLI RUŠENÍ, VČETNĚ TAKOVÉHO, KTERÉ BY MOHLO ZPŮSOBIT NEVYŽÁDANÉ CHOVÁNÍ. (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. 10
