1 Návrh realizace zahrady Zelený palouček Řešená lokalita Pro realizaci jsme vytipovali lokalitu Růžový palouček a navazující zelené plochy. Lokalita sousedí s Městskými sady, což vnímáme jako velmi pozitivní a plánujeme přesah aktivit do tohoto prostoru. Je dobře dostupná všemi způsoby dopravy a v blízkosti několika ZŠ, MŠ a UJEP. Vzhledem k okolní zástavbě tvoří jakýsi vnitroblok, který je ale otevřený veřejnosti. Důležité aspekty při výběru lokality dosažitelnost MHD, autem, pěšky, na kole ideálně centrum města obydlená část - realizace zahrady přímo ovlivní okolní bydlení a po určité době přitáhne např. rodiny s dětmi nebo lidi se zájmem o projekt dosažitelná pro studenty UJEP dosažitelná pro ZŠ a MŠ možnost realizovat alternativní zdroje energií a vody. Jedná se o prostor v Moskevské ulici v centru Ústí nad Labem. Prostor je zatravněný a relativně rovný. V minulosti v jedné části stála budova, která sloužila jako restaurační zařízení, v současné době je již zbourána. V další části se nachází parkoviště. Seznam dotčených parcel: 716/1 - TERRI GROUP s.r.o m 2 716/3 - TERRI GROUP s.r.o m 2 715/4 - TERRI GROUP s.r.o - 30 m 2 716/1 - TERRI GROUP s.r.o m 2 716/2 - TERRI GROUP s.r.o m 2

2 4300/15 - TERRI GROUP s.r.o (věcné břemeno, potok) - 54 m /10 - TERRI GROUP s.r.o (věcné břemeno, potok) m /16 - TERRI GROUP s.r.o (věcné břemeno, potok) - 85 m /11 (část) Povodí Ohře 719/1 (část) Statutární město Ústí nad Labem 2079 m 2 717/1 Statutární město Ústí nad Labem 2298 m 2 Stručný popis problému Hlavním problémem je nedostatečně řešená situace sběru dešťové vody v dotčené lokalitě, tedy v Moskevské ulici, jejíž množství není městská kanalizace schopna pojmout. Jako řešení navrhujeme využít potenciál zahrady, kde by dešťová voda mohla být ze střešního prostoru přilehlé budovy (FSE UJEP a SŠ zdravotnická) zachycena a uložena. V jedné části je umístěno parkoviště pro zaměstnance FSE UJEP, jinak není prostor ničím využit. Potenciál místa by byl navrhovaným projektem naplněn. Kromě komunitní funkce a funkce společenské odpovědnosti, by plnil též funkci vzdělávací, sportovní či relaxační. Projekt by plnil také funkci environmentální, přispěl by k ochlazování lokality v letních měsících, které je problémem všech měst. Popis výchozí situace Oblast Moskevské ulice má značné problémy se zachycením dešťové vody, která v současné době stéká do městské kanalizace, jejíž kapacita není schopna ji pojmout. Na druhé straně tu máme travnatý nezastaveny relativně rovný objekt, jehož potenciál není v současné době využit. V jedné části byl v minulosti vystaven objekt, který sloužil jako restaurační zařízení, který byl ale již zbourán. Ve druhé části je momentálně parkoviště pro zaměstnance UJEPu. Pod celým objektem teče Klíšský potok, který bychom chtěli obnovit a zařadit jej jako část projektu.

3 Dotčené osoby Dotčenými osobami jsou vlastníci pozemků, na kterých se bude projekt realizovat. Dalšími dotčenými osobami jsou vlastníci okolních budov a obyvatelé okolních domů. Cíle projektu Hlavním cílem projektu je zachycení a následné využití dešťové vody, která momentálně stéká do městské kanalizace. Využití dešťové vody vidíme v zaléváni zahrad, které budou vybudovány na travnatém prostoru sousedící s budovou FSE UJEP a VOŠ zdravotnická a SŠ zdravotnická, p.o., a také v jejím využívání v rámci toalet v jednopodlažní budově, která bude vybudovaná v rámci projektu. Cílem projektu je také ulevit městské kanalizaci od vody, která má spád do projektem vybudovaných nádrží. V rámci projektu bude vybudován polyfunkční objekt - bio restaurace, dílna, edukační prostor, relaxační část, zahradní restaurace, dětský koutek, stezka bosou nohou, senzorické objekty, bylinková zahrada - edukace, komunitní zahrada, vodní plochy, hmyzí domky, budky pro ptáky a netopýry, včelí úly. Cílem projektu je také posilováni komunity a veřejného života v dotčené lokalitě. Následné využití soutěžního projektu Projekt je již v tuto chvíli ve fázi projednávání s městem. Dále se v projektu chceme soustředit na využívání dešťové vody v rámci toalet. Tuto část projektu bychom chtěli představit především firmám, které by díky tomu mohly ušetřit finanční prostředky, které mohou využít jiným způsobem. Stav jednotlivých částí: Polyfunkční objekt - hledáme investora, v současné době probíhá jednání se zájemcem. Současný vlastník se zatím k záměru nevyjádřil. Edukační a relaxační zahrada - závisí na současném vlastníkovi, čekáme na vyjádření. Komunitní zahrada - Město Ústí nad Labem předběžně souhlasilo s realizaci při dodržení biokoridoru, části zeleně. Nyní proběhne jednání s Povodí Ohře.

4 Rizika projektu Největším rizikem jsou vlastnické poměry horní poloviny pozemku. Dále je zde nefunkční biokoridor, který je nutné při návrhu komunitní zahrady respektovat, nutnost zachovat část zeleně (sakury) a možné ochranné zóny zatrubněného Klíšského potoka (Povodí Ohře). Především kvůli posledním dvěma nevidím jako reálnou realizaci jezírka, které je použito ve skice. Výčet jednotlivých bloků zahrady Pro přehlednost a jasnost záměru projektu jsme se rozhodli členit zahradu do celkem sedmi jednotlivých bloků, které na sebe plynule navazují. Jedná se o: 1. Polyfunkční objekt - bio restaurace, dílna, edukační prostor Na severním okraji pozemku bude vybudován polyfunčkní objekt, který bude plnit společenskou funkci (setkávání lidí, vzdělávání, komunikace, kreativní činnost apod.). Objekt bude členěn na tři části. V první části bude zřízena dílna, která bude zpracovávat mimo jiné i okrasné květiny, které na zahradě budeme pěstovat. Tato dílna může být dílnou chráněnou, jejíž cestou bychom se chtěli zasadit o zlepšení situace na pracovním trhu pro postižené lidi, kteří by tak získali práci, což by jim pomohlo jak finančně, tak i společensky, díky možnosti sociální interakce.mdílna bude poptávat minimálně deset osob, které zde budou zaměstnány. V rámci dílny budou vybudovány čtyři toalety. Dle našich výpočtů je předpokládaná spotřeba vody 120 litrů denně pro všechny čtyři toalety dohromady. Pokud uvažujeme, že dílna bude otevřena šest dní v týdnu, potřebujeme na rok litrů 1. 1 Výpočet: Uvažujeme deset osob, které zde budou osm hodin denně, a kteří využijí toaletu jednou za dvě hodiny, a spotřeba vody při jednom použití je 6 litrů, a lidé zde budou 317 dní v roce (každý týden od pondělí do soboty, kdy ale v sobotu se lidé prostřídají při kurzech, ale spotřebu zanecháváme stejnou), tzn. 4x6l*317dní*10osob = litrů vody za rok

5 Vedle bude zřízena edukační místnost, kde se budou odehrávat nejrůznější vzdělávací workshopy a přednášky. Budou zde vybudovány 4 toalety a spotřeba vody pro celý rok bude litrů. 2 V rámci polyfunkčního objektu bude otevřena restaurace/kavárna, která bude mít kapacitu 20 míst k sezení a bude zde čtyřčlenný personál. Restaurace bude mít čtyři toalety, spotřeba vody za rok je litrů. 3 Polyfunkční objekt bude celkově potřebovat litrů vody za rok. Protože je spotřeba vody vysoká, navrhujeme řešit tuto situaci pomocí kořenové čističky. Ovšem polyfunkční objekt bude v soukromém vlastnictví a tak můžeme pouze navrhnout vhodná řešení a tipy. Nejlepší variantou se nám jeví využití kořenové čističky, která by byla umístěna ve spodní části zahrady. Objekt bude umístěn souběžně s chodníkem ul. Sadová. Bude mít pouze 1 podlaží a zelenou střechu s FV panely. Z budovy bude možný otevřený pohled do zahrady. Srážková voda ze střechy bude zachycena do nádrží. 2. Dětský koutek Další částí zahrady je dětský koutek, který navazuje na terasu budovy. Dětský koutek bude vybaven zábavními atrakcemi pro děti (houpačky, prolézačky apod.). Dále zde bude několik laviček a lehátek. 3. Komunitní zahrada Komunitní zahrada poskytuje možnost pronajmout si vlastní malý záhon a pěstovat zde plodiny. Komunitní zahrada je situována naproti dětskému koutku. Bude zde 25 záhonků se zeleninou či okrasnými květinami. Počítáme se zálivkou 20 litrů denně na metr čtvereční přes sezónu (kterou jsme stanovili na květen - srpen). Výběr zeleniny a okrasných květin bude upraven dle náročnosti na zálivku. Lidem bude doporučeno pěstovat plodiny, které jsou méně náročné na vodu. A v rámci zachování kvality půdy je třeba každý rok obměňovat plodiny v rámci všech 2 Výpočet: Uvažujeme, že edukační místnost má kapacitu 25 osob, ale nebude otevřena tak často jako dílna. Spotřeba vody je 6 litrů, v průměru zde budou probíhat workshopy dvakrát denně pět dní v týdnu, tzn. 2*6*260*25 = litrů vody za rok 3 Výpočet: Uvažujeme celkem 24 osob, tzn. 4*6*317*24 = litrů

6 záhonků. Nejvyšší prioritou je pro nás použití kapkové závlahy, která dokáže zajistit plné využití vody a dokáže předejít jejímu plýtvání. Účel komunitní zahrady vidíme především v: prostor pro pěstování zdravých potravin, zázemí pro kulturní a společenské akce, prostor pro relaxaci, součást terapie, venkovní učebna nebo vzdělávací projekt, místo k setkávání, společnému tvoření, sdílení zkušeností, poznávání tradic, nových přátel a sebe sama. 4. Bylinková zahrada Bude zde 20 bylinkových záhonků s rozměry 3x3 metry. Záhonky budou mít podobu vyvýšených bylinkových záhonků propojených s odpočinkovou částí. Budou zde výhradně použity přírodní materiály - dřevo, kámen, mlatové cesty. Záhony budou tematicky rozděleny podle použití bylin. V rámci edukativní funkce chceme připojit detailní popisky rostlin, možnost realizace mobilní aplikace (QR kód, NFC) a interaktivních her pro děti. 5. Stezka bosou nohou, senzorické objekty Bezpečnou formou zprostředkování zážitku bosé chůze jsou tzv. stezky pro bosé nohy. Jde v podstatě o ohraničený povrch cesty, upravený přírodním materiálem (šišky, písek, oblázky, kůra, jehličí, kamínky, větvičky apod.) tak, aby poskytl bosým chodidlům rozličnou škálu hmatových a stimulačních vjemů. Tato stimulace je vhodná především pro děti, jelikož jejich chůze je ve městě z větší části provozována v pevné obuvi nebo na rovných površích, což ochuzuje mozek nejen o hmatové vjemy, ale zhoršuje rovnováhu, postavení páteře a klenby apod. Stezka je vhodná také pro hravé dospělé a seniory, kteří mohou při chůzi zažívat nové vjemy a dochází ke zdraví prospěšnému masáži chodidel. 6. Relaxační a yóga koutek Pod prostorem pro stezku bosou nohou by měl být vybudován koutek pro yógu či jiné druhy cvičení. Do prostoru se vejde až 20 cvičících lidí. Prvek podporující zdravý pohyb je velmi důležitou součástí komunitní zahrady.

7 7. Vodní plochy - jezírko, rybník, potok V rámci objektu je naplánované vybudování jezírka a rybníka. Skrze objekt prochází Klíšský potok, který je schovaný pod zemí, a který bychom rádi odkryli. Jezírko je naplánované být vyplněno rybami. Rybník by měl mít velikost 10m Hmyzí domky, budky pro ptáky a netopýry, včelí úly Poslední část zahrady by měla představovat edukativní místo, kde se mohou učit děti i dospělí o tom, jak funguje život zvířat. Nádrže na vodu Z návrhu zeleně vyplývá, že pravidelnou zálivku bude z celkové plochy cca 6800 m 2 potřebovat komunitní zahrada, bylinková zahrada a trávník m 2 záhonů a cca 100 m 2 trávníku s osivem (do sucha). Pokud počítáme spotřebu vody na zálivku pro zhruba čtyři měsíce v rámci sezóny, musíme počítat *120 dní = , a ještě litrů na trávník 5 na sezónu. To je dohromady litrů na celou sezónu, které potřebujeme. Dohromady bylinková a komunitní zahrada vyžaduje přes celou sezónu litrů vody. V průměru spadne 600 mm v oblasti centra Ústí nad Labem, tzn. 600 litrů na metr čtvereční za rok. Plocha střechy FSE cca 1005 m 2 a plocha střechy SOŠ 1013 m 2, dohromady tedy 2018 m 2. Z toho důvodu, že neexistují svody pro celou oblast střechy, počítáme jen s poloviční plochou, tedy 1009m 2. Pokud plochu vynásobíme 600 litry, co za rok naprší, zjistíme, že získáme litrů ze střech za celý rok. 4 Pokud počítáme s předloženými údaji (405m 2 ) a vynásobíme je 20 litry, které jsou doporučené pro zálivku zeleniny, dostaneme se na 8100 litrů denně na celou plochu záhonků se zeleninou. 5 Trávník 100m2 (plocha) * 17l = 1700 na jednu zálivku za 5-10 dní, pokud budeme zalévat např. od května do půlky září (18 týdnů, jednou týdně) potřebujeme litrů na trávník. Trávník stačí zalévat 1x vydatně za 5-10 dní litrů na m 2.

8 Dle výpočtů spotřeby vody v rámci jednoho roku a dle kalkulace, kterou nám online poskytla společnost Nicoll, budeme poptávat dvě nádrže velikosti 6500 litrů. Pokud bychom chtěli využít vodu i v rámci polyfunkčního objektu, mohli bychom přidat ještě jednu nádrž stejné velikosti, ale to záleží na domluvě se soukromým vlastníkem tohoto pozemku, zda se rozhodne pro využití kořenové čističky, či zda se rozhodne pro zachycení dešťové vody. Poptáváme dvě nádrže této velikosti, a to z důvodu nedostupnosti náhradního zdroje vody a z důvodu větší kapacity střech. Nádrže budou umístěny ve spodní části zahrady. Na trhu se nádrže této velikosti pohybují okolo korun za kus. 6 6 Společnost Nicoll, která nám online spočítala velikost nádrže, prodává nádrže této velikosti za 41,650 Kč bez DPH. Další příslušenství je: filtrační koš do nádrže vč. Závěsu 1980Kč, přepadový sifon 2570Kč, čerpadlo pro zahradu ponorné (pro plovoucí sání) 9210Kč, plovoucí sání vč. zpětné klapky, filtr, hadice 1 m 1810Kč, tlaková nádoba 8l 570Kč, šachta rozvodu vody (vč. Ventilu) 1320Kč, celkem Kč bez DPH za jednu nádrž

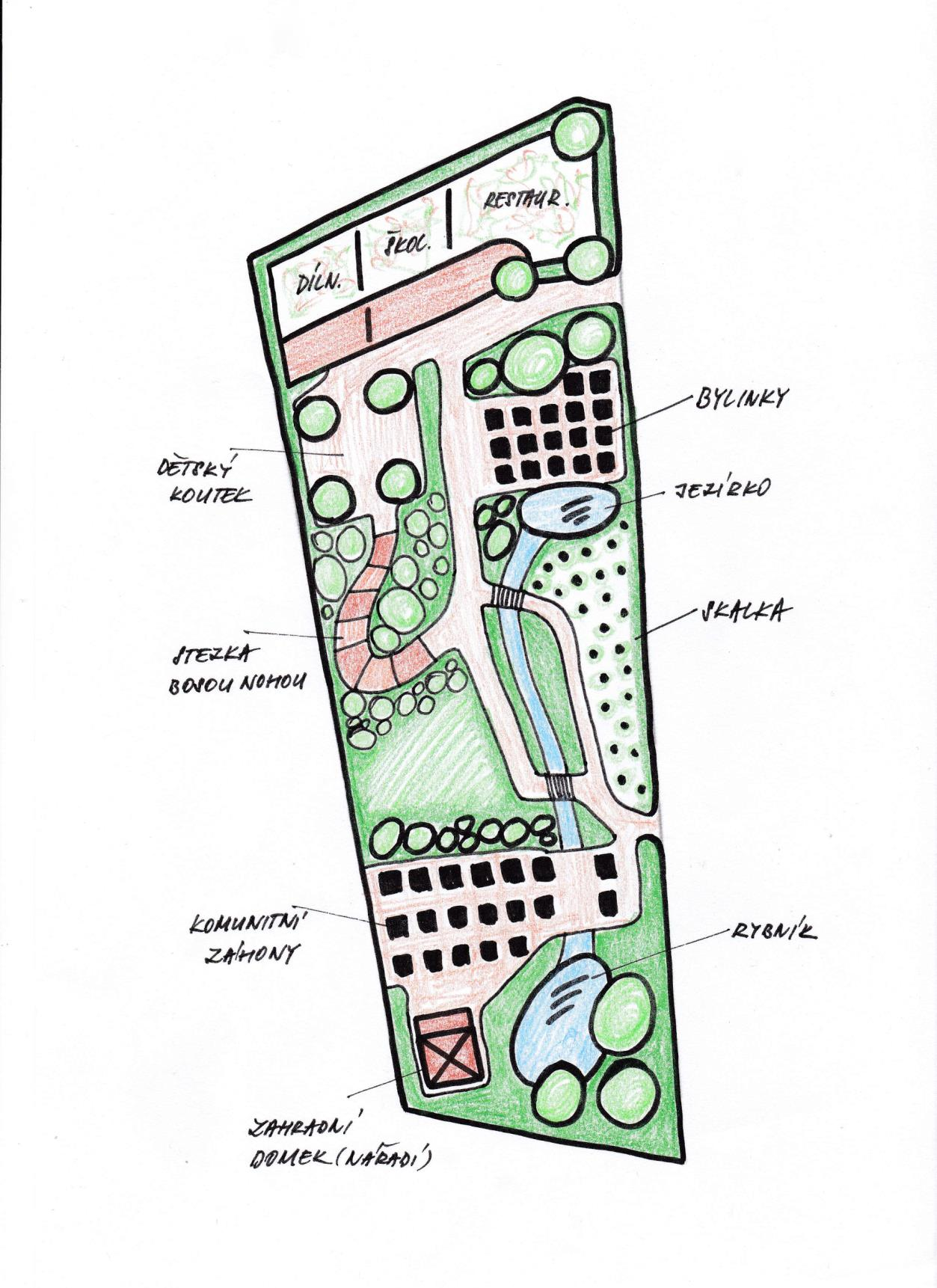

9 Návrh projektu
