Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení

Save this PDF as:
 WORD  PNG  TXT  JPG

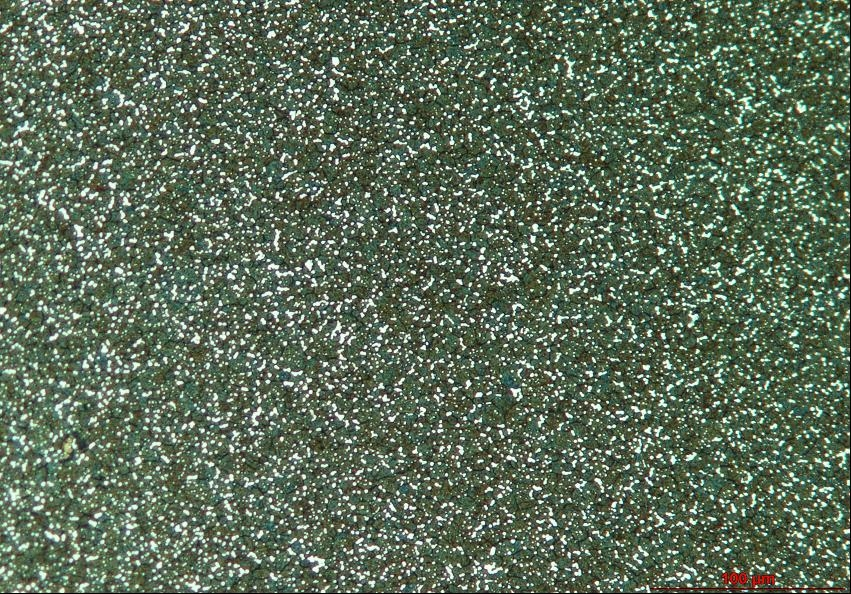

Rozměr: px
Začít zobrazení ze stránky:

Download "Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení"

Transkript

1 Metalografie Praktické příklady z materiálových expertíz 4. cvičení

2 Obsah Protahovací trn Povrchově kalená součást Fréza Karbidické vyřádkování Cementovaná součást Pozinkovaná součást Pivní korunky Klíč 1 / 24

3 Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných detailů využití řádkovací elektronové mikroskopie 2 / 24

4 Protahovací trn Prášková ocel CPM REX 76 Zušlechtěno dle předpisů pro danou ocel tj. kalen a několikrát popuštěn. Z důvodu porušení - destrukce celého nástroje příčným lomem bylo třeba posoudit jeho strukturu. 3 / 24 Karbidy jsou rovnoměrně rozloženy a jejich velikost je odpovídající požadavkům.

5 Řádkovací elektronový mikroskop Tepelným zpracováním došlo k oslabení hranic zrn. 4 / 24

6 Detail struktury dokumentuje oslabení původních austenitických zrn. Tepelné zpracování součásti probíhalo dle předepsané technologie, avšak ze strukturního rozboru vyplývá, že protahovací trn byl kalen z příliš vysoké kalící teploty (austenitizační teploty), což se projevilo na stavu struktury. Kalící teplota byla překročena o C, neboť při větším překročení se již začaly vytvářet ostrohranné karbidy ledeburitického charakteru (jsou součástí eutektika). 5 / 24

7 Povrchově kalená součást ocel ČSN Účelem povrchového kalení je zvýšit tvrdost pouze povrchové vrstvy a zachovat měkké a houževnaté jádro kaleného výrobku. 6 / 24

8 Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože obvykle se bere tvrdost jako měřítko kaleného stavu, je zakalitelnost dána maximální tvrdostí povrchu výrobku. Prokalitelností se rozumí schopnost oceli dosáhnout při kalení tvrdosti (martenzitické struktury) do určité hloubky pod povrch výrobku. Za prokalenou se obvykle považuje vrstva, která má tvrdost odpovídající struktuře o minimálně 50 % martenzitu. Schéma čelní zkoušky prokalitelnosti - Jominyho zkouška 7 / 24

9 Prokalitelnost závislá na vnitřních činitelích daných typem oceli. Ocel sama ovlivňuje přeměnu austenitu a tím i prokalitelnost svým chemickým složením austenitu, tj. obsahem uhlíku a přítomností legujících prvků. Dále je závislá na homogenitě austenitu, tj. na stupni koncentrace rozpuštěného uhlíku a ostatních prvků a na množství nerozpuštěných částí karbidů v okamžiku kalení. Na prokalitelnost má ještě značný vliv velikost austenitického zrna. Čím bude zrno jemnější, tím bude vyšší kritická rychlost a naopak. Avšak druhého způsobu zvyšování prokalitelnosti nadměrným zvětšením zrna vede k výraznému zhoršení mechanických vlastností, zejména vrubové houževnatosti. Vnější činitelé: kalící teplota doba setrvání na této teplotě (vliv na množství nerozpuštěných karbidů a stejnorodost austenitizace i na velikost austenitického zrna při kalení). ochlazovací prostředí, stav povrchu oceli a rozměr i tvar kaleného výrobku. 8 / 24

10 ARA diagram oceli ČSN / 24

11 Pás prokalitelnosti 10 / 24

12 Vzorek K1 v příčném směru s vyznačenou hloubkou prokalitelnosti. 11 / 24

13 Detail lokality v povrchové části vzorku zachycuje hrubou jehlicovitou martenzitickou strukturu. S ohledem na hrubé jehlice martenzitu se může při delším ohřevu popř. jiném rozměru a geometrii součásti iniciovat vznik nežádoucích Widmannstättenových křehkých struktur. 12 / 24

14 Detail lokality v přechodové části vzorku K1 zachycuje horní bainit přecházející do lamelárního perlitu. 13 / 24

15 Vzorek K4 v příčném směru v místě závitu, kde již nebylo provedeno povrchové kalení. Struktura je tvořena feritem a perlitem odpovídající chemickému složení a předchozímu zpracování použité oceli. 14 / 24

16 Fréza Na obvodní ploše trhlina, která vznikla po tepelném zpracování. Cílem expertízy - zjištění příčiny iniciace trhliny. Trhlina byla lokalizována v blízkosti spoje dvou částí nástroje stopkové, která měla být vyrobena z oceli ČSN a pracovní z materiálu ČSN Spoj obou částí byl proveden tlakovým svařováním. Defektní místo na obvodu frézy. 15 / 24

17 Z nástroje byly odebrány vzorky k metalografické analýze tak, aby bylo možné posoudit strukturní stav v místě čela (špička nástroje) a v místě, kde byl pozorován defekt. GD-OES analýza - cíl vyloučení možné záměny materiálu. Především záměna pracovní části nástroje za jinou ocel popř. výrazný odklon od požadovaného chemického složení by vyvolalo negativní vliv na výsledné vlastnosti nástroje. 16 / 24

18 Místo, kde byla pracovní část nástroje svařena s konstrukční ocelí. Jak vyplývá z analýzy GD-OES a perliticko-feritické struktury, použitý materiál byl s nejvyšší pravděpodobností ČSN / 24

19 Chemické složení nástrojové oceli rovněž neodpovídá přesně normě (viz. Tab), ale rozdíl lze ještě tolerovat. Nejcitlivější změna je v koncentraci uhlíku (směrem nahoru) a celkově nižší množství legujících prvků. I přesto by tyto objemové změny chemického složení neměly znamenat výrazný posun v technologii tepelného zušlechtění a dosažených mechanických hodnot. Rozhodující v posuzovaném případě je obsah kobaltu, který spolu s uhlíkem má největší vliv. Zatímco zvyšující množství uhlíku bude zvyšovat obsah karbidů, pak zvyšující se obsah kobaltu vyvolává potlačení transformací a způsobuje větší citlivost k nevhodnému tepelnému zpracování. Prvek Stanovená koncentrace Dle ČSN GD-OES EDX C 1,2-0,85 Cr 4,6 5,1 4,2 W 4,8 5,0 6,25 Co 4,4 4,7 4,75 V 1,8 1,6 1,85 Mo 4,3 4,5 5,0 18 / 24

20 IRA diagram oceli ČSN / 24

21 Karbidické vyřádkování Ze světelného mikroskopu nejlépe vyplývá rozsah karbidického vyřádkování i heterogenita popuštěné struktury. 20 / 24

22 Přestože struktura obsahuje poměrně velké množství i drobných sekundárních karbidů, které dokumentují, že bylo kalení provedeno ze správné teploty, jsou v některých místech ostrohranější karbidy, které dokazují překročení teploty o cca 20 C popř. prodlevu na teplotě austenitizace. S ohledem na již zmíněný strukturní stav nelze jednoznačně zpochybnit technologickou kázeň obsluhujícího personálu kalící a popouštěcí pece. 21 / 24

23 Snímek zachycuje poměrně rozsáhlé martenzitické jehlice a to i přestože byl materiál třikrát popuštěn. 22 / 24

24 Snímek byl pořízen na podélné ploše metalografického výbrusu v blízkosti špičky nástroje. Jednotlivé výsledky EDX mikroanalýzy dokumentují rozdílnost chemického složení v jednotlivých lokalitách. To potvrzuje, že karbidické vyřádkování bude mít nepříznivý vliv i na chemickou heterogenitu. Lokalita 1 Lokalita 2 Lokalita 3 Mo 30 29,2 6,1 V 13,2 9,1 1,5 Cr 5,1 4,3 5,6 Co 1,3 1,8 4,5 W 23,1 30 4,7 23 / 24

25 Z metalografického pozorování vyplynulo, že struktura je tvořena velmi výrazným karbidickým vyřádkováním. Což jak z dosažených poznatků vyplývá, bylo hlavní příčinou destrukce frézy. Strukturní heterogenita spolu s pozůstalým pnutím v blízkosti svaru iniciaci poměrně rozsáhlé trhliny. vyvolala Dalším negativem vyřádkovaní karbidů je i to, že nejen změní v daných lokalitách výrazně chemické složení, ale jejich přítomnost zabraňuje uvolnění pnutí při popouštění. Lokální rozdílné chemické složení způsobí, že bezdifúzní přeměna austenitu při kalení se neuskutečňuje dle uvedeného IRA diagramu. To má za následek nejen rozdílný strukturní stav, ale také iniciaci pnutí. 24 / 24

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení Metalografie Praktické příklady z materiálových expertíz 4. cvičení Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných

Více

Posouzení stavu rychlořezné oceli protahovacího trnu

Posouzení stavu rychlořezné oceli protahovacího trnu Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá

Více

PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž

PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu

Více

Jominiho zkouška prokalitelnosti

Jominiho zkouška prokalitelnosti Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože

Více

PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ. Antonín Kříž

PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ. Antonín Kříž PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž Tento příspěvek vznikl na základě spolupráce s firmou Hofmeister s.r.o., řešením projektu FI-IM4/226. Místo,

Více

FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny)

FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) FÁZOVÉ PŘEMĚNY Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) mechanismus difúzní bezdifúzní Austenitizace Vliv: parametry

Více

Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_14

Více

POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI

POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI Antonín Kříž Department of Material Engineering and Engineering Metallurgy, ZČU-Plzeň, Univerzitní 22, Plzeň 306 14, Czech Republic, e-mail: kriz@kmm.zcu.cz Cílem

Více

VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ

VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ JIŘÍ HÁJEK, PAVLA KLUFOVÁ, ANTONÍN KŘÍŽ, ONDŘEJ SOUKUP ZÁPADOČESKÁ UNIVERZITA V PLZNI 1 Obsah příspěvku ÚVOD EXPERIMENTÁLNÍ ZAŘÍZENÍ

Více

OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA. Jiří Stanislav

OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA. Jiří Stanislav OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA Jiří Stanislav Bodycote HT, CZ 1. Úvod Tepelné zpracování nástrojových ocelí pro práci za tepla patří k nejnáročnějším disciplinám oboru.

Více

ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ

ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ 1 ŽÍHÁNÍ Žíhání je způsob tepelného zpracování, kterým chceme u součásti dosáhnout stavu blízkého stavu rovnovážnému. Podstatou je rovnoměrný ohřev součásti na teplotu žíhání, setrvání na této teplotě

Více

Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_17

Více

Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace

Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Absrakt Vzorky z Cr-V ledeburitické nástrojové oceli vyráběné

Více

TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu

TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu TEPELNÉ ZPRACOVÁNÍ Ing. V. Kraus, CSc. 1 TEPELNÉ ZPRACOVÁNÍ záměrné využívání fázových a strukturních přeměn v tuhém stavu ke změně struktury a tím k získání požadovaných mechanických nebo strukturních

Více

KALENÍ. Tepelné zpracování kovových materiálů

KALENÍ. Tepelné zpracování kovových materiálů Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková

Více

Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů

Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů Vedoucí práce: Doc. Ing. Milan Honner, Ph.D. Konzultant: Doc. Dr. Ing. Antonín Kříž Bc. Roman Voch Obsah 1) Cíle diplomové práce

Více

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí

Více

ϑ 0 čas [ s, min, h ]

ϑ 0 čas [ s, min, h ] TEPELNÉ ZPRACOVÁNÍ 1 KOVOVÝCH MATERIÁLŮ Obsah: 1. Účel a základní rozdělení způsobů tepelného zpracování 2. Teorie tepelného zpracování 2.1 Ohřev 2.2 Ochlazování 2.2.1 Vliv rychlosti ochlazování na segregaci

Více

Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem:

Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem: Prokalitelnost Prokalitelností se rozumí hloubka průniku zákalné struktury směrem od povrchu kaleného dílu. Snahou při kalení je, aby zákalnou strukturu tvořil především martenzit, vznikající strukturní

Více

NÁSTROJOVÉ OCELI CPM 10 V

NÁSTROJOVÉ OCELI CPM 10 V NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou

Více

Metody studia mechanických vlastností kovů

Metody studia mechanických vlastností kovů Metody studia mechanických vlastností kovů 1. Zkouška tahem Zkouška tahem při pomalém zatěžování a za tzv. okolní teploty (10 C 35 C) je zcela základní a nejběžněji prováděnou zkouškou mechanických vlastností

Více

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice 10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace

Více

Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING

Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING 1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování

Více

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Pracovní list č.6 k prezentaci Kalení

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Pracovní list č.6 k prezentaci Kalení Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_13 Autor

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná

Více

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,

Více

TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Hlavní skupinu materiálů, pouţívanou pro výrobu

Více

C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90%

C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% NÁSTROJOVÁ OCEL CPM 10 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou

Více

ŽÍHÁNÍ. Tepelné zpracování kovových materiálů

ŽÍHÁNÍ. Tepelné zpracování kovových materiálů Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková

Více

KALENÍ A POPOUŠTĚNÍ. 0 0,4 0,8 1,2 1,6 1,8 Obsah C (%) Oblasti vhodných kalících teplot v diagramu Fe - Fe3C

KALENÍ A POPOUŠTĚNÍ. 0 0,4 0,8 1,2 1,6 1,8 Obsah C (%) Oblasti vhodných kalících teplot v diagramu Fe - Fe3C 1 KALENÍ A POPOUŠTĚNÍ Účelem kalení je zvýšit tvrdost oceli. Je to ohřev součásti na teplotu nad A c3 popř. A c1, výdrž na této teplotě a ochlazování kritickou rychlostí, čímž se potlačí vznik feritu a

Více

C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30%

C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30% NÁSTROJOVÁ OCEL CPM 3 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30% CPM 3 V Je nově vyvinutá ultra-houževnatá vysokovýkonná ocel, která je vyráběna společností Crucible

Více

Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI CALDIE. Pevnost v tlaku

Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI CALDIE. Pevnost v tlaku 1 CALDIE 2 Charakteristika CALDIE je Cr-Mo-V slitinová, ocel, s následujícími vlastnostmi: 1. vysoká odolnost proti opotřebení 2. vysoká pevnost v tlaku 3. vysoká rozměrová stabilita 4. odolnost proti

Více

Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování

Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování Druhy tepelného zpracování: Tepelné zpracování 1. Žíhání (ochlazení je tak pomalé, že nevzniká zákalná struktura) 2. Kalení (ohřev nad překrystalizační teplotu a ochlazení je tak prudké, aby vznikla zákalná

Více

Fázové přeměny v ocelích

Fázové přeměny v ocelích Rozpad austenitu Fázové přeměny v ocelích Vlastnosti ocelí závisí nejen na chemickém složení, ale i na struktuře. Požadovanou strukturu lze dosáhnout tepelným zpracováním, tj.řízenými tepelnými cykly.

Více

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,

Více

METALOGRAFIE II. Oceli a litiny

METALOGRAFIE II. Oceli a litiny METALOGRAFIE II Oceli a litiny Slitiny železa, uhlíku a popřípadě dalších prvků se nazývají oceli a litiny. Oceli jsou slitiny železa obsahující do 2,14 hm. % uhlíku, litiny s obsahem uhlíku nad 2,14 hm.

Více

Použití. Charakteristika SLEIPNER PŘÍKLADY:

Použití. Charakteristika SLEIPNER PŘÍKLADY: 1 SLEIPNER 2 Charakteristika SLEIPNER je Cr-Mo-V nástrojová legovaná ocel, kterou charakterizují tyto vlastnosti: Dobrá odolnost proti opotřebení Dobrá odolnost proti vyštipování hran a ostří Vysoká pevnost

Více

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W P Název školy: Číslo a název projektu: Číslo a název

Více

7. TEPELNÉ ZPRACOVÁNÍ

7. TEPELNÉ ZPRACOVÁNÍ 7. TEPELNÉ ZPRACOVÁNÍ Záměrné využívání fázových a strukturních přeměn v tuhém stavu k přeměně struktury a tím získání požadovaných mechanických nebo technologických vlastností - struktura ne tvar - využití,

Více

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger 1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových

Více

TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI

TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI Učeň M., Filípek J. Ústav techniky a automobilové dopravy, Agronomická fakulta,

Více

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_16 Autor

Více

NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST

NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST 2010 Bc. Pavla Klufová Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Pro povrchové kalení

Více

Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30

Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30 Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30 Bc. Martin Kuřík Ing. Jana Sobotová, Ph.D Abstrakt V dostupné literatuře není v současnosti dostatečně popsán

Více

Metalurgie vysokopevn ch ocelí

Metalurgie vysokopevn ch ocelí Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M

Více

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4 1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření

Více

C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5%

C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% NÁSTROJOVÁ OCEL LC 185 MP Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% LC 185 MP Je dusíkem legovaná, korozivzdorná ocel typu matrix s excelentní leštitelností.

Více

Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2

Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2 1 RAMAX 2 2 Charakteristika RAMAX 2 je chromová konstrukční ocel odolná proti korozi. Tato ocel se dodává ve stavu zušlechtěném. RAMAX 2 se vyznačuje: vynikající obrobitelnost dobrá odolnost proti korozi

Více

Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME

Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME 1 QRO 90 SUPREME 2 Charakteristika QRO 90 SUPREME je vysokovýkonná Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká pevnost a tvrdost při zvýšených teplotách

Více

Tepelné zpracování ocelí. Kalení a popouštění. Chemicko-tepelné zpracování. Tepelné zpracování litin.

Tepelné zpracování ocelí. Kalení a popouštění. Chemicko-tepelné zpracování. Tepelné zpracování litin. Tepelné zpracování ocelí. Kalení a popouštění. Chemicko-tepelné zpracování. Tepelné zpracování litin. Tomáš Doktor K618 - Materiály 1 26. listopadu 2013 Tomáš Doktor (18MRI1) Kalení a popouštění 26. listopadu

Více

C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0%

C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% NÁSTROJOVÁ OCEL LC 200 N Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% LC 200 N Je vysoce korozivzdorná, dusíkem legovaná nástrojová ocel s výtečnou houževnatostí

Více

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení

Více

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. 2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné

Více

HODNOCENÍ KVALITY TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž, Miloslav Kesl

HODNOCENÍ KVALITY TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž, Miloslav Kesl Tento příspěvek vznikl na základě spolupráce s firmou ŠKO TOOLS Group s.r.o., a řešením projektu výzkumného záměru MSM 232100006 HODNOCENÍ KVALITY TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž,

Více

Metodika hodnocení strukturních změn v ocelích při tepelném zpracování

Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných

Více

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. 2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné

Více

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník

Více

5.0 ZJIŠŤOVÁNÍ FÁZOVÝCH PŘEMĚN

5.0 ZJIŠŤOVÁNÍ FÁZOVÝCH PŘEMĚN 5.0 ZJIŠŤOVÁNÍ FÁZOVÝCH PŘEMĚN Metody zkoumání fázových přeměn v kovech a slitinách jsou založeny na využití změn převážně fyzikálních vlastností, které fázovou přeměnu a s ní spojenou změnu struktury

Více

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky, ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za

Více

S T R O J N IC K Á P Ř ÍR U Č K A část 10, díl 8, kapitola 6, str. 1 10/8.6 K A L E N Í N A M A R T E N Z IT Kalení na martenzit je ochlazení austenitu nadkritickou rychlostí pod teplotu Ms, kdy se ve

Více

Inovace a zkvalitnění výuky prostřednictvím ICT Kontrola a měření strojních součástí a jejich polotovarů Zkoušky technologické Zkoušky prokalitelnosti

Inovace a zkvalitnění výuky prostřednictvím ICT Kontrola a měření strojních součástí a jejich polotovarů Zkoušky technologické Zkoušky prokalitelnosti Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Inovace a zkvalitnění výuky prostřednictvím ICT Kontrola a měření strojních součástí a jejich polotovarů

Více

Úvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství.

Úvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. Laserové kalení Úvod Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. poslední době se začínají komerčně prosazovat

Více

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření

Více

Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C

Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C 1 SVERKER 3 2 Charakteristika SVERKER 3 je wolframem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, která vykazuje následující charakteristické znaky: Maximální odolnost proti opotřebení Vysoká

Více

Abstrakt. Abstract. Bibliografická citace

Abstrakt. Abstract. Bibliografická citace Abstrakt Tato bakalářská práce pojednává o tepelném zpracování ocelí. V úvodu literární rešerše jsou vysvětleny základy tepelného zpracování a je popsán diagram železo-uhlík. Dále se práce zabývá austenitizací

Více

VANADIS 4 SuperClean TM

VANADIS 4 SuperClean TM 1 VANADIS 4 SuperClean TM 2 Rozhodující vlastnosti nástrojových ocelí pro optimální výkon: správná tvrdost pro dané použití vysoká odolnost proti opotřebení vysoká houževnatost. Vysoká odolnost proti opotřebení

Více

Vliv tepelného zpracování Cr-V ledeburitické oceli

Vliv tepelného zpracování Cr-V ledeburitické oceli Vliv tepelného zpracování Cr-V ledeburitické oceli Veronika Mušutová Vedoucí práce: Prof. Dr. Ing. Peter JURČI Abstrakt Definice struktury a vzniku ledeburitické oceli. Tepelné zpracování ledeburitické

Více

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev

Více

Koroze pivních korunek I - struktura II - technologie

Koroze pivních korunek I - struktura II - technologie Koroze pivních korunek I - struktura II - technologie Produkty koroze na hrdle pivní lahve světového výrobce piva Detail hrdla pivní láhve Koroze na vnitřní straně pivní korunky Možné zdroje koroze popř.

Více

US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití.

US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití. NÁSTROJOVÁ OCEL Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ C V W Mo je pro speciální aplikace vyvinutá vysokovýkonná semi-rychlořezná ocel, která svojí koncepcí zaručuje vysokou otěruvzdornost

Více

Vliv povrchu na užitné vlastnosti výrobku

Vliv povrchu na užitné vlastnosti výrobku Vliv povrchu na užitné vlastnosti výrobku Antonín Kříž Tento příspěvek vznikl na základě dlouhodobé spolupráce s průmyslovou společností HOFMEISTER s.r.o. a řešení průmyslového projektu FI-IM4/226, který

Více

Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21

Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21 SVERKER 21 1 SVERKER 21 2 Charakteristika SVERKER 21 je molybdenem a vanadem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, pro kterou jsou charakteristické tyto vlastnosti: TVÁŘENÍ Nástroje

Více

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **

Více

ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí

ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Degradace nízkolegovaných ocelí v abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Odborný Curiculum Vitae Curiculum Vitae Michal Černý - 29.

Více

VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN )

VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN ) VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN 415 142 ) Michal Valdecký, Petr Mutafov, Jaroslav Víšek, Pavel Bílek Vedoucí práce : Ing. Jana Pechmanová Poděkování podniku Poldi-Hütte

Více

Vliv technologie tepelného zpracování na řezivost RO nářadí

Vliv technologie tepelného zpracování na řezivost RO nářadí Vliv technologie tepelného zpracování na řezivost RO nářadí Dr. Ing. Miloslav KESL PILSEN TOOLS s.r.o., Plzeň, Česká Republika Příspěvek vychází z dlouholetých zkušeností fy PILSEN TOOLS s.r.o. s výsledky

Více

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,

Více

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev

Více

Trvanlivost,obrobitelnost,opotřebení břitu

Trvanlivost,obrobitelnost,opotřebení břitu Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Trvanlivost,obrobitelnost,opotřebení břitu

Více

ISOTHERMAL HEAT TREATMENT IZOTERMICKÉ TEPELNÉ ZPRACOVÁNÍ

ISOTHERMAL HEAT TREATMENT IZOTERMICKÉ TEPELNÉ ZPRACOVÁNÍ Učeň M., Filípek J. ISOTHERMAL HEAT TREATMENT IZOTERMICKÉ TEPELNÉ ZPRACOVÁNÍ Ústav základů techniky a automobilové dopravy, Agronomická fakulta, Mendelova zemědělská a lesnická univerzita v Brně, Zemědělská

Více

Technologický postup kalení a popouštění

Technologický postup kalení a popouštění Předmět: Ročník: Vytvořil: Datum: Strojírenská technologie čtvrtý V. Večeřová 25.6.2012 Název zpracovaného celku: Technologický postup kalení a popouštění Technologický postup kalení a popouštění Zadání:

Více

MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE

MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2010 PETR DOSKOČIL Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy Tepelné zpracování oceli Bakalářská

Více

3. VÝSLEDKY ZKOUŠEK A JEJICH DISKUSE

3. VÝSLEDKY ZKOUŠEK A JEJICH DISKUSE SLEDOVÁNÍ STRUKTURNÍCH CHARAKTERISTIK A VLASTNOSTÍ VÁLCOVANÝCH VÝROBKU Z UHLÍKOVÝCH A MIKROLEGOVANÝCH OCELÍ V SOUVISLOSTI S VLASTNOSTMI PRIMÁRNÍCH KONTISLITKU MONITORING THE STRUCTURE CHARACTERISTIC AND

Více

Charakteristika. Vlastnosti. Použití NÁSTROJE PRO TVÁŘENÍ ( KOVÁNÍ) ZA TEPLA FORMY NA VÝROBKY Z PLASTŮ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ FYZIKALNÍ ÚDAJE

Charakteristika. Vlastnosti. Použití NÁSTROJE PRO TVÁŘENÍ ( KOVÁNÍ) ZA TEPLA FORMY NA VÝROBKY Z PLASTŮ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ FYZIKALNÍ ÚDAJE 1 VIDAR SUPERIOR 2 Charakteristika VIDAR SUPERIOR je Cr-Mo-V legovaná ocel pro práci za tepla, která je charakterizována následujícími vlastnostmi: vysoká odolnost proti teplotním šokům a tepelné únavě

Více

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii.

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. Henry Kaiser, Hoover Dam 1 Henry Kaiser, 2 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti

Více

B 550B ,10

B 550B ,10 VŠB Technická univerzita Ostrava Svařování betonářských ocelí (ocelových výztuží) ČSN EN ISO 17660-1 ČSN EN ISO 17660-2 doc. Ing. Ivo Hlavatý, Ph.D. 1 2 Přehled typů ocelí betonářské výztuže Poř. číslo

Více

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D. VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj

Více

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Petr Hrachovina, Böhler Uddeholm CZ s.r.o., phrachovina@bohler-uddeholm.cz O svařování heterogenních

Více

Vítězslav Bártl. duben 2012

Vítězslav Bártl. duben 2012 VY_32_INOVACE_VB03_Rozdělení oceli podle chemického složení a podle oblasti použití Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast,

Více

MIKROSTRUKTURA A ŽÁROPEVNÉ VLASTNOSTI SVAROVÉHO SPOJE OCELI P92 SVOČ FST 2009

MIKROSTRUKTURA A ŽÁROPEVNÉ VLASTNOSTI SVAROVÉHO SPOJE OCELI P92 SVOČ FST 2009 MIKROSTRUKTURA A ŽÁROPEVNÉ VLASTNOSTI SVAROVÉHO SPOJE OCELI P92 SVOČ FST 2009 Bc. Petr MARTÍNEK Západočeská univerzita v Plzni Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku

Více

Krystalizace ocelí a litin

Krystalizace ocelí a litin Moderní technologie ve studiu aplikované fyziky reg. č.: CZ.1.07/2.2.00/07.0018. Krystalizace ocelí a litin Hana Šebestová,, Petr Schovánek Společná laboratoř optiky Univerzity Palackého a Fyzikáln lního

Více

6.3 Výrobky Způsob výroby volí výrobce. Pro minimální stupeň přetváření válcovaných a kovaných výrobků viz A4.

6.3 Výrobky Způsob výroby volí výrobce. Pro minimální stupeň přetváření válcovaných a kovaných výrobků viz A4. VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 10084 Oceli k cementování Technické dodací podmínky Údaje pro objednávání.1 Povinné

Více

Oceli do nízkých a kryogenních teplot. Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel.

Oceli do nízkých a kryogenních teplot. Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel. Oceli do nízkých a kryogenních teplot Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel. Železniční neštěstí u Eschede 3.června 1998 Statistika pasažérů: 287 (v ICE-1 max. 651)

Více

4. KOVOVÉ MATERIÁLY A JEJICH ZPRACOVÁNÍ. 4.1 Technické slitiny železa. 4.1.1 Slitiny železa s uhlíkem a vliv dalších prvků

4. KOVOVÉ MATERIÁLY A JEJICH ZPRACOVÁNÍ. 4.1 Technické slitiny železa. 4.1.1 Slitiny železa s uhlíkem a vliv dalších prvků 4. KOVOVÉ MATERIÁLY A JEJICH ZPRACOVÁNÍ 4.1 Technické slitiny železa 4.1.1 Slitiny železa s uhlíkem a vliv dalších prvků Železo je přechodový kov s atomovým číslem 26, atomovou hmotností 55,85, měrnou

Více

FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING

FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING Doc.Dr.Ing. Antonín KŘÍŽ Sborník str. 183-192 Požadavky kladené dnešními výrobci, zejména v průmyslu dopravních

Více

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci

Více

dělení materiálu, předzpracované polotovary

dělení materiálu, předzpracované polotovary dělení materiálu, předzpracované polotovary Dělení materiálu, výroba řezaných bloků V našem kladenském skladu jsou k disposici tři pásové strojní pily, dvě z nich jsou automatické typu KASTOtec A5. Maximální

Více

Žíhání druhého druhu. Teorie tepelného zpracování Katedra materiálu Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007

Žíhání druhého druhu. Teorie tepelného zpracování Katedra materiálu Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Žíhání druhého druhu Teorie tepelného zpracování Katedra materiálu Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Rozdělení Žíhání 2. druhu oceli litiny Neželezné kovy austenitizace Rozpad

Více

Rozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40

Rozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40 1 VANCRON 40 2 Rozhodující vlastnosti nástrojových ocelí pro: OPTIMÁLNÍ VÝKON NÁSTROJŮ V mnoha aplikacích nástrojových ocelí pro práci za studena vyžadujeme povlakování povrchu, jako prevenci proti nalepování

Více

Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa

Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa doc. Ing. Jiří Janovec, CSc., Ing. Petr Ducháček ČVUT v Praze, Fakulta strojní, Karlovo náměstí 13, Praha 2 Jiri.Janovec@fs.cvut.cz, Petr.Duchacek@fs.cvut.cz

Více
