1 Hyperchill chladicí jednotky

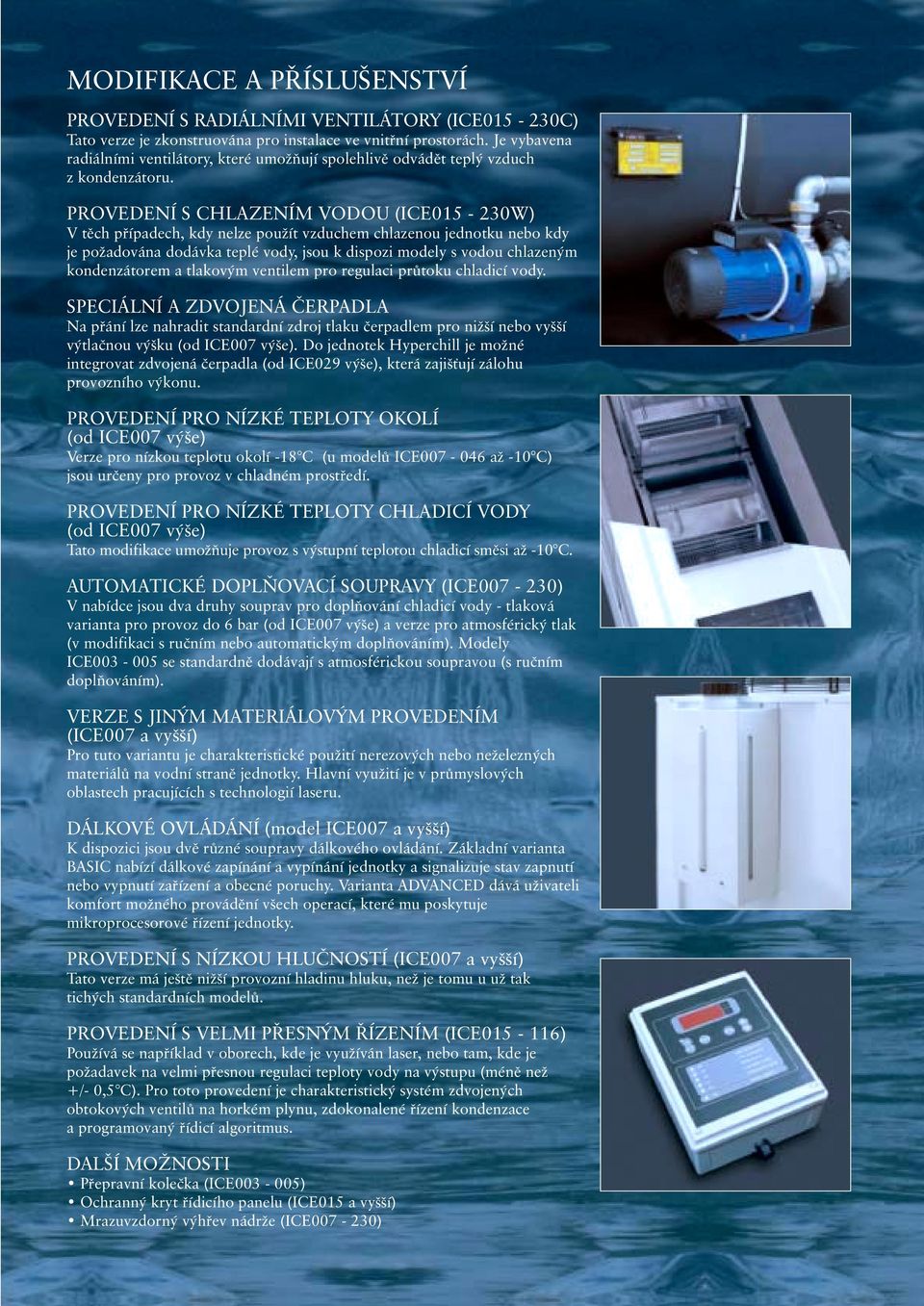

2 MODIFIKACE A PŘÍSLUŠENSTVÍ PROVEDENÍ S RADIÁLNÍMI VENTILÁTORY (ICE C) Tato verze je zkonstruována pro instalace ve vnitřní prostorách. Je vybavena radiálními ventilátory, které umožňují spolehlivě odvádět teplý vzduch z kondenzátoru. PROVEDENÍ S CHLAZENÍM VODOU (ICE W) V těch případech, kdy nelze použít vzduchem chlazenou jednotku nebo kdy je požadována dodávka teplé vody, jsou k dispozi modely s vodou chlazeným kondenzátorem a tlakovým ventilem pro regulaci průtoku chladicí vody. SPECIÁLNÍ A ZDVOJENÁ ČERPADLA Na přání lze nahradit standardní zdroj tlaku čerpadlem pro nižší nebo vyšší výtlačnou výšku (od ICE007 výše). Do jednotek Hyperchill je možné integrovat zdvojená čerpadla (od ICE029 výše), která zajišťují zálohu provozního výkonu. PROVEDENÍ PRO NÍZKÉ TEPLOTY OKOLÍ (od ICE007 výše) Verze pro nízkou teplotu okolí 18 C (u modelů ICE až 10 C) jsou určeny pro provoz v chladném prostředí. PROVEDENÍ PRO NÍZKÉ TEPLOTY CHLADICÍ VODY (od ICE007 výše) Tato modifikace umožňuje provoz s výstupní teplotou chladicí směsi až 10 C. AUTOMATICKÉ DOPLŇOVACÍ SOUPRAVY (ICE ) V nabídce jsou dva druhy souprav pro doplňování chladicí vody tlaková varianta pro provoz do 6 bar (od ICE007 výše) a verze pro atmosférický tlak (v modifikaci s ručním nebo automatickým doplňováním). Modely ICE se standardně dodávají s atmosférickou soupravou (s ručním doplňováním). VERZE S JINÝM MATERIÁLOVÝM PROVEDENÍM (ICE007 a vyšší) Pro tuto variantu je charakteristické použití nerezových nebo neželezných materiálů na vodní straně jednotky. Hlavní využití je v průmyslových oblastech pracujících s technologií laseru. DÁLKOVÉ OVLÁDÁNÍ (model ICE007 a vyšší) K dispozici jsou dvě různé soupravy dálkového ovládání. Základní varianta BASIC nabízí dálkové zapínání a vypínání jednotky a signalizuje stav zapnutí nebo vypnutí zařízení a obecné poruchy. Varianta ADVANCED dává uživateli komfort možného provádění všech operací, které mu poskytuje mikroprocesorové řízení jednotky. PROVEDENÍ S NÍZKOU HLUČNOSTÍ (ICE007 a vyšší) Tato verze má ještě nižší provozní hladinu hluku, než je tomu u už tak tichých standardních modelů. PROVEDENÍ S VELMI PŘESNÝM ŘÍZENÍM (ICE ) Používá se například v oborech, kde je využíván laser, nebo tam, kde je požadavek na velmi přesnou regulaci teploty vody na výstupu (méně než +/ 0,5 C). Pro toto provedení je charakteristický systém zdvojených obtokových ventilů na horkém plynu, zdokonalené řízení kondenzace a programovaný řídicí algoritmus. DALŠÍ MOŽNOSTI Přepravní kolečka (ICE ) Ochranný kryt řídicího panelu (ICE015 a vyšší) Mrazuvzdorný výhřev nádrže (ICE )

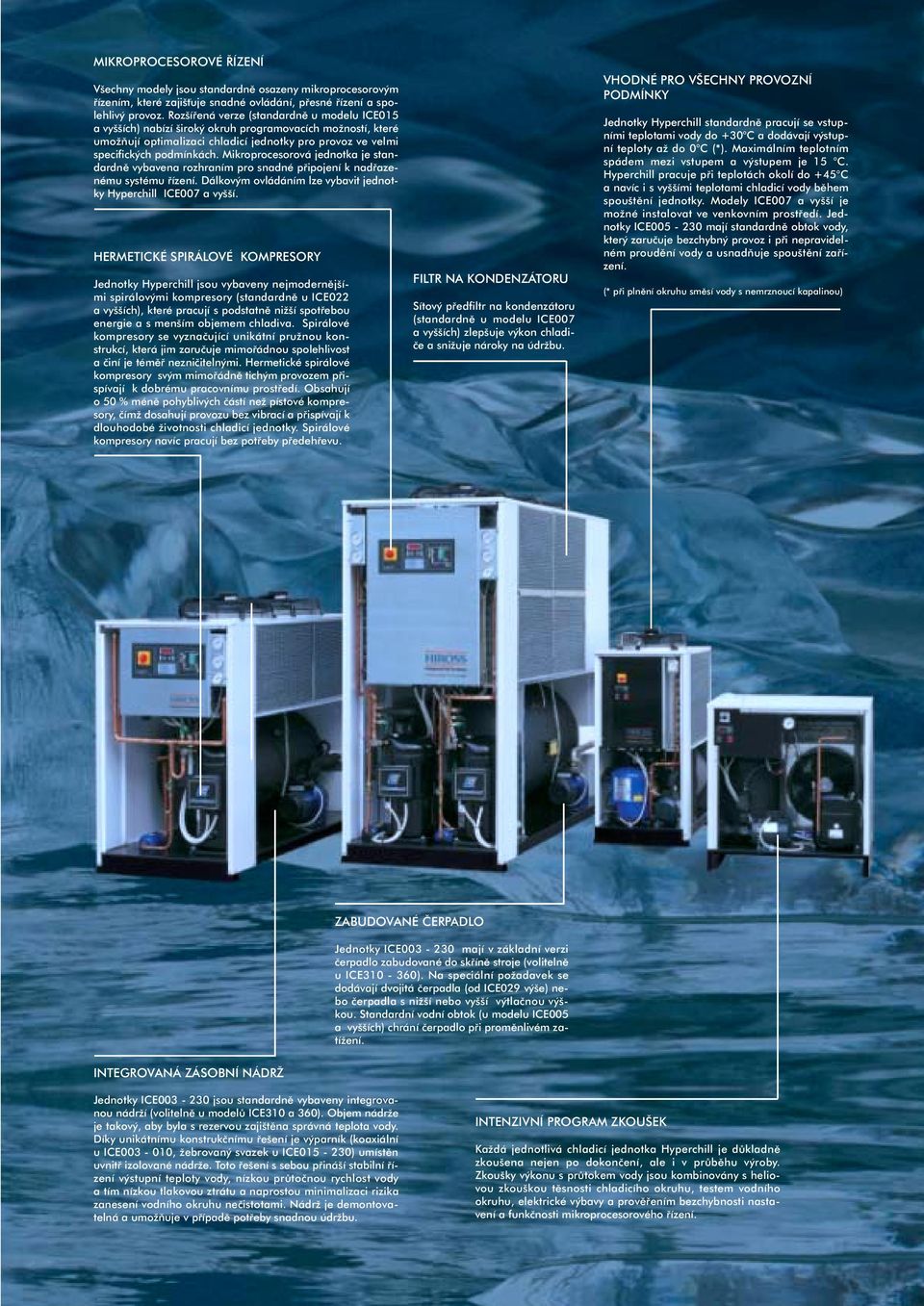

3 MIKROPROCESOROVÉ ŘÍZENÍ Všechny modely jsou standardně osazeny mikroprocesorovým řízením, které zajišťuje snadné ovládání, přesné řízení a spo lehlivý provoz. Rozšířená verze (standardně u modelu ICE015 a vyšších) nabízí široký okruh programovacích možností, které umožňují optimalizaci chladicí jednotky pro provoz ve velmi specifických podmínkách. Mikroprocesorová jednotka je stan dardně vybavena rozhraním pro snadné připojení k nadřaze nému systému řízení. Dálkovým ovládáním lze vybavit jednot ky Hyperchill ICE007 a vyšší. HERMETICKÉ SPIRÁLOVÉ KOMPRESORY Jednotky Hyperchill jsou vybaveny nejmodernější mi spirálovými kompresory (standardně u ICE022 a vyšších), které pracují s podstatně nižší spotřebou energie a s menším objemem chladiva. Spirálové kompresory se vyznačující unikátní pružnou kon strukcí, která jim zaručuje mimořádnou spolehlivost a činí je téměř nezničitelnými. Hermetické spirálové kompresory svým mimořádně tichým provozem při spívají k dobrému pracovnímu prostředí. Obsahují o 50 % méně pohyblivých částí než pístové kompre sory, čímž dosahují provozu bez vibrací a přispívají k dlouhodobé životnosti chladicí jednotky. Spirálové kompresory navíc pracují bez potřeby předehřevu. FILTR NA KONDENZÁTORU Sítový předfiltr na kondenzátoru (standardně u modelu ICE007 a vyšších) zlepšuje výkon chladi če a snižuje nároky na údržbu. VHODNÉ PRO VŠECHNY PROVOZNÍ PODMÍNKY Jednotky Hyperchill standardně pracují se vstup ními teplotami vody do +30 C a dodávají výstup ní teploty až do 0 C (*). Maximálním teplotním spádem mezi vstupem a výstupem je 15 C. Hyperchill pracuje při teplotách okolí do +45 C a navíc i s vyššími teplotami chladicí vody během spouštění jednotky. Modely ICE007 a vyšší je možné instalovat ve venkovním prostředí. Jed notky ICE mají standardně obtok vody, který zaručuje bezchybný provoz i při nepravidel ném proudění vody a usnadňuje spouštění zaří zení. (* při plnění okruhu směsí vody s nemrznoucí kapalinou) ZABUDOVANÉ ČERPADLO Jednotky ICE mají v základní verzi čerpadlo zabudované do skříně stroje (volitelně u ICE ). Na speciální požadavek se dodávají dvojitá čerpadla (od ICE029 výše) ne bo čerpadla s nižší nebo vyšší výtlačnou výš kou. Standardní vodní obtok (u modelu ICE005 a vyšších) chrání čerpadlo při proměnlivém za tížení. INTEGROVANÁ ZÁSOBNÍ NÁDRŽ Jednotky ICE jsou standardně vybaveny integrova nou nádrží (volitelně u modelů ICE310 a 360). Objem nádrže je takový, aby byla s rezervou zajištěna správná teplota vody. Díky unikátnímu konstrukčnímu řešení je výparník (koaxiální u ICE , žebrovaný svazek u ICE ) umístěn uvnitř izolované nádrže. Toto řešení s sebou přináší stabilní ří zení výstupní teploty vody, nízkou průtočnou rychlost vody a tím nízkou tlakovou ztrátu a naprostou minimalizaci rizika zanesení vodního okruhu nečistotami. Nádrž je demontova telná a umožňuje v případě potřeby snadnou údržbu. INTENZIVNÍ PROGRAM ZKOUŠEK Každá jednotlivá chladicí jednotka Hyperchill je důkladně zkoušena nejen po dokončení, ale i v průběhu výroby. Zkoušky výkonu s průtokem vody jsou kombinovány s helio vou zkouškou těsnosti chladicího okruhu, testem vodního okruhu, elektrické výbavy a prověřením bezchybnosti nasta vení a funkčnosti mikroprocesorového řízení.

4 SNADNÉ OVLÁDÁNÍ Hyperchill je řada chladicích jednotek se všemi pracovními uzly integrovanými uvnitř skříně stroje, tzn. s chladicím okruhem i s hydraulickou sekcí. Díky kompaktní konstrukci a nízké hmotnosti je snadné zařízení instalovat ve vnitřních prostorách; modely od ICE007 lze instalovat i ve venkovním prostředí. Z důvodu snadné údržby je přístup ke všem komponentům zepředu, lze vyjmout nádrž s výparníkem a kondenzátor je koncipován odděleně od zbytku jednotky (u modelu ICE007 a vyšších). Každý model lze použít v uzavřených tlakových okruzích, což usnadňuje návrh systému chlazení. Mikroprocesorová řídící jednotka PŘESNÉ ŘÍZENÍ Na rozdíl od tradičních strojních chladičů je u jednotek Hyperchill výparník konfigurován před zásobní nádrží a řídící teplotní čidlo je umístěno na výstupu vody. Toto řešení zaručuje její velmi přesnou regulaci podle požadavku. Stabilita teploty vody je dále zlepšena tím, že nádoba je po stránce objemu předimenzována vůči chladicímu výkonu. Bezporuchový provoz za všech podmínek je zajištěn protimrazovým termostatem, hladinovým snímačem a vnitřním obtokem mezi vstupem a výstupem vody (standardně u modelu ICE007 a vyšších). Integrovaná zásobní nádrž ÚSPORNÝ PROVOZ, OHLED NA ŽIVOTNÍ PROSTŘEDÍ Všechny modely Hyperchill jsou plněny chladivem R407C, které je šetrné k životnímu prostředí a je velmi účinné, což vede ke snížení spotřeby elektrické energie. Modely ICE022 a vyšší jsou vybaveny hermetickými spirálovými kompresory, které zajišťují úspory energie okolo 20%. Konstrukce s více kompresory (model ICE076 a vyšší) zajišťuje podstatné úspory energie při částečných zatíženích. Hermetické spirálové kompresory BEZPORUCHOVÝ PROVOZ Filtr na vstupu chladicího vzduchu Jednotky Hyperchill pracují spolehlivě v jakkoli náročných podmínkách a při všech možných způsobech použití. Vyšší spolehlivost zajišťuje instalace více kompresorů a zdvojených nezávislých chladicích okruhů (u modelu ICE076 a vyšších) s automatickým střídáním. K bezproblémovému provozu přispívá rozsáhlý seznam ochranných prvků. Široké provozní limity a filtr na vstupu chladicího vzduchu na kondenzátor (u modelu ICE007 a vyšších) zajišťují funkčnost zařízení i v nejnáročnějších provozních podmínkách. Při instalaci v uzavřeném chladicím okruhu je provoz jednotky bez ztrát vody a bez možnosti zanesení vodního okruhu.

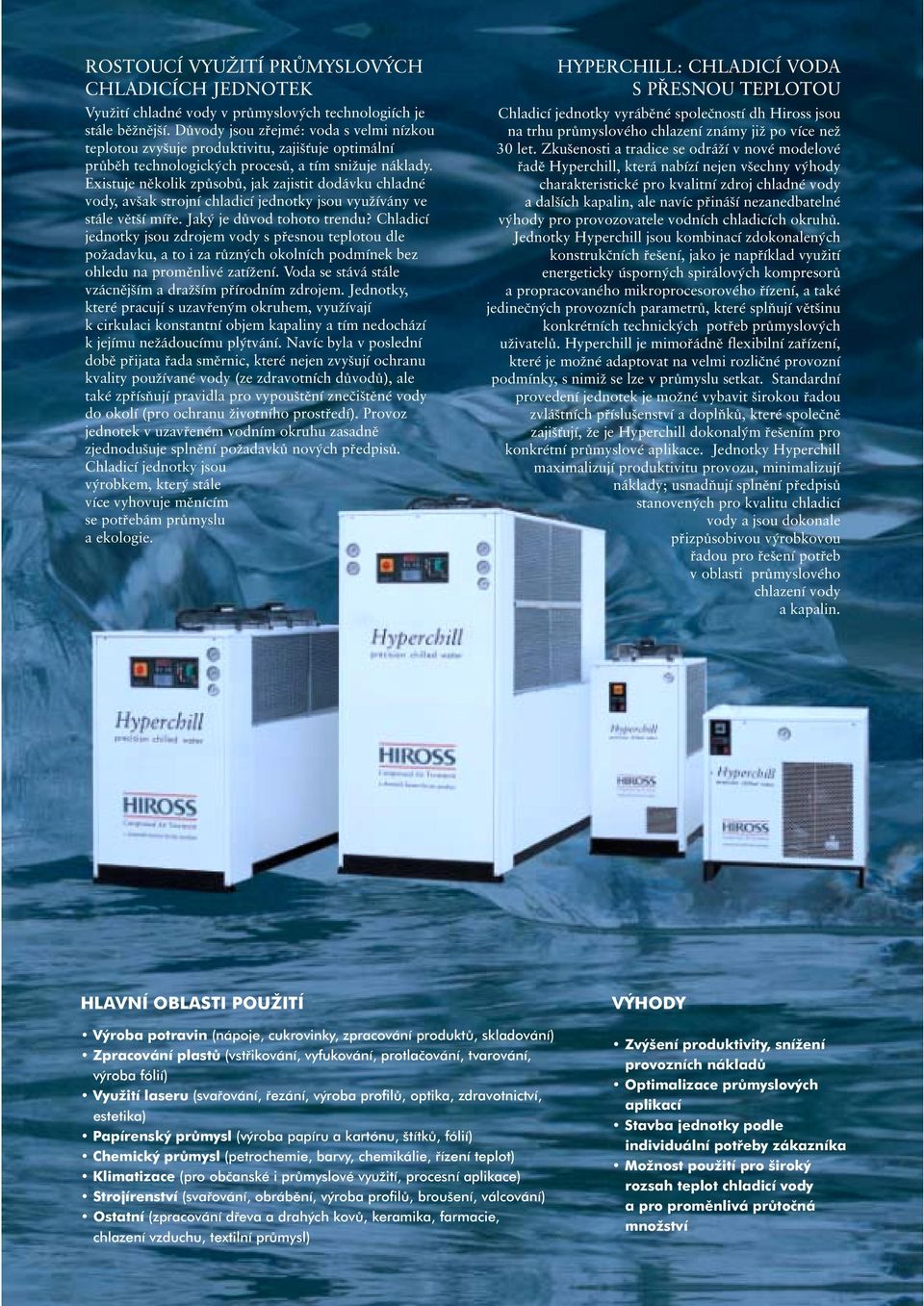

5 ROSTOUCÍ VYUŽITÍ PRŮMYSLOVÝCH CHLADICÍCH JEDNOTEK Využití chladné vody v průmyslových technologiích je stále běžnější. Důvody jsou zřejmé: voda s velmi nízkou teplotou zvyšuje produktivitu, zajišťuje optimální průběh technologických procesů, a tím snižuje náklady. Existuje několik způsobů, jak zajistit dodávku chladné vody, avšak strojní chladicí jednotky jsou využívány ve stále větší míře. Jaký je důvod tohoto trendu? Chladicí jednotky jsou zdrojem vody s přesnou teplotou dle požadavku, a to i za různých okolních podmínek bez ohledu na proměnlivé zatížení. Voda se stává stále vzácnějším a dražším přírodním zdrojem. Jednotky, které pracují s uzavřeným okruhem, využívají k cirkulaci konstantní objem kapaliny a tím nedochází k jejímu nežádoucímu plýtvání. Navíc byla v poslední době přijata řada směrnic, které nejen zvyšují ochranu kvality používané vody (ze zdravotních důvodů), ale také zpřísňují pravidla pro vypouštění znečištěné vody do okolí (pro ochranu životního prostředí). Provoz jednotek v uzavřeném vodním okruhu zasadně zjednodušuje splnění požadavků nových předpisů. Chladicí jednotky jsou výrobkem, který stále více vyhovuje měnícím se potřebám průmyslu a ekologie. HYPERCHILL: CHLADICÍ VODA S PŘESNOU TEPLOTOU Chladicí jednotky vyráběné společností dh Hiross jsou na trhu průmyslového chlazení známy již po více než 30 let. Zkušenosti a tradice se odráží v nové modelové řadě Hyperchill, která nabízí nejen všechny výhody charakteristické pro kvalitní zdroj chladné vody a dalších kapalin, ale navíc přináší nezanedbatelné výhody pro provozovatele vodních chladicích okruhů. Jednotky Hyperchill jsou kombinací zdokonalených konstrukčních řešení, jako je například využití energeticky úsporných spirálových kompresorů a propracovaného mikroprocesorového řízení, a také jedinečných provozních parametrů, které splňují většinu konkrétních technických potřeb průmyslových uživatelů. Hyperchill je mimořádně flexibilní zařízení, které je možné adaptovat na velmi rozličné provozní podmínky, s nimiž se lze v průmyslu setkat. Standardní provedení jednotek je možné vybavit širokou řadou zvláštních příslušenství a doplňků, které společně zajišťují, že je Hyperchill dokonalým řešením pro konkrétní průmyslové aplikace. Jednotky Hyperchill maximalizují produktivitu provozu, minimalizují náklady; usnadňují splnění předpisů stanovených pro kvalitu chladicí vody a jsou dokonale přizpůsobivou výrobkovou řadou pro řešení potřeb v oblasti průmyslového chlazení vody a kapalin. HLAVNÍ OBLASTI POUŽITÍ VÝHODY Výroba potravin (nápoje, cukrovinky, zpracování produktů, skladování) Zpracování plastů (vstřikování, vyfukování, protlačování, tvarování, výroba fólií) Využití laseru (svařování, řezání, výroba profilů, optika, zdravotnictví, estetika) Papírenský průmysl (výroba papíru a kartónu, štítků, fólií) Chemický průmysl (petrochemie, barvy, chemikálie, řízení teplot) Klimatizace (pro občanské i průmyslové využití, procesní aplikace) Strojírenství (svařování, obrábění, výroba profilů, broušení, válcování) Ostatní (zpracování dřeva a drahých kovů, keramika, farmacie, chlazení vzduchu, textilní průmysl) Zvýšení produktivity, snížení provozních nákladů Optimalizace průmyslových aplikací Stavba jednotky podle individuální potřeby zákazníka Možnost použití pro široký rozsah teplot chladicí vody a pro proměnlivá průtočná množství

6 is a registered trademark of HIROSS S.p.A. Zařízení na úpravu stlačeného vzduchu a průmyslové chlazení HIROSS Dochlazovače, odlučovače, filtry, kondenzační sušiče, adsorpční sušiče, odvaděče kondenzátu, separátory oleje z kondenzátu, chladící jednotky a chladiče kapalin domnick hunter hiross S.p.A. S. Angelo di Piove Padova Italy Tel Fax hiross.com
