BALUSTRADO. Profily pro skleněné zábradlí Profiles for glass balustrades

Transkript

1 9 BALUSTRADO Profily pro skleněné zábradlí Profiles for glass balustrades

2 Bartosini s.r.o. Kancelář: Karvinská 1897, Český Těšín tel.: ;

3 BALUSTRADO BALUSTRADO-D Zábradlí - profil s horním kotvením Balustrade - top fixing Vymezovací klín Spacing wedge Podložka Gasket Vrtání profil mm Drilling for profil mm Délka (mm) Lenght (mm) BAL-D AX BAL-D NA BAL-D 1500 AX BAL-D 1500 NA 50 Vrtání profil 1500 mm Drilling for profil 1500 mm 50 tloušťka skla (mm): 12,76-21,52 (viz str. 6) stříbrný elox / anodised aluminium stříbrný elox / anodised aluminium glass thickness (mm): 12,76-21,52 (see p. 6) materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést When mounting outdoors we odvodnění profilu recommend punching drainage 1

4 BALUSTRADO-S Zábradlí - profil s bočním kotvením Balustrade - side fixing , Vymezovací klín Spacing wedge Podložka Gasket Délka (mm) Lenght (mm) Vrtání profil a 1500 mm Drilling for profil and 1500 mm BAL-S AX BAL-S NA BAL-S 1500 AX BAL-S 1500 NA stříbrný elox / anodised aluminium stříbrný elox / anodised aluminium tloušťka skla (mm): 12,76-21,52 (viz str. 6) glass thickness (mm): 12,76-21,52 (see p. 6) materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included neobsahuje záslepky montážních otvorů cover of mounting holes is not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést When mounting outdoors we odvodnění profilu recommend punching drainage 2

5 BALUSTRADO-F Zábradlí - profil s vyoseným horním kotvením Balustrade - top ofset fixing R ,76 Vymezovací klín Spacing wedge Podložka Gasket Vrtání profil mm Drilling for profil mm BAL-F- AX BAL-F- NA BAL-F-1500 AX BAL-F-1500 NA Délka (mm) Lenght (mm) stříbrný elox / anodised aluminium stříbrný elox / anodised aluminium Vrtání profil 1500 mm Drilling for profil 1500 mm tloušťka skla (mm): 12,76-21,52 (viz str. 6) glass thickness (mm): 12,76-21,52 (see p. 6) materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included neobsahuje záslepky montážních otvorů cover of mounting holes is not included Prosíme specifikujte tlouštku skla při objednávce Při použití v exteriéru nutno provést odvodnění profilu Please specify the glass thickness When mounting outdoors we recommend punching drainage 3

6 BAL-D-EC Čelní záslepka Balustrade end cap 45 BAL-D-EC SSS BAL-D-EC NA materiál: nerez kartáčovaná nerez / satin steel RAL 9006 / RAL 9006 material: stainless steel BAL-S-EC Čelní záslepka Balustrade end cap BAL-S-EC SSS BAL-S-EC NA materiál: nerez kartáčovaná nerez / satin steel RAL 9006 / RAL 9006 material: stainless steel 4

7 BAL-F-EC L (R) Čelní záslepka levá a pravá Balustrade end cap R pravá / right levá / left 1 BAL-F-EC-L SSS BAL-F-EC-R SSS BAL-F-EC-L NA BAL-F-EC-R NA Orientace Orientation levá / left pravá / right levá / left pravá / right kartáčovaná nerez / satin steel kartáčovaná nerez / satin steel RAL 9006 / RAL 9006 RAL 9006 / RAL 9006 materiál: nerez Orientaci záslepky určujeme při pohledu z kotevní strany material: stainless steel U22X22/2 Ochrana hrany skleněného zábradlí Balustrade glass-edge protection profile Ochrana hrany skleněného zábradlí U22X22/2 22 Oboustranná lepící páska U22x22/2 AX U22x22/2 NA materiál: hliník Délka (mm) / Lenght (mm) / imitace kartačované nerezi / alinox elox / anodized material: aluminium 5

8 PŘÍSLUŠENSTVÍ Podložka pod sklo L Pad L PODLOŽKA POD SKLO L / PAD L PŘÍSLUŠENSTVÍ Vymezovací montážní klíny - podle tloušťky skla Wedge inserts - accoding to the glass thickness ŽLUTÝ / YELLOW ČERVENÝ / RED ZELENÝ / GREEN MODRÝ / BLUE HNĚDÝ / BROWN pro sklo 12,76 mm for glass 12,76 mm pro sklo 16,76 mm for glass 16,76 mm pro sklo 17,52 mm for glass 17,52 mm pro sklo 20,76 mm for glass 20,76 mm pro sklo 21,52 mm for glass 21,52 mm PŘÍSLUŠENSTVÍ Set pro délku mm obsahuje: SET for mm include Těsnění Rubber seals Výrobek / Produkt Podložka pod sklo L / Pad L Vymezovací klín / Wedge insert Univerzální těsnění / Universal seal Zasklívací těsnění Rubber seal according to the glass thickness Kusů/ Pcs mm mm Univerzální těsnění Set pro délku 1500 mm obsahuje: SET for 1500 mm include Výrobek / Produkt Kusů/ Pcs Podložka pod sklo L / Pad L 6 TĚSNĚNÍ / RUBBER SEALS Zasklívací těsnění Vymezovací klín / Wedge insert Univerzální těsnění / Universal seal Zasklívací těsnění Rubber seal according to the glass thickness mm 1500 mm 6

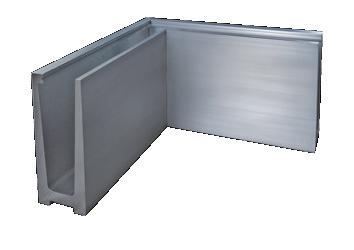

9 BAL-D-COR-EXT Rohový spoj pro Balustrado D Corner connector for Balustrado D BAL-D-COR-EXT AX BAL-D-COR-EXT NA stříbrný elox / anodized aluminium tloušťka skla (mm): 12,76-21,52 (viz str. 6) glass thickness (mm): 12,76-21,52 (see p. 6) materiál: hliník material: aluminium obsahuje montážní klíny a těsnění neobsahuje kotvení do podlahy Prosíme specifikujte tlouštku skla při objednávce seals, pads and wedge inserts included fixing accessories to the floor not included Please specify the glass thickness Při použití v exteriéru nutno provést odvodnění profilu When mounting outdoors we recommend punching drainage BAL-D-COR-INT Rohový spoj pro Balustrado D Corner connector for Balustrado D BAL-D-COR-INT AX BAL-D-COR-INT NA stříbrný elox / anodized aluminium tloušťka skla (mm): 12,76-21,52 (viz str. 6) glass thickness (mm): 12,76-21,52 (see p. 6) materiál: hliník material: aluminium obsahuje montážní klíny a těsnění seals, pads and wedge inserts included neobsahuje kotvení do podlahy fixing accessories to the floor not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést odvodnění profilu When mounting outdoors we recommend punching drainage 7
