1 SIENA BALUSTRADO Kování pro zábradlí Balustrades fittings 9

2 Bartosini s.r.o. Kancelář: Karvinská 1897, Český Těšín tel.: ;

3 BALUSTRADO-D Zábradlí - profil s horním kotvením Balustrade - top fixing Vymezovací klín Spacing wedge Podložka Gasket Vrtání profil 3000 mm Drilling for profil 3000 mm Vrtání profil 1500 mm Drilling for profil 1500 mm BAL-D 3000 AX BAL-D 3000 NA BAL-D 1500 AX BAL-D 1500 NA Délka (mm) Lenght (mm) alinox / alinox stříbrný elox / anodised aluminium alinox / alinox stříbrný elox / anodised aluminium tloušťka skla (mm):,76-21,52 glass thickness (mm):,76-21,52 materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést When mounting outdoors we odvodnění profilu recommend punching drainage 1

4 BALUSTRADO-S Zábradlí - profil s bočním kotvením Balustrade - side fixing , Vymezovací klín Spacing wedge Podložka Gasket Délka (mm) Lenght (mm) Vrtání profil 3000 a 1500 mm Drilling for profil 3000 and 1500 mm BAL-S 3000 AX BAL-S 3000 NA BAL-S 1500 AX BAL-S 1500 NA alinox / alinox stříbrný elox / anodised aluminium alinox / alinox stříbrný elox / anodised aluminium tloušťka skla (mm):,76-21,52 glass thickness (mm):,76-21,52 materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included neobsahuje záslepky montážních otvorů cover of mounting holes is not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést When mounting outdoors we odvodnění profilu recommend punching drainage 2

5 BALUSTRADO-F Zábradlí - profil s vyoseným horním kotvením Balustrade - top ofset fixing R 2 16,76 Vymezovací klín Spacing wedge Podložka Gasket Vrtání profil 3000 mm Drilling for profil 3000 mm BAL-F-3000 AX BAL-F-3000 NA BAL-F-1500 AX BAL-F-1500 NA Délka (mm) Lenght (mm) alinox / alinox stříbrný elox / anodised aluminium alinox / alinox stříbrný elox / anodised aluminium Vrtání profil 1500 mm Drilling for profil 1500 mm tloušťka skla (mm):,76-21,52 glass thickness (mm):,76-21,52 materiál: hliník material: aluminium obsahuje montážní klíny a těsnění mouting accessories included neobsahuje kotvení do podlahy fixing accessories to the floor not included neobsahuje záslepky montážních otvorů cover of mounting holes is not included Prosíme specifikujte tlouštku skla při objednávce Při použití v exteriéru nutno provést odvodnění profilu Please specify the glass thickness When mounting outdoors we recommend punching drainage 3

6 BAL-D-EC Čelní záslepka Balustrade end cap BAL-D-EC NA BAL-D-EC SSS materiál: nerez RAL 9006 / RAL 9006 kartáčovaná nerez / satin steel material: stainless steel BAL-S-EC Čelní záslepka Balustrade end cap BAL-S-EC NA BAL-S-EC SSS materiál: nerez RAL 9006 / RAL 9006 kartáčovaná nerez / satin steel material: stainless steel 4

7 BAL-F-EC L (R) Čelní záslepka levá a pravá Balustrade end cap 2 R 100 pravá / right levá / left 1 BAL-F-EC-L NA BAL-F-EC-R NA BAL-F-EC-L SSS BAL-F-EC-R SSS Orientace Orientation levá / left pravá / right levá / left pravá / right RAL 9006 / RAL 9006 RAL 9006 / RAL 9006 kartáčovaná nerez / satin steel kartáčovaná nerez / satin steel materiál: nerez Orientaci záslepky určujeme při pohledu z kotevní strany U22X22/2 Ochrana hrany skleněného zábradlí Balustrade glass-edge protection profile material: stainless steel Ochrana hrany skleněného zábradlí U22X22/2 22 Oboustranná lepící páska U22x22/2 NA U22x22/2 AX materiál: hliník Délka (mm) / Lenght (mm) / 3000 elox / anodized 3000 imitace kartačované nerezi / alinox material: aluminium 5

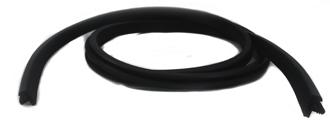

8 PŘÍSLUŠENSTVÍ Podložka pod sklo L Pad L PODLOŽKA POD SKLO L / PAD L PŘÍSLUŠENSTVÍ Vymezovací montážní klíny - podle tloušťky skla Wedge inserts - accoding to the glass thickness ŽLUTÝ / YELLOW ČERVENÝ / RED ZELENÝ / GREEN MODRÝ / BLUE HNĚDÝ / BROWN pro sklo,76 mm for glass,76 mm pro sklo 16,76 mm for glass 16,76 mm pro sklo 17,52 mm for glass 17,52 mm pro sklo 20,76 mm for glass 20,76 mm pro sklo 21,52 mm for glass 21,52 mm PŘÍSLUŠENSTVÍ Set pro délku 3000 mm obsahuje: SET for 3000 mm channel shoe Těsnění Rubber seals Výrobek / Produkt Podložka pod sklo L / Pad L Vymezovací klín / Wedge insert Univerzální těsnění / Universal seal Zasklívací těsnění Rubber seal according to the glass thickness Kusů/ Pcs 3000 mm 3000 mm Univerzální těsnění Set pro délku 1500 mm obsahuje: SET for 1500 mm channel shoe Výrobek / Produkt Kusů/ Pcs Podložka pod sklo L / Pad L 6 TĚSNĚNÍ / RUBBER SEALS Zasklívací těsnění Vymezovací klín / Wedge insert Univerzální těsnění / Universal seal Zasklívací těsnění Rubber seal according to the glass thickness mm 1500 mm 6

9 BAL-D-COR-EXT Rohový spoj pro Balustrado D Corner connector for Balustrado D BAL-D-COR-EXT AX BAL-D-COR-EXT NA alinox / alinox stříbrný elox / anodized aluminium tloušťka skla (mm): glass thickness (mm): materiál: hliník material: aluminium obsahuje montážní klíny a těsnění seals, pads and wedge inserts included neobsahuje kotvení do podlahy fixing accessories to the floor not included Prosíme specifikujte tlouštku skla při objednávce Při použití v exteriéru nutno provést odvodnění profilu BAL-D-COR-INT Please specify the glass thickness When mounting outdoors we recommend punching drainage Rohový spoj pro Balustrado D Corner connector for Balustrado D BAL-D-COR-INT AX BAL-D-COR-INT NA alinox / alinox stříbrný elox / anodized aluminium tloušťka skla (mm): glass thickness (mm): materiál: hliník material: aluminium obsahuje montážní klíny a těsnění seals, pads and wedge inserts included neobsahuje kotvení do podlahy fixing accessories to the floor not included Prosíme specifikujte tlouštku skla při objednávce Please specify the glass thickness Při použití v exteriéru nutno provést odvodnění profilu When mounting outdoors we recommend punching drainage 7

10 EB01 Nastavitelný držák madla, montáž do zdi Elbow connector adjustable, wall montage x R R oválné madlo round handrail ploché madlo flat handrail EB01P00 SSS EB01P16 SSS Madlo Handrail plochý / flat oválný / round materiál: nerezová ocel AISI 316 material: stainless steel AISI 316 8

11 EB02 Nastavitelný držák madla, montáž do skla Elbow connector adjustable, glass montage R R oválné madlo round handrail ploché madlo flat handrail 20 EB02P00 SSS EB02P16 SSS Madlo Handrail plochý / flat oválný / round Příprava skla Glass preparation tloušťka skla (mm): glass thickness (mm) : materiál: nerezová ocel AISI 316 material: stainless steel AISI 316 9

12 EB03 Nastavitelný držák madla s regulovatelnou výškou, montáž do skla Elbow connector adjustable, glass montage * 51 * R * nastavitelný / adjustable oválné madlo round handrail ploché madlo flat handrail EB03P00 SSS EB03P16 SSS Madlo Handrail plochý / flat oválný / round 20 tloušťka skla(mm): glass thickness (mm) : materiál: nerezová ocel AISI 316 material: stainless steel AISI 316 Příprava skla Glass preparation 10

13 EB04 Nastavitelný držák madla s regulovatelnou výškou, montáž do zdi. Elbow connector adjustable, wall montage x3 67 * 51 * R * nastavitelný / adjustable oválné madlo round handrail 2.8 ploché madlo flat handrail EB04P00 SSS EB04P16 SSS materiál: nerezová ocel AISI 316 Madlo Handrail plochý / flat oválný / round material: stainless steel AISI

14 EB-HR Oválné a čtyřhranné madlo Handrail 42,4 Oválné madlo EB-HR-P16 Round handrail EB-HR-P00 Hranaté madlo EB-HR-P00 Square handrail EB-HR-P16 EB-HR-P00 SSS EB-HR-P16 SSS Délka Length Pro další příslušenství kontaktujte společnost Bartosini. For more accessories please contact Bartosini. 16 EB-HR-EC Záslepky madla Handrail end cap 42,4 EB-HR-ECP00 SSS EB-HR-ECP16 SSS Pro další příslušenství kontaktujte společnost Bartosini. 6 For more accessories please contact Bartosini. EB-HR-CON Spojky madla Handrail connector 42,4 EB-HR-CONP00 SSS EB-HR-CONP16 SSS Pro další příslušenství kontaktujte společnost Bartosini. For more accessories please contact Bartosini.

15 P-UN Oválné a čtyřhranné madlo Round and square handrail Oválné madlo P-UNR Round handrail P-UNR Hranaté madlo P-UNP Square handrail P-UNP P-UNR SSS P-UNP SSS Pro další příslušenství kontaktujte společnost Bartosini. Délka Length For more accessories please contact Bartosini. P-UN-Z Záslepka pro oválné a čtyřhranné madlo End cup round and square handrail P-UNR-Z P-UNP-Z P-UNR-Z P-UNP-Z oválná / round hranatá / square Pro další příslušenství kontaktujte společnost Bartosini. For more accessories please contact Bartosini. 13

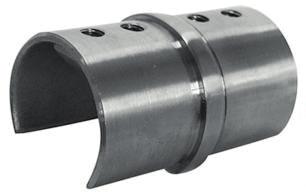

16 P-UN-L Spojka pro oválné a čtyřhranné madlo Connector for round and square handrail P-UNR-L P-UNP-L P-UNR-L P-UNP-L oválná / round hranatá / square materiál: nerezová ocel AISI 316 Pro další příslušenství kontaktujte společnost Bartosini. material: stainless steel AISI 316 For more accessories please contact Bartosini. P-UN-L90 Horizontální spojka pro oválné a čtyřhranné madlo Horizontal connector for round and square handrail P-UNR-L90 P-UNP-L90 P-UNR-L90 oválná / round hranatá / square P-UNP-L90 materiál: nerezová ocel AISI 316 Pro další příslušenství kontaktujte společnost Bartosini. material: stainless steel AISI 316 For more accessories please contact Bartosini. P-UN-L90H Vertikální spojka pro oválné madlo Vertical connector for round handrail P-UNR-L90H oválná / round materiál: nerezová ocel AISI 316 Pro další příslušenství kontaktujte společnost Bartosini. material: stainless steel AISI 316 For more accessories please contact Bartosini. 14

17 RC20-UP Držák výplně zabradlí s plochou základnou Clamp - flat bar 28 R RC20-UP06 RC20-UP07 RC20-UP08 RC20-UP09 RC-20-UP10 Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness 15

18 RC21-UP Držák výplně zabradlí s plochou základnou Clamp - flat bar 28 R RC21-UP08 RC21-UP09 RC21-UP10 RC21-UP Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness RC21-UR Držák výplně zabradlí s oválnou základnou Clamp - round bar 28 R RC21-UR08 RC21-UR09 RC21-UR10 RC21-UR Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness 28 16

19 RC22-UP Držák výplně zabradlí s plochou základnou Clamp - flat bar 28 R RC22-UP08 RC22-UP09 RC22-UP10 RC22-UP11 28 Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness RC22-UR Držák výplně zabradlí s oválnou základnou Clamp - round bar 28 8 R RC22-UR08 RC22-UR09 RC22-UR10 RC22-UR11 28 Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness 17

20 RC26-UP Držák výplně zabradlí s plochou základnou Clamp - flat bar 33 R RC26-UP08 RC26-UP09 RC26-UP10 RC26-UP11 RC26-UP RC26-UP Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness RC26-UR Držák výplně zabradlí s oválnou základnou Clamp - round bar 33 R RC26-UR08 RC26-UR09 RC26-UR10 RC26-UR11 RC26-UR RC26-UR Prosím specifikujte tloušťku skla při objednávce Pleace specify the glass thickness 18
