1 Návod pro připojení a používání Počítačové kolejní sítě a pro správu připojení prostřednictvím systému ANETA Ver /08/2011 Masarykova univerzita Brno Správa kolejí a menz 1

2 Úvod Kolejní systém ANETA Po připojení vraťte tento dokument na recepci pro ostatní studenty. Tento dokument je ke stažení na Masarykova univerzita poskytuje ubytovaným studentům kromě jiného i možnost využívat připojení k počítačové síti včetně připojení k internetu. Připojení jsou realizována na kolejích různými způsoby, nejspolehlivější a nejrychlejší je pevné připojení na optickou páteřní síť univerzity, která je připojena do celorepublikové sítě Cesnet. Index Pevné připojení je realizováno datovou zásuvkou RJ45 na pokoji dané koleje. Dodavatelem softwarového vybavení Počítačové kolejní sítě (PKS) nasazeného na kolejních routerech je firma Computer System CZ s.r.o., která rovněž zajišťuje administrativní, technickou, softwarovou a hotline podporu kolejní sítě. Cena za internet a cena za provoz počítače (notebooku) jako spotřebiče je uvedena v ceníku spotřebičů (sekce Ubytování / rok 20xx - 20yy / Směrnice a řády / Ubytovací řád / Ceník spořebičů a internetu). Částky jsou automaticky strhávány s kolejným (tzn. prostřednictvím systému ISKaM a SUPO) po registraci služby do systému ANETA, kam musejí zájemci o připojení registrovat svůj počítač Parametry sítě Páteř sítě mezi jednotlivými kolejemi je zajištěna optickými rozvody univerzitní sítě, kterou spravuje Ústav výpočetní techniky MU. Páteřní rozvody v rámci jednotlivých kolejí jsou řešeny STP kabeláží (CAT6), nebo optickými páry (SM/MM), zakončenými v routerech (Linux), na jedné straně a aktivními prvky ALCATEL na straně druhé. Odtud jsou jednotlivé trasy do pokojů vedeny kabeláží FTP (CAT5e) a zakončeny zásuvkou s jedním / dvěma RJ-45 konektory, resp. více zásuvkami. Univerzitní sít je obecně dimenzována na 1Gbit (technologie CISCO), v rámci jednotlivých kolejí se jedná o 100Mbit až 1Gbit. Rozvod mezi zásuvkou na pokoji a prvním aktivním prvkem (tzv. Poslední míle) má na všech kolejích maximální přenosovou rychlost 100Mbit. Základní pravidla Bez ohledu na způsob připojení lze síť využívat jen s respektováním následujících univerzitních směrnic: 2

3 Správa a užívání počítačové sítě Masarykovy univerzity - směrnice MU č. 6/2011 Směrnice o vystavování informací v prostředí počítačové sítě MU - směrnice univerzity č. 5/2003 Pravidla pro přijímání pošty v doméně muni.cz Porušení těchto směrnic má za následek zpravidla kompletní odpojení od sítě. Kromě toho je třeba respektovat následující pravidla a omezení a další pokyny správců PKS : - Přenos dat nesmí přesáhnout limit 5 GB za 1 den ( cca 0:00-23:59) překročení limitu má za následek odpojení na min. 3 dny - Na počítači by mělo být vypnuto sdílení souborů a tiskáren - Na počítači musí být nainstalován legální OS, SW a funkční aktualizovaný antivirový program - Uživatel nesmí vyvíjet činnost směřující k narušení funkčnosti PKS, zejména aktivní pokusy o zahlcení síťových prvků, průniky do zařízení a cizích počítačů, aktivní scan a odposlech cizí komunikace, změna či krádež identity počítače atp. - Aktivity na PKS nesmí porušovat zákony, zejména autorský zákon - Pokud uživatel zjistí uvedené aktivity jiné osoby, je povinen toto neprodleně oznámit správcům PKS - Je dovoleno používat pouze přepínače (switch, hub), použití routerů nebo WiFi zařízení výhradně s písemným souhlasem administrátora PKS. - Rozhodnutí a opatření administrátora jsou nejvyšší autoritou při řešení problémů v síti - Administrátor je oprávněn ke kontrole zařízení připojených k PKS Porušení uvedených pravidel může mít za následek sankce odpojení od PKS, přičemž není vyloučena trestněprávní odpovědnost. Registrací dává uživatel najevo svůj souhlas s těmito pravidly. Jak se připojit Předpoklady ke zprovoznění Prvním předpokladem pro zprovoznění sítě na Vašem pokoji je osobní počítač vybavený síťovou kartou (100/10 Mbit/s) s konektorem RJ-45. Dále budete potřebovat nekřížený UTP kabel, který je nutný pro propojení internetové zásuvky s počítačem. 3

4 Druhým předpokladem je, zda se na Vašem pokoji nachází aktivní internetová zásuvka. Registrace a aktivace sítě Pozor hoteloví hosté se obrátí přímo na recepci!! 1. Propojte UTP kabelem svůj počítač s volnou zásuvkou na Vašem pokoji, kde jste ubytováni! a zapněte ho. Pokud je Váš počítač ve všech směrech korektně nainstalován, obdrží dočasnou IP adresu z DHCP serveru a bez jakéhokoliv dalšího zásahu se přes webový prohlížeč dostanete na tyto stránky a do IS MUNI. Pokud ne, nejprve si ověřte, zda je váš síťový adaptér nastaven na automatické přidělení IP adresy z DHCP serveru a zda jste obdrželi správnou IP adresu (z rozsahu xxx.xxx). Postup je v příloze 2. Spusťte si internetový prohlížeč (IE, Chrome, Opera, Firefox) a přihlaste se na webové stránky PKS ANETA. Pro přihlášení je nutno zadat Vaše UČO a sekundární heslo (jedná se o heslo pro přístup na POP3 server MUNI, nebo pro přístup do počítačové učebny na Komenského náměstí). Pokud toto heslo neznáte, nebo jej nemáte nastaveno, musíte jej vytvořit v Informačním systému MUNI, kde musíte být nejdříve registrováni. 3. Po úspěšném přihlášení Vám bude nabídnuta možnost registrace nového zařízení, pokud Vaše zařízení už systém nezná 4

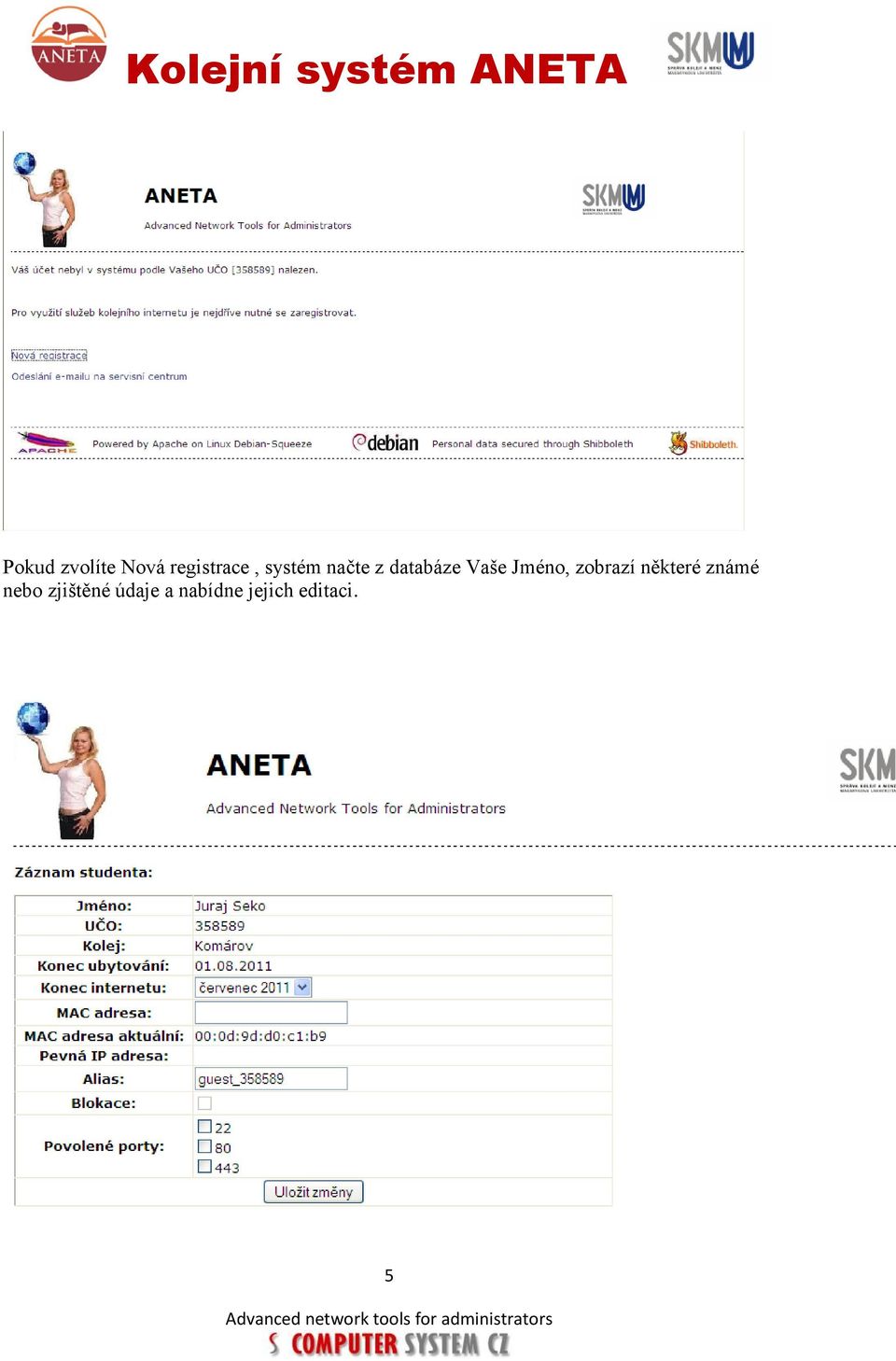

5 Pokud zvolíte Nová registrace, systém načte z databáze Vaše Jméno, zobrazí některé známé nebo zjištěné údaje a nabídne jejich editaci. 5

6 Po vyplnění a kontrole nezbytných a volitelných položek uložíte nastavení. Nejdůležitější volbou je vložení MAC adres Vaší síťové karty v počítači. Zkontrolujte si zobrazenou hodnotu, zda odpovídá skutečnosti a potom její hodnotu zkopírujte nebo vepište do okénka MACadresa. Volitelně lze nastavit otevření některých portů pro přístup z internetu na Váš počítač a DNS alias. Pokud přesně nevíte, co děláte, neměňte tyto volby, jinak se vystavujete nebezpečí napadení svého počítače!! Kliknutím na Uložit změny se provede zápis do databáze a tím i aktivace připojení a zároveň potvrzujete svůj souhlas s uvedenými pravidly Počítačové Kolejní Sítě (PKS). 6

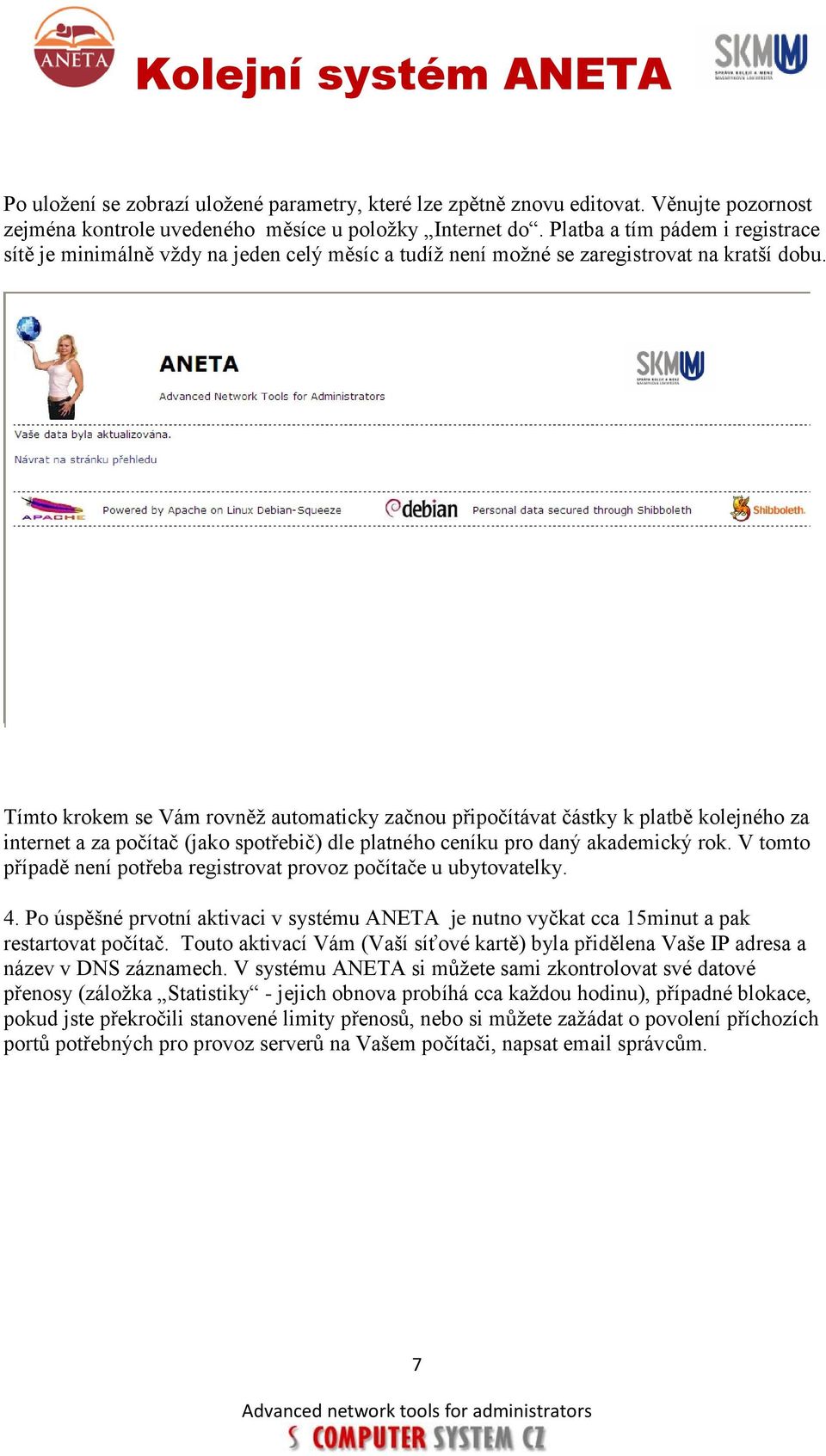

7 Po uložení se zobrazí uložené parametry, které lze zpětně znovu editovat. Věnujte pozornost zejména kontrole uvedeného měsíce u položky Internet do. Platba a tím pádem i registrace sítě je minimálně vždy na jeden celý měsíc a tudíž není možné se zaregistrovat na kratší dobu. Tímto krokem se Vám rovněž automaticky začnou připočítávat částky k platbě kolejného za internet a za počítač (jako spotřebič) dle platného ceníku pro daný akademický rok. V tomto případě není potřeba registrovat provoz počítače u ubytovatelky. 4. Po úspěšné prvotní aktivaci v systému ANETA je nutno vyčkat cca 15minut a pak restartovat počítač. Touto aktivací Vám (Vaší síťové kartě) byla přidělena Vaše IP adresa a název v DNS záznamech. V systému ANETA si můžete sami zkontrolovat své datové přenosy (záložka Statistiky - jejich obnova probíhá cca každou hodinu), případné blokace, pokud jste překročili stanovené limity přenosů, nebo si můžete zažádat o povolení příchozích portů potřebných pro provoz serverů na Vašem počítači, napsat správcům. 7

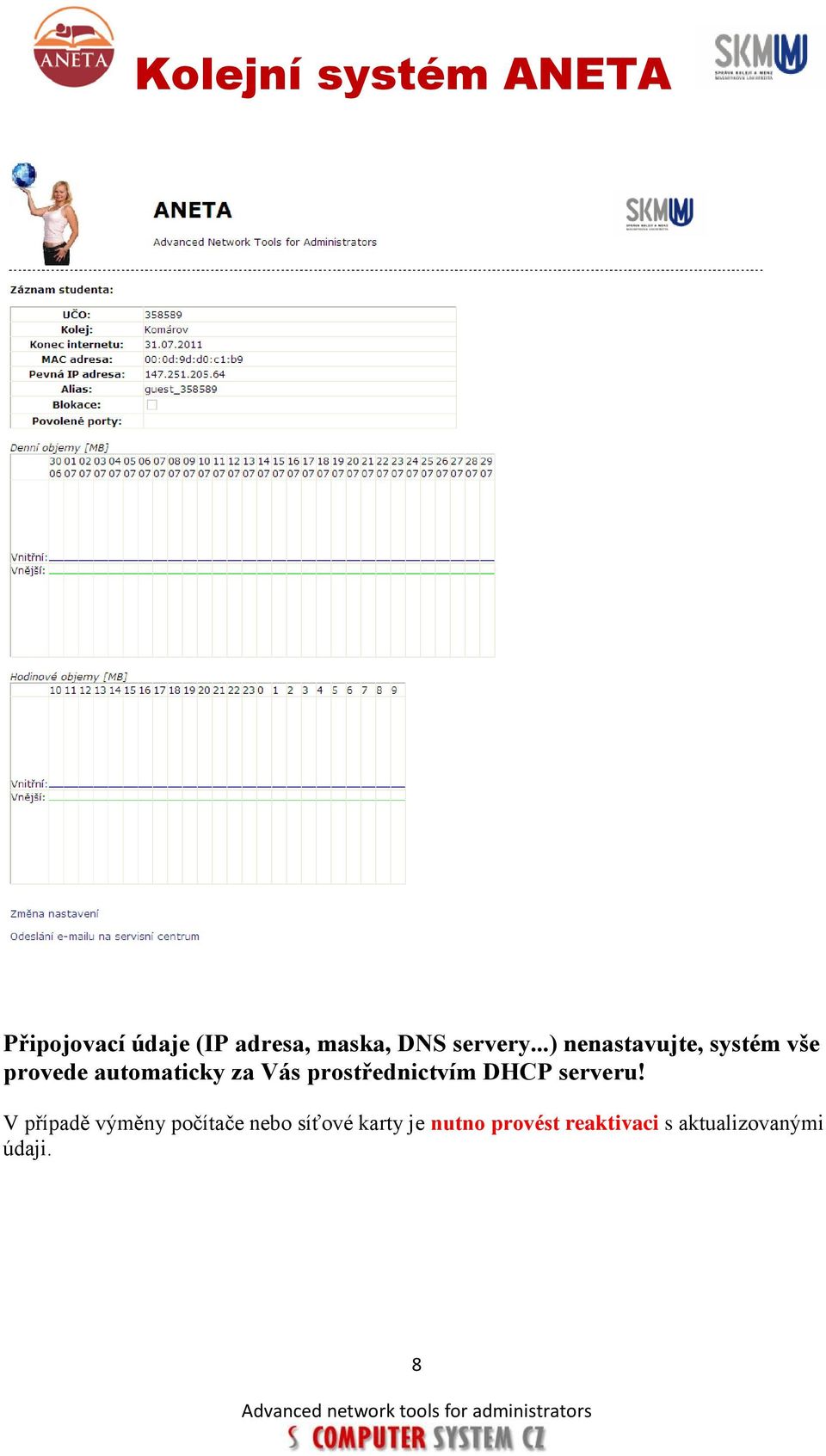

8 Připojovací údaje (IP adresa, maska, DNS servery...) nenastavujte, systém vše provede automaticky za Vás prostřednictvím DHCP serveru! V případě výměny počítače nebo síťové karty je nutno provést reaktivaci s aktualizovanými údaji. 8

9 Služby a nastavení SMTP - Poštovní server pro odesílaní pošty (port 25). lze využívat jen ze sítě MUNI, nevyžaduje autorizaci. Příchozí poštu si nastavíte dle svého poskytovatele poštovních služeb muni.cz, seznam.cz, volny.cz, google.com atd. DNS zajišťuje překlady názvů internetových serverů na číselný formát adresy. DNS jsou dostupné jen z PKS, je nastaven automaticky pomocí DHCP serveru. NTP časový server, který zajišťuje přesný čas ze Stratum1 a poskytuje jej v síti. WWW základní rozcestník a informační web dané koleje. Služby SMTP, DNS, NTP, WWW běží na adrese Vašeho kolejního routeru: Vinařská Komárov Kounicova nám. Míru Mánesova routvin.pks.muni.cz routkom.pks.muni.cz routkou.pks.muni.cz routmir.pks.muni.cz routman.pks.muni.cz Jiné lokální služby PKS na svých serverech prozatím neposkytuje. Pokud Vám nějaká důležitá služba chybí, kontaktujte administrátora PKS. Po připojení vraťte tento dokument na recepci pro ostatní studenty. Tento dokument je ke stažení na 9

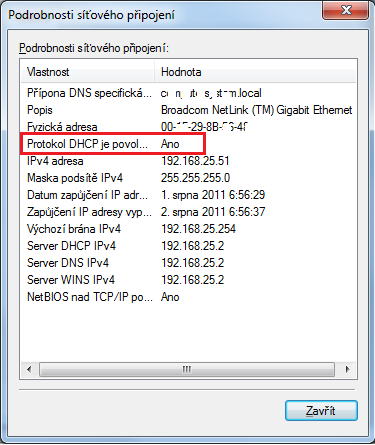

10 Kontakt V případě jakýchkoli problémů, či dotazů je možno se obrátit na: Lokální správce na jednotlivých kolejích, buďto em, nebo osobně ( ). kolej lokální správce Komárov Marek Jurčaga komarov@pks.muni.cz Kounicova Matěj Antol kounicova@pks.muni.cz Mánesova Peter Serdel manesova@pks.muni.cz Klácelova Filip Strýčko klacelova@pks.muni.cz nám. Míru Michal Pech miru@pks.muni.cz Vinařská Marek Jurčaga vinarska@pks.muni.cz Informace pro osobní kontakt naleznete vyvěšeny na recepcích jednotlivých kolejí. Servisní administrátor PKS muni@c-system.cz Hotline firmy Computer System CZ: (Po-Pá 8-18 hod) Správa IT SKM V případě jiných, např. obecných dotazů ohledně PKS, závady zásuvek atp. (netýká se řešení problémů s připojením ) se můžete obrátit přímo na Správu IT SKM sks@skm.muni.cz Jak zjistit, zda mám nastavený protokol DHCP Win Vista a Win7 Kontrola: V systémové oblasti klikni pravým tlačítkem myši vpravo dole vedle hodin na symbol počítače nebo čárečkový trojůhelník --- v nabídce si vyber Otevřít centrum síťových připojení a sdílení --- klikni na odkaz Připojení k místní síti --- klikni na Podrobnosti 10

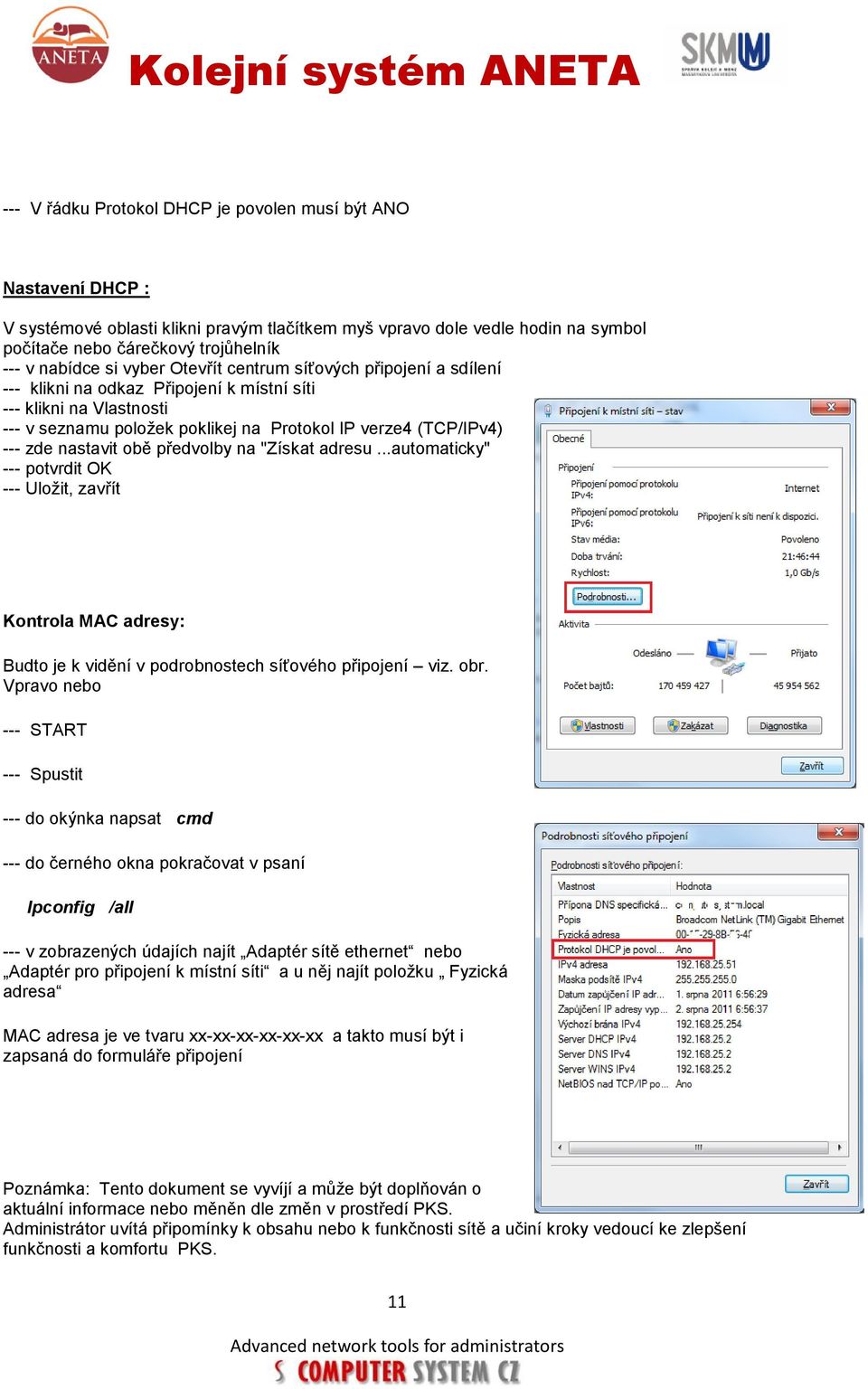

11 --- V řádku Protokol DHCP je povolen musí být ANO Nastavení DHCP : V systémové oblasti klikni pravým tlačítkem myš vpravo dole vedle hodin na symbol počítače nebo čárečkový trojůhelník --- v nabídce si vyber Otevřít centrum síťových připojení a sdílení --- klikni na odkaz Připojení k místní síti --- klikni na Vlastnosti --- v seznamu položek poklikej na Protokol IP verze4 (TCP/IPv4) --- zde nastavit obě předvolby na "Získat adresu...automaticky" --- potvrdit OK --- Uložit, zavřít Kontrola MAC adresy: Budto je k vidění v podrobnostech síťového připojení viz. obr. Vpravo nebo --- START --- Spustit --- do okýnka napsat cmd --- do černého okna pokračovat v psaní Ipconfig /all --- v zobrazených údajích najít Adaptér sítě ethernet nebo Adaptér pro připojení k místní síti a u něj najít položku Fyzická adresa MAC adresa je ve tvaru xx-xx-xx-xx-xx-xx a takto musí být i zapsaná do formuláře připojení Poznámka: Tento dokument se vyvíjí a může být doplňován o aktuální informace nebo měněn dle změn v prostředí PKS. Administrátor uvítá připomínky k obsahu nebo k funkčnosti sítě a učiní kroky vedoucí ke zlepšení funkčnosti a komfortu PKS. 11
