1 Program Mosaic Inovace pro vaši kanceláø KOMPLETNÍ ØEŠENÍ PRO KANCELÁØE A PRACOVNÍ MÍSTA potìšení z instalace

2 Zásuvka 2P+T (str. 06) Svìtelná informaèní tabulka (str. 12) Signalizace pøekážky (str. 12) Program Mosaic Kompletní systém pro vybavení vašich kanceláøí a pracovních míst Sloupky (str. 38) Podlahové krabice (str. 28) DLP lišty (str. 26) Podlahové zásuvkové bloky (str. 30) Zásuvkové bloky pro zasedací místnosti (str. 34) Minisloupky (str. 36)

3 Ovládaè svìtelných scén (str. 08) PROGRAM MOSAIC OBSAH FUNKCE PRO VYBAVENÍ... individuálních pracovních míst... konferenèních místností... reprezentaèních prostorù... veøejných prostorù... vstupních prostorù... zdravotnických zaøízení Stolní zásuvkové bloky (str. 32) INSTALACE FUNKCÍ... do stìny na stìnu... do podlahy... ke stolu... do prostoru... datové obvody Datový konsolidaèní bod (str. 40) KATALOGOVÉ LISTY funkce, rámeèky, montážní desky a krabice ovládání osvìtlení... instalaèní lišty DLP instalace do podlahy, ke stolu a do prostoru datové konsolidaèní body

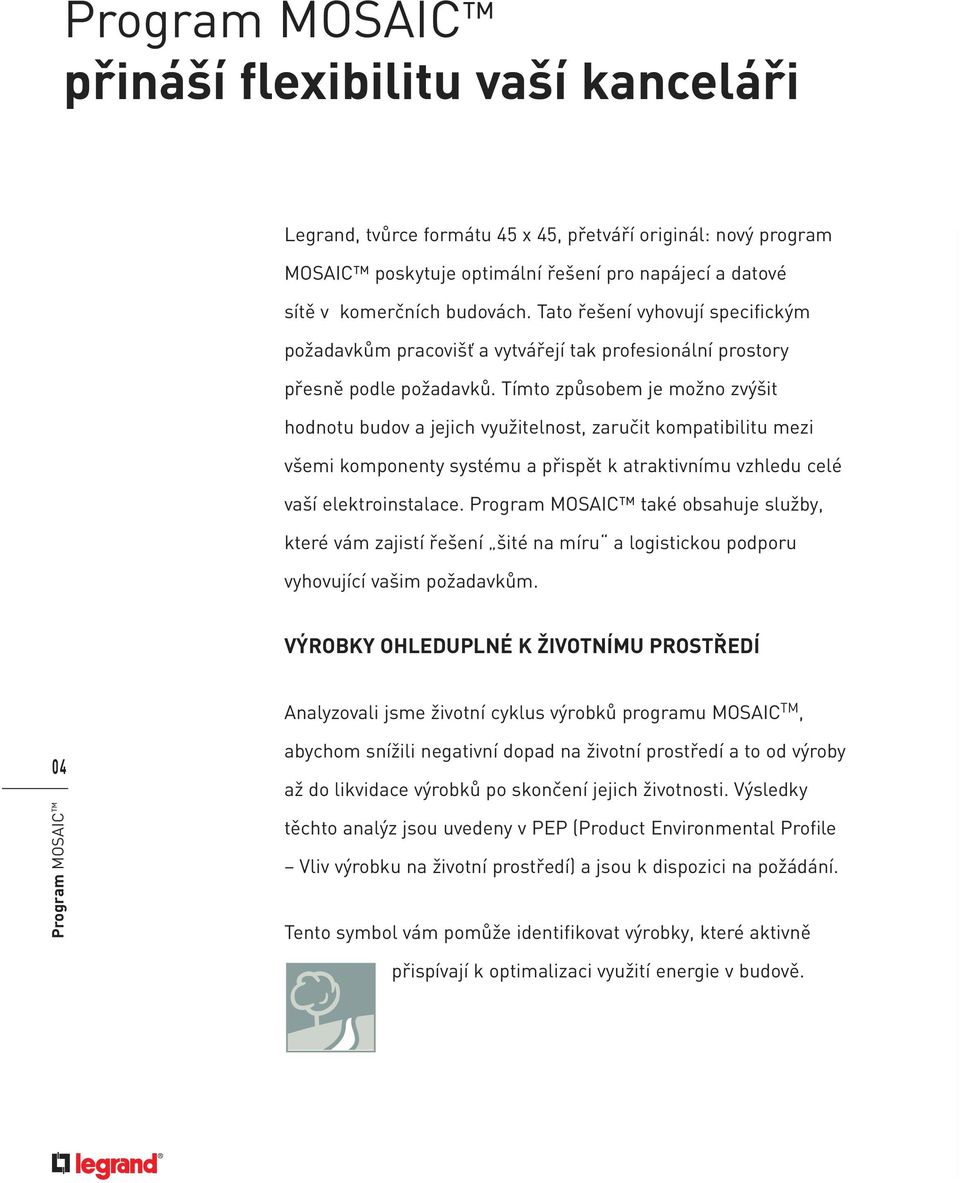

4 04Program MOSAIC Program MOSAIC pøináší flexibilitu vaší kanceláøi Legrand, tvùrce formátu 45 x 45, pøetváøí originál: nový program MOSAIC poskytuje optimální øešení pro napájecí a datové sítì v komerèních budovách. Tato øešení vyhovují specifickým požadavkùm pracoviš a vytváøejí tak profesionální prostory pøesnì podle požadavkù. Tímto zpùsobem je možno zvýšit hodnotu budov a jejich využitelnost, zaruèit kompatibilitu mezi všemi komponenty systému a pøispìt k atraktivnímu vzhledu celé vaší elektroinstalace. Program MOSAIC také obsahuje služby, které vám zajistí øešení šité na míru a logistickou podporu vyhovující vašim požadavkùm. VÝROBKY OHLEDUPLNÉ K ŽIVOTNÍMU PROSTØEDÍ Analyzovali jsme životní cyklus výrobkù programu MOSAIC TM, abychom snížili negativní dopad na životní prostøedí a to od výroby až do likvidace výrobkù po skonèení jejich životnosti. Výsledky tìchto analýz jsou uvedeny v PEP (Product Environmental Profile Vliv výrobku na životní prostøedí) a jsou k dispozici na požádání. Tento symbol vám pomùže identifikovat výrobky, které aktivnì pøispívají k optimalizaci využití energie v budovì.

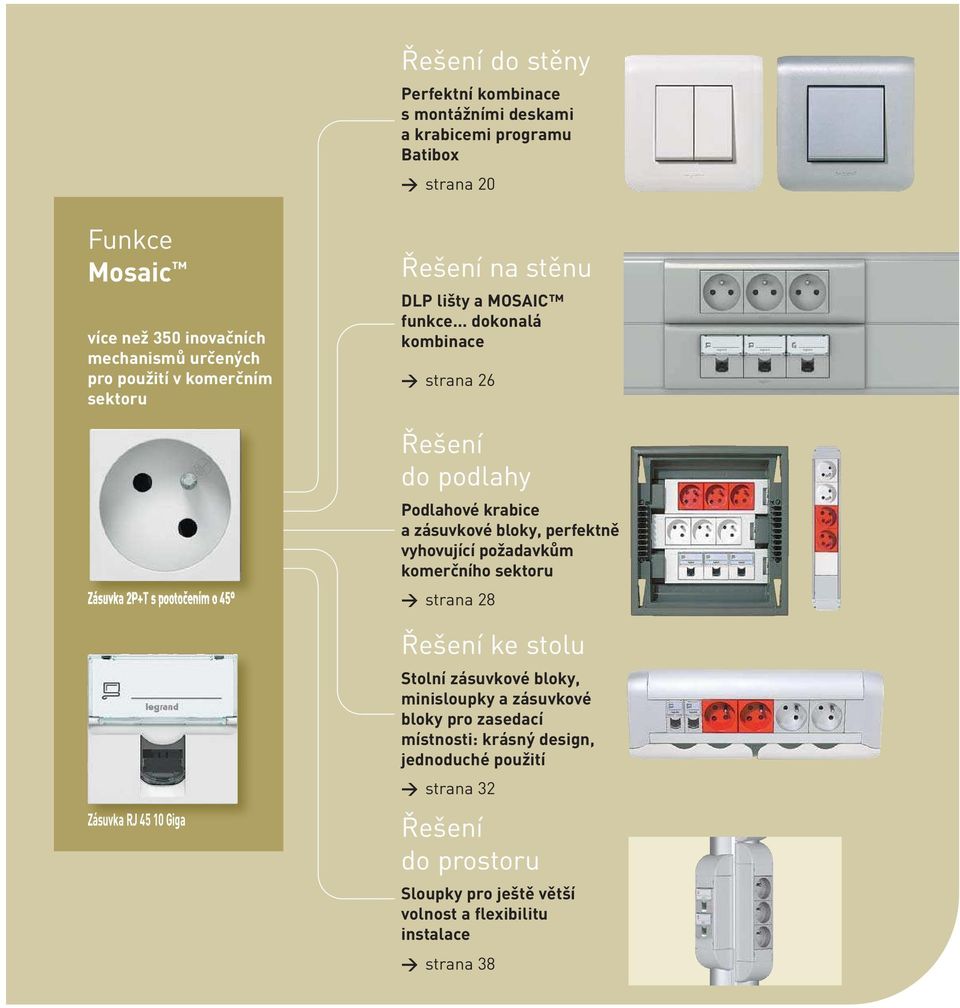

5 Øešení do stìny Perfektní kombinace s montážními deskami a krabicemi programu Batibox > strana 20 Funkce Mosaic více než 350 inovaèních mechanismù urèených pro použití v komerèním sektoru Zásuvka 2P+T s pootoèením o 45 Zásuvka RJ Giga Øešení na stìnu DLP lišty a MOSAIC funkce... dokonalá kombinace > strana 26 Øešení do podlahy Podlahové krabice a zásuvkové bloky, perfektnì vyhovující požadavkùm komerèního sektoru > strana 28 Øešení ke stolu Stolní zásuvkové bloky, minisloupky a zásuvkové bloky pro zasedací místnosti: krásný design, jednoduché použití > strana 32 Øešení do prostoru Sloupky pro ještì vìtší volnost a flexibilitu instalace > strana 38

6 06Program MOSAIC FUNKCE PRO VYBAVENÍ... individuálních pracovních míst Kanceláøe, open-space prostory, call-centra,... Ovládací prvky, napájecí i datová sí na dosah ruky Jedineèná a kvalitní technologie nabízející øešení pro každý typ pracovištì

7 VÍCENÁSOBNÉ ZÁSUVKY Zcela bezpeèná a rychlá instalace do všech typù instalace (sloupky a minisloupky, podlahové krabice, zásuvkové bloky,...). Bezšroubové pøipojení, jednoduché odpojení pomocí uvolòovací páèky Pro ohebný i pevný vodiè Barevné znaèení PE svorek Hliníkové a bílé provedení Zásuvka 2P+T s pootoèením o 45 Orientované vstupy svorek (viz níže) Dostupné ve 2 nebo 3-násobném provedení, standardní a nezámìnné - Uspoøádání kabelù - Snadné odboèení - Pohodlné zapojení ZÁSUVKY RJ 45 DATOVÉ ZÁSUVKY Otevírací držák štítkù pro snadné oznaèení Pružinový prùhledný kryt 10 Giga, Cat. 6, Cat. 5e: Všechny datové zásuvky UTP, FTP a STP jsou vyrábìny jak v 1, tak ve 2-modulovém provedení. Také existuje provedení prùbìžné datové zásuvky RJ 45/RJ 45 (viz str. 41). Zásuvka USB2 Zásuvka IEEE1394 Pro snadné a pohodlné pøipojení pøístrojù k poèítaèi (digitální fotoaparát, USB klíè, PDA,...). Katalogové listy > Spínaèe a tlaèítka str. 44 > Silové zásuvky str. 50 > Datové zásuvky str. 52

8 08Program MOSAIC FUNKCE PRO VYBAVENÍ... konferenèních místností Zasedací, prezentaèní a školící místnosti, Ovládání svìtel, pøenos videa a ozvuèení, snadný pøístup k datové síti Progresivní bezdrátové øešení s použitím dálkových ovládaèù

9 OVLÁDAÈ SVÌTELNÝCH SCÉN Snadné a intuitivní nastavení svìtelných scén v místnosti, umožòující perfektní pøizpùsobení osvìtlení dle èinností v místnosti. LED podsvìtlení pro identifikaci zvoleného scénáøe Vypnutí scénáøe Svìtelný scénáø urèený pro jednání Svìtelný scénáø urèený pro konferenci Svìtelný scénáø urèený pro projekci Vizuální zpìtná informace o stavu obvodu Tlaèítka pro individuální nastavení každého okruhu IR pøijímaè pro dálkový ovládaè WI-FI PØÍSTUPOVÝ BOD AUDIO A VIDEO ZÁSUVKY Wi-Fi pøístupový bod ( a+b/g) vybavený zásuvkou RJ 45. Poskytuje bezpeèné bezdrátové pøipojení a nabízí souèasnì i možnost pøipojení kabelem. Velmi kompaktní (4 moduly) a bez pøipojení na 230 V AC (napájený P.O.E.*). *Power Over Ethernet Zásuvka XLR Pøipojení zásuvkového systému Zásuvka HD15 Pøipojení poèítaèe, videoprojektoru, plazmové obrazovky,... Katalogové listy > Ovládaè svìtelných scén str. 45 > Pøístupové body Wi-Fi str. 53 > Audio a video zásuvky str. 55

10 10Program MOSAIC FUNKCE PRO VYBAVENÍ... reprezentaèních prostorù Kanceláøe vedoucích pracovníkù, showroomy, pøedvádìcí místnosti,... Ovládání a regulace osvìtlení, snadný pøístup k datové síti Unikátní ergonomie a provedení díky kvalitnímu materiálovému zpracování

11 PROGRAM MOSAIC Nový design je reprezentativní a vhodný i do míst s nejvyšší dùležitostí. Ergonomicky zpracovaný tvar rámeèkù dodává pocit jedineènosti a preciznosti. MNOHO ZPÙSOBÙ INSTALACE V DOKONALÉM DESIGNU Zásuvkový blok pro zasedací místnosti Dotykový displej - možnost ovládání jednotlivých funkcí pouhým dotykem. Stolní zásuvkový blok Minisloupek Katalogové listy > Ovládání osvìtlení str. 64 > Stolní zásuvkové bloky str. 100 > Sloupky a minisloupky str. 102

12 12Program MOSAIC FUNKCE PRO VYBAVENÍ... veøejných prostorù Chodby, kuchyòky, spoleèné prostory, Pøístup k napájecí a datové síti, svìtelné informaèní tabulky, automatické osvìtlení Nezávislé a integrované funkce pro komplexní øešení budov

13 SVÌTELNÁ INFORMAÈNÍ TABULKA Osvìtlení použité na identifikaci specifických místností. Otevírací prùhledný kryt pro snadné vložení štítku 20 druhù pøedtisknutých štítkù ve 2 nebo 5-ti modulovém provedení Dostupné varianty ve velikosti 2 a 5-ti modulù Obrazovka podsvìtlená bílými nebo modrými LED diodami Štítky lze upravovat pomocí jednoduchého textového editoru SIGNALIZACE PØEKÁŽKY MODUL PROTI VYTRŽENÍ Pohybový detektor s IR senzorem pohybu Zvukové výstražné zaøízení LED diody pro osvìtlení cesty v pøípadì procházející osoby Mùže být použit v kombinaci se zásuvkou 2P+T pro zabránìní nechtìného odpojení elektrického pøístroje (kopírka, fax, poèítaè,...). Odolnost proti vytržení 350 N (35 kg). Katalogové listy > Modul proti vytržení str. 56 > Svìtelné informaèní tabulky str. 57 > Signalizace pøekážky str. 57

14 14Program MOSAIC FUNKCE PRO VYBAVENÍ... vstupních prostorù Vstupní a pøijímací haly, sekretariáty, informaèní centra, Kontrola vstupu, ovládaèe osvìtlení, prvky bezpeènosti,... Nadèasové funkce pro zhodnocení vstupních prostor

15 KONTROLA VSTUPU Samostatnì nebo centrálnì zapojená jednotka se tøemi uživatelskými rozhraními pro dokonalé splnìní provozních požadavkù. Velikost: 5 modulù vertikálnì. Svìtlo signalizující otevøení / zavøení LCD displej s LED signalizací identifikace a programování Èteèka èipu Biometrická èteèka otisku prstu Kódová klávesnice TLAÈÍTKOVÝ STMÍVAÈ 1000 W Pro ovládání více typù zátìží. Zcela tichý a integrovaný (velikost: 5 modulù vertikálnì). PROGRAMOVATELNÝ ELEKTRONICKÝ TERMOSTAT Denní nebo týdenní režim nastavení. Regulaèní rozsah od 7 do 35 C. Signalizace stavu osvìtlení Tlaèítko zapnutí / vypnutí Programovací tlaèítka, 5 volitelných programù Optické znázornìní na LCD displeji Katalogové listy > Tlaèítkové stmívaèe str. 45 > Termostaty str. 47 > Kontrola vstupu str. 48

16 16Program MOSAIC FUNKCE PRO VYBAVENÍ... zdravotnických zaøízení Ordinace, nemocnice, domovy dùchodcù,... Vyzvánìní pacienta, ovládání osvìtlení, pøístup k rozvodùm plynù a datovým sítím Funkce dostupné lidem s omezenou mobilitou

17 RÁMEÈEK A ZÁSUVKA 2P+T V ANTIBAKTERIÁLNÍM PROVEDENÍ Základní mechanismy v antibakteriálním provedení jsou vyrobeny ze speciálního materiálu, který nedovolí pøežít bakteriím. ANTIBAKTERIÁLNÍ TÌSNÍCÍ RÁMEÈEK Rámeèek pro snadné èištìní (IP 44), vyrobený z antibakteriálního materiálu. BEZDOTYKOVÝ SPÍNAÈ Zapnutí a vypnutí osvìtlení pouze jednoduchým pøiblížením ruky tìsnì ke spínaèi. Funkce pro ovládání pøes membránu Funkce pro pøipojení s otevøeným krytem PØIZPÙSOBIVÉ SVÌTELNÉ RAMPY ELIOFLUX LIŠTOVÉ JEDNOTKY NAD ÈELEM POSTELE Osvìtlení, pøístup k napájecí a datové síti. Stejnì snadná instalace jako DLP lišty. Perfektní integrace funkcí Mosaic, dostupných v mnoha barevných provedeních a konfiguracích. Katalogové listy > Bezdotykový spínaè str. 44 > Antibakteriální øada str. 58

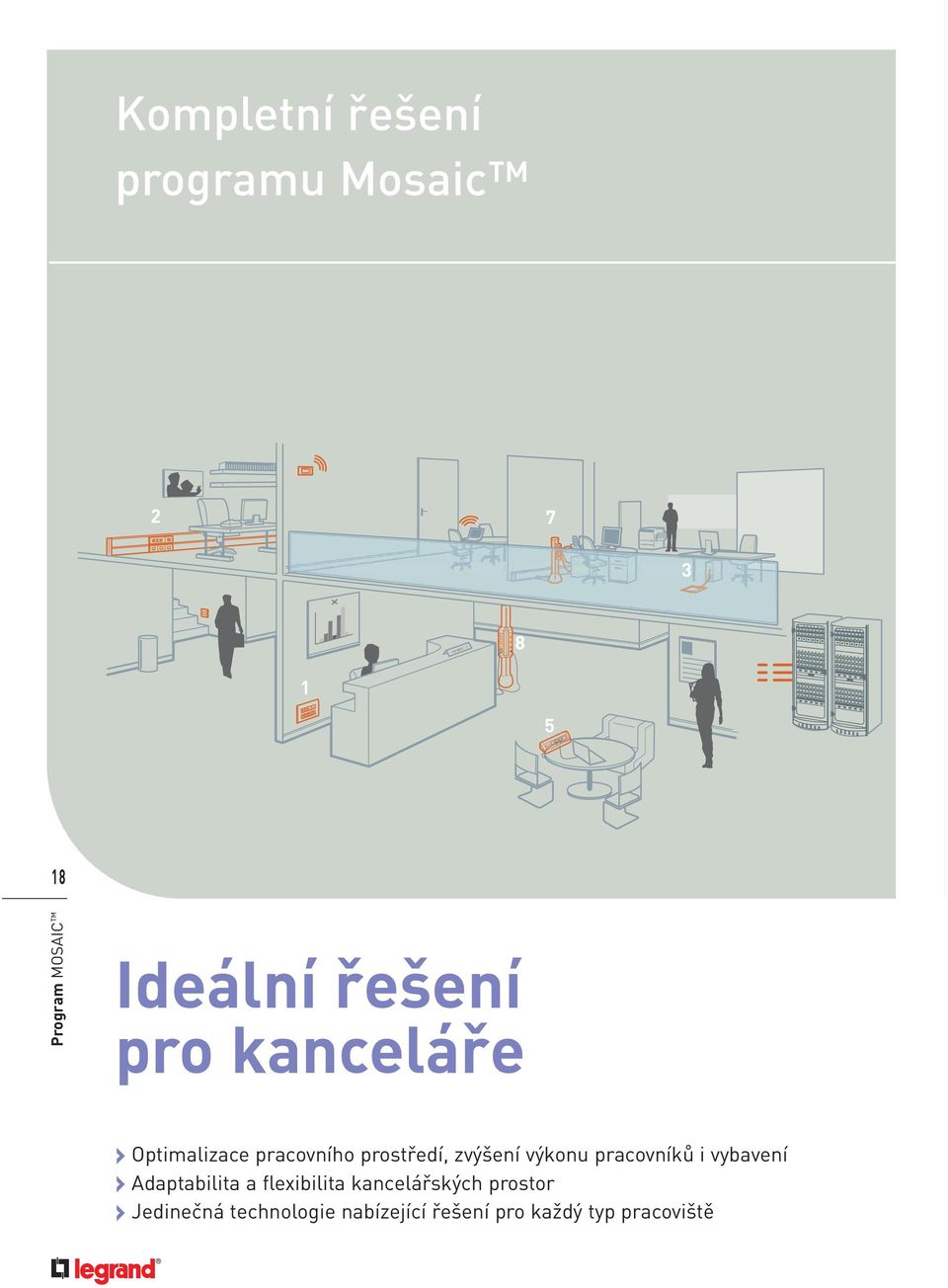

18 18Program MOSAIC Kompletní øešení programu Mosaic Ideální øešení pro kanceláøe Optimalizace pracovního prostøedí, zvýšení výkonu pracovníkù i vybavení Adaptabilita a flexibilita kanceláøských prostor Jedineèná technologie nabízející øešení pro každý typ pracovištì

19 ØEŠENÍ DO STÌNY A NA STÌNU 1 2 Pøístroje Mosaic DLP lišty ØEŠENÍ DO PODLAHY 3 4 Podlahové krabice Podlahové zásuvkové bloky ØEŠENÍ KE STOLU Stolní zásuvkové bloky Zásuvkové bloky pro zasedací místnosti Minisloupky ØEŠENÍ DO PROSTORU 8 Sloupky

20 20Program MOSAIC KOMPLETNÍ ØEŠENÍ do stìny Atraktivní funkce vylepšené o svìtelné podsvícení rámeèkù a krytek Bezkonkurenèní výbìr rámeèkù pro jakékoliv uspoøádání Nové montážní desky programu Batibox umožòující snadnou instalaci

21 PROGRAM BATIBOX Kompletní a jednoduchý systém montážních krabic a montážních desek pro zapuštìnou instalaci. KRABICE BATIBOX MONTÁŽNÍ DESKY BATIBOX PROGRAM MOSAIC Nové krabice pro zapuštìnou montáž do suchých pøíèek. Nové univerzální montážní desky pro program MOSAIC. Nové krycí rámeèky v bílém a hliníkovém provedení. - Použití horizontálnì i vertikálnì (71 mm) - Vyztužené oddìlovací pøepážky pro zvýšení pevnosti - Široká obruba pro perfektní stabilitu - Dostatek místa pro kabeláž - Šroubovací pøíchytky pro snadnou instalaci Program Batibox zahrnuje také krabice do zdiva, betonu a ostatních materiálù. - Použití horizontálnì i vertikálnì (71 mm), s oddìlovací pøepážkou èi bez ní - Zvýšená pevnost Ochranný kryt pro pohodlnou úpravu zdi po montáži - Kryty jsou dodávané s mechanismem - Dvojí barevné provedení rámeèkù a krytù: bílá a hliník ILLUMINATED SUPPORT PODSVÌTLENÁ MONTÁŽNÍ DESKA Dostupné ve 2, 4 a 5-ti modulech, horizontálních i vertikálních Kruhová LED dioda Katalogové listy > Krycí rámeèky str. 59 > Montážní desky str. 60 > Instalaèní krabice str. 62

22 22Program MOSAIC KOMPLETNÍ ØEŠENÍ do stìny (pokraèování) Snadný výbìr díky ideální kombinaci montážních desek s krabicemi pro zapuštìnou montáž programu Batibox Vlastní provedení mùže být flexibilnì zmìnìno bìhem nebo po instalaci Široká nabídka funkcí, uživatelských rozhraní a provedení

23 MODULARITA MOSAIC Oddìlovací pøepážka dodávaná s montážní deskou umožòuje snadnou zmìnu èásteèné modularity na úplnou modularitu a to v obou pøípadech - horizontálnì i vertikálnì. Tato variabilita poskytuje mnoho konfigurací s omezeným poètem montážních desek. MONTÁŽNÍ DESKA KRYCÍ RÁMEÈEK (bílé nebo hliníkové provedení) ÈÁSTEÈNÁ MODULARITA (1) (1) 2 x horizontálnì Montážní deska s oddìlovací pøepážkou 2 x vertikálnì (1) Montážní desky v podsvìtlené variantì ÚPLNÁ MODULARITA ODDÌLOVACÍ PØEPÁŽKA Oddìlovací pøepážka Jednoduchý zpùsob uvolnìní oddìlovací pøepážky. Montážní deska bez oddìlovací pøepážky 4 nebo 5 modulù horizontálnì 5 modulù vertikálnì KOMPATIBILITA S PØEDEŠLOU ØADOU MOSAIC + = Pùvodní mont. deska Nová mont. deska + Nový krycí rámeèek Pùvodní krycí rámeèek = Pùvodní mont. deska + Nový mechanismus + Pùvodní krycí rámeèek = Nová mont. deska + + Pùvodní mechanismus Pùvodní krycí rámeèek =

24 24Program MOSAIC PØÍSTROJOVÉ INSTALAÈNÍ KRABICE program BATIBOX Suché pøíèky, zdivo, beton, univerzální použití Díky zaruèené tuhosti odolává tìlo krabice tlaku pøi zalití Krabice a montážní desky programu Batibox jsou zárukou snadné instalace

25 NÌKOLIK MOŽNOSTÍ POUŽITÍ Program Batibox dovoluje vyøešit množství rozlièných instalací a to s použitím jen nìkolika typù krabic. SUCHÉ PØÍÈKY - pro velký objem kabeláže - boèní a zadní otvory lze otevøít bez použití nástroje - možnost vertikální i horizontální instalace UNIVERZÁLNÍ - univerzální použití - do zdiva, suchých pøíèek, plechu, dlaždic, kamene, - vlastnosti jako nepoddajnost a pevnost krabice dovolují instalaci do rùzných materiálù - možnost upevnìní pomocí lepidla ZDIVO - umožòuje sestavit více krabic dohromady pro vícenásobnou montáž - možnost rozbití pøepážky pøed nebo po zalití - ochrana šroubù proti zalití nebo omítce BETON - krabice do betonu s hloubkou 58 mm - spojení až 4 krabic horizontálnì i vertikálnì - pøístroje na krabice upevòují šrouby nebo pøíchytky KRABICE VELKÉHO FORMÁTU (hloubka 50 mm) Oddìlovací pøepážka umožní zmìnu na požadovaný formát. 2 x 3 moduly nebo 2 x 6/8 modulù 2 x nebo 2 x 4/5 modulù Velikost 2 x 8 modulù

26 26Program MOSAIC KOMPLETNÍ ØEŠENÍ na stìnu Rychlá a variabilní instalace Zjednodušení údržby a realizace zmìn díky snadnému pøístupu ke kabelùm Ideální øešení pro novostavby i rekonstrukce

27 SYSTÉM DLP A ZÁSUVKY MOSAIC Vítìzná dvojice, která šetøí váš èas pøi objednávání a pøi instalaci. Speciální MOSAIC monoblok DLP Instalaèní lišty DLP pøináší inovaèní øešení rozvodù v instalaèních lištách. Revoluèní koncepce ohebných krytù umožòuje instalaci v neuvìøitelnì krátkém èase bez nutnosti øezání krytù v rozích, což umožní snížit dobu nutnou pro provedení práce a tím dosáhnout její lepší rentability. Oddìlení obvodù pomocí vnitøních pøepážek nebo vytvoøení nezávislých oddìlení pomocí rozdìlovacích pøepážek zajiš uje dokonalou separaci napájecích a datových obvodù. Speciální DLP MOSAIC zásuvky Rychlá instalace s použitím prùbìžných boèních automatických svorek spolu s instalaèními rámeèky Mosaic. 1 komorový 80 x 50 mm 105 x 65 mm 105 x 50 mm 2 komorový 150 x 50 mm 195 x 50 mm 150 x 65 mm 195 x 65 mm 3 komorový 195 x 50 mm 195 x 65 mm 220 x 65 mm HLINÍKOVÉ DLP Pro instalace požadující atraktivní vzhled Instalace s hliníkovým provedením elektroinstalaèního pøíslušenství MOSAIC 1 komora 105 x 50 mm 105 x 65 mm 2 komory 150 x 50 mm 150 x 65 mm 195 x 50 mm 195 x 65 mm Katalogové listy > Silové zásuvky na DLP str. 51 > Instalaèní lišty DLP str. 68 > Hliníkové instalaèní lišty str. 88

28 28Program MOSAIC KOMPLETNÍ ØEŠENÍ do podlahy Harmonický vzhled plnì respektující interiér budovy Nenápadná a snadno pøístupná instalace Instalace se provádí až v poslední fázi projektu, èímž se pøedejde krádežím èi pøípadnému poškození

29 PODLAHOVÉ KRABICE Stejná øada se používá pro zdvojenou i betonovou podlahu. Reversibilní kryt mùže být pokryt kobercem, vinylem, laminátovou podlahou, atd. Kryt se snadno otevírá, bez nutnosti použití nástroje. u t mm MONTÁŽ PØÍSTROJÙ MOSAIC Pøesnì dle speciálních požadavkù. Hloubku podlahové krabice lze libovolnì zvolit dle výšky ovládacích pøístrojù tak, abychom získali dostateèný pracovní prostor. Dostupné také ve vertikální poloze montážních vanièek, vhodné pro nízkou výšku (65 mm) montážního prostoru. Kovové instalaèní krabice ve spojení s plastovými protahovacími kanály nabízejí optimální øešení pro instalaci do betonové podlahy. 1 Vyjmutí instalaèní vanièky, 2 Instalace ovládacích 3 Vlastní montáž zavedení kabelù pøístrojù do krabice Katalogové listy > Podlahové krabice str. 94

30 30Program MOSAIC KOMPLETNÍ ØEŠENÍ do podlahy (pokraèování) Rychlé pøipojení umožòující snazší údržbu Volnost a flexibilita instalace Pøístup k napájecí a datové síti co nejblíže pracovnímu místu

31 PODLAHOVÉ ZÁSUVKOVÉ BLOKY Nenápadné a funkèní, s klasickým pøipojením. Univerzální instalace: pod podlahou, pod pracovním stolem, atd. Kompaktní s mnohostranným využitím Dostupné v mnoha variantách a konfigurovatelné podle požadavkù pro napájecí a datovou sí. Hliníkové tìlo se zvýšenou pevností Standardní a zálohovaná napájecí sí Rychlé pøipojení zjednoduší instalaci a údržbu KABELOVÝ VÝVOD Použití jako vývod kabelù ze zdvojené podlahy ke stolu. PØÍKLAD ZAPOJENÍ Datový konsolidaèní bod Datový kabel pro propojení zásuvek RJ 45 s konsolidaèním bodem Podlahový zásuvkový blok 3 x RJ 45 Katalogové listy > Podlahové zásuvkové bloky str. 98

32 32Program MOSAIC KOMPLETNÍ ØEŠENÍ ke stolu Nìkolik zpùsobù upevnìní k pracovnímu stolu Jedineèný design, atraktivní vzhled a jednoduché použití Ideální øešení pro flexibilní zpùsob práce

33 STOLNÍ ZÁSUVKOVÉ BLOKY Osazená verze nebo verze pro osazení, s tradièním pøipojením. Hliníková nebo bílá verze Zásuvky 2P+T s pootoèením o 45 Osazené bloky: Øešení pøímo specifikované v katalogu. Konfigurovatelné bloky: Øešení konfigurovatelné podle požadavku. Variabilita: kabelový vstup na bocích nebo zespodu Prvek pro organizaci kabelù Bloky s aktivními prvky: Øešení specifikované èi konfigurovatelné s vybavením aktivními prvky. PØÍSLUŠENSTVÍ PRO UPEVNÌNÍ Variabilní pøíslušenství pro upevnìní zásuvkového bloku ke stolu umožòuje snadné použití. PØÍKLAD ZAPOJENÍ Datový konsolidaèní bod Propojovací datový kabel pro propojení pøístupového bodu Wi-Fi s konsolidaèním bodem Stolní zásuvkový blok osazen pøístupovým bodem Wi-Fi Mosaic Katalogové listy > Stolní zásuvkové bloky str. 101

34 34Program MOSAIC KOMPLETNÍ ØEŠENÍ ke stolu (pokraèování) Velmi vhodné pro potøeby zasedacích místností Jedineèný design, atraktivní vzhled a jednoduché použití Pøipojení uživatelù pomocí Wi-Fi nebo RJ 45

35 ZÁSUVKOVÉ BLOKY PRO ZASEDACÍ MÍSTNOSTI Vrchol designu a ergonomie: produkty zaruèující pevnost a stabilitu, hliníkové provedení pøinese eleganci do vaší zasedací místnosti a+b/g Wi-Fi pøístupový bod 8 x 2P+T zásuvka zepøedu Zásuvka RJ 45 pro pøipojení Wi-Fi pøístupového bodu do datové sítì Verze osazená Wi-Fi pøístupovým bodem pro bezdrátové pøipojení do datové sítì 100 Mbps 7-portový switch 8 x 2P+T zásuvka a 7x RJ 45 pøipojení Zásuvka RJ 45 pro pøipojení switche do datové sítì Verze osazená switchem má 7 x RJ 45 pøipojení pro klasické pøipojení s použitím VDI kabelù do datové sítì. PØÍKLAD ZAPOJENÍ K uživatelùm Podlahová krabice Do zásuvky RJ 45 Do zásuvky 2P+T Katalogové listy > Zásuvkové bloky pro zasedací místnosti str. 100

36 36Program MOSAIC KOMPLETNÍ ØEŠENÍ... ke stolu (pokraèování) Estetické a ergonomické, kdykoliv po ruce Moduly pro sloupky umožòují snazší adaptaci a údržbu Malá velikost minisloupku umožòuje také skrytou instalaci pod stolem

37 HLINÍKOVÉ MINISLOUPKY S osazeným nebo konfigurovatelným blokem, s tradièním pøipojením. 4 komory pro lepší orientaci blokù a oddìlení napájecí a komunikaèní sítì 2 ØEŠENÍ PRO OSAZENÍ MINISLOUPKU Osazený blok pro sloupky: Nejobvyklejší konfigurace jsou dostupné již jako osazené bloky pro sloupky. Toto øešení šetøí èas pøi objednávání, pøi instalaci i bìhem údržby. Pøipojení pomocí svorkovnice. Osazený blok pro sloupky (osazený silovými zásuvkami) Osazený blok pro sloupky (osazený datovými zásuvkami) Konfigurovatelný blok pro sloupky: Vhodný pro øešení specifických požadavkù uživatelù. Možnost instalace všech MOSAIC funkcí (Wi-Fi, switche, ovládání osvìtlení, atd.) a Lexic jistièù. Hliníkové a bílé provedení PØÍKLAD ZAPOJENÍ Podlahová lišta: mùže být propojená s minisloupkem pro vedení kabelù Možnost vedení kabelù pøímo skrz podlahu Datový konsolidaèní bod Osazený blok Propojovací datový kabel pro propojení prùbìžných datových zásuvek RJ 45/RJ 45 Katalogové listy > Minisloupky str. 103

38 38Program MOSAIC KOMPLETNÍ ØEŠENÍ... do prostoru V hliníkovém nebo bílém provedení, ve výšce dle požadavkù Moduly pro sloupky umožòují snazší adaptaci a údržbu Øešení, která se snadno pøizpùsobují kanceláøským zmìnám

39 HLINÍKOVÉ SLOUPKY S osazeným nebo konfigurovatelným blokem, s tradièním pøipojením. 2 ØEŠENÍ PRO OSAZENÍ SLOUPKU Hliníkové nebo bílé provedení 4 komory pro lepší orientaci blokù a oddìlení napájecí a komunikaèní sítì Osazený blok pro sloupky: Nejobvyklejší konfigurace jsou dostupné již jako osazené bloky pro sloupky. Toto øešení šetøí èas pøi objednávání, pøi instalaci i bìhem údržby. Pøipojení pomocí svorkovnice. Konfigurovatelný blok (osazený jistièem) Osazený blok pro sloupky (osazený silovými zásuvkami) Konfigurovatelný blok pro sloupky: Vhodný pro øešení specifických požadavkù uživatelù. Možnost instalace všech MOSAIC funkcí (Wi-Fi, switche, ovládání osvìtlení, atd.) a Lexic jistièù. Osazený blok pro sloupky (osazený datovými zásuvkami) PØÍKLAD ZAPOJENÍ 2 dostupné verze: pevné upevnìní pomocí výsuvné tyèe 2,7 m nebo 3,9 m Datový konsolidaèní bod Datový kabel pro propojení zásuvek RJ 45 s konsolidaèním bodem Osazený blok Katalogové listy > Sloupky str. 102

40 40Program MOSAIC RYCHLÉ PØIPOJENÍ... datových obvodù Velmi flexibilní øešení v administrativních budovách Rychlost instalace a údržby Záruka parametrù požadovaných pro Cat. 6 a Cat. 5 systému LCS

41 DATOVÝ KONSOLIDAÈNÍ BOD Instalace do zdvojených podlah a podhledù. Pøívod kabelù od datového rozvádìèe Prùchodky proti vniknutí prachu i v nepøítomnosti kabelù Popisovací štítek Propojení datových zásuvek RJ 45 instalovaných v podlahových krabicích, instalaèních sloupcích, kanceláøských napájecích blocích,... Osazení 3 blokù LCS po 4 konektorech pro pøipojení až 12 zásuvek RJ 45 DATOVÉ ZÁSUVKY RJ 45 Se zadním konektorem RJ 45 pro rychlé a spolehlivé pøipojení konsolidaèního bodu pøepojovacím kabelem RJ 45/RJ 45. Standardní zásuvka RJ 45 pro pøipojení do konsolidaèního bodu pomocí pøipojovacího kabelu RJ 45 4 x 2 páry. RJ 45/RJ 45 Smíšený vodiè RJ 45 párované vodièe bez konektoru Katalogové listy > Datové konsolidaèní body str. 104

42 42Program MOSAIC

43 Katalogové listy Mosaic KATALOGOVÉ LISTY funkce, rámeèky, montážní desky a krabice ovládání osvìtlení instalaèní lišty DLP instalace do podlahy, ke stolu a do prostoru datové konsolidaèní body

44 Program pour exemple Mosaic : xxxxxxx TM Spínaèe xxxxxxxxa tlaèítka pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Bezdotykové a automatické spínaèe Všechny podsvětlené spínače mají svorku pro připojení nulového vodiče Balení Obj.č. Spínače 10 AX 250 V± Systém rychlého připojení vodičů pomocí bezšroubových svorek Bílá Hliník Střídavý přepínač č. 6, 1 modul Střídavý přepínač č. 6, Střídavý přepínač č. 6 podsvětlený (1)(2)(4), 1 modul Střídavý přepínač č. 6 podsvětlený (1)(2)(4), Křížový přepínač č. 7, Spínače 20 AX 250 V± Dvojpólový spínač č. 2, Dvojpólový spínač č. 2 podsvětlený (3) Střídavý přepínač č. 6, 1 modul Střídavý přepínač č. 6 podsvětlený (3) 1 modul Tlačítka 6 A 250 V± Systém rychlého připojení vodičů pomocí bezšroubových svorek Tlačítko spínací kontakt, 1 modul Tlačítko přepínací kontakt, 1 modul Tlačítko spínací kontakt, Tlačítko přepínací kontakt Tlačítko přepínací kontakt, podsvětlené (1), 1 modul Tlačítko přepínací kontakt, podsvětlené (1), Tlačítko přepínací kontakt, s držákem štítků, Balení Obj.č. Bezdotykový spínač 10 AX Bílá Hliník Umožňuje ovládat světelný okruh pouhým pohybem ruky v bezprostřední blízkosti spínače, Přizpůsobený zvláště pro zdravotnická zařízení Možnost sdružení 5-ti bezdotykových spínačů pro ovládání stejného okruhu Osazeno signalizační LED diodou Automatické spínače V± 50 Hz Infračervená detekce Detekční dosah 3-10 m Úhel detekce: 180 Nastavitelná úroveň osvětlení pro detekci lx Nastavitelná doba sepnutí od 1 s do 16 minut od poslední zaznamenané detekce Možnost přepnout na manuální ovládání pomocí tlačítka Integrovaná ochrana proti přetížení a zkratu Montáž do přístrojových krabic hloubky minimálně 40 mm Velikost: 3 vodičové zapojení s nulovým vodičem, 1000 W o 1000 W pro klasické a halogenové žárovky 230 V± do 500 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem, zářivky 2 vodičové zapojení bez nulového vodiče, 400 W do 400 W pro klasické a halogenové žárovky 230 V± do 400 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem Světelné zdroje (1) Použijte pro orientační funkci obj.č (230 V) a (12, 24, 48 V) (2) Použijte pro signalizační funkci (3) Použijte pro signalizační nebo orientační funkci (4) Použijte pro signalizační funkci v zapojení se dvěma střídavými přepínači č. 6 (musí být přivedena fáze do obou přepínačů) 44

45 Program pour exemple Mosaic : xxxxxxx TM Tlaèítkové xxxxxxxx stmívaèe pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Ovládaè svìtelných scén Všechny tlačítkové stmívače mají nezávislá tlačítka ZAP/VYP a +/- Lze je vzdáleně ovládat nepodsvětlenými tlačítky, kdy každé tlačítko umožňuje funkci stmívání Montáž do přístrojových krabic s minimální hloubkou 40 mm Balení Obj.č. Tlačítkové stmívače 230 V± 50 Hz Všechny tlačítkové stmívače (kromě obj.č ) mohou být použité jako střídavý přepínač č. 6 při sdružení se spínačem Bílá Hliník Tlačítkový stmívač bez nulového vodiče, 400 W Regulovaná zátěž: do 400 W pro klasické a halogenové žárovky 230 V± do 400 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem, Tlačítkový stmívač bez nulového vodiče, 600 W Regulovaná zátěž: do 600 W pro klasické a halogenové žárovky 230 V± do 600 VA pro MN halogenové žárovky s feromagnetickým transformátorem, Tlačítkový stmívač s nulovým vodičem, 1000 W Regulovaná zátěž: do 1000 W pro klasické a halogenové žárovky 230 V± do 1000 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem 5 LED diod pro indikaci hladiny světelné intenzity, 5 modulů Tlačítkový stmívač 0-10 V Regulovaná zátěž: max. 600 VA pro lineární zářivky s elektronickým předřadníkem 0-10 V Ovládací proud: max. 40 ma Přídavný ovládač stmívače Umožňuje ovládání stmívače (na který je připojena zátěž) z více míst, Pro ovládání modulárních stmívačů Lexic (obj.č /71) je nutný napájecí zdroj (obj.č ) Balení Obj.č. Ovládač světelných scén 230 V± 50 Hz Bílá Přizpůsobený ovládání světelných scén v jednacích místnostech, konferenčních místnostech, restauracích, předváděcích místnostech, Možné aplikace: Ovládání 3 samostatných okruhů osvětlení v 1 sále Ovládání světelných scén pomocí polychromických žárovek (červená/ zelená/modrá nebo teplá bílá/studená bílá) Podporované zdroje/regulovaná zátěž: 1000 W pro klasické a halogenové žárovky 230 V± 1000 VA pro lineární zářivky s předřadníkem 0-10 V 1000 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem Kumulovaná zátěž 3 okruhů nesmí přesáhnout 2200 W Možnost ovládat předřadníky se vstupem DALI a předřadníky 0-10 V Ovládače vpředu: 6 tlačítek pro ZAP/VYP/stmívání každého ze 3 světelných okruhů 3 soupravy 5 LED diod pro indikaci hladiny světelné intenzity 4 tlačítka pro ukládání do paměti a volby světelných scén Může být dálkově ovládán pomocí infračerveného dálkového ovládání (obj.č ) Montáž s nulovým vodičem do přístrojové krabice s doporučenou hloubkou 50 mm (obj.č ) K montáži není třeba montážní deska ta je již součástí mechanismu Speciální krycí rámeček, viz. níže Bílá Hliník Dálkový ovládač Umožňuje ovládat na dálku světelné scény uložené do paměti Napájení 9 V baterií (není součástí výrobku) Krycí rámeček pro ovládač světelných scén Instalace bez montážní desky 45

46 Program pour exemple Mosaic : xxxxxxx TM Spínaèe, xxxxxxxxtlaèítka a elektronické ovládací prvky pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Spínaèe s klíèem a na kartu Balení Obj.č. Spínač se zpožděným vypnutím Balení Obj.č. Spínače s klíčem 46 Bílá Bílá Uzamykatelný dvojpolohový spínač Odrušení v souladu s normou EN Výstup: 1 přepínací kontakt 6 A V± Umožňuje ovládání obvodů pomocí časovače Maximální spínaná zátěž: 1000 W pro klasické a halogenové žárovky 230 V± 400 VA pro MN halogenové žárovky a zářivky 300 W odporová zátěž Nastavitelné zpoždění vypnutí od 25 s do 15 min Možnost instalace většího počtu spínačů se zpožděným vypnutím paralelně do stejného okruhu 2-vodičové zapojení do přístrojových krabic s minimální hloubkou 40 mm Osazeno integrovanou LED diodou Programovatelný časový spínač Rezerva chodu 20 h, kapacita 8 programů v týdenním cyklu, Možnost dočasného nebo trvalého vypnutí nastaveného programu Výstup: 1 přepínací kontakt 6 A V± při cos = 1 Maximální spínaná zátěž: 1200 W pro klasické a halogenové žárovky 230 V± 1800 VA pro zářivky o Ø 26 nebo 38 mm, MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem 1800 W motory (pouze pro ventilaci) 3600 W odporová zátěž (pouze pro vytápění) Tahové ovládací přístroje Systém rychlého připojení vodičů pomocí bezšroubových svorek Střídavý přepínač č. 6 tahový 10 AX Pro ovládání klasických a halogenových žárovek 230 V±, až do 2300 W Tlačítko 6 A tahové přepínací kontakt Lanko délky 1,5 m pro zkompletování tahového ovládače Ovládač ventilace (VMC) 10 AX 250 V± Systém rychlého připojení vodičů pomocí bezšroubových svorek, Střídavý přepínač č. 6 pro přímé ovládání pohonu ventilátorů Tlačítka pro nouzové vypnutí Odblokování klíčem RONIS č.455, NO + NC, 10 A V± Odblokování pootočením o 1/4 otáčky NO + NC, 10 A V± Klíč lze vytáhnout v každé ze dvou poloh, Uzamykatelný trojpolohový spínač Výstup: 1 spínací kontakt a 2 rozpínací 6 A V± Klíč lze vytáhnout v každé ze tří poloh Uzamykatelný dvojpolohový spínač pro evropskou zámkovou vložku Výstup: 2 kontakty NO 6 A V± Klíč lze vytáhnout v každé ze dvou poloh Nutno vybavit standardní evropskou zámkovou vložkou nebo zámkovou vložkou obj.č Uzamykatelný dvojpolohový spínač pro evropskou zámkovou vložku Výstup: 1 spínací kontakt a 2 rozpínací 6 A V± Nutno vybavit lokální evropskou zámkovou vložkou nebo zámkovou vložkou obj.č Evropská zámková vložka Evropská zámková vložka dodávaná se soupravou 3 klíčů Jednopólové relé Maximální spínaná zátěž: 3000 W, 1800 W pro klasické a halogenové žárovky 400 VA pro zářivky 530 W pro motory (např.žaluzie) Spínač na kartu Použití: sepnutí napájení elektrické sítě hotelového pokoje pouze v přítomnosti hosta Mechanický sepne elektrický obvod po zasunutí kartové klíčenky obj.č nebo lze použít i standardně používané vstupní karty pro elektronické klíče Mechanismus je vybaven elektronickým spínačem se zpožděným vypnutím (30 s) aktivovaným vyjmutím karty Použití společně se stykačem nebo s relé obj.č Napájení: 230 V± Spínač na kartu Výstup: 1 spínací kontakt Kartová klíčenka Vybavena držákem popisných štítků pro označení pokoje

47 Program pour exemple Mosaic : xxxxxxx TM Topení, xxxxxxxx regulace teploty pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Ovládaèe rolet, žaluzií a markýz Systém rychlého připojení pomocí bezšroubových svorek Balení Obj.č. Prostorový termostat Napájení: 230 V± Frekvence: 50/60 Hz Systém rychlého připojení pomocí bezšroubových svorek Bílá Přizpůsobené k regulaci stropních topných těles a přímotopných panelů Elektronický termostat Bílá Hliník Regulační rozsah: od 5 C do 30 C Přesnost nastavení: ± 0,5 C Výstup: přepínací beznapěťový kontakt Nastavovací tlačítko vpředu pro výběr funkce Spínaná zátěž při 230 V±: 8 A odporová zátěž 2 A indukční zátěž Vypínací schopnost při 12 až 48 V± nebo 12 až 24 V=: od 1 ma do 500 ma Programovatelný elektronický termostat Umožňuje regulaci teploty, denní a týdenní program Optické znázornění aktuálního programu na displeji 5 modulů 4 pevně nastavené programy, 1 nastavitelný program Maximálně 4 spínací cykly denně Možnost nastavení 2 úrovní teploty Trvalé uchování programů v paměti Rezerva chodu: 100 h Regulační rozsah: od 7 C do 30 C Přesnost nastavení: 0,5 C Výstup: 1 přepínací kontakt Spínaná zátěž při 250 V±: 8 A odporová zátěž 2 A indukční zátěž Vypínací schopnost při 12 až 48 V±: od 1 ma do 500 ma Balení Obj.č. Spínače pro ovládání rolet, žaluzií a markýz Pro přímé ovládání nahoru/dolů/stop rolet, žaluzií a markýz, do výkonu pohonu max 500 W Dvojitý spínač ovládání žaluzií Tlačítka pro ovládání rolet, žaluzií a markýz Pro přímé ovládání rolet, žaluzií a markýz, do výkonu pohonu max 500 W Tlačítko ovládání žaluzií Ovládače rolet, žaluzií a markýz PLC/IR Umožňují ovládání jednotlivých pohonů nebo jejich skupin podle zón (nahoru/dolů/stop) Pro všechny typy pohonů Napájení: 230 V± Ovládání pomocí signálu přenášeného po síti (PLC) 230 V nebo po IR ovládači Zapuštěná montáž do instalačních krabic s minimální hloubkou 40 mm Lokální ovládač PLC/IR Umožňuje přímé ovládání pohonu žaluzií do 500 W Může být dálkově ovládán ze stejné nebo jiné místnosti jedním či více (maximálně 32) centrálními ovládači (obj.č ) Centrální ovládač PLC/IR Umožňuje ovládání skupin lokálních ovládačů (obj.č ) neomezeného počtu Vybaven 2 vstupy pro připojení časového spínače 47

48 pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Kontrola vstupu: vstupní jednotky Program Mosaic TM Kontrola vstupu: dveøní centrála a pøíslušenství Balení Obj.č. Vstupní jednotky Bílá 2 rozdílné režimy: Nezávislý režim s přímým zapojením na elektrický zámek Centalizovaný režim s připojením na centrálu (obj.č ) Velikost: 5 modulů svisle IP 40 IK 40 Napájení: 12 V= Spínaná zátěž: ma ma ma ma Vybavená 2 LED diodami červená/zelená a zvukovou signalizací 1 výstup pro tlačítko 1 výstup přepínací kontakt pro el. zámek 1 vstup pro dveřní centrálu Možnost konfi gurace výstupu ve stejnosměrném módu (např. pro aktivaci/deaktivaci alarmu) Nastavitelné sepnutí od 1 do 255 sekund Trvalé uchování v integrované paměti Vstupní jednotka biometrická Bílá S digitálním snímačem otisku prstu Řešení s velmi vysokým stupněm zabezpečení, zajišťující bezpečnost a komfort při použití Až 99 uživatelů v módu autonomním nebo centralizovaném Vstupní jednotka pro magnetické kódy Řešení se zvýšeným stupněm zabezpečení zajišťující jednoduché užívání Až 500 uživatelů v módu autonomním a v módu centralizovaném K zapojení je nezbytná dveřní centrála Legrand nebo jiná s protokolem Wiegand Vstupní jednotka pro magnetické kódy venkovní použití Přizpůsobená pro použití ve venkovním prostředí K zapojení je nezbytná pouze dveřní centrála Legrand (obj.č ) Krytí IP 65, IK 10 Vstupní jednotka s číselným kódováním Řešení s nižším stupněm zabezpečení Až 99 uživatelů v módu autonomním a v módu centralizovaném K zapojení je nezbytná dveřní centrála Legrand nebo jiná s protokolem Wiegand Balení Obj.č. Dveřní centrála pro 2 vstupní jednotky Umožňuje centralizované řízení od PC (protokol IP) po vstupní jednotku Možnost připojení 2 vstupních jednotek na 1 centrálu a až 128 centrál v rámci instalace Pokud je instalováno více centrál, použijte software pro správu obj.č Rozměr: 6 modulů (na DIN lištu) Napájení: 12 V= 1 vstup RJ 45 pro připojení konektoru k datové síti 2 výstupy pro připojení el. zámku pomocí beznapěťového kontaktu 2 výstupy pro připojení tlačítek pomocí beznapěťového kontaktu Software pro správu Usnadňuje správu instalací s více než 2 dveřními centrálami Umožňuje dozor pomocí PC: přístupy (integrace do projektu v AutoCadu) čtecí zařízení, čipové karty, události (vstupy, opuštění) časově zaznamenané události Příslušenství pro magn. vstupní jednotku Magnetický čip klíčenka bez kontaktu Mifare Frekvence: 13,56 Mhz Magnetický čip karta Rozměr 50 mm x 80 mm bez kontaktu Mifare Frekvence: 13,56 Mhz Kódovací zařízení pro čipy Usnadňuje správu čipů (vytvoření, ztráta, zrušení,..) samostatně nebo pomocí softwaru pro správu (obj.č ) Připojení k PC přímo přes USB port Příslušenství pro montáž Elektromagnetická signalizace Signalice stavu dveří (otevřených/zavřených) pomocí dvoubarevných LED diod a možnost návratu zpět na místo pomocí přepínacího kontaktu Kontrola stavu dvěří pomocí Hallova efektu Spotřeba: 500 ma Přídržná síla 300 kg, 12 V= Elektrický zámek Pro otevírání dveří vlevo nebo vpravo 12 V± nebo =, 6 W, 158 x 26 x 32 mm 48

49 Program pour exemple Mosaic : xxxxxxx TM Pøepì ová xxxxxxxx ochrana, výmìnný modul, filtr pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Jistièe, proudové chránièe, chránièe s nadproudovou ochranou a transformátor 230/12 V Balení Obj.č. Přepěťová ochrana 16 A V± Bílá Slouží k ochraně proti atmosferickému nebo průmyslovému přepětí. Podmínkou dokonalé ochrany je instalace přepěťové ochrany v rozváděči Instaluje se za proudový chránič a chrání všechny kaskádově zapojené zásuvky. Signalizace pomocí kontrolky, Zásuvka zůstává pod napětím i po zapůsobení/zničení ochrany až do výměny modulu obj.č Jmenovitý výbojový proud (In): 1,5 ka Maximální výbojový proud (Imax): 6 ka Ochranná úroveň (Up): L-N: 1 kv, N-NP: 1 kv Zkušební napětí: 3 kv Splňuje požadavky normy NF EN a NF-C Výměnný modul Pro přepěťovou ochranu obj.č VF filtr 6A 250 V± Jmenovité napětí: 230 V±, 50/60 Hz Jmenovitý proud: 6 A Kondenzátor proti VF proudům Dodáván s pojistkou 5 x 20 6,3 A (obj.č ) Splňuje požadavky normy NF C Ztlumení proudů dle normy CISPR 14 a 17 Balení Obj.č. Jističe a chrániče Slouží k lokální ochraně části obvodu proti přetížení a zkratu Bílá Použití v kombinaci s hlavní ochranou Díky blízkosti k uživateli a selektivitě s hlavní ochranou dochází bezprostředně k znovuuvedení do provozu Při sdružování má jistič stejnou selektivitu jako DNX P+T Jistič Mosaic může být použit k omezení lokální spotřeby Zkratová vypínací schopnost: 3000 A, NF-C (10/16 A) 1500 A, NF-C (6 A) P+N, 10 A, P+N, 16 A, Proudový chránič s nadproudovou ochranou 1P+N, 230 V± Proudový chránič umožňuje dodatečnou ochranu osob (místa s vodivou podlahou, přítomnost vody, ) proti přímému kontaktu s částmi pod napětím nebo úniku do země Obsahují testovací tlačítko A - 30 ma, A - 30 ma, A - 10 ma, A - 10 ma, Transformátor 230/12 V 4 AVA Primár: 230 V± - 50 Hz Sekundár: 12 V= / 500 ma Maximální výkon: 4 VA Přidružený k zásuvce 2P+T nebo ke kabelovému vývodu umožňujícímu zapojení nízkonapěťových aplikací 49

50 Program pour exemple Mosaic : xxxxxxx TM Silové xxxxxxxx zásuvky Program Mosaic TM Silové zásuvky s integrovanou pøepì ovou ochranou III. stupnì, tøídy D S S Z Balení Obj.č. Standardní zásuvky 2P+T Bílá Pro instalaci do přístrojových krabic, povrchovou montáž, podlahových krabic, montážních sloupků, napájecích bloků, kancelářských bloků, Zapojení bezšroubovými svorkami (až na výjimky) Vybaveny clonkami pro dětskou ochranu Velikost: Bílá Zásuvka 2P+T Zásuvka 2P+T se speciálními šroubovými svorkami pro vodiče průřezu 4 mm Zásuvka 2P+T s klapkou Zásuvka 2P+T hliník Zásuvka 2P+T červená Balení Obj.č. Zásuvky s integrovanou přepěťovou ochranou III. stupně, třídy D Chráněná zásuvka slouží k ochraně všech druhů elektrických i elektronických zařízení připojených k rozvodu nn proti pulznímu přepětí. Podmínkou dokonalé ochrany zařízení je správné uzemnění ochran a instalace vícestupňové ochrany podle doporučení souvisejících norem Jmenovité napětí: 230 V, 50 Hz Jmenovitý proud: 16 A Jmenovitý výbojový proud (8/20 s): 1,5 ka Maximální výbojový proud (8/20 s): 5 ka Ochranná úroveň: 0,9 kv (L/N), 1,5 kv (L(N)/PE) Zkušební napětí: 3 kv Signalizace poruchy: optická/akustická Zásuvky s optickou (světelnou) signalizací poruchy Šroubové svorky Vybaveny clonkami pro dětskou ochranu Při poruše a odpojení ochranného modulu se rozsvítí červená kontrolka na plastovém krytu zásuvky V tomto případě již nejsou zařízení připojená k zásuvce chráněna proti pulznímu přepětí a zásuvku je nutné neprodleně vyměnit Velikost: Zásuvka 2P+T zelená Zásuvka 2P+T oranžová 1 S Zásuvka 2P + T s PO bílá 1 S Zásuvka 2P + T s PO červená Nezáměnné zásuvky 2P+T Zásuvka 2P+T nezáměnná se šroubovými svorkami, 1 S Zásuvka 2P + T s PO zelená 1 S Zásuvka 2P + T s PO oranžová Odlišovací nástavec na vidlice Nalepí se na vidlice nezáměnného 2P+T zařízení určeného k napájení z chráněných obvodů 1 S Zásuvka 2P + T s PO nezáměnná Zásuvky s akustickou (zvukovou) signalizací poruchy šroubové svorky Vybaveny clonkami pro dětskou ochranu Při poruše a odpojení ochranného modulu začne vydávat zvuková signalizace nepřetržitý tón. V tomto případě již nejsou zařízení připojená k zásuvce chráněna proti pulznímu přepětím a zásuvku je nutné neprodleně vyměnit 1 Z Zásuvka 2P + T s PO bílá 1 Z Zásuvka 2P + T s PO červená 1 Z Zásuvka 2P + T s PO zelená 1 Z Zásuvka 2P + T s PO oranžová 1 Z Zásuvka 2P + T s PO nezáměnná 50

51 Program pour exemple Mosaic : xxxxxxx TM Silové xxxxxxxx zásuvky a vícenásobné silové zásuvky Program Mosaic TM Silové zásuvky mezinárodních standardù Balení Obj.č. Vícenásobné zásuvky Bílá Hliník Pro instalaci do přístrojových krabic, povrchovou montáž, podlahových krabic, montážních sloupků, zásuvkových bloků, Zapojení bezšroubovými svorkami Vybaveny clonkami pro dětskou ochranu Standardní provedení zásuvek x 2P+T dutinky pootočené o 45 4 moduly x 2P+T dutinky pootočené o 45 6 modulů Nezáměnné zásuvky a barevně odlišené zásuvky Umožňují rozlišení speciálně chráněných Nezáměnné Červené obvodů červené Barevně odlišené červené zásuvky sloužící k identifi kaci zapojení konkrétního obvodu x 2P+T dutinky pootočené o 45 4 moduly x 2P+T dutinky pootočené o 45 6 modulů Bílá Nezáměnné červené Pro montáž na parapetní kanál DLP Zásuvky Mosaic s oboustranným připojením lze jednoduše zaklapnout do profi lu instalační lišty DLP 65, 85, 130 a 180 mm za pomoci montážní desky a krycího rámečku Systém přímého zapojení bez použití speciálního nářadí, intuitivní odpojení bez nutnosti odstranění montážního rámečku P+T, x 2P+T, 4 moduly x 2P+T, 6 modulů x 2P+T, 8 modulů Balení Obj.č. Zásuvky německého standardu (schuko) Velikost: Zásuvka 2P+T s clonkami pro dětskou ochranu Zásuvka 2P+T nezáměnná Zásuvka 2P+T s klapkou Zásuvka 2P+T zelená Zásuvka 2P+T oranžová Zásuvka 2P+T červená Zásuvky mezinárodních standardů Euro-USA standard Zásuvka 2P, 1 modul Zásuvka 2P+T, USA standard Zásuvka 2P, 1 modul Zásuvka 2P+T 15 A, Britský standard Zásuvka 2P+T 13 A, Hliník x 2P+T, 4 moduly x 2P+T, 6 modulů Italský standard Zásuvka 2P+T 10/16 A, 1 modul Švýcarský standard Zásuvka 2P+T typ 13, 51

52 Program pour exemple Mosaic : xxxxxxx TM Datové xxxxxxxx zásuvky Splňují požadavky normy ISO (vydání 2.0) EN a EIA/TIA 568 Systém rychlého připojení bez použití speciálního nářadí Označení kontaktů dvojitým barevným kódem a číslicemi 568 A a B Konektor se svorkami zaručující automatické proříznutí izolace Možnost opětovného připojení vodičů v případě chybného zapojení Instalace do přístrojových krabic s hloubkou 35 mm pro konektory UTP a FTP, s hloubkou 50 mm pro konektory STP Zásuvky jsou vybaveny držákem štítku Balení Obj.č. Zásuvky RJ Giga Bílá Hliník Podporují aplikace 10 G Base-T do 100 m délky datového kabelu, splňující normy ISO/IEC TIA TSB 155 a IEEE an 10 Giga Pro systém kabeláže Legrand LCS 10 Giga Bílá Hliník Zásuvka 1 x RJ 45, STP/FTP, 9 kontaktů, kovový stínící kryt 1 modul Zásuvka 1 x RJ 45, STP/FTP, 9 kontaktů, kovový stínící kryt Zásuvky RJ 45 Cat. 6 Cat. 6 STP Zásuvka 1 x RJ 45, STP, 9 kontaktů, kovový stínící kryt 1 modul Zásuvka 1 x RJ 45, STP, 9 kontaktů, kovový stínící kryt Zásuvka 1 x RJ 45, STP, 9 kontaktů, stíníci kryt v provedení Zamak, Zásuvka 1 x RJ 45, STP, 9 kontaktů, stíníci kryt v provedení Zamak, konektor pootočen o 90, Cat. 6 FTP Zásuvka 1 x RJ 45, FTP, 9 kontaktů, 1 modul Balení Obj.č. Zásuvky RJ 45 Cat. 6 Cat. 6 UTP Zásuvka 1 x RJ 45, UTP, 8 kontaktů, 1 modul Zásuvka 1 x RJ 45, UTP, 8 kontaktů, Zásuvka 1 x RJ 45, UTP, 8 kontaktů, konektor pootočen o 90 Zásuvky RJ 45 Cat. 5 Cat. 5e FTP Zásuvka 1 x RJ 45, FTP, 9 kontaktů, 1 modul Zásuvka 1 x RJ 45, FTP, 9 kontaktů, Cat. 5e UTP Zásuvka 1 x RJ 45, UTP, 8 kontaktů, 1 modul Zásuvka 1 x RJ 45, UTP, 8 kontaktů, Zásuvka 1 x RJ 45, FTP, 9 kontaktů, Zásuvka 1 x RJ 45, FTP, 9 kontaktů, konektor pootočen o 90, Kombinovaná zásuvka telefon/data zapuštěná montáž Zesilují bezpečnost proti krádeži nebo poškození Průtok dat 10/100 Mbits/s Přívod kabelů ke konektoru z libovolné strany Instalace do přístrojových krabic s hloubkou minimálně 35 mm Označení aplikací telefon a Ethernet na ochranné klapce Kombinovaná zásuvka telefon/data FTP 9 kontaktů, 1 modul Kombinovaná zásuvka telefon/data UTP 8 kontaktů, 1 modul 52

53 Program pour exemple Mosaic : xxxxxxx TM Prùbìžná xxxxxxxx datová zásuvka RJ 45/RJ 45 pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Pøístupové body Wi-Fi, switche Princip zapojení RJ 45 RJ 45 Snadné připojení zezadu pouhým zastrčením konektoru RJ 45 Zajišťuje přístup k síti pomocí zásuvky RJ 45 V kategorii 5e a 6 Splňují požadavky normy ISO (vydání 2.0) EN a EIA/TIA 568 Přívod kabelů ke konektoru z libovolné strany Instalace do přístrojových krabic s hloubkou minimálně 40 mm Balení Obj.č. Průběžná datová zásuvka RJ 45/RJ 45 Bílá Hliník Zásuvky RJ 45 Cat. 6 FTP Bílá Zásuvka 1 x RJ 45, FTP 9 kontaktů, 1 modul Zásuvky RJ 45 Cat. 6 UTP Zásuvka 1 x RJ 45, UTP 8 kontaktů, 1 modul Zásuvky RJ 45 Cat. 5e FTP Zásuvka 1 x RJ 45, FTP 9 kontaktů, 1 modul Zásuvky RJ 45 Cat. 5e UTP Zásuvka 1 x RJ 45, UTP 8 kontaktů, 1 modul Umožňují bezdrátové připojení počítačů a zařízení vybavených integrovanou nebo externí Wi-Fi kartou, např. pro použití tiskárny, sdílení dat nebo přístup k Internetu. Přístupové body lze instalovat i do stávajících datových sítí. Instalují se do místností, kde je potřeba stálé nebo i přechodné připojení (chodby, vstupní haly, zasedací místnosti) Instalace musí minimálně obsahovat: - přístupový bod Wi-Fi (napojený na datový kabel) umístěný např. v instalačních lištách DLP, instalačním sloupku nebo přístrojové krabici - blok PoE v provedení pro umístění do 19 propojovacích panelů (PoE obj.č , , , ) Balení Obj.č. Přístupové body Wi-Fi Mosaic Pro instalaci do přístrojové krabice minimální hloubky 40 mm Zapojení datového kabelu je stejné jako u zásuvek RJ 45 Napájení 48 V pomocí bloku PoE Zabezpečení pomocí šifrovacího protokolu WPA2 (802.11i) a ověřovacího protokolu (802.11x) Dodáváno spolu s instalačním CD Odpovídá standardu a a b/g, rádio, duplexní, 4 moduly Vpředu osazen zásuvkou RJ 45 Přenosová rychlost 54 Mbits/s max. pro příjem i vysílání (802.11a a g) Odpovídá standardu a a b/g, rádio, duplexní, 4 moduly Přenosová rychlost 54 Mbits/s max. pro příjem i vysílání (802.11a a g) Odpovídá standardu b/g, rádio, 4 moduly Přenosová rychlost 54 Mbits/s max. Datový switch Umožňuje připojení počítače, tiskárny, serveru, apod. do lokální datové sítě bez nutnosti instalace switche do propojovacích panelů Je nezbytné použít síťovou kartu Ethernet 10/100 Mbps Možnost rozšíření stávající sítě pouhým zaměněním za zásuvku RJ 45 Připojení bez nutnosti použití speciálního nářadí Splňuje požadavky normy IEEE pro Ethernet a EN 50081/ /100 Mbps modulární switch Instalace do přístrojových krabic s hloubkou minimálně 40 mm 6 vstupů vpředu a 1 konektor RJ 45 zboku pro kabeláž Indikace stavu připojení Označení každého vstupu číslicemi 1-6 k identifi kaci switche Neřiditelný switch Napájení pomocí bloku PoE, 6 modulů Napájení 230 V, 6 modulů Řiditelný switch Napájení 230 V, 6 modulů 53

54 Program pour exemple Mosaic : xxxxxxx TM Telefonní xxxxxxxx zásuvky, zásuvky USB a IEEE 1394 pour Program exemple Mosaic : xxxxxxx TM xxxxxxxx Adaptéry Balení Obj.č. Telefonní zásuvky Bílá Hliník Zásuvky RJ 11 A RJ 12 Samočinné zaříznutí pootočením svorky šroubovákem o 1/4 otáčky Bílá Vybavené transparentním držákem štítků Možnost opětovného připojení vodičů Adaptér pro konektor Keystone, Zásuvka RJ 11, 4 kontakty, 1 modul Zásuvka RJ 11, 4 kontakty, Balení Obj.č. Adaptéry pro datové zásuvky Adaptér pro zásuvky ACO II, Zásuvka RJ 12, 6 kontaktů, Zásuvky ISDN Samočinné zaříznutí pootočením svorky šroubovákem o 1/4 otáčky Možnost opětovného připojení vodičů Zásuvka RJ 45 ISDN, 8 kontaktů Uzemňovací svorka s průřezem 2,5 mm 2 Zásuvky USB a IEEE 1394 Umožňují přiblížit připojení k uživateli Připojení pomocí šroubových svorek s průřezem 1 mm 2 Zásuvky USB Umožňují připojení zařízení s USB (scanner, pevný externí disk), 1 modul Maximální délka kabelu: 5 m Doporučený kabel: USB A Zásuvky IEEE Zásuvka typu FireWire nebo i.link speciálně přizpůsobená k přenosu velkého objemu dat (fotografi e, videa,...) 1 modul Maximální délka kabelu: 5 m Doporučený kabel: IEEE piny Adaptér pro konektory Systimax, 1 x RJ Adaptér pro konektory Systimax, 2 x RJ Adaptér pro konektory 3M Pouyet, Adaptér pro konektory Infra +, Adaptéry Mosaic pro optické konektory Vybavené konektorem duplex 2 vstupy/2 výstupy Slouží ke spojení 2 optických vláken opatřených konektory Dodávají se s ochrannými čepičkami adaptérů Vybavené transparentním držákem štítků Adaptér 2 x ST duplex (uchycení konektoru bajonetové), Adaptér 2 x SC duplex (uchycení konektoru push-pull), Adaptér 2 x LC duplex (uchycení konektoru push-pull), Ostatní informační zásuvky Zásuvky SUB D Zásuvka SUB D, 9 kontaktů, se šroubovými spoji, RS 232, Zásuvka SUB D, 9 kontaktů, s pájenými spoji, RS 232, Zásuvka SUB D, 15 kontaktů, s pájenými spoji, např. pro speciální trasy typu X21 mezi 2 vzdálenými zařízeními, 54
