1 spínaèe a tlaèítka bezdotykové a automatické spínaèe Všechny podsv tlené spína e mají svorku pro p ipojení nulového vodi e. Bal. Obj.. Spína e 10 AX 250 V± Systém rychlého p ipojení vodi pomocí bezšroubových svorek. Hliník St ídavý p epína. 6, St ídavý p epína. 6, St ídavý p epína p. 6 podsv tlený (1)(2)(4), St ídavý p epína p. 6 podsv tlený (1)(2)(4), K ížový p epína. 7, Spína e 20 AX 250 V± Dvojpólový spína. 2, Dvojpólový spína. 2 podsv tlený (3), St ídavý p epína. 6, St ídavý p epína. 6 podsv tlený (3), Hliník Tla ítka 6 A 250 V± Systém rychlého p ipojení vodi pomocí bezšroubových svorek Tla ítko spínací kontakt, Tla ítko p epínací kontakt, Tla ítko spínací kontakt, Tla ítko p epínací kontakt Tla ítko p epínací kontakt, podsv tlené (1)p, Tla ítko p epínací kontakt, podsv tlené (1)p, Tla ítko p epínací kontakt, s držákem štítk, Bal. Obj.. Bezdotykový spína 10 AX 1 Hliník Umož uje ovládat sv telný okruh pouhým pohybem ruky v bezprost ední blízkosti spína e, P izp sobený zvlášt pro zdravotnická za ízení. Možnost sdružení 5 bezdotykových spína pro ovládání stejného okruhu. Osazeno signaliza ní LED diodou. Hliník Automatické spína e V± 50 Hz Infra ervená detekce. Detek ní dosah 3 10 m. Úhel detekce: 180. Nastavitelná úrove osv tlení pro detekci lx. Nastavitelná doba sepnutí od 1 s do 16 minut od poslední zaznamenané detekce. Možnost p epnout na manuální ovládání pomocí tla ítka. Integrovaná ochrana proti p etížení a zkratu. Montáž do p ístrojových krabic hloubky minimáln 40 mm. Velikost: 3vodi ové zapojení s nulovým vodi em, W do W pro klasické a halogenové žárovky 230 V±. do 500 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem, zá ivky. 2vodi ové zapojení bez nulového vodi e, 400 W do 400 W pro klasické a halogenové žárovky 230 V±. do 400 VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem. Sv telné zdroje (1) Použijte pro orienta ní funkci obj (230 V) a (12, 24, 48 V) (2) Použijte pro signaliza ní funkci (3) Použijte pro signaliza ní nebo orienta ní funkci (4) Použijte pro signaliza ní funkci v zapojení se dv ma st ídavými p epína i. 6 (musí být p ivedena fáze do obou p epína ). Tyto výrobky jsou souèástí øešení pro administrativní prostory > str

2 tlaèítkové stmívaèe Všechny tla ítkové stmíva e mají nezávislá tla ítka ZAP/VYP a +/-. Lze je vzdálen ovládat nepodsv tlenými tla ítky, kdy každé tla ítko umož uje funkci stmívání. Montáž do p ístrojových krabic s minimální hloubkou 40 mm. ovládaè svìtelných scén Bal. Obj.. Tla ítkové stmíva e 230 V± 50 Hz Všechny tla ítkové stmíva e (krom obj ) mohou být použity jako st ídavý p epína. 6 p i sdružení se spína em. Tla ítkový stmíva bez nulového vodi e, 400 W Regulovaná zát ž: W pro klasické a halogenové žárovky 230 V±, VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem, Tla ítkový stmíva bez nulového vodi e, 600 W Regulovaná zát ž: W pro klasické a halogenové žárovky 230 V±, VA pro MN halogenové žárovky s feromagnetickým transformátorem, Tla ítkový stmíva s nulovým vodi em, W Regulovaná zát ž: W pro klasické a halogenové žárovky 230 V±, VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem. 5 LED diod pro indikaci hladiny sv telné intenzity, 5 modul. Tla ítkový stmíva 0-10 V Regulovaná zát ž: max. 600 VA pro lineární zá ivky s elektronickým p ed adníkem 0-10 V, Ovládací proud: max. 40 ma. P ídavný ovláda stmíva e Umož uje ovládání stmíva e (na který je p ipojena zát ž) z více míst, Pro ovládání modulárních stmíva Lexic (obj /71) je nutný napájecí zdroj (obj ). Bal. Obj.. Ovláda sv telných scén 230 V± 50 Hz P izp sobený k ovládání sv telných scén v jednacích místnostech, konferen ních místnostech, restauracích, p edvád cích místnostech Možné aplikace: Ovládání 3 samostatných okruh osv tlení v 1 sále. Ovládání sv telných scén pomocí polychromických žárovek ( ervená / zelená / modrá nebo teplá bílá / studená bílá). Podporované zdroje / regulovaná zát ž: W pro klasické a halogenové žárovky 230 V±, VA pro lineární zá ivky s p ed adníkem 0-10 V, VA pro MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem. Kumulovaná zát ž 3 okruh nesmí p esáhnout 2200 W. Možnost ovládat p ed adníky se vstupem DALI a p ed adníky 0-10 V. Ovláda e vp edu: - 6 tla ítek pro ZAP / VYP / stmívání každého ze 3 sv telných okruh, - 3 soupravy 5 LED diod pro indikaci hladiny sv telné intenzity, - 4 tla ítka pro ukládání do pam ti a volby sv telných scén. M že být dálkov ovládán pomocí infra erveného dálkového ovládání (obj ). Montáž s nulovým vodi em do p ístrojové krabice s doporu enou hloubkou 50 mm (obj ). K montáži není t eba montážní deska ta je již sou ástí mechanismu. Speciální krycí ráme ek, viz níže. P íslušenství Hliník Dálkový ovláda Umož uje ovládat na dálku sv telné scény uložené do pam ti. Napájení 9 V baterií (není sou ástí výrobku). Krycí ráme ek pro ovláda sv telných scén Instalace bez montážní desky. Tyto výrobky jsou souèástí øešení pro administrativní prostory > str

3 spínaèe, tlaèítka a elektronické ovládací prvky Bal. Obj.. Spína se zpožd ným vypnutím Odrušení v souladu s normou EN Umož uje ovládání obvod pomocí asova e. Maximální spínaná zát ž: W pro klasické a halogenové žárovky 230 V±, 400 VA pro MN halogenové žárovky a zá ivky, 300 W odporová zát ž. Nastavitelné zpožd ní vypnutí od 25 s do 15 min. Možnost instalace v tšího po tu spína se zpožd ným vypnutím paraleln do stejného okruhu. 2vodi ové zapojení do p ístrojových krabic s minimální hloubkou 40 mm. Osazeno integrovanou LED diodou. Programovatelný asový spína Rezerva chodu 20 h, kapacita 8 program v týdenním cyklu, Možnost do asného nebo trvalého vypnutí nastaveného programu. Výstup: 1 p epínací kontakt 6 A 250 V± p i cos ϕ = 1. Maximální spínaná zát ž: W pro klasické a halogenové žárovky 230 V±, VA pro zá ivky o Ø 26 nebo 38 mm, MN halogenové žárovky s feromagnetickým nebo elektronickým transformátorem, W motory (pouze pro ventilaci), W odporová zát ž (pouze pro vytáp ní). Tahové ovládací p ístroje Systém rychlého p ipojení vodi pomocí bezšroubových svorek St ídavý p epína. 6 tahový 10 AX Pro ovládání klasických a halogenových žárovek 230 V±, až do W Tla ítko 6 A tahové p epínací kontakt Lanko délky 1,5 m pro zkompletování tahového ovláda e Ovláda ventilace (VMC) 10 AX 250 V± Systém rychlého p ipojení vodi pomocí bezšroubových svorek, St ídavý p epína. 6 pro p ímé ovládání pohonu ventilátor. Tla ítka pro nouzové vypnutí Odblokování klí em RONIS. 455, NO + NC, 10 A V± Odblokování pooto ením o 1/4 otá ky, NO + NC, 10 A V±. spínaèe s klíèem a na kartu Bal. Obj.. Spína e s klí em Uzamykatelný dvojpolohový spína Výstup: 1 p epínací kontakt 6 A 250 V±. Klí lze vytáhnout v každé ze dvou poloh, Uzamykatelný trojpolohový spína Výstup: 1 spínací kontakt a 2 rozpínací. 6 A 250 V±. Klí lze vytáhnout v každé ze t í poloh. Uzamykatelný dvojpolohový spína pro evropskou zámkovou vložku Výstup: 2 kontakty NO 6 A 250 V±. Klí lze vytáhnout v každé ze dvou poloh. Nutno vybavit standardní evropskou zámkovou vložkou nebo zámkovou vložkou obj Uzamykatelný dvojpolohový spína pro evropskou zámkovou vložku Výstup: 1 spínací kontakt a 2 rozpínací. 6 A 250 V±. Nutno vybavit lokální evropskou zámkovou vložkou nebo zámkovou vložkou obj Evropská zámková vložka Evropská zámková vložka dodávaná se soupravou 3 klí. Jednopólové relé Maximální spínaná zát ž: W, W pro klasické a halogenové žárovky. 400 VA pro zá ivky. 530 W pro motory (nap. žaluzie). Spína na kartu Použití: sepnutí napájení elektrické sít hotelového pokoje pouze v p ítomnosti hosta. Mechanický sepne elektrický obvod po zasunutí kartové klí enky obj nebo lze použít i standardn používané vstupní karty pro elektronické klí e. Mechanismus je vybaven elektronickým spína em se zpožd ným vypnutím (30 s) aktivovaným vyjmutím karty. Použití spole n se styka em nebo s relé obj Napájení: 230 V± Spína na kartu Výstup: 1 spínací kontakt Kartová klí enka Vybavena držákem popisných štítk pro ozna ení pokoje.

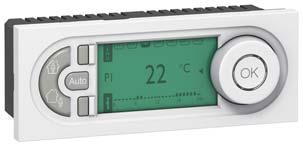

4 topení, regulace teploty ovládaèe rolet, žaluzií a markýz Systém rychlého p ipojení pomocí bezšroubových svorek. Bal. Obj.. Prostorový termostat Napájení: 230 V±. Frekvence: 50/60 Hz. P izp sobené k regulaci stropních topných t les a p ímotopných panel. Elektronický termostat Regula ní rozsah: od 5 C do 30 C. P esnost nastavení: ± 0,5 C. Výstup: p epínací beznap ový kontakt. Nastavovací tla ítko vp edu pro výb r funkce. Spínaná zát ž p i 230 V±: - 8 A odporová zát ž, - 2 A induk ní zát ž. Vypínací schopnost p i 12 až 48 V± nebo 12 až 24 V=: - od 1 ma do 500 ma. Programovatelný elektronický termostat Umož uje regulaci teploty, denní a týdenní program. Optické znázorn ní aktuálního programu na displeji. 5 modul. 4 pevn nastavené programy, 1 nastavitelný program. Maximáln 4 spínací cykly denn. Možnost nastavení 2 úrovní teploty. Trvalé uchování program v pam ti. Rezerva chodu: 100 h. Regula ní rozsah: od 7 C do 30 C. P esnost nastavení: ± 0,5 C. Výstup: 1 p epínací kontakt. Spínaná zát ž p i 250 V±: 8 A odporová zát ž, 2 A induk ní zát ž. Vypínací schopnost p i 12 až 48 V±: od 1 ma do 500 ma Hliník Systém rychlého p ipojení pomocí bezšroubových svorek. Bal. Obj.. Spína e pro ovládání rolet, žaluzií a markýz Pro p ímé ovládání nahoru / dol / stop rolet, žaluzií a markýz, do výkonu pohonu max 500 W Dvojitý spína ovládání žaluzií Tla ítka pro ovládání rolet, žaluzií a markýz Hliník Pro p ímé ovládání rolet, žaluzií a markýz, do výkonu pohonu max 500 W Tla ítko ovládání žaluzií Ovláda e rolet, žaluzií a markýz PLC/IR Umož ují ovládání jednotlivých pohon nebo jejich skupin podle zón (nahoru / dol / stop). Pro všechny typy pohon. Napájení: 230 V±. Ovládání pomocí signálu p enášeného po síti (PLC) 230 V nebo po IR ovláda i. Zapušt ná montáž do instala ních krabic s minimální hloubkou 40 mm. Lokální ovláda PLC/IR Umož uje p ímé ovládání pohonu žaluzií do 500 W. M že být dálkov ovládán ze stejné nebo jiné místnosti jedním i více (maximáln 32) centrálními ovláda i (obj ). Centrální ovláda PLC/IR Umož uje ovládání skupin lokálních ovláda (obj ) neomezeného po tu. Vybaven 2 vstupy pro p ipojení asového spína e. Tyto výrobky jsou souèástí øešení pro administrativní prostory > str

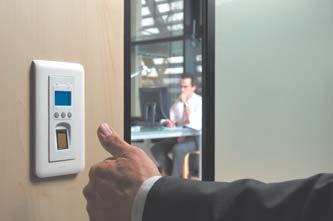

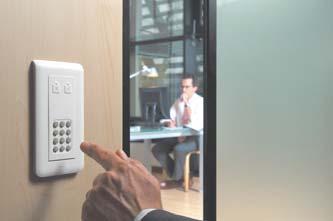

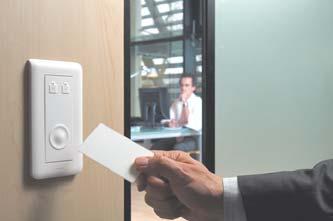

5 KONTROLA VSTUPU PROGRAM MOSAIC Jednoduchá, úèinná, moderní... Pøizpùsobená pro administrativní budovy, jednoduchá organizace vstupù. 34 Vstupní biometrická jednotka: bezpeènost a komfort. Vstupní jednotka pro bezkontaktní èipy: jednoduchost. Vstupní jednotka pro èíselné kódy: tradice. Datové kabely vhodné pro zapojení vstupních jednotek najdete v èásti VDI. Str. 129 >>> Mosaicxxxxxxx kontrola vstupu: vstupní jednotky Bal. Obj.. Vstupní jednotky rozdílné režimy: Nezávislý režim s p ímým zapojením na elektrický zámek. Centalizovaný režim s p ipojením na centrálu (obj ). Velikost: 5 modul svisle. Napájení: 12 V= Spínaná zát ž: ma ma ma ma Vybavená 2 LED diodami ervená / zelená a zvukovou signalizací. 1 výstup pro tla ítko otevírání dve í. 1 výstup p epínací kontakt pro el. zámek. 1 vstup pro dve ní centrálu. Nastavitelné sepnutí od 1 do 255 sekund. Trvalé uchování programu p i výpadku napájení. Pro centralizované zapojení použijte dve ní centrálu obj nebo jinou s protokolem Wiegand. Vstupní jednotka biometrická S digitálním sníma em otisku prstu. ešení s velmi vysokým stupn m zabezpe ení, zajiš ující bezpe nost a komfort p i použití. Až 99 uživatel v módu autonomním nebo centralizovaném. Vnit ní použití, IP 40, IK univerzální krabice (zdivo a suché p í ky) obj , - montážní deska obj , - krycí ráme ek obj Vstupní jednotka pro bezkontaktní ipy ešení se zvýšeným stupn m zabezpe ení zajiš ující jednoduché užívání. Až 500 uživatel v módu autonomním a v módu centralizovaném. Pro centralizované zapojení použijte dve ní centrálu obj nebo jinou s protokolem Wiegand Vnit ní použití, IP 40, IK univerzální krabice (zdivo a suché p í ky) obj , - montážní deska obj , - krycí ráme ek obj Venkovní použití, IP 65, IK 10, dodáváno s ráme kem a krytkou v provedení antivandal. - univerzální krabice (zdivo a suché p í ky) obj , - montážní deska obj Venkovní použití, IP 65, IK 10. Povrchová montáž. Vstupní jednotka s íselným kódováním ešení s nižším stupn m zabezpe ení. Až 99 uživatel v módu autonomním a v módu centralizovaném. Vnit ní použití, IP 40, IK univerzální krabice (zdivo a suché p í ky) obj , - montážní deska obj , - krycí ráme ek obj

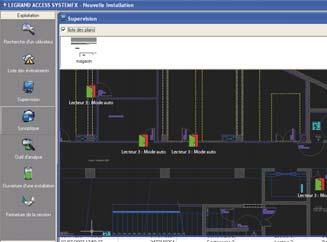

6 Program Mosaic kontrola vstupu: dveøní centrála a pøíslušenství Bal. Obj.. Dve ní centrála pro 2 vstupní jednotky Umož uje centralizované ízení od PC (protokol IP) po vstupní jednotku. Možnost p ipojení 2 vstupních jednotek na 1 centrálu a až 128 centrál v rámci instalace. Pokud je instalováno více centrál, použijte software pro správu obj Rozm r: 6 modul (na DIN lištu). Napájení: 12 V= 1 vstup RJ 45 pro p ipojení konektoru k datové síti. 2 výstupy pro p ipojení el. zámku pomocí p epínacího kontaktu. 2 výstupy pro p ipojení tla ítek otevírání dve í. Software pro správu Usnad uje správu instalací s více než 2 dve ními centrálami. Umož uje dozor pomocí PC: p ístupy (integrace do projektu v AutoCadu), vstupní jednotky, ipové karty, události (vstupy, opušt ní), asov zaznamenané události. P íslušenství pro vstupní jednotku Bezkontaktní ip klí enka Bez kontaktu Mifare. Frekvence: 13,56 Mhz. Bezkontaktní ip karta Rozm r 50 mm x 80 mm. Bez kontaktu Mifare. Frekvence: 13,56 Mhz. Možnost potisku. Kódovací za ízení pro ipy Usnad uje správu ip (vytvo ení, ztráta, zrušení...) samostatn nebo pomocí soft waru pro správu (obj ). P ipojení k PC p ímo p es USB port. P íslušenství pro montáž Elektromagnetický zámek Signalice stavu dve í (otev ených / zav ených) pomocí dvoubarevných LED diod a možnost návratu zp t na místo pomocí p epínacího kontaktu. Kontrola stavu dve í pomocí Hallova efektu. 12 V± / =, 300 ma. P ídržná síla 300 kg. Dodáváno s montážním p íslušenstvím. Elektrický zámek Pro otevírání dve í, lze montovat vlevo i vpravo. 12 V± / =, 300 ma. Pøístroje: program Mosaic kontrola vstupu: princip instalace, software pro správu Autonomní režim Schéma zapojení v autonomním režimu, kde el. zámek lze z druhé strany dve í aktivovat nepodsv tleným tla ítkem (obj ). Napájecí zdroj 12 V (obj /047 95) Vstupní jednotka (obj /02/03) Centralizovaný režim Schéma zapojení v centralizovaném režimu. Na dve ní centrálu jsou napojeny dv vstupní jednotky v etn tla ítek pro otevírání dve í. Software pro správu (obj ) Datový rozvád Konsolida ní bod Napájecí zdroj Dve ní 12 V (obj.. centrála /047 95) (obj ) Datový kabel Vstupní jednotka (obj /02/03/16) Software pro správu Software pro správu vstup (obj ) poskytuje ucelený p ehled o všech vstupech do budovy nebo jejích ástí. Dále nabízí: - možnost asové organizace p ístupu, - sledování p ístupu a doby jeho trvání v reálném ase se zobrazením na p dorysu budovy ve formátu AutoCad. asová organizace Tla ítko (obj ) Vizualizace AutoCad Elektrický zámek (obj ) anebo elektromagnetický zámek (obj ) 35
